El Fox Theatre de Boulder, Colorado, completó recientemente una actualización de su sistema de PA. Lo interesante del proyecto no es la elección de un amplificador nuevo, sino que el equipo de renovación no desmontó el antiguo sistema de refuerzo sonoro para empezar desde cero. El recinto conservó los recintos acústicos existentes y rediseñó las partes que más influyen en la fiabilidad, el margen de potencia, el control y la eficiencia operativa, aportando a un sistema con un marcado carácter histórico la estabilidad que exige un entorno de producción moderno. Proyectos como este muestran mejor que una sustitución total los retos reales de renovar un sistema de PA. En muchos teatros, auditorios, salas de música en directo, estadios e incluso instalaciones de audio industrial que llevan años funcionando, no todos los equipos fallan al mismo tiempo. Los altavoces pueden seguir ofreciendo la cobertura prevista y sus posiciones de montaje pueden llevar años demostrando ser adecuadas. Sin embargo, los amplificadores pueden empezar a fallar con frecuencia, los racks pueden ocupar demasiado espacio, el consumo eléctrico ser elevado, el método de control haber quedado obsoleto y el estado del sistema solo poder comprobarse manualmente.

En un sistema de PA envejecido, la pregunta real no es “¿cuántos años tiene el equipo?”, sino: ¿qué partes todavía aportan valor y cuáles se han convertido en el cuello de botella de la fiabilidad y el mantenimiento?

En un sistema de PA antiguo, lo primero que envejece a menudo no son los altavoces

Un sistema de PA está formado por muchos eslabones que trabajan juntos: fuentes, mesas de mezcla, DSP, transporte por red, amplificadores de potencia, altavoces, distribución eléctrica y sistemas de control. Un problema en cualquier punto de la cadena puede manifestarse como “el sistema no funciona correctamente”. Si no se identifica primero el límite de la avería, la respuesta más sencilla suele ser sustituirlo todo, pero no necesariamente es la mejor opción en coste o rendimiento.

El sistema antiguo del Fox Theatre tenía un perfil típico: el sistema de altavoces tenía valor histórico y el recinto quería conservar el carácter sonoro y la firma espacial originales. Lo que realmente afectaba a las actuaciones era la fiabilidad de los amplificadores. Si un amplificador falla durante un espectáculo, no significa simplemente que “el sonido baja un poco”. Puede implicar perder una banda de frecuencias, un grupo de altavoces o incluso todo un lado del campo sonoro.

No es algo raro en sistemas de PA que llevan muchos años en servicio. Si los transductores, el diseño del crossover y la estructura de las cajas siguen en buen estado, los altavoces pueden continuar utilizándose. En cambio, amplificadores, fuentes de alimentación, refrigeración y secciones de control trabajan durante mucho tiempo con cargas elevadas y tienden a convertirse antes en el punto débil. En algunos sistemas antiguos de alta potencia, los racks de amplificación han funcionado calientes durante años: envejecen los condensadores electrolíticos, los ventiladores acumulan polvo y los conectores se oxidan, todo ello antes de que los altavoces muestren problemas evidentes.

Por eso, antes de una renovación conviene dividir el sistema de PA en varias capas y evaluarlas: ¿los altavoces todavía alcanzan el nivel de presión sonora y la cobertura objetivo? ¿Los amplificadores actuales conservan suficiente margen? ¿La distribución eléctrica es adecuada? ¿El DSP y el enrutamiento cumplen las necesidades actuales de producción? ¿Puede consultarse el estado del equipo a distancia? ¿Existe una ruta de respaldo si falla un enlace?

Solo después de responder una a una estas preguntas se puede decidir si conviene “sustituir el sistema” o “sustituir el eslabón más débil del sistema”.

Por qué la modernización debe empezar por los amplificadores y la alimentación

El amplificador no es el componente del sistema de PA más visible para el público, pero determina si los altavoces reciben una potencia suficiente, estable y controlable.

En los sistemas antiguos de refuerzo sonoro de gran escala esto resulta todavía más evidente. Los sistemas de altavoces heredados pueden utilizar varias vías de amplificación independientes. Una caja no se conecta simplemente a un canal de amplificador; las secciones de graves, medios y agudos requieren canales de potencia diferentes. El sistema del Fox Theatre funcionaba exactamente así. Cada caja necesitaba varios canales de amplificación y, al mismo tiempo, una potencia considerable.

Por ello, una actualización no puede limitarse a comparar “cuántos vatios tenía el amplificador antiguo” con “cuántos vatios tiene el nuevo”. Lo que realmente hay que calcular es cuántos canales independientes necesita el sistema, cuál es la carga real de cada banda de frecuencia, qué demanda continua y de pico existe y cuánto margen queda cuando los amplificadores trabajan con cargas altas.

El margen de potencia es muy importante. Un amplificador que trabaja continuamente cerca de su límite puede entregar su potencia nominal, pero durante una actuación real entra con mayor facilidad en limitación cuando aparecen picos transitorios. El objetivo de diseñar un sistema de PA no es que el amplificador sea “justo lo bastante potente”, sino dejar suficiente rango dinámico por encima del nivel normal del programa. Un sistema sin margen suficiente puede sonar aparentemente limpio, mientras el amplificador ya está entrando con frecuencia en protección o limitación. A largo plazo, esto afecta tanto a la calidad del sonido como a la tasa de fallos.

La alimentación plantea el mismo problema. Si un sistema de PA de alta potencia sigue dependiendo de arquitecturas tradicionales de amplificación grandes y poco eficientes, aumentan el número de racks, la carga eléctrica y las necesidades de refrigeración. Cuando amplificadores modernos de alta densidad proporcionan más canales en menos espacio de rack, no solo reducen el espacio ocupado por el equipo, sino también la distribución eléctrica, la refrigeración, el cableado y el espacio de mantenimiento.

Por eso, después de una actualización muchos sistemas de PA antiguos parecen tener “menos equipos” aunque su capacidad real sea mayor. Modernizar no significa añadir más dispositivos, sino volver a integrar potencia, DSP, enrutamiento y supervisión que antes estaban repartidos en varias unidades.

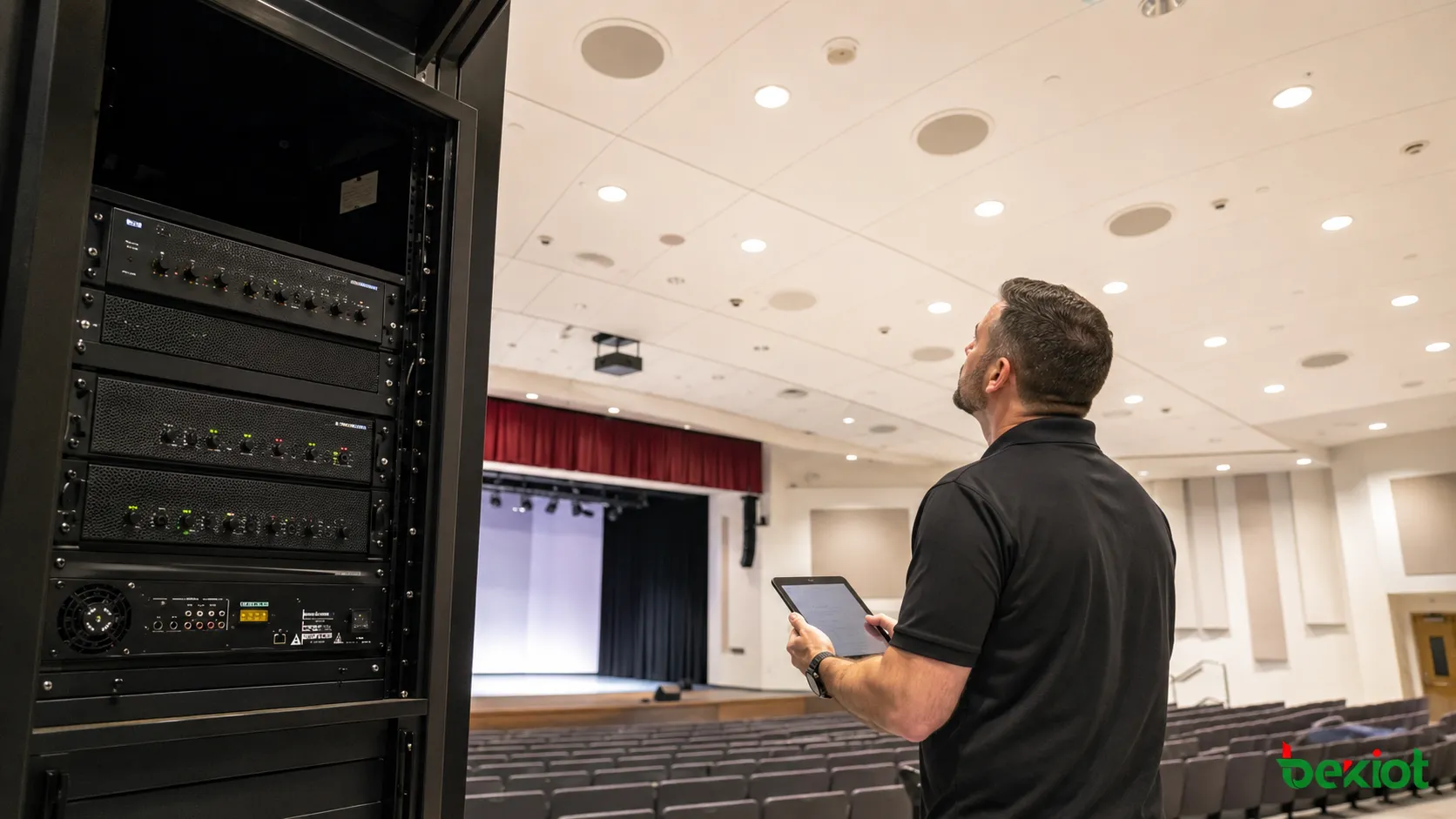

Por qué las salas pequeñas necesitan aún más alta densidad de canales y DSP integrado

Para teatros y clubes de música en directo, el espacio de rack es un coste en sí mismo.

Cada metro cuadrado cerca del escenario puede afectar al equipo de los artistas, la iluminación, los monitores, la escenografía y el movimiento del personal. Si un sistema de PA antiguo necesita muchos racks de amplificación que ocupan un lateral del escenario o la zona de backstage, la actualización plantea naturalmente otro requisito: concentrar el equipo en un espacio menor sin reducir la capacidad de salida.

La renovación del Fox Theatre incluyó trasladar el sistema a una zona de altillo para liberar espacio en el escenario. Ese requisito pone a prueba al mismo tiempo la densidad de amplificación, la refrigeración, la alimentación y la capacidad de gestión remota.

Cuando los amplificadores quedan más lejos de los operadores, tener que caminar hasta los racks cada vez que se comprueba el estado reduce la eficiencia del mantenimiento. Por eso los amplificadores de PA modernos ya no son solo equipos que “amplifican una señal pequeña”. También realizan funciones de DSP, matriz, enrutamiento, limitación, gestión de altavoces y supervisión de red.

Esta integración aporta una ventaja de ingeniería muy directa: la cadena del sistema se acorta.

Antes podían ser necesarios un DSP independiente, un procesador de matriz, un convertidor de red y varios amplificadores. Hoy parte del procesamiento puede realizarse dentro del propio amplificador. Con menos equipos hay menos puntos de conexión y disminuyen los posibles puntos de fallo. En espacios pequeños, eliminar un dispositivo no significa solo ahorrar una unidad de rack: también puede suponer una alimentación menos, un tendido de cable menos y un nodo menos que diagnosticar.

Pero hay que evitar un malentendido: más funciones integradas no significan un diseño de sistema más sencillo. Los parámetros de DSP, la estructura de ganancia, los puntos de cruce, los limitadores y la protección de los altavoces deben medirse y ajustarse de acuerdo con el sistema original. Especialmente cuando se conservan los altavoces antiguos y se actualiza el sistema de amplificación, no basta con conectar los amplificadores nuevos con los ajustes predeterminados y dar el trabajo por terminado.

El verdadero objetivo debe ser adaptar la nueva plataforma de amplificación a los altavoces existentes, no obligar a los altavoces antiguos a adaptarse al equipo nuevo.

La fiabilidad no depende solo de equipos nuevos: también hay que rediseñar el control y la redundancia

Después de actualizar un sistema de PA, no se puede juzgar su fiabilidad únicamente por el hecho de que los equipos sean nuevos.

En sistemas de producción, las preguntas más importantes son: ¿se pueden detectar los problemas antes de que ocurran? ¿Puede continuar el audio si falla un enlace de red? ¿Pueden los operadores identificar rápidamente qué ruta, amplificador o canal presenta un problema?

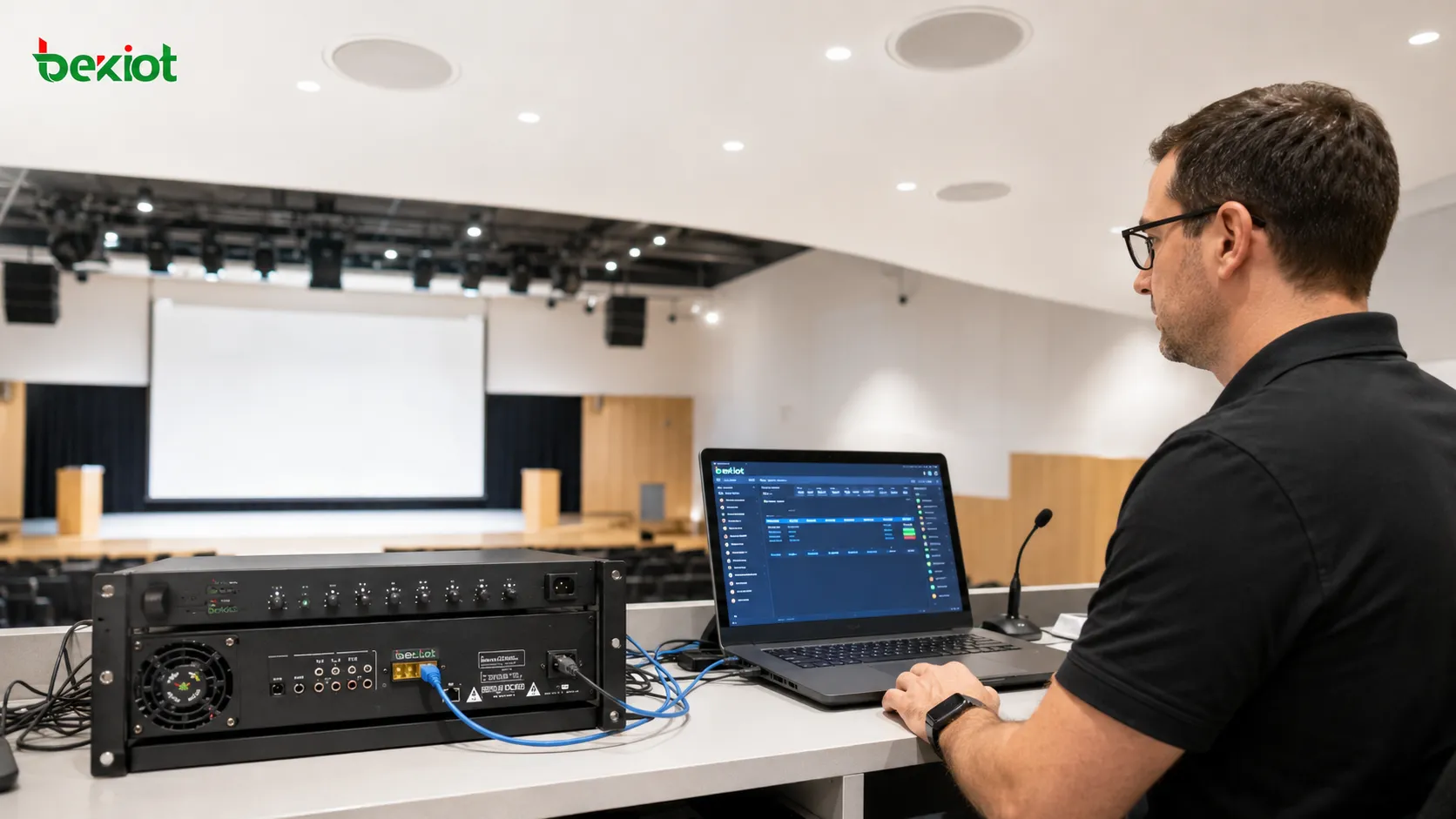

Tras la actualización, los amplificadores del Fox Theatre pueden conectarse a un entorno de control mediante Ethernet. El recinto utiliza ArmoníaPlus para configurar el sistema, realizar la puesta en marcha y supervisar la operación, con acceso remoto mediante Wi-Fi y una interfaz web. Esto resulta especialmente útil en una sala compacta, porque los técnicos no necesitan estar junto a los racks de amplificación para comprobar el estado del sistema.

El valor real del control remoto no es que “se puedan ajustar parámetros desde un teléfono”. Es que el sistema de PA pasa de un mantenimiento reactivo a un estado visible. Cuando la temperatura de los amplificadores, el estado de los canales, los niveles de entrada/salida y la información de fallos pueden verse de forma centralizada, los ingenieros tienen la oportunidad de detectar un problema antes de que lo oiga el público. Muchos incidentes en directo no se deben a un fallo repentino de un equipo, sino a pequeños problemas que pasan desapercibidos durante mucho tiempo y aparecen todos a la vez en un momento crítico del espectáculo.

Los enlaces de entrada también necesitan redundancia. Este sistema utiliza tanto entradas Dante como analógicas, proporcionando dos rutas diferentes para mejorar la continuidad durante una actuación. Este enfoque es más práctico que intentar convertirlo todo, sin más, en un sistema basado en IP.

Las redes de audio digital aportan enrutamiento flexible y una gestión más sencilla, pero un sistema de PA en directo maduro no se vuelve automáticamente fiable por utilizar un protocolo de red. Los conmutadores de red, las fuentes de alimentación, los relojes, los cables y la configuración pueden convertirse en nuevos puntos de fallo. Por eso, mantener o no una ruta analógica independiente para funciones críticas depende de la importancia del recinto y del coste de una interrupción.

En recintos de espectáculos, si falla el enlace digital principal y una ruta analógica de respaldo permite que el espectáculo continúe, esos minutos o incluso decenas de minutos de tolerancia a fallos suelen valer más que añadir una función nueva.

El núcleo de una renovación de PA es decidir qué conservar

Que valga la pena renovar un sistema de PA antiguo depende, en última instancia, del propio sistema.

En algunos sistemas, los altavoces están muy envejecidos y el patrón de cobertura ya no responde a las necesidades actuales del recinto. En ese caso, una sustitución completa puede ser más razonable. Pero si los altavoces todavía tienen una base sólida y solo se han quedado atrás los amplificadores, el DSP, la alimentación y las capas de control, desmontarlo todo y reconstruirlo puede generar un gasto innecesario.

La lección de proyectos como el Fox Theatre es separar el concepto de “sistema de sonido” de la “edad del equipo”.

Un equipo antiguo no significa necesariamente mal sonido, y un equipo nuevo no garantiza por sí solo un buen sistema. Lo que realmente determina el resultado es si toda la cadena de señal mantiene una estructura de ganancia adecuada, si los amplificadores tienen suficiente margen, si los altavoces están protegidos correctamente, si el sistema de control puede detectar problemas con antelación y si los enlaces críticos tienen tolerancia a fallos.

En teatros, auditorios, clubes y otros recintos de uso prolongado, una modernización razonable del PA suele seguir este orden: primero se realiza una evaluación del sistema y se determina qué altavoces y cableado pueden seguir en servicio. Después se recalculan potencia, número de canales y condiciones de alimentación. A continuación se define el DSP, el control de red y las rutas de respaldo. Finalmente, se completa la puesta en marcha y la aceptación mediante mediciones in situ.

El objetivo de este enfoque no es “cambiar lo menos posible”, sino sustituir únicamente las partes que realmente limitan el rendimiento y la fiabilidad del sistema.

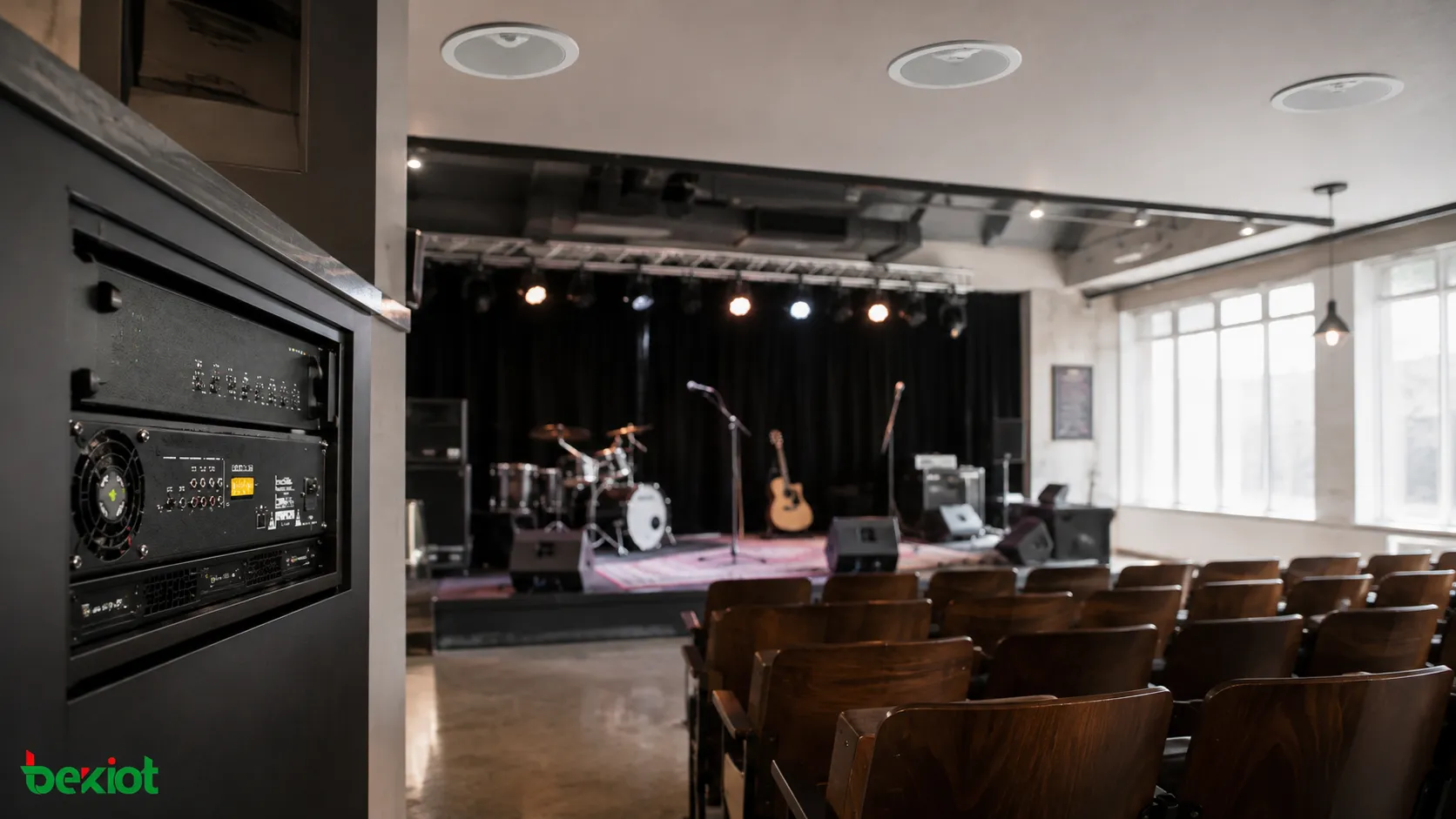

Cuando un sistema de refuerzo sonoro con valor histórico todavía puede ofrecer el campo sonoro adecuado, una modernización puede combinar altavoces tradicionales con amplificadores nuevos, DSP, gestión de red y arquitectura redundante. El público quizá no vea un gran cambio en la sala, pero el sistema de backstage ha pasado de “funciona” a “puede supervisarse, gestionarse, tiene margen y tolera fallos”.

Ese es el cambio que realmente merece atención en una actualización de PA.

Preguntas frecuentes

¿Al actualizar un sistema de PA antiguo, cuanto más potente sea el amplificador mejor?

No. La selección del amplificador debe tener en cuenta la impedancia del altavoz, la potencia nominal, los picos de programa, el número de canales y la protección mediante limitadores. Aumentar simplemente la potencia nominal no garantiza un sonido mejor y una configuración incorrecta puede incrementar el riesgo de dañar los altavoces.

¿Al sustituir los amplificadores también hay que cambiar los cables de altavoz originales?

No necesariamente. Deben comprobarse la sección del cable, la longitud, el estado del aislamiento, los conectores y la resistencia de bucle. Si el cableado existente cumple los requisitos de transferencia de potencia y seguridad, puede seguir utilizándose. Si presenta envejecimiento, caída de tensión excesiva o problemas de fiabilidad en las conexiones, conviene corregirlos durante la renovación.

Si un sistema de PA ya utiliza Dante, ¿por qué conservar también audio analógico?

Mantener o no un enlace analógico depende de los objetivos de fiabilidad del proyecto. Las redes digitales son adecuadas para el enrutamiento flexible y la gestión centralizada, mientras que una entrada analógica independiente puede actuar como una ruta tecnológica diferente y proporcionar un canal de audio de emergencia si falla el equipo de red o su configuración.

¿Qué debe priorizarse durante la aceptación después de actualizar el PA de un teatro?

Además de la escucha subjetiva, hay que comprobar la cobertura de presión sonora en cada zona, la respuesta en frecuencia, la ganancia del sistema, el margen de los amplificadores, la limitación de los altavoces, la estabilidad de la red, la conmutación de entradas, las rutas de respaldo y las alarmas de fallo. En recintos de espectáculos, el sistema también debe probarse a niveles de presión sonora próximos a los de una producción real.
