La radio de campo sigue siendo esencial cuando los equipos necesitan comunicación de voz inmediata, grupal y en semidúplex. La dificultad aparece cuando unidades separadas utilizan diferentes sistemas de radio, el personal de mando trabaja lejos del sitio de la radio, o una red de teléfono y despacho debe comunicarse con usuarios que solo llevan radios. Una puerta de enlace Radio sobre IP proporciona el puente: toma el audio y las señales de control de la radio, los transporta a través de una red IP y presenta el canal a otro sitio de radio, una plataforma de despacho o un sistema de voz compatible.
El valor de este enfoque no es que reemplace la red de radio. Extiende los activos de radio existentes a un entorno de mando distribuido. Las radios pueden permanecer cerca del área de cobertura mientras los operadores las monitorean y controlan desde un centro de operaciones protegido conectado por fibra, red privada, VPN, enlace celular, microondas o satélite. Cuando se diseña correctamente, el mismo marco también puede conectar canales de radio seleccionados con teléfonos, servicios de grabación y aplicaciones de mando autorizadas.
De redes de radio aisladas a una capa de voz coordinada
Una organización de mando puede heredar varias generaciones de equipos de comunicaciones. Las radios analógicas convencionales pueden operar junto con sistemas digitales, radios montadas en vehículos, estaciones base, terminales portátiles y equipos de onda corta o VHF/UHF. Cada red puede tener su propio plan de frecuencias, método de señalización, política de acceso y estructura de grupo operativo. Incluso cuando cada sistema funciona bien por sí solo, los usuarios de una red pueden no poder hablar directamente con los usuarios de otra.

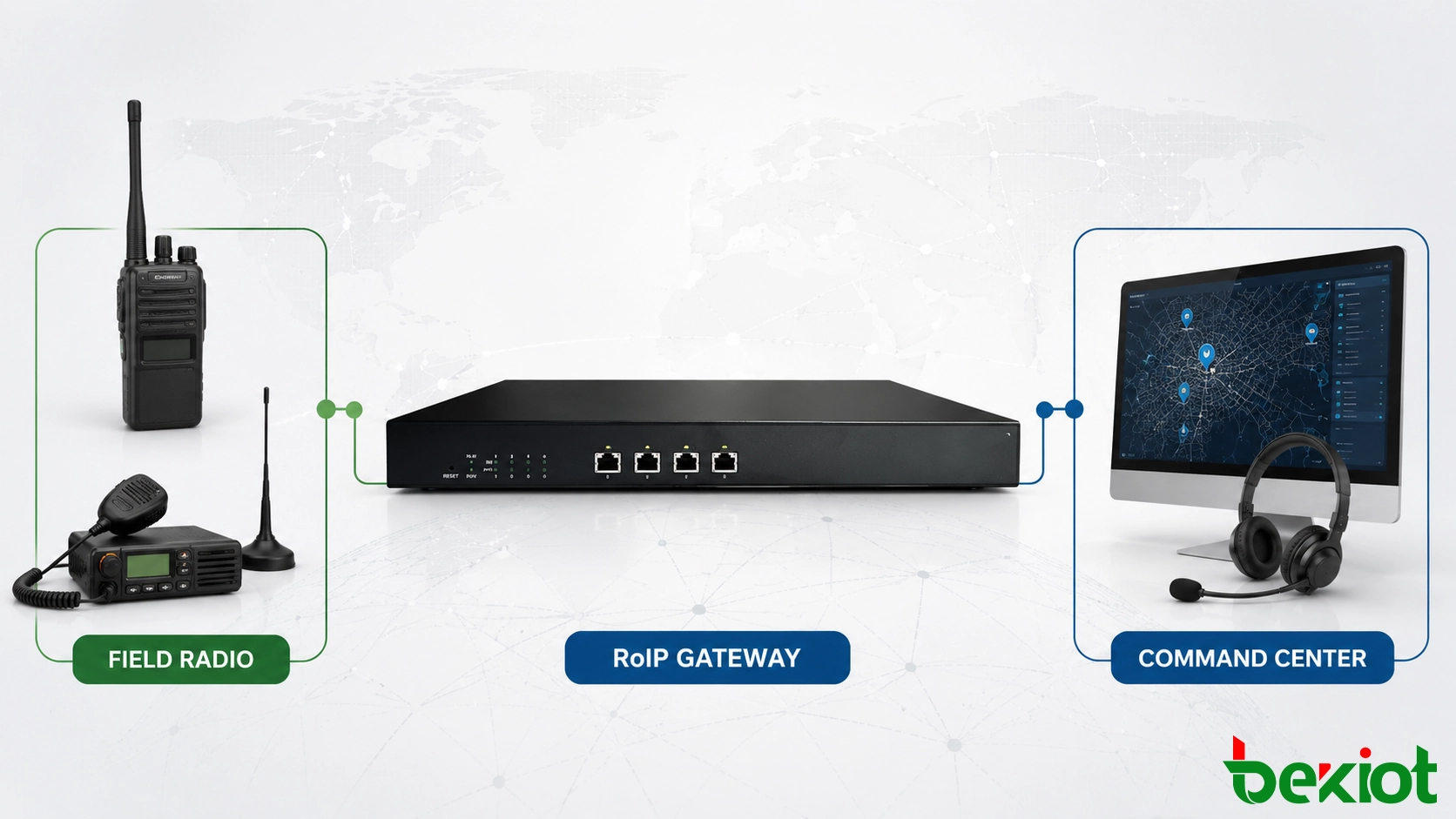

Una puerta de enlace RoIP crea una ruta de voz controlada entre estos entornos separados. En el lado de la radio, la puerta de enlace se conecta al audio, a la señal de pulsar para hablar (PTT) y a las señales de estado del canal expuestas por una radio base, una radio móvil u otra interfaz adecuada. En el lado de la red, empaqueta el audio y transporta el estado de control asociado a través de IP. Un punto final remoto puede reconstruir el audio y la operación PTT o entregar el flujo a una plataforma de mando.
Este enfoque es especialmente útil cuando reemplazar cada radio de campo no es práctico ni deseable. Los terminales existentes, los planes de cobertura y los procedimientos operativos pueden permanecer en servicio mientras la capa de mando obtiene un acceso más amplio. La integración se puede introducir canal por canal, lo que permite al equipo del proyecto verificar el comportamiento antes de conectar redes de radio adicionales.
RoIP no debe describirse como una traducción de protocolo universal. El puente de audio y control puede conectar rutas de comunicación, pero no reproduce automáticamente todas las funciones nativas de un sistema de radio troncal digital. La identidad de la unidad, la señalización de emergencia, la ubicación, los mensajes de texto, el estado de cifrado y la gestión de grupos de conversación pueden requerir interfaces de protocolo dedicadas o soporte de la infraestructura de radio. Un diseño confiable comienza separando el requisito de interoperabilidad de voz de estos servicios de nivel superior.
Cómo se mueven la voz y el PTT a través de la red
La ruta de comunicación comienza con una interfaz de radio seleccionada para el equipo específico. El audio del receptor ingresa a la puerta de enlace junto con una indicación de estado de recepción, como COR, COS o estado de silencio. La puerta de enlace codifica el audio, adjunta la información de sesión y control necesaria, y lo transmite al punto final IP autorizado.
En la dirección opuesta, un operador presiona PTT en una consola de despacho, interfaz telefónica o aplicación de control remoto. La puerta de enlace remota o la interfaz de radio afirma el control de transmisión, espera a que la radio entre en estado de transmisión cuando sea necesario y luego envía el audio del operador a la radio. El tiempo de liberación también es importante: si el PTT se suelta antes de que se reproduzcan los últimos paquetes de audio, las últimas palabras pueden cortarse.
La ruta de red puede usar una red de área local, una red de área amplia administrada o un túnel cifrado a través de otro portador. La fibra es útil para sitios fijos que requieren capacidad predecible. La red celular privada, 4G/5G, microondas y satélite pueden extender la cobertura donde la infraestructura fija no está disponible, pero cada portador introduce diferentes consideraciones de latencia, jitter, disponibilidad y seguridad. La puerta de enlace no puede eliminar esas limitaciones; debe configurarse como parte de un diseño de red de extremo a extremo.
Cuando la puerta de enlace admite la integración SIP, el canal de radio se puede presentar a un conmutador suave, IP PBX o servidor de despacho. Esto permite que un usuario de teléfono autorizado monitoree o hable con el canal de radio a través de una ruta de llamada controlada. El sistema aún debe mantener la disciplina de semidúplex: los usuarios de teléfono están acostumbrados a hablar simultáneamente, mientras que los usuarios de radio generalmente se turnan para transmitir. Una indicación clara de PTT y la lógica de permiso de conversación evitan que ambas partes hablen al mismo tiempo.
Capacidades importantes dentro del centro de mando
Una solución de comunicaciones de mando militar debe diseñarse en torno a los flujos de trabajo operativos, no a una lista de puertos de la puerta de enlace. Las siguientes capacidades determinan si la ruta de radio a IP es útil durante la coordinación rutinaria y los eventos de alta presión.
-
Interoperabilidad entre radio y teléfono: las extensiones telefónicas aprobadas o los terminales de voz de mando pueden acceder a canales de radio seleccionados sin dar a cada miembro del personal una radio separada.
-
Monitoreo compartido de canales: el personal autorizado puede escuchar el tráfico de radio de campo a través de auriculares, puestos de operador o un sistema de audio de sala controlado, mejorando el conocimiento situacional común.
-
Operación remota de PTT: los operadores de mando pueden transmitir a través de una radio ubicada en otro sitio mientras mantienen el comportamiento familiar de pulsar para hablar de la red de radio.
-

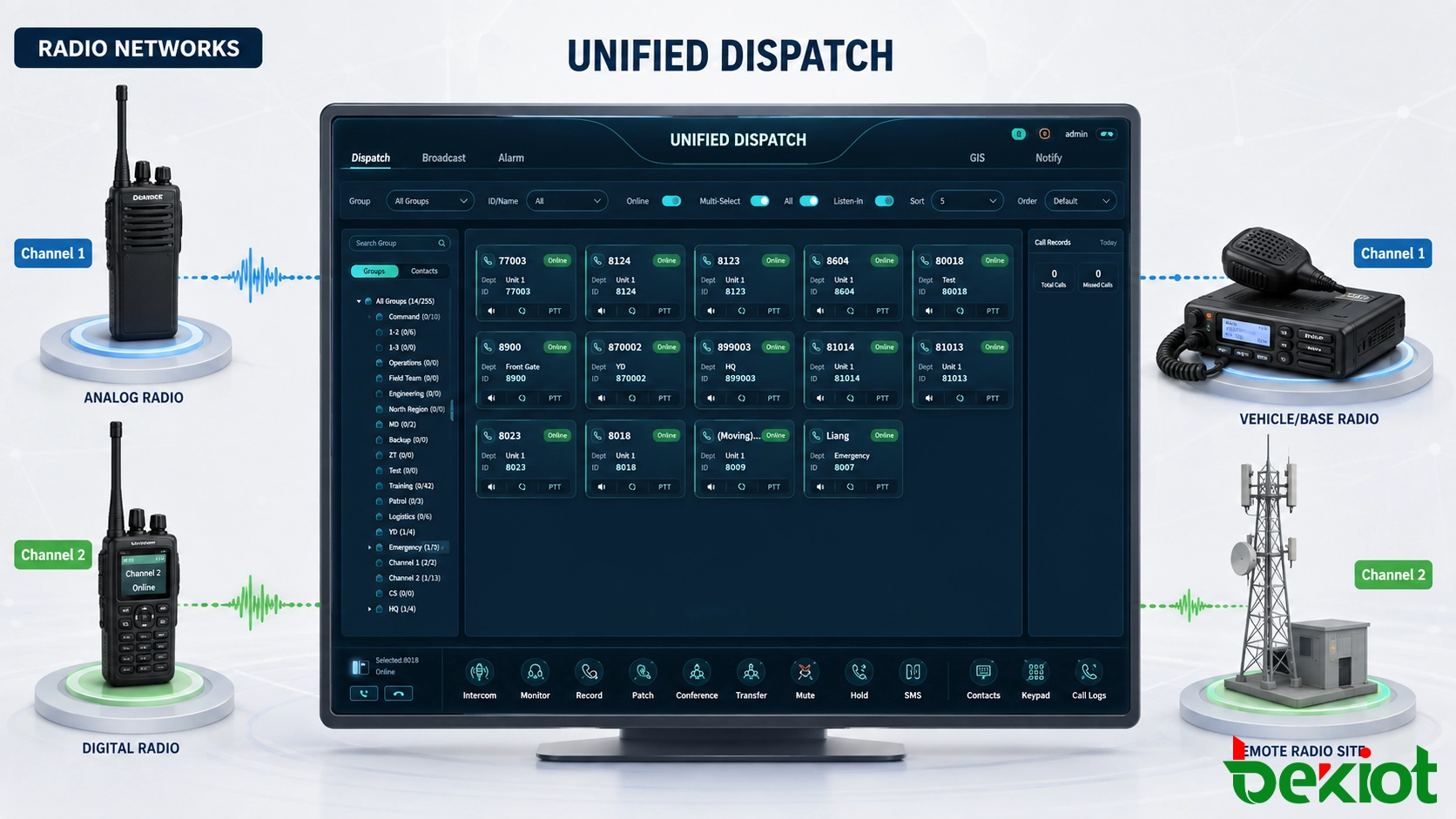

Parches de voz entre redes: dos canales de radio incompatibles pueden conectarse durante una misión o período de coordinación definido, sujeto a la aprobación de la interfaz y la política.
-
Acceso centralizado de despacho: múltiples canales de radio pueden aparecer en una interfaz de operador junto con servicios de voz compatibles, reduciendo la necesidad de monitorear varias estaciones de control independientes.
-
Grabación y revisión de eventos: cuando la política lo permite, el audio de la radio, las acciones del operador y la información de tiempo pueden ser capturados por la capa de despacho o grabación para la reconstrucción de incidentes y capacitación.
-
Gestión de sitios distribuidos: el estado de la puerta de enlace y el enlace de radio pueden supervisarse desde el centro para que las fallas de comunicación se identifiquen antes de que un canal sea urgentemente necesario.
La solución de puerta de enlace RoIP de Becke está diseñada para la conversión de voz a IP, control de PTT, acceso remoto de despacho y puenteo de redes de radio a través de conexiones IP respaldadas por fibra, VPN, celular o satélite. Puede formar la capa de acceso de radio de un sistema de mando y despacho más amplio sin que el artículo dependa de un modelo específico o un número de puertos.

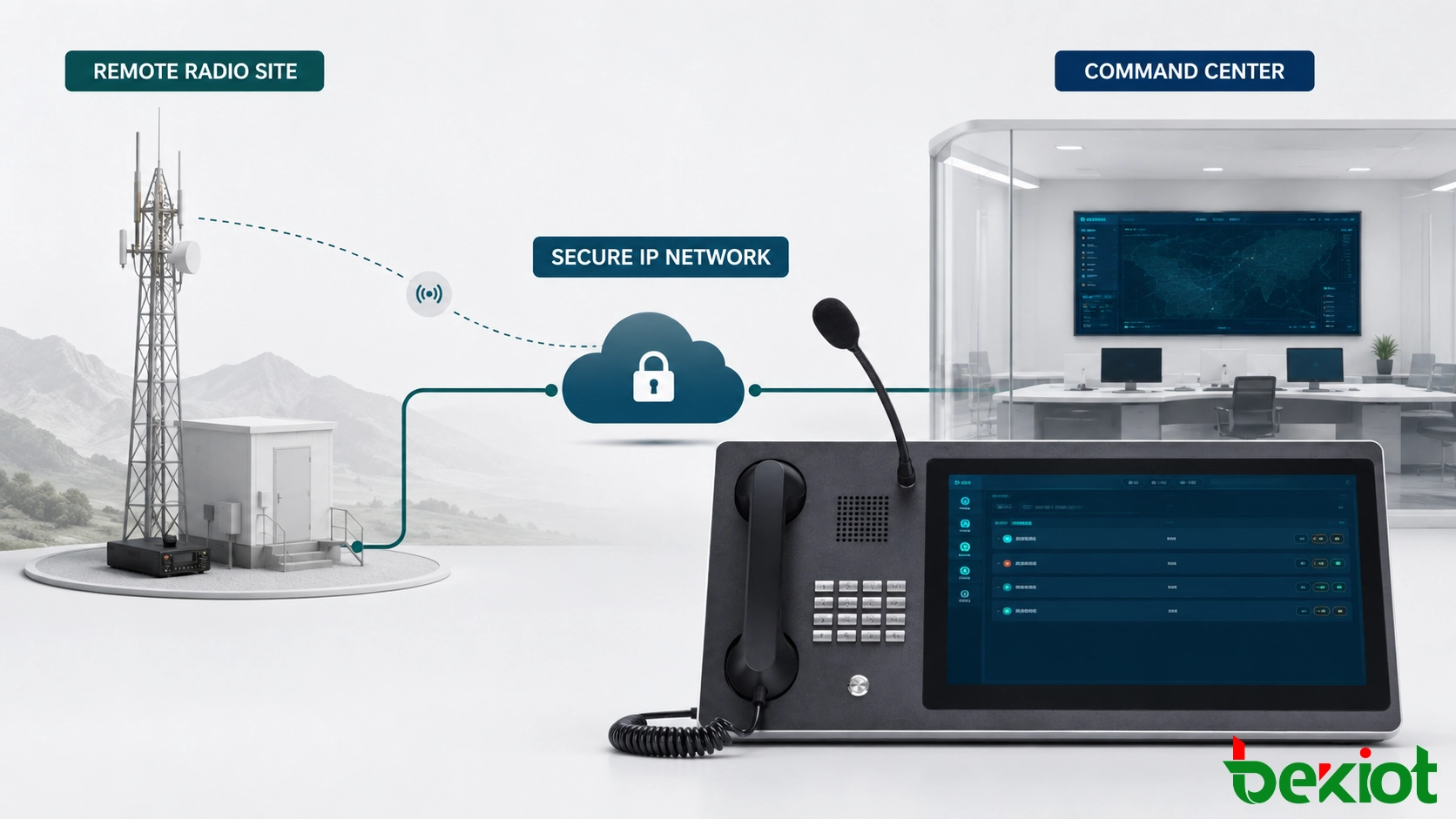

Un diseño distribuido mantiene la cobertura de radio cerca del campo
Uno de los argumentos más sólidos para RoIP es la capacidad de separar el sitio de radio del centro de mando principal. Las antenas y las estaciones base pueden ubicarse donde el terreno, la cobertura y la planificación de radiofrecuencia lo requieran. La plataforma de mando, los puestos de operador y los servicios de voz pueden permanecer en otra ubicación conectada a través de la red IP operativa.
Un diseño distribuido típico contiene tres capas:
-
Capa de radio remota. Una radio base o de vehículo proporciona acceso a la red de radio local. La puerta de enlace RoIP se conecta con el audio, PTT y señales de estado de recepción. La alimentación local, la protección de la antena y los requisitos ambientales se manejan en el sitio.
-
Capa de transporte. Una o más rutas IP transportan el audio codificado, el control y el tráfico de gestión. La segmentación de red, la prioridad de tráfico, el cifrado y la conmutación por fallo de ruta se aplican según el diseño de seguridad.
-
Capa de mando. Las consolas de despacho, los teléfonos autorizados, los servicios de grabación y las herramientas de gestión proporcionan a los operadores acceso controlado a los canales de radio conectados.
Mantener el equipo de radio en sitios remotos ayuda a la organización a elegir mejores ubicaciones de antena y extender la cobertura sin reubicar al personal de mando. También evita que la pérdida de un sitio de radio elimine automáticamente todas las funciones de mando. Esto es un beneficio de resiliencia, no una garantía de supervivencia: la alimentación, las rutas de red, las antenas, los nodos de puerta de enlace y las aplicaciones de mando requieren protección independiente y planificación de respaldo.
Se pueden conectar múltiples sitios a un centro de mando, y se puede preparar un centro alternativo para asumir el acceso cuando la ubicación principal no esté disponible. El diseño debe definir qué centro controla el PTT, cómo se manejan las solicitudes conflictivas y si el personal local puede retener el acceso a la radio cuando la WAN está interrumpida. Sin reglas de propiedad claras, la conectividad redundante puede crear contención en lugar de resiliencia.
La confiabilidad y la seguridad deben diseñarse juntas
Mover el audio de radio a IP amplía el alcance operativo, pero también introduce dependencias que no existen en una radio independiente. El equipo del proyecto debe proteger la ruta de voz sin hacerla demasiado compleja de operar. Por lo tanto, los controles de seguridad, la calidad de la red y el comportamiento de la radio deben probarse como un solo sistema.
Proteja las rutas de gestión y medios
Las puertas de enlace deben colocarse en segmentos de red controlados con acceso limitado a puntos finales y administradores autorizados. Los servicios de gestión que no sean necesarios deben desactivarse. La autenticación sólida, la administración segura, los túneles cifrados y el registro centralizado deben seguir la política de seguridad de la organización. Si se utiliza SIP, las reglas de registro, autorización de llamadas y enrutamiento deben evitar que una extensión no autorizada acceda a un canal de radio.
Priorice la inteligibilidad sobre el ancho de banda nominal
La calidad de voz depende de más que la selección del códec. La pérdida de paquetes, la demora variable, los niveles de audio incorrectos, el eco, el ruido eléctrico y el mal tiempo de PTT pueden hacer que un canal técnicamente conectado sea difícil de usar. La Calidad de Servicio debe proteger el tráfico de voz y control de radio durante la congestión de la red. El almacenamiento en búfer de jitter debe equilibrar la reproducción suave con la demora adicional, especialmente en rutas celulares o por satélite.
Preserve la operación local durante la falla de la red
Un sitio de radio remoto debe tener un comportamiento definido cuando su enlace al centro de mando falla. Dependiendo de la misión y el diseño del sistema, los usuarios de radio locales pueden continuar comunicándose normalmente incluso si el acceso de despacho remoto no está disponible. Los sitios críticos pueden requerir alimentación redundante, dos portadores de red independientes, puertas de enlace alternativas o una ruta de mando secundaria. Las pruebas de conmutación por fallo deben incluir la pérdida y la restauración, porque el comportamiento de recuperación a menudo revela problemas que una simple prueba de caída de enlace no detecta.
Controle la interoperabilidad temporal
Los parches entre redes deben crearse solo por operadores autorizados y deben tener reglas claras de inicio, parada y tiempo de espera. El puenteo permanente puede expandir involuntariamente quién escucha un canal, crear bucles de audio o bloquear recursos de semidúplex. Una interfaz operativa debe mostrar qué canales están conectados y quién inició el parche.
Pasos de implementación y comprobaciones de aceptación
Una implementación por etapas reduce el riesgo de descubrir problemas de interfaz de radio o de flujo de trabajo después de que el sistema entre en uso operativo.
-
Inventario de las redes de radio. Registre el tipo de radio, el uso del canal, la interfaz de audio, el método PTT, la indicación de recepción, la impedancia, el nivel de señal y cualquier restricción sobre el control externo.
-
Defina el límite de interoperabilidad. Indique si el requisito es acceso remoto a la radio, interoperabilidad telefónica, un parche de voz temporal, monitoreo centralizado o integración completa de despacho. No asuma que el puenteo de voz incluye datos nativos de troncales.
-
Mapee roles y permisos. Decida quién puede monitorear, transmitir, crear parches, cambiar canales, revisar grabaciones y administrar las puertas de enlace.
-
Diseñe la red de transporte. Seleccione los portadores primarios y de respaldo, direccionamiento, segmentación, política de VPN, QoS, sincronización de tiempo y monitoreo. Incluya el comportamiento esperado durante la pérdida parcial de la red.
-
Configure el audio y el tiempo de control. Establezca los niveles de transmisión y recepción, el tiempo de adelanto de PTT, el retraso de liberación, el manejo de silencio y los valores de búfer de jitter utilizando las radios y puntos finales reales.
-
Pruebe un canal de extremo a extremo. Verifique el audio de radio a despacho y de despacho a radio, el comportamiento de canal ocupado, el acceso telefónico, el permiso de conversación, la liberación de llamadas y la recuperación de enlaces interrumpidos.
-
Expanda en etapas controladas. Agregue los canales de radio restantes solo después de que la ruta inicial cumpla con los criterios de aceptación. Documente cada interfaz para que el equipo de reemplazo se pueda poner en servicio de manera consistente.
La aceptación debe usar mensajes operativos inteligibles en lugar de solo tonos de prueba. Los operadores deben confirmar que las primeras y últimas palabras no se cortan, los cambios de canal son visibles, el estado de PTT es inequívoco y las solicitudes simultáneas se manejan de manera predecible. Las pruebas de red deben introducir variación de demora, congestión, pérdida de paquetes y conmutación por fallo del portador mientras la ruta de radio está activa.
La documentación final debe incluir la topología aprobada, el cableado de la interfaz de radio, las rutas de red, los roles de acceso, los procedimientos de respaldo y una guía de aislamiento de fallos. Esto convierte la puerta de enlace de un convertidor independiente en una parte mantenible del sistema de comunicaciones de mando.
Preguntas frecuentes
¿Agregar RoIP requiere reemplazar las radios portátiles existentes?
Generalmente no. La puerta de enlace generalmente se conecta a una radio base, móvil o de control compatible, lo que permite a los usuarios de campo existentes continuar usando sus terminales actuales. Se debe confirmar la compatibilidad con la interfaz de radio seleccionada.
¿Quién debe ser responsable de los cambios de permisos para los canales de radio conectados?
La propiedad de los permisos debe compartirse entre la autoridad de operaciones de radio, el administrador de la plataforma de mando y el equipo de seguridad de la red. Ningún administrador técnico único debe cambiar el acceso operativo del canal sin un proceso aprobado.
¿Puede comenzar un despliegue con un solo sitio de radio remoto?
Sí. Un piloto de un solo sitio suele ser la mejor manera de validar los niveles de audio, el tiempo de PTT, el flujo de trabajo del operador y el comportamiento de la red. El mismo diseño puede repetirse o adaptarse para sitios adicionales.
¿Qué información debe conservarse en un registro de auditoría?
Sujeto a la política, los registros útiles incluyen inicios de sesión de administradores, cambios de configuración, acceso a canales, acciones de PTT, creación y eliminación de parches, alarmas de dispositivos y estado de sincronización de tiempo. Los períodos de retención deben ser definidos por la organización, no solo por la puerta de enlace.
¿El tráfico de entrenamiento debe compartir los mismos permisos que el tráfico operativo?
No. La capacitación debe usar roles de usuario separados, asignaciones de canal o perfiles programados siempre que sea posible. Esto evita que los ejercicios ocupen o expongan rutas de comunicación operativas.
