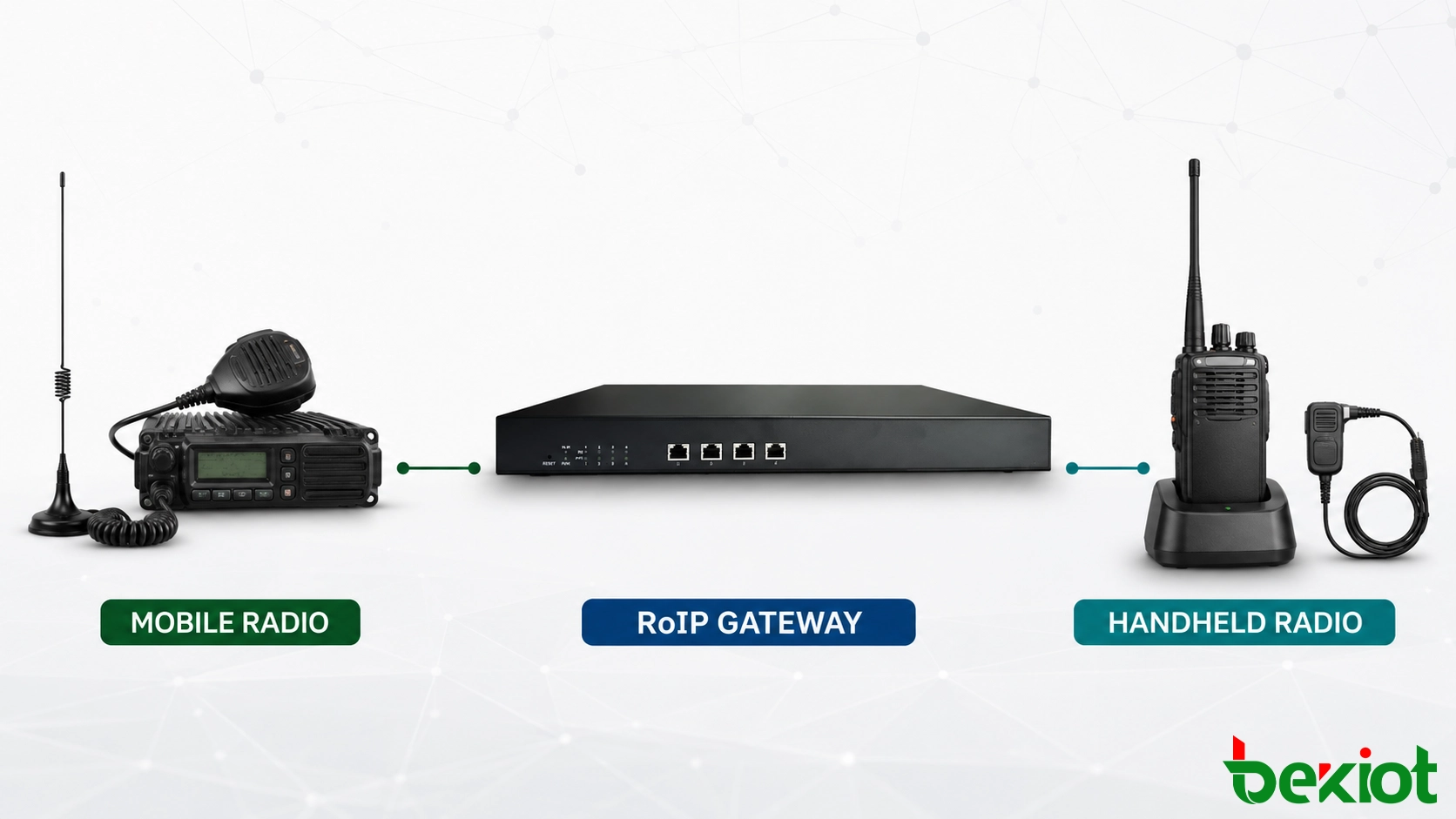

Un gateway RoIP puede funcionar tanto con una radio móvil como con una radio portátil, pero ambas opciones no ofrecen el mismo resultado en todos los proyectos. Una radio móvil o base suele ser la alternativa más sólida para una instalación permanente, ya que dispone de una interfaz de accesorios dedicada, alimentación externa y un sistema de antena diseñado para ampliar la cobertura. Una radio portátil también puede ser eficaz en instalaciones temporales, despliegues compactos y proyectos que deban reutilizar un terminal disponible.
La decisión debe basarse en la interfaz de la radio, la cobertura requerida, el ciclo de trabajo, la fuente de alimentación, el entorno de instalación y el plan de mantenimiento. Elegir una radio únicamente porque puede conectarse puede provocar un control PTT inestable, niveles de audio deficientes o una instalación dependiente de un cargador y de una toma para auriculares que no fueron diseñados para un servicio continuo.
Empiece por la función del despliegue, no por el tamaño de la radio
Un gateway Radio over IP transporta el audio de radio y las señales de control a través de una red IP. Puede extender un canal de radio hasta un centro de despacho remoto, conectar tráfico de radio seleccionado con un sistema telefónico compatible o enlazar comunicaciones de voz entre redes de radio separadas. En muchos proyectos, el gateway no se conecta directamente al controlador de la infraestructura de radio. En su lugar, utiliza un terminal de radio externo como punto de acceso RF.
Ese terminal externo puede ser una radio móvil instalada en un vehículo, una radio base fija o una unidad portátil. Las tres opciones pueden recibir una transmisión de campo y suministrar audio al gateway. También pueden transmitir el audio procedente del lado IP cuando el gateway activa Push-to-Talk. La diferencia importante es la fiabilidad con la que cada radio expone estas funciones y si puede trabajar de forma continua en la ubicación prevista.

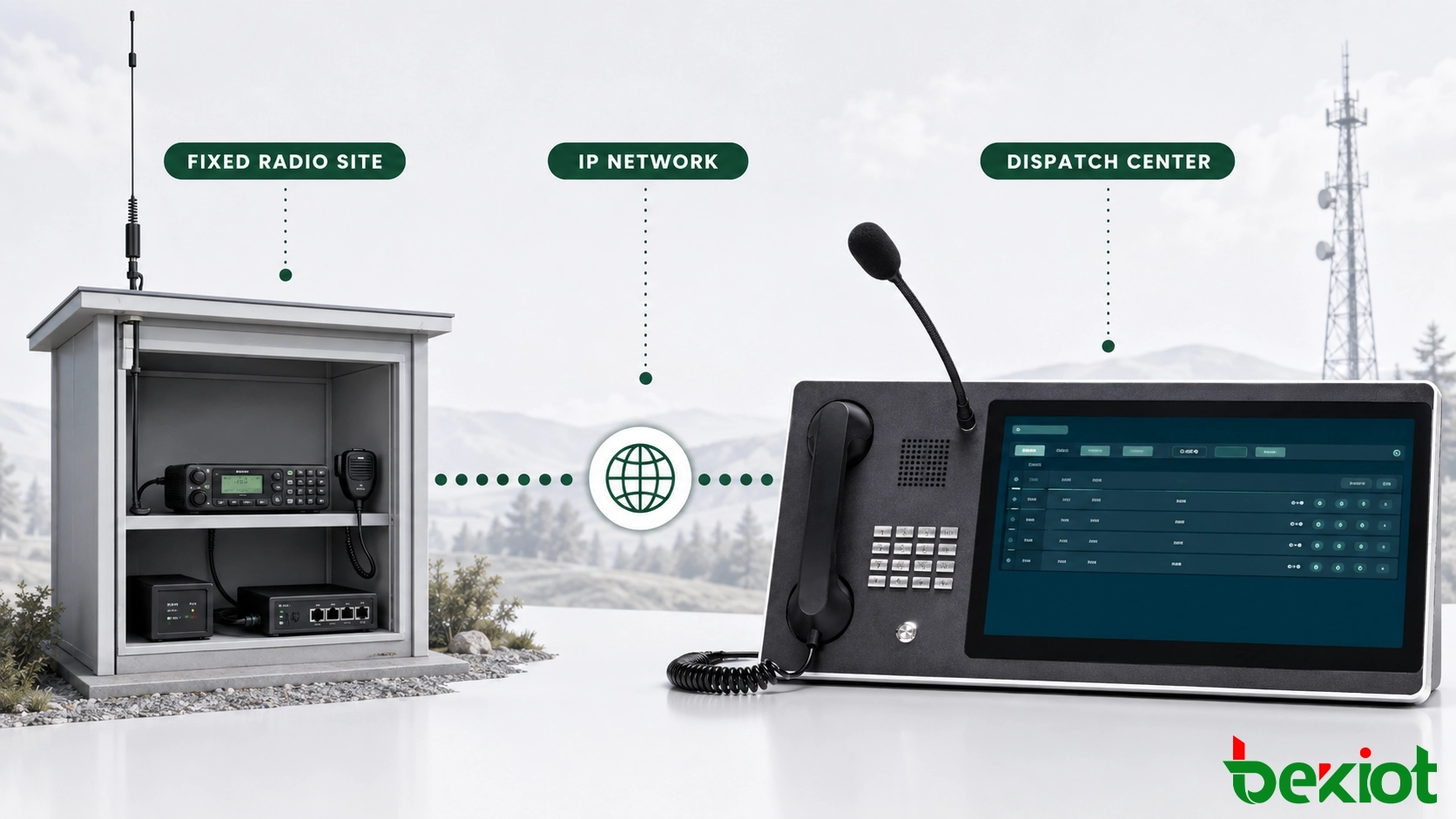

En una sala de mando fija, un emplazamiento remoto de repetidor, una planta industrial o un centro de control de transporte, la radio puede permanecer encendida y conectada durante meses. Por tanto, el diseño debe favorecer un cableado estable, antenas externas, niveles de audio previsibles y una fuente de alimentación que pueda contar con respaldo. Un puesto de mando temporal, un sistema de demostración o un kit móvil tienen prioridades diferentes: la portabilidad y la rapidez de instalación pueden ser más importantes que el máximo rendimiento RF.
Por qué las instalaciones fijas suelen favorecer una radio móvil o base
Una radio móvil está diseñada para instalarse en un vehículo o en un puesto de operación fijo. Muchos modelos ofrecen un conector de accesorios que proporciona audio de transmisión, audio de recepción, PTT, tierra y una señal de estado de recepción, como COR, COS o indicación de squelch. Cuando el fabricante documenta estos pines, el cable de interfaz puede fabricarse sin modificar la radio ni depender de las tomas frontales de micrófono y altavoz.
Esta conexión dedicada es la principal ventaja de ingeniería. Los niveles de audio y el comportamiento del control se pueden definir con mayor facilidad, el cable puede fijarse de forma segura y la radio puede permanecer disponible para operación remota sin que nadie tenga que manipularla. El proyecto sigue necesitando un diagrama de cableado específico para la radio, ya que los conectores de accesorios y los niveles de señal no son universales.
Las radios móviles también admiten antenas externas adaptadas al plan de cobertura. La antena puede instalarse a una altura adecuada y conectarse mediante el cable coaxial, la puesta a tierra y la protección contra sobretensiones seleccionados. En comparación con una antena portátil utilizada dentro de un edificio o armario, esta configuración suele proporcionar un rendimiento de recepción y transmisión más previsible.
La alimentación CC externa facilita el funcionamiento continuo. La radio y el gateway pueden compartir un sistema de alimentación gestionado con baterías de respaldo o una fuente de alimentación ininterrumpida, siempre que se contemplen el aislamiento eléctrico y la capacidad de carga. Además, una radio móvil tiene más probabilidades de soportar un ciclo de trabajo elevado que una unidad portátil colocada en una base de carga. El diseño térmico sigue siendo importante, especialmente cuando se esperan transmisiones repetidas o prolongadas.
El ciclo de trabajo debe tratarse como un requisito de instalación, no como una suposición. Una radio que funciona bien durante llamadas de prueba breves puede calentarse cuando un centro de despacho envía avisos repetidos o mantiene conversaciones prolongadas. La bandeja o el armario del equipo necesita ventilación alrededor del disipador de calor de la radio, y conviene considerar alarmas de temperatura en los emplazamientos sin personal. Puede ser necesario ajustar la potencia de transmisión a los límites de servicio continuo del fabricante, en lugar de utilizar el valor máximo seleccionable.
Las contrapartidas son el espacio de instalación, el trabajo con la antena, el diseño de la alimentación y un mayor coste del equipo. No debe seleccionarse una radio fija únicamente por su potencia nominal de transmisión. La licencia de frecuencias, la cobertura del emplazamiento, la ganancia de la antena, la pérdida del cable de alimentación y las condiciones de interferencia determinan cuánto rendimiento RF resulta realmente útil.
Cuándo una radio portátil es la opción práctica
Una radio portátil puede conectarse a un gateway RoIP a través de su interfaz de auriculares, micrófono-altavoz o accesorios. Esta opción es habitual en kits portátiles, puestos de mando temporales, proyectos de prueba de concepto y lugares donde no es posible añadir una radio fija y una antena externa. También puede reducir el coste inicial cuando ya se dispone de una radio compatible.
La dificultad radica en que las interfaces de accesorios de las radios portátiles varían considerablemente. Algunas utilizan un conector de audio de dos pines, mientras que otras emplean conectores laterales de múltiples contactos o accesorios propietarios. La inserción del conector puede modificar la ruta de audio interna de la radio. El PTT puede activarse mediante un contacto dedicado, un valor de resistencia u otro método de detección. El audio de recepción y transmisión puede utilizar referencias o niveles diferentes. Un cable compatible con una familia de radios puede no funcionar correctamente con otra, aunque el conector parezca idéntico.
La incompatibilidad de niveles de audio es una causa habitual de resultados deficientes. Una salida excesiva del gateway puede saturar la entrada de micrófono de la radio y distorsionar la voz. Un nivel demasiado bajo produce una modulación débil. El audio de recepción también puede depender del ajuste de volumen de la radio portátil, salvo que haya una salida de nivel fijo. Una vez establecido el nivel correcto, los controles de la radio deben protegerse contra cambios accidentales.
La alimentación requiere la misma atención. Dejar una radio portátil conectada permanentemente a un cargador de consumo puede introducir zumbidos, ruido eléctrico o estrés en la batería. Algunas radios no pueden transmitir con el ciclo de trabajo máximo mientras se cargan, y una batería agotada o averiada puede interrumpir toda la ruta RF. Una instalación continua debe utilizar, cuando esté disponible, un eliminador de batería aprobado por el fabricante, una fuente regulada o una base adecuada.
La cobertura RF debe comprobarse con la radio portátil en su posición definitiva. Una radio colocada dentro de un rack metálico o una sala de equipos puede rendir mucho peor que la misma radio utilizada al aire libre. Si se añade una antena externa, deben verificarse el conector de la radio, la tensión mecánica del cable y la configuración RF permitida.
La radio portátil también necesita un método de montaje físico seguro. Una radio suelta puede desplazar los controles de volumen, pulsar botones laterales, desconectar el conector de accesorios o acercar la antena a elementos metálicos. La base debe sujetar la radio sin cargar el conector de accesorios, y cualquier bloqueo de teclado o menú debe configurarse para que la manipulación habitual no cambie el canal seleccionado ni el nivel de potencia.
La asignación de la interfaz determina la fiabilidad del enlace
Independientemente del tipo de radio, una conexión fiable requiere más que dos hilos de audio. El equipo del proyecto debe identificar cada señal utilizada por el flujo de trabajo operativo.
-
Audio de recepción: transporta la voz recibida por radio desde el equipo hasta el gateway. Confirme si la salida tiene un nivel fijo o si está controlada por el ajuste de volumen de la radio.
-
Audio de transmisión: transporta el audio de despacho desde el gateway hasta la ruta del micrófono de la radio. Ajuste el nivel para evitar una modulación débil o saturada.
-
Control PTT: activa el transmisor de la radio. Verifique el tipo eléctrico, la polaridad, el aislamiento y la temporización antes de conectar el gateway.
-
Indicación COR, COS o de squelch: informa al gateway de que la radio está recibiendo tráfico válido. Esto puede evitar que el ruido de fondo se envíe continuamente a través de la red IP.
-
Tierra de señal o retorno de audio: proporciona la referencia eléctrica necesaria. El audio balanceado y el no balanceado no deben tratarse como si fueran idénticos.
-
Control de canal: puede ser necesario cuando el sistema de despacho debe seleccionar más de un canal programado. Esto requiere compatibilidad explícita tanto de la radio como del gateway.
Un cable personalizado debe documentarse en ambos extremos, incluida la orientación del conector, los números de pin, la dirección de la señal y el comportamiento eléctrico. Deducir las conexiones por el color de los hilos o copiar un diagrama de Internet no verificado puede dañar la radio o el gateway. Cuando sea necesario abrir un cable de auriculares para realizar pruebas, las mediciones deben contrastarse con la documentación del fabricante siempre que sea posible.
El aislamiento eléctrico merece una comprobación específica. La radio, el gateway y la fuente de alimentación pueden utilizar referencias de tierra diferentes, especialmente cuando el equipo se instala en un vehículo o se conecta entre varios armarios con alimentación. Los bucles de tierra pueden introducir zumbidos, mientras que una tensión de control incorrecta puede dañar una entrada PTT o de estado de recepción. Pueden ser necesarios transformadores de aislamiento, controles optoaislados y cable apantallado, pero su uso debe ajustarse a la especificación de la interfaz y no a una práctica genérica de cableado.
La configuración del gateway debe coincidir con la lógica PTT y de recepción de la radio. El tiempo previo del PTT permite que el transmisor se active antes de que comience la voz. El retardo de liberación evita que se corten los últimos paquetes de audio. Si la lógica COR o de squelch está invertida, el sistema puede mantener un canal abierto o no reenviar el audio entrante.
Una elección práctica para cada condición del proyecto
La siguiente comparación ofrece un punto de partida. La decisión final sigue dependiendo del modelo de radio seleccionado y del entorno operativo.
| Factor de decisión | Radio móvil o base | Radio portátil |
|---|---|---|
| Uso recomendado | Emplazamiento de radio permanente, vehículo, sala de mando o servicio continuo | Kit portátil, instalación temporal, proyecto piloto o instalación con espacio limitado |
| Conexión al gateway | A menudo utiliza un conector de accesorios documentado | Suele depender de un conector de auriculares o de un conector lateral propietario |
| Alimentación | Una fuente CC externa es más fácil de respaldar y supervisar | La batería y el método de carga requieren una planificación para el funcionamiento continuo |
| Antena | Admite una antena externa y un sistema de cableado planificados | Suele depender de una antena compacta, salvo que se utilice una conexión externa compatible |
| Cobertura | Generalmente más previsible cuando se instala con la antena correcta | Muy afectada por la ubicación, la estructura del edificio y el recinto |
| Trabajo de interfaz | Menor cuando se dispone de documentación completa de los accesorios | Mayor cuando deben identificarse la detección PTT y los pines de audio |
| Mantenimiento | Adecuada para cableado fijo y alimentación gestionada | Requiere comprobar el estado de la batería, el ruido del cargador y el movimiento del conector |
Elija una radio móvil o base cuando el emplazamiento sea permanente, el canal tenga importancia operativa, la radio pueda transmitir con frecuencia o el plan de cobertura requiera una antena externa. Elija una radio portátil cuando la portabilidad, la rapidez de instalación, el espacio disponible o la reutilización de equipos existentes sean los requisitos prioritarios y las pruebas de campo confirmen un rendimiento adecuado de audio, alimentación y RF.
El precio de compra debe compararse con el coste del ciclo de vida. Una radio portátil puede reducir el presupuesto inicial del equipo, pero requerir un cable de accesorios personalizado, un eliminador de batería aprobado, una base de montaje y revisiones más frecuentes. Una radio móvil puede costar más al principio, aunque su conector documentado, su fuente de alimentación externa sustituible y su sistema de antena fija pueden reducir el trabajo de mantenimiento durante un despliegue prolongado. La opción de menor coste es la que cumple la disponibilidad requerida sin ajustes repetidos en campo.
Un despliegue mixto también es razonable. Los emplazamientos remotos permanentes pueden utilizar radios móviles, mientras que los equipos temporales emplean kits de gateway basados en radios portátiles. La plataforma de despacho puede presentar ambos como recursos de radio controlados, pero cada interfaz necesita su propia definición de cable, perfil de audio y registro de mantenimiento.

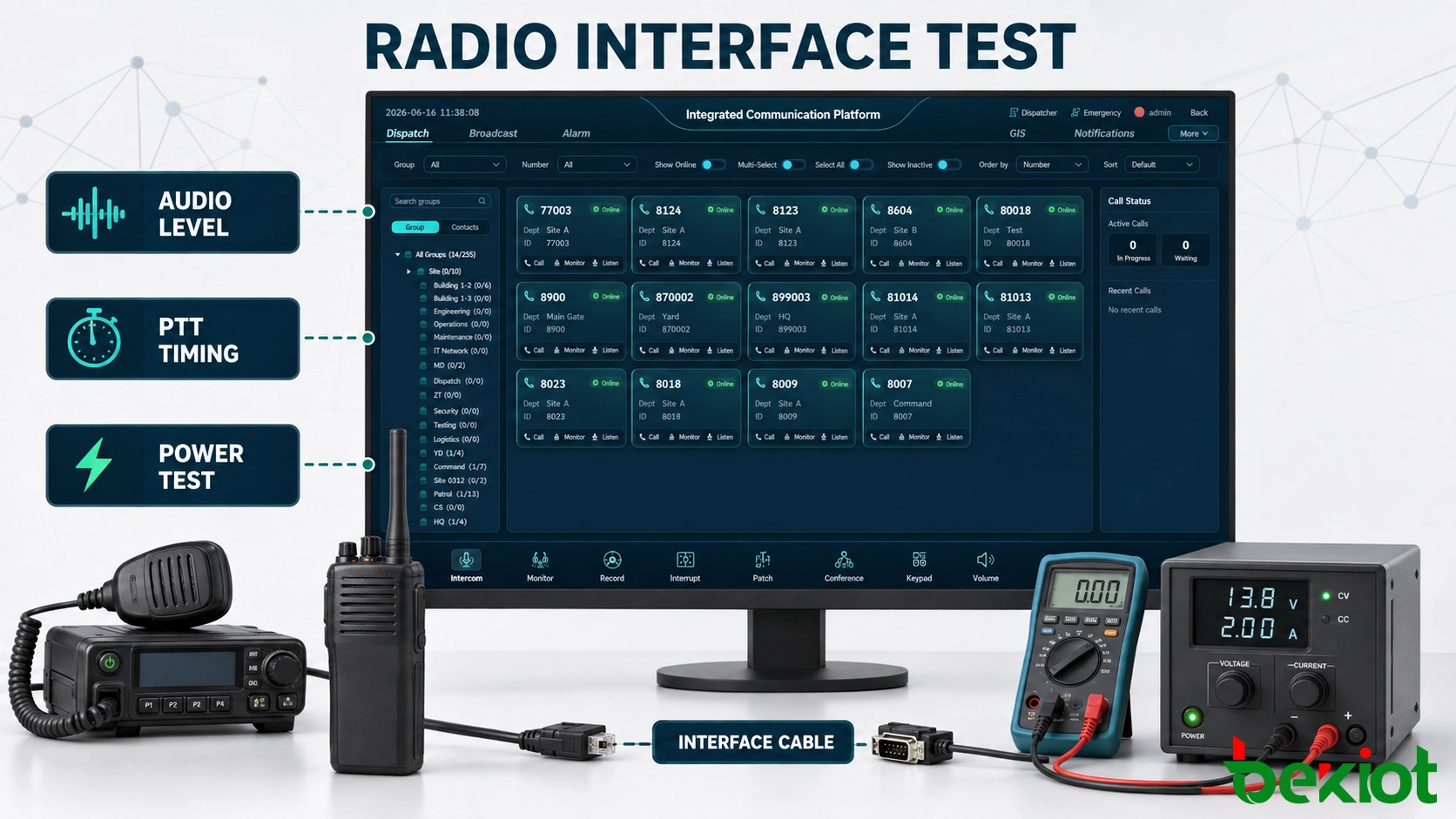

Flujo de trabajo de instalación y aceptación
-
Confirme el canal operativo. Registre la tecnología de radio, la banda de frecuencias, el uso del canal o grupo de conversación, el área de cobertura y el ciclo de transmisión previsto.
-
Revise la interfaz de la radio. Obtenga la asignación de pines del fabricante e identifique el audio de recepción, el audio de transmisión, el PTT, la tierra y las señales de estado de recepción.
-
Seleccione el método de alimentación. Diseñe una fuente regulada y un sistema de respaldo para una radio móvil, o un eliminador aprobado o una solución de carga para una radio portátil.
-
Fabrique y etiquete el cable. Utilice conectores seguros, alivio de tensión y aislamiento cuando sea necesario. Documente ambos extremos antes de alimentar el equipo.
-
Ajuste los niveles de audio. Configure las rutas de recepción y transmisión utilizando voz normal y, cuando esté disponible, un monitor de servicio de radio. Compruebe la inteligibilidad tanto con voz suave como a un nivel elevado.
-
Ajuste el comportamiento del PTT. Verifique el tiempo previo, el retardo de liberación, la lógica COR/COS, la gestión de canal ocupado y la recuperación tras una interrupción de red.
-
Compruebe la cobertura instalada. Realice pruebas de radio desde ubicaciones de campo representativas, con la antena y la radio en sus posiciones definitivas.
-
Realice una prueba de servicio continuo. Observe la estabilidad de la alimentación, la temperatura, el comportamiento de carga, la seguridad de los conectores y la calidad de audio durante un periodo de funcionamiento prolongado.
La prueba de aceptación debe incluir audio entrante y saliente, la primera y la última palabra de cada transmisión, operaciones PTT repetidas, transmisiones prolongadas y actividad simultánea en el lado IP. En instalaciones con radios portátiles, repita las pruebas principales con el cargador o el eliminador de batería conectado, ya que el ruido relacionado con la alimentación puede no aparecer cuando el equipo funciona únicamente con batería.
La validación del lado de la red debe realizarse al mismo tiempo. Introduzca variaciones realistas de retardo, episodios breves de pérdida de paquetes y una pérdida temporal de la ruta IP mientras los operadores utilizan la radio. Confirme que el gateway libera el PTT de forma segura, no retransmite audio antiguo después de la recuperación y vuelve al estado de canal aprobado sin intervención manual. Si se dispone de un medio de respaldo, mida la interrupción tal como la perciben los usuarios de radio y despacho, en lugar de basarse únicamente en los indicadores de estado de la red.
La entrega final debe incluir la configuración de la radio, el plano del cable, los ajustes de audio del gateway, la temporización del PTT, el sistema de alimentación, la información de la antena y un procedimiento de sustitución verificado. Estos registros son más valiosos que una afirmación genérica de que el gateway es compatible con cualquier radio.
Preguntas frecuentes
¿Una conexión RoIP añade automáticamente la identidad de la unidad de radio o los datos GPS?
No. Una conexión básica de audio y PTT no genera la identidad de la unidad, la ubicación ni los datos nativos del sistema troncal. Estas funciones requieren señalización compatible o una integración independiente con el sistema de radio.
¿Pueden varios puestos de despacho supervisar la misma radio conectada?
Es posible, pero el servidor de despacho, los permisos de usuario y el diseño de distribución de audio determinan cuántos operadores pueden escuchar o solicitar el PTT. El control de transmisión debe ser inequívoco.
¿La radio conectada puede seguir utilizándose localmente?
Depende de la radio y de la interfaz de accesorios. Algunas conexiones mantienen disponibles el micrófono frontal, el altavoz y el PTT, mientras que otras los redirigen o desactivan. El funcionamiento local debe incluirse en el plan de pruebas.
¿Puede conectarse el cable entre el gateway y la radio mientras los equipos están encendidos?
Solo si ambos fabricantes admiten explícitamente la conexión en caliente. En caso contrario, apague los equipos antes de conectar o retirar el cable para reducir el riesgo de cortocircuitos, activación accidental del PTT o daños en la interfaz.
¿Qué debe hacerse después de actualizar el firmware de la radio o cambiar la programación de canales?
Debe volver a probarse la ruta conectada. Las actualizaciones pueden modificar el comportamiento del audio, los ajustes de los accesorios, las asignaciones de canales o las opciones de control, aunque el cable físico no haya cambiado.
