Los Vehículos Autónomos Submarinos (AUV) pueden navegar, inspeccionar, relevar y recopilar datos sin una conexión física continua con un operador, pero la comunicación sigue siendo una de las partes más difíciles de una misión submarina. Un AUV puede ser capaz de desplazarse por una gran área submarina, pero enviar comandos al vehículo o devolver datos de sensores, imágenes y vídeo a una estación de control es mucho más difícil bajo el agua que en el aire.

No existe una única tecnología de comunicación que ofrezca al mismo tiempo largo alcance, alto ancho de banda, baja latencia y una gran adaptabilidad ambiental. Por lo tanto, los sistemas prácticos de comunicación para AUV necesitan seleccionar o combinar diferentes métodos de transmisión según el alcance de la misión, las condiciones del agua, la tasa de datos requerida y la arquitectura operativa.

¿Por qué es tan difícil la transmisión de datos bajo el agua?

La comunicación por radio funciona extremadamente bien para aeronaves, vehículos aéreos no tripulados y sistemas móviles terrestres porque las ondas electromagnéticas se propagan eficientemente a través de la atmósfera. Las condiciones bajo el agua son fundamentalmente diferentes. El agua absorbe y dispersa la energía electromagnética, lo que dificulta la transmisión por radio convencional de largo alcance, especialmente en agua de mar.

El rendimiento de la señal también se ve afectado por cambios en la salinidad, la temperatura del agua y las partículas en suspensión. Estas variables pueden alterar las características de propagación y aumentar la atenuación, reduciendo la distancia de comunicación utilizable.

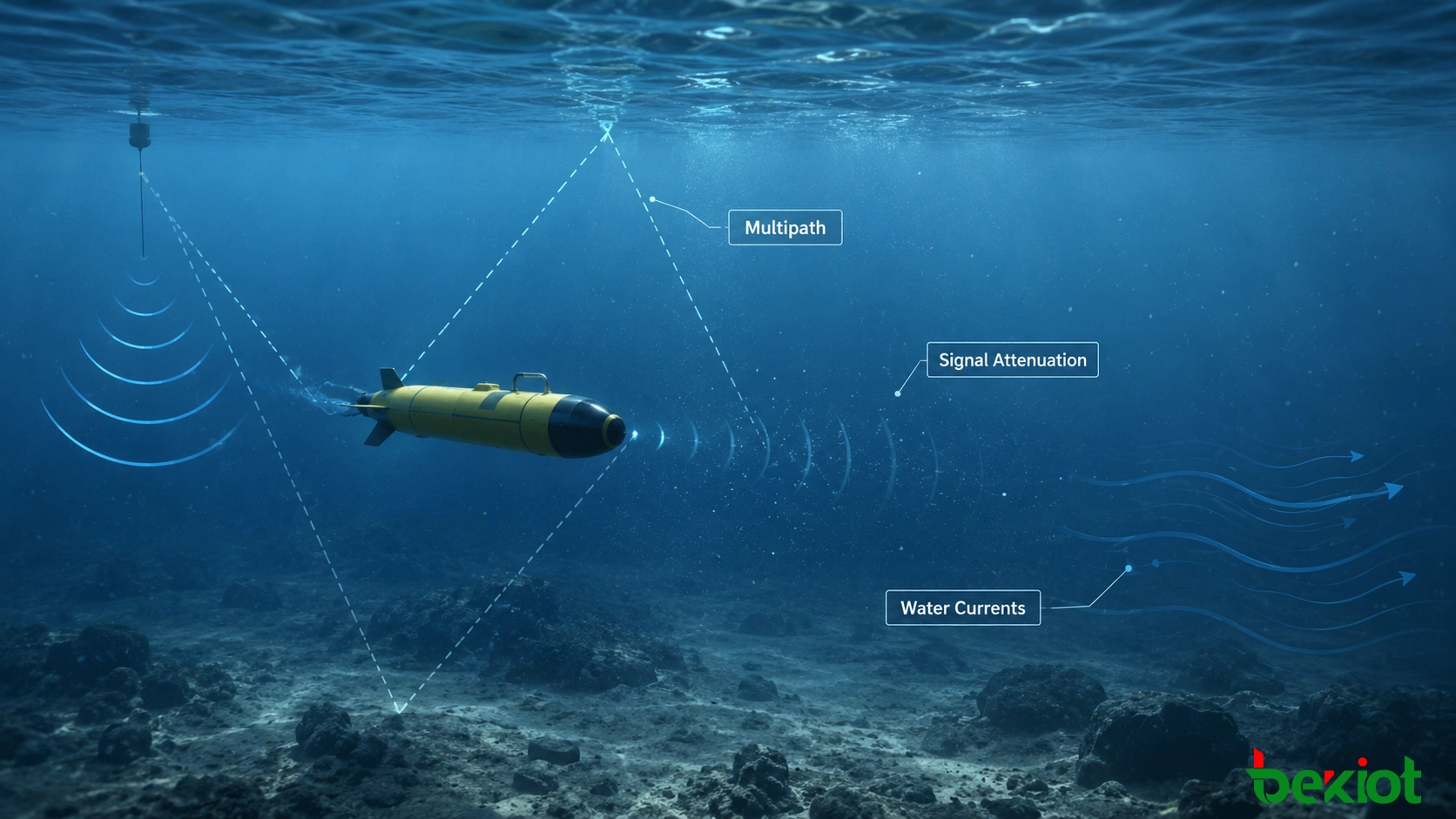

El problema no se limita a la simple pérdida de señal. Las señales submarinas pueden reflejarse, refractarse y dispersarse por la superficie del agua, el fondo marino y otras estructuras. Por lo tanto, múltiples versiones de la misma señal pueden llegar al receptor a través de diferentes rutas de propagación.

Este entorno multitrayecto puede introducir distorsión, interferencia y efectos Doppler. Las mareas, olas, corrientes y el movimiento del vehículo pueden cambiar aún más las condiciones del canal mientras el AUV está operando. Como resultado, un enlace de comunicación que funciona bien bajo un conjunto de condiciones submarinas puede comportarse de manera diferente cuando cambian la profundidad del agua, la posición del vehículo o las condiciones ambientales.

¿Cuándo tiene sentido un enlace por cable?

La comunicación basada en cable es una de las formas más maduras de crear un enlace de datos submarino fiable. Un vehículo o nodo submarino puede conectarse a una plataforma de superficie o a una estación de control mediante un cable eléctrico u óptico. La fibra óptica fina es particularmente útil cuando se deben transmitir grandes cantidades de datos con un rendimiento constante.

Una conexión óptica por cable ofrece varias ventajas importantes. Puede proporcionar un alto ancho de banda de transmisión, una calidad de señal estable y una fuerte resistencia a las interferencias electromagnéticas externas. Debido a que el canal de comunicación está físicamente confinado, también proporciona una ruta de datos comparativamente controlada.

Para aplicaciones que involucran cámaras de alta resolución, datos de sonar, información de sensores u otras cargas útiles que requieren un alto ancho de banda, una conexión de fibra puede proporcionar una capacidad de datos sustancialmente mayor que un canal acústico submarino de largo alcance.

La principal limitación es la movilidad. Los cables submarinos deben soportar fuerzas de tracción, flexión, corrosión y envejecimiento a largo plazo. La longitud del cable también limita el área de operación del vehículo. Un cable de amarre puede crear requisitos adicionales de despliegue y recuperación, y puede ser difícil de manejar cuando el vehículo opera en un área extensa o alrededor de estructuras submarinas complejas.

Por esta razón, la comunicación por cable suele ser más adecuada para zonas de operación controladas, infraestructuras submarinas fijas, inspecciones alrededor de un buque de apoyo o aplicaciones donde un alto ancho de banda es más importante que la libertad de movimiento del vehículo.

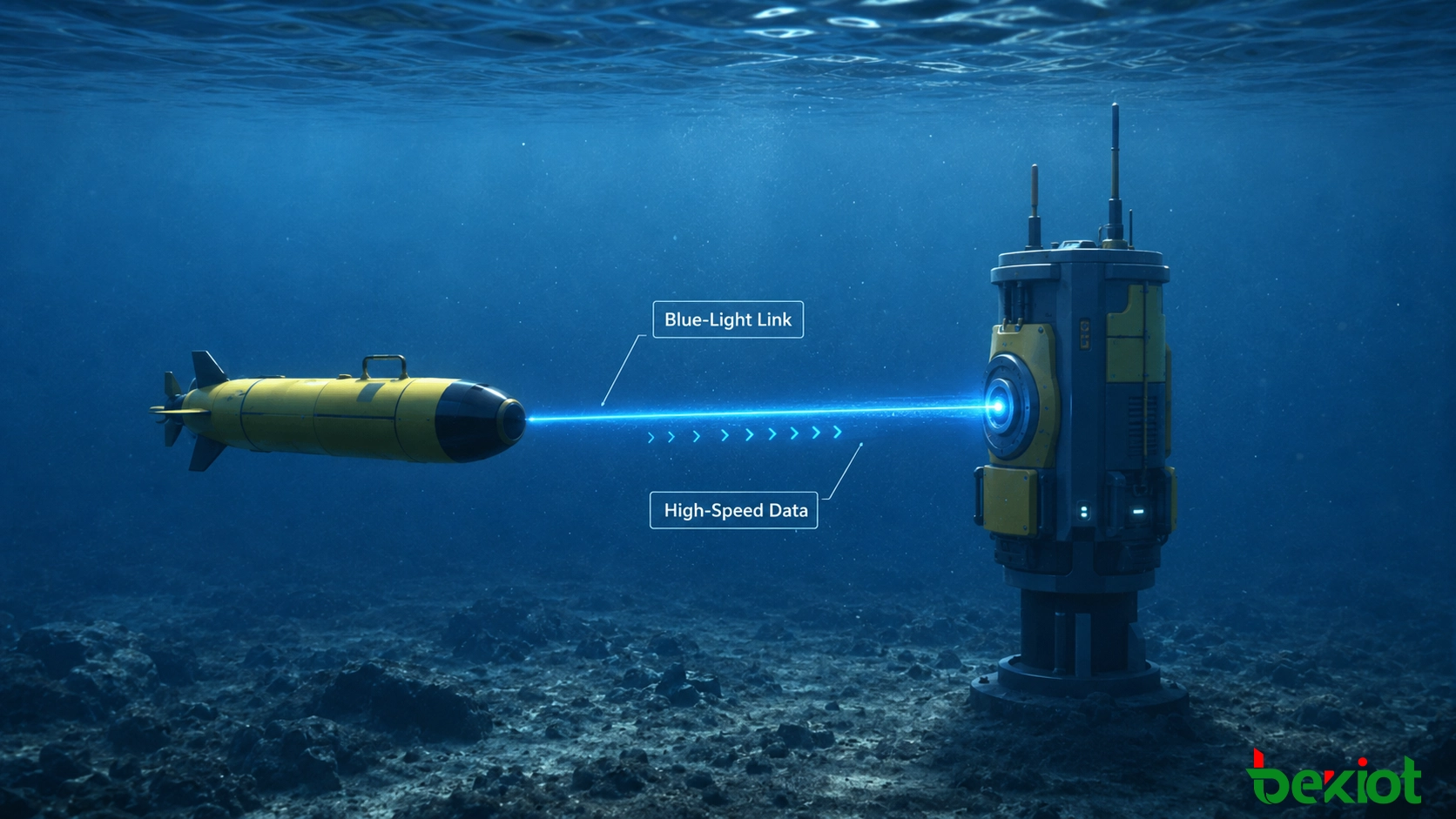

¿Dónde se pueden utilizar los enlaces ópticos de luz azul?

La comunicación óptica submarina ofrece otro enfoque cuando una misión requiere tasas de datos mucho más altas en distancias relativamente cortas. La luz azul es particularmente importante porque las longitudes de onda alrededor de 450 nm pueden proporcionar características de transmisión útiles en el agua en comparación con muchas otras longitudes de onda ópticas.

La principal ventaja es el ancho de banda. En comparación con la comunicación acústica convencional, un enlace de luz azul submarino puede soportar tasas de transmisión mucho más altas, lo que lo hace atractivo para la transferencia rápida de imágenes, conjuntos de datos de sensores y otros archivos grandes.

Los objetivos de desarrollo en este campo han demostrado el potencial de los sistemas ópticos submarinos para alcanzar tasas de datos cercanas a 1 Gbit/s en distancias del orden de 100 metros en condiciones adecuadas. Estas cifras ilustran por qué la comunicación óptica está recibiendo atención para redes submarinas de alta velocidad, aunque el rendimiento real depende en gran medida de la calidad del agua, la alineación y el diseño del sistema.

La comunicación óptica también introduce requisitos ambientales estrictos. El transmisor y el receptor generalmente necesitan una trayectoria óptica clara y una alineación adecuada. Las partículas en suspensión y el plancton pueden dispersar la luz transmitida y reducir la intensidad de la señal recibida.

La luz ambiental de la superficie del agua y la luz generada por organismos submarinos también pueden influir en el receptor óptico. El agua turbia, el movimiento del vehículo y los cambios de orientación hacen que la comunicación óptica de larga distancia sea considerablemente más difícil.

Como resultado, la comunicación de luz azul se considera mejor como una tecnología de alto ancho de banda y alcance relativamente corto, más que como un reemplazo directo de la comunicación acústica de largo alcance.

¿Por qué la comunicación acústica sigue siendo esencial?

La comunicación acústica sigue siendo uno de los métodos más maduros para la comunicación inalámbrica submarina. A diferencia de las señales de radio convencionales, las ondas sonoras pueden viajar distancias relativamente largas en el agua con una atenuación manejable, lo que hace que los enlaces acústicos sean adecuados para la comunicación entre plataformas móviles submarinas, nodos submarinos remotos y sistemas de apoyo en superficie.

Dependiendo de la frecuencia de operación, las condiciones ambientales, el diseño del equipo y la tasa de datos requerida, la comunicación acústica puede cubrir distancias que van desde cientos de metros hasta decenas de kilómetros. Esta ventaja de alcance explica por qué la tecnología acústica sigue siendo importante para las operaciones de AUV que no pueden depender de un cable o mantener una trayectoria óptica corta.

La contrapartida es el ancho de banda y la latencia. La atenuación acústica generalmente aumenta significativamente a medida que aumenta la frecuencia. Por lo tanto, la relación entre el alcance utilizable y la frecuencia se convierte en una consideración de diseño fundamental. A frecuencias acústicas muy altas, la atenuación puede volverse severa; por ejemplo, la comparación técnica citada indica que una señal acústica alrededor de 10 MHz puede experimentar una atenuación cercana a 30 dB por metro.

En consecuencia, los sistemas acústicos de largo alcance tienden a operar a frecuencias más bajas, pero una frecuencia más baja generalmente significa menos ancho de banda de comunicación disponible.

El sonido también viaja a través del agua mucho más lentamente que las señales electromagnéticas u ópticas. Por lo tanto, la comunicación acústica de larga distancia introduce un retardo de propagación notable. Además, el ruido de fondo del océano puede reducir la relación señal-ruido, mientras que la propagación multitrayecto puede causar desvanecimiento selectivo por frecuencia e interferencia entre símbolos.

Estas características significan que un canal acústico es generalmente más adecuado para comandos, información de estado, datos relacionados con la posición, telemetría y datos de sensores seleccionados, que para transmitir continuamente grandes volúmenes de vídeo en tiempo real de alta resolución.

¿Cómo se deben combinar las tecnologías?

Una solución práctica de comunicación submarina no necesariamente tiene que elegir solo una de estas tecnologías. En muchos proyectos de AUV, una arquitectura híbrida puede proporcionar un mejor equilibrio entre el alcance operativo, el ancho de banda y la fiabilidad.

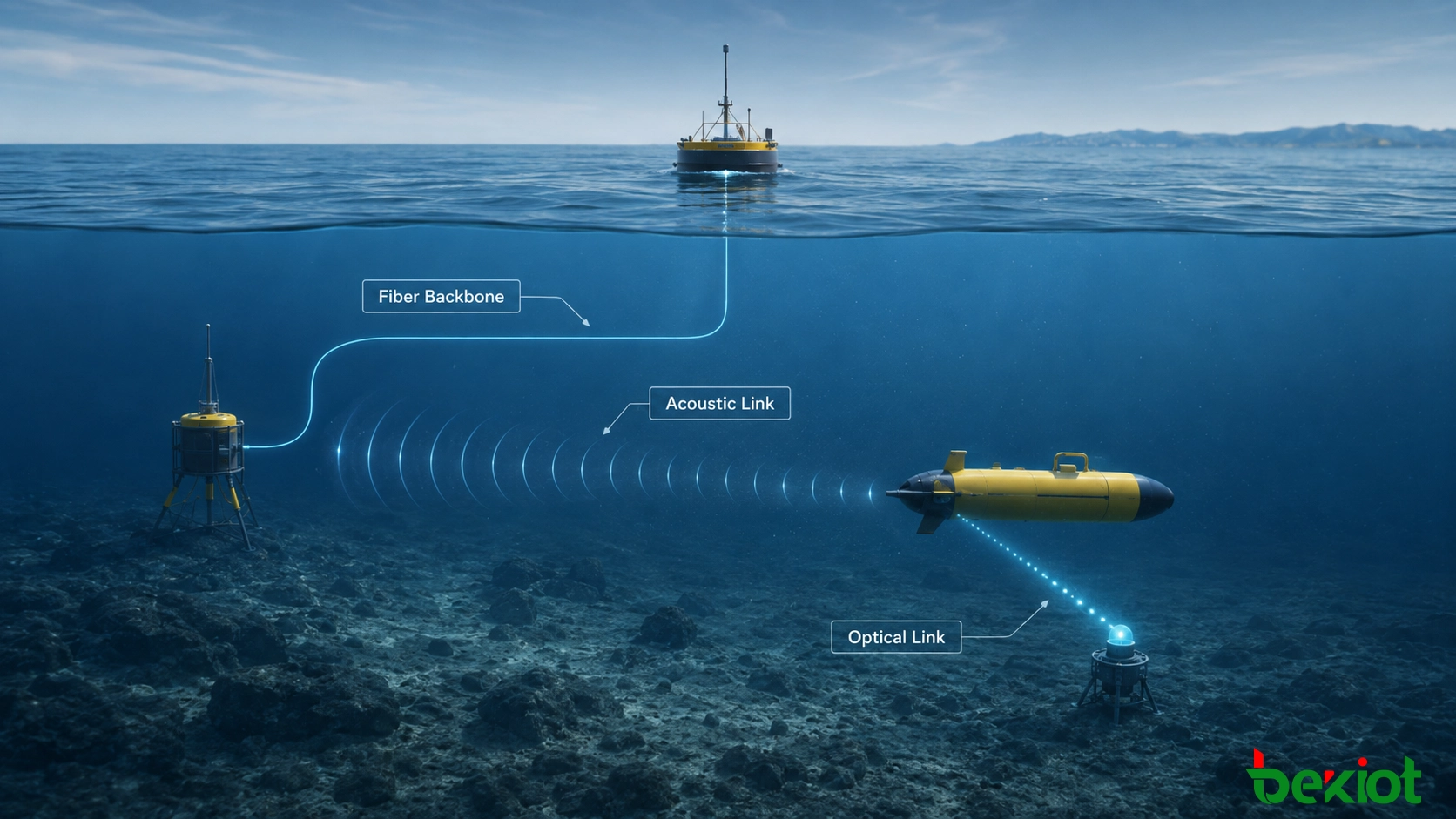

Una arquitectura posible utiliza una conexión de fibra óptica entre la plataforma de control en superficie y una estación de comunicación submarina. La estación submarina se comunica entonces de forma inalámbrica con el AUV a través de un enlace acústico u óptico. Esto reduce la longitud de la trayectoria inalámbrica submarina al tiempo que permite que el vehículo opere sin un cable de amarre continuo.

Otra configuración puede utilizar la comunicación acústica durante la navegación de largo alcance y cambiar a un enlace óptico cuando el vehículo se acerca a una estación de acoplamiento o a un punto de recogida de datos. Los archivos grandes de sensores pueden transferirse a través del canal óptico de mayor ancho de banda.

Por lo tanto, el método de comunicación debe seleccionarse según el papel de cada enlace, en lugar de comparar únicamente la velocidad máxima de transmisión.

¿Qué se debe considerar durante el diseño del sistema?

Un sistema de comunicación para AUV debe comenzar con el perfil de la misión en lugar de simplemente seleccionar la tecnología con la mayor tasa de datos anunciada. El alcance, el volumen de datos y las condiciones ambientales suelen tener un mayor impacto en el rendimiento real.

Para misiones de larga distancia, mantener un canal estable de comandos y telemetría puede ser más importante que transmitir archivos grandes de forma continua. Por lo tanto, un enlace acústico puede proporcionar la ruta de comunicación inalámbrica principal mientras que la información intensiva en datos se almacena localmente en el vehículo.

Para misiones de inspección, cartografía o científicas que generan grandes conjuntos de imágenes y datos de sensores, el vehículo puede recopilar información durante la misión y transferirla más tarde a través de una conexión óptica o por cable de corto alcance.

Las condiciones del agua también deben evaluarse antes del despliegue. La salinidad, la temperatura, el material en suspensión, el ruido de fondo y el movimiento del vehículo pueden influir en el rendimiento del enlace. Una arquitectura de comunicación desarrollada para aguas claras y tranquilas puede no lograr los mismos resultados en aguas costeras, puertos industriales o áreas con fuertes corrientes.

Las siguientes preguntas de diseño son particularmente útiles durante la planificación:

• ¿Qué tan lejos viajará el AUV desde el nodo de comunicación más cercano?

• ¿La misión requiere control continuo o principalmente actualizaciones periódicas de estado?

• ¿Cuántos datos de sensores, imágenes o vídeo generará el vehículo?

• ¿Se requiere transmisión en tiempo real o se pueden almacenar grandes archivos a bordo?

• ¿Qué nivel de claridad del agua y ruido acústico de fondo se espera?

• ¿Se pueden desplegar estaciones repetidoras submarinas o puntos de acoplamiento?

• ¿Permite el área de operación el uso de un cable de amarre o conexión de fibra?

Responder a estas preguntas ayuda a determinar si un proyecto debe priorizar el alcance, la tasa de datos, la movilidad o una combinación de los tres.

Una arquitectura por capas ofrece mayor flexibilidad

El desafío fundamental de la comunicación submarina es que es difícil maximizar el alcance y el ancho de banda simultáneamente. La fibra cableada proporciona una excelente capacidad de datos pero restringe la movilidad. La comunicación óptica de luz azul ofrece transmisión inalámbrica de alta velocidad pero funciona mejor en distancias relativamente cortas y bajo condiciones ópticas adecuadas. La comunicación acústica alcanza mucho más lejos pero proporciona menor ancho de banda y mayor latencia.

Por lo tanto, para muchas aplicaciones de AUV, el enfoque más práctico es un sistema de comunicación por capas. Un canal acústico de largo alcance puede soportar comandos y telemetría, una conexión óptica puede manejar la transferencia de datos de gran volumen a corta distancia, y la fibra puede conectar la infraestructura submarina fija a una red de control en superficie o en tierra.

Esta arquitectura permite que cada tecnología realice la tarea para la que es más adecuada, en lugar de forzar a un único enlace submarino a cumplir todos los requisitos. A medida que la detección submarina, la navegación autónoma y la infraestructura submarina continúan desarrollándose, este tipo de diseño de comunicación híbrido será cada vez más importante para construir redes operativas de AUV fiables y escalables.

Preguntas frecuentes

¿Puede un AUV seguir trabajando cuando el enlace de comunicación no está disponible temporalmente?

Sí. Un vehículo autónomo puede diseñarse para continuar una misión predefinida cuando la comunicación se interrumpe temporalmente. Los datos importantes de la misión pueden permanecer a bordo hasta que el vehículo restablezca una conexión o alcance un punto de transferencia de datos.

¿Debería un AUV transmitir continuamente todos sus datos de sensores?

No necesariamente. La transmisión continua puede imponer demandas innecesarias a un canal submarino limitado. Una estrategia común del sistema es transmitir primero la información esencial de estado y control, mientras se almacenan localmente los conjuntos de datos más grandes para su transferencia posterior.

¿Por qué son útiles las estaciones repetidoras submarinas?

Las estaciones repetidoras pueden acortar la distancia entre los nodos de comunicación. En lugar de obligar a un AUV a mantener una única conexión directa larga con una estación de superficie, una red puede dividir la comunicación en varios enlaces más cortos y conectarlos a una red troncal de mayor capacidad.

¿Una frecuencia de comunicación más alta siempre proporciona un mejor rendimiento del AUV?

No. Las frecuencias más altas pueden proporcionar ancho de banda adicional, pero la atenuación submarina puede aumentar significativamente con la frecuencia. Por lo tanto, la frecuencia de operación correcta debe equilibrar la capacidad de datos requerida con la distancia de transmisión y las condiciones ambientales.

¿Qué se debe probar antes de desplegar una red de comunicación submarina?

Las pruebas de campo deben reflejar el entorno real de la misión, incluyendo la profundidad de operación, el movimiento del vehículo, la claridad del agua, el ruido acústico, la distancia de comunicación esperada y los cambios estacionales en las condiciones del agua. Las especificaciones de laboratorio por sí solas no pueden representar completamente un canal submarino cambiante.
