La paginación a zona incorrecta ocurre cuando un operador selecciona un área de paginación en una consola de despacho, pero el anuncio es reproducido por otra área o por altavoces adicionales no previstos. La señalización SIP y la calidad de audio pueden parecer normales durante toda la llamada, aunque la asignación de destino sea incorrecta. El fallo puede originarse en una tecla de consola, una regla de enrutamiento SIP, un grupo de paginación, una suscripción multicast o una salida PA analógica.
La solución de problemas eficaz identifica la primera discrepancia entre el destino solicitado y los dispositivos físicos que realmente reproducen el anuncio. Esta guía sigue ese rastro a través de consolas de despacho con pantalla táctil, servidores SIP, altavoces de red y zonas de amplificadores heredadas. Se centra en aislar y corregir el enrutamiento incorrecto, en lugar de repetir la configuración general de zonas o los procedimientos de aceptación acústica.
Identifique dónde divergen las zonas previstas y reales
Comience definiendo el fallo con precisión. «Zona incorrecta» puede significar que la consola mostró una etiqueta incorrecta, que la plataforma SIP enrutó la llamada al grupo incorrecto, que un receptor reprodujo un flujo al que no debía suscribirse, o que un amplificador activó un circuito de altavoz físico incorrecto. Sus soluciones difieren.
Capture un incidente controlado
Antes de cambiar la configuración, registre el modelo de consola, la cuenta con sesión iniciada, el nombre de zona mostrado, el grupo o atajo seleccionado, la hora, el ID de llamada o tarea y las ubicaciones físicas donde se escuchó sonido. Guarde la pantalla y los registros. Identifique si se trató de paginación en vivo, grabada, programada o de alarma.
Obtenga permiso para las pruebas, utilice un mensaje no de emergencia inequívoco e informe al personal en todas las áreas potencialmente afectadas. No active repetidamente un grupo de evacuación real solo para reproducir un fallo. Siga los procedimientos de afectación del sitio si la advertencia de emergencia está afectada.
Clasifique el síntoma antes de abrir páginas de configuración
Solo una consola es incorrecta: compare sus atajos, lista de zonas en caché, cuenta de operador y reglas de marcación almacenadas localmente con una consola en buen estado conocido.
Todas las consolas llegan a la misma área incorrecta: inspeccione el grupo de servidor compartido, la traducción del plan de marcación y el controlador de paginación o PA posterior.
Tanto la zona prevista como la no prevista suenan: busque membresía de grupo superpuesta, suscripciones de flujo duplicadas, salidas de matriz o distribución de audio no prevista.
Una zona diferente suena solo después de una tarea programada o alarma: distinga la ruta de paginación en vivo del operador de la ruta de automatización o prioridad que ya estaba activa.
El dispositivo correcto está activo, pero las personas informan de la sala contigua: inspeccione la ubicación física de los altavoces y la dispersión acústica antes de cambiar las asignaciones lógicas de grupo.
Mantenga una referencia de incidente o tarea coherente durante todo el seguimiento: etiqueta mostrada → comando o URI marcado → decisión del servidor → grupo o flujo de medios → endpoint o canal de amplificador → circuito de altavoz físico. Cuando no exista un ID común, correlacione marcas de tiempo fiables e identidades de origen.

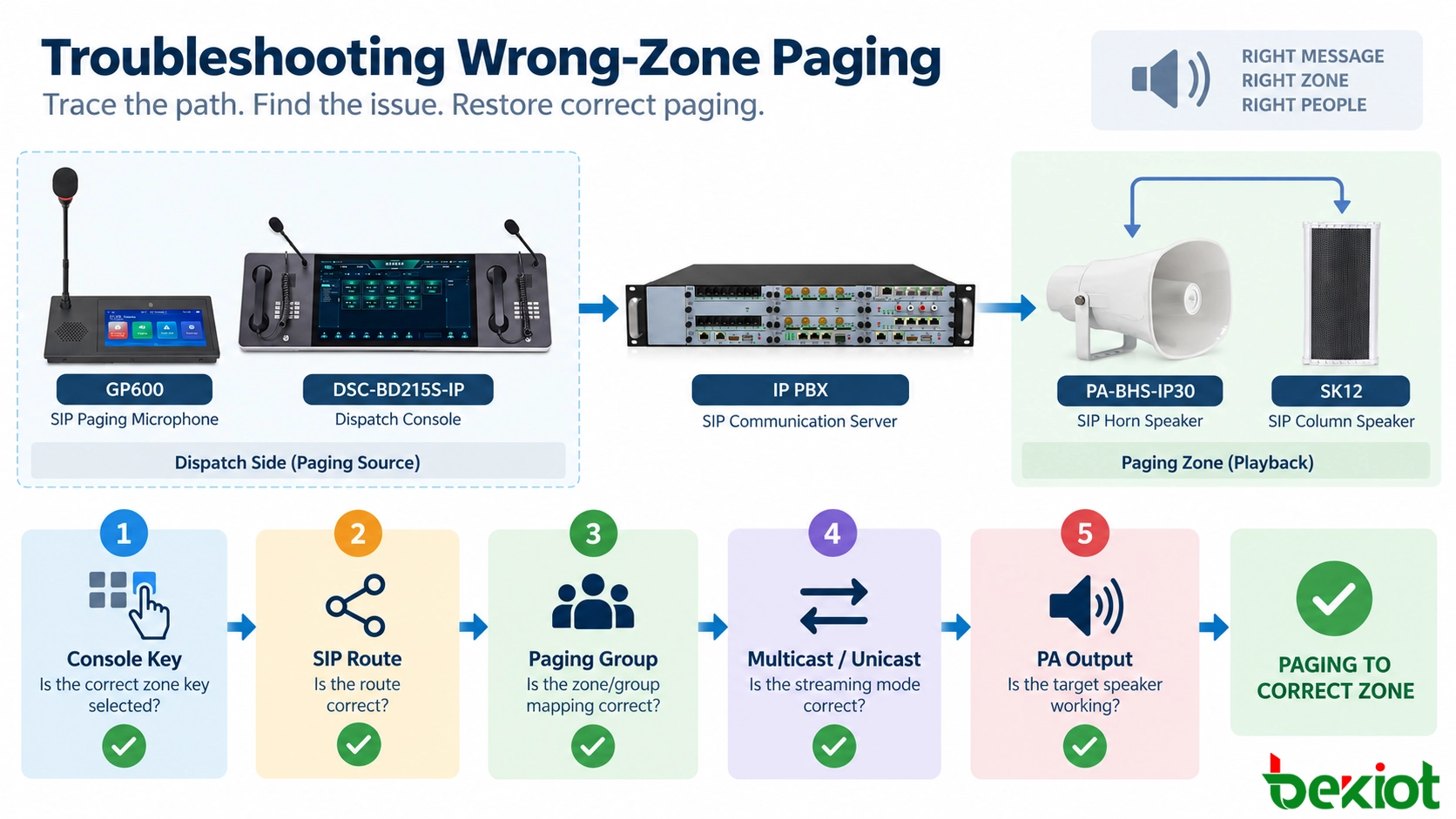

Fig. 1 - Comience con el síntoma observado y siga comprobaciones separadas para la asignación de consola, el enrutamiento del servidor, los receptores de medios y las salidas PA analógicas.
Compruebe teclas de consola, listas de zonas y perfiles de operador
Un nombre de zona mostrado no es necesariamente el destino que envía la consola. Las teclas pueden hacer referencia a extensiones, ID de grupo o acciones. Una zona renombrada puede conservar un destino obsoleto.
Compare la etiqueta con el comando real
Abra la configuración de la tecla o entrada de zona afectada y examine su destino almacenado. Por ejemplo, «Loading Bay» puede seguir llamando a una extensión de almacén anterior. Compare con el registro de zonas aprobado.
Cuando esté autorizado, compare la acción táctil nombrada con la marcación directa de su destino de paginación documentado. Si solo falla el atajo, examine la asignación de la consola; si fallan ambos, pase al enrutamiento compartido. La marcación directa puede omitir la lógica de grupo o los permisos y es evidencia de diagnóstico, no aceptación del flujo de trabajo normal.
Compruebe configuraciones específicas del usuario y replicadas
Compare perfiles de operador afectados y no afectados, configuraciones de consola replicadas y versiones de caché del cliente. Confirme que los cambios de zona del lado del servidor se publicaron realmente en el puesto afectado. Varias zonas seleccionadas, teclas enclavadas y opciones de todas las zonas retenidas también pueden explicar un enrutamiento incorrecto aparente; regístrelas antes de restablecer la interfaz.
La DSC-BD215S IP Dispatch Console de Becke Telcom ofrece un ejemplo de endpoint de despacho con pantalla táctil y controles personalizables. La DSC-173 IP Paging and Dispatch Console es otra opción; el comportamiento de asignación depende del software instalado.
Producto relacionado: DSC-BD215S IP Dispatch Console
Rastree la marcación SIP, el enrutamiento de la plataforma y la membresía de grupo
Si la consola envió el destino esperado, inspeccione la resolución de esa solicitud por parte del servidor. Las etiquetas de zona, las rutas SIP y la membresía de receptores pueden almacenarse por separado.
Examine el destino efectivo, no solo el resultado de la llamada
Localice la llamada SIP por origen, hora y Call-ID cuando estén disponibles. Examine el Request-URI, la traducción del plan de marcación y el destino efectivo de la aplicación. Un alias, una regla de inquilino o un prefijo pueden redirigir un código corto correcto a un grupo obsoleto. Un 200 OK de SIP confirma la aceptación por un tramo de llamada; no identifica los circuitos de altavoz que finalmente reproducen el audio.
Cuando una aplicación de paginación acepta un comando API en lugar de una cadena de marcación SIP, inspeccione la carga útil del comando y el identificador de grupo resuelto por el servicio. Siga la ruta de servicio real del proyecto.
Resuelva el grupo a una lista explícita de endpoints
Exporte o inspeccione la membresía efectiva del grupo seleccionado en el momento del incidente. Compare los ID de endpoint, nombres de sitio y canales de amplificador con el registro de zonas aprobado. Compruebe dispositivos movidos, perfiles clonados, grupos copiados y reglas de automatización.
Utilice identificadores de dispositivo estables cuando estén disponibles. Las direcciones DHCP y las extensiones reutilizadas no pueden sustituir los registros de ubicación física. Compruebe si la plataforma aplica membresía dinámica por horario, rol de operador o estado de alarma. Inspeccione la configuración efectiva, no las plantillas.
Ejemplo práctico: Production West llega a Warehouse
Considere una planta hipotética donde un operador selecciona Production West pero escucha el anuncio de prueba desde Warehouse North. La configuración aprobada identifica Production West como PW-02 y su grupo de paginación como G-12. El servicio de despacho, en cambio, resuelve PW-02 a G-14, que pertenece a Warehouse North.
| Punto de control de seguimiento | Esperado | Evidencia observada |
|---|---|---|
| Selección del operador | Production West / PW-02 | Evento de consola: PW-02 |
| Solicitud emitida | PW-02 | Solicitud de despacho: PW-02 |
| Resolución de grupo del servidor | G-12 | Registro de enrutamiento: G-14 |
| Miembros posteriores | Lista de altavoces G-12 | Miembros de almacén G-14 |
| Observación de campo | Production West audible | Warehouse North audible |
La primera discrepancia probada está en la consulta PW-02 a grupo. Antes de tocar las suscripciones de altavoces, exporte la asignación activa, compárela con la revisión aprobada y revise el historial de cambios. Corrija la asignación en la plataforma propietaria bajo control de cambios; no edite la membresía válida del almacén G-14 solo porque sus altavoces sonaron.
Después de aplicar y publicar la reparación, compruebe que PW-02 ahora resuelve a G-12. Luego repita la paginación desde el inicio de sesión del operador original y pruebe Warehouse North por separado. Los identificadores de ejemplo y los campos de registro son ilustrativos, no comandos específicos de Becke ni salida de plataforma demostrada.

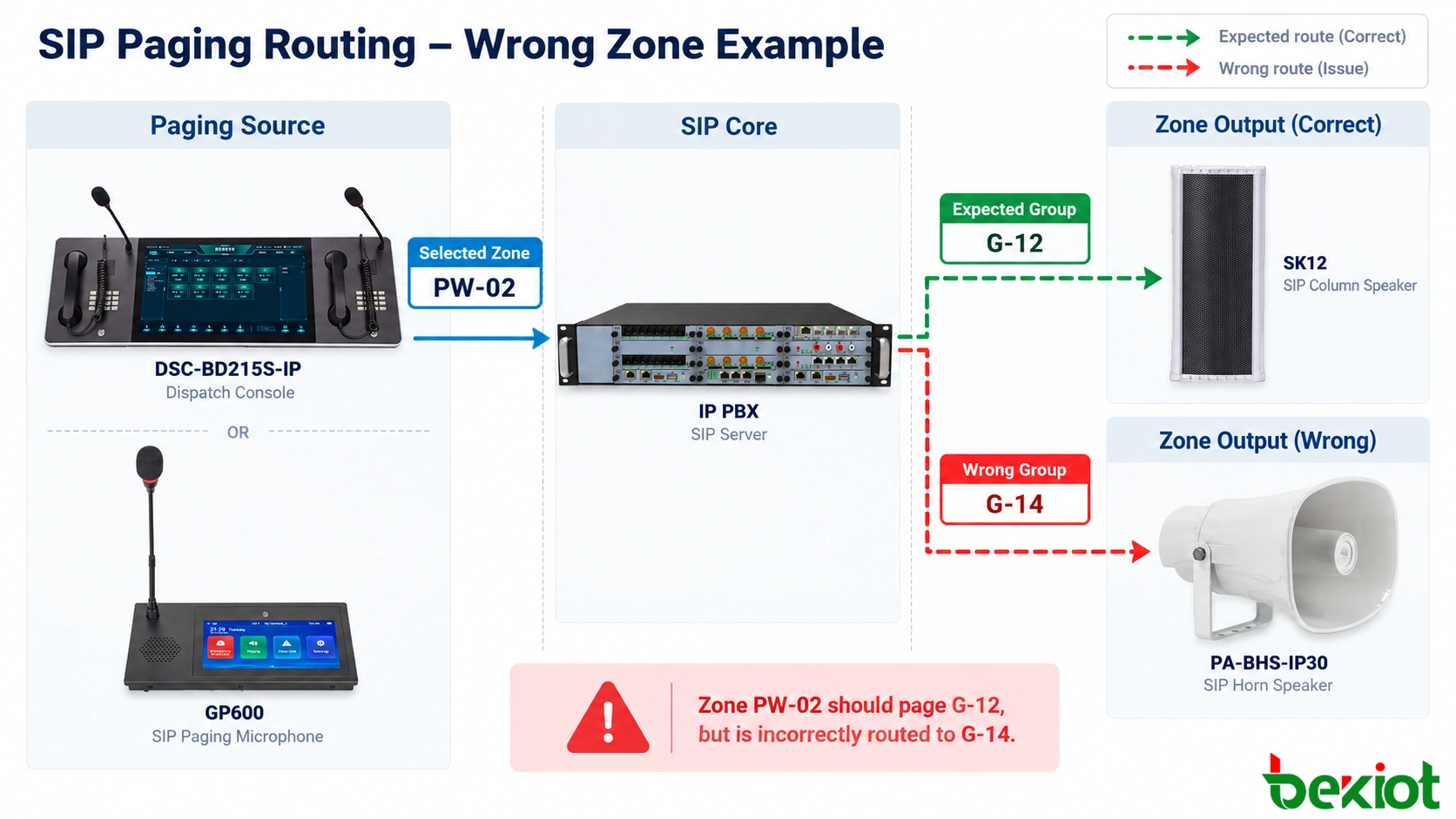

Fig. 2 - Asignación esperada de PW-02 a G-12 comparada con una resolución de servidor incorrecta de PW-02 a G-14; los endpoints se examinan solo después de establecer la ruta.
Inspeccione audio de red, suscripciones y salidas analógicas
Si el servidor resuelve el destino y el grupo correctos, avance aguas abajo. Ahora compare la zona ordenada con los receptores de medios reales para el transporte en uso.
Unicast: identifique los receptores de medios reales
En un diseño unicast, el servidor de paginación puede crear un flujo RTP separado o un tramo de llamada SIP para cada endpoint. Compare las direcciones de destino y los puertos con la lista de receptores esperada. Los destinos de medios incorrectos o las identidades de endpoint clonadas pueden desviar el audio.
Las capturas dirigidas del receptor pueden confirmar si un endpoint no objetivo recibió realmente RTP. Aún deben comprobarse la identidad del receptor y el cableado; la llegada de paquetes no es prueba de reproducción audible.
Multicast: verifique la dirección de grupo y las suscripciones de endpoints
Para la paginación multicast, compare la dirección multicast de destino configurada y el puerto UDP para cada zona. Compruebe el estado de suscripción o unión activa del receptor no previsto, no solo el estado de la tarea del emisor. Las direcciones de grupo duplicadas y las suscripciones obsoletas pueden desviar la reproducción.
Compruebe las uniones IGMP, el snooping, el funcionamiento del querier y el enrutamiento multicast. La inundación de red puede entregar paquetes a puertos de switch no previstos, pero la inundación por sí sola no puede establecer que un altavoz se suscribió, decodificó o reprodujo el flujo. Verifique su configuración efectiva de receptor antes de culpar a la infraestructura de conmutación.
Los altavoces de red de Becke Telcom, como el PA-BHS-IP30 SIP Horn Speaker y el SK12 SIP Column Speaker, pueden servir como endpoints de campo en proyectos de paginación compatibles. Verifique las suscripciones y los registros compatibles para cada modelo y firmware instalados.
PA heredado: siga puerta de enlace, relé y canales de amplificador
Cuando la paginación SIP alimenta equipo PA analógico existente, la extensión seleccionada puede terminar en una puerta de enlace, controlador o matriz de audio. Compruebe la asignación de salida de la puerta de enlace, los contactos de relé, los comandos de selección de zona, la entrada del amplificador y el circuito de altavoz final. Los relés invertidos o las líneas de altavoz mal etiquetadas pueden activar el área incorrecta.
Los técnicos cualificados deben comparar las salidas reales con el esquema de cables as-built durante una prueba punto a punto controlada. Siga los procedimientos de aislamiento eléctrico y seguridad local antes de inspeccionar el cableado del amplificador o de altavoces de tensión constante.
Descarte efectos de fuente compartida y acústicos
Compruebe si música de fondo, audio programado o un flujo de prioridad de emergencia ha ocupado el destino. Coincida los ID de evento y las horas para descartar un anuncio concurrente. El sonido que pasa a través de un espacio abierto no es un error de asignación de grupo.
Corrija la primera discrepancia y realice pruebas de regresión
Una vez que la primera discrepancia esté respaldada por registros o mediciones, corrija la capa responsable con el cambio aprobado más pequeño. Haga una copia de seguridad del perfil de consola, plan de marcación, definición de grupo, suscripción o matriz PA relevantes. Las ediciones simultáneas múltiples dificultan la verificación de la causa raíz y la reversión; también pueden permanecer fallos adicionales aguas abajo.
Utilice una matriz compacta de aislamiento de fallos
| Síntoma observado | Primera comparación decisiva | Dominio probable del fallo |
|---|---|---|
| Una consola selecciona Zona A pero envía Zona B | Etiqueta visible versus comando emitido | Atajo, macro, perfil o mapa de cliente obsoleto |
| Todas las consolas envían A, el servidor selecciona B | ID de solicitud o evento versus grupo resuelto | Plan de marcación PBX o tabla de enrutamiento de despacho |
| El grupo es correcto pero suena un altavoz SIP adicional | Membresía efectiva y medios/suscripción del receptor | Registro de grupo o configuración de terminal |
| El endpoint de red es correcto pero suena el área analógica incorrecta | Salida de puerta de enlace versus amplificador y esquema de cables | Relé, matriz PA o circuito de altavoz físico |
| El informe de zona incorrecta ocurre solo durante otra tarea | ID de eventos, fuentes de medios y estado de prioridad superpuestos | Programación concurrente, alarma o ruta de anulación |
Vuelva a probar un destino, sus vecinos y cada fuente afectada
Después de la corrección, pruebe el destino afectado desde el inicio de sesión y la consola del operador original. Confirme la pantalla, el comando, el grupo resuelto y los receptores activos. También pagine zonas vecinas para que la reparación no elimine membresía válida.
Repita los casos relevantes: paginación individual, paginación multizona aprobada, acción restringida de todas las zonas y cualquier ruta programada o activada por alarma que comparta la asignación modificada. Compare sesiones de despacho ya abiertas y recién iniciadas. Confirme que la zona prevista suene y que los receptores no previstos permanezcan inactivos; simplemente restaurar el atajo original no es suficiente.
Registre la causa raíz y evite la reincidencia
Registre las zonas previstas e incorrectas, la causa raíz, los registros, el cambio aprobado, la reversión y la nueva prueba. Cierre el incidente solo después de comprobar zonas relacionadas y confirmar que las funciones de emergencia siguen disponibles o tienen una medida compensatoria documentada.
Mantenga un registro de zonas controlado que vincule ID estables con edificios, endpoints y salidas PA. Los movimientos de zona, áreas renombradas, importaciones de plantillas de software y recableados requieren pruebas negativas específicas, así como una llamada exitosa al grupo previsto.
En una instalación industrial mixta, un GP600 SIP Paging Microphone puede proporcionar otra interfaz autorizada de selección de zona junto a una consola de despacho. Comparar los comandos resultantes del lado del servidor puede ayudar a aislar un problema de interfaz de operador, siempre que ambos usen el mismo servicio y permisos previstos. Las interfaces no necesitan comportarse de manera idéntica.
Fig. 3 - Tras una corrección de asignación, verifique el destino, las zonas adyacentes y las fuentes de despacho alternativas en condiciones de campo controladas.
Preguntas frecuentes
¿Pueden dos zonas de paginación compartir deliberadamente el mismo altavoz físico?
Sí, cuando el diseño permite expresamente cobertura o membresía superpuestas. El altavoz compartido debe tener un rol documentado en cada zona permitida y un resultado definido cuando dos fuentes le paginan simultáneamente. Las superposiciones no documentadas no son seguras de asumir como correctas.
¿Por qué podría aparecer un problema de zona incorrecta solo después de una conmutación por error del servidor?
Los nodos activos y en espera pueden usar diferentes versiones de tablas de enrutamiento, bases de datos de zonas o archivos de aprovisionamiento. Compruebe la sincronización y el enrutamiento de conmutación por error. Resincronice usando procedimientos compatibles y vuelva a probar ambos nodos.
¿Por qué una zona de paginación corregida vuelve a su estado anterior tras reiniciar un dispositivo?
El cambio activo puede haberse guardado solo en una configuración en ejecución, mientras que el aprovisionamiento automático restaura un perfil anterior al arrancar. Compruebe la fuente de configuración aprovisionada del dispositivo, la versión de plantilla, la política de gestión central y los registros de arranque. Actualice la configuración autoritativa mediante el proceso compatible, luego reinicie y vuelva a probar en una ventana controlada.
¿Cómo deben gestionarse los nombres de zona en pantallas de operador multilingües?
Utilice un identificador de zona interno estable y mantenga etiquetas de visualización específicas de idioma revisadas y asignadas a él. Distinga nombres de sitio similares. Valide los cambios de idioma y las importaciones sin alterar el ID de destino subyacente ni la autorización del operador.
¿Qué debe hacer un operador si se envía una advertencia de seguridad al área incorrecta?
Siga inmediatamente el procedimiento de comunicación de emergencia y afectación del sitio. Detenga o corrija el anuncio erróneo si está autorizado, notifique al responsable de la sala de control o al líder de seguridad y entregue el mensaje requerido a través de una ruta alternativa aprobada. Preserve la evidencia y mantenga una ruta de advertencia de respaldo aprobada.
