NXDN es un protocolo de radio móvil terrestre digital de banda estrecha diseñado para comunicaciones profesionales de voz y datos. Se utiliza en redes de radio privadas donde las organizaciones necesitan control directo sobre la cobertura, los grupos de conversación, el acceso al despacho y los procedimientos operativos sin depender completamente de las redes móviles públicas.

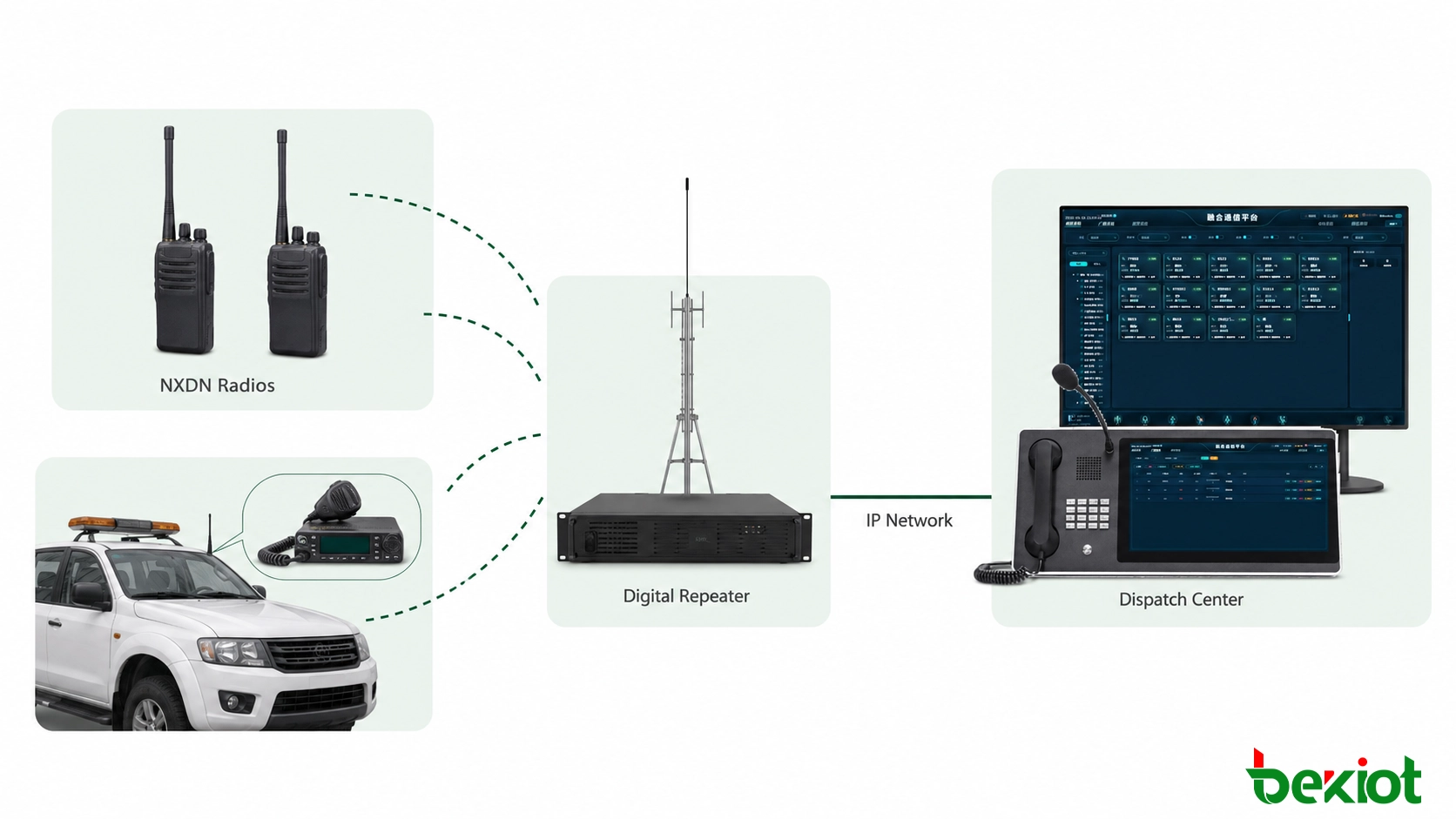

Una implementación puede ser tan simple como varios radios portátiles que se comunican a través de un repetidor, o puede incluir múltiples sitios, asignación automática de canales, despacho centralizado, grabación y conexiones a otros sistemas de comunicación. La arquitectura correcta depende de la cobertura, el volumen de tráfico, el espectro disponible y el nivel de control operativo requerido.

Producto relacionado: Puerta de enlace RoIP Becke

Un estándar de banda estrecha para radio profesional

NXDN, abreviatura de "Next Generation Digital Narrowband", fue desarrollado a través de una alianza técnica entre fabricantes de radio profesionales y ahora cuenta con el apoyo del Foro NXDN. Su interfaz aérea común también ha sido incluida en un informe de radiocomunicaciones de la Unión Internacional de Telecomunicaciones como tecnología de radio móvil terrestre digital.

A diferencia de los servicios de comunicación que dependen de un operador móvil, una red NXDN puede construirse como un sistema de radio controlado por la organización. Las frecuencias, repetidores, identidades de los suscriptores y grupos de conversación se planifican para un área de operación definida. Esto hace que la tecnología sea adecuada para sitios que requieren comunicación rápida de pulsar para hablar, cobertura predecible y responsabilidad clara en la gestión del sistema.

Los usuarios típicos incluyen plantas de fabricación, servicios públicos, operadores de transporte, puertos, aeropuertos, campus, equipos de administración de propiedades y organizaciones de servicios públicos. La misma interfaz aérea puede admitir comunicación directa de radio a radio, operación con repetidor convencional y redes troncalizadas.

La operación digital proporciona más que solo voz grupal básica. Dependiendo de los radios, repetidores y plataforma de gestión, un sistema puede admitir:

• Llamadas grupales para departamentos, turnos o equipos operativos.

• Llamadas individuales entre usuarios de radio autorizados.

• Datos de texto corto, estado y ubicación.

• Llamadas de emergencia y manejo de prioridad.

• Monitoreo de despacho y grabación de llamadas.

• Roaming multisitio y cobertura enlazada por IP.

Funciones como detección de caídas, posicionamiento por Bluetooth, vinculación de alarmas e integración de sistemas de video no están garantizadas únicamente por la interfaz aérea NXDN. Se implementan a través de terminales, aplicaciones, puertas de enlace y software de despacho compatibles. Estos requisitos deben definirse a nivel de sistema en lugar de asumirse a partir del protocolo de radio.

Lo que sucede a través del canal de radio

NXDN utiliza acceso múltiple por división de frecuencia (FDMA). Cada conversación de radio activa ocupa un canal de frecuencia asignado en lugar de un intervalo de tiempo dentro de una portadora más amplia. Esta es una de las principales diferencias técnicas entre NXDN y los sistemas de radio basados en TDMA.

El estándar admite espaciado de canales de 6,25 kHz y 12,5 kHz. En una configuración de 6,25 kHz, dos canales coordinados por separado pueden ubicarse dentro de un espectro equivalente a un canal analógico de 12,5 kHz. Esto puede mejorar la utilización del espectro, pero el plan de frecuencias real debe aprobarse de acuerdo con las normas locales de licenciamiento y coordinación.

La calidad del audio depende de toda la trayectoria de RF

El procesamiento de voz digital suprime el siseo de fondo que normalmente se escucha cuando una señal FM analógica se debilita. Por lo tanto, la voz puede permanecer clara en gran parte del área de cobertura utilizable. Sin embargo, cerca del borde de la cobertura, el audio digital puede deteriorarse rápidamente cuando el receptor ya no puede recuperar los datos de manera confiable.

Las afirmaciones de que un protocolo de radio siempre proporciona mejor audio deben tratarse con cuidado. La calidad percibida también depende del micrófono, la configuración del vocoder, la sensibilidad del receptor, la instalación de la antena, las interferencias de RF y el entorno acústico del usuario. Una prueba de cobertura en campo es más útil que confiar únicamente en una comparación de protocolos.

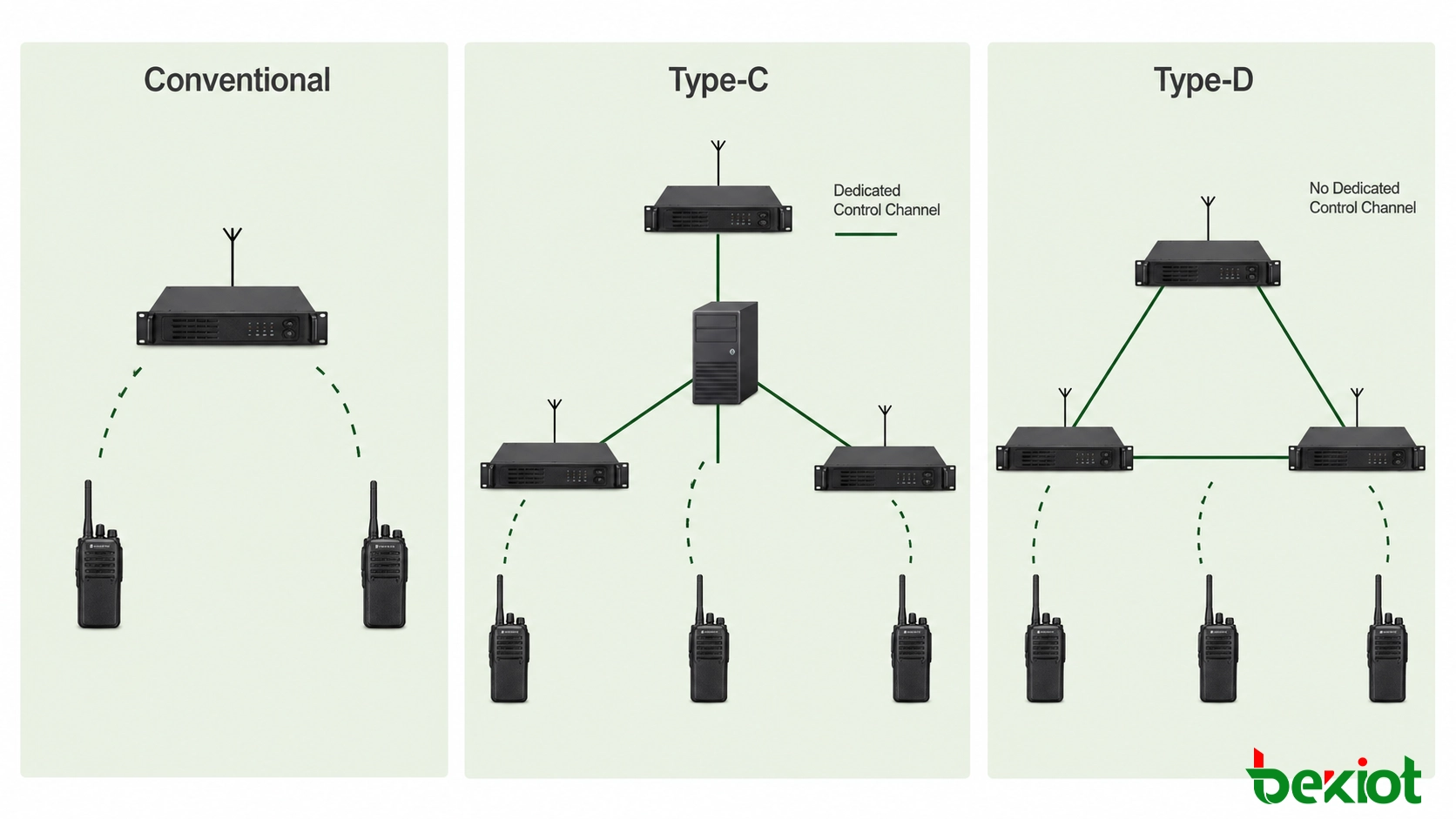

Elegir la estructura operativa adecuada

No todas las organizaciones necesitan una red troncalizada. El modo de operación debe seleccionarse de acuerdo con la cantidad de usuarios, los canales disponibles, el área de cobertura y el tráfico de llamadas esperado.

Operación directa y convencional

El modo directo permite que los radios compatibles se comuniquen sin repetidor cuando los usuarios están dentro del alcance de la radio. Proporciona una ruta de comunicación local simple para equipos pequeños, áreas de trabajo temporales y situaciones en las que no hay infraestructura fija disponible.

La operación convencional con repetidor extiende la cobertura al recibir una transmisión de radio y retransmitirla desde un sitio elevado o ubicado estratégicamente. Por lo general, a cada departamento o función se le asigna un canal fijo. Esta disposición es sencilla de operar y a menudo es adecuada para una sola planta, almacén, campus o área de servicio local.

Troncalización centralizada Tipo C

El Tipo C utiliza un canal de control dedicado. Los radios suscriptores se registran en la red y el sistema asigna un canal de tráfico disponible cuando se solicita una llamada. El control central admite una gestión eficiente de canales, colas de llamadas, reglas de prioridad y roaming en sistemas multisitio más grandes.

Esta arquitectura es apropiada cuando varios grupos de usuarios comparten un conjunto de canales de radio o cuando la organización necesita un control de acceso estructurado y una operación coordinada en áreas amplias. Debido a que el canal de control es fundamental para el procesamiento de llamadas, se debe incluir redundancia y recuperación ante fallas en el diseño.

Troncalización distribuida Tipo D

El Tipo D no reserva un canal de control dedicado. Las decisiones de troncalización se manejan a través de la lógica del sistema distribuido, lo que permite que los canales disponibles se utilicen para el tráfico. Puede proporcionar una estructura eficiente para sistemas pequeños y medianos que necesitan funciones de troncalización sin un canal de control asignado continuamente.

El Tipo D y el Tipo C no deben tratarse como opciones de configuración intercambiables. La compatibilidad de los radios, la arquitectura del repetidor, los requisitos de roaming y los planes de expansión deben confirmarse antes de seleccionar el tipo de sistema.

Comparación con DMR

Tanto NXDN como DMR admiten comunicaciones por radio digital profesional, pero organizan la capacidad de RF de manera diferente. NXDN utiliza FDMA con canales de 6,25 kHz o 12,5 kHz. DMR utiliza comúnmente TDMA de dos ranuras dentro de una portadora de 12,5 kHz, lo que permite que dos rutas de comunicación lógicas compartan esa portadora transmitiendo en intervalos de tiempo alternos.

Compare la capacidad utilizable, no solo el ancho de canal

El ancho de canal por sí solo no determina cuántos usuarios puede admitir un sistema. Los ingenieros también deben considerar la duración de las llamadas, el tráfico en horas pico, la capacidad de emergencia reservada y la cantidad de grupos que comparten cada canal. Una red convencional de poco uso puede funcionar de manera confiable con solo unas pocas frecuencias, mientras que un sitio con llamadas simultáneas frecuentes puede beneficiarse de la asignación dinámica de canales troncales.

Por lo tanto, la eficiencia de frecuencia debe evaluarse junto con el comportamiento operativo. Dos rutas de comunicación técnicamente disponibles brindan pocos beneficios si ambas están asignadas incorrectamente, afectadas por interferencias o no están disponibles en una ubicación crítica. La planificación de capacidad debe utilizar registros de llamadas reales o estimaciones de tráfico representativas, en lugar de confiar únicamente en la cantidad teórica de canales.

Ninguno de los dos métodos es automáticamente superior para todos los proyectos. NXDN puede ser atractivo cuando las asignaciones de frecuencia de 6,25 kHz, la operación FDMA o una flota NXDN existente influyen en el diseño. DMR puede ofrecer una gama más amplia de proveedores en algunos mercados y puede proporcionar dos rutas lógicas dentro de una portadora de 12,5 kHz.

Una evaluación práctica debe comenzar con las frecuencias disponibles, los radios existentes, los patrones de tráfico y la interoperabilidad requerida. Reemplazar una flota operativa simplemente porque otro protocolo parece más popular puede generar costos innecesarios sin mejorar la cobertura o los procedimientos operativos.

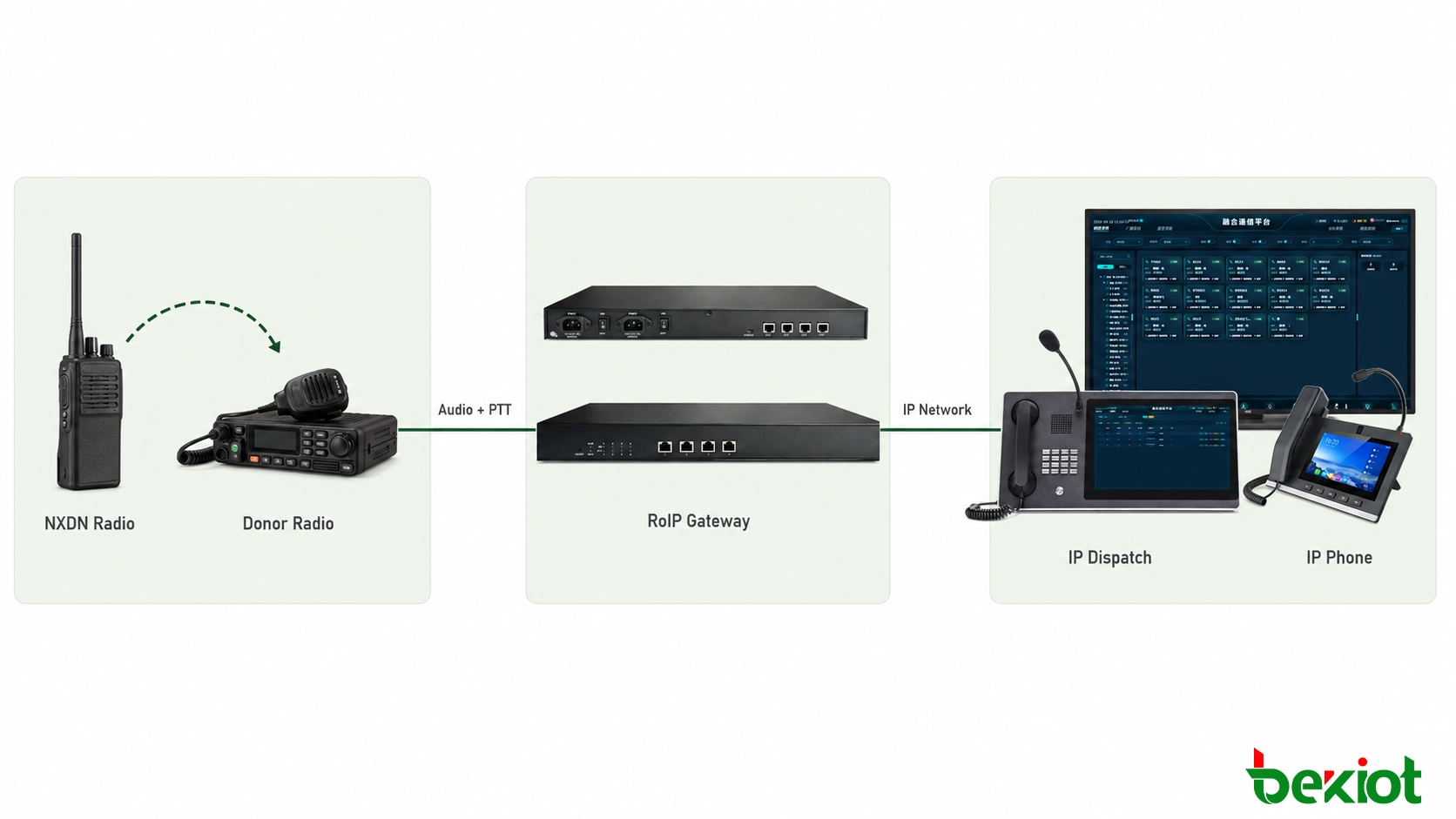

Llevar el tráfico de radio a un entorno de despacho IP

Una red de radio independiente es eficaz para la comunicación local por pulsar para hablar, pero las operaciones se vuelven más difíciles cuando los supervisores necesitan monitorear varios canales, coordinar sitios remotos o comunicarse con usuarios en diferentes sistemas. La integración RoIP transporta audio de radio y señales de control a través de una red IP para que los canales seleccionados puedan presentarse a una plataforma de despacho centralizada.

En muchas implementaciones, la puerta de enlace RoIP se conecta a una radio móvil o base compatible a través de audio de accesorios, control de pulsar para hablar y señales de detección de portadora o silencio. La puerta de enlace convierte esas interfaces físicas de audio y control en flujos y señalización que el sistema de despacho puede gestionar.

Este límite debe entenderse correctamente. Una puerta de enlace conectada a través de la interfaz de accesorios analógica de una radio no convierte directamente el protocolo aéreo NXDN en otro protocolo de radio. La radio conectada aún maneja la transmisión de RF, la identidad del suscriptor y la operación del protocolo. La puerta de enlace transporta el audio disponible y el estado de control al lado IP.

Una vez integrado, un despachador autorizado puede ser capaz de:

• Monitorear uno o más canales NXDN desde una consola central.

• Transmitir a un canal de radio seleccionado mediante controles de pulsar para hablar.

• Conectar sitios de radio remotos a través de una WAN existente.

• Grabar audio de canal con marcas de tiempo e información del operador.

• Incluir usuarios de radio en sesiones de despacho entre sistemas.

• Vincular la comunicación por radio con teléfonos IP, aplicaciones móviles u otras redes de radio.

Separe el transporte de voz del control de radio

Un diseño RoIP confiable trata el audio y el control de radio como rutas de ingeniería separadas. La interfaz de audio transporta el habla recibida y transmitida, mientras que las líneas de control manejan el pulsar para hablar, la detección de portadora y otros estados de radio compatibles. Una sincronización incorrecta entre estas rutas puede cortar las primeras palabras de una transmisión, mantener una radio activada después de que el operador suelte el PTT o permitir que el ruido de fondo abra el canal de despacho.

La puesta en servicio debe medir el retraso de activación del PTT, el tiempo de inicio del audio y el comportamiento de liberación. Si varios canales remotos están conectados a una plataforma de despacho, cada canal también debe tener un nombre operativo claro, permiso de acceso e indicación de ocupado. Los despachadores deben seleccionar ubicaciones como "Planta Norte" o "Canal de Mantenimiento" en lugar de trabajar con direcciones de puerta de enlace o nombres de modelos de radio.

La disponibilidad de funciones depende de cómo se implemente la interfaz de radio. La integración básica de audio y PTT puede no exponer las identificaciones de unidad, mensajes de texto, informes de GPS o estado de emergencia a la plataforma de despacho. Los proyectos que requieran estas funciones deben confirmar que la radio, la puerta de enlace y el software de despacho compartan una interfaz de datos o control compatible.

Planificación de una implementación confiable

El diseño del sistema debe comenzar con los requisitos operativos en lugar de las especificaciones de radio. Mapee las áreas que necesitan cobertura, los equipos que se comunican, la cantidad de llamadas simultáneas y la ruta de comunicación requerida durante una falla de red o energía.

1. Confirme la disponibilidad del espectro. Verifique las frecuencias, el espaciado de canales, la potencia de transmisión y las condiciones de licencia con la autoridad local correspondiente.

2. Realice un estudio del entorno de RF. Identifique el terreno, los edificios, las fuentes de interferencia, los vacíos de cobertura y las ubicaciones adecuadas para repetidores.

3. Estime el tráfico de llamadas. Determine si los canales fijos convencionales son suficientes o si se justifica una capacidad troncalizada compartida.

4. Defina grupos y permisos. Cree un plan claro para las identificaciones de radio, los grupos de conversación, el acceso de emergencia y la autoridad de despacho.

5. Verifique la compatibilidad de la interfaz. Confirme los niveles de audio, la lógica de PTT, la detección de portadora y las interfaces de datos compatibles antes de seleccionar una conexión RoIP.

6. Diseñe para fallas. Identifique qué funciones de radio locales deben permanecer disponibles cuando la WAN, el servidor de despacho o el sitio central no estén disponibles.

7. Pruebe condiciones operativas reales. Ponga en servicio la red con ruido de fondo normal, movimiento de vehículos, ubicaciones interiores y carga de red realista.

Diseñe la cobertura en torno a la posición de trabajo del usuario

Las predicciones de cobertura deben verificarse donde se utilizan realmente los radios: dentro de vehículos, junto a maquinaria, bajo tierra, dentro de edificios reforzados y cerca de grandes estructuras metálicas. Una señal medida en un estacionamiento abierto no prueba que la comunicación seguirá siendo confiable dentro de un taller o túnel.

Las pruebas deben incluir tanto el rendimiento del enlace ascendente como del descendente. Un usuario puede escuchar claramente el repetidor mientras que un radio portátil de baja potencia no puede alcanzarlo desde la misma ubicación. La posición de la antena, la pérdida del alimentador, la penetración en edificios y la orientación del radio portátil pueden crear una ruta desequilibrada. Por lo tanto, se deben incluir radios portátiles y móviles representativos en el estudio de cobertura final.

Las pruebas de aceptación deben cubrir llamadas directas, llamadas por repetidor, selección de grupo, llamadas individuales, comportamiento de canal ocupado, roaming, PTT de despacho, niveles de audio y recuperación después de una interrupción. Para sistemas multisitio, las pruebas deben realizarse a través de la WAN de producción en lugar de solo en una red de banco local.

Una solución bien diseñada no requiere que cada sistema de comunicación utilice la misma interfaz aérea. NXDN puede seguir sirviendo a los usuarios que necesitan cobertura de radio confiable, mientras que las puertas de enlace y el software de despacho proporcionan acceso controlado a redes telefónicas, de banda ancha y otras redes de radio. El resultado es una ruta de migración que protege la inversión de radio existente sin aislarla de las comunicaciones operativas más amplias.
