Un sistema de megafonía antiguo no necesita ser reemplazado automáticamente cuando un sitio migra a telefonía IP o despacho centralizado. Si los amplificadores, controladores de zona y altavoces siguen siendo operativos, una puerta de enlace de megafonía IP puede proporcionar el eslabón perdido entre la plataforma de voz en red y la entrada de audio analógica del equipo PA instalado.

El resultado es una actualización práctica: los operadores pueden realizar anuncios en vivo desde una consola de despacho, un teléfono de escritorio o un cliente móvil autorizado, mientras que los circuitos de amplificador y altavoces existentes continúan distribuyendo el sonido por todo el sitio. Este enfoque reduce los trabajos de construcción, acorta el tiempo de implementación y permite que los terminales de megafonía analógicos y nativos IP operen bajo el mismo plan de comunicaciones.

Producto relacionado:  Puerta de enlace de megafonía para intercomunicación

Por qué tiene sentido una actualización basada en puerta de enlace

Los sistemas PA tradicionales suelen estar construidos en torno a componentes duraderos: amplificadores montados en bastidor, selectores de zona, altavoces de techo, altavoces de bocina y largos tendidos de cable de altavoz. Estas piezas pueden seguir funcionando bien incluso si el método de control se limita a un micrófono local o una entrada analógica dedicada. Reemplazar cada dispositivo de campo únicamente para obtener acceso a la red puede generar costes innecesarios e interrupciones.

Una puerta de enlace de megafonía cambia la capa de control en lugar de toda la capa de distribución. Se conecta a la red IP, aparece como un terminal invocable en la plataforma de voz o despacho, y proporciona una salida de audio que el amplificador existente puede aceptar. Una vez que el terminal se incluye en el plan de marcación, los usuarios autorizados pueden llegar a un edificio, taller o zona de difusión sin tener que estar junto al bastidor PA.

Esta arquitectura es especialmente útil cuando un proyecto necesita:

• Conservar los amplificadores y circuitos de altavoces existentes.

• Extender el acceso de megafonía a consolas de despacho, teléfonos IP u oficinas remotas.

• Unificar zonas PA separadas en una interfaz de comunicación común.

• Añadir programación basada en red, grabación o vinculación de eventos a nivel de plataforma.

• Implementar altavoces IP nativos en nuevas áreas mientras se mantienen en servicio las zonas analógicas.

Qué cambia la puerta de enlace — y qué deja igual

La puerta de enlace cambia la forma en que se inicia y transporta una difusión. En lugar de depender únicamente de un micrófono situado junto al bastidor de amplificadores, el sitio gana un punto de megafonía direccionable por red. El operador puede seleccionar un destino con nombre, iniciar un anuncio en vivo y liberar el canal desde la misma interfaz utilizada para otras tareas de voz o despacho. Dependiendo de la plataforma circundante, el proyecto también puede añadir permisos de usuario, registros de llamadas, audio programado, grupos de difusión y acciones basadas en eventos.

No cambia el diseño eléctrico del circuito de altavoces. La potencia de salida del amplificador, la derivación de los altavoces, la pérdida en el cable, la impedancia, la cobertura acústica y los controles de volumen locales siguen formando parte del sistema PA existente. Si el sistema antiguo tiene cobertura débil, altavoces dañados o canales de amplificador sobrecargados, añadir una puerta de enlace de red no corregirá esos fallos. Por lo tanto, un estudio de actualización debe separar las limitaciones de control de los problemas de distribución de audio antes de aprobar la solución.

Esta distinción ayuda a establecer un alcance de proyecto realista. La puerta de enlace es el dispositivo frontera entre la comunicación en red y el audio analógico; no es un sustituto de cada componente detrás de esa frontera. Cuando el equipo PA instalado está en buen estado, esta separación es una ventaja porque permite modernizar el control sin alterar la infraestructura de campo que ya funciona.

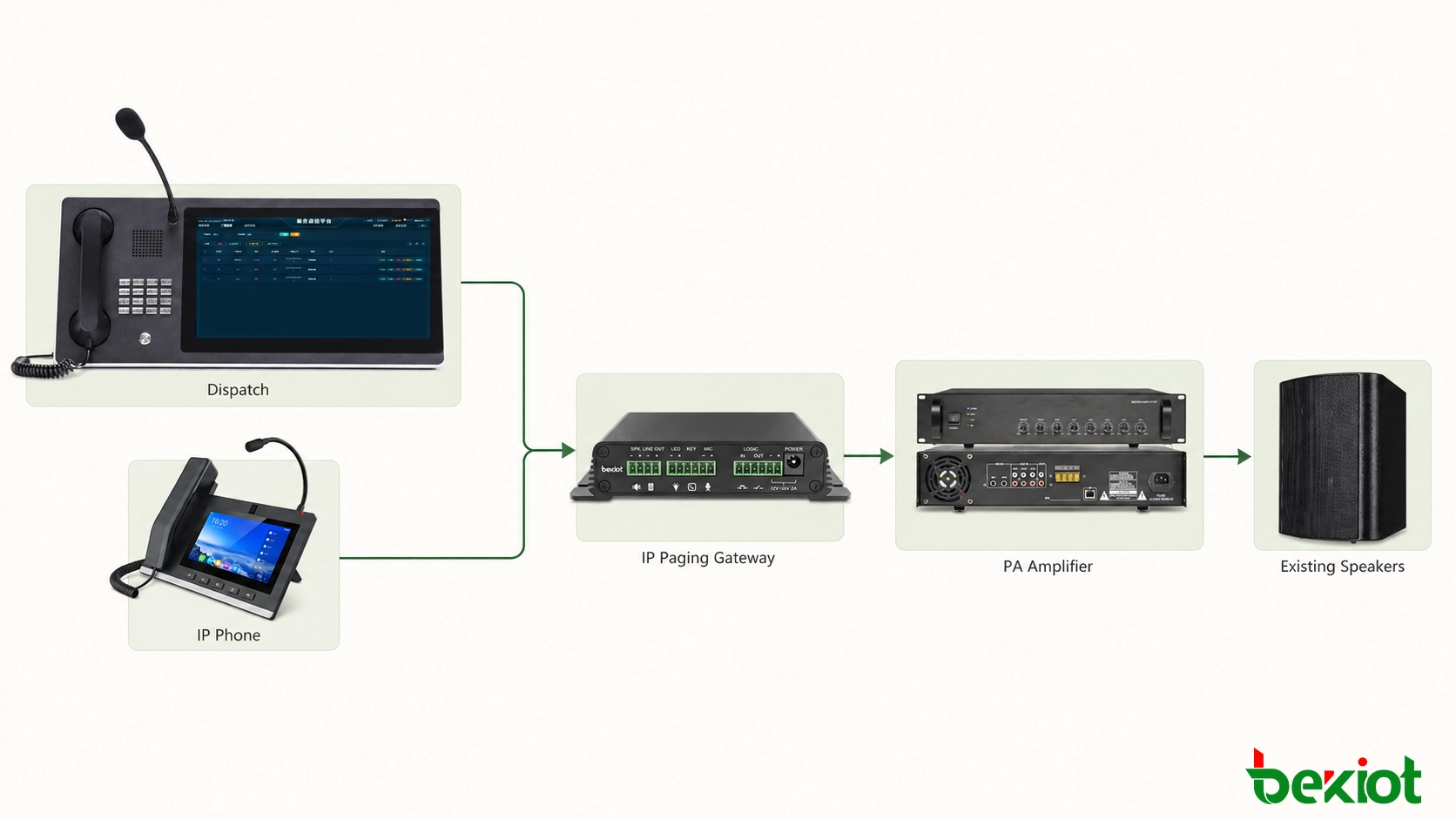

Cómo viaja la voz desde la red hasta el amplificador

El principio de funcionamiento es sencillo. En una implementación basada en SIP, la puerta de enlace se configura en la red y se registra en la plataforma de voz IP de manera muy similar a cualquier otro terminal de comunicaciones. La plataforma le asigna una extensión o un destino de megafonía. Cuando un operador llama a ese destino, la sesión SIP transporta el flujo de voz hasta la puerta de enlace, que convierte el medio en audio analógico.

El amplificador sigue siendo responsable de la amplificación de potencia y la distribución a los altavoces. La puerta de enlace es responsable del acceso a la red, el manejo de llamadas y la conversión de audio. Mantener estos roles separados es importante: la salida de nivel de línea de la puerta de enlace normalmente debe alimentar una entrada AUX, LINE IN o equivalente en el amplificador, no una salida de altavoz de alta tensión.

Una arquitectura de actualización práctica

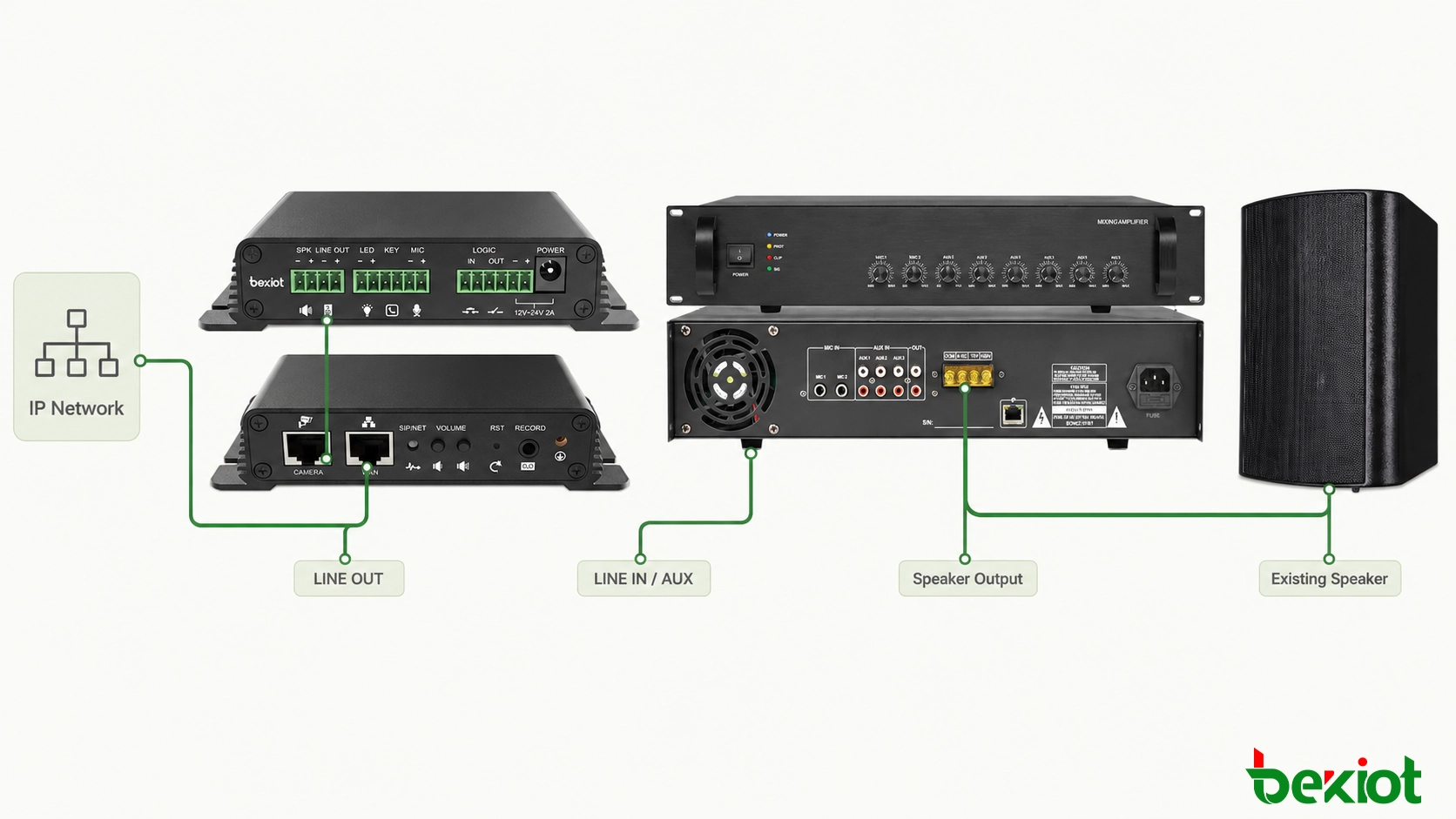

Una instalación básica de una sola zona necesita tres conexiones: Ethernet a la red de comunicaciones, alimentación para la puerta de enlace (si no se alimenta a través de la red) y audio analógico desde la puerta de enlace hasta el amplificador. El cable de audio físico depende de las interfaces disponibles. Por ejemplo, una puerta de enlace con salida de línea en bloque de terminales se puede conectar a una entrada RCA o balanceada de línea de un amplificador utilizando un cable correctamente cableado.

Antes de fabricar ese cable, confirme si la entrada del amplificador es balanceada o desbalanceada, su nivel de entrada nominal y su configuración de puesta a tierra. Una asignación incorrecta de pines puede causar bajo volumen, zumbido, distorsión o pérdida de un canal de audio. Se recomienda cable blindado y una estrategia de puesta a tierra limpia alrededor de los bastidores de equipos y áreas industriales con ruido eléctrico.

Tres modelos de implementación comunes

Amplificador único, destino de megafonía único. Este es el modelo más sencillo. Una puerta de enlace alimenta una entrada de amplificador, y la plataforma presenta toda la red de altavoces como un único destino. Es adecuado para un almacén pequeño, tienda, planta de oficinas o edificio independiente donde cada anuncio debe llegar a la misma área. Las principales tareas de diseño son el registro del terminal, la coincidencia de niveles de audio y un nombre de extensión claro.

Matriz PA central con varias zonas. Los sitios más grandes pueden tener ya una matriz, un selector de zona o un bastidor de amplificadores multicanal. La puerta de enlace suministra el programa de audio, mientras que el controlador PA determina a dónde se envía ese programa. La selección de zona puede realizarse manualmente en el bastidor PA, mediante contactos de control o a través de una interfaz compatible. Este modelo conserva la lógica de zonificación existente pero requiere una coordinación cuidadosa entre la sesión de voz y la acción de control de zona.

Puertas de enlace distribuidas en varias ubicaciones. Una organización con campus o múltiples sedes puede colocar una puerta de enlace junto al amplificador en cada edificio o instalación remota. Todos los terminales se registran en la plataforma central, dando a la sala de control destinos con nombres individuales y grupos para todo el sitio. Mantener corto el recorrido del audio analógico puede reducir el ruido, mientras que la red IP transporta la llamada a larga distancia. Se debe considerar la resiliencia de la WAN, la alimentación de respaldo local y el efecto de una caída de la plataforma central para cada ubicación.

Manejo de más de una zona de difusión

El diseño de zonas depende del controlador PA existente. Un proyecto puede utilizar un terminal de puerta de enlace dedicado para cada zona analógica independiente, o alimentar una puerta de enlace a una matriz PA que ya selecciona zonas. Cuando el controlador instalado acepta cierres de contacto, se pueden utilizar las E/S de la puerta de enlace o una interfaz de relé externa para coordinar el audio con la selección de zona. La lógica de megafonía debe acordarse antes de asignar el hardware; de lo contrario, una actualización aparentemente simple puede dejar a los operadores con nombres de destino poco claros o anuncios inesperados para todas las zonas.

El plan de marcación debe utilizar nombres operativos en lugar de etiquetas de equipo. "Taller Este", "Edificio de Administración" y "Todas las áreas de producción" son más fáciles de entender para un despachador que los números de extensión de la puerta de enlace. Los permisos pueden entonces evitar que los usuarios generales accedan a grupos sensibles o de todo el sitio. Si varios usuarios pueden llamar a la misma zona, el sistema también necesita una política de ocupación definida: rechazar la segunda llamada, ponerla en cola o permitir que una fuente de mayor prioridad interrumpa el anuncio actual.

El manejo de prioridades debe diseñarse a lo largo de toda la ruta. Dar a una consola de emergencia una mayor prioridad en la plataforma IP no es suficiente si el amplificador analógico sigue reproduciendo otra fuente local. El amplificador o la matriz PA deben proporcionar una entrada de prioridad adecuada, un contacto de silencio o un método de control. La prueba de puesta en servicio debe confirmar que la fuente prioritaria seleccionada toma el control, que el audio de menor prioridad se suprime según lo previsto y que el funcionamiento normal vuelve después de que finalice el mensaje urgente.

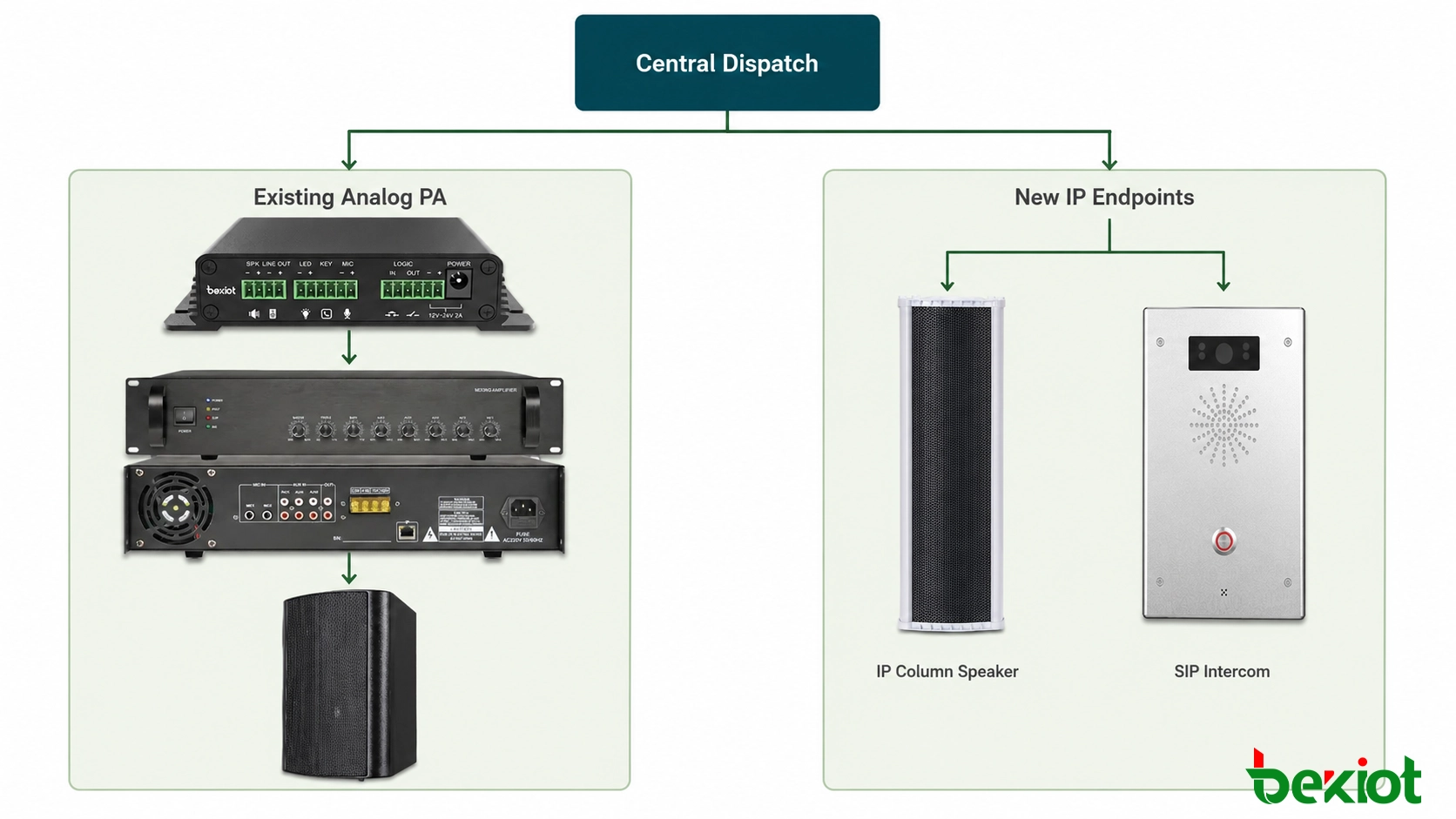

Ejecución conjunta de terminales analógicos y IP

La actualización no impide una modernización posterior. Las zonas analógicas existentes pueden permanecer detrás de puertas de enlace, mientras que los nuevos edificios o áreas remotas utilizan altavoces IP y terminales de intercomunicación. Ambos tipos de terminales pueden agruparse a nivel de plataforma cuando el sistema seleccionado admita grupos de megafonía. Este enfoque por etapas permite la expansión sin forzar una migración completa del sitio en un solo día.

Los grupos híbridos deben probarse tanto en sincronización como en cobertura. Los altavoces de red y la ruta de amplificador analógico pueden no comenzar la reproducción exactamente en el mismo momento. Una pequeña diferencia suele ser aceptable cuando las zonas están físicamente separadas, pero puede crear un eco audible donde se superponen las áreas de cobertura. En espacios acústicos compartidos, puede ser necesario un ajuste de retardo o una agrupación de zonas diferente.

Integración opcional de control y eventos

Algunos proyectos necesitan más que una ruta de voz en vivo. Una entrada de contacto seco puede permitir que un botón, un panel de alarma o una señal de máquina soliciten una acción predefinida. Un contacto de salida puede operar una baliza de advertencia, habilitar una entrada de amplificador o señalar a otro controlador. Estas funciones deben tratarse como lógica de control explícita, no como suposiciones basadas en la presencia de un terminal de E/S.

Para cada evento, documente la fuente de disparo, las zonas de destino, el contenido de audio, la prioridad, la condición de reinicio y el comportamiento esperado tras una interrupción de red o alimentación. Si se utilizan mensajes grabados, defina dónde se almacena el archivo de audio y qué dispositivo es responsable de la reproducción. Una propiedad clara previene un problema común de puesta en servicio en el que la plataforma de voz, la puerta de enlace y el controlador PA están configurados correctamente de forma aislada, pero la secuencia automatizada completa no funciona.

Lista de verificación de instalación y puesta en servicio

Los buenos resultados dependen más del estudio del sitio y del proceso de puesta en servicio que del número de dispositivos. La siguiente secuencia mantiene las comprobaciones de red, audio y operativas lo suficientemente separadas para identificar fallos rápidamente.

1. Estudie el equipo PA instalado. Registre los tipos de entrada del amplificador, controles de zona, carga de altavoces, micrófonos locales, entradas de prioridad y cualquier interfaz de alarma de incendio o evacuación.

2. Defina quién puede llamar a qué zona. Cree nombres de extensión claros, grupos de megafonía y permisos para despachadores, teléfonos y usuarios móviles.

3. Prepare la red. Asigne direccionamiento, política de VLAN de voz, reglas de calidad de servicio y rutas de firewall apropiadas para la plataforma. Los sitios remotos deben probarse a través de la WAN real, no solo en un banco de pruebas.

4. Registre y verifique el terminal. Confirme que la puerta de enlace permanece en línea, recibe llamadas de dispositivos autorizados y libera cada sesión correctamente.

5. Conecte la ruta de audio. Utilice el cable correcto (terminal a terminal, terminal a RCA o cable balanceado) para la entrada del amplificador. No conecte la salida de línea a un circuito de nivel de altavoz.

6. Ajuste la ganancia por etapas. Comience con niveles de salida y de amplificador conservadores, luego auméntelos mientras verifica la inteligibilidad, el recorte, el zumbido de fondo y la realimentación acústica.

7. Pruebe casos operativos reales. Verifique zonas individuales, grupos de llamada general, condiciones de ocupación, finalización de llamadas, contenido programado, recuperación de alimentación y el comportamiento de cualquier micrófono de respaldo local.

Pruebe la inteligibilidad, no solo el volumen

Un anuncio fuerte no es necesariamente claro. La puesta en servicio debe utilizar un mensaje de prueba hablado coherente y evaluar cada área representativa con el ruido de fondo normal presente. Escuche si hay consonantes recortadas, exceso de graves, zumbidos, realimentación y grandes diferencias entre zonas. Si la entrada del amplificador se excita demasiado, reducir el volumen del altavoz no eliminará la distorsión ya creada anteriormente en la cadena de señal.

La ganancia de audio debe ajustarse desde la fuente hasta el destino: nivel del micrófono del operador, nivel de medios de la plataforma, salida de línea de la puerta de enlace y entrada del amplificador o nivel maestro. Cambie una etapa a la vez y registre los ajustes aceptados. Esto proporciona una línea de base repetible si se reemplaza el equipo o si una visita de mantenimiento posterior informa que los anuncios se han vuelto más silenciosos o distorsionados.

Incluya comprobaciones de red y seguridad

Dado que la megafonía se convierte en un servicio de red, la seguridad del terminal es parte del diseño de audio. Reemplace las credenciales predeterminadas, restrinja el acceso de administración, mantenga la sincronización horaria consistente y haga una copia de seguridad de la configuración final. Coloque los dispositivos de voz en un segmento de red apropiado y permita solo las rutas de señalización, medios y administración que el sistema requiere. Un terminal de megafonía no debe exponerse directamente a Internet público únicamente para simplificar el acceso remoto.

La configuración de calidad de servicio debe verificarse de extremo a extremo, especialmente en enlaces WAN compartidos. La pérdida de paquetes, la fluctuación o el enrutamiento inestable pueden convertir una llamada exitosa en un anuncio ininteligible. La prueba de aceptación debe incluir llamadas durante una carga de red realista, no solo cuando el sitio está tranquilo. Para instalaciones remotas, pruebe la recuperación tras la pérdida de enlace y confirme si la megafonía local permanece disponible cuando no se pueda acceder a la plataforma central.

Dónde encaja mejor este enfoque

La integración basada en puerta de enlace funciona bien en fábricas, almacenes, escuelas, hospitales, campus de oficinas, instalaciones de transporte, centros comerciales y ubicaciones de servicios públicos donde una red PA analógica ya cubre las áreas requeridas. También es útil en proyectos de múltiples sitios: un equipo de despacho central puede llegar a amplificadores remotos a través de la red IP, sujeto al diseño de seguridad, ancho de banda y resiliencia del sitio.

• Fabricación y logística: Conecte naves de producción, áreas de carga y almacenes a una central de despacho, manteniendo los altavoces de bocina de alta potencia diseñados para entornos ruidosos.

• Escuelas y campus empresariales: Permita que las oficinas autorizadas llamen a edificios individuales o áreas comunes, mientras que el contenido programado y los anuncios rutinarios se gestionan centralmente.

• Hospitales y centros de atención: Integre áreas de megafonía general sin alterar los circuitos de altavoces de las salas existentes, sujeto a requisitos de privacidad, prioridad y operativos locales.

• Instalaciones de transporte y públicas: Extienda los anuncios de la sala de control a los amplificadores heredados de vestíbulos, andenes o áreas de estacionamiento, y añada terminales IP durante expansiones posteriores.

• Servicios públicos y sitios remotos: Proporcione acceso central a subestaciones, instalaciones de agua o ubicaciones no atendidas, preservando al mismo tiempo un micrófono local u otra ruta de respaldo.

El enfoque es menos adecuado cuando el cableado del amplificador o los altavoces existentes no es fiable, cuando es obligatoria una supervisión precisa por altavoz, o cuando el sistema de voz de emergencia requerido debe cumplir normas para las que el equipo PA instalado nunca fue diseñado. En esos casos, la puerta de enlace puede seguir siendo parte de la solución, pero no puede compensar un hardware de campo inadecuado ni reemplazar un diseño de seguridad de vida conforme.

Por lo tanto, una actualización por fases debe incluir un límite de reemplazo. Las zonas en buen estado pueden integrarse primero, mientras que las secciones dañadas o no conformes se programan para su renovación. Se pueden introducir nuevos altavoces IP donde la supervisión individual de terminales, la zonificación flexible o una expansión más fácil proporcionen un beneficio operativo claro. Esto evita tratar "analógico" e "IP" como una decisión de todo o nada y le da al proyecto una ruta de migración controlada.

Para la mayoría de los proyectos de actualización, el mejor primer paso no es seleccionar un dispositivo. Es mapear la ruta de señal actual, la estructura de zonas y el flujo de trabajo del operador. Una vez que estos tres elementos están claros, la puerta de enlace puede colocarse en el límite correcto entre la comunicación en red y la amplificación analógica, con un plan de pruebas que refleje cómo el sitio utilizará realmente el sistema.
