Una puerta de enlace Radio over IP puede estar en línea, ser accesible y transmitir audio, mientras que la ruta de comunicación general sigue funcionando mal. En las implementaciones sobre el terreno, los problemas más difíciles no suelen ser si la puerta de enlace puede conectarse, sino dónde se está introduciendo el retardo, por qué la respuesta PTT cambia entre sitios, o por qué el audio se vuelve inestable solo cuando la WAN está ocupada.

Estos fallos son más fáciles de resolver cuando el sistema RoIP se trata como una serie de secciones medibles en lugar de como una caja negra de extremo a extremo. La activación de la radio, el procesamiento de la puerta de enlace, el transporte de paquetes, el manejo de VPN, el almacenamiento en búfer de jitter y la ruta de RF remota pueden contribuir cada uno con su propio retardo o punto de fallo.

Para el trabajo de implementación, la pregunta útil no es simplemente si la puerta de enlace está configurada correctamente. Es si cada sección de la cadena de comunicación ha sido medida, verificada y documentada.

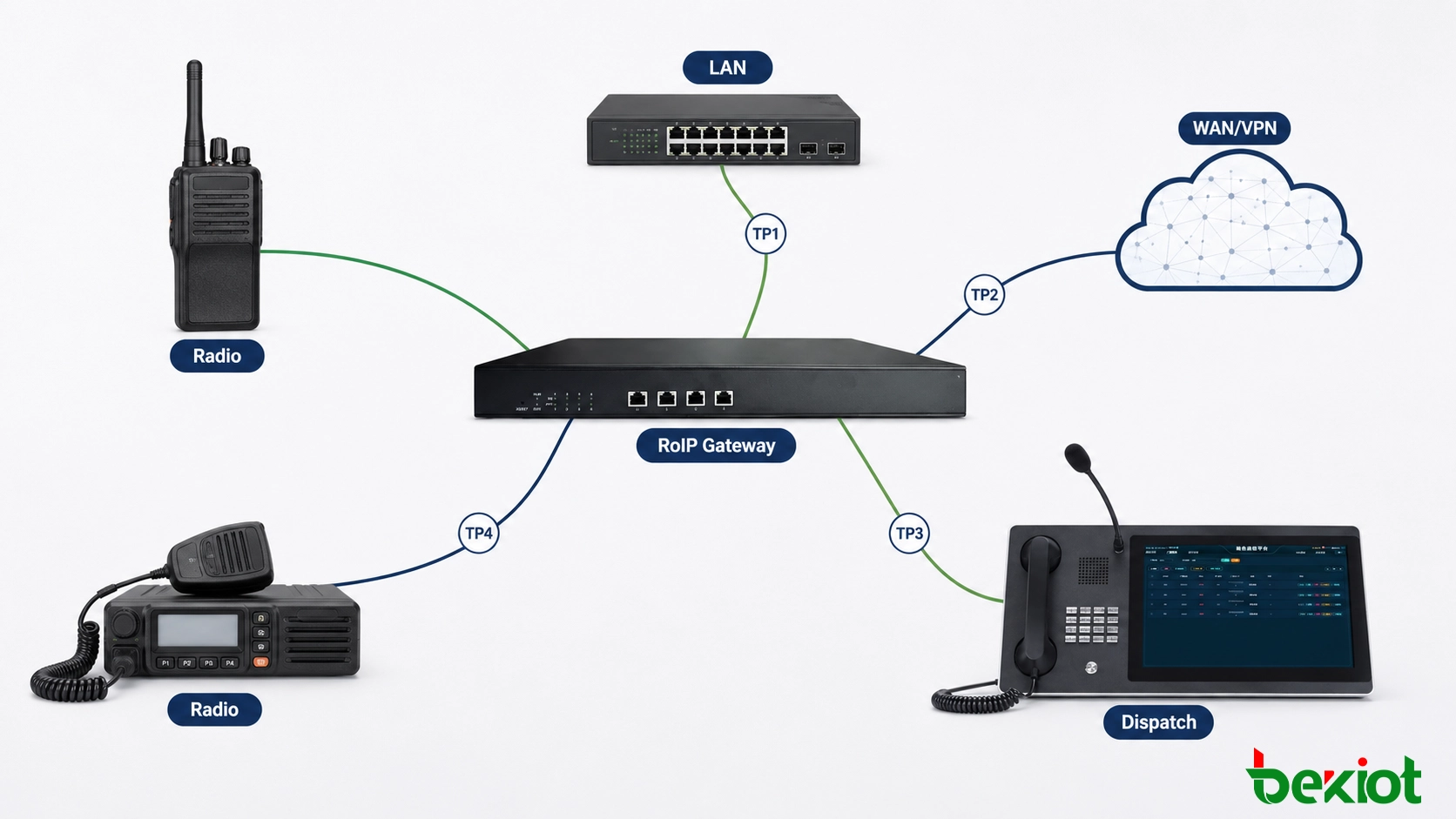

1. Trace la ruta RoIP antes de cambiar parámetros

Antes de cambiar la configuración de códecs, los retardos de PTT o las políticas de QoS, dibuje la ruta de comunicación real utilizada por el proyecto. Incluya el equipo de radio y los dispositivos de red entre los dos extremos.

Una ruta típica de múltiples sitios puede ser:

Radio → Puerta de enlace RoIP → Conmutador LAN → Enrutador → VPN/WAN → Enrutador → Plataforma de despacho o puerta de enlace remota → Radio

La topología exacta puede ser más complicada. Un sitio remoto puede usar fibra como conexión principal y 4G/5G como respaldo. Un centro de control puede colocar la plataforma RoIP detrás de un cortafuegos. Algunos proyectos también separan el tráfico de radio en una VLAN dedicada o lo enrutan a través de una VPN corporativa.

Lo importante durante la puesta en servicio es saber dónde termina una sección y dónde comienza la siguiente.

Los puntos de prueba útiles normalmente incluyen:

• audio de recepción de radio que ingresa a la puerta de enlace;

• audio de transmisión de la puerta de enlace que ingresa a la radio;

• salida PTT de la puerta de enlace;

• activación de la transmisión de radio;

• medios IP que salen de la puerta de enlace local;

• medios IP que llegan al punto final remoto;

• salida de audio de la puerta de enlace remota;

• y la transmisión de RF final que escucha la radio receptora.

Este mapa se convierte en la base para cada prueba posterior. Si un operador informa audio retrasado o entrecortado, el ingeniero puede verificar cada sección por separado en lugar de cambiar varios parámetros no relacionados al mismo tiempo.

Solución RoIP relacionada: Sistema de puerta de enlace Radio Over IP

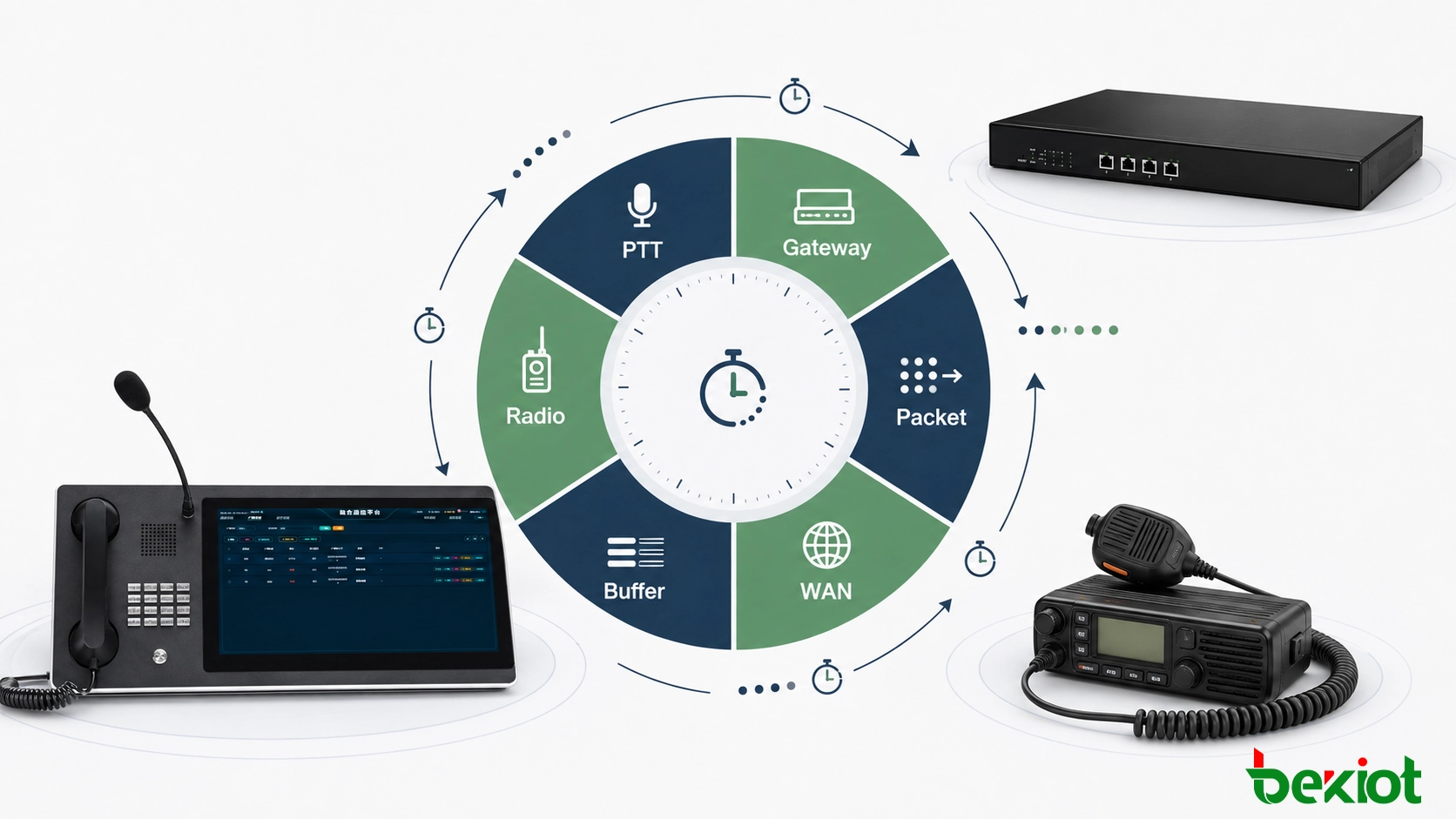

2. Elabore un presupuesto de latencia para la ruta de radio completa

Un solo resultado de ping no describe el tiempo de respuesta de RoIP. Ping muestra principalmente la accesibilidad de la red y el retardo de ida y vuelta IP. El operador de radio experimenta una cadena más larga que comienza cuando se solicita PTT y termina cuando la voz útil llega a la radio remota.

Para la solución de problemas, divida el retardo total en componentes separados:

Respuesta RoIP total = Procesamiento de PTT + Procesamiento de la puerta de enlace local + Paquetización + Transporte IP + Búfer de jitter + Procesamiento remoto + Activación de radio + Retardo del sistema RF

La contribución exacta de cada componente depende del equipo y la red. El propósito de un presupuesto de latencia no es forzar cada proyecto a un número fijo. Es identificar dónde se está agregando realmente el retardo.

Separe el retardo de red del retardo de radio

Suponga que la ruta WAN es estable pero los usuarios aún informan que la respuesta PTT se siente lenta. Reducir la latencia de la red puede no resolver el problema si la mayor parte del retardo proviene del tiempo de activación de la radio o de un búfer de jitter grande.

También puede ocurrir lo contrario. La activación de la radio puede ser rápida en ambos sitios, pero una ruta WAN o VPN muy cargada introduce retardo variable entre las puertas de enlace.

Estas dos fallas requieren diferentes acciones correctivas, por lo que el retardo total debe dividirse en secciones medibles.

Mida la misma ruta bajo diferentes condiciones

Registre la latencia con la red inactiva, luego repita la misma prueba durante el tráfico comercial normal. Si es posible, pruebe nuevamente mientras la WAN se somete intencionalmente a una carga controlada.

Una comparación útil es:

• latencia de red inactiva;

• latencia de producción normal;

• latencia de carga máxima;

• y latencia del enlace de respaldo, si se utiliza una WAN secundaria.

Un enlace que es aceptable cuando está inactivo pero se vuelve inconsistente durante el tráfico de producción generalmente apunta a un problema de capacidad de red, colas o calidad de ruta en lugar de un problema de interfaz de radio.

3. Mida el tiempo PTT-a-audio en lugar de adivinar

El tiempo PTT a menudo se ajusta por prueba y error. Un método más confiable es medir varios eventos en secuencia e identificar exactamente dónde comienza el audio útil.

Por ejemplo:

• T0: se emite el comando PTT remoto;

• T1: la salida PTT de la puerta de enlace cambia de estado;

• T2: la radio conectada entra en modo de transmisión;

• T3: la portadora de RF está disponible;

• T4: la voz útil comienza en el canal de RF.

La diferencia entre estos puntos proporciona información mucho más útil que simplemente describir el sistema como que tiene "alta latencia de PTT".

Si el retardo entre T0 y T1 es excesivo, investigue la señalización de control o el procesamiento de la puerta de enlace. Si T1 ocurre rápidamente pero T2 o T3 es lento, se debe verificar el equipo de radio o la interfaz de radio. Si la portadora de RF ya está establecida pero la voz llega tarde, investigue la ruta de audio y el almacenamiento en búfer de medios.

Use la radio real al configurar el tiempo de adelanto

El tiempo de adelanto de PTT debe coincidir con la radio o repetidor conectado. Diferentes equipos pueden requerir diferentes intervalos entre la activación de PTT y el audio útil.

Un valor copiado de otro proyecto puede parecer que funciona pero aún así producir voz recortada o retardo innecesario.

El mismo principio se aplica al tiempo de liberación. Si PTT se libera antes de que el audio final salga de la radio, la última sílaba puede cortarse. Si se mantiene demasiado tiempo, el canal permanece ocupado después de que termine la voz.

El objetivo no es el retardo más corto posible. El objetivo es el tiempo más corto que aún produce transmisiones completas y repetibles con el equipo de radio real.

4. Verifique la QoS bajo congestión, no desde pantallas de configuración

La QoS debe demostrarse mediante el comportamiento del tráfico en lugar de asumirse desde una página de configuración.

Una puerta de enlace puede marcar el tráfico en tiempo real correctamente mientras un conmutador intermedio, cortafuegos, dispositivo VPN o servicio WAN cambia o ignora esa marca. Por lo tanto, la configuración puede verse correcta en ambos extremos mientras el tráfico RoIP aún compite con datos masivos durante la congestión.

Una prueba práctica es observar la ruta RoIP bajo carga controlada.

La prueba se puede realizar por etapas:

1. Establezca una llamada de radio normal y registre latencia, jitter y pérdida de paquetes.

2. Introduzca tráfico de fondo en la misma ruta WAN.

3. Repita las pruebas de PTT y audio.

4. Verifique si las marcas de paquetes permanecen sin cambios a lo largo de la ruta.

5. Inspeccione las colas del enrutador o cortafuegos donde ocurre la congestión.

6. Compare el resultado con la línea base de red inactiva.

Si la ruta RoIP permanece estable mientras aumenta el tráfico de fondo, la política de red está haciendo su trabajo. Si la voz comienza a cortarse o la latencia varía bruscamente, investigue el ancho de banda disponible y el comportamiento de las colas antes de cambiar la configuración de audio de la puerta de enlace o de la radio.

La QoS no puede reemplazar el ancho de banda suficiente

El manejo prioritario ayuda al tráfico en tiempo real durante la contención, pero no crea capacidad que no existe. Un enlace WAN permanentemente saturado aún necesita una solución de ancho de banda o ingeniería de tráfico.

Esto es especialmente importante en redes donde RoIP comparte la misma conexión con CCTV, sincronización de archivos, aplicaciones de oficina u otros servicios de gran volumen.

Verifique los enlaces de respaldo por separado

Si un proyecto utiliza 4G/5G u otra conexión secundaria, no asuma que el comportamiento de QoS de la WAN principal también se aplica a la ruta de respaldo.

La ruta de respaldo puede tener diferentes características de latencia, jitter, pérdida de paquetes o políticas de tráfico. Por lo tanto, debe medirse como una ruta de comunicación separada.

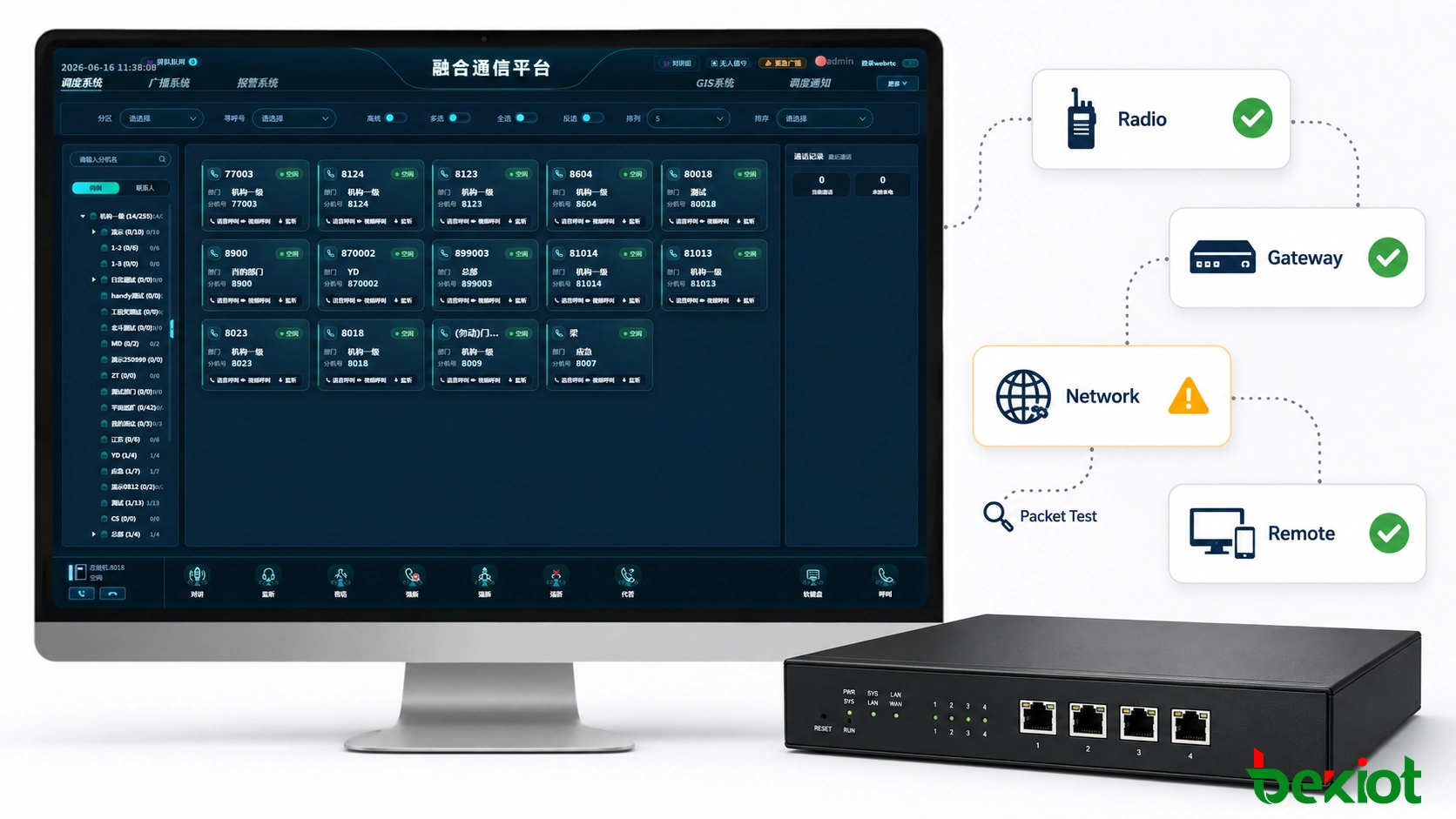

5. Localice la falla por segmento

Cambiar varios parámetros de la puerta de enlace a la vez dificulta la solución de problemas porque la falla original desaparece entre los cambios de configuración. Un mejor método es aislar la ruta y determinar qué sección muestra primero el problema.

Use secciones conocidas como buenas para reducir la búsqueda

Si el audio local de radio a puerta de enlace ya ha sido verificado, no ajuste repetidamente esa interfaz mientras investiga un problema de WAN. Mantenga cada sección verificada sin cambios y avance al siguiente punto de prueba.

El mismo método funciona en la dirección opuesta. Si RTP u otros medios IP llegan a la puerta de enlace remota sin pérdida de paquetes pero la salida de RF es deficiente, es poco probable que el ajuste de red corrija el problema.

Las pruebas basadas en segmentos son particularmente útiles en sistemas de múltiples sitios porque el mismo modelo de puerta de enlace puede funcionar correctamente en varias ubicaciones mientras un sitio se comporta de manera diferente. Comparar los puntos de medición entre un sitio bueno y uno malo puede identificar rápidamente si la diferencia está en la interfaz de radio, la ruta WAN o la red local.

6. Registre una línea base de implementación antes de la entrega

Un sistema RoIP es más fácil de mantener cuando los valores finales de trabajo se registran antes de la entrega. Sin una línea base, un reemplazo posterior del enrutador, un cambio de radio o una actualización de software pueden dejar a los técnicos inseguros de si los parámetros actuales son originales o ya han sido modificados.

El registro de implementación debe contener los valores que son útiles para la comparación, no todas las páginas de la configuración del equipo.

Las mediciones deben registrarse desde la ruta de producción real en lugar de copiarse de una configuración de laboratorio. Cuando sea posible, mantenga tanto los valores operativos normales como los resultados registrados durante las pruebas de red ocupada o de conmutación por fallo.

Esta línea base se vuelve útil cada vez que un componente cambia. Si un nuevo enrutador aumenta la latencia, una radio de reemplazo requiere un tiempo de adelanto de PTT diferente, o un nuevo servicio WAN introduce un jitter más alto, el equipo de mantenimiento tiene una condición de trabajo anterior para comparar.

Por lo tanto, la implementación de una puerta de enlace Radio over IP no finaliza cuando los dispositivos muestran un estado en línea. Finaliza cuando la ruta de comunicación se ha medido sección por sección, el tiempo PTT se ha verificado con el equipo de radio real, el comportamiento de la red se ha probado bajo carga y los valores finales de trabajo se han registrado para futuras soluciones de problemas.
