La manipulación automatizada de carga no elimina la necesidad de comunicación por voz. Las tripulaciones de los buques, los operadores de equipos, los equipos de seguridad y el personal de mantenimiento siguen dependiendo de los canales de radio VHF marítima u otros canales de radio bidireccionales cuando el trabajo debe coordinarse de inmediato. El problema aparece cuando el centro de control se aleja del frente de agua: los operadores pueden ver la terminal a través de cámaras y software de gestión, pero una radio portátil en la sala de control puede que ya no alcance a las personas que realizan el trabajo.

Una puerta de enlace Radio sobre IP (RoIP) cierra esta brecha sin exigir que el puerto reemplace su red de radio establecida. Instalada junto al equipo de radio en la terminal, la puerta de enlace transporta la voz y el control de pulsar para hablar (PTT) a través de la red IP del puerto. El despachador remoto puede entonces comunicarse con las radios de campo desde la misma consola utilizada para la intercomunicación, la megafonía y las llamadas operativas.

El requisito no se limita a las llamadas rutinarias de barco a tierra. Un operador remoto puede necesitar coordinar un cambio de atraque, confirmar que un carril de grúa está despejado, contactar a un equipo de mantenimiento junto a equipos automatizados o transmitir una instrucción operativa durante condiciones de poca visibilidad. Estas llamadas suelen ser cortas, pero son sensibles al tiempo e involucran a personas que utilizan diferentes dispositivos de comunicación. Por lo tanto, la solución debe preservar la inmediatez de la radio y, al mismo tiempo, poner el canal a disposición dentro del entorno de despacho más amplio del puerto.

Por qué falla la comunicación por radio directa

Un enlace de radio convencional entre dos equipos portátiles funciona mejor cuando el despachador se encuentra dentro del área de cobertura diseñada. En un puerto automatizado u operado remotamente, la sala de control puede estar ubicada en un campus de oficinas, un centro de operaciones u otro sitio seguro lejos del muelle. La distancia, las pilas de contenedores, las grúas, los edificios y el terreno local pueden hacer que la cobertura de radio directa sea poco fiable o imposible.

Enviar al personal de despacho de vuelta al frente de agua simplemente para usar una radio va en contra del propósito de las operaciones remotas. También introduce viajes evitables, retrasa la toma de decisiones y coloca a más personal cerca de maquinaria en movimiento. Instalar una radio de alta potencia en la oficina remota tampoco es siempre una respuesta acertada: el sitio puede carecer de la infraestructura de antena adecuada, y la trayectoria de radio larga sigue expuesta a los mismos obstáculos físicos.

El enfoque más práctico es mantener la radio VHF y la antena donde la cobertura de radio ya está probada—es decir, en la sala de equipos del puerto—y extender la posición del operador a través de la red existente. Esto separa las dos partes de la ruta de comunicación:

• El enlace de radio local cubre los buques, los equipos de muelle y los trabajadores móviles.

• El enlace IP transporta audio y control entre el puerto y el centro de control remoto.

Estos dos dominios de cobertura deben evaluarse por separado. Una señal débil entre una radio portátil y la antena del puerto es un problema de cobertura de RF, mientras que el audio entrecortado o retrasado entre la sala de equipos y el centro de control es un problema de transporte IP. Tratar ambos como un solo fallo hace que la resolución de problemas sea más lenta. Un diseño práctico debe registrar el área de cobertura de radio prevista, la ruta de red y el equipo de mantenimiento responsable de cada parte del trayecto antes de que el sistema entre en servicio.

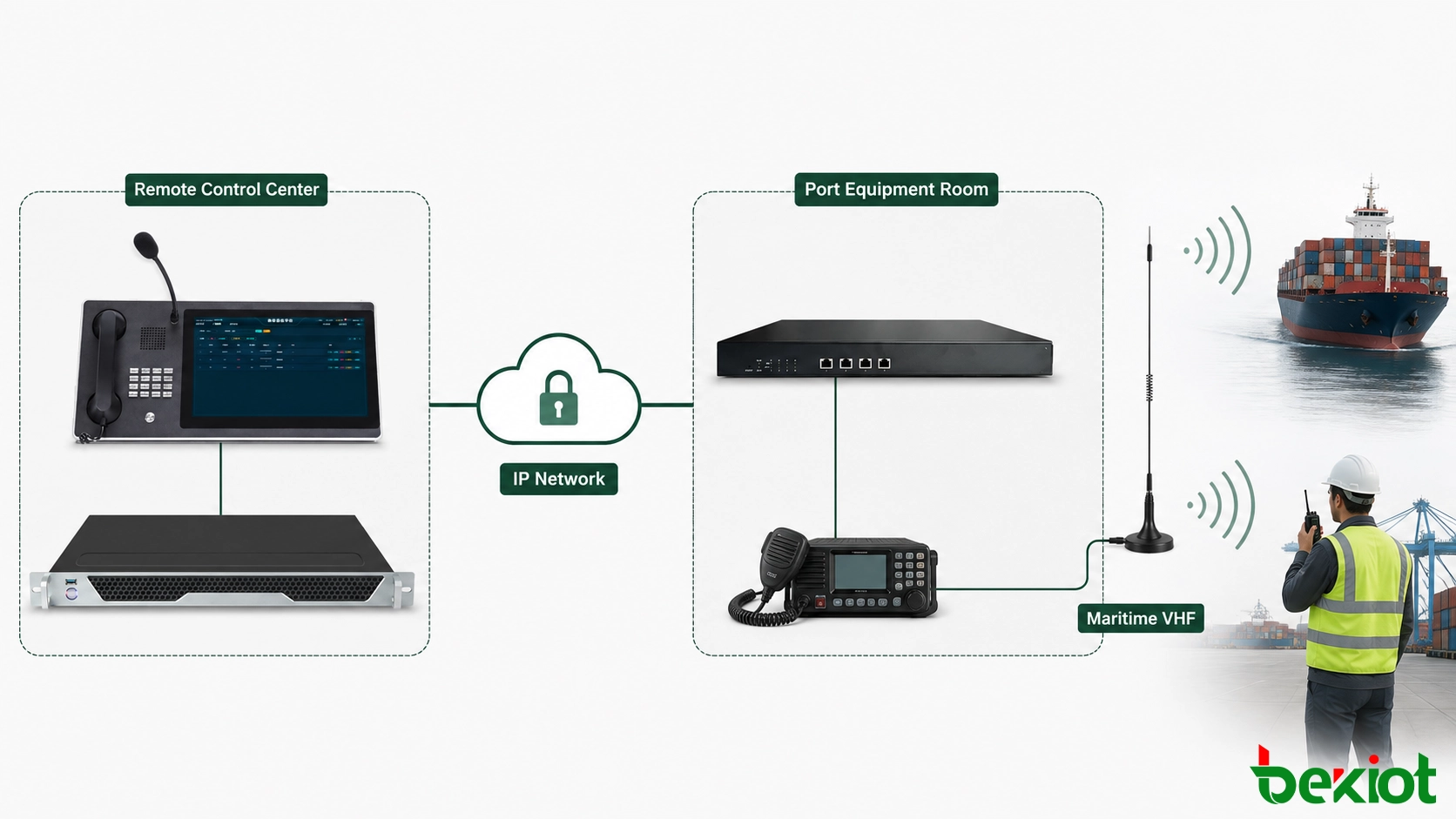

Arquitectura para extender VHF marítimo sobre IP

Una implementación básica de un solo canal mantiene la estructura práctica del artículo original: una puerta de enlace RoIP, una radio VHF de banda marítima en la sala de equipos del puerto y un terminal de despacho en la sala de control remota. La radio VHF continúa usando su antena local y el canal de operación asignado. La puerta de enlace se conecta a la interfaz de audio y control de la radio, mientras que su puerto Ethernet se conecta a la LAN del puerto o a un enlace de área extensa gestionado.

En el lado IP, la puerta de enlace puede registrarse o conectarse a una plataforma de despacho basada en SIP. Convierte el audio recibido de la radio en un flujo de medios IP y convierte el audio del despachador nuevamente en una señal adecuada para la transmisión por radio. Una interfaz de control transporta el comando PTT para que el despachador pueda activar la radio de forma remota en lugar de dejarla permanentemente en modo de transmisión.

Este arreglo es diferente a reemplazar VHF con una aplicación de teléfono inteligente. Los equipos de campo y las tripulaciones de los buques continúan usando las radios y los canales ya adecuados para las operaciones en el frente de agua. RoIP cambia la forma en que el centro de control llega a la estación base de radio; no cambia la interfaz aérea utilizada por el personal en el campo.

La sección IP también puede abarcar más de un sitio. Una LAN del puerto puede transportar el tráfico desde la sala de equipos hasta un edificio de operaciones local, mientras que una WAN gestionada o un túnel privado lo extiende a un centro de control regional. En cualquier caso, el punto final de la radio debe mantenerse en un segmento de red controlado. El enrutamiento, las reglas de firewall y las prioridades de voz pueden entonces gestionarse sin exponer la puerta de enlace o el servicio de despacho directamente a una red no confiable.

El diagrama de implementación debe identificar tres rutas relacionadas: audio recibido de la radio, audio transmitido hacia la radio y control PTT desde el despachador. La información de estado, como la disponibilidad de la puerta de enlace o el estado de la interfaz de radio, puede usar una ruta de señalización separada. Documentar estos flujos facilita la asignación de reglas de firewall, diagnosticar audio unidireccional y confirmar qué componente controla la transmisión. También evita un error común de puesta en servicio en el que los paquetes de voz pasan correctamente pero la radio nunca se activa porque la ruta de control no ha sido mapeada.

Producto relacionado: Puerta de enlace RoIP de Becke

Cómo se comunican los despachadores con el campo

Desde la perspectiva del operador, el canal de radio debe comportarse como un recurso claramente identificado en lugar de una colección de interfaces. A la puerta de enlace se le puede asignar un número, una etiqueta de canal o una tecla de despacho en la plataforma de comunicaciones. Un despachador selecciona ese recurso, escucha la actividad del canal y presiona PTT para hablar con las radios que operan en la misma frecuencia.

Una consola de escritorio o un teléfono de despacho con teclas programables puede proporcionar acceso con solo tocar un botón. La tecla debe estar etiquetada según la función operativa—como Operaciones de atraque, Canal marítimo o Mantenimiento de patio—en lugar de mostrar un número de extensión interna que los operadores deban memorizar. Se puede usar un micrófono de cuello de ganso externo cuando la sala de control maneja anuncios o llamadas de radio frecuentes.

Una llamada en vivo normalmente sigue esta secuencia:

1. El despachador selecciona el canal de radio requerido en la consola.

2. La plataforma verifica o muestra el estado de actividad actual del canal.

3. Cuando el despachador presiona PTT, el comando se envía a través de la red IP a la puerta de enlace.

4. La puerta de enlace activa la radio VHF conectada y pasa el audio del despachador a su entrada de transmisión.

5. Cuando se suelta PTT, la radio vuelve al modo de recepción y las respuestas de campo se reproducen en la posición de despacho.

El tiempo de PTT es importante. Si la voz comienza antes de que el transmisor de radio se haya activado por completo, la primera sílaba puede perderse. Un sistema bien diseñado aplica un tiempo de preemisión adecuado y ajusta los niveles de audio para que la voz remota sea clara sin sobreexcitar la entrada de la radio.

El procedimiento de consola es igualmente importante cuando varios despachadores pueden acceder al mismo canal. Los operadores deben poder ver si el recurso está disponible, escuchar antes de transmitir e identificar qué posición tiene actualmente el PTT. Los nombres de los canales y las teclas de acceso directo deben ser consistentes en las consolas principal y de respaldo. Estas pequeñas decisiones de interfaz reducen las transmisiones dobles accidentales y ayudan a un operador de reemplazo a usar la ruta de radio correctamente sin aprender la configuración subyacente de la puerta de enlace.

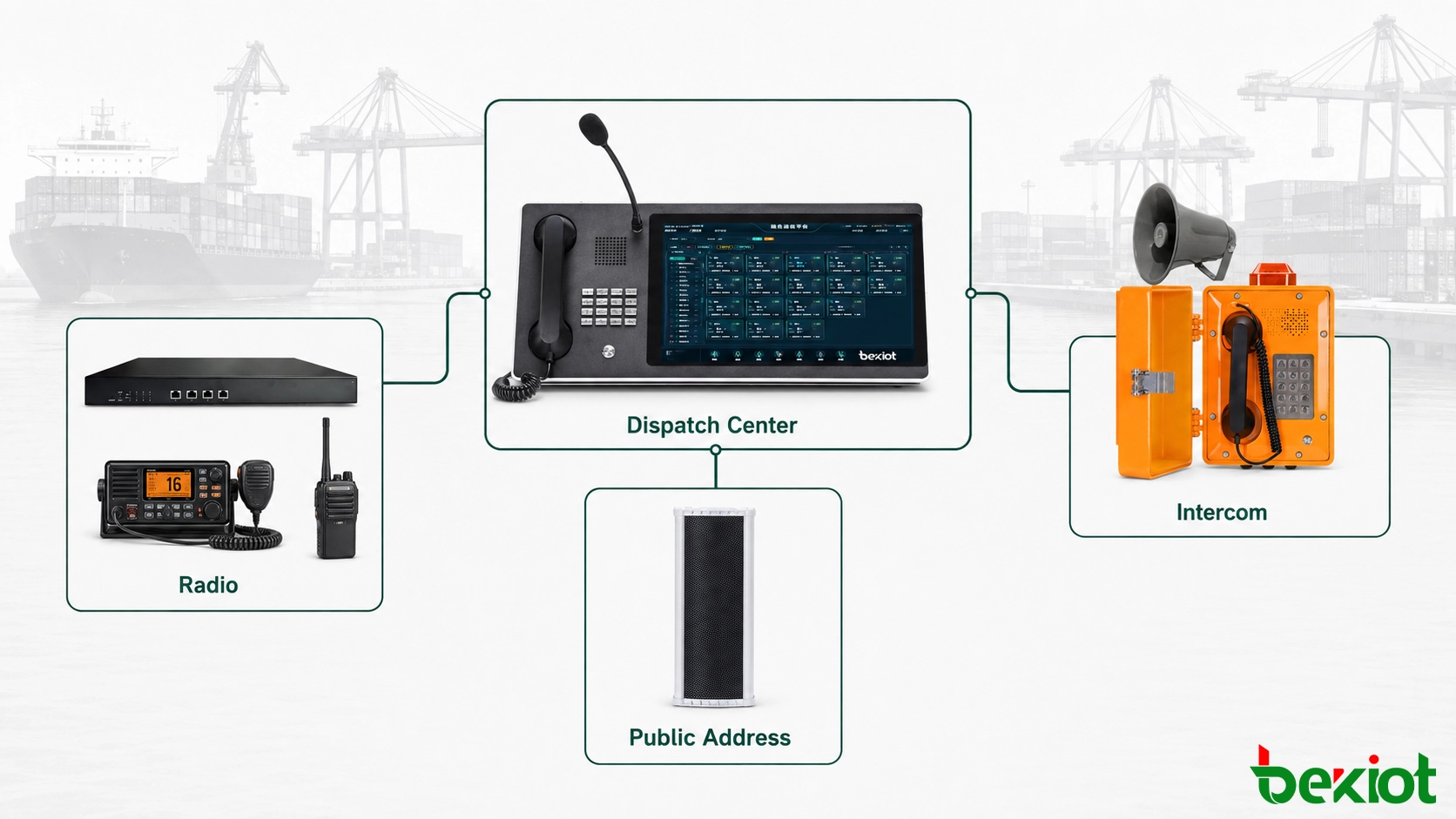

Integración con los sistemas portuarios existentes

El valor principal de la puerta de enlace no se limita a la extensión de radio. Muchos puertos ya operan un sistema de despacho IP que sirve a estaciones de intercomunicación industrial, bocinas IP, terminales de buscapersonas y teléfonos de sala de control. Agregar el canal de radio a ese entorno le da al operador una única interfaz para varias rutas de comunicación que de otro modo estarían separadas.

Por ejemplo, un despachador puede llamar al canal VHF utilizado por un buque, hablar con un trabajador de mantenimiento a través de un intercomunicador industrial y transmitir un mensaje operativo no urgente a una zona de carga sin cambiar de puesto. Los sistemas no necesitan compartir el mismo medio físico; solo necesitan una integración controlada en la capa de despacho.

Una interfaz unificada también ayuda al operador a seguir el contexto de un evento. Cuando una alarma de equipo o una notificación de cámara identifica un área problemática, el despachador puede seleccionar el grupo de radio responsable de esa zona, contactar un punto de intercomunicación cercano y emitir un anuncio dirigido si el trabajo necesita detenerse. Las comunicaciones permanecen separadas a nivel de dispositivo, pero sus nombres, permisos y estado operativo se presentan juntos. Esto reduce los errores de selección de canal y evita transmitir un mensaje a áreas que no están involucradas.

Este diseño también preserva las inversiones anteriores. Si la radio VHF, el sistema de antena, la LAN interna y la plataforma de despacho ya son funcionales, el proyecto no requiere un reemplazo completo de las comunicaciones. La puerta de enlace se agrega en el límite entre los dominios de radio e IP. La expansión puede seguir entonces la demanda real: un segundo canal operativo puede integrarse por separado, mientras que los canales no relacionados permanecen sin cambios.

La integración debe respetar aún así los límites operativos. Las búsquedas rutinarias, las llamadas telefónicas privadas y el tráfico de radio marítimo tienen diferentes usuarios y permisos. La plataforma de despacho debe identificar claramente cada recurso y restringir el acceso por rol para que solo las posiciones autorizadas puedan transmitir en un canal de radio.

Ingeniería de la implementación para las operaciones diarias

La arquitectura es simple, pero el funcionamiento fiable depende de varios detalles que deben confirmarse antes de la instalación.

Compatibilidad de radio y control

La puerta de enlace debe coincidir con las conexiones de audio de recepción, audio de transmisión y control PTT disponibles en la radio. Algunas radios exponen una interfaz de accesorios dedicada; otras requieren un cable de interfaz aprobado o un circuito de aislamiento. La compatibilidad debe verificarse a partir de la documentación de la interfaz y una prueba de banco, no asumirse solo por el conector de la radio.

Calidad de la red

Las conversaciones por radio son cortas e interactivas, por lo que la latencia estable y la baja pérdida de paquetes son más importantes que el ancho de banda bruto. El tráfico de voz debe utilizar una ruta gestionada con políticas de calidad de servicio apropiadas. Si el centro remoto se alcanza a través de una red pública o compartida, es preferible una conexión privada segura en lugar de exponer los servicios de voz directamente a Internet.

Ajuste de nivel de audio y PTT

Las ganancias de recepción y transmisión deben ajustarse utilizando tráfico de radio real. Una ganancia excesiva produce distorsión y ruido; una ganancia insuficiente hace que el despachador sea difícil de entender. La activación de PTT, el tiempo de liberación y cualquier comportamiento de canal ocupado deben ajustarse conjuntamente para que la consola remota siga la disciplina operativa de la red de radio local.

Monitoreo y respaldo

La sala de control debe poder distinguir entre un canal silencioso, una puerta de enlace fallida, una radio desconectada o una ruta de red no disponible. La accesibilidad del dispositivo, el estado de registro y las alarmas de interfaz pueden presentarse al personal técnico o a la plataforma de despacho. Una posición de radio local debe permanecer disponible para operaciones esenciales cuando el enlace IP o el centro de control remoto no estén disponibles.

Alimentación y condiciones de la sala de equipos

La radio y la puerta de enlace deben instalarse con una fuente de alimentación estable adecuada a los requisitos de continuidad del puerto. La energía de respaldo solo es útil cuando el switch Ethernet, el enlace ascendente de red y cualquier servidor de despacho requerido están protegidos como parte de la misma cadena de comunicaciones. La sala de equipos también debe proporcionar una conexión a tierra adecuada, ventilación y separación entre el cableado de radiofrecuencia y el cableado de red o audio. Las etiquetas de cables claras y los puntos de prueba accesibles hacen que el mantenimiento posterior sea más seguro, especialmente cuando varias radios y antenas comparten el mismo rack o sala técnica.

Puesta en servicio en condiciones operativas reales

Las pruebas finales deben utilizar la radio real, la antena, la ruta de red y la consola de operador previstas para el servicio. Se deben realizar llamadas de prueba desde una posición en el lado del buque, el muelle, áreas detrás de las pilas de contenedores y cualquier zona de mantenimiento donde la cobertura haya sido previamente débil. El equipo debe confirmar el audio bidireccional, el inicio y el final de cada transmisión, el comportamiento de canal ocupado, las etiquetas de la consola y la recuperación después de una interrupción temporal de la red. Los resultados deben registrarse por ubicación y canal para que los problemas de cobertura de radio no se confundan con fallos de la puerta de enlace después de la entrega.

Cuando estos detalles se abordan, la solución proporciona una forma controlada de extender la cobertura de radio existente a un entorno de operaciones remotas. Reduce la necesidad de que el personal de despacho viaje al muelle, acorta la ruta de comunicación entre los tomadores de decisiones y los equipos de campo, y reúne los recursos de radio, intercomunicación y búsqueda de personas en una vista operativa única. Lo más importante es que logra ese resultado sin obligar a los buques o a los trabajadores portuarios a abandonar las radios que ya utilizan en su trabajo diario.
