Un valor de nivel de agua le dice a los operadores lo que está sucediendo, mientras que el video en vivo les ayuda a entender por qué está sucediendo. En un proyecto de monitoreo inteligente de agua, colocar ambos en la misma pantalla brinda a los equipos de la sala de control una forma más rápida de verificar lecturas anormales, inspeccionar las condiciones circundantes y decidir si una alerta requiere acción inmediata. Una arquitectura práctica utiliza un sensor de radar para la medición, una cámara existente para el contexto visual y una plataforma de integración de video para sincronizar las dos fuentes. Esto evita pedirle a un solo dispositivo que realice todas las tareas y permite a las organizaciones actualizar el monitoreo sin reemplazar una red de CCTV utilizable.

Por qué las mediciones y las imágenes deben aparecer juntas

La telemetría hidrológica y la videovigilancia a menudo se construyen como sistemas separados. La página de telemetría muestra el nivel actual, mientras que la plataforma de CCTV muestra el río, embalse, compuerta o canal de drenaje. Cuando ocurre una alarma, un operador debe cambiar de aplicación, localizar la cámara correcta y comparar dos líneas de tiempo. Ese retraso es pequeño durante el trabajo rutinario, pero importante durante lluvias intensas, cambios rápidos de nivel o un evento de inundación en desarrollo.

Una superposición sincronizada coloca el valor actual del nivel de agua, la hora de medición y el estado directamente en la transmisión en vivo relevante. La imagen puede revelar escombros flotantes, un canal obstruido, turbulencia en la superficie, una estructura dañada o actividad de mantenimiento que un número por sí solo no puede explicar. El valor del sensor, por su parte, proporciona una medición repetible que no depende de que un operador estime una lectura de escala de personal a partir de una imagen comprimida.

El objetivo no es decorar un video con texto adicional, sino crear una vista operativa en la que la medición, la confirmación visual y el manejo de incidentes compartan la misma identidad de sitio y referencia de tiempo. El mismo modelo también puede mostrar velocidad de flujo, caudal y precipitación cuando esas fuentes de datos estén disponibles.

La cantidad mostrada también debe definirse con precisión. La profundidad del agua, el nivel y la elevación están relacionados pero no son intercambiables. Un proyecto debe identificar el datum de referencia, la unidad de ingeniería, el desplazamiento del sensor y la regla de redondeo antes de que el valor llegue a la pantalla. Cuando las operaciones dependen de condiciones que cambian rápidamente, la vista puede incluir la tasa de ascenso y un indicador de tendencia corto como campos calculados separados. Estos cálculos deben conservar su intervalo de origen y estado de calidad para que un operador pueda distinguir una tendencia confirmada de un resultado producido por muestras incompletas.

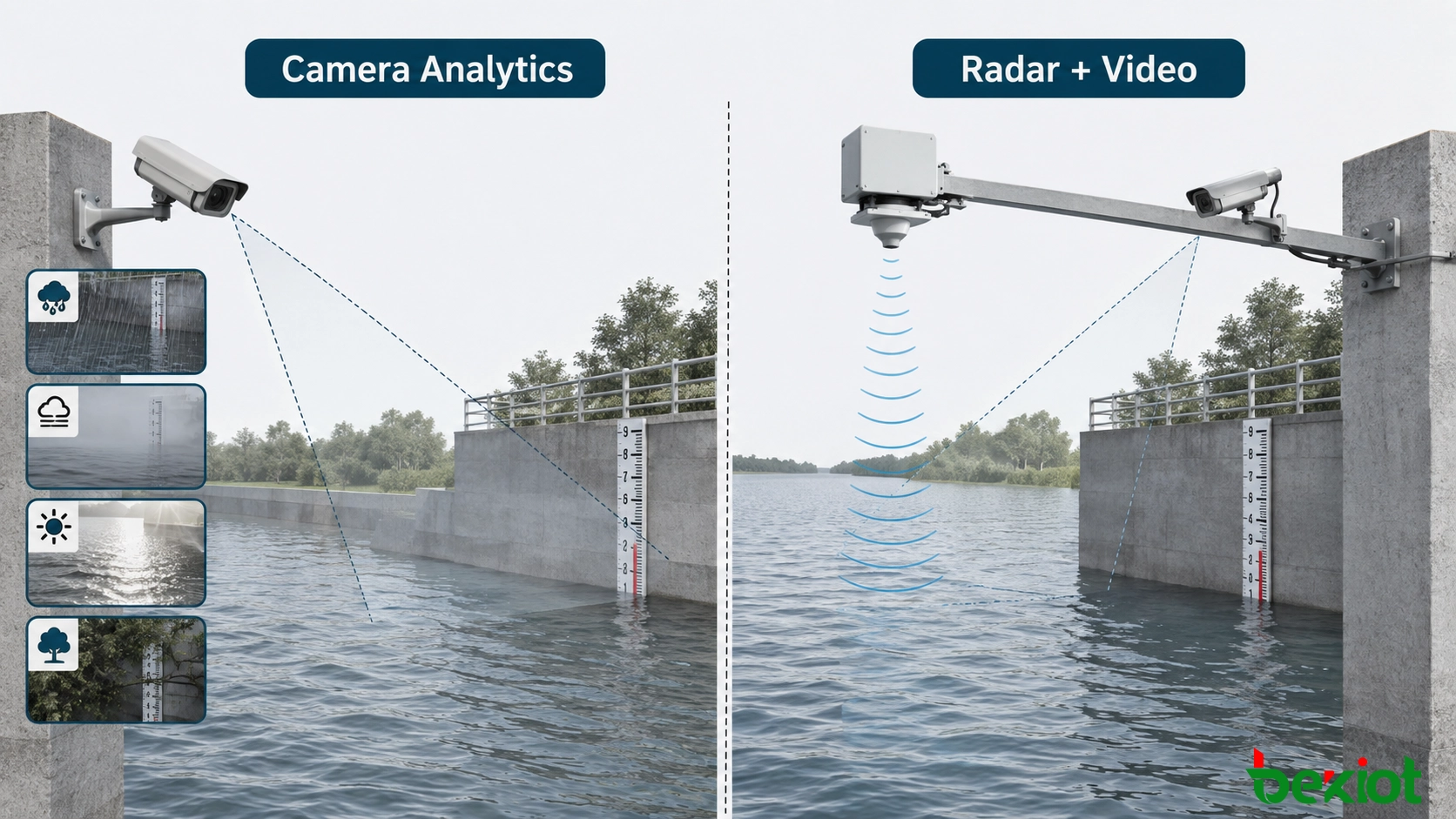

Seleccione la fuente adecuada para la lectura del nivel

Cuándo es apropiado el análisis de video

Una cámara puede estimar el nivel del agua localizando una escala de personal, una línea de agua u otra referencia calibrada en la imagen. Este enfoque combina naturalmente la escena y el resultado calculado. Puede ser útil en sitios con un punto de vista estable, iluminación controlada, una referencia visible y un modelo de análisis de imagen bien probado.

Las limitaciones deben evaluarse cuidadosamente. La lluvia, la niebla, el deslumbramiento, la oscuridad, las salpicaduras, la vegetación, los escombros y la contaminación de la lente pueden ocultar la referencia o alterar la calidad de la imagen. Un canal estrecho o un terreno irregular pueden impedir que la cámara logre el ángulo requerido. La interpretación confiable también puede requerir un procesamiento significativo, ajuste del modelo y validación específica del sitio. Estas debilidades son más importantes durante el clima severo, precisamente cuando las lecturas confiables son más valiosas.

Por qué el radar sin contacto suele ser el instrumento principal

Un sensor de nivel por radar mide la distancia entre su posición de montaje y la superficie del agua, luego convierte esa distancia en un nivel referenciado al datum del sitio. Como no tiene contacto, el sensor no se sumerge y está menos expuesto a la contaminación o daños por sedimentos y escombros flotantes. También depende menos de la luz diurna y la claridad visual que la medición solo con cámara, lo que lo hace adecuado para el monitoreo continuo en ríos, embalses, canales y sitios de drenaje urbano.

El radar no sustituye a una buena ingeniería. La geometría de montaje, la huella de medición, la vibración del puente, las obstrucciones, las olas, la turbulencia, la precisión del datum de referencia, la energía y las comunicaciones pueden afectar los resultados. Cada instalación aún necesita un levantamiento, comprobaciones de puesta en servicio y comparaciones periódicas con una referencia aprobada. Su limitación práctica en esta solución es diferente: el instrumento normalmente proporciona un valor de datos en lugar de una explicación visual de las condiciones en el sitio.

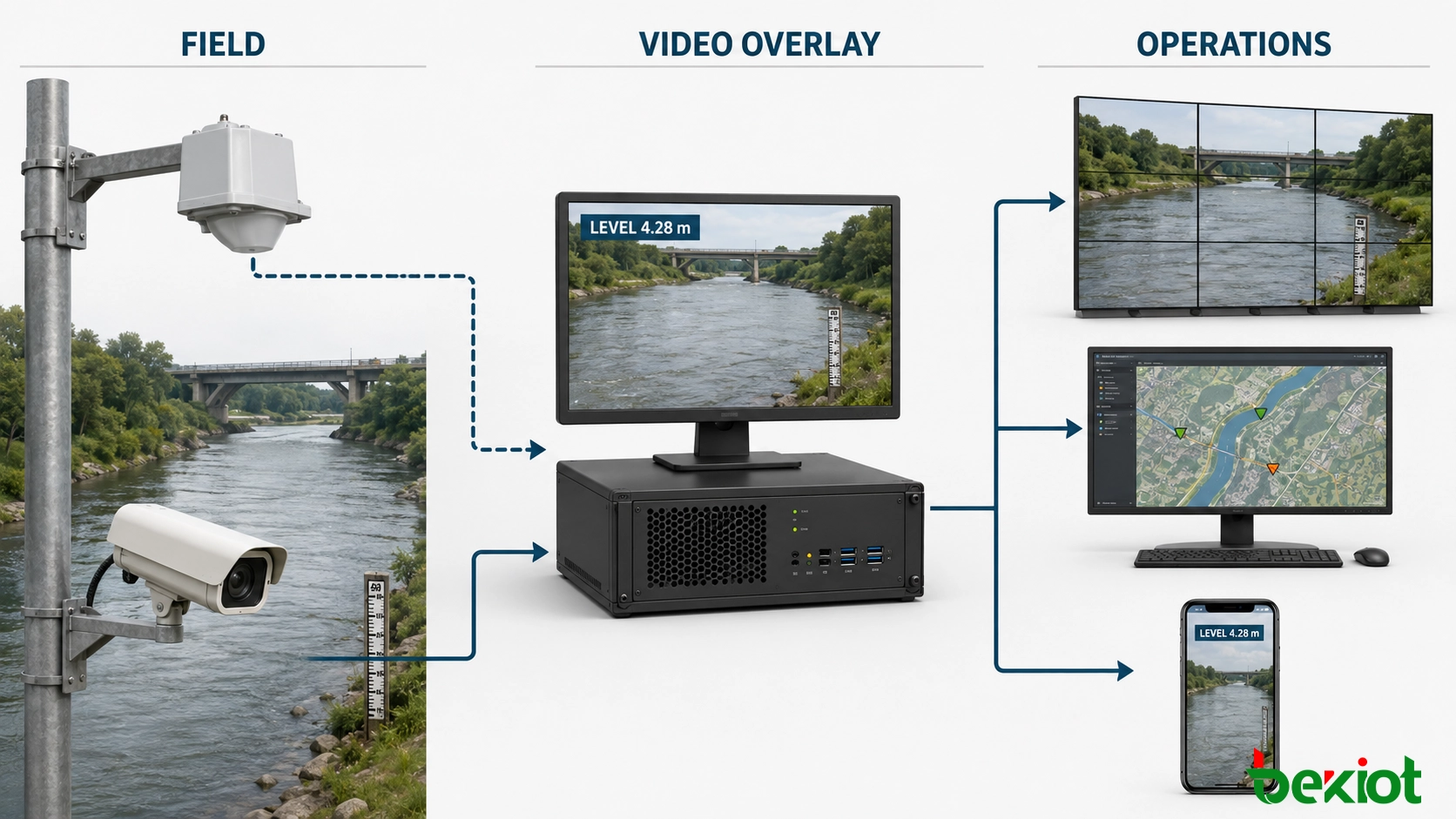

Construya una ruta sincronizada de datos y video

La capa de integración se encuentra entre los dispositivos de campo y las aplicaciones utilizadas por los operadores. Recibe la lectura del radar a través de la red de telemetría disponible y absorbe la transmisión de la cámara correspondiente. Un mapa del sitio vincula cada sensor a una o más cámaras para que el valor incorrecto nunca se muestre en la escena equivocada.

1. Adquirir la medición. Recoja el nivel de agua junto con su ID de fuente, marca de tiempo, unidad de ingeniería y estado de calidad o comunicaciones.

2. Normalizar los datos. Convierta los mensajes de campo a un formato interno coherente conservando el valor original y el tiempo de origen.

3. Ingerir la cámara en vivo. Conéctese a la cámara existente, grabadora o sistema de gestión de video a través de una interfaz compatible.

4. Vincular las fuentes. Mantenga una relación explícita entre el sitio de monitoreo, el sensor, la cámara, el datum y las reglas de alarma.

5. Componer la vista del operador. Agregue una superposición legible que contenga el valor, la unidad, la marca de tiempo y el estado de calidad de los datos sin ocultar partes críticas de la imagen.

6. Distribuir y registrar. Entregue la vista combinada a las aplicaciones autorizadas mientras conserva los registros originales del sensor y, cuando sea necesario, el video sin modificar.

La procedencia de los datos debe permanecer visible a lo largo de esta ruta. Un registro normalizado debe conservar el identificador de dispositivo original, la marca de tiempo de origen, la marca de tiempo de recepción, la unidad, el código de calidad y la regla de conversión. Si las comunicaciones de campo son intermitentes, la puerta de enlace de borde puede almacenar en búfer las mediciones y reenviarlas después de la recuperación, pero los registros retrasados deben marcarse como históricos en lugar de presentarse como en vivo. Esto evita que el retraso de la red se confunda con un cambio repentino en el río o embalse.

El método de salida debe coincidir con el destino. RTSP se usa comúnmente para configurar y controlar la entrega de medios en tiempo real, mientras que WebRTC es apropiado cuando se requiere visualización e interacción en navegador con baja latencia. RTMP, HLS y HTTP-FLV pueden admitir la contribución o distribución web en entornos adecuados. SIP puede proporcionar integración de sesiones y señalización con sistemas de comunicaciones o despacho compatibles. El soporte de protocolo por sí solo no garantiza la interoperabilidad; también deben probarse el códec, la autenticación, la latencia, el cifrado, los requisitos del navegador y del cortafuegos.

La capacidad de procesamiento de video debe dimensionarse según flujos simultáneos, resolución, velocidad de fotogramas, códec y la necesidad de transcodificación. Pasar un flujo compatible generalmente consume menos recursos e introduce menos retraso que decodificarlo y codificarlo nuevamente. Las subtransmisiones adaptativas pueden servir a usuarios móviles mientras la fuente de alta calidad permanece disponible para evidencia y visualización en la sala de control.

Esta arquitectura puede alimentar un muro de video de sala de control, una interfaz de "mapa único" basada en SIG, una consola de despacho, un panel de navegador o una aplicación móvil. Reutilizar las cámaras instaladas reduce el trabajo de campo y protege la inversión previa en CCTV, mientras que la precisión de la medición sigue siendo responsabilidad del sensor hidrológico dedicado y su instalación.

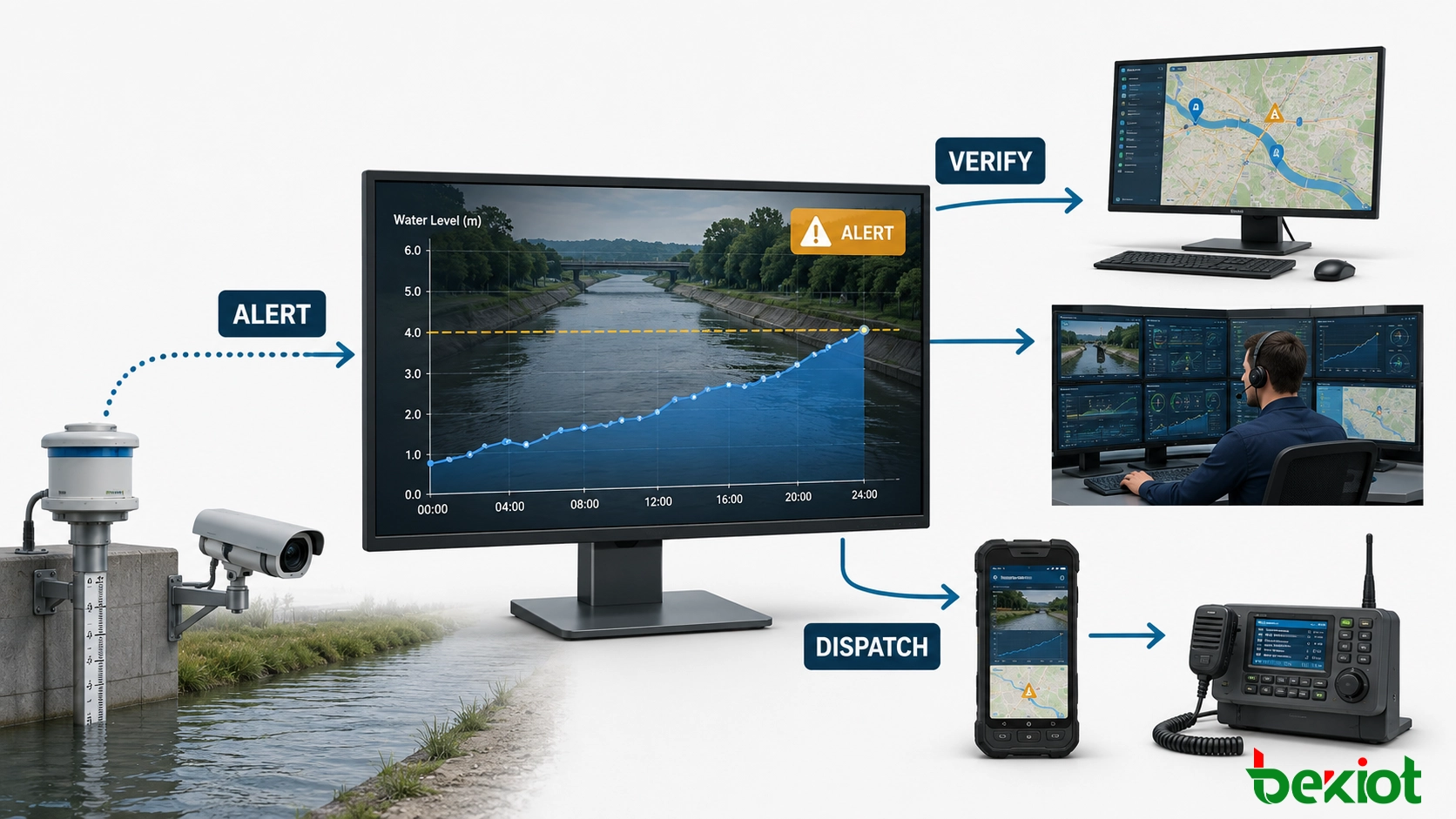

Convierta un valor de pantalla en un flujo de trabajo de incidentes

La mayor ganancia operativa proviene de vincular la superposición con el manejo de alarmas. En lugar de pedir al personal que vigile continuamente cada canal, la plataforma evalúa los umbrales configurados y presenta la escena relevante cuando se cumple una condición. Los niveles de advertencia y críticos deben basarse en el plan de sitio aprobado, con reglas de histéresis o persistencia para evitar alarmas repetidas cuando la superficie del agua se mueve alrededor de un límite.

Un evento típico puede abrir la cámara asociada, resaltar la lectura actual, iniciar un registro de incidente y notificar al equipo de turno. Dependiendo de los sistemas circundantes, las notificaciones pueden entregarse a través del escritorio de la sala de control, la aplicación móvil, el flujo de trabajo telefónico o la interfaz de despacho por radio. Las reglas de escalada pueden enrutar una alarma no reconocida a otro rol. Todas las acciones deben registrarse para que los gerentes puedan reconstruir cuándo cambió el valor, qué vieron los operadores y cómo progresó la respuesta.

Se pueden producir decisiones más confiables combinando condiciones sin ocultar las mediciones originales. Un umbral de nivel alto puede crear una advertencia, mientras que una tasa de ascenso continua, lluvia aguas arriba o un segundo punto de monitoreo elevan su prioridad. Los operadores deben poder ver qué condición desencadenó el evento y qué regla cambió su gravedad.

El estado mostrado debe distinguir una medición actual de una obsoleta. Si el enlace de telemetría falla, el último valor conocido no debe seguir apareciendo como si estuviera en vivo. Un estado claro de "datos no disponibles" o "última actualización" es más seguro que un número anticuado pero visualmente convincente. Los canales de video y sensor también deben fallar de forma independiente: perder la cámara no debe borrar la telemetría, y perder la telemetría no debe detener el servicio de video original.

Planifique la puesta en servicio basándose en la evidencia, no en la apariencia

Una demostración exitosa no es suficiente. El sistema implementado debe demostrar que el número mostrado pertenece al sensor correcto, representa el datum correcto y permanece alineado con el video durante la operación normal y las interrupciones de la red. Antes de la entrega, el equipo del proyecto debe verificar los siguientes elementos:

• Identidad del sitio: los ID de sensor, ID de cámara y ubicaciones en el mapa coinciden con el registro de activos aprobado.

• Datum de referencia: la referencia de montaje del radar y la elevación o profundidad mostrada utilizan la unidad y el datum esperados por los operadores.

• Sincronización horaria: las puertas de enlace, sensores, grabadoras y servidores de aplicaciones utilizan una fuente de tiempo controlada y conservan las marcas de tiempo de origen.

• Calidad de medición: las lecturas se verifican con una referencia aceptada en condiciones de agua representativas.

• Usabilidad del video: la vista muestra el canal, orilla, compuerta o estructura relevante durante el día y la noche sin que la superposición oculte evidencia esencial.

• Comportamiento de alarma: las reglas de umbral, persistencia, confirmación, escalada y recuperación producen la respuesta operativa deseada.

• Rendimiento de la red: el ancho de banda, la latencia de extremo a extremo, la pérdida de paquetes y el comportamiento de reconexión se prueban bajo carga realista.

• Retención de evidencia: las mediciones originales, el video fuente, las transmisiones derivadas, los registros de alarmas y las acciones del operador siguen la política de retención de la organización.

• Control de acceso: los permisos de visualización, configuración, confirmación y exportación están separados según el rol laboral.

• Mantenimiento: la limpieza, inspección, comprobaciones del datum, copias de seguridad de configuración y responsabilidades de respuesta a fallos están documentadas.

La disponibilidad y la ciberseguridad deben tratarse como requisitos operativos. Las puertas de enlace de sensores, cámaras y servidores deben usar credenciales separadas, cuentas de privilegio mínimo y zonas de red controladas. La administración remota debe estar cifrada y registrada. Para sitios críticos, la energía redundante, la telemetría de almacenamiento y reenvío, y un nodo de procesamiento secundario pueden mantener los servicios esenciales. Las pruebas de recuperación deben confirmar la reconexión y la precisión de los datos acumulados durante la interrupción.

El diseño final debe mantener las fuentes sin procesar disponibles donde la auditabilidad sea importante. Un video compuesto es excelente para la comprensión rápida, pero no debe convertirse en el único registro. Conservar la telemetría fuente y el video original hace posible investigar diferencias de sincronización, corregir una configuración de superposición y reproducir un evento sin alterar la evidencia.

Preguntas frecuentes

¿Cómo se deben alinear las marcas de tiempo del sensor y el video?

Utilice una fuente de tiempo de red común, almacene las marcas de tiempo en UTC y conserve la hora informada por el dispositivo de campo siempre que esté disponible. La plataforma debe definir un desplazamiento aceptable y marcar las fuentes que lo excedan. La sincronización debe probarse después de reinicios e interrupciones de comunicación, no solo durante la configuración inicial.

¿Agregar una superposición cambia la grabación original?

No tiene por qué. Un diseño robusto mantiene la transmisión o grabación de la cámara original y crea una vista derivada separada, o almacena la información de superposición como metadatos asociados. Esto protege la integridad de la evidencia mientras se brinda a los operadores una visualización combinada conveniente.

¿Qué debe suceder cuando un sensor deja de actualizarse?

El valor debe entrar en un estado obsoleto o no disponible después de un intervalo definido. La pantalla debe mostrar la hora de la última actualización, cambiar el estado visual y crear una alerta de comunicaciones o salud del dispositivo. La última lectura válida no debe presentarse como una medición actual.

¿Se puede asociar un sensor de nivel con varias cámaras?

Sí. Una vista amplia, una vista cercana y una vista aguas abajo pueden proporcionar contexto útil para el mismo punto de medición. La configuración debe identificar una escena principal y etiquetar claramente cada vista adicional para que los operadores entiendan la relación.

¿Qué registros son útiles para la revisión posterior a un evento?

Conserve la serie de telemetría sin procesar, los estados de calidad del dispositivo, el video original, el clip de incidente combinado, las transiciones de alarma, las notificaciones, las confirmaciones y el historial de cambios de configuración. Juntos, estos registros muestran tanto el evento físico como la respuesta operativa del sistema.
