La inspección subterránea es una tarea frecuente y crítica en las operaciones de las minas de carbón. Muchas minas ya despliegan un gran número de cámaras 4K HD para cubrir frentes de trabajo, vías de transporte, salas electromecánicas, transportadores de banda, subestaciones, estaciones de bombeo, áreas de carga y otras zonas críticas para la seguridad. Estas cámaras ayudan a los operadores de sala de control a observar más áreas subterráneas sin enviar personal a cada punto de inspección.
Sin embargo, tener cámaras no significa automáticamente que el trabajo de inspección sea eficiente. En muchas minas, el problema real no es la falta de vídeo, sino la separación entre la monitorización por vídeo y la comunicación de despacho. Cuando estos dos sistemas operan de forma independiente, los operadores deben cambiar de interfaz, buscar listas de cámaras, verificar ubicaciones y luego regresar a la plataforma de despacho para continuar la comunicación. Esto aumenta el trabajo repetitivo y ralentiza la respuesta durante situaciones anormales.
Por qué los flujos de trabajo de inspección tradicionales siguen siendo ineficientes
En un entorno convencional de monitorización de minas de carbón, el sistema de gestión de vídeo suele funcionar por separado del sistema de comando y despacho. La plataforma de vídeo es responsable de la vista previa en vivo, la reproducción, la gestión de cámaras y la monitorización, mientras que la plataforma de despacho maneja la comunicación por voz, la coordinación de órdenes, las llamadas grupales, la notificación de emergencias y la asignación de trabajo.
Esta separación crea un problema práctico en el flujo de trabajo. Cuando un despachador recibe un informe anormal de un área subterránea, el operador puede necesitar identificar la ubicación, abrir la plataforma de vídeo, buscar el árbol de cámaras, encontrar el punto correcto, confirmar la imagen en vivo y luego regresar al sistema de despacho para continuar la comunicación. El proceso puede parecer simple, pero repetido muchas veces cada día, reduce la eficiencia de la inspección y aumenta la fatiga del operador.
Durante el manejo de emergencias, el retraso se vuelve más grave. Si el operador no puede abrir rápidamente el flujo de cámara correcto, el centro de comando puede perder información visual valiosa en el momento en que más se necesita. Para las minas que ya tienen una amplia cobertura de cámaras 4K, la siguiente mejora debe centrarse en hacer que los recursos de vídeo sean más fáciles de llamar, compartir y usar dentro del flujo de trabajo de despacho.
El requisito fundamental: acceso visual directo desde el despacho
El requisito clave de los usuarios de minas de carbón es sencillo: los despachadores quieren ver las imágenes de las cámaras subterráneas directamente desde la plataforma de despacho. No quieren saltar entre múltiples sistemas, buscar puntos de vídeo manualmente o depender de un operador de monitorización separado para cada verificación visual.
Un modelo más eficiente es hacer que cada punto de cámara se comporte como un recurso de campo invocable. Similar a realizar una llamada a un trabajador subterráneo, equipo, terminal o extensión de despacho, el operador puede seleccionar un punto de vídeo desde la consola de despacho y abrir la imagen en vivo de inmediato.
En este modelo, el vídeo ya no es solo un recurso de monitorización pasiva. Se convierte en parte del proceso de despacho. El operador puede comunicarse, verificar, ordenar y coordinar en torno al mismo incidente más rápidamente porque la información visual está disponible en el mismo punto de entrada operativo.
Uso de una pasarela de vídeo como capa de integración
Una forma práctica de lograr esta integración es desplegar una pasarela de vídeo entre el sistema de cámaras subterráneas existente y la plataforma de comando y despacho. La pasarela no requiere que la mina reemplace las cámaras existentes ni reconstruya toda la plataforma de monitorización de vídeo. En cambio, funciona como un puente que conecta los recursos de vídeo existentes con el entorno de despacho.

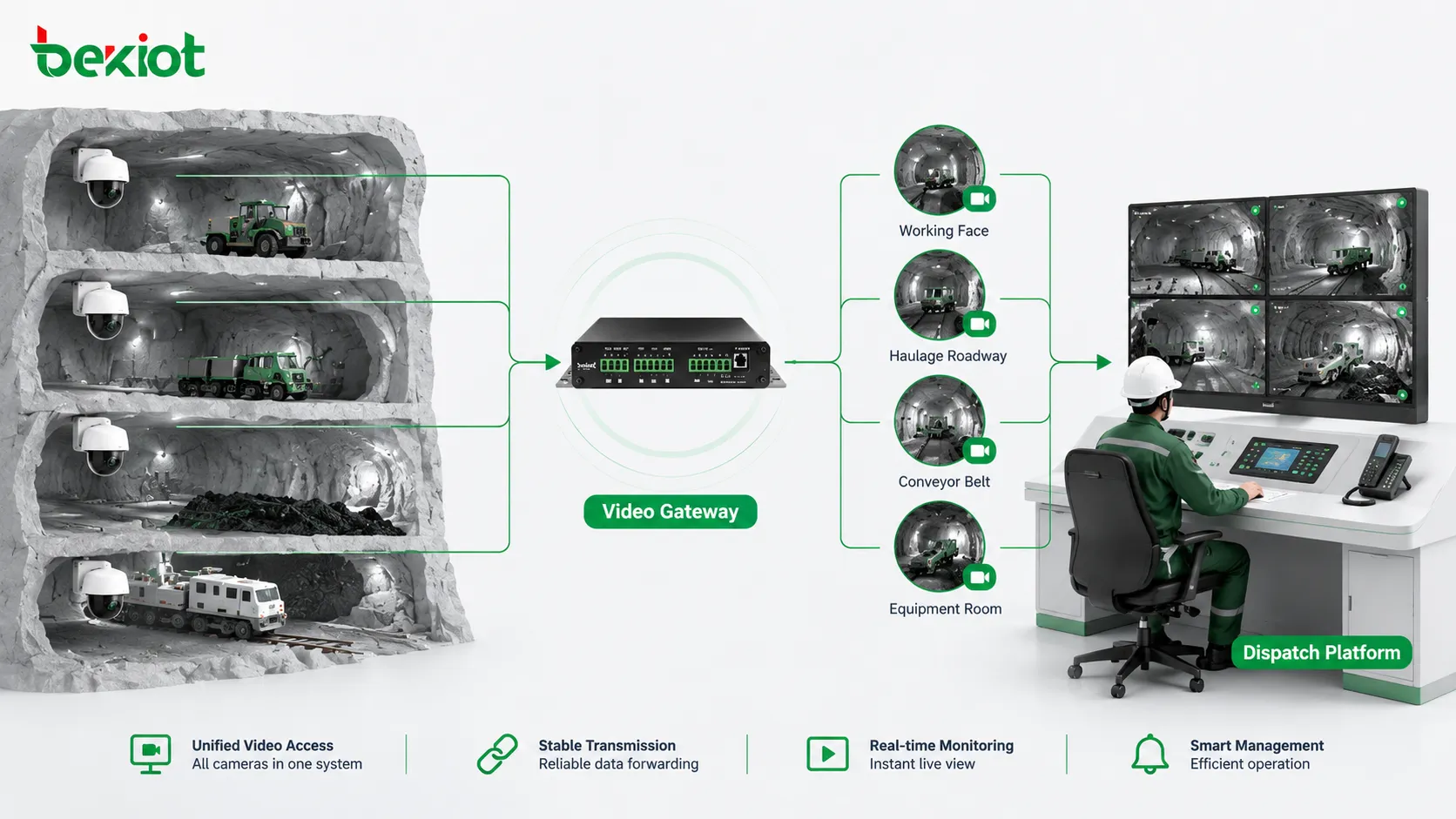

La arquitectura básica es sencilla. Las cámaras subterráneas se conectan a la pasarela de vídeo. La pasarela se comunica con la plataforma de despacho. Cada canal de cámara se asigna a un punto de vídeo que se puede seleccionar o llamar desde la consola de despacho. Después de la integración, el despachador puede abrir la imagen de vídeo en tiempo real correspondiente directamente desde la estación de trabajo de despacho.
Este diseño es especialmente útil para minas que ya tienen muchas cámaras desplegadas pero que todavía dependen de sistemas de vídeo y comunicación separados. La capa de integración ayuda a proteger la inversión anterior al tiempo que mejora la eficiencia operativa diaria.
Cómo funciona el flujo de trabajo integrado
Una vez completada la integración del sistema, las cámaras subterráneas continúan capturando imágenes en tiempo real de los frentes de trabajo, vías de transporte, salas de equipos, áreas de carga y descarga, corredores de transportadores de banda y otras zonas críticas para la seguridad. Todas las transmisiones de vídeo son recolectadas uniformemente por la pasarela de vídeo y luego enviadas a la plataforma de despacho a través de un método de acceso estandarizado.

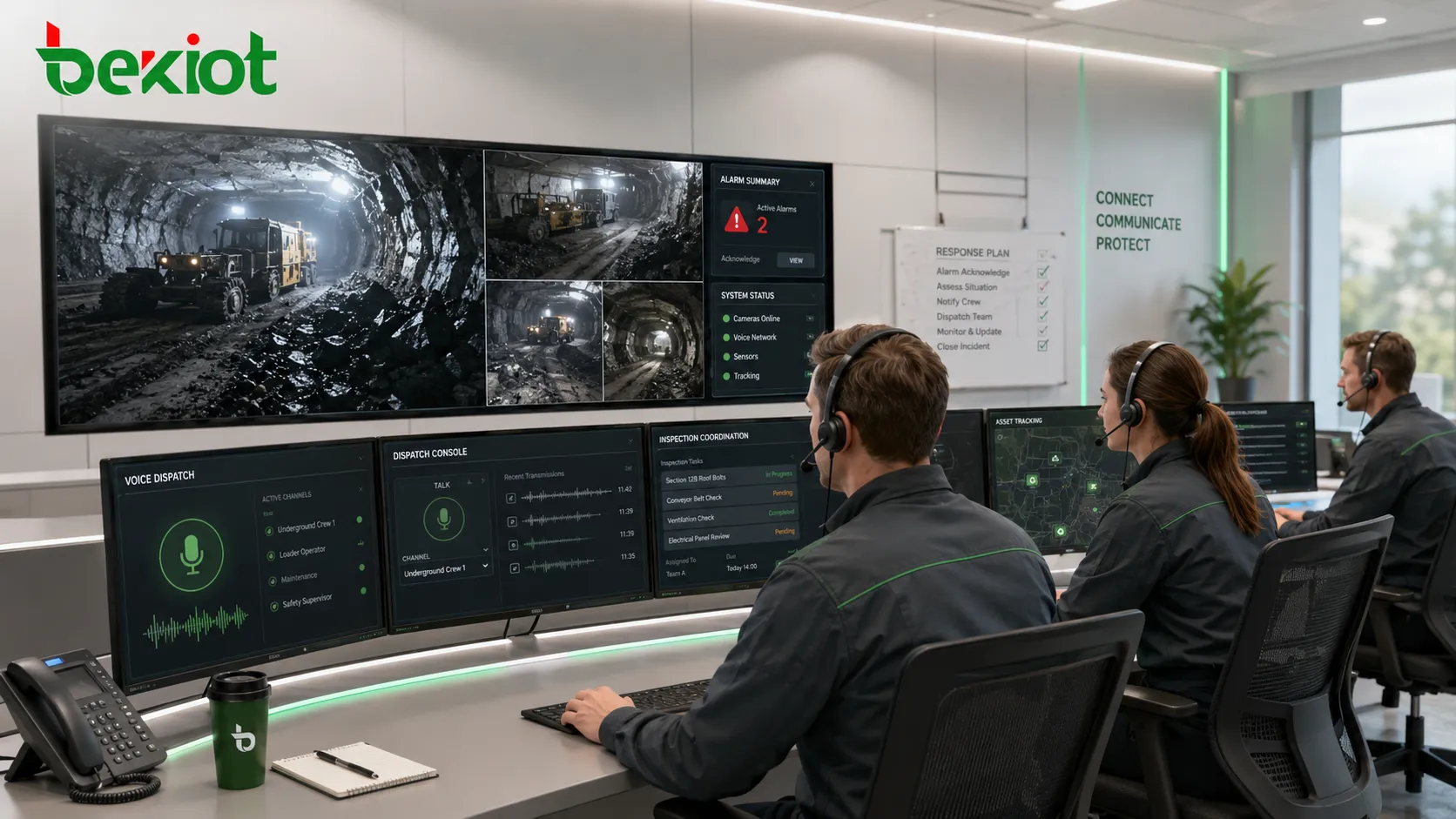

Cuando los despachadores realizan inspecciones de punto fijo, pueden seleccionar directamente el punto de vídeo objetivo desde la consola de despacho. El sistema abre automáticamente la imagen de monitorización en vivo sin requerir que el operador cambie a un sistema de gestión de vídeo independiente. Esto acorta enormemente la ruta operativa desde la demanda de inspección hasta la confirmación visual de la escena real.
A nivel de aplicación, la inspección rutinaria puede mejorar significativamente la eficiencia general del trabajo. El manejo de condiciones anormales puede acelerar la respuesta a emergencias. En escenarios de comando y despacho coordinados, los operadores pueden combinar el intercomunicador de voz, el vídeo en tiempo real, la información de ubicación, los datos de alarma y las instrucciones de trabajo para formar un flujo de trabajo de respuesta continuo y completo.
Valor operativo para los centros de comando de minas de carbón
El valor más directo es una entrada de operación unificada. En lugar de usar un sistema para la comunicación y otro para el vídeo, los despachadores pueden completar más trabajo desde la plataforma de despacho. Esto reduce el cambio de interfaz, disminuye la complejidad de la capacitación y hace que el sistema sea más fácil de usar durante situaciones de alta presión.
El segundo valor es una recuperación de vídeo más rápida. El acceso a la cámara se vuelve similar a llamar a un terminal o extensión de despacho. Los operadores ya no necesitan buscar largos árboles de cámaras ni confirmar nombres de puntos repetidamente. Para tareas de inspección de alta frecuencia, esto puede ahorrar tiempo cada día y reducir la fatiga operativa.
El tercer valor es la respuesta sincronizada. Cuando el vídeo y el despacho están vinculados, el centro de comando puede ver la imagen de campo mientras se comunica con el personal subterráneo o los equipos relacionados. Esto permite un juicio más rápido, instrucciones más claras y una mejor coordinación entre la sala de control y el sitio subterráneo.
El cuarto valor es la compatibilidad del sistema. Un diseño basado en pasarela de vídeo a menudo puede reutilizar las cámaras y plataformas de vídeo existentes, ayudando a la mina a actualizar su flujo de trabajo sin un proyecto de reemplazo completo. Esto es importante para las empresas mineras que necesitan una modernización práctica en lugar de una reconstrucción disruptiva.
Escenarios de aplicación típicos
En la inspección del frente de trabajo, los despachadores pueden abrir rápidamente el flujo de la cámara para las áreas de producción y verificar si las operaciones, el movimiento de equipos o las condiciones del sitio coinciden con la situación reportada. Esto ayuda a reducir la confirmación manual innecesaria y respalda una observación remota más segura.
En la monitorización de vías de transporte, la sala de control puede llamar puntos de vídeo alrededor de los transportadores de banda, áreas de transporte de vía, intersecciones de vehículos y ubicaciones de transferencia de materiales. Cuando aparece un sonido anormal, bloqueo, alarma o informe manual, los operadores pueden verificar inmediatamente la imagen relacionada.
En la inspección de salas de equipos, se puede acceder a las cámaras alrededor de subestaciones, salas de bombas, instalaciones relacionadas con la ventilación y equipos electromecánicos clave desde la plataforma de despacho. Esto ayuda a los equipos de mantenimiento y comando a verificar el estado del campo antes de organizar personal.
En la respuesta a emergencias, el acceso al vídeo se vuelve aún más valioso. Cuando ocurre una alarma, un informe de falla, un incidente de seguridad o una solicitud de comunicación, el despachador puede abrir el punto de vídeo más cercano y coordinar la comunicación por voz al mismo tiempo. Esto mejora el conocimiento de la situación y apoya una toma de decisiones más rápida.
Consideraciones de diseño técnico
Antes del despliegue, el equipo del proyecto debe confirmar la cantidad de cámaras existentes, la distribución de las cámaras, el formato de transmisión, la arquitectura de la plataforma de vídeo, el ancho de banda de la red, la interfaz de la plataforma de despacho y el flujo de trabajo operativo real. El objetivo no es solo conectar dispositivos, sino hacer que el acceso a las cámaras sea útil para los despachadores.
La nomenclatura de las cámaras y el mapeo de puntos también son importantes. Si la consola de despacho muestra nombres de cámara poco claros, los operadores pueden tener dificultades para encontrar el flujo correcto. Un buen diseño debe organizar los puntos de vídeo según el área de la mina, la vía, el tipo de equipo, la ruta de inspección o la prioridad de emergencia.
La planificación de la red debe considerar la calidad del vídeo, la cantidad de transmisiones, la latencia y la fiabilidad. Las cámaras 4K proporcionan un gran detalle de imagen, pero no todos los escenarios de despacho requieren vídeo de resolución completa en todo momento. El sistema puede utilizar una selección práctica de flujos, planificación de ancho de banda y control de acceso para equilibrar la calidad de la imagen y la estabilidad operativa.
También se debe incluir el control de seguridad y permisos. Diferentes roles de despacho pueden necesitar diferentes derechos de acceso para los puntos de vídeo subterráneos. Las áreas importantes deben admitir acceso controlado, registro de operaciones y políticas de gestión alineadas con los requisitos de seguridad de la mina.
De la monitorización pasiva al recurso activo de despacho
El cambio principal que trae la integración de vídeo y despacho es el paso de la monitorización pasiva al uso operativo activo. En un modelo tradicional, las cámaras se utilizan principalmente para la observación. En un modelo integrado, las cámaras se convierten en recursos de despacho que se pueden llamar, ver, compartir y coordinar durante la inspección y el manejo de incidentes.
Esta es la razón por la que una capa de pasarela de vídeo es valiosa. Da a las cámaras existentes un nuevo papel dentro del flujo de trabajo de comando. El sistema no solo muestra vídeo; hace que el vídeo sea parte de la inspección, la comunicación, el comando y la respuesta.
Para proyectos que requieren despacho de voz, acceso a vídeo, vinculación de alarmas y comunicación de emergencia en un solo flujo de trabajo, Becke Telcom puede considerarse como una referencia de solución ligera, especialmente cuando una mina o sitio industrial necesita conectar terminales de campo, consolas de despacho, recursos de vídeo y sistemas de comunicación de emergencia en una arquitectura unificada.
Una ruta de actualización más práctica para la digitalización de minas
Muchas minas de carbón ya han completado el despliegue de cámaras, la construcción de redes y la implementación de plataformas básicas de monitorización. La siguiente etapa de mejora digital debe centrarse en la integración del flujo de trabajo. Si los operadores todavía necesitan cambiar de sistema y buscar manualmente, el valor del sistema de vídeo no se libera por completo.
Al integrar las cámaras subterráneas con la plataforma de despacho a través de una pasarela de vídeo, las minas pueden mejorar la eficiencia de la inspección sin reemplazar toda la infraestructura de vídeo. El centro de comando gana un acceso visual más rápido, los despachadores reducen las operaciones repetitivas y el manejo de emergencias se vuelve más directo.
La clave para mejorar la inspección de minas de carbón no es solo instalar más cámaras. Es hacer que los recursos de cámara existentes sean más fáciles de llamar, más fáciles de entender y más fáciles de usar dentro del flujo de trabajo de despacho.
Preguntas frecuentes
¿Esta solución requiere reemplazar las cámaras subterráneas existentes?
En la mayoría de los proyectos, el propósito de usar una pasarela de vídeo es reutilizar las cámaras y recursos de vídeo existentes tanto como sea posible. El equipo del proyecto aún debe confirmar los protocolos de las cámaras, los formatos de transmisión, el acceso a la red y la compatibilidad de la plataforma antes del despliegue.
¿Se puede utilizar vídeo 4K directamente dentro de la plataforma de despacho?
Depende del ancho de banda, la capacidad de la plataforma, el formato de transmisión y los requisitos operativos. Algunos escenarios pueden usar vídeo Full HD o subflujo para un acceso más rápido, mientras que los flujos de alta resolución se pueden mantener para monitorización o grabación detallada cuando sea necesario.
¿Cómo se deben organizar los puntos de cámara para su uso en el despacho?
Los puntos de cámara deben nombrarse y agruparse de acuerdo con la lógica operativa real, como frente de trabajo, vía, transportador de banda, sala de bombas, subestación, ruta de inspección o zona de emergencia. La nomenclatura clara es esencial para un acceso rápido.
¿La integración de vídeo es útil solo durante emergencias?
No. También es valiosa para la inspección rutinaria, la verificación del estado de los equipos, el traspaso de turno, la coordinación de la producción, la supervisión remota y el apoyo al mantenimiento. La respuesta a emergencias es solo un escenario de alto valor.
¿Qué se debe verificar antes de elegir una arquitectura de pasarela de vídeo?
El proyecto debe verificar los protocolos de cámara existentes, la estructura de la plataforma de vídeo, la interfaz del sistema de despacho, el ancho de banda de la red, los requisitos de latencia, las políticas de permisos y el flujo de trabajo real de los operadores de la sala de control.
