Los interruptores-seccionadores de alta tensión son dispositivos de maniobra utilizados en sistemas de distribución de media y alta tensión para conectar, conducir e interrumpir corrientes de carga bajo condiciones de servicio especificadas. Se emplean habitualmente en celdas de anillo, subestaciones de distribución, líneas aéreas, sistemas eléctricos industriales, alimentadores de transformadores, redes de cable, subestaciones de energías renovables y proyectos de automatización de la distribución.
Un interruptor-seccionador no es lo mismo que un interruptor automático. Su función principal es la maniobra de carga y el seccionamiento, mientras que un interruptor automático está diseñado para interrumpir corrientes de defecto. En muchos sistemas de distribución, los interruptores-seccionadores se utilizan junto con fusibles, relés de protección, seccionadores, seccionadores de puesta a tierra, enclavamientos y dispositivos de control para garantizar una operación segura y un suministro eléctrico fiable.
Un interruptor-seccionador de alta tensión proporciona una maniobra controlada de la corriente normal de carga, pero debe seleccionarse, operarse y mantenerse de acuerdo con su capacidad nominal y las normas de seguridad del sistema eléctrico.
Significado Básico de un Interruptor-Seccionador de Alta Tensión
Un interruptor-seccionador de alta tensión es un dispositivo mecánico de maniobra diseñado para abrir y cerrar circuitos eléctricos mientras el circuito transporta corriente de carga. Permite a los operadores o sistemas de control energizar, desenergizar, seccionar o transferir partes de una red de distribución en condiciones normales de operación.
En los sistemas eléctricos prácticos, el término "alta tensión" puede emplearse de manera diferente según la región y la industria. Muchos interruptores-seccionadores en aplicaciones de distribución se encuentran en clases de tensión superiores a 1 kV, especialmente en redes de media tensión como sistemas de 6 kV, 10 kV, 11 kV, 12 kV, 24 kV, 33 kV y 35 kV. La clase de tensión exacta, el nivel de aislamiento, la corriente nominal y el tipo de servicio de maniobra deben coincidir con el diseño del proyecto y las normas aplicables.
Función de Maniobra de Carga
La función principal del dispositivo es maniobrar la corriente de carga. Esto significa que puede interrumpir la corriente que fluye durante el servicio normal, como la corriente de carga de un transformador, la corriente de carga de un alimentador, la corriente de carga capacitiva de un cable o la corriente de carga de una línea de distribución, siempre dentro de su capacidad nominal.
Esta función es importante porque abrir un circuito de alta tensión bajo carga produce un arco eléctrico. Un interruptor-seccionador incluye una estructura de control de arco para que el arco pueda gestionarse y extinguirse de forma segura dentro de las condiciones nominales de maniobra.

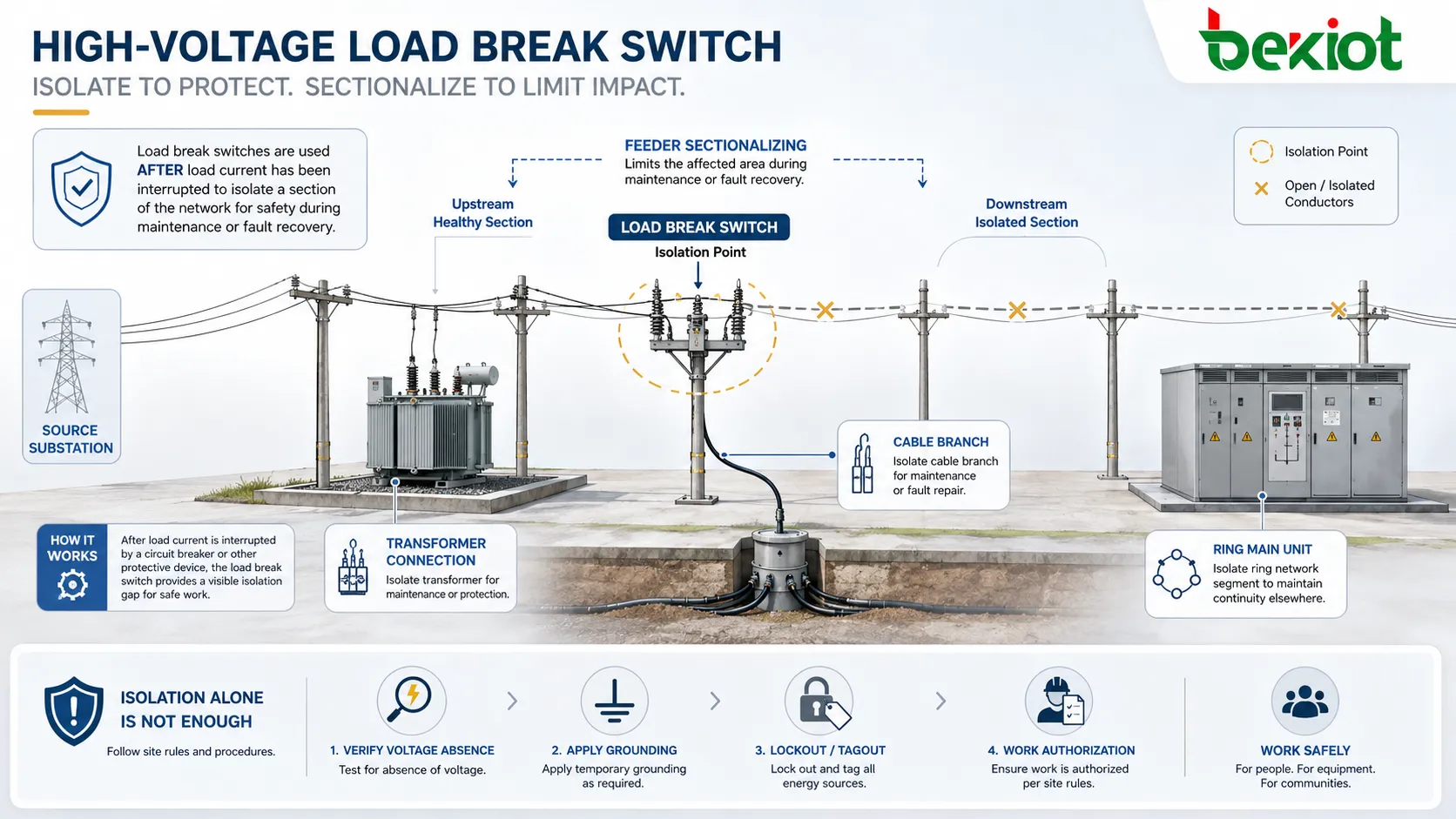

Seccionamiento y Aislamiento
Muchos interruptores-seccionadores se utilizan para aislar un tramo de alimentador, un transformador, una derivación de cable o un segmento de red en anillo después de que la corriente de carga haya sido interrumpida. En las redes de distribución, el seccionamiento ayuda a limitar la zona afectada durante trabajos de mantenimiento o la reposición tras un defecto.
El seccionamiento debe ser claramente visible o indicarse de forma fiable según el diseño de la aparamenta. Para trabajos de mantenimiento, el seccionamiento por sí solo no es suficiente; también se requieren la verificación de ausencia de tensión, la puesta a tierra, los procedimientos de bloqueo y la autorización de trabajo de acuerdo con las normas del lugar.
Principio de Funcionamiento
El principio de funcionamiento de un interruptor-seccionador se basa en el movimiento rápido de los contactos y la interrupción del arco. Cuando el interruptor abre bajo carga, los contactos móvil y fijo se separan. Se forma un arco eléctrico entre los contactos porque la corriente continúa fluyendo a través del gas ionizado o medio de arco durante un breve instante.
El interruptor debe entonces estirar, enfriar, dividir, soplar o extinguir el arco para que la corriente se detenga de forma segura. El método de interrupción del arco depende del diseño del interruptor. Los diseños comunes pueden utilizar aire, gas, vacío, aceite en equipos más antiguos u otras estructuras de control de arco.
Apertura de Contactos y Formación del Arco
Cuando el interruptor está cerrado, la corriente fluye a través del camino conductor principal. Durante la apertura, los contactos se separan rápidamente. Dado que el circuito posee inductancia y energía eléctrica, la corriente no se detiene instantáneamente. Esto produce un arco.
Si el arco no se controla, puede dañar los contactos, el aislamiento y los equipos cercanos. También puede generar graves riesgos de seguridad. Por lo tanto, el interruptor-seccionador debe tener una capacidad nominal de interrupción adecuada para la corriente de carga prevista y el tipo de servicio de maniobra.
Extinción del Arco
La extinción del arco es el proceso de detener el arco y restaurar el aislamiento entre los contactos abiertos. Diferentes diseños de interruptores utilizan diferentes métodos. Los interruptores en aire pueden emplear cámaras de extinción, cuernos de arco o cámaras apagachispas. Los diseños con aislamiento en gas pueden utilizar el flujo de gas y las propiedades aislantes del mismo. Los interruptores de vacío extinguen el arco dentro de una ampolla de vacío sellada.
El propósito es el mismo: interrumpir la corriente de carga sin permitir que el arco continúe o se reenceba más allá de los límites seguros. El interruptor debe estar ensayado y tener una asignación de características nominales para la tensión, corriente, frecuencia y tipo de servicio de maniobra previstos.
Mecanismo de Energía Almacenada
Muchos interruptores-seccionadores utilizan un muelle o mecanismo de energía almacenada. El operador carga el mecanismo manual o eléctricamente, y el mecanismo libera la energía para mover los contactos rápidamente.
Un movimiento de contactos rápido y consistente es importante porque un movimiento manual lento puede aumentar el tiempo de arco y reducir la fiabilidad de la maniobra. Los mecanismos de energía almacenada ayudan a que la velocidad de maniobra dependa menos del movimiento manual del operador.
Posiciones de Cerrado, Abierto y Puesto a Tierra
Algunos diseños de aparamenta ofrecen múltiples posiciones, como cerrado, abierto y puesto a tierra. La posición de cerrado conecta el circuito. La posición de abierto separa el circuito. La posición de puesta a tierra conecta el lado del circuito aislado a tierra a través de un seccionador de puesta a tierra.
La indicación de posición debe ser clara y fiable. Los enclavamientos se utilizan a menudo para prevenir maniobras inseguras, como cerrar un seccionador de puesta a tierra sobre un circuito energizado o cerrar el interruptor-seccionador mientras el seccionador de puesta a tierra está conectado.
Componentes Estructurales Principales
Un interruptor-seccionador de alta tensión está construido a partir de componentes eléctricos, mecánicos, de aislamiento y de control. La estructura exacta depende de si el interruptor es interior, exterior, con aislamiento en aire, con aislamiento en gas, montado sobre poste, de envolvente metálica o integrado en una celda de anillo.
Contactos Principales
Los contactos principales conducen la corriente normal de servicio cuando el interruptor está cerrado. Deben tener baja resistencia, capacidad térmica adecuada y suficiente resistencia mecánica.
El desgaste de los contactos, la oxidación, la mala alineación o el sobrecalentamiento pueden reducir la fiabilidad. Las inspecciones y el mantenimiento periódicos deben seguir las instrucciones del fabricante y la política de mantenimiento del emplazamiento.
Sistema de Interrupción del Arco
El sistema de interrupción del arco controla el arco durante la apertura. Puede incluir guías de arco, cámaras de extinción, cámaras de interrupción, rutas de flujo de gas, ampollas de vacío o estructuras resistentes al arco.
Esta parte es crítica para una maniobra de carga segura. Si el sistema de interrupción del arco está dañado o contaminado, el interruptor podría no interrumpir la corriente de carga de manera segura.
Sistema de Aislamiento
El sistema de aislamiento separa las partes activas de las partes metálicas puestas a tierra, los conductores entre fases y las superficies accesibles. El aislamiento puede incluir distancias en aire, aislamiento sólido, aislamiento gaseoso, porcelana, resina epoxi o materiales compuestos.
El rendimiento del aislamiento puede verse afectado por la humedad, el polvo, la contaminación, el envejecimiento, los daños mecánicos, las descargas parciales y una instalación incorrecta. Las condiciones ambientales deben tenerse en cuenta durante la selección y el mantenimiento.
Mecanismo de Maniobra
El mecanismo de maniobra transforma la acción manual o motorizada en movimiento de los contactos. Puede incluir manetas, ejes, muelles, pestillos, varillajes, motores, contactos auxiliares e indicadores mecánicos de posición.
El mecanismo debe funcionar de manera suave y consistente. Cualquier rigidez, sonido anormal, recorrido incompleto o desajuste de posición debe ser investigado por personal cualificado antes de continuar con la operación.
Enclavamientos e Indicación
Los enclavamientos ayudan a prevenir secuencias de maniobra inseguras. Los indicadores de posición muestran si el interruptor está abierto, cerrado o puesto a tierra. Los contactos auxiliares pueden enviar señales de estado a sistemas de monitorización, plataformas SCADA o unidades de control remoto.
Una indicación fiable es esencial porque los operadores deben conocer el estado real del interruptor antes de realizar maniobras, ensayos, puestas a tierra o actividades de mantenimiento.
Tipos de Interruptores-Seccionadores
Los interruptores-seccionadores pueden clasificarse por el medio de aislamiento, el entorno de instalación, el método de maniobra y la aplicación. Cada tipo tiene diferentes ventajas y limitaciones.
Interruptor-Seccionador con Aislamiento en Aire
Los interruptores-seccionadores con aislamiento en aire utilizan el aire como medio aislante principal. Suelen ser sencillos, visibles y más fáciles de inspeccionar. Pueden emplearse en celdas interiores, sistemas exteriores sobre poste o equipos de distribución según el diseño.
Los diseños con aislamiento en aire requieren distancias de aislamiento adecuadas y pueden verse más afectados por la contaminación, la humedad, la sal, el polvo y la exposición ambiental. Las condiciones de mantenimiento e instalación son importantes para la fiabilidad a largo plazo.
Interruptor-Seccionador con Aislamiento en Gas
Los interruptores-seccionadores con aislamiento en gas se encuentran comúnmente en celdas de anillo compactas y aparamenta blindada. Los componentes de maniobra se colocan dentro de un tanque sellado lleno de gas aislante o un medio aislante alternativo según el diseño del producto.
Este diseño puede reducir los requisitos de espacio y mejorar la protección frente a las condiciones ambientales externas. Sin embargo, requiere un monitoreo cuidadoso de la integridad del cerramiento, el estado del gas cuando corresponda, y las reglas de mantenimiento específicas del fabricante.
Interruptor-Seccionador de Vacío
Los interruptores-seccionadores de vacío utilizan ampollas de vacío para extinguir el arco. La tecnología de maniobra en vacío se utiliza ampliamente debido a su elevado poder de interrupción y al entorno de arco confinado.
El estado de la ampolla de vacío, el recorrido mecánico, la indicación de desgaste de los contactos y la coordinación del aislamiento deben verificarse según el procedimiento de mantenimiento del fabricante.
Interruptor-Seccionador Combinado con Fusibles
Algunos conjuntos de interruptor-seccionador se combinan con fusibles de alta tensión. El interruptor maneja la maniobra de carga normal, mientras que el fusible proporciona protección contra cortocircuitos para equipos como transformadores.
Esta combinación es común en la protección de transformadores de distribución. La correcta asignación nominal del fusible, el mecanismo de percutor, la lógica de funcionamiento por fase y la coordinación con la protección aguas arriba son importantes para una aplicación segura.
Comparación entre Interruptor-Seccionador e Interruptor Automático
Tanto un interruptor-seccionador como un interruptor automático controlan circuitos eléctricos, pero sus funciones son diferentes. Confundir ambos puede generar graves problemas de diseño y de seguridad.
| Elemento | Interruptor-Seccionador | Interruptor Automático |
|---|---|---|
| Función principal | Maniobra corriente normal de carga y secciona circuitos | Interrumpe corriente normal y corriente de defecto |
| Interrupción de defecto | Generalmente no está diseñado para interrumpir por sí solo altas corrientes de cortocircuito | Diseñado y dimensionado para la interrupción de corrientes de defecto |
| Función de protección | Suele usarse con fusibles o protección aguas arriba | Normalmente funciona con relés de protección o unidades de disparo |
| Uso común | Alimentadores de transformadores, redes en anillo, seccionamiento, maniobra de carga | Protección de alimentadores, protección de generadores, interruptores principales de acometida, eliminación de defectos |
| Coste y complejidad | Suele ser más sencillo y económico para los tipos de maniobra adecuados | Más complejo debido a los requisitos de interrupción de defecto y protección |
Por Qué Importa la Diferencia
Un interruptor-seccionador solo debe utilizarse dentro de su capacidad nominal de maniobra. Si se debe interrumpir una corriente de defecto, el sistema debe confiar en un interruptor automático, fusible o dispositivo de protección adecuadamente dimensionado.
Una aplicación incorrecta puede exponer los equipos y al personal a graves riesgos de arco eléctrico, mecánicos, térmicos y eléctricos. La selección del equipo siempre debe ser revisada por ingenieros eléctricos cualificados.
Coordinación con Dispositivos de Protección
En muchos sistemas, el interruptor-seccionador forma parte de un esquema de protección coordinado. Los interruptores automáticos aguas arriba, los fusibles limitadores de corriente, los relés, los reconectadores y los ajustes de protección pueden trabajar juntos para eliminar defectos y aislar las secciones afectadas.
La coordinación de protecciones debe considerar los niveles de cortocircuito, la corriente de inserción del transformador, la corriente de carga, las curvas de los fusibles, los ajustes de los relés, la selectividad y el método de puesta a tierra del sistema.

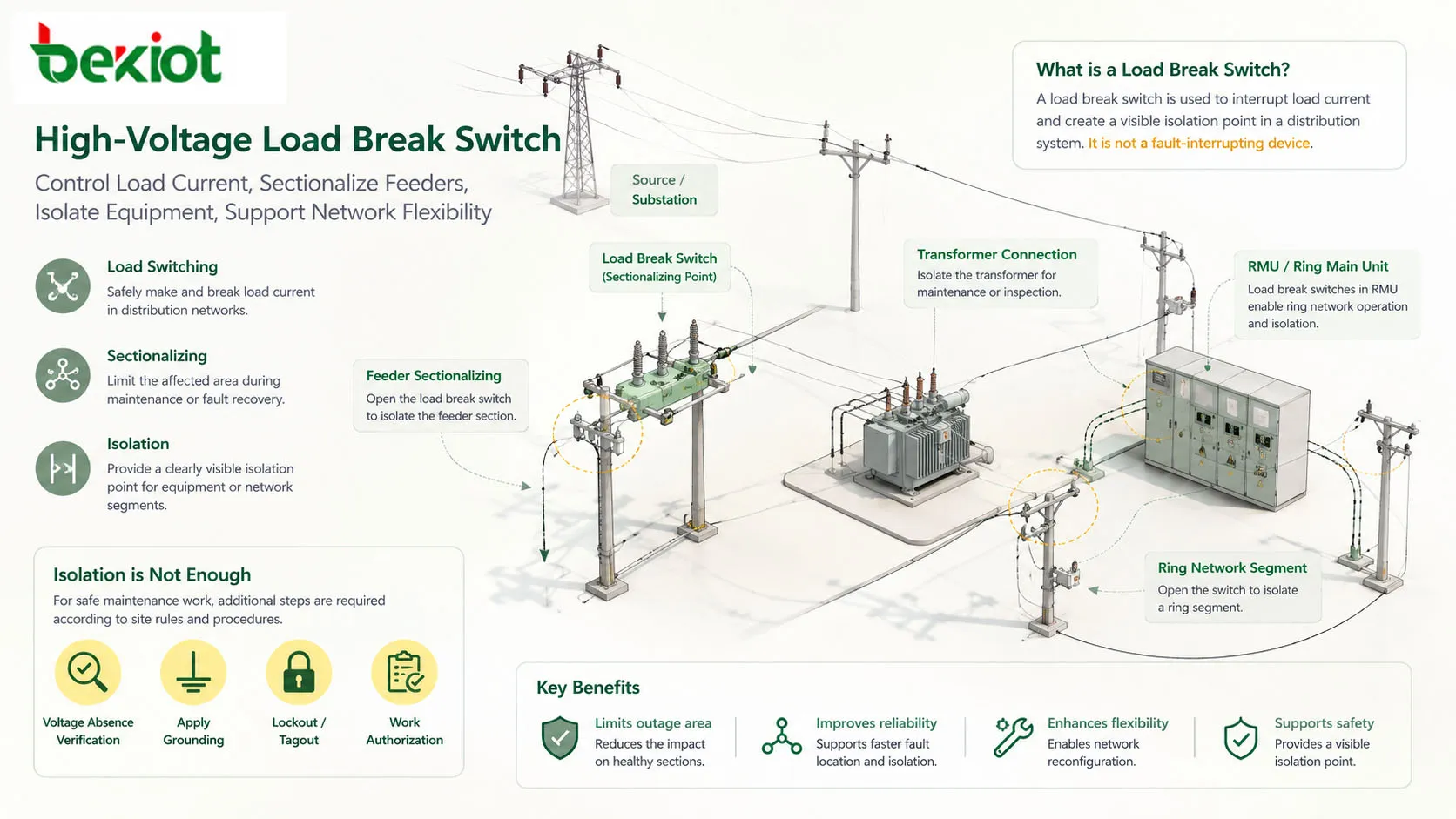

Aplicaciones en Distribución de Energía
Los interruptores-seccionadores de alta tensión se utilizan ampliamente porque proporcionan funciones prácticas de maniobra y seccionamiento en redes de distribución. Su valor es especialmente claro donde los operadores necesitan controlar el flujo de carga y aislar partes de una red de forma segura.
Celdas de Anillo (Ring Main Units)
Las celdas de anillo a menudo utilizan interruptores-seccionadores para controlar los alimentadores de entrada y salida en redes de distribución en anillo. Esto permite a las compañías eléctricas y a los operadores de instalaciones seccionar defectos, transferir rutas de suministro y mantener la continuidad del servicio.
En diseños compactos de RMU, el interruptor-seccionador puede estar integrado con seccionadores de puesta a tierra, fusibles, compartimentos de cables, indicadores de tensión, enclavamientos y dispositivos de monitorización remota.
Alimentadores de Transformadores de Distribución
Los interruptores-seccionadores se utilizan comúnmente en alimentadores de transformadores. Permiten que el transformador se desconecte de la red de alta tensión en condiciones normales de carga. Cuando se combinan con fusibles, también pueden proporcionar protección contra defectos del transformador.
La selección del interruptor y del fusible debe corresponderse con la potencia nominal del transformador, la corriente de inserción, el nivel de defecto esperado y los requisitos de coordinación de protecciones.
Líneas Aéreas de Distribución
Los interruptores-seccionadores de exterior montados sobre poste pueden utilizarse para el seccionamiento de alimentadores aéreos, el control de líneas derivadas y el aislamiento para mantenimiento. Ayudan a las compañías eléctricas a aislar tramos más pequeños de una red en lugar de desconectar un área más amplia.
Los equipos de exterior deben seleccionarse para las condiciones meteorológicas, la contaminación, la exposición a rayos, la resistencia mecánica, la altura de operación y la práctica local de la empresa eléctrica.
Sistemas Eléctricos Industriales
Las instalaciones industriales utilizan interruptores-seccionadores en subestaciones, alimentadores de producción, áreas de control de motores, salas de transformadores y cuadros de distribución de energía. Ayudan a gestionar el aislamiento de equipos, la maniobra de alimentadores y la planificación del mantenimiento.
Los entornos industriales pueden presentar polvo, vibraciones, atmósferas corrosivas, altos niveles de defecto, necesidades de maniobra frecuentes y estrictos procedimientos de seguridad. La selección del equipo debe reflejar estas condiciones del emplazamiento.
Proyectos de Energías Renovables e Infraestructuras
Las plantas solares, las instalaciones de energía eólica, los sistemas de almacenamiento de energía en baterías, los sistemas ferroviarios, los aeropuertos, los túneles, los puertos y los centros de datos pueden utilizar interruptores-seccionadores en redes de media tensión de recolección y distribución.
Estos proyectos a menudo requieren celdas compactas, operación remota, monitorización del estado, alta fiabilidad y procedimientos de mantenimiento claros.
Principios de Seguridad Antes de Cualquier Operación
La maniobra en alta tensión es peligrosa. Los principios de funcionamiento y los procedimientos de seguridad deben ser definidos por personal eléctrico cualificado, instrucciones operativas aprobadas, manuales del equipo, evaluación de riesgos del lugar y normativa local. El siguiente contenido es un resumen de gestión de la seguridad, no un sustituto de la autorización formal o los procedimientos de campo.
Solo Personal Cualificado
Los interruptores-seccionadores de alta tensión solo deben ser operados, inspeccionados, ensayados y mantenidos por personal capacitado y autorizado. Los trabajadores deben comprender el tipo de equipo, el diagrama del sistema, la tensión nominal, el tipo de servicio de maniobra, la lógica de enclavamientos, las condiciones de defecto y las reglas de respuesta ante emergencias.
El personal no cualificado no debe abrir compartimentos de celdas, puentear enclavamientos, operar dispositivos de alta tensión expuestos ni intentar resolver problemas. Los sistemas de alta tensión pueden causar electrocución mortal, lesiones por arco eléctrico, quemaduras, presión por explosión y explosión del equipo.
Seguir Órdenes de Maniobra Aprobadas
Las operaciones de maniobra deben seguir órdenes de maniobra aprobadas o boletos de operación. Estos documentos definen la operación prevista, la identificación del equipo, la secuencia, la autorización, el método de comunicación y los pasos de confirmación.
Las órdenes de maniobra ayudan a prevenir la operación en el compartimento equivocado, el aislamiento del alimentador incorrecto, la realimentación imprevista y la energización insegura. En sistemas complejos, las suposiciones verbales nunca deben reemplazar los procedimientos escritos verificados.
Confirmar la Identificación del Equipo
Antes de cualquier operación, se debe confirmar el nombre del equipo, el número del alimentador, la etiqueta del panel, la posición del interruptor, el diagrama del circuito y el objetivo de la maniobra. Muchos accidentes ocurren porque se opera el dispositivo equivocado.
Las etiquetas claras, los diagramas mímicos, la indicación SCADA, las marcas en los paneles y los planos del emplazamiento deben ser consistentes. Si la identificación no es clara, la operación debe detenerse hasta que el problema sea resuelto por personal autorizado.
Utilizar el Equipo de Protección Personal Adecuado
El equipo de protección personal (EPP) debe corresponderse con la evaluación de riesgos de arco eléctrico y choque eléctrico. Dependiendo del lugar y la tarea, esto puede incluir ropa con clasificación para arco, protección facial, guantes aislantes, casco de seguridad, calzado de seguridad, protección auditiva y herramientas aisladas.
El EPP es la última línea de defensa, no la primera. El diseño seguro del sistema, la desenergización, los enclavamientos, la operación remota, las barreras y los procedimientos correctos deben reducir la exposición siempre que sea posible.
Marco General del Procedimiento de Seguridad
Los procedimientos de seguridad para la operación del interruptor-seccionador deben desarrollarse a partir del manual del equipo real y del programa de seguridad eléctrica del emplazamiento. Un marco general incluye planificación, autorización, aislamiento, verificación, puesta a tierra, operación, monitorización y documentación.
Planificación y Evaluación de Riesgos
Antes de la maniobra, el equipo debe comprender por qué se necesita la operación, qué equipos se verán afectados, si la corriente de carga está dentro de la capacidad nominal del interruptor, si los equipos aguas abajo pueden realimentar y qué peligros están presentes.
La evaluación de riesgos debe considerar la energía del arco eléctrico, el límite de choque, la puesta a tierra del sistema, la energía almacenada, el estado del control remoto, las condiciones meteorológicas para operaciones en exterior, las restricciones de acceso y el posible impacto en los usuarios o la producción.
Autorización y Comunicación
La maniobra en alta tensión debe ser autorizada por el personal responsable. La comunicación entre los despachadores, operadores, equipos de mantenimiento y departamentos afectados debe ser clara y registrarse cuando se requiera.
En operaciones con varias personas, los roles deben estar definidos. Una persona puede emitir la orden de maniobra, otra puede operar y otra puede verificar el estado, según la práctica del sitio.
Aislamiento y Bloqueo
Cuando se deba trabajar en el equipo, el aislamiento debe eliminar todas las posibles fuentes de energía peligrosa. El bloqueo y la señalización deben aplicarse de acuerdo con el procedimiento de control de energía aprobado.
El aislamiento debe considerar el suministro normal, el suministro alternativo, las fuentes de realimentación, las fuentes de generación, las baterías de condensadores, los transformadores, los circuitos auxiliares, la energía de control y la energía eléctrica almacenada.
Verificar la Ausencia de Tensión
Antes de poner a tierra o tocar un equipo que se espera que esté desenergizado, el personal cualificado debe verificar la ausencia de tensión utilizando equipos y procedimientos de ensayo aprobados.
Las pruebas de tensión deben realizarse con cuidado, ya que una prueba incorrecta puede crear una falsa confianza. El estado del comprobador, su rango, el método y el punto de acceso deben ser adecuados para el equipo y la clase de tensión.
Aplicar Puesta a Tierra Cuando se Requiera
La puesta a tierra se utiliza para proteger a los trabajadores de energizaciones inesperadas, tensiones inducidas, cargas almacenadas o realimentaciones. Algunas celdas incluyen seccionadores de puesta a tierra integrados, mientras que otros sistemas pueden requerir equipos de puesta a tierra portátiles.
Los procedimientos de puesta a tierra deben seguir las normas del lugar. El punto de puesta a tierra, la secuencia, la capacidad nominal del equipo y el método de verificación deben ser definidos por personal de seguridad eléctrica cualificado.
Registrar la Operación
Las operaciones de maniobra deben registrarse. El registro puede incluir la fecha, la hora, el operador, la identificación del equipo, el número de orden de maniobra, la posición inicial, la posición final, hallazgos anormales, alarmas y resultados de confirmación.
Los buenos registros respaldan la trazabilidad, la investigación de incidentes, la planificación del mantenimiento y la futura revisión de las maniobras.
Peligros Comunes y Controles de Riesgo
La operación de un interruptor-seccionador de alta tensión puede implicar varios peligros. Comprender estos peligros ayuda a los equipos a diseñar procedimientos más seguros y seleccionar equipos adecuados.
Arco Eléctrico y Explosión por Arco
El arco eléctrico puede liberar calor intenso, luz, sonido y presión. La explosión por arco puede crear fuerza mecánica y proyectar residuos. Estos peligros pueden ocurrir durante fallos del equipo, operación incorrecta, fallo del aislamiento o maniobra en defecto.
El control de riesgos puede incluir celdas resistentes al arco, operación remota, mantenimiento adecuado, enclavamientos, barreras, estudio de arco eléctrico, EPP y procedimientos de maniobra estrictos.
Choque Eléctrico
El choque eléctrico puede ocurrir cuando una persona entra en contacto con partes energizadas o se sitúa a una distancia de aproximación insegura. La alta tensión también puede contornear a través del aire si las distancias de aislamiento son inadecuadas.
La prevención del choque requiere barreras, aislamiento, acceso restringido, verificación de tensión, herramientas adecuadas, límites de aproximación seguros, puesta a tierra y personal capacitado.
Realimentación y Energía Almacenada
La realimentación puede provenir de generadores, transformadores, condensadores, alimentadores en paralelo, sistemas de energías renovables, sistemas UPS o equipos conectados. La energía almacenada puede permanecer después de que se abra el circuito principal.
Los procedimientos deben identificar todas las posibles fuentes de energía antes de que comience el trabajo. Asumir que un interruptor abierto hace que el equipo sea seguro puede ser peligroso.
Fallo Mecánico
Los mecanismos del interruptor pueden fallar debido al desgaste, la corrosión, la falta de lubricación, la desalineación, los muelles rotos, los varillajes dañados o un mantenimiento deficiente. El fallo mecánico puede impedir la apertura completa, el cierre completo o la indicación correcta de la posición.
La fuerza de operación anormal, el movimiento incompleto, el ruido inusual o la indicación inconsistente deben tratarse como una señal de advertencia. El equipo debe ser inspeccionado por personal cualificado antes de su uso posterior.
Consideraciones de Inspección y Mantenimiento
El mantenimiento mantiene los interruptores-seccionadores fiables y seguros. El programa de mantenimiento debe seguir las instrucciones del fabricante, las condiciones del lugar, la frecuencia de maniobra, la exposición ambiental y las normas de la empresa eléctrica o instalación.
Inspección Visual
La inspección visual puede incluir la comprobación del estado de la envolvente, las etiquetas, la corrosión, la contaminación, la humedad, los daños, las piezas sueltas, los indicadores de posición, las manetas de operación, el estado del seccionador de puesta a tierra y el estado del compartimento de cables.
Para equipos de exterior, la inspección también debe considerar los sellos contra la intemperie, los aisladores, los daños por aves, la vegetación, los daños por rayos y los depósitos de contaminación.
Verificación de la Operación Mecánica
Las verificaciones mecánicas confirman que el mecanismo de maniobra se mueve correctamente y que los indicadores coinciden con la posición real del interruptor. El mecanismo no debe atascarse, pegarse o requerir una fuerza anormal.
Solo el personal autorizado debe realizar verificaciones de la operación. Algunos ensayos pueden requerir la desenergización o procedimientos especiales según el tipo de equipo.
Estado de Contactos e Interruptor
El desgaste de los contactos y el estado del sistema de interrupción afectan el rendimiento de la maniobra. Dependiendo del diseño, el mantenimiento puede incluir la verificación de la resistencia de contactos, los indicadores de desgaste, el estado de la ampolla de vacío o el estado del cerramiento con aislamiento en gas.
Estas verificaciones deben realizarse con instrumentos de prueba adecuados y métodos aprobados por el fabricante. Las pruebas incorrectas pueden dañar el equipo o crear condiciones inseguras.
Ensayos de Aislamiento
El estado del aislamiento es importante para los equipos de alta tensión. Los ensayos pueden incluir resistencia de aislamiento, rigidez dieléctrica a frecuencia industrial, evaluación de descargas parciales u otros métodos según el programa de mantenimiento.
La tensión de ensayo, el método de conexión, el proceso de descarga y los límites de seguridad deben ser controlados por personal cualificado en ensayos eléctricos.
Factores de Selección para Proyectos de Ingeniería
La elección de un interruptor-seccionador de alta tensión requiere una evaluación de ingeniería. El dispositivo debe coincidir con las características nominales eléctricas, las condiciones ambientales, el tipo de servicio, el método de instalación, la coordinación de protecciones y los requisitos de seguridad.
| Factor de Selección | Por Qué es Importante | Qué Verificar |
|---|---|---|
| Tensión nominal | Debe coincidir con la tensión del sistema y el nivel de aislamiento | Tensión nominal, tensión de ensayo, nivel de impulso |
| Corriente nominal | Debe conducir la carga esperada sin sobrecalentamiento | Corriente permanente, incremento de temperatura, capacidad de barras |
| Poder de corte | Debe interrumpir la corriente nominal de carga de forma segura | Corriente de carga, corriente de carga de cables, tipo de servicio con transformadores |
| Corriente de corta duración | Debe soportar la corriente de defecto hasta que la protección actúe | Corriente de corta duración, corriente de cresta, coordinación de protecciones |
| Entorno de instalación | Determina la envolvente, el aislamiento y las necesidades de mantenimiento | Interior, exterior, nivel de contaminación, humedad, altitud, temperatura |
| Método de operación | Afecta a la seguridad y la automatización | Manual, motorizado, control remoto, interfaz SCADA, enclavamientos |
Características Nominales Eléctricas
El interruptor debe tener valores nominales para la tensión del sistema, la corriente de carga, la frecuencia, el nivel de aislamiento y el tipo de servicio de maniobra. No debe seleccionarse solo por la tensión nominal.
Los ingenieros deben revisar la aplicación real, incluyendo la energización del transformador, la puesta en carga de líneas y cables, la maniobra en bucle y las condiciones de servicio esperadas.
Idoneidad Ambiental
Los entornos interiores y exteriores tienen requisitos diferentes. Los equipos de exterior pueden necesitar envolventes a prueba de intemperie, materiales resistentes a los rayos UV, protección contra la corrosión, aislamiento resistente a la contaminación y durabilidad mecánica.
Los emplazamientos industriales pueden requerir protección adicional contra el polvo, los productos químicos, las vibraciones, el calor, la humedad o las atmósferas explosivas cuando corresponda.
Automatización y Monitorización
Los sistemas de distribución modernos pueden requerir operación motorizada, indicación remota de estado, contactos auxiliares, indicadores de paso de defecto, sensores de tensión, sensores de corriente e integración SCADA.
La operación remota puede mejorar la seguridad al reducir la exposición directa, pero la lógica de control, la ciberseguridad, los enclavamientos y la fiabilidad de la comunicación deben estar correctamente diseñados.
Errores Comunes que se Deben Evitar
Un error común es utilizar un interruptor-seccionador como si fuera un interruptor automático. No se debe esperar que un interruptor-seccionador interrumpa una corriente de defecto elevada, a menos que forme parte de un conjunto interruptor-fusible o de protección adecuadamente dimensionado.
Otro error es ignorar el estado de los enclavamientos. Los enclavamientos son características de seguridad, no inconvenientes. Puentearlos puede crear condiciones peligrosas como cerrar contra tierra o poner a tierra un circuito energizado.
Un tercer error es confiar solo en la indicación del panel sin verificación al preparar el mantenimiento. La indicación de posición es importante, pero la seguridad en el mantenimiento también requiere un aislamiento adecuado, ensayos, puesta a tierra y autorización.
Un cuarto error es descuidar el mantenimiento ambiental. El polvo, la humedad, la corrosión y la contaminación pueden reducir el rendimiento del aislamiento y la fiabilidad mecánica con el tiempo.
Preguntas Frecuentes (FAQ)
¿Puede un interruptor-seccionador interrumpir una corriente de cortocircuito?
Un interruptor-seccionador estándar está generalmente destinado a la maniobra de corriente de carga nominal, no a la interrupción de elevadas corrientes de cortocircuito. La interrupción de corrientes de defecto generalmente requiere un interruptor automático, fusible o conjunto interruptor-fusible adecuadamente dimensionado y diseñado para esa función.
¿Por qué se utiliza un seccionador de puesta a tierra con la aparamenta de interruptor-seccionador?
Un seccionador de puesta a tierra proporciona una conexión controlada a tierra para una sección de circuito aislado. Ayuda a proteger a los trabajadores de tensiones inducidas, cargas almacenadas o energizaciones inesperadas cuando se aplica de acuerdo con los procedimientos de seguridad aprobados.
¿Qué se debe verificar si el indicador de posición del interruptor parece inconsistente?
La operación debe detenerse y la condición debe ser investigada por personal cualificado. Las posibles causas incluyen fallo del varillaje, recorrido incompleto, desajuste de contactos auxiliares, desgaste mecánico o daño del indicador.
¿Se pueden operar de forma remota los interruptores-seccionadores de alta tensión?
Sí, muchas unidades modernas admiten operación motorizada y remota. El control remoto debe incluir una realimentación de estado fiable, enclavamientos, seguridad de las comunicaciones, control de emergencia local y una autorización de operación clara.
¿Cómo afecta el entorno a la vida útil del interruptor-seccionador?
La humedad, el polvo, la sal, la contaminación industrial, las temperaturas extremas, las vibraciones y la corrosión pueden afectar el aislamiento, los contactos, los mecanismos, las juntas y las envolventes. Los intervalos de mantenimiento deben reflejar las condiciones reales del lugar.
¿Qué documentos deben estar disponibles antes de los trabajos de mantenimiento?
Los documentos importantes incluyen diagramas unifilares, órdenes de maniobra, procedimiento de bloqueo y señalización, manual del equipo, registros de ensayos, ajustes de las protecciones, información del arco eléctrico cuando corresponda, procedimiento de puesta a tierra e historial de mantenimiento.
