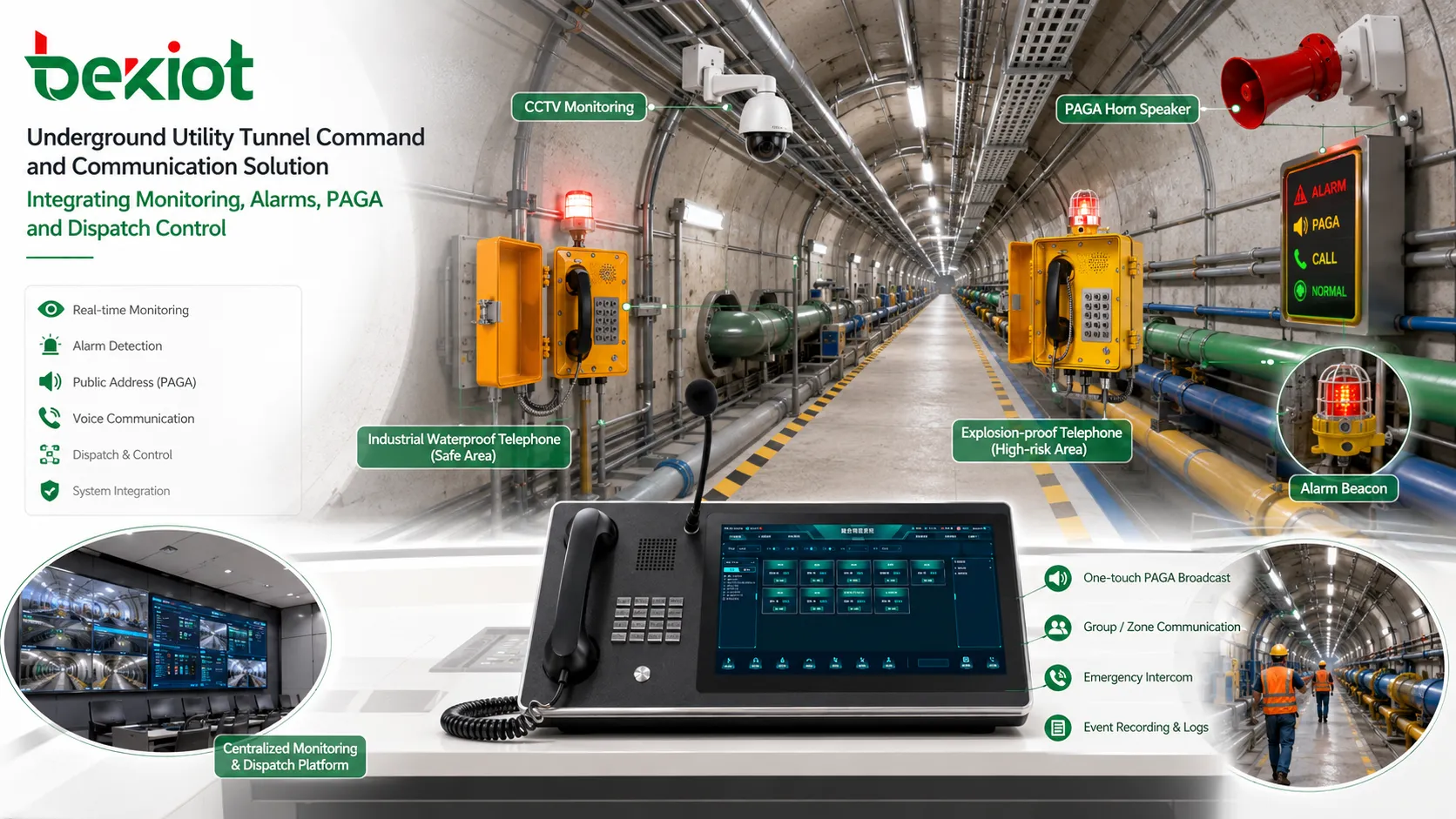

Los túneles de servicios subterráneos urbanos se están convirtiendo en una parte importante de la infraestructura de las ciudades modernas. En lugar de colocar tuberías de electricidad, comunicaciones, suministro de agua, drenaje, gas y calefacción por separado en diferentes rutas subterráneas, un túnel de servicios reúne múltiples tuberías municipales en un corredor subterráneo planificado. Esto mejora la eficiencia del mantenimiento, reduce la excavación repetida de carreteras, protege la apariencia de la ciudad y apoya el desarrollo urbano a largo plazo.
La renovación de infraestructura urbana a gran escala continúa creando una fuerte demanda de mejoras en las tuberías subterráneas, con más de 100,000 kilómetros de tuberías subterráneas que se espera mejorar cada año. Detrás de esta oportunidad de construcción, los túneles de servicios requieren más que ingeniería civil. También necesitan monitoreo inteligente, vinculación de alarmas, comunicación, radiodifusión, video, SIG y capacidades de comando y despacho para apoyar la operación segura y la respuesta a emergencias.
Por qué los Túneles de Servicios Necesitan una Plataforma de Operación Integrada
Un túnel de servicios no es solo un pasaje subterráneo para tuberías. Es un entorno de infraestructura complejo donde la electricidad, los cables de comunicación, las tuberías de agua, los sistemas de drenaje, las tuberías de gas, las tuberías de calefacción, los equipos de ventilación, los equipos de iluminación, los sistemas de protección contra incendios y las instalaciones de drenaje pueden coexistir en un solo corredor. Esto hace que la operación y el mantenimiento sean más eficientes, pero también plantea mayores requisitos para el control de seguridad.
Cuando se colocan múltiples tipos de tuberías en el mismo espacio subterráneo, cualquier condición anormal puede afectar a más de un subsistema. La temperatura alta, la humedad excesiva, la acumulación de agua, el gas nocivo, la fuga de gas combustible, el riesgo de incendio, la falla de equipos, la entrada no autorizada o la interrupción de la comunicación pueden crear riesgos operativos. Un sistema de monitoreo de función única no es suficiente para este tipo de entorno.
Una solución práctica para túneles de servicios debe integrar monitoreo, alarma, comunicación, radiodifusión, videovigilancia, SIG y control de despacho en una sola estructura operativa. El objetivo no es hacer que el sistema sea complicado, sino hacer que la infraestructura subterránea compleja sea más fácil de observar, administrar y responder.
Sistemas de Información Requeridos para la Construcción de Corredores Modernos
Los estándares de construcción de túneles de servicios generalmente enfatizan no solo el espacio, la estructura, la resistencia sísmica, la impermeabilización y la seguridad de la ingeniería, sino también los sistemas basados en información que apoyan la gestión a largo plazo. Para la capa de monitoreo y alarma, un túnel de servicios debe incluir monitoreo ambiental y de equipos, protección de seguridad, comunicación, alerta temprana y alarma, una plataforma de gestión unificada y un sistema de información geográfica.
Diferentes tipos de tuberías también requieren diferentes mecanismos de advertencia. Donde existe riesgo de incendio, se debe configurar un sistema automático de alarma contra incendios. Donde pueda haber gas o medios combustibles, se deben planificar sistemas de detección y alarma de gas combustible. Estos sistemas no deben operar como dispositivos aislados. Deben reportar información a la plataforma central y participar en el control de vinculación cuando ocurre un evento.
La plataforma debe recopilar y procesar información de múltiples subsistemas, incluyendo ventilación, suministro eléctrico, iluminación, monitoreo y alarma, extinción de incendios, drenaje, control de acceso y equipos de comunicación. A través del monitoreo y la gestión unificados, el centro de operaciones puede comprender mejor el estado del túnel y coordinar el mantenimiento o la respuesta a emergencias a tiempo.

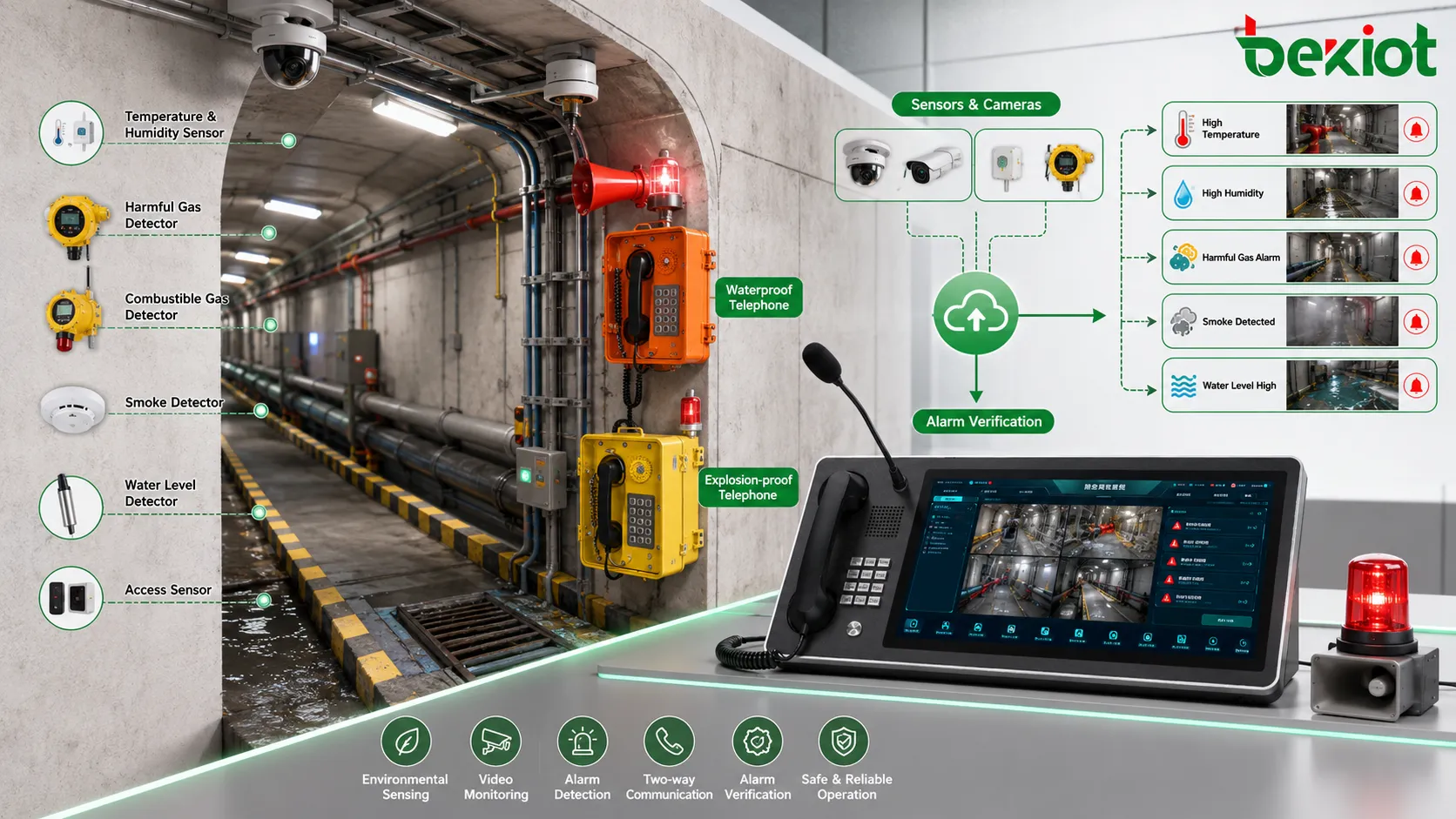

Sensado Ambiental y Visibilidad de Video
Los túneles de servicios subterráneos necesitan muchos tipos de dispositivos sensores. Los sensores de temperatura y humedad ayudan a los operadores a evaluar la condición ambiental básica del corredor. Los detectores de gases nocivos y detectores de gases combustibles ayudan a identificar riesgos que pueden no ser visibles para el personal de mantenimiento. Los sensores de nivel de agua, detectores de humo, sensores de estado de equipos y sensores de acceso pueden proporcionar datos operativos adicionales.
Estos sistemas de sensores deben trabajar junto con la videovigilancia. Las cámaras pueden proporcionar confirmación visual cuando se activa una alarma, cuando el personal de mantenimiento ingresa al túnel o cuando se reporta un comportamiento anormal del equipo. En lugar de confiar solo en el texto de la alarma, los despachadores pueden usar video en vivo para verificar la situación y decidir si comenzar la radiodifusión, llamar al personal de mantenimiento, notificar a los equipos de emergencia o activar los procedimientos de vinculación.
La videovigilancia también mejora la trazabilidad. Durante las inspecciones de rutina, eventos anormales, mantenimiento de equipos o manejo de emergencias, el video grabado puede ayudar a los gerentes a revisar el proceso, confirmar la responsabilidad y mejorar los planes de respuesta futuros.
Puntos de Comunicación Dentro de Ubicaciones Críticas
La capacidad de comunicación es esencial dentro de los corredores subterráneos. Los trabajadores de mantenimiento, los equipos de inspección, el personal de seguridad y los respondedores de emergencias deben poder contactar al centro de control cuando ingresan al túnel. Los nodos importantes deben estar equipados con estaciones de comunicación IP, puntos de interfonía de emergencia u otros terminales de voz confiables para que el personal pueda reportar problemas y recibir instrucciones.
Además de la comunicación punto a punto, se debe desplegar equipo de megafonía y radiodifusión en secciones adecuadas del túnel. Cuando ocurre una emergencia, el centro de control puede enviar mensajes de advertencia, instrucciones de evacuación, recordatorios de mantenimiento o anuncios de seguridad al área afectada. Esto es especialmente importante cuando los trabajadores pueden no estar cerca de un terminal telefónico o cuando se requiere una notificación rápida en toda el área.
La comunicación y radiodifusión basadas en IP también ayudan a reducir la fragmentación del sistema. Las llamadas de voz, los puntos de ayuda de emergencia, las zonas de radiodifusión, la vinculación de alarmas y los comandos de despacho se pueden conectar a través de la plataforma unificada, haciendo que todo el flujo de trabajo de comunicación sea más fácil de operar.
Solución de sistema relacionada: /paga-systems/paga-solution-for-underground-utility-tunnels
Despacho Centralizado para Monitoreo y Vinculación de Emergencias
La plataforma de gestión de un túnel de servicios subterráneo debe soportar configuración jerárquica, comunicación de datos, recopilación de información y procesamiento integrado. En términos prácticos, esto significa que la plataforma debe ser capaz de recibir datos de diferentes sistemas, comprender la relación entre dispositivos y ubicaciones, y proporcionar a los operadores una interfaz de comando clara.
Por ejemplo, cuando se activa una alarma de gas combustible en una sección del túnel, la plataforma de despacho debe mostrar la ubicación de la alarma en el mapa, mostrar las cámaras cercanas, notificar al personal relevante, activar advertencias de radiodifusión locales y soportar la comunicación de voz con los trabajadores de campo. Si el evento es grave, la plataforma debe ayudar al centro de control a coordinar equipos de emergencia, equipos de mantenimiento y departamentos externos.
Aquí es donde un sistema de comando y despacho proporciona valor práctico. Conecta pasarelas de comunicación, sistemas de video, interfaces de IoT, dispositivos de alarma, terminales de radiodifusión y terminales de campo. En lugar de verificar cada subsistema por separado, el operador puede gestionar la comunicación, la advertencia, la verificación visual y la respuesta a emergencias desde una sola plataforma.

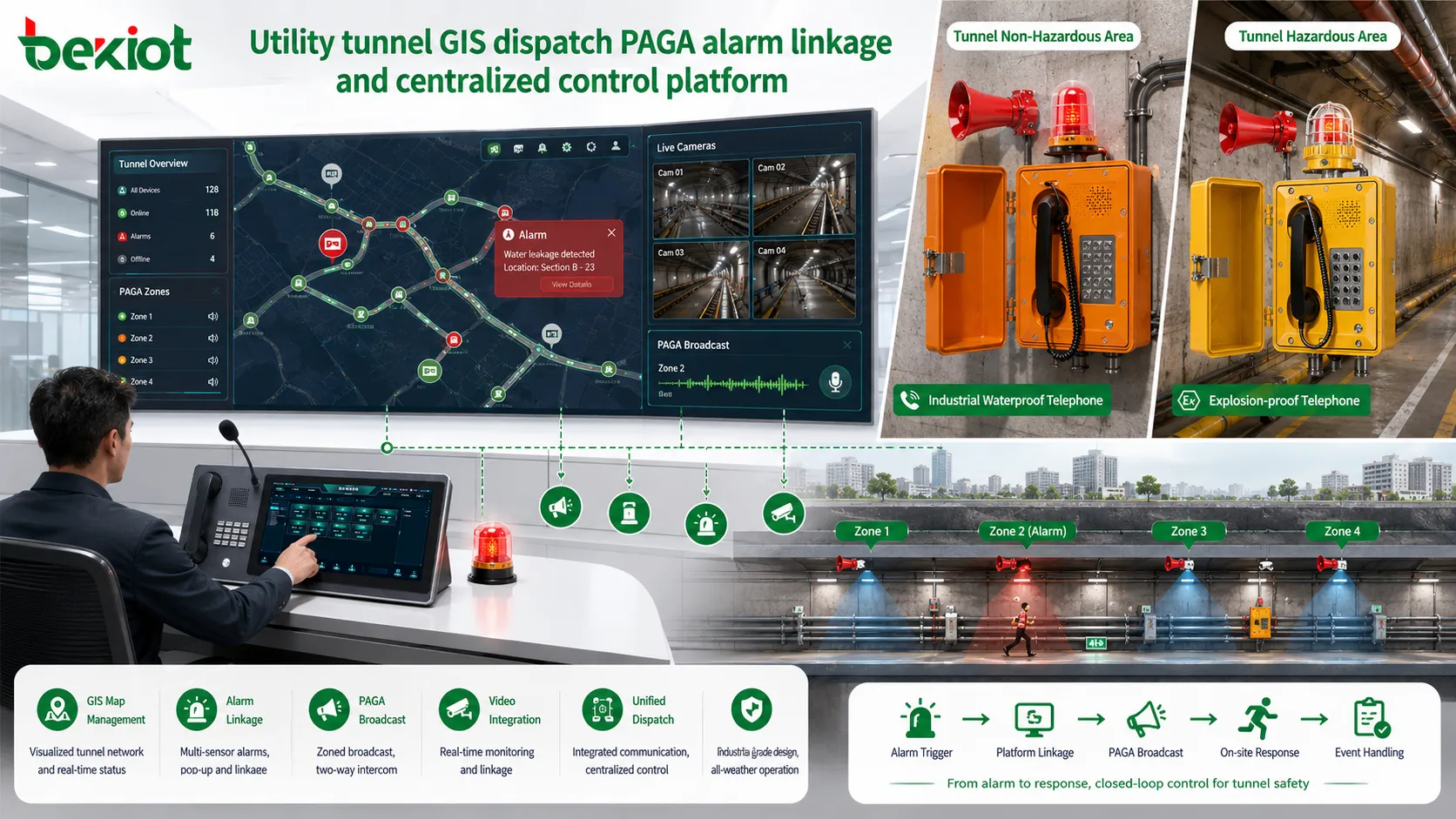

Cartografía SIG para Gestión Basada en Ubicación
Un sistema de información geográfica es muy valioso para la operación de túneles de servicios subterráneos. Dado que los túneles pueden extenderse a lo largo de grandes distancias y contener muchas cámaras, secciones, entradas, salas de equipos, tuberías y puntos de inspección, los operadores necesitan una vista espacial clara de la infraestructura.
El SIG puede mostrar rutas de túneles, ubicaciones de dispositivos, puntos de alarma, posiciones de cámaras, zonas de radiodifusión, entradas de mantenimiento y distribución de tuberías. Cuando ocurre una alarma, la plataforma puede localizar el evento rápidamente y mostrar los recursos relacionados cercanos. Esto reduce el tiempo necesario para identificar el área afectada y mejora la precisión de las órdenes.
El SIG también apoya la operación diaria. Los planes de mantenimiento, las rutas de inspección, el estado de los equipos y los eventos históricos se pueden asociar con ubicaciones físicas. Esto ayuda a los gerentes a pasar del simple monitoreo de dispositivos a la gestión de infraestructura basada en la ubicación.
Control Unificado de Ventilación, Energía, Iluminación, Extinción de Incendios y Drenaje
La gestión de túneles de servicios involucra muchos sistemas electromecánicos. La ventilación ayuda a mantener la calidad del aire y eliminar gases nocivos. El suministro eléctrico soporta la comunicación, iluminación, monitoreo y dispositivos de control. La iluminación asegura una inspección y mantenimiento seguros. Los sistemas de extinción de incendios responden al humo, fuego o calor anormal. Los sistemas de drenaje previenen la acumulación de agua y reducen el daño a los equipos.
Una plataforma de gestión unificada debe monitorear estos sistemas y soportar el control de vinculación cuando corresponda. Por ejemplo, una alarma de gas puede requerir la vinculación de la ventilación. Una alarma de incendio puede requerir mensajes de evacuación por radiodifusión y verificación por video. Una alarma de nivel de agua puede requerir inspección del equipo de drenaje y despacho de mantenimiento. Una falla eléctrica puede requerir verificación de energía de respaldo y coordinación de reparación de emergencia.
Este tipo de vinculación es una de las principales razones por las que los túneles de servicios necesitan una solución orientada al comando en lugar de solo un tablero de monitoreo. La plataforma debe ayudar a los operadores a tomar acciones coordinadas, no solo mostrar alarmas aisladas.
Cómo la Solución Apoya la Operación Diaria
Durante la operación normal, el sistema ayuda al equipo de gestión a monitorear las condiciones del túnel, verificar el estado de los dispositivos, supervisar la entrada de personal, programar el mantenimiento y revisar los datos históricos. Los operadores pueden ver los indicadores ambientales, el estado de la comunicación, las transmisiones de las cámaras, los registros de alarmas y las condiciones de los equipos a través de la plataforma unificada.
Cuando los trabajadores de mantenimiento ingresan al túnel, las estaciones de comunicación y las zonas de radiodifusión proporcionan un entorno de trabajo más seguro. Si los trabajadores descubren condiciones anormales, pueden contactar al centro de control de inmediato. Si el centro de control necesita emitir instrucciones, puede usar llamadas de voz, comunicación grupal o radiodifusión por área según la situación.
La operación diaria es también un proceso de prevención de riesgos. Al recopilar continuamente datos de sensores, información de video y estado de los equipos, la plataforma ayuda a los gerentes a identificar problemas potenciales antes de que se conviertan en incidentes mayores.
Cómo Responde la Solución Durante Emergencias
En una emergencia, la velocidad y la claridad son críticas. El sistema debe detectar eventos anormales, localizar el área del incidente, notificar al personal, mostrar video, activar radiodifusiones y soportar la comunicación de mando lo más rápido posible. Esto reduce la demora entre la generación de la alarma y la acción de respuesta.
Para incendios, fugas de gas, gas nocivo, acumulación de agua, entrada no autorizada o falla de equipos, la plataforma debe proporcionar un flujo de trabajo completo del evento. El operador necesita saber qué sucedió, dónde sucedió, qué dispositivos están cerca, a qué equipos se debe contactar y qué acciones de vinculación se pueden iniciar.
La radiodifusión de emergencia y la comunicación de voz son especialmente importantes. Las personas dentro del túnel pueden necesitar instrucciones de evacuación inmediatas. Los equipos de mantenimiento pueden necesitar orientación técnica. Los departamentos de rescate externos pueden necesitar información coordinada. La plataforma de despacho debe soportar estas tareas de comunicación sin obligar a los operadores a cambiar entre varios sistemas independientes.
Valor de Implementación para Proyectos de Infraestructura Urbana
Mayor Seguridad para las Operaciones Subterráneas
Al combinar sensores, alarmas, video, comunicación y radiodifusión, la solución brinda a los operadores una mejor visibilidad de las condiciones subterráneas. Esto ayuda a reducir los puntos ciegos y apoya una respuesta más rápida cuando aparecen riesgos.
La seguridad no se logra con un solo dispositivo. Depende de la capacidad de detectar, verificar, notificar, comunicar y coordinar a través de un sistema completo.
Mantenimiento y Gestión Más Eficientes
El monitoreo centralizado y la gestión basada en SIG ayudan a los equipos de mantenimiento a comprender dónde se encuentra el equipo, qué sección necesita inspección y qué alarma requiere acción. Esto mejora la eficiencia del mantenimiento diario y reduce las comprobaciones manuales innecesarias.
Cuando la información se recopila y procesa a través de una sola plataforma, el centro de operaciones puede tomar mejores decisiones y mantener el túnel de manera más sistemática.
Mejor Escalabilidad a Largo Plazo
Los túneles de servicios se construyen para el desarrollo urbano futuro. A medida que se agreguen nuevas tuberías, dispositivos, cámaras, sensores y puntos de comunicación, la plataforma debe soportar la expansión sin cambiar toda la arquitectura.
Una solución de comando y comunicación escalable permite a las ciudades extender gradualmente las funciones de monitoreo, radiodifusión, vinculación de alarmas y despacho a medida que crece la red de túneles.
Ruta de Implementación Recomendada
Definir las Secciones del Túnel y las Capas de Dispositivos
El equipo del proyecto debe primero mapear las secciones del túnel, cámaras, entradas, salas de equipos, tipos de tuberías y puntos de riesgo clave. Basado en esta estructura, los sensores, cámaras, estaciones de comunicación, altavoces de radiodifusión y dispositivos de alarma se pueden colocar de manera más lógica.
Esto evita el despliegue aleatorio de dispositivos y asegura que el monitoreo, la comunicación y la notificación de emergencias cubran las áreas más importantes.
Construir la Plataforma Unificada de Gestión y Despacho
La plataforma debe recopilar información del monitoreo ambiental, monitoreo de equipos, sistemas de seguridad, sistemas de comunicación, sistemas de alarma, SIG, videovigilancia, protección contra incendios, drenaje, ventilación, iluminación y sistemas de suministro eléctrico.
Más importante aún, debe soportar la lógica de vinculación. Cuando ocurre una alarma, la plataforma debe ayudar a los operadores a conectar el punto de alarma con el video cercano, las zonas de radiodifusión, los terminales de comunicación, los equipos de mantenimiento y los procedimientos de respuesta a emergencias.
Probar los Flujos de Trabajo de Emergencia Antes de la Entrega
Antes de que se entregue el sistema, los flujos de trabajo de emergencia deben probarse en escenarios realistas. Estos pueden incluir alarmas de detección de gas, alarmas de incendio, alarmas de acumulación de agua, pruebas de comunicación, pruebas de radiodifusión, vinculación de video, posicionamiento SIG y comunicación de mantenimiento.
Las pruebas deben confirmar no solo que los dispositivos funcionan, sino también que los operadores pueden completar el proceso de respuesta de manera eficiente desde la interfaz de la plataforma.
Preguntas Frecuentes
¿Por qué los túneles de servicios necesitan tanto interfonía como radiodifusión?
La interfonía soporta la comunicación directa entre los trabajadores y el centro de control, mientras que la radiodifusión proporciona notificación en toda el área. En emergencias, ambas funciones son útiles porque algunos pueden necesitar comunicación bidireccional mientras que otros necesitan instrucciones inmediatas.
¿Debe cada sección del túnel tener la misma configuración de dispositivos?
No necesariamente. La configuración de dispositivos debe depender del tipo de tubería, el nivel de riesgo, la longitud del túnel, la frecuencia de acceso del personal, la condición de ventilación y los requisitos de respuesta a emergencias. Las secciones de alto riesgo pueden requerir una cobertura más densa de sensores, video y radiodifusión.
¿Cómo mejora el SIG el manejo de emergencias?
El SIG ayuda a los operadores a localizar alarmas, cámaras cercanas, entradas, zonas de radiodifusión y recursos de mantenimiento en un mapa. Esto reduce la demora de respuesta y hace que las decisiones de mando sean más precisas.
¿Se pueden integrar los sistemas de monitoreo existentes en la plataforma?
Sí. Muchos proyectos pueden integrar cámaras, sensores, dispositivos de alarma y sistemas de control existentes a través de pasarelas, protocolos estándar o interfaces de plataforma. El método de integración depende de la arquitectura del sistema actual.
¿Qué se debe considerar para la operación a largo plazo?
La operación a largo plazo debe considerar el mantenimiento de dispositivos, la revisión de registros de alarmas, las pruebas de comunicación, la energía de respaldo, la expansión de la plataforma, la ciberseguridad, la capacitación del personal, las piezas de repuesto y los simulacros de emergencia periódicos.
