Los túneles de servicios subterráneos requieren sistemas de comunicación de voz fiables para apoyar tanto la operación rutinaria como la respuesta a emergencias. En corredores principales, cámaras de cables, cámaras de tuberías, salas de ventilación, salas de bombas, pozos de acceso, pasos transversales y centros de control, los operadores necesitan una plataforma unificada que pueda entregar anuncios rutinarios, megafonía por zonas, alarma general y guía de evacuación de forma clara y rápida. En estos entornos subterráneos, la comunicación no es solo una herramienta de apoyo para el mantenimiento diario. También es una parte crítica de la seguridad del personal, la gestión de áreas restringidas y la respuesta a incidentes.
Un sistema PAGA profesional combina megafonía, localización de personal y alarma general en una plataforma de comunicación centralizada. Para túneles de servicios subterráneos, esta plataforma ayuda a los operadores a emitir avisos de mantenimiento, recordatorios de seguridad, mensajes de coordinación de trabajo, advertencias de emergencia e instrucciones de mando en vivo en diferentes secciones del túnel y áreas de equipos. En lugar de depender de dispositivos locales fragmentados, la solución crea un marco coordinado para la operación subterránea, la respuesta a fallos y el apoyo a la evacuación.
Becke Telcom proporciona soluciones de comunicación industrial para entornos hostiles y de misión crítica. Para túneles de servicios subterráneos, la solución puede integrar PAGA, interfonía de emergencia, teléfonos industriales, comunicación SIP, coordinación de despacho y vinculación con sistemas de terceros en una red de comunicación de seguridad subterránea escalable diseñada para operaciones y mantenimiento rutinarios y eventos de emergencia.
Los túneles de servicios subterráneos son diferentes de los túneles de transporte público o de los corredores de edificios ordinarios. Son entornos técnicos subterráneos construidos para transportar servicios críticos como cables de energía, cables de comunicación, tuberías de agua, sistemas de drenaje y otros servicios municipales o industriales según el diseño del proyecto. Debido a que múltiples servicios vitales pueden compartir un mismo sistema de corredor subterráneo, la plataforma de comunicación debe apoyar tanto la operación diaria como la respuesta a eventos anormales con mayor disciplina y un control de área más claro.
El trabajo rutinario en túneles de servicios subterráneos a menudo incluye inspecciones de patrulla, coordinación de mantenimiento, acceso basado en permisos, mantenimiento de equipos y actividad de contratistas en diferentes secciones del corredor. Al mismo tiempo, la operación subterránea implica condiciones de espacio confinado o semiconfinado, visibilidad restringida, rutas de evacuación largas y posible exposición a humo, calor, gas, inundaciones o riesgos relacionados con la ventilación. Estas realidades hacen que un sistema básico de altavoces sea insuficiente. El sitio necesita una plataforma que pueda advertir, guiar, coordinar y permitir la comunicación bidireccional durante condiciones cambiantes.
Corredores subterráneos largos con múltiples secciones técnicas y puntos de acceso
Necesidad de comunicación de operación y mantenimiento rutinaria en zonas subterráneas distribuidas
Posible riesgo de humo, gas, calor, inundaciones o incidentes relacionados con la ventilación
Visibilidad restringida y rutas de evacuación limitadas en espacios subterráneos
Requisito de comunicación de uno a muchos y comunicación bidireccional de emergencia
Necesidad de integrarse con alarmas de incendio, detección de gas, ventilación, CCTV y plataformas SCADA
En los túneles de servicios subterráneos, la comunicación no solo debe llegar a las personas. Debe ayudarlas a comprender dónde está el riesgo, qué acción tomar y cómo moverse de manera segura bajo presión de tiempo.

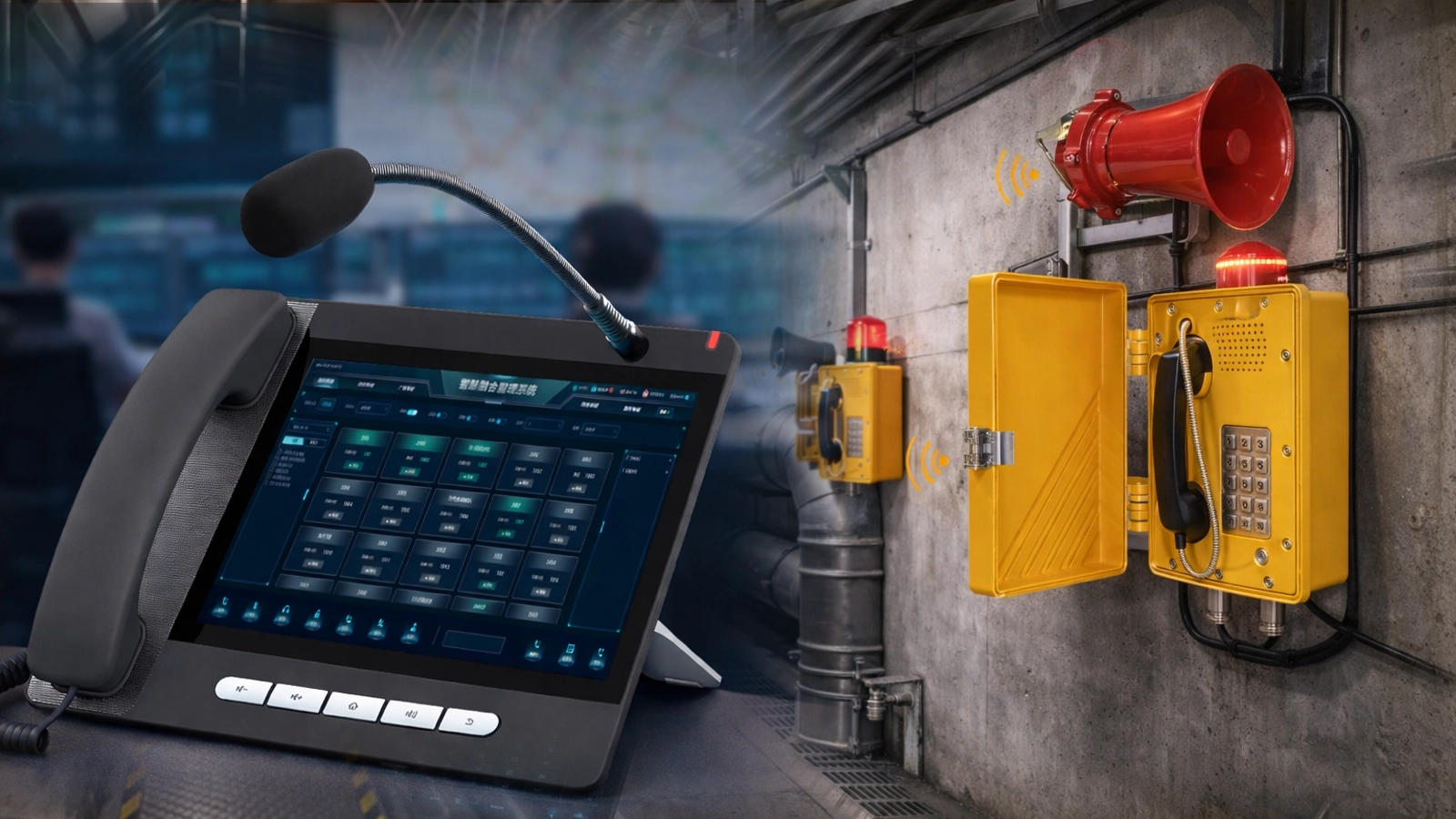

El sistema PAGA sirve como una columna vertebral de comunicación de voz centralizada para la operación rutinaria del túnel y la respuesta a emergencias. Soporta megafonía rutinaria, localización por zonas, activación de alarma general, mensajes de emergencia pregrabados y anuncios en vivo del operador desde el centro de control. Esto ayuda a los operadores del túnel a entregar la información correcta a la sección subterránea correcta con la prioridad correcta.
En la implementación práctica, la plataforma PAGA es típicamente parte de un marco de gestión de túneles subterráneos más amplio. Puede funcionar junto con sistemas de alarma contra incendios, dispositivos de detección de gas, control de ventilación, CCTV, control de acceso, teléfonos industriales, comunicación SIP, SCADA y plataformas de despacho. Este enfoque integrado permite que la comunicación subterránea siga los eventos reales del túnel en lugar de funcionar como una capa de audio independiente.
La plataforma de control central gestiona la configuración de zonas, el enrutamiento de audio, la programación de anuncios, la lógica de prioridad, el manejo de eventos y la supervisión del sistema. Generalmente se instala en la sala de control del túnel de servicios, el centro de monitoreo o la sala de operaciones designada. Para proyectos críticos, la capa de control puede diseñarse con redundancia para mejorar la disponibilidad y reducir los riesgos de punto único de fallo.
Las consolas de localización permiten al personal autorizado realizar anuncios en vivo en zonas seleccionadas del túnel o en toda la red de corredores de servicios. Las estaciones de trabajo del operador también pueden soportar la revisión de eventos, el manejo de alarmas, la supervisión de llamadas y la gestión de la comunicación. Estos terminales son útiles tanto para la coordinación de trabajo rutinario como para el mando de voz de emergencia.
La capa de salida de audio incluye amplificadores industriales y altavoces distribuidos. Dependiendo de los requisitos del proyecto, el sistema puede usar altavoces de corredor, altavoces de pared, altavoces tipo bocina u otros tipos de altavoces industriales adecuados para entornos subterráneos. Una planificación adecuada de las zonas ayuda a mejorar la audibilidad del habla y reducir la propagación innecesaria de sonido entre secciones no relacionadas.
Los puntos terminales de comunicación de emergencia, como estaciones de interfonía SOS, teléfonos industriales o terminales de comunicación basados en SIP, se pueden instalar en pozos de acceso, pasos transversales, salas de bombas, salas de ventilación, cámaras técnicas, puntos de refugio y otras ubicaciones subterráneas críticas. Estos dispositivos soportan la comunicación de voz directa entre el personal de campo y el centro de control.
El sistema puede grabar anuncios en vivo, sesiones de localización, llamadas de emergencia, activaciones de alarmas y acciones seleccionadas del operador. Estos registros ayudan a respaldar la revisión de incidentes, la formación, la validación de mantenimiento y la trazabilidad de la comunicación.
Los módulos de interfaz conectan la plataforma PAGA con otros sistemas del túnel, como alarma contra incendios, detección de gas, ventilación, CCTV, control de acceso, SCADA, BMS, telefonía industrial y herramientas de despacho. Esto hace que el sistema de comunicación sea más receptivo a las condiciones reales de operación subterránea.
| Componente | Función principal | Implementación típica |
|---|---|---|
| Plataforma de control central | Control de zonas, enrutamiento de audio, gestión de prioridades, supervisión del sistema | Sala de control, centro de monitoreo, sala de operaciones |
| Consola de localización | Anuncios en vivo, localización por zonas, comando de voz de emergencia | Escritorio del operador, estación de trabajo de despacho, sala de guardia |
| Amplificador industrial y red de altavoces | Transmisión rutinaria, salida de alarma, mensajes de evacuación | Corredor principal, cámara de equipos, ruta de acceso, sala técnica |
| Terminal de comunicación de emergencia | Comunicación bidireccional y acceso a llamadas de emergencia | Pozo de acceso, paso transversal, sala de bombas, punto de refugio, área de servicio |
| Módulo de interfaz | Integración con alarma de incendios, detección de gas, ventilación, CCTV y SCADA | Capa del sistema, sala de equipos, plataforma de control |
El sistema soporta la operación subterránea diaria a través de la transmisión de voz rutinaria. Las aplicaciones típicas incluyen avisos de inspección, coordinación de mantenimiento, recordatorios de seguridad, restricciones temporales de acceso, anuncios de permisos de trabajo y mensajes operativos basados en áreas. Esto ayuda a mejorar el orden de la comunicación en espacios técnicos subterráneos que de otro modo serían difíciles de supervisar solo por voz.
Diferentes secciones del túnel a menudo necesitan diferentes mensajes. Por lo tanto, la solución soporta la localización basada en zonas para que los operadores puedan comunicarse solo con el corredor, cámara o área de trabajo relevante. Esto mejora la precisión de la comunicación y reduce las molestias innecesarias en otros lugares.
Las zonas típicas de transmisión y localización pueden incluir:
Corredor principal de servicios
Cámara de cables
Cámara de tuberías
Sala de bombas
Sala de ventilación
Pozo de acceso y punto de entrada
Paso transversal
Sala de equipos
Sala de control
Punto de reunión de emergencia
Cuando ocurre un evento grave, el sistema puede activar una alarma general en todo el túnel o específica de un área. Esto puede utilizarse para incendios, propagación de humo, detección de gas anormal, advertencia relacionada con la ventilación, inundaciones, fallos eléctricos, control de áreas restringidas o evacuación organizada. La capacidad de alarma general es esencial porque los entornos subterráneos a menudo requieren una respuesta rápida, estructurada y altamente direccional.
La solución soporta tanto mensajes de emergencia pregrabados como anuncios en vivo del operador. Los mensajes pregrabados proporcionan velocidad y consistencia, mientras que la localización en vivo permite una guía más específica cuando la situación cambia. El contenido de voz de emergencia típico puede incluir instrucciones de evacuación, advertencia de peligro, aviso de restricción de acceso, mensaje de alarma de gas, advertencia relacionada con la ventilación y orientación de coordinación de rescate.

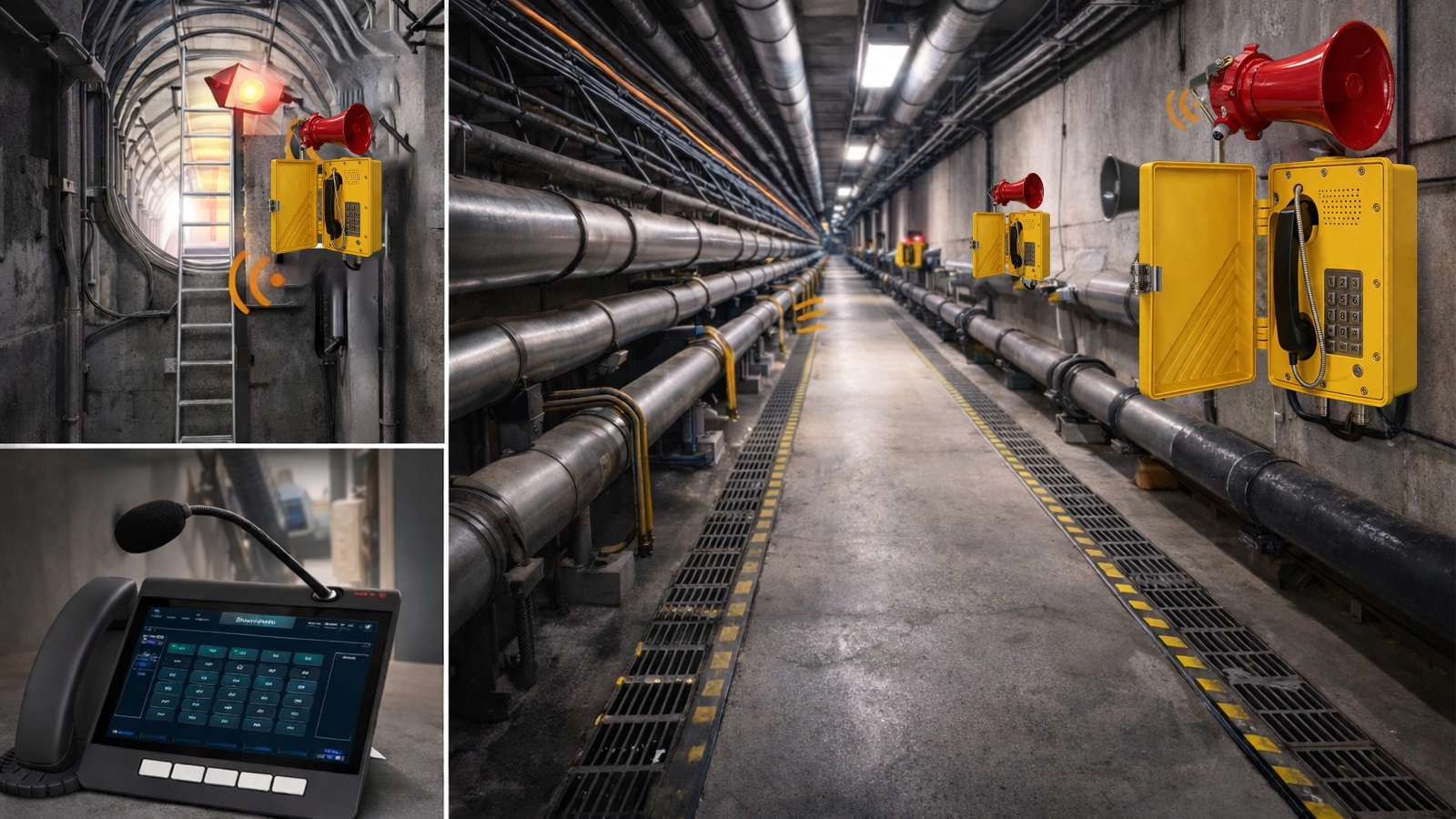

La comunicación bidireccional es especialmente importante en túneles de servicios subterráneos. El personal de campo puede necesitar pedir ayuda, confirmar las condiciones locales o recibir instrucciones directas del centro de control. El sistema puede soportar la interfonía de emergencia o la comunicación por puntos de ayuda entre las ubicaciones subterráneas y la posición de comunicación principal, mejorando la velocidad de respuesta y reduciendo la incertidumbre durante los incidentes.
Los operadores autorizados pueden emitir mensajes en vivo desde el centro de control o la sala de despacho a una zona, múltiples zonas o a todo el sistema de túneles. Esto es valioso cuando los incidentes cambian rápidamente y los mensajes grabados estándar no son suficientes. La localización en vivo ayuda a los operadores a coordinar la evacuación, restringir el acceso, gestionar la respuesta de mantenimiento y apoyar las acciones de rescate subterráneo de manera más efectiva.
El sistema puede asignar diferentes prioridades a los anuncios rutinarios, la localización en vivo, las llamadas de emergencia y los mensajes de alarma. El contenido de alarma de alta prioridad anula automáticamente el audio rutinario de menor prioridad, asegurando que las instrucciones urgentes se entreguen sin demora.
Los registros de anuncios, las llamadas de emergencia y los registros de alarmas se pueden almacenar para auditoría, formación y revisión posterior a eventos. Las funciones de reproducción ayudan a los operadores a verificar las acciones de comunicación y mejorar los procedimientos de emergencia del túnel con el tiempo.
La solución puede supervisar amplificadores, líneas de altavoces, terminales clave, enlaces de red y zonas de transmisión importantes. El monitoreo centralizado mejora la eficiencia del mantenimiento y apoya una mayor preparación de la comunicación en toda la red subterránea.
La planificación de la implementación debe seguir el diseño del túnel, la distribución de servicios, el flujo de trabajo de operación y mantenimiento, el perfil de riesgo atmosférico, el control de acceso y el diseño de las rutas de emergencia. En los túneles de servicios subterráneos, la cobertura de comunicación debe centrarse en los lugares donde las personas trabajan, entran, inspeccionan, aíslan equipos y evacuan durante condiciones anormales.
Las áreas de implementación típicas incluyen el corredor principal de servicios, las cámaras de cables, las cámaras de tuberías, las salas de equipos y los corredores técnicos. Estos son los espacios operativos centrales donde se lleva a cabo la actividad diaria de inspección y mantenimiento.
Los pozos de acceso, los puntos de entrada, los pasos transversales, las secciones de acceso por escaleras y las áreas de transición controladas son importantes porque influyen tanto en el movimiento del personal como en la retirada de emergencia. Estas ubicaciones se benefician de una transmisión clara y una capacidad de comunicación directa.
Las salas de bombas, las salas de ventilación, las áreas de sumidero, los espacios de preparación de mantenimiento, las salas de control y los puntos de reunión de emergencia también requieren soporte de comunicación. En condiciones de emergencia, estas zonas pueden convertirse en áreas de coordinación o refugio temporal.
| Área de implementación | Principal necesidad de comunicación | Función recomendada del sistema |
|---|---|---|
| Corredor principal / Cámara técnica | Coordinación rutinaria de O&M, avisos de seguridad, advertencia de emergencia | Transmisión distribuida y localización por zonas |
| Pozo de acceso / Punto de entrada | Instrucción de entrada, control de acceso, guía de evacuación | Mensajería de voz prioritaria y acceso a comunicación de emergencia |
| Paso transversal / Área de transición | Guía direccional y apoyo al movimiento de emergencia | Localización por zonas y cobertura de voz de emergencia |
| Sala de bombas / Sala de ventilación | Coordinación de mantenimiento, aviso de condición anormal | Transmisión por área y mensajería de alarma vinculada |
| Sala de equipos / Área de servicio | Comunicación operativa específica y reporte de incidentes | Soporte de transmisión y terminal de comunicación directa |
| Sala de control / Punto de reunión | Mando centralizado y guía organizada del personal | Consola de localización, supervisión, gestión de alarmas |
El valor de una solución PAGA para túneles de servicios subterráneos aumenta significativamente cuando se integra con otros sistemas de control y seguridad del túnel. Esto convierte la plataforma en parte de un marco de respuesta subterránea coordinado en lugar de un sistema de anuncios independiente.
Integración con alarma de incendios: los mensajes de voz de emergencia se pueden activar automáticamente en las secciones afectadas del túnel
Integración con detección de gas: las condiciones anormales de gas pueden activar transmisiones de advertencia y guía de evacuación
Integración con ventilación: las instrucciones de voz pueden apoyar el control de humo, la gestión del flujo de aire y los procedimientos de áreas restringidas
Integración con CCTV: los operadores pueden verificar las condiciones subterráneas visualmente mientras emiten anuncios
Integración con control de acceso: la comunicación basada en áreas puede apoyar el aislamiento temporal y el movimiento controlado
Integración con SCADA o BMS: los eventos de la instalación y el estado de los equipos se pueden vincular con acciones de comunicación
Integración con telefonía industrial o SIP: la comunicación de voz puede extenderse a una red de O&M más amplia
Por ejemplo, si un detector de gas identifica una condición anormal en una sección del túnel, el sistema puede activar automáticamente una advertencia de voz específica de la zona, notificar al centro de control y soportar instrucciones de seguimiento en vivo mientras se coordinan las acciones de ventilación y control de acceso al mismo tiempo. Este tipo de vinculación mejora la velocidad, la claridad y la seguridad durante los incidentes subterráneos.
En los corredores subterráneos y las cámaras de equipos, la comunicación debe permanecer comprensible bajo condiciones acústicas reales. Por lo tanto, el diseño del sistema debe centrarse en la inteligibilidad práctica del habla, no solo en el nivel de salida de audio.
Los dispositivos pueden estar expuestos a humedad, condensación, polvo, corrosión, variación de temperatura y condiciones de mantenimiento difíciles. La selección de equipos debe reflejar tanto la idoneidad subterránea como el rendimiento de la comunicación.
Debido a que el personal del túnel puede necesitar informar sobre las condiciones locales o solicitar ayuda inmediata, el sistema debe soportar una comunicación de emergencia bidireccional rápida y fiable entre el campo y el centro de control.
Los túneles de servicios suelen ser largos, segmentados y funcionalmente diversos. La plataforma de comunicación debe soportar una amplia cobertura del corredor al tiempo que preserva un control preciso basado en zonas.
El sistema debe soportar una activación rápida de alarmas, una reproducción inmediata de mensajes de emergencia y la toma de control por parte del operador en vivo cuando las condiciones cambian. Esto es especialmente importante en espacios subterráneos donde el tiempo de evacuación puede ser limitado.
Los anuncios grabados, las llamadas de emergencia, los registros de alarmas y las acciones del operador ayudan a respaldar la revisión, la formación y la trazabilidad de la comunicación en infraestructuras subterráneas críticas para la seguridad.
Una solución PAGA sólida para túneles de servicios subterráneos no se trata solo de transmitir sonido. Se trata de dar a los operadores una forma fiable de advertir, guiar, coordinar y comunicarse con las personas en entornos subterráneos confinados.
Becke Telcom se centra en soluciones de comunicación industrial para entornos hostiles y de alto riesgo. En túneles de servicios subterráneos, su solución PAGA está diseñada para apoyar tanto la comunicación rutinaria de operación y mantenimiento como la respuesta a emergencias a través de una arquitectura unificada y escalable.
La solución puede integrar megafonía, alarma general, interfonía de emergencia, telefonía industrial, comunicación SIP, sistemas de altavoces distribuidos y coordinación del centro de control en una sola plataforma manejable. Esto ayuda a los operadores de túneles a mejorar la eficiencia de la comunicación de voz, mantener un control de área más fuerte y apoyar una operación subterránea más segura.
Arquitectura unificada para megafonía, alarma, interfonía, telefonía y coordinación
Comunicación flexible basada en zonas para corredores, cámaras, pozos y áreas de control
Soporte de integración para alarma de incendios, detección de gas, ventilación, CCTV y SCADA
Diseño de comunicación fiable para entornos subterráneos húmedos, confinados y de mantenimiento intensivo
Implementación escalable para proyectos de túneles de servicios municipales, de campus, industriales o de infraestructura
Para los operadores de túneles de servicios, los contratistas EPC, los gestores de infraestructuras municipales y los integradores de sistemas, una solución PAGA profesional aporta valor tanto en la gestión subterránea diaria como en el control de emergencias.
Mejora la eficiencia de la comunicación de voz de operación y mantenimiento subterránea
Soporta la gestión unificada de la transmisión rutinaria y la alarma de emergencia
Mejora la velocidad de respuesta durante escenarios de gas, incendio, inundación y evacuación
Fortalece la coordinación entre los centros de control y el personal de campo
Reduce la demora, la confusión y las instrucciones perdidas en espacios subterráneos
Apoya una operación de túneles de servicios más segura y manejable
Una Solución PAGA para Túneles de Servicios Subterráneos es una parte esencial de la comunicación de seguridad de la infraestructura subterránea moderna. En entornos donde las condiciones de espacio confinado, las rutas de evacuación largas, el riesgo atmosférico y la visibilidad limitada afectan la calidad de la comunicación, una plataforma unificada para megafonía, localización y alarma general proporciona una forma más fiable de apoyar tanto el trabajo rutinario como la respuesta a eventos anormales.
Al combinar la transmisión rutinaria, la localización por zonas, la alarma general, la comunicación de emergencia bidireccional, el comando de voz en vivo y la integración con alarma de incendios, detección de gas, ventilación y SCADA en una arquitectura coordinada, los operadores de túneles de servicios pueden mejorar la eficiencia de la comunicación, fortalecer los procedimientos de seguridad y construir un marco de voz subterráneo más adecuado para entornos complejos de operación y mantenimiento.
Es un sistema de comunicación integrado que combina megafonía, localización de personal y alarma general para soportar la transmisión rutinaria, la comunicación de voz basada en áreas y la advertencia de emergencia en corredores y cámaras de servicios subterráneos.
Porque el personal subterráneo puede necesitar informar sobre las condiciones locales, solicitar ayuda o recibir instrucciones directas rápidamente durante eventos anormales. La comunicación bidireccional mejora la velocidad de respuesta y la claridad situacional.
Sí. La solución puede proporcionar instrucciones de evacuación a través de mensajes pregrabados o anuncios en vivo del operador, dependiendo del evento y el procedimiento operativo del túnel.
Sí. Puede integrarse con sistemas de alarma contra incendios, sistemas de detección de gas, controles de ventilación, CCTV, control de acceso, SCADA y plataformas de telefonía para una comunicación y respuesta subterráneas más coordinadas.
