Los teléfonos a prueba de explosiones utilizados en plantas petroquímicas, refinerías, instalaciones de petróleo y gas, minas, parques de tanques, sitios de energía y otros entornos industriales peligrosos suelen estar disponibles con interfaces analógicas o SIP. Desde el exterior, las dos versiones pueden usar el mismo gabinete, auricular, teclado, prensaestopas y estructura de montaje, pero se conectan al sistema de comunicación de maneras muy diferentes.

Un teléfono analógico a prueba de explosiones funciona como un terminal de abonado convencional conectado a una PBX, PABX o interfaz FXS a través de un par telefónico. La mayor parte del control de llamadas es manejada por el equipo de conmutación. Un teléfono SIP a prueba de explosiones funciona como un punto final IP: se conecta a Ethernet, tiene sus propios parámetros de red y se registra en una PBX IP o servidor SIP.

La diferencia afecta más que el cable que entra al teléfono. Cambia cómo se alimentan los puntos de campo, cómo se asignan las extensiones, cómo se planifica la red, cómo se agregan nuevos puntos finales y cómo se gestionan múltiples áreas de producción o sitios remotos.

Para proyectos industriales, SIP no debe tratarse simplemente como el reemplazo de lo analógico. El cableado existente, la cobertura de red de la planta, la energía disponible, la escala del proyecto, la expansión futura y el costo de modificar las áreas operativas influyen en qué interfaz es más apropiada.

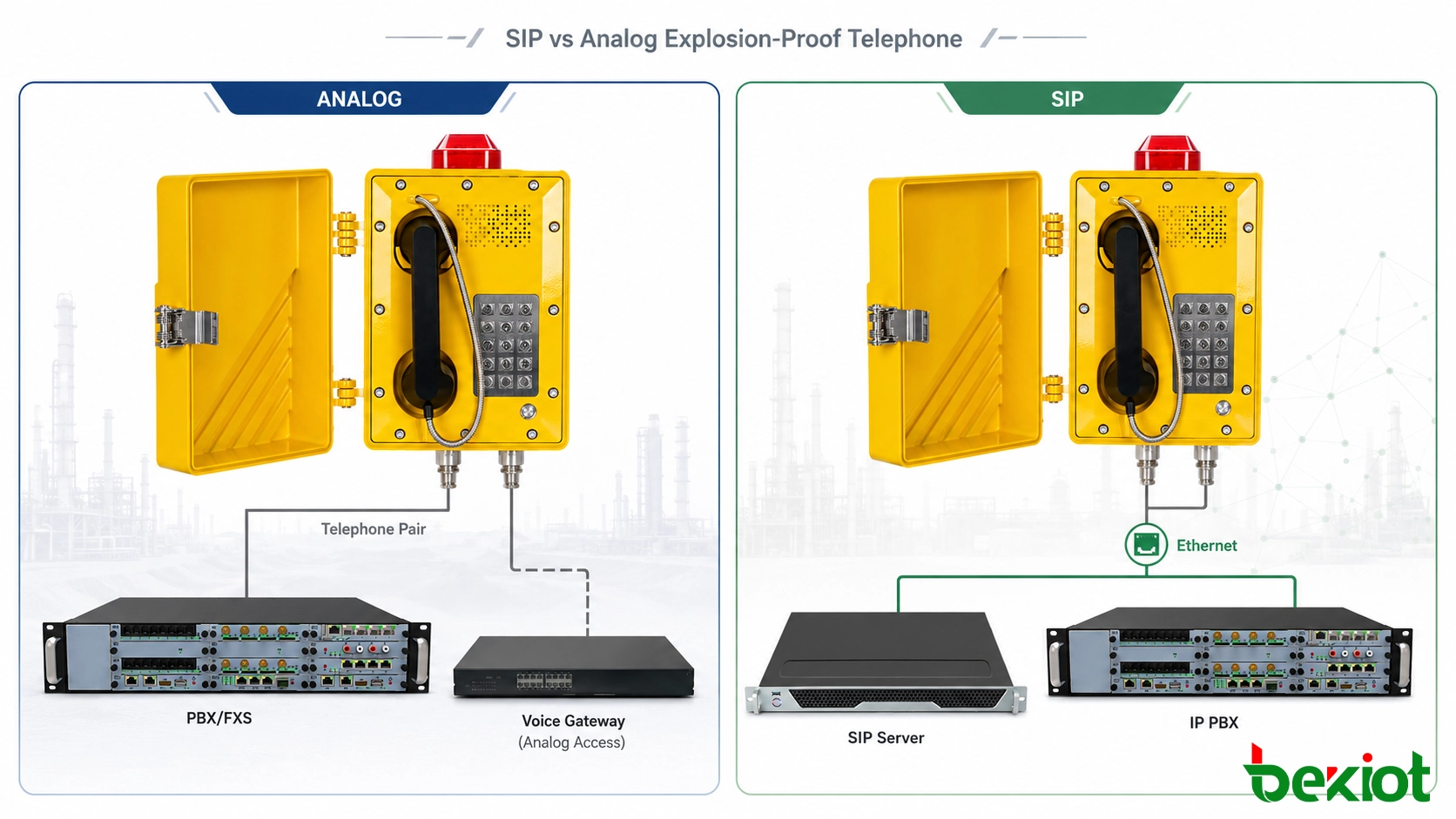

1. Diferencias arquitectónicas clave

Las dos arquitecturas difieren principalmente en cómo se divide el control de comunicación entre el teléfono de campo y el sistema central.

Un teléfono analógico es relativamente simple en el punto final. La numeración de extensiones, el timbre, el enrutamiento de llamadas y la mayoría de los servicios telefónicos son manejados por el equipo PBX o FXS. El teléfono de campo está estrechamente asociado con el par de cables físico y el puerto de abonado que sirve a esa línea.

Un teléfono SIP lleva más configuración en el punto final. Tiene una identidad de red, cuenta SIP, información del servidor, configuraciones de códec y otros parámetros necesarios para operar en la red IP. En lugar de usar un circuito de voz analógico dedicado de vuelta a la PBX, la voz y la señalización comparten la infraestructura IP de la planta.

SIP y analógico describen la interfaz de comunicación, no la capacidad de protección contra explosiones del teléfono. Un modelo SIP no es inherentemente más adecuado para un área peligrosa que un modelo analógico. El tipo de protección contra explosiones, el grupo de equipos, la clase de temperatura, la protección ambiental, la certificación y los requisitos de instalación aún deben coincidir con las condiciones especificadas para la ubicación de campo.

2. Control de llamadas y manejo de voz

Para el operador, ambas versiones pueden proporcionar la misma experiencia básica: levantar el auricular, marcar una extensión, hablar con la sala de control y colgar. El proceso de comunicación detrás de ese auricular es bastante diferente.

Control de llamadas analógico

Un teléfono analógico normalmente se conecta a una interfaz de abonado FXS proporcionada por una PBX, central telefónica o puerta de enlace analógica. El lado FXS suministra la interfaz telefónica y detecta cambios en la línea cuando el auricular se descuelga o se cuelga.

Los dígitos marcados se envían a través del mismo par telefónico y son interpretados por el equipo de conmutación. La PBX determina el destino, genera el timbre requerido, aplica los permisos de llamada configurados y establece la conexión de voz.

La mayor parte de esta lógica permanece en la sala de equipos en lugar de en el terminal de campo. El teléfono mismo normalmente no necesita una dirección IP, cuenta de usuario, contraseña SIP o configuración de códec.

Por lo tanto, el bucle de abonado físico es una parte importante del diseño analógico. El tamaño del conductor del cable, la resistencia del bucle, la calidad de la conexión, la distancia, las características del puerto FXS y los requisitos del teléfono seleccionado deben considerarse al diseñar circuitos telefónicos industriales largos.

Control de llamadas SIP

Un teléfono SIP a prueba de explosiones es tanto un teléfono como un punto final de red IP. Una vez conectado y alimentado, normalmente registra una extensión o cuenta SIP en una PBX IP o servidor SIP.

SIP maneja la señalización de sesión. El registro informa a la plataforma dónde está disponible el punto final, mientras que el establecimiento de llamadas utiliza mensajes SIP como INVITE y las respuestas correspondientes. Una vez establecida la llamada, los medios de voz normalmente se transportan por separado a través de RTP.

Esta separación brinda a los sistemas SIP más flexibilidad, pero también significa que el teléfono y la plataforma necesitan configuraciones compatibles. Dependiendo del proyecto, los ingenieros pueden necesitar confirmar el servidor SIP, la cuenta de extensión, el método de autenticación, la lista de códecs, el método DTMF, el comportamiento de registro y la configuración de transporte.

Consideraciones sobre códec y DTMF

La selección del códec de voz es importante cuando equipos SIP de diferentes fabricantes comparten el mismo sistema. G.711 se usa ampliamente en LAN industriales debido a su amplia compatibilidad y manejo sencillo de la voz, mientras que otros códecs pueden seleccionarse cuando el ancho de banda o los requisitos del proyecto los hacen útiles.

El códec final debe ser compatible en ambos extremos de la llamada. El hecho de que dos dispositivos admitan SIP no significa automáticamente que todas las configuraciones de voz sean interoperables.

DTMF es otro detalle pequeño pero importante. Las aplicaciones de línea directa, los sistemas IVR, el control de acceso u otros servicios pueden depender de los tonos del teclado. Dependiendo del equipo, DTMF puede manejarse a través de RFC 4733, SIP INFO u otros métodos compatibles. Estos parámetros normalmente se confirman durante la integración del sistema en lugar de tratarse como parte de la clasificación del área peligrosa.

Productos relacionados: EX-BH621 Teléfono SIP a prueba de explosiones

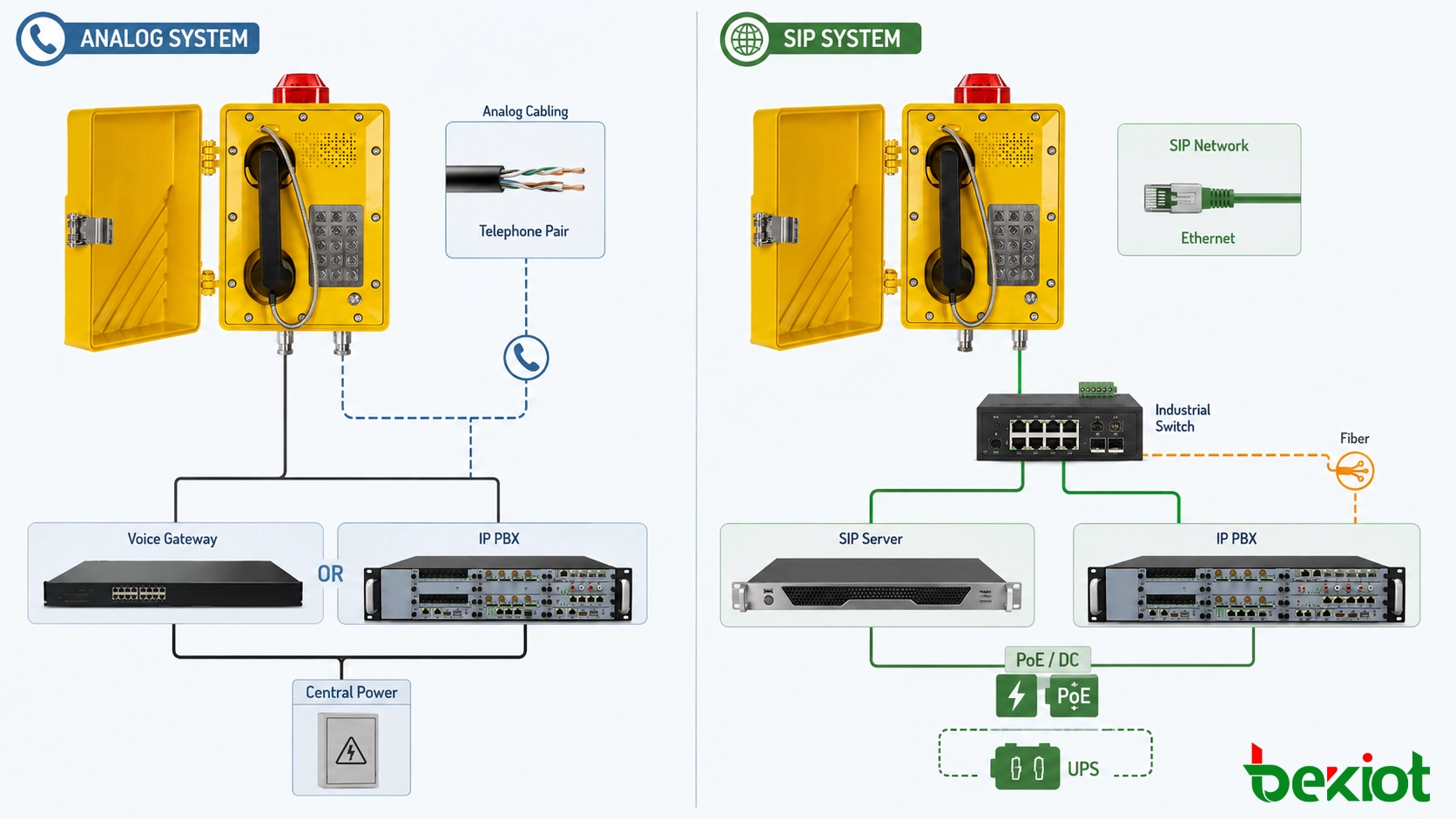

3. Cableado, distancia y alimentación

En grandes sitios industriales, la infraestructura de campo puede tener un mayor impacto en el costo del proyecto que la diferencia de precio entre los modelos de teléfonos analógicos y SIP. Los puntos telefónicos pueden estar distribuidos en unidades de proceso, salas de bombas, subestaciones, talleres, áreas de tanques, túneles y edificios operativos remotos.

Cableado de campo analógico

Los teléfonos analógicos normalmente usan pares telefónicos de cobre. Muchas plantas industriales establecidas ya tienen marcos de distribución telefónica, cables multipares, cajas de empalme, rutas subterráneas y pares de repuesto que se extienden por las áreas de producción.

Cuando esas rutas de cable siguen siendo adecuadas, pueden continuar sirviendo a puntos telefónicos fijos sin requerir una conexión Ethernet separada en cada ubicación. Esta es una razón por la que los teléfonos analógicos siguen siendo relevantes en proyectos industriales de modernización (brownfield).

Los tramos analógicos largos aún requieren verificaciones de ingeniería. La distancia máxima utilizable no es un valor universal único; depende del tamaño del conductor, la resistencia total del bucle, la interfaz FXS, las características eléctricas del teléfono, las conexiones intermedias y los requisitos definidos por el fabricante del equipo.

Infraestructura de red SIP

Los terminales SIP usan Ethernet, por lo que las plantas grandes normalmente necesitan una topología de campo diferente. El Ethernet de cobre sirve para conexiones locales, mientras que la fibra se usa a menudo para enlaces troncales entre edificios, áreas de proceso o gabinetes de comunicación remotos.

Los conmutadores industriales pueden instalarse más cerca de grupos de puntos finales de comunicación, lo que permite que los teléfonos SIP compartan la infraestructura de red más amplia del sitio en lugar de requerir pares telefónicos individuales de vuelta a la sala central de PBX.

Esto hace que la ubicación de los conmutadores, las rutas de fibra, los gabinetes de red, la redundancia de enlace ascendente y la alimentación de respaldo sean parte del diseño del sistema telefónico. Por lo tanto, un teléfono SIP debe considerarse junto con la red industrial en lugar de especificarse como un dispositivo de campo aislado.

Arquitectura de alimentación

Los sistemas analógicos y SIP también pueden colocar dependencias de alimentación en diferentes ubicaciones.

Dependiendo del diseño del teléfono y la PBX, una interfaz de abonado analógica puede suministrar las condiciones de línea requeridas desde equipos alimentados centralmente. Cuando la PBX o el sistema FXS está respaldado por energía UPS, la disponibilidad del teléfono de campo puede mantenerse sin instalar una fuente de alimentación de red individual junto a cada punto final.

Los modelos SIP pueden usar PoE, CC u otro arreglo de alimentación aprobado según el producto. Cuando se usa PoE, el conmutador Ethernet pasa a formar parte de la ruta de alimentación del teléfono. Por lo tanto, los sitios críticos deben considerar la alimentación de respaldo para conmutadores, servidores SIP, puertas de enlace y otros equipos de red activos.

El tipo de interfaz por sí solo no determina la disponibilidad del sistema. Lo que importa es si todos los componentes requeridos en la ruta de comunicación han sido diseñados con el nivel apropiado de resiliencia de alimentación y red.

4. Configuración y diseño de red

Los sistemas analógicos y los sistemas SIP también crean diferentes cargas de trabajo de puesta en servicio y gestión.

Con un sistema analógico convencional, los ingenieros realizan la mayor parte de la configuración en la PBX. Los números de extensión, los permisos de llamada, el acceso a troncales, las reglas de marcación y otros servicios telefónicos se asocian con los puertos de abonado y el sistema de distribución física.

El terminal de campo en sí permanece relativamente simple. Esto puede ser conveniente en instalaciones donde los equipos de mantenimiento ya trabajan con marcos de distribución telefónica, pares de cobre y sistemas de conmutación convencionales.

Un teléfono SIP requiere configuración de red y telefónica. Dependiendo del terminal y la plataforma, la configuración común puede incluir:

• IP estática o DHCP;

• Máscara de subred y puerta de enlace predeterminada;

• Direcciones de servidor SIP primario y secundario;

• Extensión SIP y credenciales de autenticación;

• Prioridades de códec;

• Método DTMF;

• Configuración de VLAN;

• NTP o sincronización de tiempo;

• Reglas de marcación;

• Configuración de línea directa o respuesta automática;

• Parámetros de aprovisionamiento si son compatibles.

Una vez que un proyecto crece de varios teléfonos de campo a docenas o cientos de puntos finales, la consistencia de la configuración se vuelve importante. Cuando los dispositivos y la plataforma seleccionados lo admiten, el aprovisionamiento centralizado, las plantillas de configuración, los inventarios de puntos finales y la gestión controlada de firmware pueden reducir el trabajo repetitivo de puesta en servicio.

VLAN y QoS

El Ethernet industrial rara vez transporta solo tráfico telefónico. Los flujos de CCTV, las estaciones de trabajo de ingeniería, las aplicaciones comerciales, el control de acceso, la infraestructura inalámbrica y otros servicios pueden usar partes de la misma red.

Una VLAN de voz dedicada puede facilitar la gestión de los dispositivos de comunicación y separarlos del tráfico no relacionado. Las políticas de QoS también pueden dar a la voz en tiempo real la prioridad adecuada donde los enlaces compartidos pueden experimentar una mayor utilización.

Por ejemplo, una red de planta que transporta múltiples flujos de cámaras y grandes transferencias de datos de ingeniería puede tener suficiente ancho de banda promedio, pero la congestión temporal puede afectar la voz en tiempo real de manera más notoria que las transferencias de archivos ordinarias. La segmentación de la red y la priorización del tráfico ayudan a mantener un rendimiento telefónico predecible bajo cargas de red cambiantes.

Seguridad de la red

Una vez que un teléfono se convierte en un punto final IP, también pasa a formar parte de la arquitectura de seguridad de red del sitio.

Las cuentas SIP deben usar credenciales controladas, el acceso de gestión debe restringirse a los segmentos de red requeridos y los servicios no utilizados deben deshabilitarse cuando el producto lo permita. Las redes de voz también pueden separarse de otros servicios de la planta mediante VLAN, políticas de enrutamiento, firewalls o reglas de control de acceso.

La gestión de firmware y configuración también se convierten en parte del ciclo de vida del equipo. Las funciones de seguridad exactas varían entre productos, por lo que requisitos como el acceso de gestión seguro, el control de cuentas, el mantenimiento de firmware y la segmentación de red deben revisarse durante la selección del producto.

5. Expansión y uso multisitio

La diferencia entre analógico y SIP se vuelve especialmente notable cuando una planta agrega nuevos edificios, unidades de proceso, subestaciones, almacenes o áreas operativas remotas.

Una extensión analógica adicional requiere un par de cables disponible entre el punto de campo y una interfaz FXS. Cuando se reservaron pares de repuesto y puertos de abonado no utilizados durante el diseño original, la expansión puede ser sencilla. Si no, puede ser necesario un nuevo cableado o equipo de interfaz analógica adicional.

Un punto final SIP depende menos de un cable de voz dedicado de vuelta a la sala de comunicaciones principal. Cuando ya existen una red industrial y una alimentación adecuada en la nueva ubicación, la expansión implica principalmente una conexión de conmutador disponible, configuración de red y capacidad en la plataforma SIP.

Comunicación multisitio

Esta diferencia se vuelve más útil cuando la comunicación se extiende más allá de una sola planta.

Una organización puede operar una refinería, una terminal de almacenamiento, una estación de compresores, un almacén remoto y un centro de operaciones central en diferentes ubicaciones. Si estos sitios ya están enlazados por una red IP privada, las extensiones SIP pueden operar dentro de un entorno de numeración y comunicación común sin necesidad de construir un circuito telefónico físico separado entre cada ubicación.

Los teléfonos de campo analógicos aún pueden participar. Sus líneas de abonado terminan localmente en equipos PBX o FXS, mientras que la red IP transporta la comunicación entre sitios más allá de ese punto.

Numeración y ubicación del punto final

SIP también cambia la relación entre un número de extensión y su ubicación física.

En muchos sistemas SIP, una extensión está asociada a una cuenta en lugar de estar permanentemente vinculada a un par de abonado físico. Si un punto final se mueve a otra ubicación de red permitida, a menudo se puede conservar la misma extensión sin cambiar la distribución de cobre central.

Los sistemas analógicos normalmente están más vinculados a puertos físicos y pares de cable. Para puntos telefónicos industriales fijos, esto puede ser perfectamente aceptable, pero SIP ofrece flexibilidad adicional cuando los talleres, los centros operativos temporales o los sitios remotos cambian con el tiempo.

6. Modernización de plantas existentes

Las actualizaciones de comunicación industrial no siempre requieren un reemplazo completo de campo. Antes de seleccionar una estrategia de migración, es útil separar tres preguntas: si los teléfonos existentes siguen siendo adecuados, si el cableado de campo sigue siendo utilizable y si la PBX existente cumple con los requisitos futuros del sistema.

Mantener el sistema analógico existente

Cuando la PBX, el cableado telefónico y los terminales de campo a prueba de explosiones continúan cumpliendo con los requisitos operativos, puede haber poco beneficio en reemplazarlos únicamente para cambiar el protocolo de comunicación.

Los puntos fijos con numeración estable y requisitos de expansión limitados suelen ser adecuados para este enfoque.

Actualizar el núcleo mientras se mantiene el campo

Otra opción es conservar los teléfonos de campo analógicos mientras se traslada la plataforma de comunicación central a IP.

Las puertas de enlace FXS proporcionan las interfaces de abonado requeridas por los teléfonos analógicos estándar y convierten las llamadas a SIP en el lado de la red. Esto permite que la sala de equipos adopte una PBX IP o una plataforma basada en SIP sin necesidad de reemplazar inmediatamente cada punto final de campo.

La distinción entre FXS y FXO es importante en esta aplicación. Un teléfono analógico estándar normalmente se conecta a un puerto FXS porque esa interfaz proporciona el servicio telefónico del lado del abonado. Un puerto FXO está destinado a un rol diferente, como conectar equipos a una central analógica o línea troncal.

Para proyectos de modernización (brownfield), este enfoque puede reducir los cambios en áreas de producción peligrosas, donde la instalación de nuevos cables, cajas de empalme adicionales, permisos de acceso y la coordinación de paradas pueden agregar considerablemente más trabajo que los cambios realizados dentro de la sala de comunicaciones.

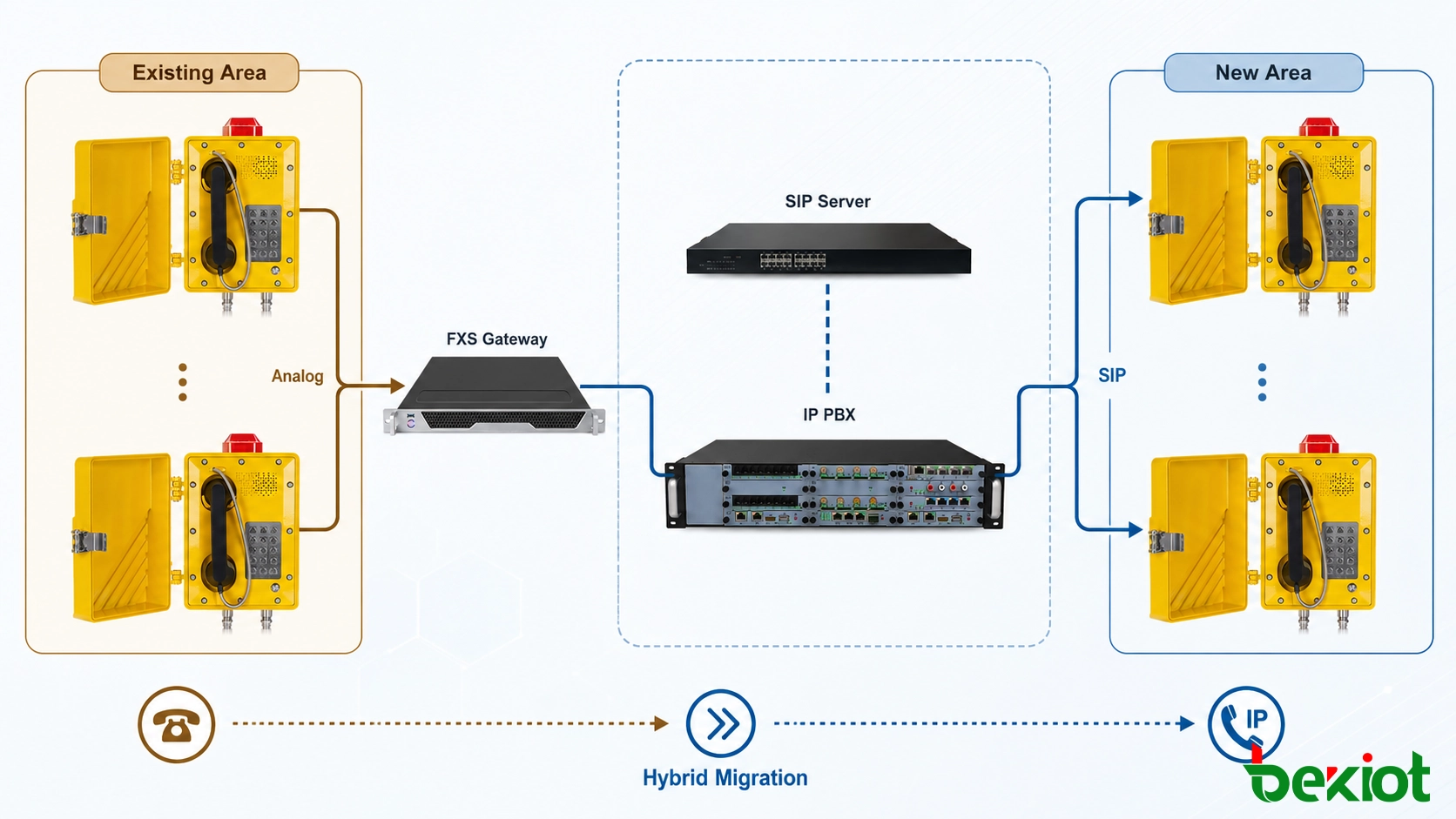

Migración híbrida

Muchas plantas se expanden en fases en lugar de reconstruirse de una vez. Las unidades más antiguas pueden seguir usando teléfonos analógicos mientras que las nuevas áreas de producción se equipan con terminales SIP desde el principio.

Una PBX IP combinada con puertas de enlace analógicas adecuadas puede colocar ambos tipos de puntos finales bajo el mismo plan de numeración general. Luego, se pueden introducir nuevos puntos SIP a medida que se expande la red industrial, mientras que los terminales analógicos existentes se reemplazan solo cuando el estado del equipo o los requisitos del proyecto hacen que el reemplazo valga la pena.

Este modelo por fases también permite que las actualizaciones de comunicación sigan las ventanas de construcción y mantenimiento planificadas de la planta en lugar de requerir una única gran migración.

7. Elegir la interfaz adecuada

La elección práctica suele aclararse cuando el equipo del proyecto evalúa primero la infraestructura y luego la interfaz telefónica.

Los proyectos de nueva construcción (greenfield) a menudo favorecen SIP cuando el sistema de comunicación se diseña junto con fibra, Ethernet industrial, gabinetes de red y servicios IP centralizados. Los proyectos de modernización (brownfield) requieren un cálculo diferente porque las rutas de cable existentes, las ventanas de parada, el equipo instalado, la construcción de campo y la disponibilidad de energía pueden tener un mayor impacto en el costo total del proyecto.

Por esta razón, la selección debe basarse en la infraestructura de comunicación completa y los requisitos del ciclo de vida, en lugar del precio de compra o la antigüedad de cualquiera de las tecnologías telefónicas.

Preguntas frecuentes

¿Un teléfono SIP a prueba de explosiones necesita acceso a Internet?

No. Un teléfono SIP puede operar completamente dentro de una LAN de planta, red Ethernet industrial, WAN privada u otro entorno IP aislado. Solo necesita acceso de red a la PBX IP o al servidor SIP utilizado por el sistema de comunicación.

¿Se puede usar un teléfono analógico a prueba de explosiones con una PBX IP?

Sí. Una puerta de enlace FXS puede proporcionar la interfaz de abonado analógica requerida por el teléfono y conectar la extensión a una PBX IP a través de SIP. Esta es una opción común cuando el equipo de campo sigue siendo utilizable pero la plataforma de comunicación central se está modernizando.

¿Cuál es la diferencia entre una puerta de enlace FXS y FXO?

FXS y FXO sirven a diferentes lados de una interfaz telefónica analógica. Un puerto FXS normalmente se conecta a un teléfono analógico estándar y proporciona el servicio del lado del abonado. Un puerto FXO normalmente se conecta a una central analógica o línea telefónica. Por lo tanto, los teléfonos analógicos a prueba de explosiones generalmente requieren interfaces FXS.

¿Todos los teléfonos SIP a prueba de explosiones admiten PoE?

No. SIP define el método de comunicación, no el método de alimentación. Algunos modelos admiten PoE, mientras que otros usan CC u otra fuente de alimentación aprobada. El arreglo de alimentación requerido debe verificarse según el terminal específico y sus condiciones de instalación certificadas.

¿Es SIP más a prueba de explosiones que analógico?

No. La interfaz de comunicación y la protección contra explosiones son características de diseño separadas. La idoneidad para el área peligrosa depende del concepto de protección certificado, el grupo de equipos, la clase de temperatura, el gabinete, los requisitos de instalación y otros parámetros especificados para el teléfono.

¿Pueden los teléfonos SIP y analógicos a prueba de explosiones compartir el mismo sistema de numeración?

Sí. Una PBX IP puede gestionar directamente los puntos finales SIP mientras que los teléfonos analógicos se conectan a través de puertas de enlace FXS compatibles. Ambos pueden usar entonces extensiones dentro del mismo plan de numeración general.

¿Se puede reutilizar el cable telefónico analógico existente para un teléfono SIP?

No automáticamente. Un teléfono SIP estándar requiere una conexión de red IP adecuada. Si el cableado existente se puede reutilizar depende del tipo de cable, la topología, la distancia y la tecnología de red seleccionada para el proyecto. Los pares telefónicos analógicos existentes no deben asumirse simplemente como compatibles con Ethernet estándar.

¿Están obsoletos los teléfonos analógicos a prueba de explosiones?

No. Los teléfonos analógicos siguen siendo prácticos donde ya existe una infraestructura telefónica de cobre confiable, puntos de campo fijos y equipos PBX o FXS adecuados. En muchos proyectos industriales, reemplazar un punto final analógico funcional proporciona pocos beneficios a menos que la arquitectura de comunicación más amplia también requiera un cambio.

Los teléfonos SIP y analógicos a prueba de explosiones son dos formas diferentes de conectar la comunicación de campo en áreas peligrosas al sistema de comunicación más amplio de la planta. Ninguna interfaz es automáticamente adecuada para todos los proyectos.

Becke proporciona teléfonos a prueba de explosiones y equipos de comunicación industrial relacionados para aplicaciones SIP y analógicas. Por lo tanto, las implementaciones SIP, analógicas e híbridas se pueden adaptar a la infraestructura de comunicación ya disponible en el sitio.
