En entornos industriales peligrosos, una llamada telefónica no siempre proporciona la advertencia suficiente. Las estaciones de bombeo, áreas de compresores, parques de tanques, unidades de procesamiento, minas y otras áreas de producción pueden tener un alto ruido de fondo, grandes zonas operativas y personal que trabaja lejos de los puntos de comunicación fijos.

Por esta razón, los teléfonos a prueba de explosiones a menudo se implementan junto con altavoces PA y dispositivos de alarma audibles y visuales. El teléfono proporciona comunicación bidireccional con la sala de control, la alarma atrae la atención en la ubicación de campo y el sistema PA distribuye instrucciones al personal en una o más zonas.

La principal tarea de ingeniería es decidir cómo deben responder estos dispositivos al mismo evento. Dependiendo del sitio, la vinculación puede manejarse mediante contactos de relé, señalización SIP, puertas de enlace E/S, puertas de enlace de megafonía o una plataforma de despacho centralizada.

1. ¿Por qué vincular los sistemas?

Los teléfonos a prueba de explosiones, los sistemas PA y los dispositivos de alarma sirven para diferentes propósitos de comunicación.

• Teléfono a prueba de explosiones: proporciona comunicación bidireccional directa entre el personal de campo y la sala de control.

• Sistema PA: distribuye mensajes de voz en vivo o pregrabados a áreas seleccionadas.

• Alarma audible y visual: da una advertencia inmediata de sonido y luz en entornos ruidosos o visualmente complejos.

• Sistema de despacho: coordina llamadas, megafonía, alarmas, grabación y acciones del operador.

Por ejemplo, un operador de campo que detecta una condición anormal puede usar un teléfono a prueba de explosiones para llamar a la sala de control. El mismo evento puede activar un sirena y una baliza cercanas. Una vez confirmada la situación, el despachador puede emitir instrucciones a través del sistema PA al área afectada.

Esto crea tres niveles de comunicación: conversación directa con la persona que reporta el evento, advertencia local inmediata y notificación más amplia al personal cercano.

Productos relacionados: EX-BH621 Teléfono SIP a prueba de explosiones

2. Arquitectura del sistema

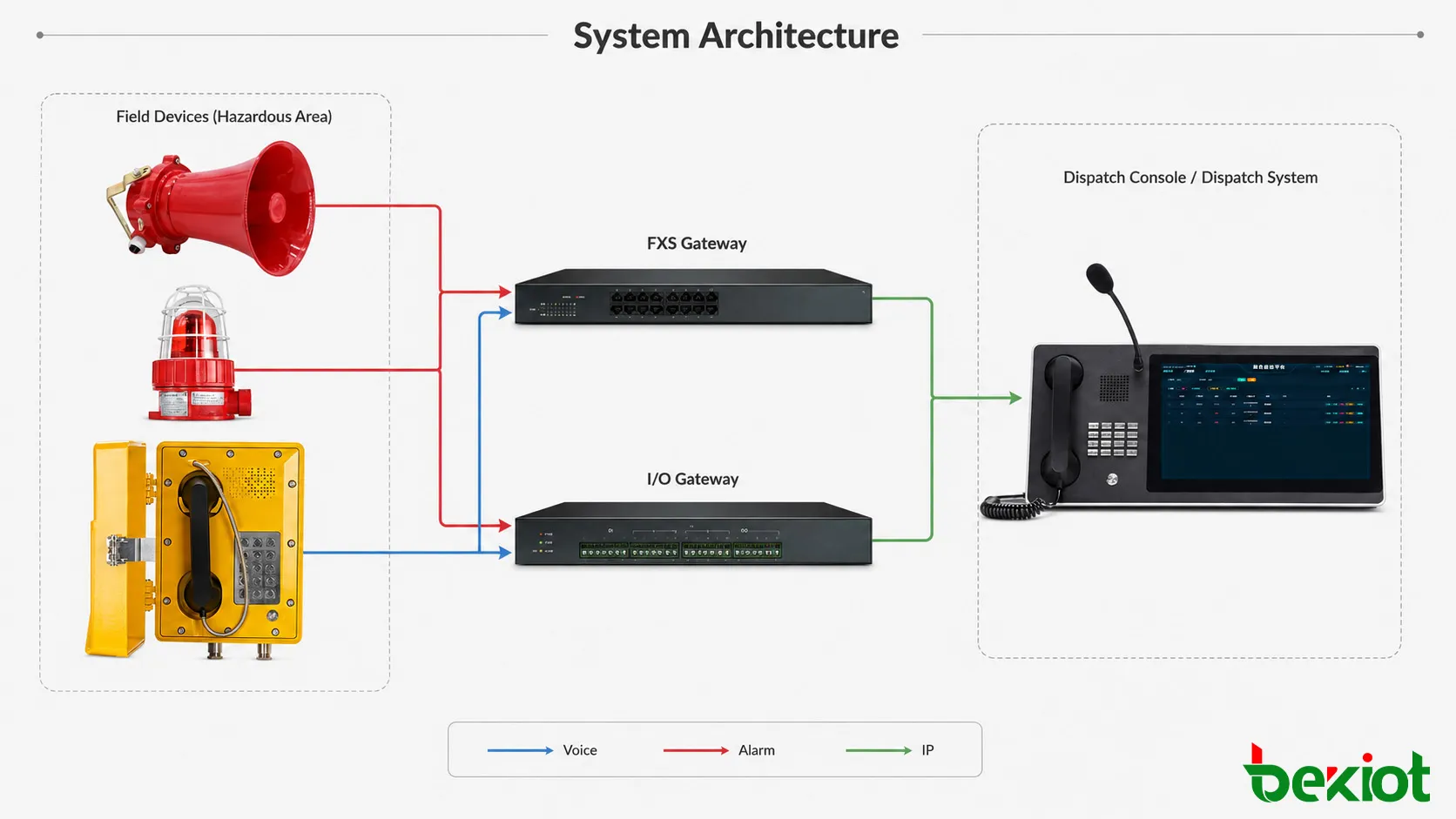

Un sistema de comunicación integrado normalmente consta de terminales de campo, equipos de acceso a la comunicación, una plataforma de control y dispositivos de alarma o megafonía.

Una instalación basada en SIP puede conectar teléfonos a prueba de explosiones y dispositivos de megafonía de red directamente a una centralita IP, servidor SIP o plataforma de despacho. Los dispositivos de alarma convencionales suelen controlarse a través de salidas de relé o una puerta de enlace E/S.

El sistema puede incluir:

• Teléfonos SIP o analógicos a prueba de explosiones;

• Ethernet industrial o líneas telefónicas analógicas;

• Centralita IP o servidor SIP;

• Consola de despacho;

• Puerta de enlace de megafonía SIP o controlador PA;

• Altavoces de bocina a prueba de explosiones;

• Dispositivos de alarma audibles y visuales;

• Puerta de enlace de relé o E/S;

• Grabación de llamadas y eventos.

Los sitios industriales existentes no siempre necesitan reemplazar todo el equipo de campo durante una actualización a IP. Los teléfonos analógicos, amplificadores y otros dispositivos utilizables pueden permanecer en servicio cuando sea apropiado, con puertas de enlace que proporcionan la interfaz requerida a la plataforma de comunicación más nueva.

3. Disparo de alarma

Las alarmas audibles y visuales pueden activarse localmente desde el teléfono de campo o centralmente a través de la plataforma de comunicación. El método correcto depende de las interfaces disponibles y de la lógica de alarma requerida.

Relé o contacto seco

Una salida de relé es una de las formas más simples de crear una vinculación local. Presionar un botón de emergencia o generar un evento telefónico predefinido cambia el estado del relé, que luego puede proporcionar una señal de control a un controlador de alarma.

La ruta de la señal puede ser:

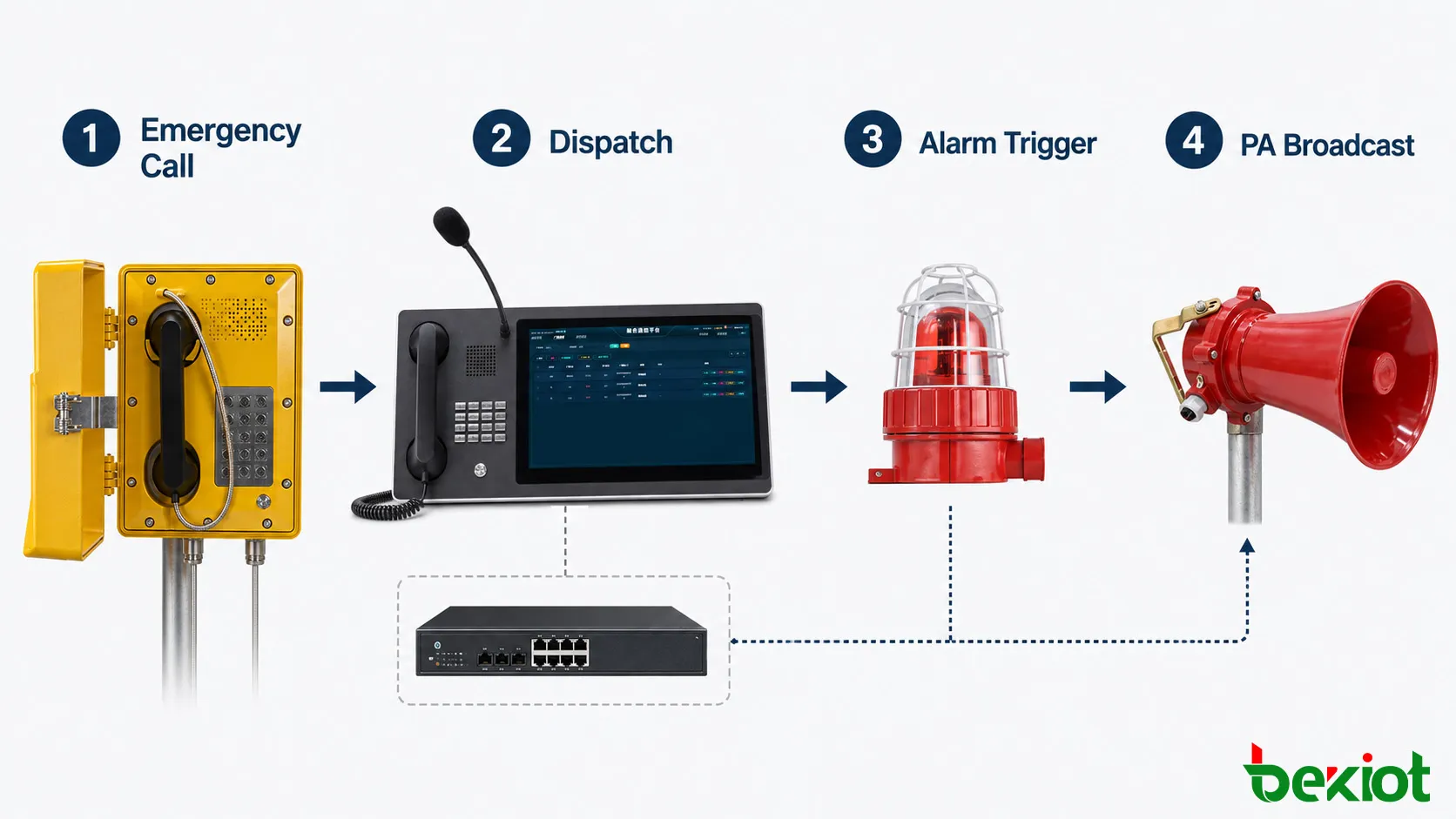

Botón de emergencia → Salida de relé → Controlador de alarma → Sirena / Baliza

El relé debe tratarse como una interfaz de control a menos que su capacidad eléctrica sea específicamente adecuada para la carga conectada. Las sirenas de alta potencia, balizas u otros dispositivos de campo pueden requerir un controlador intermedio o un módulo de relé.

Control SIP y E/S

En un sistema SIP centralizado, el teléfono de campo puede primero realizar una llamada o generar un evento compatible. La plataforma de despacho identifica el terminal de origen y aplica la regla de alarma configurada.

Por ejemplo:

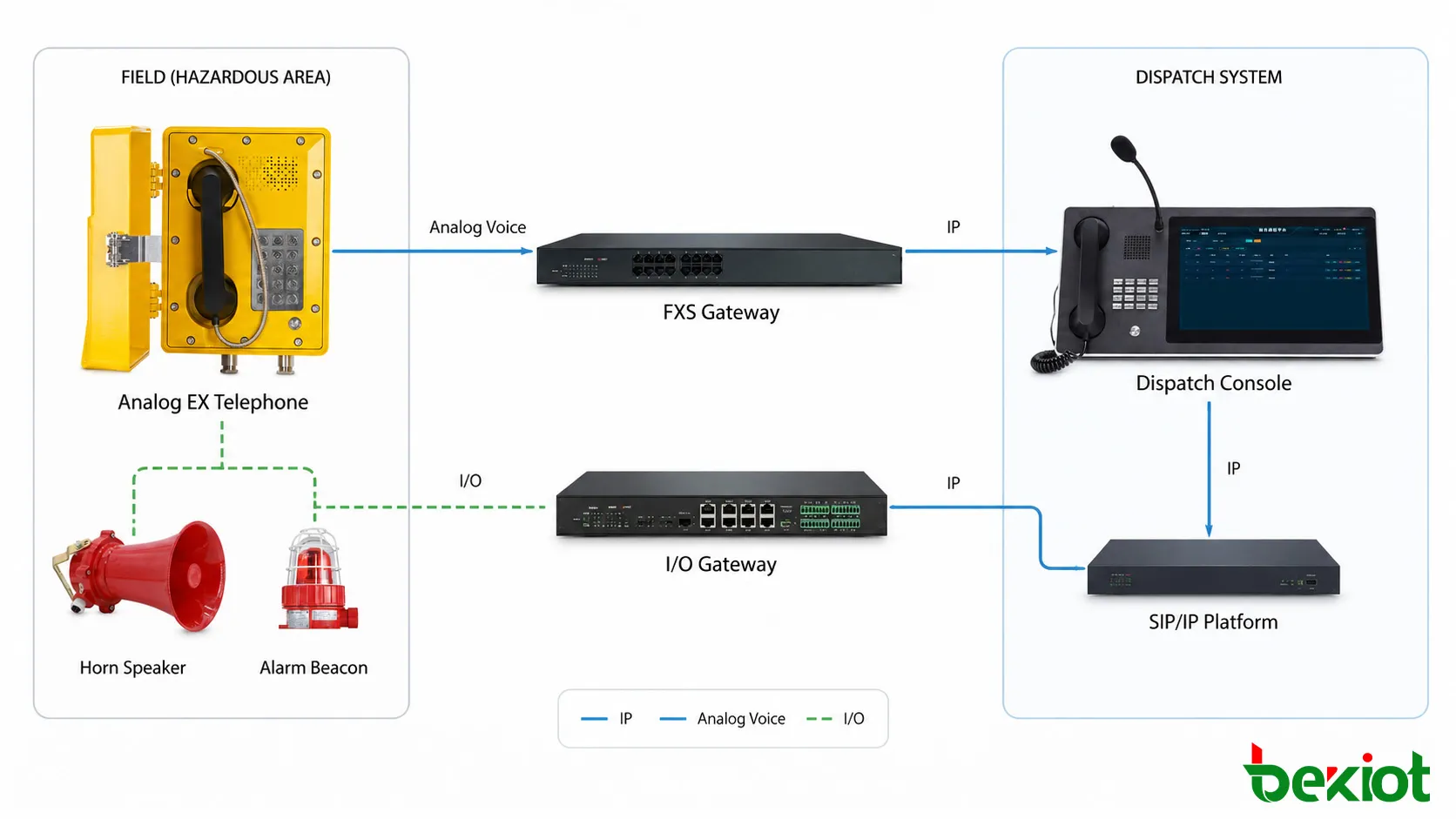

Teléfono SIP → Plataforma de despacho → Puerta de enlace E/S → Dispositivo de alarma

Esto permite asignar diferentes reglas a áreas individuales. Una llamada desde una estación de bombeo puede activar solo su baliza local, mientras que una emergencia en la planta puede activar alarmas en varias zonas.

Una puerta de enlace E/S es particularmente útil cuando la plataforma de control usa comunicación IP, pero el equipo de alarma de campo acepta entradas de relé o contacto convencionales.

4. Integración de PA

El sistema PA maneja la comunicación de uno a muchos. Después de recibir una llamada de campo, la sala de control puede usar la megafonía para enviar instrucciones a una unidad de producción, edificio, sección de túnel o a toda la instalación.

Megafonía SIP

Los altavoces SIP, terminales de megafonía y puertas de enlace PA SIP pueden registrarse en el mismo entorno de comunicación SIP que los terminales telefónicos.

El operador selecciona un punto final de megafonía o un grupo predefinido desde la consola de despacho e inicia el anuncio:

Consola de despacho → Servidor SIP → Punto final de megafonía SIP → Altavoz

Dependiendo de la plataforma, la megafonía puede organizarse por dispositivo individual, grupo, zona o llamada general. La megafonía de emergencia también puede tener una prioridad más alta que los anuncios de rutina.

Sistemas PA existentes

Las plantas industriales con amplificadores y altavoces de bocina existentes pueden conectarlos al sistema de comunicación IP a través de una puerta de enlace de megafonía SIP o de audio.

La conexión puede ser:

Plataforma de despacho → Puerta de enlace PA SIP → Amplificador PA → Altavoces de campo

Esto es útil para la modernización por fases, ya que los altavoces y amplificadores existentes pueden continuar operando mientras el control de despacho y megafonía se traslada a la red IP.

5. ¿Control local o central?

La vinculación local normalmente usa una conexión eléctrica directa entre el teléfono y el equipo de alarma cercano. Es simple, rápida y adecuada para estaciones de bombeo aisladas, salas de equipos, sitios remotos u otras ubicaciones donde una advertencia local debe operar independientemente de la lógica compleja de la plataforma.

La vinculación centralizada traslada más funciones de control a la plataforma de despacho o alarma. El sistema puede identificar la fuente de una llamada, seleccionar la zona de alarma correspondiente, controlar la megafonía y registrar el evento.

Los grandes sitios industriales a menudo combinan ambos métodos. Un relé telefónico puede activar una baliza local inmediatamente, mientras que la plataforma central maneja la respuesta más amplia, incluyendo anuncios PA, alarmas adicionales, grabación de llamadas y despacho de operadores.

La plataforma central también puede intercambiar información con CCTV, detección de gas, interfaces de alarma contra incendios u otros sistemas operativos cuando el proyecto requiera una vinculación de eventos más amplia.

6. Aplicaciones industriales

Petróleo y gas

Los parques de tanques, estaciones de compresores, áreas de carga e instalaciones de procesamiento a menudo necesitan puntos de comunicación fijos junto con alarma local y notificación en toda el área. Los teléfonos a prueba de explosiones permiten al personal informar incidentes directamente, mientras que los dispositivos PA y de alarma extienden la advertencia al área de trabajo circundante.

Plantas químicas

Las áreas de procesamiento químico a menudo combinan zonas peligrosas, alto ruido ambiental y múltiples unidades de producción. Los teléfonos fijos proporcionan comunicación directa con la sala de control, mientras que las sirenas, balizas y altavoces PA mejoran la notificación de emergencia en toda la planta.

Minería

Los proyectos mineros pueden usar teléfonos fijos, comunicación de despacho, alarmas y megafonía en ubicaciones operativas clave. La selección de equipos debe considerar los requisitos específicos del área peligrosa, polvo, ruido de fondo, condiciones mecánicas y la red de comunicación disponible.

Túneles e instalaciones subterráneas

Los túneles y espacios industriales subterráneos a menudo tienen largas distancias de comunicación y puntos de emergencia distribuidos. Los teléfonos fijos proporcionan una ubicación conocida para llamadas de emergencia, mientras que los dispositivos PA y de alarma basados en zonas pueden notificar al personal en una sección más grande.

Cuando un área particular está clasificada como peligrosa, el teléfono y el equipo eléctrico asociado deben seleccionarse de acuerdo con los requisitos del proyecto correspondiente.

7. Lista de verificación de implementación

Antes de la instalación en campo, las interfaces de comunicación y alarma deben confirmarse como parte del diseño del sistema, en lugar de después de que el equipo haya llegado al sitio.

Para instalaciones existentes, el primer paso también debe incluir la documentación de las líneas telefónicas instaladas, amplificadores PA, altavoces de campo, circuitos de alarma, recursos de red e interfaces disponibles. Esto facilita la determinación de dónde puede permanecer el equipo existente y dónde se requiere una puerta de enlace o controlador.

Un diseño de vinculación confiable depende de cómo se espera que respondan las llamadas, alarmas y zonas PA durante un evento real. Por lo tanto, los requisitos del área peligrosa, las interfaces eléctricas, la disponibilidad de la red, la prioridad de alarma y el comportamiento en caso de falla deben confirmarse antes de la puesta en marcha.

Becke proporciona teléfonos a prueba de explosiones, teléfonos industriales, puertas de enlace de comunicación, equipos de despacho y relacionados con PA para entornos peligrosos e industriales. Estos productos se pueden utilizar en arquitecturas de comunicación SIP, analógicas o híbridas, con la configuración final determinada por la red del sitio, los requisitos del área peligrosa y las funciones de alarma y megafonía requeridas.
