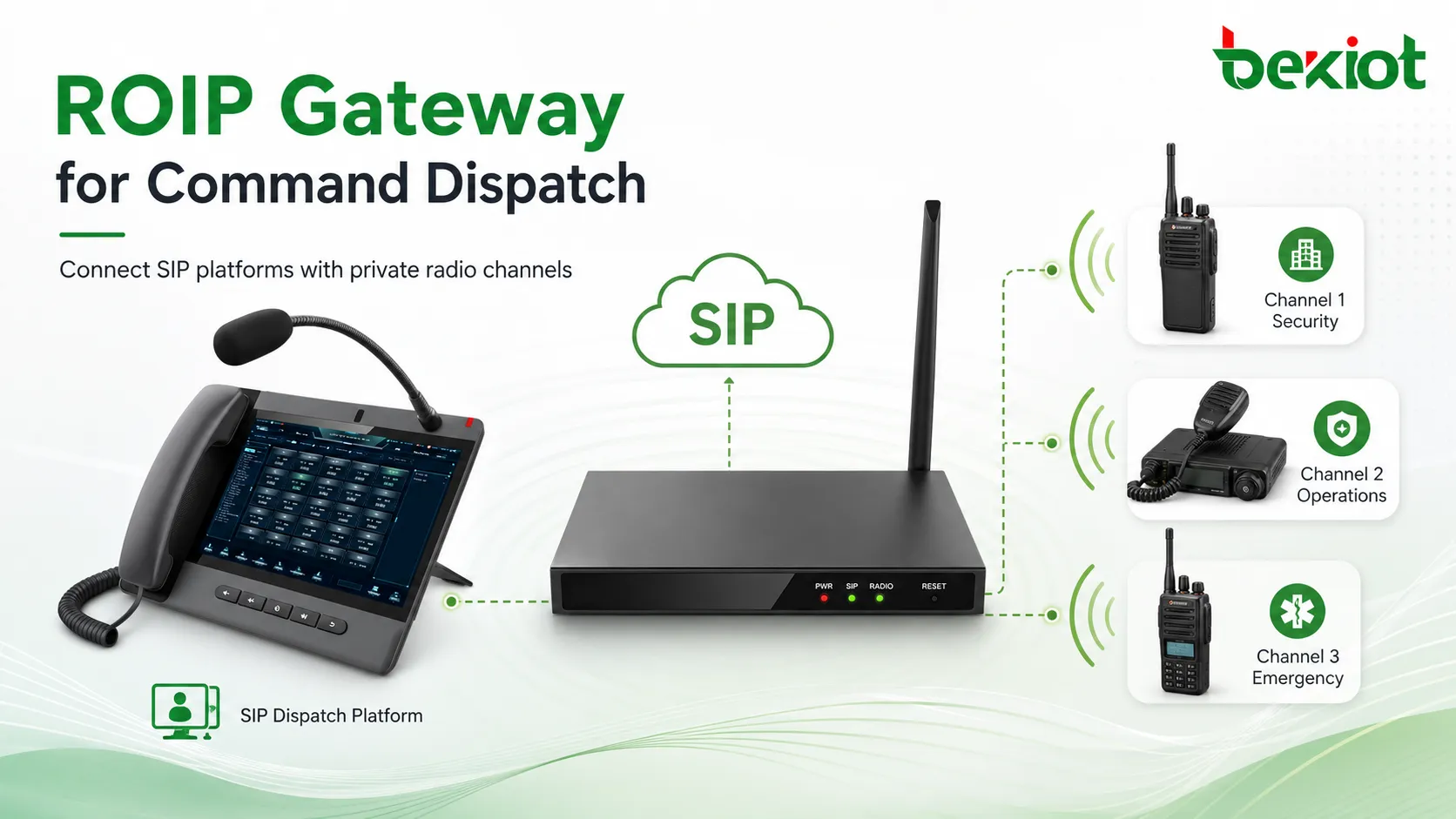

En muchos proyectos de comando y despacho, el entorno de comunicaciones existente no está construido a partir de un solo sistema. Un centro de control puede usar una plataforma de despacho basada en SIP, los equipos de campo pueden depender aún de radios móviles privados o radios portátiles, y los equipos de emergencia pueden usar aplicaciones de pulsar para hablar (push-to-talk) de red pública sobre 4G o 5G. Una puerta de enlace de radio sobre IP, también conocida como puerta de enlace ROIP, puerta de enlace de radio o puerta de enlace de radio bidireccional, se utiliza para conectar estos diferentes sistemas de voz en una red de comunicaciones coordinada.

El valor principal de este tipo de puerta de enlace es la interconexión entre sistemas. Al utilizar la apertura de la señalización SIP y las interfaces estandarizadas del lado de la radio, la puerta de enlace puede conectar plataformas de despacho y control con radios analógicas, sistemas de radio troncal digitales, radios móviles, radios portátiles y plataformas de pulsar para hablar de red pública. En proyectos de integración reales, dos modos de uso son especialmente comunes: la interoperabilidad de voz entre la plataforma de despacho y los canales de radio, y la interoperabilidad de pulsar para hablar entre redes de radio privadas y sistemas PoC.

Para los planificadores de sistemas, la puerta de enlace no debe verse solo como un convertidor de señales. También es un nodo clave que afecta la eficiencia del despacho, la velocidad de respuesta a emergencias, la disciplina de comunicación grupal, la calidad de voz y el mantenimiento del sistema a largo plazo. Un diseño ROIP adecuado permite que los activos de radio existentes sigan siendo útiles mientras se extienden a un entorno de comando basado en IP.

Producto relacionado: Puerta de enlace Becke ROIP

Donde se encuentran la radio y el despacho IP

Muchos sistemas de despacho y control modernos se basan en plataformas de softswitch SIP. Utilizan las capacidades de comunicación de audio y video SIP para admitir llamadas de despacho, gestión de extensiones, grabación, conferencias y coordinación en emergencias. En términos prácticos, este tipo de plataforma puede entenderse como un sistema telefónico de despacho avanzado con funciones de control y gestión más ricas.

Sin embargo, muchos usuarios ya tienen sistemas de radio privados en funcionamiento. Estos pueden incluir radios analógicas bidireccionales, sistemas troncales digitales DMR, PDT, TETRA, radios marinas, radios de aviación, radios de onda corta o redes de radio específicas de la industria. Estos sistemas de radio son valiosos porque son confiables, familiares para los equipos de campo y a menudo ya están desplegados en áreas operativas importantes.

El desafío de integración es claro: la plataforma de despacho generalmente funciona en un modelo de comunicación telefónica full-duplex, mientras que las radios privadas generalmente funcionan en un modelo half-duplex de pulsar para hablar. Una puerta de enlace ROIP se sitúa entre los dos lados y convierte la lógica de comunicación, la ruta de audio y las señales de control para que los operadores de despacho y los usuarios de radio puedan comunicarse sin reemplazar la red de radio existente.

Esto es especialmente importante en industrias donde la comunicación por radio se ha utilizado durante muchos años. Reemplazar todas las radios a la vez puede aumentar los costos, interrumpir la operación diaria y requerir recapacitación. La integración ROIP ofrece un camino más práctico: mantener la red de radio existente, conectarla al sistema de despacho IP y mejorar gradualmente el control centralizado, la grabación y la coordinación remota.

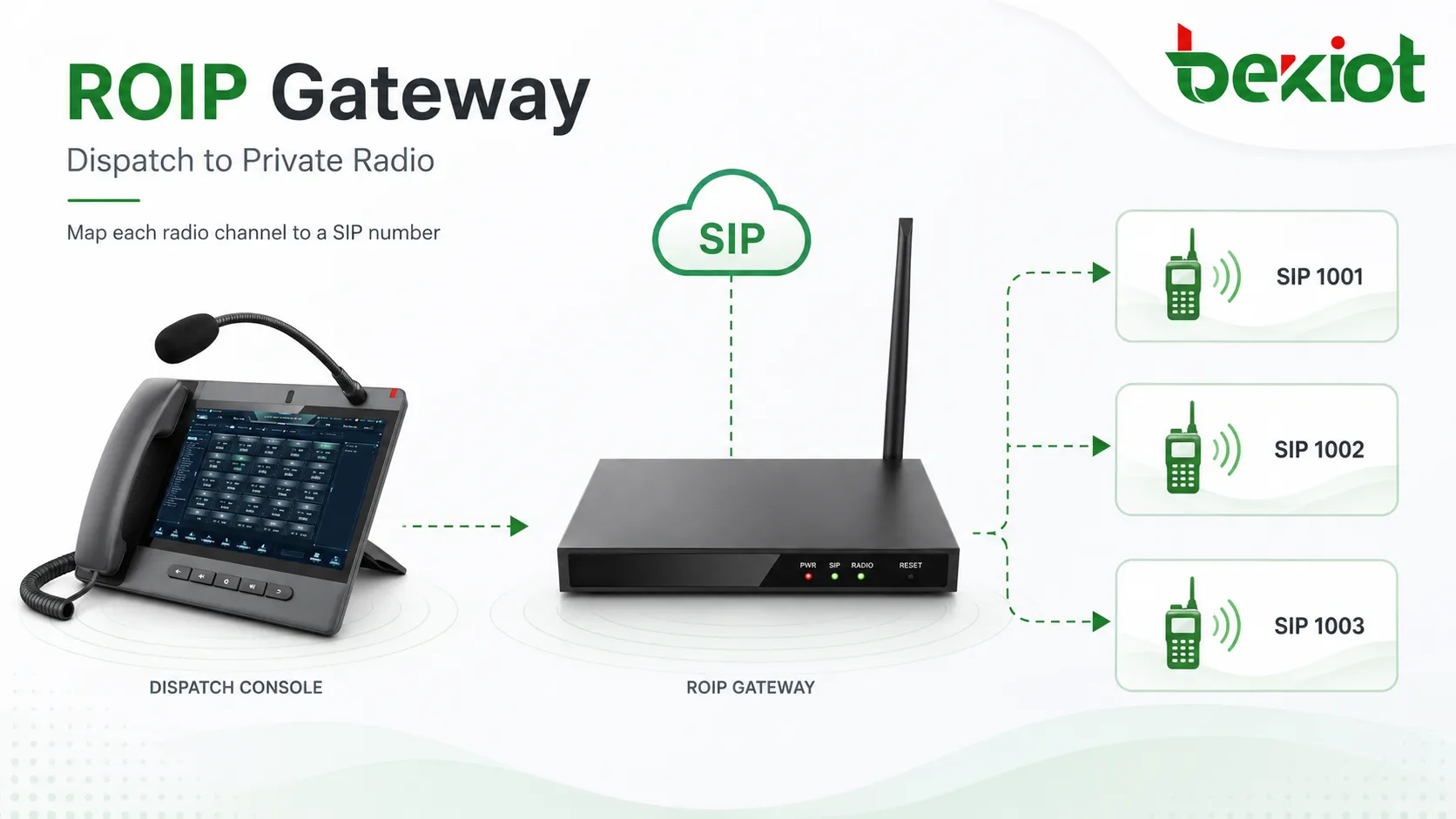

Modo uno: acceso de voz desde teléfonos de despacho a canales de radio

El primer uso común es la interoperabilidad de voz. En este modo, el sistema de despacho y control puede comunicarse directamente con un canal de radio a través de la puerta de enlace ROIP. Los operadores de despacho no necesitan tener una radio física. Pueden llamar a un número SIP en la consola de despacho, teléfono IP o softphone, y la llamada se convierte luego en comunicación del lado de la radio a través de la radio móvil, estación base o radio portátil conectada.

Este modo es útil cuando un proyecto requiere que un sistema de despacho al estilo telefónico llegue a los usuarios de radio existentes. Por ejemplo, un centro de comando puede necesitar hablar con un equipo de patrulla, un equipo de mantenimiento, un grupo de operación de túneles, un equipo de seguridad o un equipo de respuesta a emergencias que aún trabaja en canales de radio privados.

En una implementación típica, cada conector del lado de la radio en la puerta de enlace corresponde a un número SIP en el sistema de despacho y control. Cuando el operador llama a ese número SIP, la puerta de enlace activa el canal de radio conectado y envía la voz a todos los usuarios en ese canal. Los usuarios de radio pueden entonces responder a través de sus radios, y la puerta de enlace envía el audio recibido de vuelta a la plataforma de despacho.

Este modo es adecuado para el mando directo, notificaciones rutinarias, llamadas de emergencia y coordinación entre departamentos. También es más fácil para los operadores que ya están familiarizados con las operaciones de despacho telefónico, porque pueden llamar a un grupo de radio de la misma manera que llaman a una extensión interna o terminal de despacho.

Cómo funciona la ruta de llamada en este modelo

En el lado de la radio, la puerta de enlace utiliza interfaces físicas y eléctricas definidas para conectarse con radios móviles, radios portátiles u otros terminales de radio. Una interfaz de radio común puede incluir entrada de audio, salida de audio, control PTT, detección COR, tierra y otras definiciones de señal a través de un conector multipin. Estas señales permiten que la puerta de enlace maneje tanto la transmisión de voz como la lógica de control de radio.

En el lado IP, la puerta de enlace se registra o conecta a la plataforma de despacho a través de SIP. La plataforma de despacho trata el canal de radio como un punto final SIP invocable. Este diseño permite que los canales de radio se conviertan en parte del mismo plan de numeración que las extensiones de despacho, teléfonos IP, terminales de intercomunicación y otros dispositivos SIP.

El punto técnico importante es que la puerta de enlace debe tender un puente entre dos hábitos de comunicación diferentes. Los teléfonos SIP y las consolas de despacho generalmente esperan voz full-duplex, mientras que los usuarios de radio presionan PTT, hablan, sueltan y esperan una respuesta. La puerta de enlace gestiona la activación, la dirección del audio y la conversión de señalización para que los dos sistemas puedan comunicarse de una manera más natural.

En el diseño del proyecto, la ruta de llamada debe documentarse claramente. El documento debe mostrar qué número SIP se asigna a qué canal de radio, qué grupo de despacho está autorizado para llamar a ese canal, si las llamadas se graban y qué reglas de prioridad se aplican durante la comunicación de emergencia. Una documentación clara reduce la confusión durante la operación diaria y acelera la resolución de problemas cuando un canal no tiene audio o no puede transmitir.

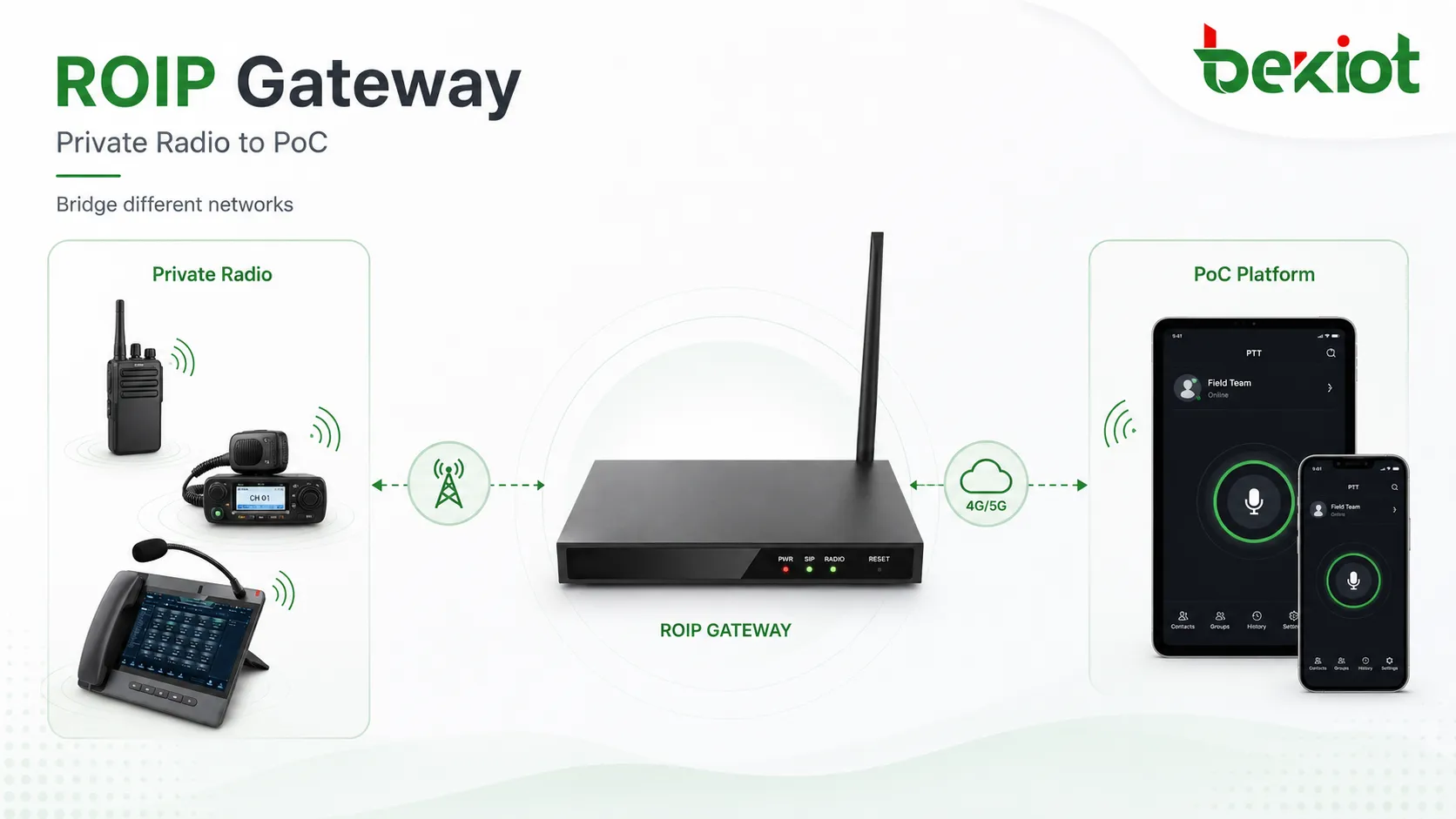

Modo dos: vinculación de radio privada con pulsar para hablar de red pública

El segundo uso común es la interconexión de radio privada a PoC. PoC significa Push-to-Talk over Cellular (pulsar para hablar sobre redes celulares). Utiliza redes móviles públicas como 4G y 5G para proporcionar llamadas grupales, comunicaciones de despacho, posicionamiento móvil, coordinación multimedia y comunicación remota de equipos a través de terminales inteligentes o dispositivos PoC dedicados.

PoC es atractivo en el comando de emergencias, despacho móvil, gestión de seguridad, logística, servicios públicos, operación industrial y coordinación en grandes áreas porque los usuarios pueden comunicarse sin construir una red de radio privada desde cero. Puede cubrir áreas geográficas más amplias a través de redes móviles existentes y puede ofrecer funciones de despacho más flexibles.

Sin embargo, PoC no puede reemplazar completamente la radio privada en muchas industrias especiales. Los sistemas de radio privados aún pueden ser necesarios por confiabilidad, cobertura local, respaldo de emergencia, uso de espectro dedicado, hábitos operativos existentes o regulaciones de la industria. Esto crea una necesidad práctica: el sistema de pulsar para hablar de red pública y el sistema de radio privado existente deben poder comunicarse entre sí.

En este modo, la puerta de enlace ROIP conecta el canal de radio al sistema de despacho o plataforma PoC para que los usuarios de un canal de radio privado puedan comunicarse con los usuarios de PoC en el mismo grupo de despacho. Esto ayuda a crear un entorno de comunicación integrado público-privado sin forzar al usuario a abandonar la inversión existente en radio privada.

Gestión de la lógica de pulsar para hablar a través de dos sistemas

La interconexión de radio privada a PoC es más compleja que el simple acceso de voz. La puerta de enlace no solo pasa audio entre dos lados. También debe gestionar el comportamiento de pulsar para hablar, incluido quién tiene prioridad para hablar, cuándo está ocupado el derecho de hablar, cuándo se libera el derecho de hablar y cómo el sistema evita que ambos lados transmitan al mismo tiempo.

Esto es especialmente importante porque tanto los sistemas de radio privada como los de PoC suelen ser half-duplex. Solo un lado debe hablar a la vez en el mismo grupo. Si la puerta de enlace no maneja correctamente la lógica PTT, los usuarios pueden experimentar audio recortado, voz bloqueada, liberación retardada o comunicación grupal confusa.

Una integración bien diseñada debe admitir un comportamiento de activación y liberación configurable. En escenarios basados en SIP, la puerta de enlace puede trabajar con señalización SIP y flujos de audio. En escenarios no SIP, la integración puede requerir interfaces de plataforma o protocolos de control para que la puerta de enlace pueda sincronizar el estado de pulsar para hablar con la plataforma de despacho.

La regla del derecho de hablar debe diseñarse según el escenario operativo. En operaciones rutinarias, el acceso por orden de llegada puede ser aceptable. En el comando de emergencias, la consola de despacho o el comandante autorizado pueden necesitar mayor prioridad. Para la seguridad pública o la respuesta a emergencias industriales, el control de prioridad puede evitar que instrucciones importantes sean bloqueadas por llamadas grupales ordinarias.

Factores de despliegue que afectan la estabilidad

Antes del despliegue, el equipo del proyecto debe identificar el tipo de sistema de radio, la cantidad de canales, la arquitectura de la plataforma de despacho, el modo de registro SIP, los requisitos de nivel de audio, el método de activación PTT, el método de detección COR, las condiciones de la red y el entorno de suministro eléctrico. Estos detalles afectan directamente si el sistema final es estable y fácil de mantener.

El mapeo de canales es otro punto clave de diseño. Cada canal de radio debe tener un nombre claro, número SIP, grupo de despacho y propósito operativo. Por ejemplo, un canal puede usarse para mantenimiento, otro para seguridad, otro para respuesta a emergencias y otro para operación de túneles o plantas. Un mapeo claro ayuda a los operadores de despacho a llamar rápidamente al equipo correcto.

El ajuste de audio también debe manejarse con cuidado. Los niveles de audio de la radio, la ganancia de la plataforma de despacho, la selección del códec, el entorno de ruido y la distancia del micrófono pueden afectar la claridad de la voz. Si el nivel de audio es demasiado bajo, los usuarios de despacho pueden escuchar una voz débil o poco clara. Si es demasiado alto, puede ocurrir distorsión. Por lo tanto, las pruebas de campo son necesarias antes de la aceptación del proyecto.

La planificación de la red no debe ignorarse. Cuando la puerta de enlace ROIP se despliega en diferentes edificios, sitios o segmentos de red, el proyecto debe considerar el ancho de banda, la demora, la pérdida de paquetes, la política de firewall, la planificación de VLAN y la gestión remota segura. La comunicación de voz es sensible a las redes inestables, por lo que la puerta de enlace debe ubicarse en un entorno de red adecuado para la transmisión de audio en tiempo real.

Consideraciones de operación y mantenimiento

Una solución ROIP confiable debe ser fácil de operar después del despliegue. El personal de despacho debe saber qué canal virtual representa a qué grupo de radio, y el personal de mantenimiento debe poder verificar el estado de registro de la puerta de enlace, la conexión de red, la entrada de audio, la salida de audio, el estado de PTT y la detección de señal del lado de la radio.

Para sistemas grandes, es útil preparar una tabla de canales, una tabla de cableado, una tabla de direcciones IP, una tabla de cuentas SIP y un procedimiento de recuperación de fallas. Estos documentos facilitan el mantenimiento posterior, especialmente cuando el sistema se entrega del equipo del proyecto al equipo de operación diaria del cliente.

La gestión remota también puede reducir la presión de mantenimiento. Si una puerta de enlace admite configuración web, monitoreo de estado, exportación de registros y ajuste remoto de parámetros, los ingenieros pueden diagnosticar muchos problemas sin visitar el sitio de inmediato. Esto es valioso para túneles, parques industriales, puertos, instalaciones eléctricas y otros entornos distribuidos.

Enfoque de solución recomendado

Para proyectos que solo necesitan que los operadores de despacho hablen con canales de radio existentes, el modelo de interoperabilidad de voz suele ser suficiente. Es simple, directo y fácil de entender. La plataforma de despacho llama a un número SIP, la puerta de enlace se conecta al canal de radio y los usuarios de radio escuchan la voz del despacho.

Para proyectos que necesitan comunicación grupal unificada entre usuarios de radio privada y usuarios de PoC de red pública, el segundo modelo es más adecuado. Admite una integración de comunicaciones más amplia y ayuda a construir un sistema de despacho convergente público-privado. Esto es valioso para la respuesta a emergencias, operaciones urbanas, parques industriales, transporte, instalaciones energéticas y grandes organizaciones con redes de comunicación mixtas.

En algunos proyectos avanzados, ambos modos pueden usarse juntos. El centro de comando puede usar el acceso de voz SIP para llamadas directas a canales de radio, al tiempo que permite que los usuarios de PoC y los usuarios de radio privada se comuniquen en grupos de despacho compartidos. Este enfoque híbrido mantiene el sistema de radio privado en servicio mientras agrega la flexibilidad de la comunicación de despacho IP y de pulsar para hablar sobre redes móviles.

La selección final debe basarse en los objetivos de comunicación en lugar de solo en la cantidad de dispositivos. Si el requisito es un acceso simple a la radio, la solución puede mantenerse liviana. Si el requisito incluye despacho de múltiples equipos, usuarios móviles remotos, comando prioritario, grabación y vinculación de emergencias, el proyecto debe planificarse como una arquitectura de comunicación de despacho convergente.

Lista de verificación de selección práctica

• Utilice la interoperabilidad de voz cuando los operadores de despacho necesiten llamar a canales de radio existentes desde una plataforma de comando basada en SIP.

• Utilice la interconexión PoC cuando los usuarios de radio privada y los usuarios de pulsar para hablar de red pública necesiten comunicarse en un mismo entorno de despacho.

• Verifique la compatibilidad de la radio incluidos radio analógica, DMR, PDT, TETRA, radio marina, radio de aviación u otros sistemas de radio especiales.

• Planifique el mapeo de canales para que cada interfaz de radio tenga un número SIP, nombre de grupo y propósito operativo claros.

• Pruebe el comportamiento de PTT y COR antes de la aceptación para evitar conflictos por el derecho de hablar, liberación retardada o pérdida de audio.

• Verifique la calidad del audio mediante pruebas de campo reales en lugar de depender solo de los valores de configuración.

• Prepare documentos de mantenimiento que incluyan tablas de canales, registros de cableado, cuentas SIP, direcciones IP y pasos de recuperación ante emergencias.

Preguntas frecuentes

¿Puede una puerta de enlace ROIP conectar sistemas de radio analógicos y digitales?

Sí. La compatibilidad real depende de la interfaz de radio y el método de integración. Muchos proyectos utilizan puertas de enlace ROIP para conectar radios analógicas, sistemas troncales digitales y otros terminales de radio industriales a través de interfaces de audio y control definidas.

¿Necesita una plataforma de despacho reemplazar la red de radio existente?

No. Uno de los principales beneficios de la integración ROIP es que la red de radio existente puede seguir utilizándose mientras se conecta a una plataforma de despacho basada en IP o a un sistema de pulsar para hablar de red pública.

¿Por qué es importante el control PTT en este tipo de integración?

El control PTT determina cuándo el lado de la radio transmite y cuándo libera el canal. Sin una gestión adecuada de PTT y del derecho de hablar, los usuarios pueden experimentar voz bloqueada, respuestas retardadas o comunicación superpuesta.

¿Se requiere SIP para cada proyecto de integración ROIP?

SIP es común porque muchas plataformas de despacho y control están basadas en SIP. Sin embargo, algunos proyectos también pueden requerir integración de interfaz no SIP, dependiendo de la plataforma de despacho y del sistema de pulsar para hablar que se esté conectando.

¿Qué industrias suelen necesitar esta solución?

Esta solución se utiliza a menudo en el comando de emergencias, seguridad pública, transporte, túneles, parques industriales, instalaciones energéticas, puertos, operaciones de seguridad, servicios públicos y otros entornos donde los sistemas de radio privada y despacho IP deben trabajar juntos.

¿Qué se debe probar antes de la aceptación del proyecto?

La prueba de aceptación debe cubrir el registro SIP, la llamada a canales, la activación de PTT, la detección COR, la calidad de audio bidireccional, la demora en la comunicación grupal, el comportamiento de prioridad, la grabación, la estabilidad de la red y la recuperación después de una interrupción de energía o red.
