Significado de la tensión de timbre en la telefonía analógica

Señal eléctrica utilizada para alertar al terminal

La tensión de timbre es la señal eléctrica que se aplica a una línea telefónica analógica para hacer sonar el dispositivo conectado cuando llega una llamada entrante. En una línea analógica tradicional, el teléfono permanece normalmente colgado mientras espera. Cuando la central, la centralita, la pasarela o la interfaz FXS necesita alertar al terminal, aplica una señal de llamada a la línea. El terminal detecta esta señal y activa su timbre, campanilla, zumbador, altavoz, lámpara o circuito electrónico de tono.

Esta señal no es lo mismo que el tono de retorno de llamada que oye quien llama. El tono de retorno es el sonido que se envía a la parte llamante para indicar que se está alertando al destino. La tensión de timbre es la señal eléctrica real que se envía a la línea del llamado para hacer sonar el dispositivo local. Confundir ambos conceptos puede provocar errores de diagnóstico. Quien llama puede oír el tono de retorno aunque el terminal no llegue a sonar si la tensión de timbre local o la carga del timbrador son anormales.

Relación con las interfaces FXS

En los sistemas del lado del cliente, la tensión de timbre suele ser generada por una interfaz FXS. FXS significa Foreign Exchange Station (estación de intercambio foráneo), es decir, el puerto que proporciona alimentación de batería, tono de marcado, corriente de bucle y señal de llamada a un teléfono analógico. Tanto una tarjeta de extensión analógica de centralita, un ATA VoIP, una pasarela analógica, una interfaz de teléfono de ascensor o un simulador de línea telefónica pueden incluir un puerto FXS.

El puerto FXS se comporta como una pequeña central telefónica local para el terminal conectado. Cuando llega una llamada, el circuito FXS genera tensión de timbre según su diseño y configuración. Si el terminal se descuelga, el puerto detecta el cambio de corriente de bucle y detiene la señal de llamada. Esta relación es fundamental en el funcionamiento de la telefonía analógica.

Tensión de timbre y cadencia de llamada

La tensión de timbre no se aplica de forma continua. Normalmente se envía con una cadencia de llamada: un patrón repetido de intervalos con timbre activo y pausa. Por ejemplo, el teléfono puede sonar un breve periodo, hacer una pausa y volver a sonar. Distintos países, centralitas, pasarelas y tipos de servicio especial pueden usar cadencias diferentes.

La cadencia de llamada influye en la experiencia del usuario y en el comportamiento del terminal. Algunos dispositivos reconocen patrones de timbre distintivos. Algunos sistemas de hotel, oficina o centralita utilizan cadencias diferentes para distinguir llamadas internas, externas, de grupo o prioritarias. Durante el mantenimiento, los técnicos deben comprobar no solo el nivel de tensión, sino también los tiempos de la cadencia.

Principio de funcionamiento y ruta de la señal

Llegada de la llamada y generación del timbre

El proceso comienza cuando el sistema determina que hay que alertar a una extensión analógica. La llamada puede provenir de otra extensión, un troncal SIP, una línea RTC, un interfono de puerta, una ruta de emergencia o una regla de despacho interno. El sistema de conmutación selecciona el puerto analógico de destino y ordena al circuito FXS que genere la tensión de timbre.

El generador de timbre envía una señal de CA a la línea. El terminal conectado la detecta a través de su circuito timbrador. Si el usuario responde descolgando el auricular o de otro modo, el estado del bucle cambia. El puerto FXS detecta esta condición de respuesta, detiene la señal de timbre y establece la comunicación de voz.

Carga de línea y respuesta del timbrador

La señal de timbre debe suministrar suficiente energía para activar la carga del timbrador. Las campanillas electromecánicas antiguas pueden necesitar más corriente de timbre que los timbradores electrónicos modernos. Si se conectan varios dispositivos analógicos en paralelo sobre la misma línea, la carga total aumenta. Cuando la carga supera la capacidad del puerto FXS, algunos o todos los dispositivos pueden dejar de sonar.

Por eso el REN (Ringer Equivalence Number o Número de Equivalencia de Timbre) es importante en los despliegues analógicos. El REN representa la carga de timbre aproximada que presenta un teléfono o timbrador. El REN total conectado a una línea debe mantenerse dentro de la capacidad de la línea o del puerto. Si la carga total es demasiado alta, la tensión de timbre puede caer, la corriente de timbre puede ser insuficiente o el puerto puede entrar en modo de protección.

Interacción con la distancia del cableado

La distancia del cable influye en el rendimiento del timbre. Los cables largos añaden resistencia, capacidad y posibles vías de fuga. Con un cableado limpio y bien instalado, el timbre analógico puede recorrer una distancia razonable. En cableados envejecidos, húmedos, dañados, mal terminados o de alta capacidad, la señal de timbre puede debilitarse o distorsionarse.

Los problemas de cable pueden no afectar de igual manera a la voz y al timbre. Una línea puede soportar la conversación después de que el usuario descuelgue, pero no sonar de forma fiable. Esto ocurre porque el timbre exige una señal de mayor tensión y suficiente corriente para mover el timbrador. Por tanto, el mantenimiento debe comprobar tanto el audio de llamada como el rendimiento del timbre.

Condición de parada tras la respuesta

Cuando el terminal llamado descuelga, la línea pasa de estado colgado a descolgado. El circuito FXS detecta la corriente de bucle y detiene la señal de timbre. Esto evita que una tensión de timbre elevada continúe mientras el usuario está hablando. Si la detección de respuesta es anómala, el timbre puede seguir sonando inesperadamente, detenerse demasiado pronto o no conmutar a voz.

Los problemas en esta transición pueden deberse a la impedancia del terminal, fallos de cableado, tipo de interfaz incorrecto, equipo terminal incompatible o fallo del hardware FXS. El diagnóstico debe incluir el camino completo desde la generación del timbre hasta la detección de respuesta.

Ventajas de implementación

Compatibilidad con terminales analógicos heredados

La primera ventaja de la tensión de timbre es la compatibilidad con terminales analógicos. Muchas instalaciones aún utilizan teléfonos analógicos, de emergencia, de ascensor, de línea directa, industriales, murales, de puerta y teléfonos de servicio sencillos. Estos terminales pueden no necesitar registro IP, adaptadores de corriente locales ni configuración de software compleja.

En proyectos que requieran conservar los dispositivos existentes, el soporte de timbre analógico puede reducir los costes de sustitución. En lugar de cambiar cada terminal por un terminal IP, el sistema puede usar tarjetas analógicas de centralita, pasarelas FXS o ATAs para seguir alimentando las líneas analógicas. Esto resulta especialmente útil en edificios con cableado de cobre ya instalado.

Funcionamiento sencillo del terminal

Los terminales analógicos suelen ser fáciles de usar. El teléfono suena, el usuario descuelga y la llamada comienza. Esta sencillez es valiosa en zonas públicas, salas de equipos, ascensores, emplazamientos industriales, garitas de vigilancia, puntos de visita y lugares de emergencia. Los usuarios no necesitan entender estados de inicio de sesión, registro de red ni menús de software.

La tensión de timbre posibilita esta interacción familiar. El dispositivo produce una alerta local clara cuando entra una llamada. En entornos donde los usuarios pueden no estar entrenados, estar estresados o llevar guantes, la simple acción de timbre y descolgado sigue siendo práctica.

Utilidad para puntos de emergencia y servicio

Muchos puntos de comunicación de emergencia y servicio dependen de interfaces analógicas porque son estables, sencillas y fáciles de supervisar. Los teléfonos de emergencia de ascensor, los postes de auxilio en carretera, los puntos de ayuda, las unidades de comunicación de puerta y los teléfonos de servicio de instalaciones pueden usar la tensión de timbre para alertar a los terminales locales o remotos durante las llamadas entrantes.

En estos casos, el timbre debe ser fiable. Un timbre no escuchado puede significar una llamada de asistencia perdida. El valor de la implementación no es solo la compatibilidad técnica, sino la disponibilidad operativa. Un circuito de timbre correctamente diseñado garantiza que el terminal emita una alerta clara cuando el sistema lo llama.

Funciona durante la migración de centralita y pasarela

La tensión de timbre es importante durante la migración de telefonía tradicional a VoIP o comunicaciones unificadas. Las organizaciones pueden implantar centralitas IP conservando los teléfonos analógicos a través de pasarelas. La pasarela debe generar una tensión de timbre adecuada para los terminales analógicos conectados.

Esto permite una migración por fases. Las extensiones analógicas existentes pueden seguir funcionando mientras se añaden nuevos teléfonos SIP o terminales IP. En hoteles, hospitales, fábricas, campus, oficinas, almacenes e instalaciones públicas, esto reduce las interrupciones y distribuye la inversión en el tiempo.

Proporciona confirmación audible local

Un teléfono analógico que suena proporciona una confirmación local inmediata de que la llamada está llegando al terminal físico. En muchos entornos de campo, esto es útil. Una garita de vigilancia, zona de equipos, sala de máquinas de ascensor, mostrador de almacén o puesto de mantenimiento puede necesitar un timbre claramente audible más que una simple notificación por software.

La alerta audible local también es útil cuando los usuarios no están mirando pantallas. Un teléfono que suena puede atraer la atención incluso si el trabajador está lejos de una consola. Esto convierte a la tensión de timbre en parte de la conciencia operativa diaria.

Características técnicas clave

Nivel de tensión

La tensión de timbre suele ser una señal de CA relativamente alta en comparación con las señales normales de control de baja tensión. El valor exacto depende del país, la central, la centralita, la pasarela, la tarjeta de línea, la carga y el estándar de diseño. Los ingenieros no deben asumir que todos los sistemas utilizan exactamente la misma tensión de timbre.

Desde el punto de vista del mantenimiento, la tensión debe medirse en condiciones realistas. Medir un puerto sin carga puede mostrar un valor más alto que al medirlo con los teléfonos conectados. Si la carga conectada es alta, la tensión puede caer durante el timbrado. Tanto el comportamiento sin carga como con carga resultan útiles para el diagnóstico.

Frecuencia y forma de onda

Las señales de timbre suelen ser de baja frecuencia. La frecuencia y la forma de onda pueden variar entre administraciones telefónicas, equipos de centralita, pasarelas y adaptadores analógicos. Las campanillas electromecánicas antiguas pueden ser más sensibles a la frecuencia y a la forma de onda que los timbradores electrónicos modernos.

Un dispositivo puede no sonar aunque la tensión esté presente si la forma de onda, la frecuencia o la corriente disponible no son adecuadas. Esto es frecuente al conectar teléfonos analógicos antiguos o campanillas mecánicas a algunos ATA VoIP o puertos analógicos de baja potencia. El mantenimiento debe considerar algo más que la simple lectura de tensión.

Carga del timbrador y capacidad REN

La carga del timbrador determina cuántos dispositivos se pueden conectar a una misma fuente de timbre. El REN se utiliza habitualmente para estimar esta carga. Si una línea tiene varios teléfonos en paralelo, su REN total puede superar lo que el puerto FXS es capaz de soportar. Cuando esto sucede, el timbre puede sonar débil, intermitente o dejar de sonar.

La capacidad REN es especialmente importante en proyectos de modernización. Un bucle de cableado heredado puede tener varios teléfonos, campanillas, faxes, módems, discadores de alarma o extensiones ocultas conectadas. Antes de sustituir un proveedor de línea o una centralita, conviene comprobar la carga total del timbrador.

Control de cadencia de timbre

La cadencia controla el patrón de timbre. Un sistema puede ofrecer cadencias distintas para llamadas internas, externas, prioritarias o de servicios especiales. Algunos terminales analógicos pueden responder de forma diferente según la cadencia. Algunos usuarios también se basan en la cadencia para identificar el tipo de llamada.

Al instalar una nueva centralita, ATA o pasarela, debe comprobarse la cadencia de timbre. Si los usuarios informan de que “el teléfono suena distinto” o “la campanilla no suena el tiempo suficiente”, el problema puede estar en la configuración de la cadencia y no en un fallo de tensión.

Aislamiento y diseño de seguridad

Dado que la tensión de timbre puede ser mucho más alta que los niveles ordinarios de señal de baja tensión, es necesario un diseño adecuado de aislamiento y seguridad. Los equipos FXS, tarjetas de línea, pasarelas y herramientas de prueba deben estar diseñados para soportar las condiciones de timbre telefónico. Los técnicos deben utilizar instrumentos de medida adecuados y respetar los procedimientos de seguridad.

La tensión de timbre no debe tratarse con despreocupación solo porque forme parte de una línea telefónica. Durante las pruebas debe evitarse cortocircuitar la línea, tocar conductores desnudos mientras suena o usar instrumentos inapropiados. La seguridad es parte de la calidad del mantenimiento.

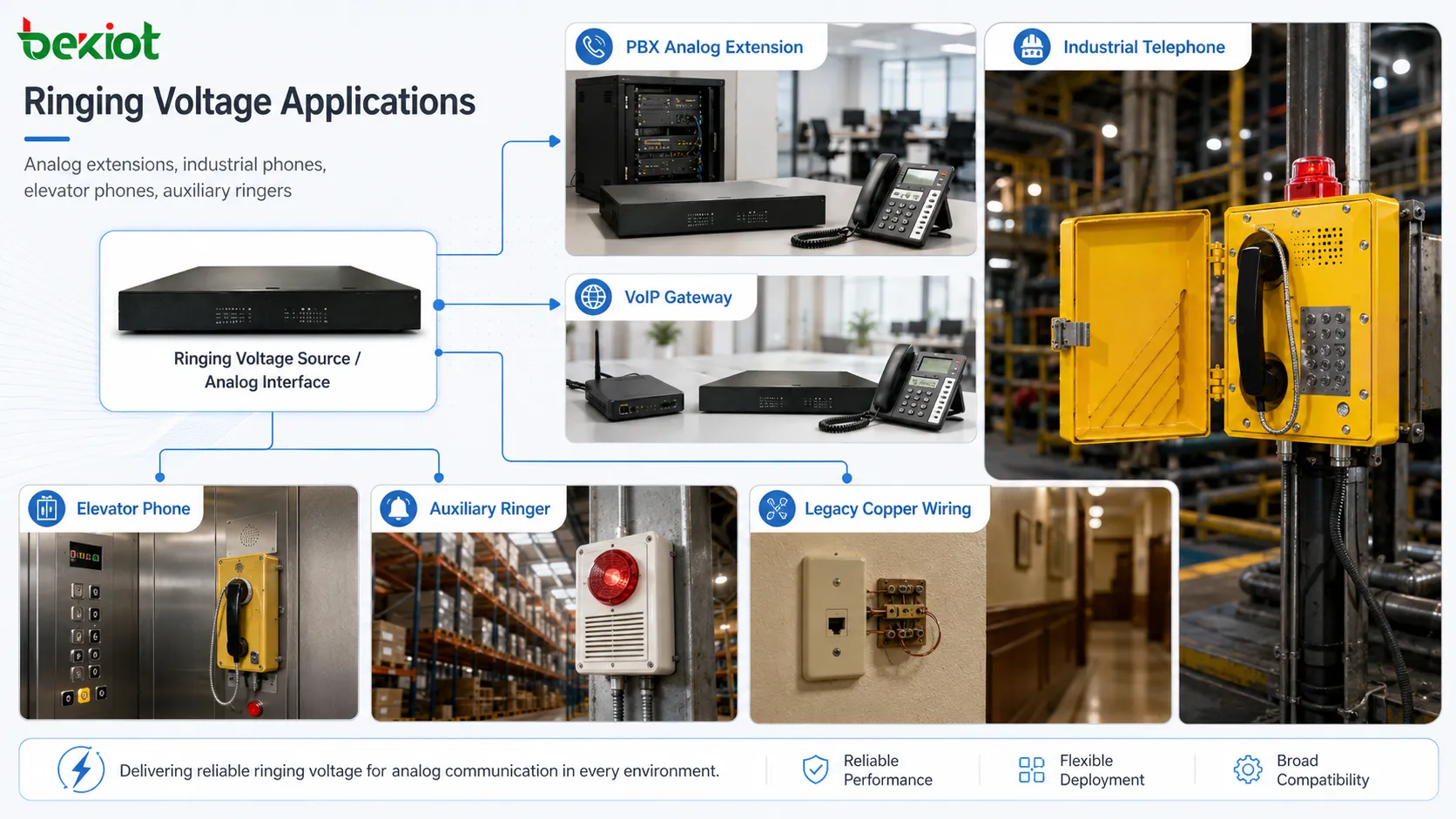

Escenarios de aplicación

Extensiones analógicas de centralita

Las centralitas suelen ofrecer puertos de extensión analógica para teléfonos analógicos comunes, faxes, teléfonos de ascensor, dispositivos de línea directa o terminales de servicio sencillos. La tensión de timbre permite a la centralita alertar a estos terminales cuando llegan llamadas. En despliegues mixtos, las extensiones analógicas pueden coexistir con teléfonos SIP y terminales digitales.

El principal requisito es la capacidad del puerto. Cada puerto de extensión analógica debe soportar la carga del timbrador conectada y la longitud de cable prevista. Si se puentean varios dispositivos en un mismo puerto, los ingenieros deben verificar si el puerto puede alimentar todos los timbradores de forma fiable.

ATA VoIP y pasarelas analógicas

Los adaptadores telefónicos analógicos y las pasarelas convierten la señalización VoIP en el comportamiento de una línea analógica. Deben proporcionar tono de marcado, corriente de bucle, detección de DTMF y tensión de timbre a los terminales analógicos. El rendimiento del timbre suele ser una diferencia clave entre una pasarela fiable y una deficiente.

En proyectos de migración a VoIP, los usuarios pueden quejarse de que los teléfonos antiguos ya no suenan después de pasar de líneas RTC tradicionales a un ATA. La causa puede ser una capacidad REN más baja, una forma de onda diferente, una corriente de timbre más débil, tiradas de cable largas o circuitos timbradores incompatibles. Por tanto, la selección de la pasarela debe incluir la revisión de la capacidad de timbre.

Teléfonos de ascensor y emergencia

Los teléfonos de emergencia de ascensor y los postes de auxilio pueden utilizar interfaces analógicas. Aunque muchos de estos dispositivos realizan llamadas hacia el exterior, algunos sistemas también necesitan devolver la llamada al dispositivo para pruebas, mantenimiento o comunicación bidireccional. La tensión de timbre debe ser capaz de alertar al terminal si se requiere timbre entrante.

Los dispositivos de emergencia deben probarse regularmente. No basta con confirmar que el botón de llamada puede marcar hacia fuera. El timbre entrante, la respuesta, la ruta de audio, la supervisión de línea y la alimentación de respaldo también pueden ser importantes según la instalación.

Teléfonos analógicos industriales y de exterior

Las instalaciones industriales pueden usar teléfonos analógicos en talleres, zonas de servicio, patios exteriores, túneles, garitas de acceso, almacenes y salas de equipos. Estos teléfonos pueden ser robustos, estancos o diseñados para entornos adversos, pero siguen dependiendo de una señalización analógica de línea adecuada cuando se conectan a través de puertos FXS.

Las largas tiradas de cable y las condiciones de exterior pueden afectar al timbre. La entrada de agua, la corrosión, las fugas de aislamiento, los daños por sobretensión, una mala puesta a tierra y el envejecimiento del cable pueden reducir el rendimiento del timbre. El mantenimiento debe incluir tanto la comprobación del dispositivo como la de la línea.

Campanillas heredadas y timbradores auxiliares

Algunos emplazamientos utilizan campanillas externas, timbradores de alto volumen, indicadores visuales de llamada o dispositivos auxiliares de señalización. Son útiles en talleres ruidosos, almacenes, salas grandes o zonas donde el timbre normal del teléfono es demasiado débil. Estos dispositivos añaden carga al circuito de timbre.

Antes de añadir timbradores auxiliares, los ingenieros deben comprobar la capacidad REN disponible y la tensión de línea con carga. Si el puerto no soporta la carga añadida, puede ser necesario un amplificador de timbre, un dispositivo independiente controlado por relé o un método de señalización activo.

Técnicas de mantenimiento

Comprobar que la llamada llega al puerto

Antes de medir la tensión, confirme si la llamada está alcanzando realmente el puerto analógico correcto. Un teléfono que no suena puede deberse a un enrutamiento de extensión erróneo, un puerto desactivado, un grupo de salto incorrecto, un horario, una regla de desvío, el modo no molestar o la configuración de la centralita. No deben iniciarse pruebas eléctricas sin verificar el enrutamiento.

Utilice los registros del sistema, el estado de la llamada, los indicadores del puerto o un teléfono de prueba en buen estado para confirmar la ruta. Si el puerto nunca recibe la orden de timbrar, el problema está en el control de llamada y no en la tensión de timbre.

Medir la tensión de timbre de forma segura

La tensión de timbre debe medirse con un instrumento adecuado y un procedimiento seguro. Dado que la señal es de CA y puede aplicarse en ráfagas, el técnico debe utilizar el modo de medida correcto y comprender la cadencia. Un medidor no apto para timbre telefónico puede mostrar lecturas inestables o erróneas.

La medición debe realizarse con cuidado para evitar cortocircuitar punta y anillo. Si es posible, pruebe primero con un terminal en buen estado. En el mantenimiento de sistemas en activo, los técnicos deben respetar las normas de seguridad del lugar y evitar exponer a usuarios o equipos a riesgos innecesarios.

Medir bajo carga

La medición de tensión sin carga puede ser engañosa. Un puerto puede mostrar una tensión aceptable sin teléfono conectado pero fallar cuando se conecta a varios timbradores o a un cableado largo. La prueba con carga muestra si el puerto puede proporcionar suficiente tensión y corriente en condiciones reales.

Un método práctico consiste en probar primero con un solo teléfono analógico en buen estado y luego añadir el cableado real o los demás dispositivos. Si un teléfono suena pero la línea completa no, el problema puede ser una carga excesiva, fugas en el cable, dispositivos ocultos o incompatibilidad del terminal.

Verificar la carga REN total

Sume los valores REN de los dispositivos conectados a la misma línea siempre que sea posible. Los teléfonos y campanillas más antiguos pueden tener una carga de timbrador mayor que los teléfonos electrónicos modernos. Algunos dispositivos ocultos pueden no ser evidentes, como faxes, módems, paneles de alarma o timbradores externos conectados en paralelo.

Si la carga total es demasiado alta, reduzca el número de dispositivos, divida la línea, utilice una fuente FXS más potente, añada un amplificador de timbre adecuado o sustituya los timbradores de alta carga por otros de menor consumo. Simplemente aumentar los ajustes sin entender la carga puede forzar el puerto.

Inspeccionar el cableado y las terminaciones

Los fallos de cableado son una causa frecuente de problemas de timbre. Inspeccione conectores, regletas de conexión, cajas de empalme, bornes atornillados, entradas de cable exterior, exposición a la humedad, corrosión, empalmes y el estado del aislamiento. Una línea puede pasar pruebas básicas de continuidad pero tener fugas bajo la alta tensión de timbre.

Un cable largo o de mala calidad puede reducir el rendimiento del timbre. Si la línea atraviesa varias uniones antiguas, ramales de extensión o zonas húmedas, aísle secciones y pruébelas por separado. La resolución por división y prueba suele ser más rápida que las conjeturas.

Comparar con un terminal en buen estado

Utilice un teléfono analógico en buen estado para separar los problemas del dispositivo de los de la línea. Si el teléfono de prueba suena correctamente en el puerto, es posible que el terminal original tenga un timbrador averiado, una impedancia incompatible, el timbre desactivado, una campanilla rota, un condensador dañado o un cableado incorrecto. Si el teléfono de prueba también falla, céntrese en el puerto, el cable o la configuración del sistema.

La prueba con un dispositivo en buen estado es sencilla pero eficaz. Evita la sustitución innecesaria de tarjetas de centralita o pasarelas cuando el problema real es un solo teléfono, e impide cambiar el terminal cuando el fallo está en la línea.

Síntomas comunes de avería

El teléfono no suena pero puede realizar llamadas salientes

Este síntoma suele significar que la ruta de voz o la corriente de bucle pueden funcionar, pero la ruta de timbre tiene un problema. Las posibles causas incluyen tensión de timbre débil, carga REN excesiva, cadencia incorrecta, circuito timbrador averiado, volumen de timbre desactivado, fugas en el cable o puerto FXS incompatible.

El diagnóstico debe comprobar el enrutamiento de llamada, la tensión de timbre, el comportamiento con carga, el ajuste del timbrador del terminal, la carga REN y el estado del cableado. No asuma que el teléfono está bien solo porque puede marcar hacia fuera.

Algunos teléfonos suenan y otros no

Si varios teléfonos comparten una línea analógica y solo algunos suenan, el problema puede ser la sensibilidad del timbrador, la carga REN, la calidad del ramal de cableado o la compatibilidad del dispositivo. Un teléfono electrónico moderno puede sonar con una señal débil mientras que una campanilla mecánica antigua no.

Pruebe cada teléfono individualmente en el mismo puerto en buen estado. Luego pruébelos juntos. Esto ayuda a identificar si el problema es de un único terminal o de la carga total.

El timbre deja de funcionar al añadir más dispositivos

Esto suele indicar sobrecarga. El puerto FXS ya no puede suministrar suficiente corriente de timbre para la carga total conectada. Algunos puertos pueden reducir la salida o desconectar la protección de timbre al sobrecargarse. El resultado es ausencia de timbre o un timbre débil e intermitente.

La solución es reducir la carga, repartir los dispositivos entre varios puertos, utilizar equipos de menor REN o añadir una solución de timbre externa adecuada. Añadir ciegamente más campanillas a la misma línea suele empeorar el problema.

Timbre intermitente

El timbre intermitente puede deberse a conexiones flojas, humedad, movimiento del cable, fallo del generador de timbre, alimentación inestable, ajustes de software o una carga al límite. También puede ocurrir que la línea funcione en condiciones secas pero falle durante la lluvia o la humedad.

El mantenimiento debe incluir inspección ambiental. Las cajas de empalme exteriores, conductos húmedos, cableado de sótanos y bornes corroídos son fuentes habituales de fallos intermitentes de timbre.

Falso timbre o timbre anómalo

El falso timbre puede aparecer cuando interferencias, tensión inducida, equipos defectuosos o cableado incorrecto crean una señal que el terminal interpreta como llamada. Un timbre anómalo también puede deberse a una cadencia incorrecta, una conexión de interfaz errónea o al uso combinado de equipos incompatibles.

Compruebe la puesta a tierra, el tendido de cables, la proximidad a cables de potencia, los protectores de sobretensión, la configuración de la centralita y la compatibilidad del terminal. El falso timbre puede ser difícil de diagnosticar si el problema solo aparece bajo ciertas condiciones eléctricas o ambientales.

Consideraciones de diseño para un despliegue fiable

Adaptar la fuente FXS a la carga del terminal

La fuente de timbre debe corresponderse con el número y tipo de terminales conectados. Un ATA de baja potencia puede ser adecuado para un teléfono analógico moderno, pero no para varias campanillas mecánicas o un cableado de extensión largo. Antes del despliegue, compruebe la capacidad de timbre del puerto FXS y la carga REN conectada.

Para despliegues analógicos de mayor envergadura, utilice equipos diseñados para la escala prevista. Pueden ser necesarios varios puertos analógicos, una distribución adecuada, timbradores activos o amplificadores de timbre dedicados. Un diseño fiable comienza con la planificación de la capacidad.

Evitar dispositivos en paralelo innecesarios

Puentear muchos dispositivos en una misma línea analógica puede parecer cómodo, pero aumenta la carga y complica el diagnóstico. Cada dispositivo adicional puede reducir el rendimiento del timbre e introducir puntos de fallo. Si se necesitan varios puntos de alerta, considere si son más adecuadas las extensiones separadas, la megafonía, las salidas de relé o los dispositivos de señalización activa.

El cableado en paralelo debe estar documentado. Los ramales ocultos son una causa habitual de carga REN inesperada y de problemas intermitentes. El mantenimiento se facilita cuando se conoce la estructura del cableado.

Proteger los tramos de cable exterior y largas distancias

Las líneas analógicas de exterior y de larga distancia deben contar con una protección de cable adecuada. Son importantes la protección contra sobretensiones, la puesta a tierra, las uniones estancas, el tipo de cable correcto, las terminaciones seguras y la protección física. La tensión de timbre puede verse afectada por fallos de cable debidos a humedad, rayos, roedores, daños mecánicos o corrosión.

Los tramos largos deben probarse tras la instalación y periódicamente durante el mantenimiento. Si un emplazamiento sufre fallos de timbre repetidos tras tormentas, eventos de alimentación o cambios estacionales de humedad, conviene revisar la protección del cable y la puesta a tierra.

Configurar correctamente la cadencia y la duración del timbre

Los sistemas de centralita, ATA y pasarela pueden permitir ajustes de cadencia, frecuencia de timbre, tiempo de espera, comportamiento de grupo de salto y patrones distintivos de timbre. Deben configurarse según el terminal y las necesidades del usuario. Una duración de timbre muy corta puede hacer que los usuarios pierdan llamadas aunque la tensión sea correcta.

También debe comprobarse la configuración del grupo de salto. En algunos sistemas, varias extensiones suenan juntas. Si el temporizador del grupo es demasiado corto, el teléfono analógico puede dejar de sonar antes de que los usuarios puedan llegar a él. El despliegue debe tener en cuenta el tiempo de reacción humano, no solo la señalización eléctrica.

Documentar los valores de prueba y los esquemas de cableado

Durante la puesta en servicio, registre las lecturas de tensión de timbre, los tipos de terminal conectados, las estimaciones de REN, los recorridos de cable, los números de puerto y los parámetros de configuración. Estos registros agilizan el mantenimiento futuro. Sin datos de referencia, los técnicos no pueden saber fácilmente si una lectura posterior es anormal.

La documentación es especialmente útil en hoteles, hospitales, instalaciones industriales, campus y edificios antiguos donde el cableado analógico puede haber sido modificado muchas veces. Unos buenos registros reducen el trabajo repetitivo de diagnóstico.

Precauciones de seguridad y mantenimiento

Tratar la tensión de timbre como una señal de alta tensión

Aunque los circuitos telefónicos suelen considerarse sistemas de baja potencia, la tensión de timbre puede ser lo bastante alta como para exigir precaución. Los técnicos deben evitar tocar conductores desnudos mientras suena, evitar cortocircuitar la línea y utilizar herramientas aisladas e instrumentos de medición apropiados.

La formación es importante. Quienes están acostumbrados al cableado de datos de baja tensión pueden subestimar la tensión de timbre telefónica analógica. Deben seguirse los procedimientos de seguridad durante las pruebas, especialmente en sistemas activos o en entornos húmedos.

Desconectar equipos sensibles antes de probar

Algunos dispositivos conectados pueden ser sensibles a los métodos de prueba o a tensiones inesperadas. Antes de aplicar generadores de timbre externos, amplificadores o señales de prueba especiales, verifique que todos los equipos conectados pueden tolerar la prueba. Desconecte los dispositivos innecesarios al aislar fallos.

Las pruebas deben ser controladas. Aplicar aleatoriamente tensión de timbre a un cableado desconocido puede dañar equipos o crear riesgos de seguridad. El cableado debe identificarse antes de aplicar cualquier señal externa.

Usar protección contra sobretensiones adecuada

Las líneas analógicas que discurren por exterior, entre edificios, a través de zonas industriales o cerca de equipos de potencia deben protegerse frente a sobretensiones. Los rayos, las maniobras de conmutación y las diferencias de puesta a tierra pueden dañar los puertos FXS y los terminales. La protección contra sobretensiones debe instalarse correctamente para ser eficaz.

La protección no debe introducir fugas o capacidades excesivas que afecten al timbre. Los protectores defectuosos o de mala calidad pueden convertirse en parte del problema. Los dispositivos de protección deben inspeccionarse cuando aparecen fallos de timbre tras eventos eléctricos.

Verificar después de la reparación

Después de sustituir un teléfono, un cable, un puerto, una pasarela o un protector, verifique el comportamiento completo. El teléfono debe sonar, dejar de sonar al descolgar, proporcionar audio claro, liberarse correctamente al colgar y volver a sonar en la siguiente llamada. Si hay varios dispositivos en la línea, pruébelos todos.

La reparación no está completa hasta que el flujo de llamada funciona en condiciones reales. Una simple lectura de tensión no garantiza que los usuarios puedan recibir llamadas de forma fiable.

Cómo evaluar un diseño de tensión de timbre

Compatibilidad con los terminales

El diseño debe ser compatible con los terminales realmente conectados al sistema. Teléfonos analógicos modernos, campanillas mecánicas antiguas, teléfonos de emergencia, faxes y timbradores auxiliares pueden tener requisitos de timbre diferentes. La compatibilidad debe probarse antes de un despliegue a gran escala.

Capacidad de carga

La fuente de timbre debe tener capacidad suficiente para la carga total conectada. Deben considerarse los valores REN, la longitud del cable, los timbradores auxiliares y los dispositivos ocultos en paralelo. Un diseño que solo funciona con un teléfono de prueba puede fallar cuando se conectan los dispositivos reales.

Fiabilidad en condiciones reales de cableado

Las pruebas deben utilizar el cableado real de la instalación, no solo latiguillos cortos de laboratorio. Las rutas largas, los terminales antiguos, los tramos exteriores y los ramales pueden afectar al timbre. Las pruebas con cableado real revelan problemas que las pruebas de laboratorio pueden pasar por alto.

Mantenibilidad

Un buen diseño debe ser fácil de diagnosticar. Puertos, cables, cajas de conexión y terminales deben estar etiquetados. Deben estar disponibles los esquemas de cableado. Los puntos de prueba deben ser accesibles. El personal de mantenimiento debe conocer las lecturas normales y el comportamiento esperado.

Seguridad y protección

El sistema debe incluir un aislamiento, una puesta a tierra, una protección contra sobretensiones y unos procedimientos de prueba seguros adecuados. La tensión de timbre forma parte de la señalización de comunicación, pero exige respeto eléctrico. Un diseño fiable incluye tanto el rendimiento como la seguridad.

Notas finales

La tensión de timbre es la señal que hace sonar los teléfonos analógicos y terminales relacionados durante las llamadas entrantes. Es generada por una interfaz FXS, tarjeta de centralita, ATA, pasarela o generador de timbre, y se entrega a través de la línea hasta el circuito timbrador del terminal. Cuando el usuario responde, el sistema detecta la condición de descolgado y detiene la señal de timbre.

Sus ventajas de implementación incluyen la compatibilidad con terminales analógicos heredados, un manejo sencillo para el usuario, la compatibilidad con teléfonos de emergencia y servicio, una migración más suave desde centralita a VoIP y una alerta audible local. Estas ventajas explican por qué la tensión de timbre sigue siendo relevante incluso en entornos de comunicación basados en IP.

Un despliegue fiable requiere prestar atención al nivel de tensión, la forma de onda, la cadencia, la carga REN, la distancia del cable, la compatibilidad de los terminales, la protección contra sobretensiones y la seguridad. El mantenimiento debe incluir comprobaciones del enrutamiento de llamadas, mediciones seguras de tensión, pruebas con carga, revisión del REN, inspección del cableado, comparación con terminales en buen estado y verificación completa del flujo de trabajo tras la reparación.

El mejor diseño de tensión de timbre no consiste solo en producir una tensión suficientemente alta. Consiste en garantizar que el terminal correcto suene con claridad, en el momento preciso, bajo las condiciones reales de cableado y carga de la instalación. Cuando se logra esto, las extensiones analógicas siguen siendo partes fiables de los sistemas de comunicación modernos.

Preguntas frecuentes

¿Qué es la tensión de timbre?

La tensión de timbre es la señal eléctrica que se aplica a una línea telefónica analógica para hacer sonar el teléfono, campanilla o terminal conectado cuando llega una llamada entrante.

¿Por qué un teléfono puede hacer llamadas pero no sonar?

Las llamadas salientes pueden funcionar porque la ruta de voz y de bucle están operativas, mientras que el circuito de timbre puede tener problemas. Las causas pueden ser una tensión de timbre débil, una carga REN excesiva, fugas en el cable, una cadencia incorrecta o un timbrador averiado.

¿Qué significa REN?

REN significa Ringer Equivalence Number (Número de Equivalencia de Timbre). Representa la carga de timbre aproximada de un teléfono o timbrador. Si el REN total de una línea supera la capacidad del puerto, el timbre puede fallar.

¿Debe medirse la tensión de timbre sin teléfono conectado?

La medición sin carga puede ser útil, pero no basta. Un puerto puede mostrar tensión sin carga y fallar con los dispositivos reales conectados. La prueba con carga es importante para un diagnóstico real.

¿Es peligrosa la tensión de timbre?

Puede ser lo bastante alta como para exigir precaución. Los técnicos deben utilizar herramientas de prueba adecuadas, evitar tocar conductores desnudos mientras suena y seguir procedimientos seguros al medir o reparar líneas telefónicas analógicas.
