En proyectos de comunicación de voz y comunicación unificada, conectar un sistema telefónico a la red telefónica pública conmutada (PSTN) sigue siendo un requisito común. Para sitios más grandes que necesitan muchos canales telefónicos, numeración centralizada y acceso estable a troncales, a menudo se utiliza una puerta de enlace de troncal digital E1 para tender un puente entre las líneas de telecomunicaciones heredadas y las plataformas modernas de PBX, IPPBX, SIP o comunicación de despacho.
El cableado E1 parece simple desde fuera, pero muchos problemas en el sitio provienen de una mala comprensión de la interfaz física. Una línea E1 no se cablea como una conexión Ethernet ordinaria. Utiliza rutas separadas de transmisión y recepción, y el método de cableado correcto depende de si el lado de la línea es RJ45 balanceado de 120 ohmios o BNC desbalanceado de 75 ohmios. Un plan de instalación práctico debe confirmar el tipo de interfaz, la secuencia de cableado, la dirección de transmisión, la puesta a tierra, la distancia y los indicadores de estado de la puerta de enlace antes de la puesta en servicio.
Dónde Encaja Esta Conexión en un Proyecto de Voz
Una troncal digital E1 se utiliza comúnmente cuando un proyecto necesita conectar una plataforma de comunicación PBX o IP a una troncal PSTN del lado del operador. Es adecuada para empresas, campus, hoteles, hospitales, parques industriales, centros de mando y entornos de servicio de llamadas donde muchos canales telefónicos deben ser transportados a través de un enlace troncal centralizado.
Una troncal telefónica E1 estándar generalmente puede transportar 30 canales de voz. Esto la hace más eficiente que desplegar muchas líneas analógicas separadas cuando el proyecto requiere múltiples llamadas externas, reglas de marcación unificadas, recursos de numeración centralizados o integración de voz a nivel de troncal.
En una arquitectura moderna, el lado E1 se conecta al operador, a la PBX heredada o al equipo de troncal digital, mientras que el lado de la puerta de enlace convierte el servicio en una forma que puede ser utilizada por IPPBX, servidores SIP, consolas de despacho, plataformas de grabación y otras aplicaciones de comunicación. La conexión física es la base de toda la integración. Si la capa de enlace E1 no se establece, la configuración SIP posterior, el ajuste del plan de marcación y el enrutamiento de números no funcionarán de manera confiable.
Dos Tipos de Interfaz que Confirmar Primero
Lo primero que debe verificar es si la interfaz E1 es balanceada de 120 ohmios o desbalanceada de 75 ohmios. Estos dos métodos de cableado se utilizan en proyectos reales de telecomunicaciones, pero sus conectores y tipos de cable son diferentes.
Una interfaz E1 de 120 ohmios generalmente utiliza un conector tipo RJ45 y cableado de par trenzado. Aunque el conector puede parecerse a un puerto de red, no es un puerto Ethernet y no debe tratarse como tal. Solo se utilizan pines específicos para las señales de transmisión y recepción E1.
Una interfaz E1 de 75 ohmios generalmente utiliza cable coaxial con conectores BNC. En este diseño, un conector BNC se utiliza para recibir datos y el otro para transmitir datos. Debido a que involucra blindaje coaxial y puesta a tierra, la calidad de la instalación y las condiciones de puesta a tierra deben verificarse cuidadosamente.
La puerta de enlace, el dispositivo del operador, la tarjeta troncal PBX o el equipo de transmisión deben utilizar impedancia y tipo de interfaz compatibles. Si un lado es BNC de 75 ohmios y el otro lado es RJ45 de 120 ohmios, se requiere un adaptador de impedancia adecuado o un cable de conversión.
Producto relacionado: Puerta de enlace de troncal Becke IPGA-1E1
Comprender la Dirección de Transmisión y Recepción
Los enlaces telefónicos E1 normalmente utilizan un concepto de transmisión de cuatro hilos. Dos hilos se utilizan para recibir datos y dos hilos para transmitir datos. Esta relación de transmisión y recepción es el punto clave en el cableado E1.
Cuando se conectan dos dispositivos E1, el lado de transmisión de un dispositivo debe conectarse al lado de recepción del otro dispositivo. En términos simples, TX debe conectarse a RX, y RX debe conectarse a TX. Si ambos lados se conectan transmisión-a-transmisión o recepción-a-recepción, el enlace no se establecerá correctamente.
Esto es diferente de cómo muchos instaladores piensan sobre los cables de red ordinarios. Para el cableado Ethernet, los usuarios a menudo se centran en si el cable es directo o cruzado según el comportamiento del puerto de red. Para el cableado E1, la dirección de transmisión y recepción debe entenderse claramente porque la interfaz no funciona como un puerto de red general.

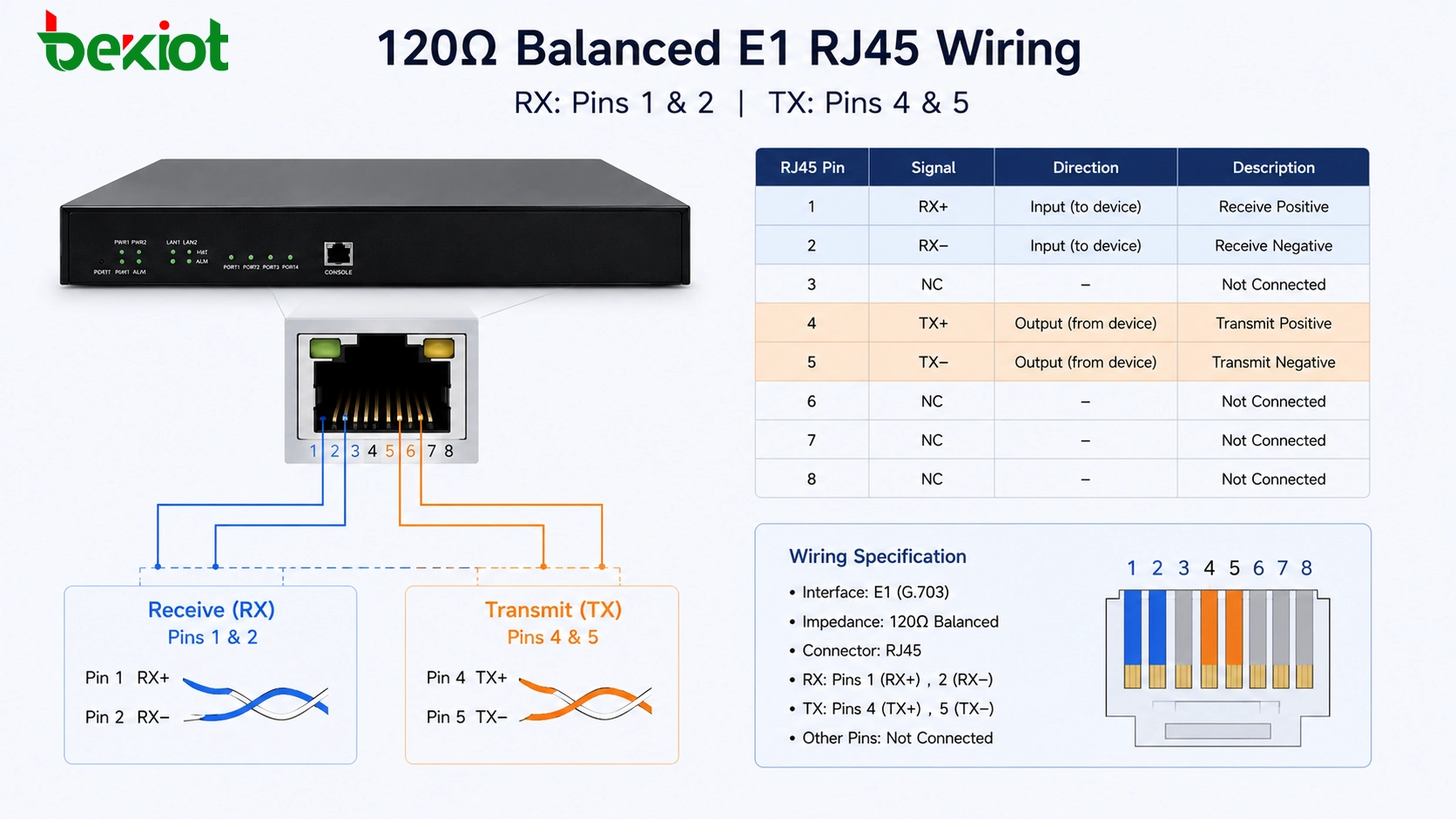

Cableado RJ45 para E1 Balanceado de 120 Ohmios
Para una interfaz E1 balanceada de 120 ohmios, la conexión se realiza comúnmente a través de un conector de cristal de 8 pines, similar en apariencia a un enchufe RJ45. Sin embargo, el enlace E1 solo utiliza cuatro pines: 1, 2, 4 y 5.
Un método de cableado común es: pines 1 y 2 para recibir datos, y pines 4 y 5 para transmitir datos. Al conectarse a otro dispositivo E1, el par de recepción en un lado debe coincidir con el par de transmisión en el otro lado. Esto significa que puede ser necesaria una conexión cruzada dependiendo de la definición de pines del dispositivo opuesto.
Si el operador proporciona una entrega E1 a través de una interfaz de cabezal de cristal, a menudo se utiliza este método de cableado de 120 ohmios. Durante la puesta en servicio, si la dirección del cableado es incierta, los técnicos comúnmente preparan dos cables con disposiciones TX/RX opuestas y prueban cuál activa el enlace E1. Este es un método práctico de solución de problemas cuando la documentación está incompleta.
Cableado BNC para E1 Desbalanceado de 75 Ohmios
Otro método común de cableado E1 es la conexión coaxial desbalanceada de 75 ohmios. Este método utiliza conectores BNC y cables coaxiales. El dispositivo E1 normalmente proporciona dos puertos BNC: uno para recepción y otro para transmisión.
El principio de cableado sigue siendo el mismo. El puerto de recepción de un dispositivo debe conectarse al puerto de transmisión del dispositivo opuesto, y el puerto de transmisión debe conectarse al puerto de recepción del dispositivo opuesto. En otras palabras, la dirección de la señal debe cruzarse entre ambos extremos.
Para el cableado coaxial BNC, el conductor central transporta la señal, mientras que la capa de blindaje se utiliza para la puesta a tierra. Debido a esta estructura, tanto la puesta a tierra del equipo como la calidad del cable pueden afectar la estabilidad del enlace. Una mala puesta a tierra, conectores BNC flojos, cable coaxial dañado o una dirección TX/RX incorrecta pueden causar fallos en el enlace, alarmas intermitentes o canales de voz inestables.

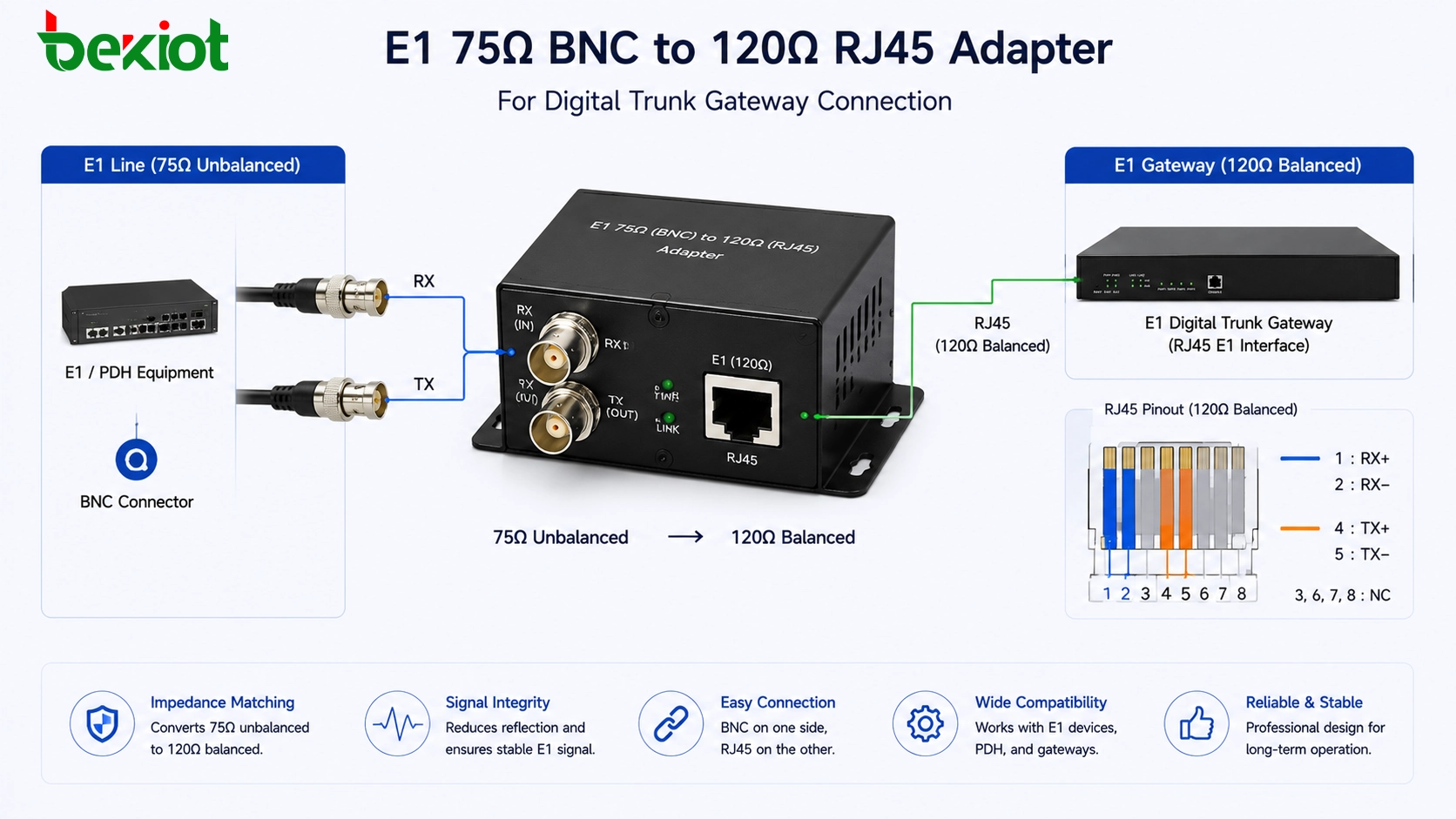

Uso de Conversión de 75 Ohmios a 120 Ohmios
En proyectos reales, es común encontrar interfaces E1 no coincidentes. Por ejemplo, el operador puede proporcionar una línea E1 BNC de 75 ohmios, mientras que la puerta de enlace E1 o la tarjeta troncal PBX pueden usar una interfaz RJ45 de 120 ohmios. Esto no significa que los dispositivos no se puedan conectar, pero se requiere una solución de conversión de impedancia.
Se puede utilizar un adaptador de 75 ohmios a 120 ohmios o un cable de conversión para puentear los dos tipos de interfaz física. Un lado se conecta a la línea coaxial BNC de 75 ohmios y el otro lado a la interfaz RJ45 de par trenzado de 120 ohmios. La relación TX/RX debe seguir la misma regla: transmisión se conecta a recepción, y recepción se conecta a transmisión.
Este tipo de adaptador es especialmente útil durante la migración de troncales PSTN, el reemplazo de PBX, el despliegue de puertas de enlace de troncales digitales y los cambios de entrega del operador. Permite al equipo del proyecto mantener la línea E1 existente mientras se conecta a equipos con una interfaz física diferente.
Comprobaciones de Distancia y Estado del Enlace
La distancia del cable es otro factor que debe verificarse durante el despliegue de E1. En las guías de cableado prácticas, tanto las conexiones E1 de 75 ohmios como las de 120 ohmios suelen diseñarse dentro de los 500 metros. La mayoría de las conexiones de puente entre la puerta de enlace y el equipo son mucho más cortas, pero la distancia aún debe considerarse cuando los cables E1 pasan a través de cuartos de equipos, marcos de distribución o rutas de cableado de edificios.
Después de completar el cableado, los técnicos deben verificar el indicador de enlace E1 en la puerta de enlace o en la tarjeta troncal. Muchos dispositivos utilizan una luz de alarma para mostrar si la capa E1 está conectada. En diseños comunes, el apagado de una luz de alarma roja puede indicar que la capa de enlace se ha vuelto normal. Algunos dispositivos también pueden mostrar una luz verde cuando se establece el enlace E1.
Debido a que el comportamiento del indicador puede variar entre fabricantes, los ingenieros deben consultar el manual del dispositivo. Sin embargo, la lógica general de solución de problemas es la misma: si el enlace E1 no se activa, verifique el tipo de interfaz, la coincidencia de impedancia, el cruce TX/RX, la continuidad del cable, la calidad del conector, la puesta a tierra, el estado del lado del operador y la configuración de tramado o señalización.
Problemas Comunes Durante el Cableado en Sitio
| Problema | Causa Posible | Comprobación Recomendada |
|---|---|---|
| El enlace E1 no se establece | TX y RX no están cruzados correctamente | Intercambie los pares de transmisión y recepción o pruebe un cable alternativo |
| Desajuste de interfaz | Un lado es BNC de 75 ohmios y el otro es RJ45 de 120 ohmios | Use un adaptador de 75 ohmios a 120 ohmios o un cable de conversión |
| Alarma intermitente | Conector flojo, mala calidad del cable o problema de puesta a tierra | Verifique el ajuste BNC, el crimpado RJ45, el blindaje y la conexión a tierra |
| Sin servicio de voz después de activar el enlace | La capa física es normal pero la señalización o la configuración de la troncal es incorrecta | Verifique la señalización PRI, la fuente de reloj, la numeración, el enrutamiento y la configuración de la PBX |
| Inestabilidad relacionada con la distancia | La ruta del cable es demasiado larga o tiene mala calidad de transmisión | Mantenga el cableado E1 dentro de una distancia adecuada y evite empalmes intermedios deficientes |
Un Flujo de Trabajo de Despliegue Práctico
Confirmar la Entrega del Operador
Antes de hacer los cables, confirme qué proporciona el operador o el dispositivo aguas arriba. El equipo del proyecto debe verificar si la entrega es RJ45 de 120 ohmios, BNC de 75 ohmios u otra forma entregada a través de un marco de distribución. Este paso evita cambios innecesarios de cableado más adelante.
Identificar la Interfaz de la Puerta de Enlace
Verifique el tipo de interfaz de la puerta de enlace E1 o de la tarjeta troncal PBX. Si la puerta de enlace usa RJ45 pero el operador proporciona BNC, prepare un adaptador adecuado con anticipación. Si ambos lados usan RJ45, confirme la definición de pines. Si ambos lados usan BNC, confirme qué conector es TX y cuál es RX.
Construir el Cable Alrededor de la Dirección de la Señal
No cablee E1 solo por la forma del conector. Siempre confirme la dirección de transmisión y recepción. Para el cableado RJ45 de 120 ohmios, preste atención a los pines 1, 2, 4 y 5. Para el cableado BNC de 75 ohmios, conecte el puerto de recepción al puerto de transmisión opuesto y el puerto de transmisión al puerto de recepción opuesto.
Verificar el Enlace Antes de las Pruebas del Plan de Marcación
La capa de enlace E1 debe ser normal antes de que comiencen las reglas de troncal SIP, el enrutamiento de números, el enrutamiento entrante, el enrutamiento saliente o las pruebas de llamadas. Si la capa física E1 no es estable, la configuración de capas superiores será difícil de verificar.
Registrar el Estándar de Cableado Final
Después de la puesta en servicio del proyecto, etiquete los cables y documente el método de cableado final. Esto debe incluir el tipo de interfaz, la secuencia de pines, la dirección TX/RX, el uso del adaptador, la ubicación de la entrega del operador y el número de puerto de la puerta de enlace. Una buena documentación reduce el riesgo de mantenimiento futuro.
Valor de la Solución en Redes de Voz Modernas
Aunque el troncal SIP se usa ampliamente hoy en día, el acceso a troncales digitales E1 sigue siendo importante en muchos proyectos de voz. Algunas organizaciones todavía usan líneas E1 de operadores, sistemas PBX heredados o recursos de troncales digitales por razones de confiabilidad, continuidad de numeración o contratos de telecomunicaciones existentes. Una puerta de enlace de troncal E1 permite integrar estos recursos en sistemas de comunicación basados en IP más nuevos.
Con una puerta de enlace E1, las líneas troncales PSTN heredadas se pueden conectar a una IPPBX, un sistema de comunicación unificada, una plataforma de centro de llamadas, una plataforma de despacho o un sistema de grabación de voz. Esto ayuda a proteger la inversión en telecomunicaciones existente al tiempo que permite el enrutamiento basado en SIP, la gestión centralizada y la expansión flexible del sistema.
Para los integradores de sistemas, el cableado E1 correcto no es solo un pequeño paso de instalación. Determina si la capa de troncal digital puede establecer una conexión estable. Una vez que la capa física es correcta, el trabajo posterior, como la selección del reloj, la configuración de señalización, la planificación de números, el control de rutas y las pruebas de llamadas, puede proceder de manera más fluida.
Conclusión Final
El cableado de la puerta de enlace de troncal digital E1 depende principalmente de dos tipos de interfaz física: RJ45 balanceado de 120 ohmios y BNC desbalanceado de 75 ohmios. Una troncal telefónica E1 típica puede transportar 30 canales de voz, lo que la hace adecuada para proyectos más grandes que necesitan acceso centralizado a PSTN y recursos de numeración unificados.
Para el cableado RJ45 de 120 ohmios, los pines comúnmente utilizados son 1, 2, 4 y 5, con los pines 1 y 2 utilizados para recepción y los pines 4 y 5 para transmisión. Para el cableado BNC de 75 ohmios, se utiliza un conector para recepción y el otro para transmisión. En ambos casos, la regla clave es que el lado de recepción local debe conectarse al lado de transmisión remoto, y el lado de transmisión local debe conectarse al lado de recepción remoto.
Cuando sea necesario conectar interfaces de 75 ohmios y 120 ohmios, se debe usar un adaptador o cable de conversión. La distancia del cable generalmente debe mantenerse dentro de los 500 metros, y los indicadores de enlace deben verificarse antes de la configuración de voz de capas superiores. Una conexión E1 estable proporciona la base para una integración de voz PSTN a IP confiable.
Preguntas Frecuentes
¿Es un puerto RJ45 E1 lo mismo que un puerto Ethernet?
No. El conector puede parecerse, pero una interfaz RJ45 E1 no es un puerto de red Ethernet. Utiliza pines específicos para pares de transmisión y recepción y transporta señales de troncal digital en lugar de datos Ethernet.
¿Puede una línea E1 de 75 ohmios conectarse directamente a un puerto E1 de 120 ohmios?
No debe conectarse directamente sin una conversión adecuada. Se debe usar un adaptador de 75 ohmios a 120 ohmios o un cable de conversión para igualar la interfaz física y los requisitos de impedancia.
¿Qué se debe verificar si la luz de alarma E1 permanece encendida?
Verifique si TX y RX están cruzados correctamente, si el tipo de interfaz coincide, si el conector está correctamente crimpado o ajustado, si la línea del operador está activa y si el puerto de la puerta de enlace está configurado correctamente.
¿El cableado E1 determina los números de teléfono?
No. El cableado solo establece la conexión física de la troncal. Los números de teléfono, el enrutamiento entrante, el enrutamiento saliente, el tipo de señalización y las reglas de llamadas se configuran por separado en la puerta de enlace, la PBX o el sistema IPPBX.
¿Por qué es importante la documentación después de la puesta en servicio de E1?
El cableado E1 puede involucrar cables personalizados, adaptadores, marcos de distribución y puntos de entrega del operador. Una documentación clara ayuda a los ingenieros futuros a solucionar problemas más rápidamente y evita cambios accidentales en la dirección TX/RX o en la coincidencia de interfaces.
