Las redes de radio privadas siguen siendo fundamentales para las operaciones en fábricas, aeropuertos, puertos, servicios públicos y otras instalaciones críticas. Los sistemas basados en DMR, PDT o TETRA proporcionan comunicación rápida por pulsar para hablar (PTT), grupos de conversación controlados y cobertura dedicada para el personal de campo. Su principal fortaleza es la voz operativa fiable, pero su capacidad para soportar vídeo de banda ancha, datos móviles y acceso de área amplia suele ser limitada.

La comunicación por pulsar para hablar sobre celular, conocida como PoC, añade cobertura mediante LTE, 5G o Wi-Fi y puede admitir informes de ubicación, alertas de emergencia, videollamadas y retorno de vídeo en directo. Sin embargo, implementar terminales PoC junto a un sistema de radio privado existente no crea automáticamente interoperabilidad. Los dos entornos utilizan identidades, estructuras de grupos, métodos de señalización y rutas de medios diferentes.

Por lo tanto, una solución de integración práctica requiere más que una única pasarela. Necesita una plataforma que controle llamadas y grupos, interfaces de radio que expongan canales privados a la red IP, terminales de usuario adecuados y reglas claramente definidas para el acceso a canales, prioridad de emergencia y manejo de fallos.

Por qué las dos redes son más fuertes juntas

La radio privada y PoC resuelven diferentes problemas de comunicación. Un sistema de radio privada está normalmente diseñado para una cobertura local predecible, llamadas grupales rápidas y operación continua bajo condiciones controladas en el sitio. Es especialmente útil donde los equipos de campo necesitan comunicación half-duplex simple, inmediata y disciplinada.

PoC extiende la comunicación más allá del área de cobertura de radio. Un supervisor puede unirse a un grupo desde otra instalación, un usuario móvil puede reportar un incidente a través de vídeo, y un despachador puede ver ubicaciones de dispositivos en un mapa. Estas funciones son valiosas para operaciones regionales, soporte remoto y coordinación multimedia.

La integración permite que cada red conserve sus fortalezas. Los usuarios de radio existentes continúan operando sus equipos portátiles, móviles o de base familiares, mientras que los usuarios de PoC obtienen acceso controlado a canales de radio privados seleccionados. El centro de despacho se convierte en el punto donde se coordinan identidades, permisos, registros de llamadas y flujos de trabajo operativos.

El objetivo no es transferir cada característica de PoC a la red de radio privada. En la mayoría de los proyectos, el servicio común entre ambos lados es la voz y el control PTT. La ubicación, el vídeo, las imágenes y los datos de aplicación permanecen en el lado de banda ancha y se presentan a los despachadores u otros usuarios PoC autorizados.

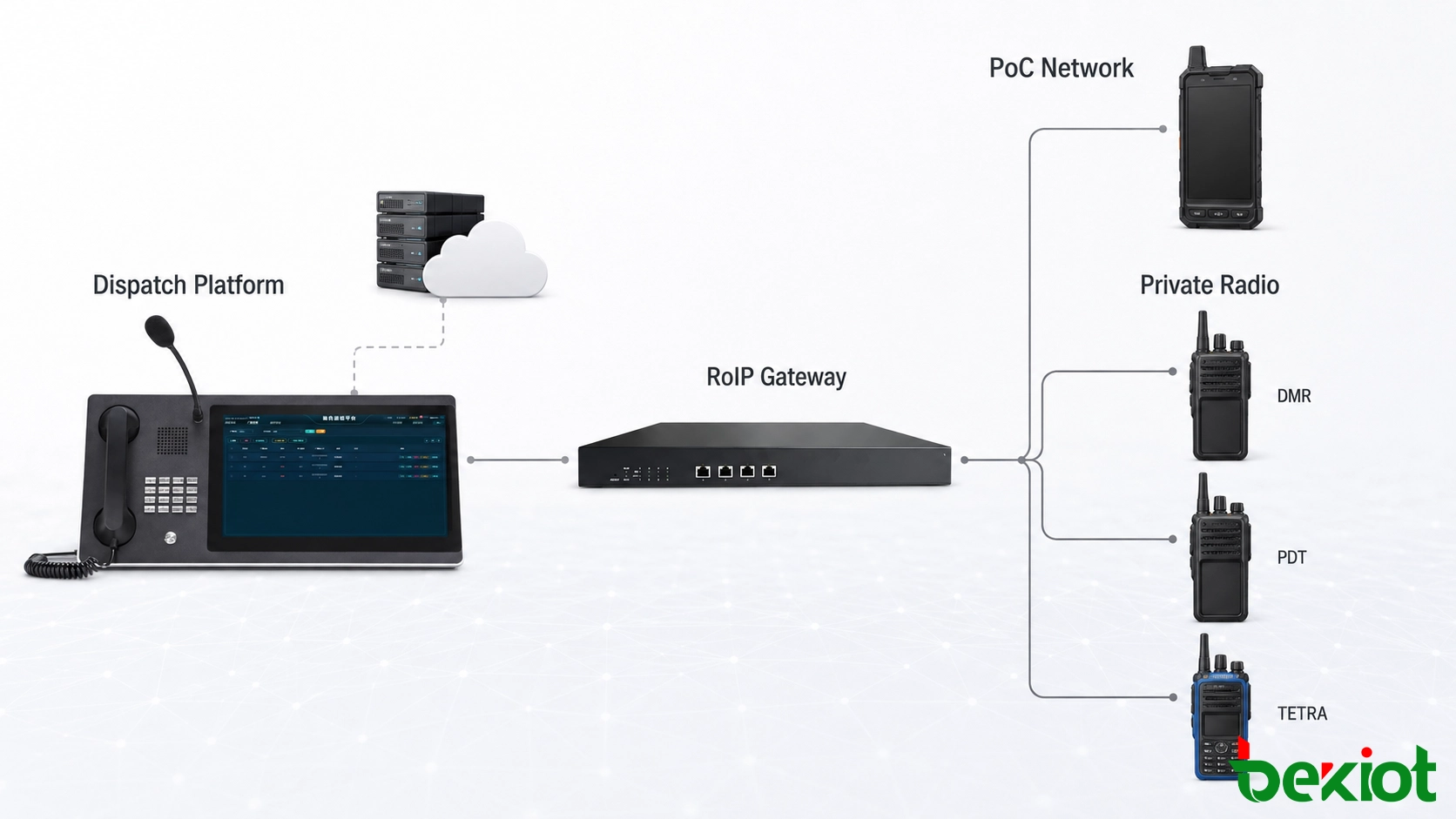

Los seis bloques fundamentales detrás de la solución

1. Plataforma de comando y despacho

La plataforma central gestiona usuarios, grupos, llamadas y permisos de comunicación. Puede instalarse en un servidor local, en un centro de datos privado o en una plataforma en la nube, dependiendo de la disponibilidad requerida, la política de seguridad y las condiciones de la red.

Sus funciones principales normalmente incluyen control de llamadas SIP, comunicación grupal PoC, despacho de voz, manejo de vídeo, visualización de ubicación basada en GIS, instrucciones de incidentes, grabación de llamadas y registros operativos. También proporciona el punto de conexión para consolas de despacho, terminales móviles, teléfonos IP, pasarelas y aplicaciones de terceros compatibles.

La plataforma debe separar las identidades de usuario de los dispositivos físicos. Un despachador necesita entender nombres operativos como "Grupo de Mantenimiento", "Seguridad del Lado Aéreo" o "Canal de Emergencia" en lugar de números de conectores de radio y puertos de pasarela.

2. Pasarela de interfuncionamiento de radio

La pasarela de interfuncionamiento de radio conecta el entorno de despacho IP con el sistema de radio privado existente. En el lado de radio, puede conectarse a una estación base, radio móvil o radio portátil compatible a través de interfaces de audio, PTT, detección de portadora y accesorios. En el lado IP, se comunica con la plataforma mediante SIP, RTP u otro método de control soportado.

Cada ruta de pasarela representa un recurso de radio controlable. Si se deben monitorear y transmitir cuatro canales de radio de forma independiente al mismo tiempo, el diseño normalmente requiere cuatro rutas independientes en el lado de radio. El número de usuarios portátiles que comparten esos canales no determina la capacidad de la pasarela; lo determina el número requerido de conexiones de canal simultáneas.

Una conexión básica de pasarela normalmente transporta audio de radio y control PTT. La identificación de radio, la señalización de emergencia, los mensajes de texto, la información GPS y la selección remota de canales requieren soporte de señalización adicional o una interfaz directa con la infraestructura de radio. Esta limitación debe confirmarse antes de finalizar la lista de equipos.

3. Terminales PoC y clientes móviles

El acceso a PoC puede proporcionarse a través de terminales portátiles robustos, teléfonos inteligentes, terminales para vehículos o clientes de software. Dependiendo de la plataforma, los usuarios pueden recibir PTT grupal, llamadas privadas, alarmas SOS, posicionamiento, transmisión de imágenes, videollamadas y retorno de vídeo en directo.

Los terminales pueden utilizar tarjetas SIM gestionadas, suscripciones móviles públicas, LTE privado o redes Wi-Fi aprobadas. Las ubicaciones industriales y peligrosas pueden requerir dispositivos con mayor protección ambiental o la certificación adecuada para áreas peligrosas.

La selección del terminal debe seguir la tarea del usuario. Un oficial de patrulla puede necesitar un botón PTT físico y reporte de ubicación, mientras que un supervisor puede necesitar una aplicación móvil con mapas, vídeo e información de incidentes. Usar el mismo tipo de terminal para cada rol puede aumentar el costo sin mejorar el flujo de trabajo.

4. Pasarela de acceso telefónico

Una pasarela telefónica extiende la comunicación de despacho a teléfonos analógicos, redes telefónicas públicas, números móviles o la telefonía empresarial existente. Esto permite que un usuario telefónico autorizado acceda a un grupo de radio o usuario PoC a través de una ruta de llamada definida.

El tipo de pasarela depende del entorno telefónico existente. Las extensiones analógicas, líneas telefónicas externas, troncales digitales y troncales SIP requieren diferentes interfaces. La traducción de números y los permisos de llamada deben configurarse para que un usuario telefónico ordinario no pueda transmitir accidentalmente a un canal de radio restringido.

5. Teléfonos SIP y puntos de intercomunicación

Los teléfonos IP proporcionan una posición de voz rentable para oficinas, salas de guardia y departamentos técnicos que no requieren una consola de despacho completa. Los intercomunicadores SIP pueden instalarse en entradas, salas de equipos, instalaciones remotas o puntos de emergencia donde la llamada con un solo toque y la comunicación manos libres son más adecuadas.

Estos puntos finales pueden comunicarse con usuarios PoC o canales de radio mapeados a través de la plataforma central. Una alarma de intercomunicador SIP también puede crear un aviso de incidente para el despachador antes de que se conecte la sesión de voz.

6. Pasarela de acceso a vídeo

Una pasarela de acceso a vídeo hace que los recursos de vigilancia seleccionados estén disponibles para la plataforma de despacho. Puede conectar cámaras, grabadoras de vídeo en red o plataformas de gestión de vídeo a través de protocolos compatibles y convertir sus flujos en formatos que la aplicación de comando pueda mostrar o distribuir.

El acceso a vídeo es más útil cuando se asocia con un objeto operativo. Un usuario PoC, un punto de intercomunicación, una entrada de alarma o un canal de radio pueden vincularse con cámaras cercanas. Cuando ocurre un evento, el despachador puede abrir la vista relevante en lugar de buscar en un sistema de vigilancia separado.

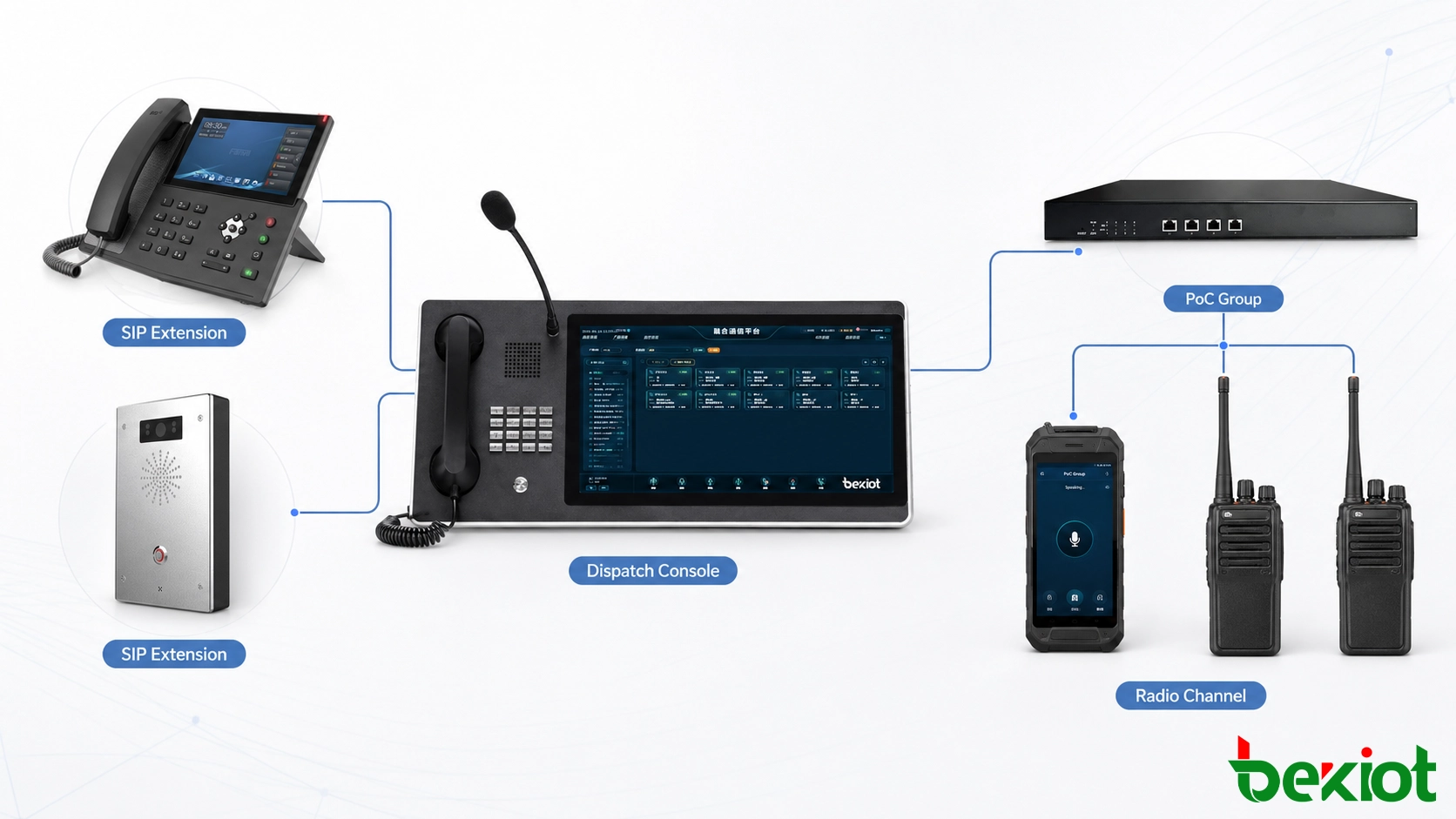

Cómo se mueven las llamadas y los datos a través del sistema

Una llamada de radio privada a PoC comienza cuando la radio conectada recibe tráfico desde su canal de RF. La pasarela detecta el estado de recepción, captura el audio y lo envía a la plataforma de despacho. Luego, la plataforma distribuye el audio al grupo PoC autorizado, la posición de despacho o el servicio de grabación.

En la dirección opuesta, un usuario PoC solicita permiso para hablar. Después de que la plataforma verifica el rol del usuario y la disponibilidad del canal mapeado, envía el audio y la solicitud de transmisión a la pasarela correspondiente. La pasarela activa PTT en la radio conectada y entrega el audio a la red de radio privada.

El acceso telefónico sigue una ruta de llamada controlada. Un usuario de teléfono o SIP llama a un número asignado, y la plataforma mapea ese número a un grupo PoC o recurso de radio. El tráfico de radio entrante puede enviarse de vuelta a través de la misma sesión, sujeto al control half-duplex.

Los datos de vídeo, posicionamiento y SOS toman una ruta diferente. Estos servicios normalmente se reciben directamente de terminales PoC, plataformas de vigilancia o interfaces de aplicación. La plataforma de despacho los correlaciona con la sesión de voz, pero la pasarela RoIP no transporta automáticamente estos servicios de banda ancha a un canal de radio de banda estrecha.

Decisiones que deben tomarse antes de la selección de equipos

Definir el límite de integración

La primera decisión es si el proyecto necesita solo interoperabilidad de voz o un control de radio más profundo. La voz y el PTT a menudo pueden implementarse a través de una interfaz de accesorios de radio. Mostrar identificaciones de radio individuales, estados de emergencia, ubicaciones o mensajes de texto puede requerir un protocolo de control compatible o integración con el controlador de la red de radio.

Contar recursos de radio independientes

La cantidad de pasarelas debe calcularse a partir de los requisitos de canales simultáneos. Un canal compartido utilizado por cientos de radios puede necesitar solo una ruta de pasarela, mientras que un proyecto más pequeño con varios canales operados independientemente puede necesitar múltiples rutas.

El diseño debe identificar qué canales requieren monitoreo, cuáles requieren transmisión bidireccional y cuáles pueden puentearse temporalmente durante un incidente. El puenteo permanente de grupos no relacionados puede crear tráfico de radio innecesario y dificultar el control operativo.

Crear un plan de mapeo consistente

Los grupos PoC, las extensiones SIP, los puertos de pasarela y los canales de radio privados utilizan diferentes estructuras de nomenclatura. Un plan de mapeo escrito debe asociar cada recurso con un departamento, ubicación, propósito operativo y nivel de permiso.

Coordinar PTT y permiso de habla

Los canales de radio privados suelen ser half-duplex, por lo que solo una parte debe transmitir a la vez. La integración debe definir cómo la plataforma detecta un canal ocupado, cuánto tiempo espera la pasarela antes de enviar audio y qué usuario tiene prioridad cuando varias solicitudes de transmisión llegan juntas.

El temporizado de PTT debe probarse con el equipo de radio real. Si el audio comienza antes de que el transmisor esté listo, las primeras palabras pueden cortarse. Si el retardo de liberación es demasiado largo, el canal permanece ocupado después de que el usuario haya terminado de hablar.

Verificar el manejo de red y medios

Un registro SIP exitoso no prueba que la ruta de audio completa funcione. Las políticas de enrutamiento, firewall y NAT también deben permitir el tráfico de medios entre la plataforma, las pasarelas y los usuarios remotos. La selección de códec debe minimizar la transcodificación innecesaria, especialmente cuando el audio de radio ya tiene un ancho de banda restringido.

Para los usuarios PoC, la cobertura móvil debe evaluarse a lo largo de las rutas de trabajo reales en lugar de solo en puntos de prueba fijos. La cobertura dentro de sótanos, talleres, áreas de carga y vehículos en movimiento puede diferir significativamente de las mediciones de red exteriores.

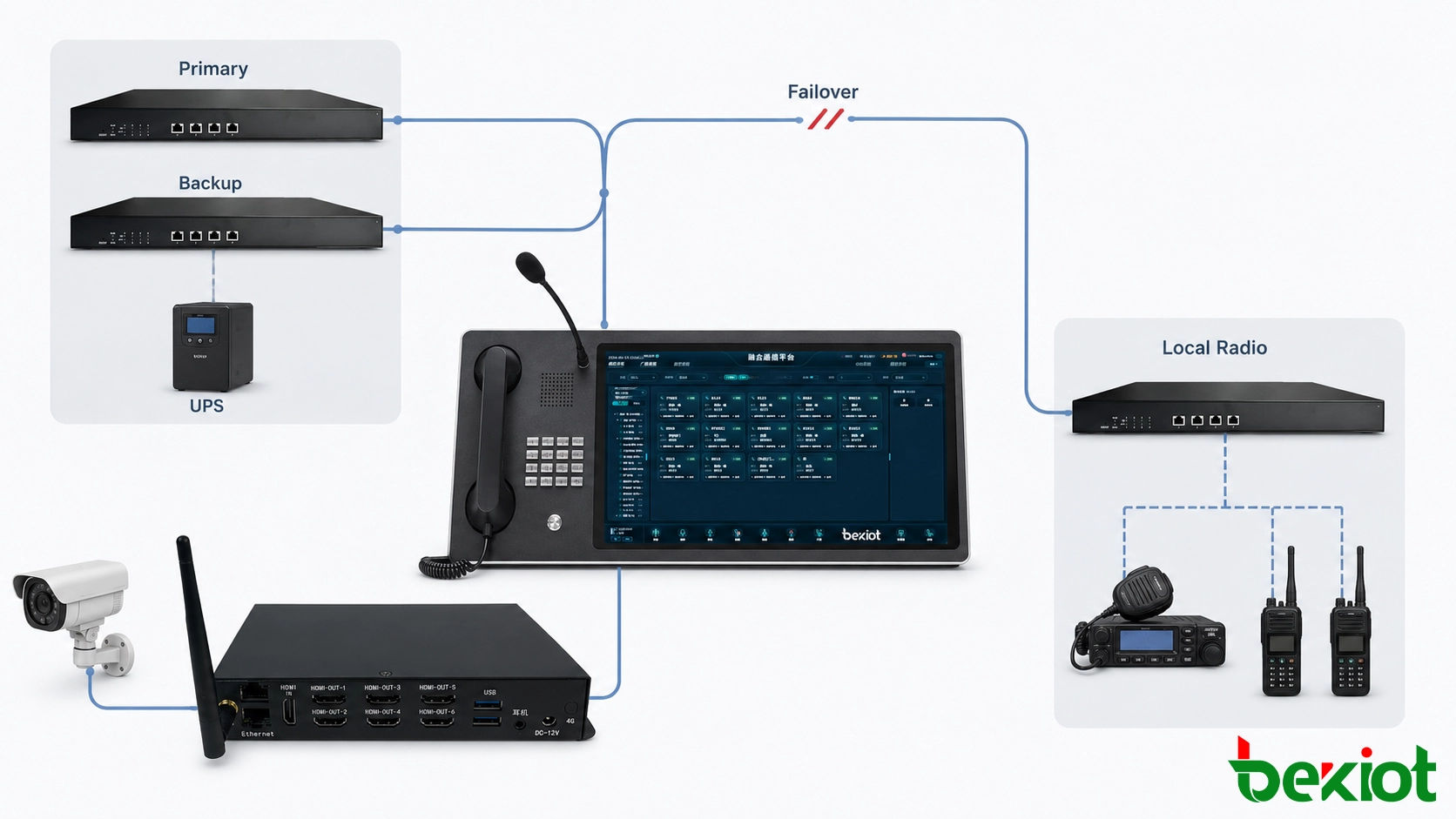

Mantener el servicio disponible y controlado

Las redes públicas y privadas deben complementarse sin crear un nuevo punto único de falla. Si la plataforma PoC o la conexión IP de área amplia no están disponibles, la red de radio privada original debe continuar soportando a sus usuarios de radio locales siempre que sea posible.

Los despliegues críticos pueden usar servidores redundantes, energía de respaldo, rutas de red duales y posiciones de despacho secundarias. Los sitios remotos también pueden mantener la operación de radio local mientras la conexión a la plataforma central está interrumpida. El comportamiento de respaldo requerido debe documentarse antes del despliegue porque afecta la ubicación del servidor, el diseño de la pasarela y la topología de red.

Los controles de seguridad deben separar los recursos de voz por rol y sitio. Las interfaces de gestión deben usar acceso administrativo restringido, y el tráfico de señalización, medios y gestión de dispositivos debe aislarse cuando sea práctico. Las plataformas alojadas en la nube no deben exponer las pasarelas de radio directamente a Internet público.

La escalabilidad debe planificarse en términos de usuarios, llamadas simultáneas, canales de radio, capacidad de grabación, flujos de vídeo y número de sitios. Estos recursos crecen a diferentes ritmos. Agregar más usuarios PoC puede requerir solo capacidad de plataforma, mientras que agregar canales de radio controlados independientemente requiere interfaces adicionales en el lado de radio.

Puesta en marcha del flujo de trabajo completo

Las pruebas de aceptación deben seguir rutas de comunicación reales en lugar de probar cada dispositivo por separado. El equipo del proyecto debe confirmar que los usuarios pueden llegar al grupo correcto, que los nombres de los canales son claros y que los permisos evitan el monitoreo o la transmisión no autorizados.

• Probar la voz de radio a PoC y de PoC a radio en ambas direcciones.

• Verificar la detección de canal ocupado y las solicitudes PTT simultáneas.

• Comprobar el inicio y el final de cada transmisión para detectar audio cortado.

• Confirmar el enrutamiento de llamadas de teléfono a radio y de punto final SIP.

• Verificar el manejo de SOS, ubicación y vídeo en el lado de banda ancha.

• Probar el tiempo de grabación, las etiquetas de canal y la identificación del operador.

• Interrumpir las conexiones WAN, servidor y pasarela y observar la recuperación.

• Repetir las pruebas bajo ruido de fondo realista y carga de red.

El sistema final debe aceptarse como un flujo de trabajo operativo: se reporta un evento, se notifica al despachador correcto, se selecciona el recurso de voz apropiado, el personal de campo recibe la instrucción, la información multimedia se muestra cuando está disponible, y el registro de comunicación puede revisarse posteriormente.

Preguntas frecuentes

¿Conectar un sistema de radio privado a PoC cambia sus frecuencias licenciadas?

No. La pasarela proporciona una ruta de acceso adicional al equipo de radio existente, pero no cambia las frecuencias de radio, las condiciones de licencia, la potencia del transmisor ni las obligaciones de gestión del espectro de la red privada.

¿Se puede integrar un servicio PoC alojado proporcionado por un operador móvil?

Depende de las interfaces que proporcione el servicio. Una plataforma alojada puede soportar SIP, una API o una conexión de despacho aprobada, mientras que algunos servicios cerrados no proporcionan una ruta de integración externa. Esto debe confirmarse con el proveedor del servicio antes de elegir la arquitectura de la pasarela.

¿Se pueden mostrar vídeo e información de ubicación en radios privados heredados?

Normalmente no. Las radios de banda estrecha heredadas generalmente continúan recibiendo voz a través de su canal de radio existente. El vídeo, el GIS y la información detallada de ubicación se muestran en consolas de despacho, terminales PoC u otros clientes de banda ancha que soportan esos servicios.

¿Qué documentación debe entregarse después de la puesta en marcha?

El paquete de entrega debe incluir el mapa de canales final, el plan de numeración SIP, las definiciones de cables de radio, la matriz de permisos, el direccionamiento de red, el procedimiento de copia de seguridad y recuperación, la política de cuentas de administrador, los registros de configuración y los resultados de las pruebas de aceptación firmados.

¿Quién debe mantener los nombres de los grupos y los permisos de comunicación?

La propiedad operativa debe permanecer en la organización que utiliza el sistema. Los administradores técnicos pueden aplicar la configuración, pero los nombres de departamentos, el acceso de emergencia, los permisos de monitoreo y las reglas de comunicación entre grupos deben ser aprobados por los gerentes operativos responsables.
