La selección de un sistema PAGA comienza mucho antes de elegir un modelo de controlador, amplificador o altavoz. La primera tarea es comprender el sitio: dónde trabaja la gente, qué nivel de ruido hay en cada área, qué ubicaciones necesitan megafonía independiente, qué debe suceder durante una alarma y qué funciones de comunicación deben permanecer disponibles si falla parte del sistema.

Estos requisitos determinan el equipo, y no al revés. Dos sitios industriales de tamaño similar pueden requerir configuraciones PAGA muy diferentes porque sus niveles de ruido, áreas peligrosas, procedimientos operativos, zonas de comunicación y requisitos de disponibilidad son distintos.

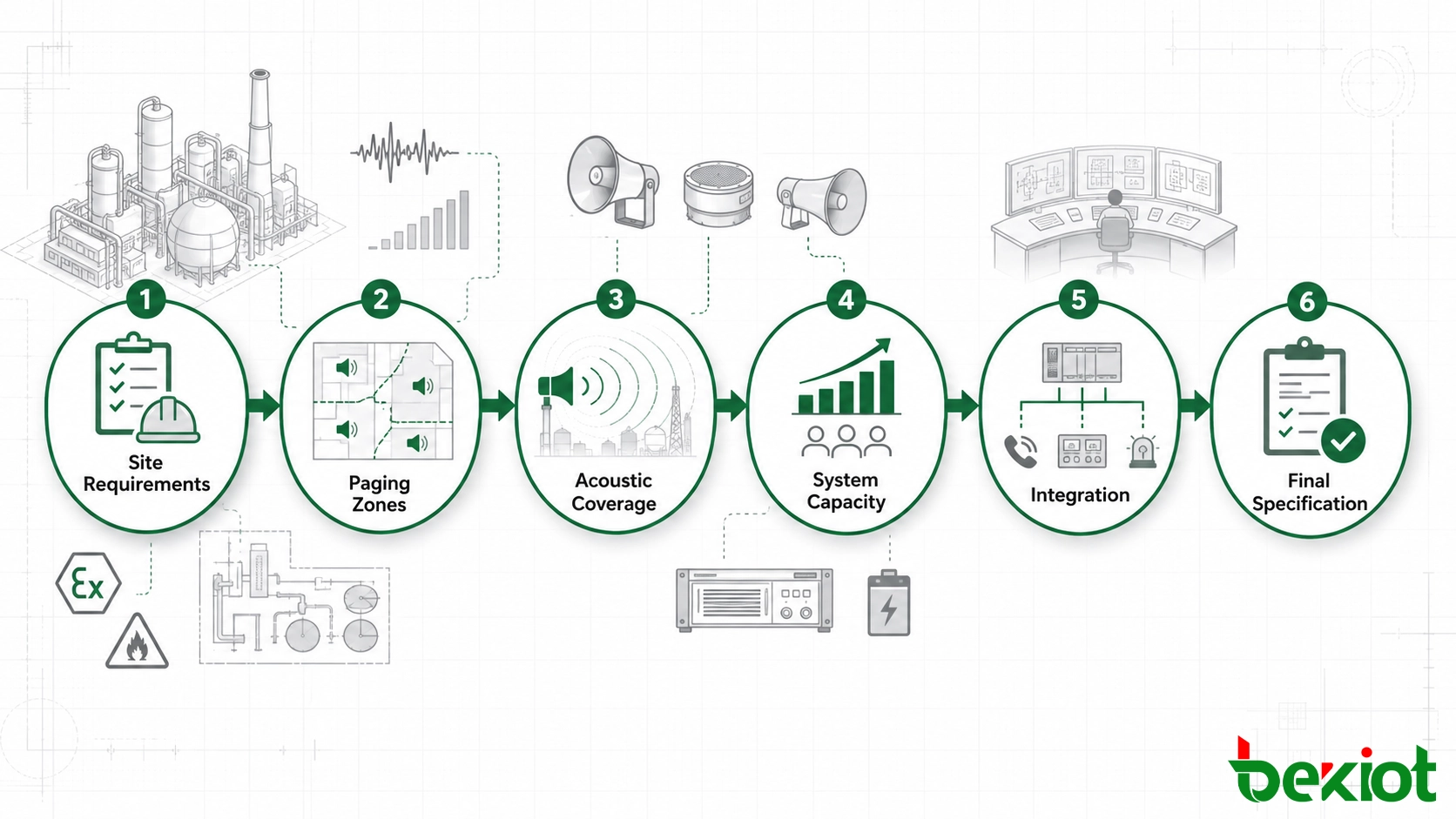

Un proceso de selección práctico sigue una secuencia clara:

Requisitos del sitio → Zonas de megafonía → Cobertura acústica → Capacidad del sistema → Comportamiento ante fallos → Integración → Pruebas de aceptación.

Usar esta secuencia también facilita la comparación de propuestas de proveedores, ya que cada vendedor trabaja con los mismos insumos del proyecto.

1. Defina los requisitos del sitio antes de seleccionar el equipo

Comience con una hoja de requisitos del sitio en lugar de una lista de productos. Debe describir el entorno físico y las tareas de comunicación que el sistema debe soportar.

La información clave normalmente incluye:

• Diseño del sitio y dimensiones aproximadas

• Edificios, unidades de proceso, áreas exteriores, túneles, almacenes y ubicaciones remotas

• Salas de control y posiciones de operadores

• Ruido ambiental normal y máximo

• Condiciones de instalación en interiores y exteriores

• Exposición a polvo, humedad, corrosión, vibraciones y temperatura

• Clasificación de áreas peligrosas cuando corresponda

• Requisitos de megafonía rutinaria

• Escenarios de comunicación de emergencia

• Sistemas existentes de teléfono, radio, red, control y alarmas

• Condiciones de alimentación normal y de respaldo

• Planes de expansión futura

Cada elemento puede afectar la arquitectura final. Una unidad de proceso con alto nivel de ruido puede requerir una disposición de altavoces diferente a la de un edificio de oficinas. Un área clasificada puede requerir equipos de campo debidamente certificados. Un sitio geográficamente disperso puede necesitar nodos de equipo remotos en lugar de colocar cada amplificador en una sala central.

Los escenarios de emergencia también deben definirse en esta etapa. Por ejemplo, un incidente local en un equipo puede requerir un mensaje en un área de proceso, mientras que una emergencia más amplia puede requerir varias zonas adyacentes o una transmisión en todo el sitio.

Cuanto más completa sea esta información, menos suposiciones tendrán que hacer los proveedores. Esto es importante porque las cotizaciones basadas en suposiciones diferentes pueden parecer similares en precio pero representar soluciones técnicas muy distintas.

2. Convierta el diseño del sitio en zonas de megafonía y cobertura acústica

Una vez que las condiciones del sitio estén claras, defina cómo debe ser dirigida la instalación durante la operación normal y las emergencias.

Construya zonas alrededor de las operaciones

Una zona PAGA debe representar un área que pueda necesitar recibir un mensaje independiente.

Una planta puede contener una unidad de producción, un área de carga, un parque de tanques, una sección de servicios, un taller de mantenimiento, un almacén, un edificio de control y un área administrativa. Estas ubicaciones no necesariamente necesitan la misma transmisión al mismo tiempo.

La planificación de zonas debe responder preguntas prácticas:

• ¿Qué áreas necesitan megafonía independiente?

• ¿Qué áreas se agrupan normalmente?

• ¿Qué operadores pueden transmitir a cada zona?

• ¿Qué alarmas anulan los anuncios rutinarios?

• ¿Qué zonas se activan automáticamente por un evento externo?

• ¿Cuándo se requiere una transmisión en todo el sitio?

Los circuitos de altavoces y las zonas de comunicación están relacionados, pero no deben tratarse como lo mismo. Los requisitos operativos deben definir primero la estructura de zonas; el diseño eléctrico puede luego soportarla.

Verifique el plan de zonas contra eventos operativos reales

Tome varios escenarios de alarma esperados y siga la ruta de comunicación desde el evento inicial hasta la transmisión final.

Si una alarma comienza en un área de proceso, identifique qué personal necesita la primera instrucción, si las áreas adyacentes necesitan un mensaje separado y qué condición expandiría la advertencia a una parte más grande del sitio.

Esto a menudo revela que un área originalmente mostrada como una zona en realidad debe dividirse, o que dos áreas separadas deberían agruparse durante ciertas condiciones de emergencia.

Use el ruido ambiental como guía para el diseño acústico

La selección de altavoces debe basarse en el entorno acústico, no solo en el tamaño del área.

Las áreas de proceso exteriores, salas de máquinas, zonas de carga y otros lugares con alto ruido a menudo requieren altavoces industriales direccionales tipo bocina. Oficinas, pasillos, salas de control y áreas de servicio cerradas pueden usar altavoces montados en pared o techo. Espacios largos y estrechos pueden beneficiarse de patrones de cobertura diferentes a los de áreas de producción abiertas.

El nivel de sonido requerido debe evaluarse frente al ruido ambiental real en la posición del oyente. El objetivo es proporcionar suficiente nivel para que las alarmas y mensajes de voz sean reconocibles sin simplemente aumentar la salida al máximo posible.

Un nivel excesivo puede crear sus propios problemas, incluyendo reflexiones, mala claridad del habla, condiciones de escucha incómodas y cobertura desigual.

Incluya la inteligibilidad del habla cuando el proyecto lo requiera

Para la comunicación de voz en emergencias, la mera audibilidad puede no ser suficiente. El personal también necesita entender la instrucción.

Cuando la inteligibilidad del habla forma parte de los criterios de aceptación del proyecto, se debe definir el rendimiento STI o STIPA requerido de acuerdo con la especificación del proyecto y las normas aplicables.

La simulación acústica puede ser útil para espacios difíciles como áreas de compresores, salas de turbinas, talleres, túneles, terminales o edificios industriales cerrados. Puede ayudar a evaluar la dirección del altavoz, la posición de montaje, la superposición de cobertura, las reflexiones y la inteligibilidad esperada antes de la instalación.

El requisito de simulación debe identificar las áreas a evaluar y los entregables esperados, en lugar de simplemente pedir al proveedor que proporcione un "informe acústico".

3. Calcule la capacidad del amplificador, controlador y expansión

Una vez que el programa de altavoces esté razonablemente definido, se puede calcular la capacidad del sistema.

Calcule la carga de altavoces conectada

Para cada circuito de altavoz o canal de amplificador, determine la carga total conectada a partir del número de altavoces y sus ajustes de potencia seleccionados.

La selección del amplificador debe considerar entonces:

• Carga de altavoces conectada calculada

• Margen de ingeniería requerido

• Expansión futura de altavoces

• Número de transmisiones simultáneas

• Estrategia de amplificador de respaldo

• Monitoreo de líneas de altavoces

• Pérdidas en cables cuando corresponda

No se debe aplicar un porcentaje de reserva fijo de manera ciega a cada proyecto. El margen apropiado depende de la especificación de ingeniería, el plan de expansión futura, la arquitectura del amplificador y la disponibilidad requerida.

No ignore la distribución de cables

Los largos recorridos de cables de campo pueden influir en el rendimiento del sistema y el costo de instalación. Por lo tanto, los sitios grandes deben considerar la relación entre la ubicación del amplificador, los circuitos de altavoces, la longitud del cable, los gabinetes de campo, la infraestructura de red y el acceso para mantenimiento.

En algunas instalaciones, distribuir la amplificación más cerca de las áreas atendidas puede reducir los largos cables de altavoz y limitar el impacto de una falla local. En otros proyectos, una arquitectura más centralizada puede seguir siendo práctica.

La elección debe seguir el diseño del sitio en lugar de una regla fija.

Verifique los límites más allá de la potencia del amplificador

Tener suficiente potencia en vatios no significa necesariamente que la plataforma completa tenga suficiente capacidad.

La especificación también debe confirmar el número requerido de:

• Zonas de megafonía

• Estaciones de megafonía

• Entradas de alarma

• Mensajes almacenados

• Canales de audio

• Nodos remotos del sistema

• Posiciones de operador

• Puntos finales de red

• Interfaces de terceros

La expansión debe considerarse mientras se selecciona el sistema. Agregar varias zonas nuevas más adelante no debería requerir reemplazar el controlador principal simplemente porque el diseño original usó todos los puertos disponibles.

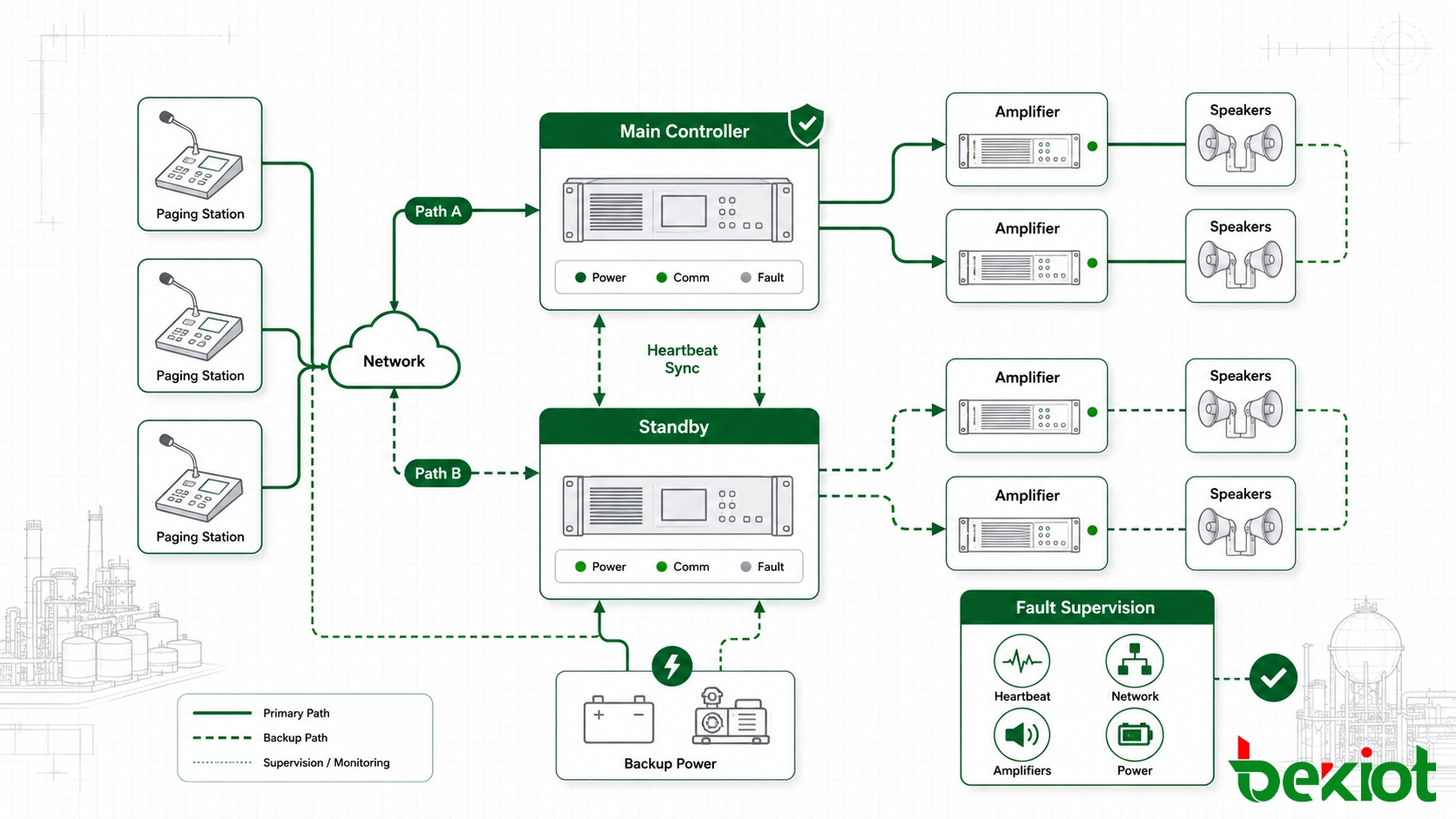

4. Defina el comportamiento ante fallos y la integración con sistemas externos

Requisitos como "el sistema PAGA debe ser redundante" o "el sistema debe integrarse con DCS" son demasiado amplios para la selección de proveedores.

Ambos deben convertirse en un comportamiento operativo específico.

Especifique qué debe suceder después de una falla

Revise la arquitectura fallo por fallo.

Este enfoque es más útil que especificar automáticamente la misma estructura de redundancia para cada sitio industrial.

Una instalación pequeña y un gran proyecto petroquímico, costa afuera, minero o energético pueden tener consecuencias muy diferentes si parte del sistema de comunicación no está disponible. La arquitectura de redundancia debe reflejar esas consecuencias.

Incluya la supervisión de fallos

La disponibilidad también depende de saber que ha ocurrido una falla.

Confirme si el sistema puede monitorear:

• Estado del controlador

• Estado del amplificador

• Conectividad de red

• Estado de nodos remotos

• Disponibilidad de estaciones de megafonía

• Condiciones de circuito abierto o cortocircuito en líneas de altavoces

• Fallos en la fuente de alimentación

• Estado de interfaces externas

La información de fallos debe presentarse de una forma que el personal de mantenimiento pueda usar para identificar el dispositivo o área afectada sin tener que buscar en todo el sistema.

Defina el flujo de trabajo completo de la alarma

Para cada disparador automático o interfaz externa, defina la secuencia completa:

Fuente → Disparador → Zona objetivo → Prioridad → Audio → Retroalimentación → Reinicio.

Por ejemplo, una señal de un sistema de Fuego y Gas puede necesitar iniciar un tono de alarma, reproducir una instrucción grabada en zonas seleccionadas, interrumpir la megafonía de menor prioridad, mostrar el evento en una posición de operador y permanecer activa hasta que se despeje la condición de origen.

Los posibles puntos de integración incluyen:

• Sistemas de Fuego y Gas

• Sistemas DCS y PLC

• SCADA

• Sistemas telefónicos industriales

• Plataformas SIP o IP PBX

• Consolas de despacho

• Sistemas de comunicación por radio

• Plataformas CCTV

• Estaciones de llamada de emergencia

• Software de gestión de terceros

El simple soporte de protocolo no confirma que dos sistemas realizarán el flujo de trabajo requerido. La asignación de eventos, prioridad, dirección de señalización, confirmación, comportamiento de reinicio y manejo de fallos deben confirmarse antes de la compra.

Solución relacionada: Sistemas PAGA

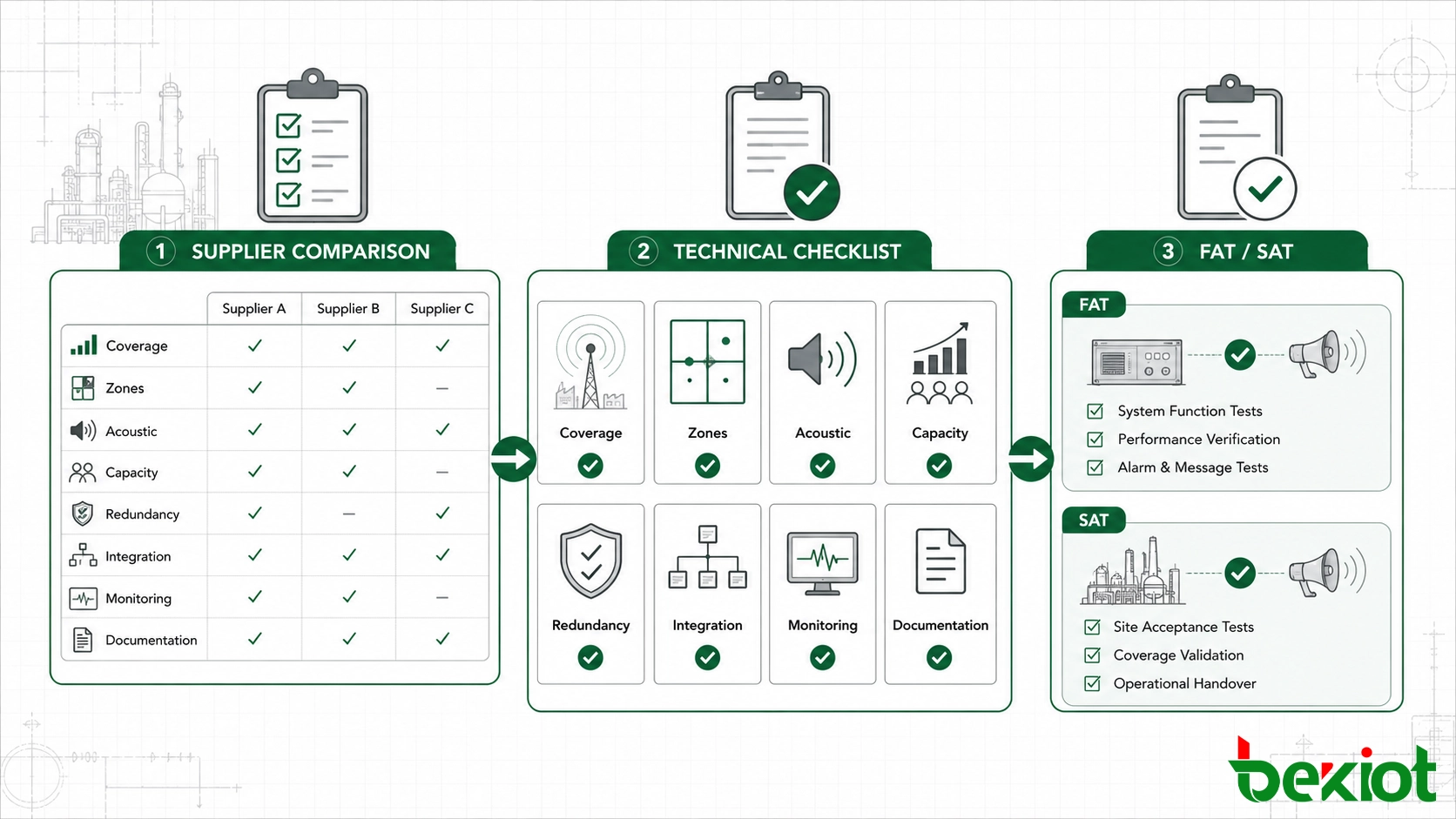

5. Compare proveedores y defina las pruebas de aceptación

Una vez que los requisitos del sitio, zonas, diseño acústico, capacidad, comportamiento ante fallos e interfaces estén documentados, la comparación de proveedores se vuelve mucho más sencilla.

Cada propuesta debe verificarse contra los mismos requisitos del proyecto, no contra la cantidad de características mostradas en un folleto de producto.

No compare solo el precio de compra

Un costo inicial de equipo más bajo puede compensarse más tarde con una expansión difícil, largos tiempos de recuperación de fallos, capacidad de respaldo limitada, desarrollo costoso de interfaces o mala disponibilidad de repuestos.

Para sistemas que se espera que operen durante muchos años, la evaluación del proveedor también debe considerar:

• Copia de seguridad y recuperación de configuración

• Diagnóstico remoto

• Reemplazo de módulos

• Expansión futura de zonas

• Soporte de software y firmware

• Disponibilidad de repuestos

• Capacitación de operadores y mantenimiento

• Documentación final del proyecto

Redacte los requisitos de FAT y SAT antes de pedir

Los criterios de aceptación deben ser parte de la especificación, no añadidos después de la instalación.

Las pruebas en fábrica y en sitio pueden incluir:

• Megafonía por zona individual

• Megafonía por zonas agrupadas

• Transmisión de emergencia en todo el sitio

• Prioridad y anulación de alarmas

• Activación automática de alarmas

• Reproducción de mensajes grabados

• Conmutación por fallo del controlador o red cuando sea necesario

• Operación del amplificador de respaldo cuando sea necesario

• Fallo de alimentación principal y operación de respaldo

• Indicación de fallo en línea de altavoces

• Secuencias de disparo y reinicio de terceros

• Registro de eventos y fallos

• Mediciones de nivel de presión sonora

• Pruebas STI o STIPA cuando se especifiquen

Las mediciones reales en el sitio son especialmente importantes en áreas donde el ruido, la reverberación o las obstrucciones físicas pueden afectar la cobertura del habla. Un sistema que pasa una verificación de configuración en la sala de equipos puede necesitar ajustes en el campo antes de cumplir con los requisitos acústicos en las posiciones de los oyentes.

Una buena especificación PAGA no es una larga lista de parámetros de equipo. Describe cómo debe funcionar la comunicación en el sitio, qué áreas deben alcanzarse, cuánta capacidad del sistema se requiere, qué sucede durante una falla, cómo interactúan las alarmas externas con la plataforma y cómo se verificará el rendimiento final.

Para proyectos que también utilizan teléfonos industriales, consolas de despacho, radio, comunicación SIP, intercomunicadores o sistemas de llamada de emergencia, estas conexiones deben considerarse durante la etapa de selección de PAGA en lugar de agregarse después de que la arquitectura principal ya esté fijada.

Becke Telecom proporciona soluciones PAGA y de comunicaciones industriales para entornos industriales distribuidos. Las configuraciones del sistema se pueden planificar en torno a zonas del sitio, condiciones acústicas, flujos de trabajo de alarma, requisitos de disponibilidad, infraestructura de comunicaciones existente y expansión futura, en lugar de depender de un paquete de equipo fijo.

Preguntas frecuentes

¿Qué información se debe preparar antes de solicitar una cotización de PAGA?

Prepare el diseño del sitio, las áreas operativas, la información de ruido ambiental, los requisitos de áreas peligrosas, las zonas de megafonía requeridas, los escenarios de emergencia, las ubicaciones de los operadores, los sistemas de comunicación existentes, los requisitos de integración, los objetivos de disponibilidad y la expansión futura esperada. Estos insumos permiten que diferentes proveedores desarrollen propuestas a partir de la misma base técnica.

¿Cómo se debe seleccionar la capacidad de los altavoces PAGA?

La selección de altavoces debe considerar el ruido ambiental, la distancia de escucha, la posición de montaje, el patrón de cobertura, las condiciones ambientales y el rendimiento de voz requerido en cada área. El programa final de altavoces proporciona entonces la base para calcular la capacidad del amplificador.

¿Cómo se calcula la capacidad del amplificador PAGA?

Calcule la carga de altavoces conectada para cada circuito o canal de amplificador, luego incluya el margen de ingeniería, la capacidad de expansión y los requisitos de respaldo definidos por el proyecto. La distribución de cables y los requisitos de transmisión simultánea también deben considerarse.

¿Cada sistema PAGA necesita la misma arquitectura de redundancia?

No. La redundancia debe basarse en la consecuencia de perder un controlador, amplificador, ruta de red, fuente de alimentación o nodo de campo. La especificación debe definir qué servicios deben permanecer disponibles después de cada fallo, en lugar de aplicar una arquitectura fija a cada proyecto.

¿Qué se debe incluir en las pruebas de aceptación en sitio de PAGA?

Las pruebas típicas incluyen megafonía por zonas, anulación de emergencia, activación automática de alarmas, mensajes grabados, interfaces con sistemas externos, supervisión de fallos, operación de respaldo, registro de eventos y cualquier medición acústica requerida como SPL o STIPA. El alcance exacto de las pruebas debe coincidir con la especificación del proyecto.
