Dos sistemas PAGA pueden proporcionar funciones de megafonía y alarma general casi idénticas utilizando arquitecturas físicas muy diferentes.
En un proyecto, los controladores, amplificadores y equipos de interfaz pueden estar instalados todos en una sala de comunicaciones central. En otro, el control sigue siendo centralizado, pero la amplificación se distribuye entre varias áreas de proceso, edificios o estaciones remotas.
La elección afecta mucho más que la ubicación de los equipos. Influye en la longitud del cable de los altavoces, la dependencia de la red, el aislamiento de fallos, los requisitos de la sala de equipos, el acceso para mantenimiento y la expansión futura.
Para una instalación compacta, la amplificación centralizada puede ser la solución más sencilla. A medida que un sitio se vuelve más grande o geográficamente más disperso, la arquitectura distribuida o híbrida suele volverse más práctica.
Sistemas PAGASolución relacionada:
1. ¿Qué define la arquitectura de los sistemas PAGA?
La arquitectura de los sistemas PAGA define cómo se organizan el control, el enrutamiento de audio, la amplificación y los circuitos de altavoces de campo en una instalación.
Una ruta de audio simplificada se puede representar como:
Fuente de megafonía o alarma → Controlador PAGA → Enrutamiento de audio → Amplificador → Circuito de altavoces → Altavoces
La pregunta arquitectónica principal es dónde deben ubicarse estas funciones.

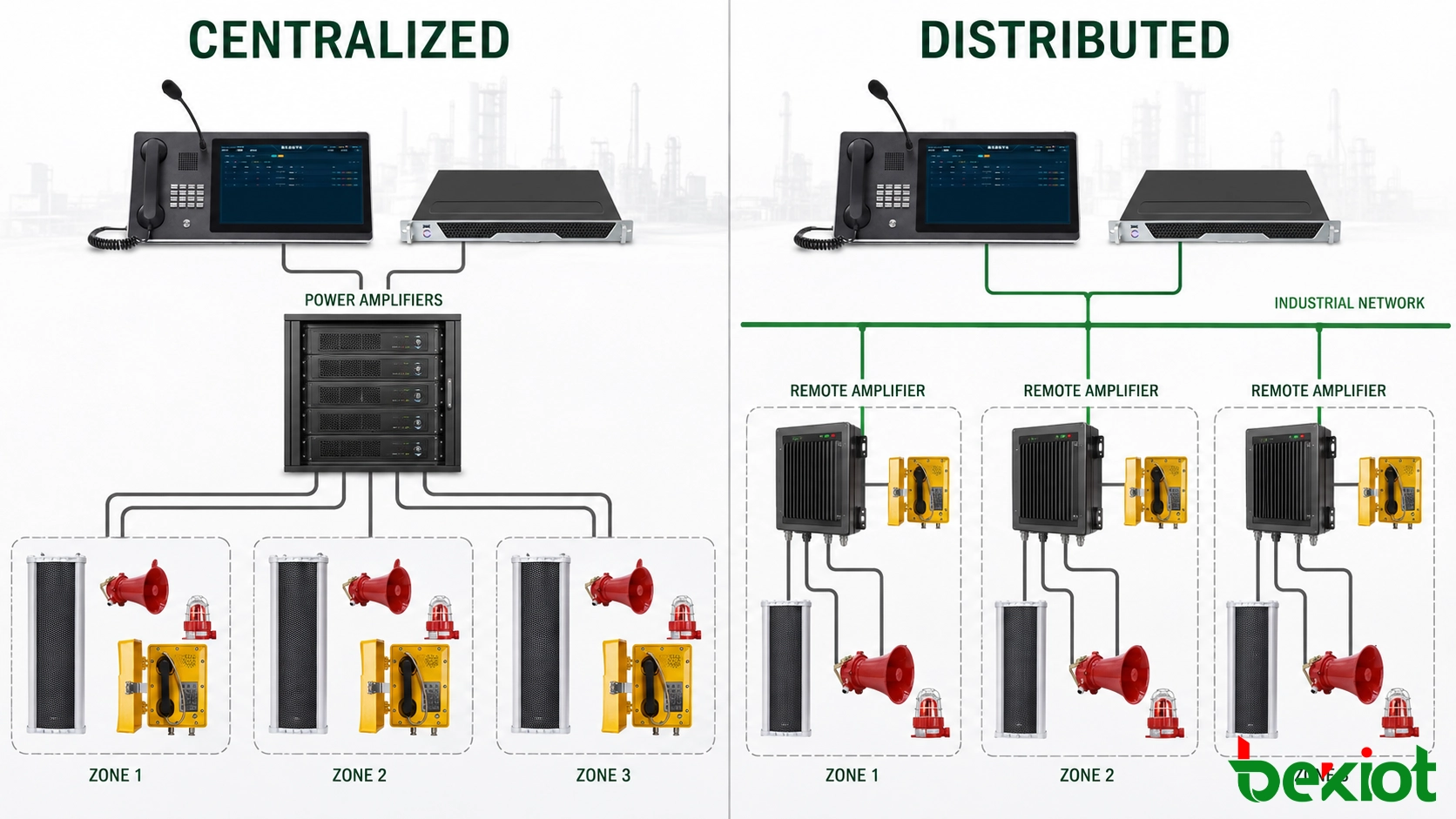

Un diseño centralizado mantiene la mayoría de los equipos activos en una ubicación y distribuye el audio amplificado al campo. Un diseño distribuido traslada funciones seleccionadas, especialmente la amplificación, más cerca de las áreas a las que sirven. Un diseño híbrido combina ambos enfoques.
La elección correcta normalmente depende de la disposición física del sitio más que del número de funciones PAGA requeridas.
Un solo edificio de producción puede tener rutas de cable relativamente cortas y solo unas pocas zonas de megafonía. Una refinería, mina, instalación de transporte o gran proyecto energético puede tener áreas de comunicación separadas por cientos o incluso miles de metros.
Usar la misma disposición física para ambos tipos de instalaciones puede llevar a tendidos de cable innecesarios, expansión difícil o dependencia excesiva de una sola ubicación de equipos.
2. ¿Cómo funciona una arquitectura PAGA centralizada?
En un sistema PAGA centralizado, el controlador principal, los equipos de procesamiento de audio, las interfaces y los amplificadores de potencia generalmente se instalan juntos en una sala de equipos central.
Los circuitos de altavoces van desde los racks de amplificadores centrales hasta los altavoces en toda la instalación.
La estructura básica es:
Equipos de control central → Racks de amplificadores centrales → Circuitos de altavoces de campo → Altavoces
Los equipos centralizados simplifican el mantenimiento
Una de las principales ventajas es que la mayoría de los equipos activos se concentran en una ubicación protegida.
Los técnicos pueden inspeccionar controladores, amplificadores, fuentes de alimentación y módulos de interfaz sin desplazarse entre múltiples gabinetes remotos. El reemplazo de equipos y el mantenimiento rutinario también pueden ser más fáciles porque el hardware principal está instalado en la misma sala.
Para sitios relativamente compactos, esta disposición puede ser tanto práctica como económica.
La arquitectura centralizada suele ser adecuada cuando:
La instalación ocupa un área relativamente compacta
Las distancias de cable de los altavoces siguen siendo manejables
El número de zonas remotas es limitado
Se dispone de una sala de comunicaciones segura
Se puede acceder a la mayoría de las áreas a través de rutas de cable prácticas
Las rutas de cable largas son la limitación principal
Las desventajas se vuelven más notables a medida que la instalación se expande.
Si un área remota requiere varios circuitos de altavoces, es posible que cada circuito deba recorrer esa área de regreso a la sala de amplificadores central. Esto puede aumentar la cantidad de cable instalado en zanjas, bandejas portacables y rutas de distribución.
La expansión también puede volverse menos conveniente. Agregar una nueva zona de megafonía en el borde de la instalación puede requerir otra ruta de cable larga incluso cuando ya existe infraestructura de comunicación cercana.
La centralización también significa que una cantidad relativamente grande de equipos puede depender de la misma sala, rack o infraestructura de soporte.
Esto no hace automáticamente que un sistema PAGA centralizado no sea confiable. Significa que el impacto de fallas de los equipos centrales, fuentes de alimentación y rutas de cable compartidas debe evaluarse cuidadosamente.
3. ¿Cómo funciona una arquitectura PAGA distribuida?
Una arquitectura PAGA distribuida separa el control general del sistema de la amplificación a nivel de campo.
El controlador PAGA principal puede permanecer en la sala de control central, mientras que los racks de amplificadores remotos o nodos de audio se instalan más cerca de las áreas a las que sirven.
La estructura básica se convierte en:
Controlador PAGA central → Red de comunicaciones del sitio → Nodo remoto → Amplificador local → Circuitos de altavoces locales
En lugar de llevar cada circuito de altavoz amplificado a larga distancia, la información de audio y control puede viajar a través de la red de comunicaciones del sitio antes de ser amplificada cerca del área de destino.
La amplificación remota puede acortar los recorridos de los cables de los altavoces
Considere una granja de tanques o un área de carga ubicada lejos del edificio de control principal.
Con amplificación centralizada, es posible que varios circuitos de altavoces deban recorrer todo el camino de regreso a la sala de equipos principal.
Con un diseño distribuido, se puede instalar un nodo amplificador más cerca de esa área. La conexión de larga distancia se maneja a través de la red de comunicaciones, mientras que los circuitos de altavoces locales más cortos conectan el amplificador remoto a los altavoces cercanos.
Esto puede reducir la concentración de cables largos de altavoces y hacer que la distribución física del sistema sea más fácil de gestionar.
Las zonas físicas pueden seguir el diseño real del sitio
La arquitectura distribuida es particularmente útil cuando una instalación contiene áreas operativas claramente separadas.
Por ejemplo:
Área de producción principal
Granja de tanques
Planta de servicios
Área de almacén
Edificio administrativo
Terminal de carga remota
En lugar de devolver cada circuito de altavoz a una ubicación, las áreas seleccionadas pueden tener sus propios recursos de amplificación mientras permanecen bajo el mismo sistema de control PAGA.
Esto también puede mejorar el aislamiento de fallos. Una falla que afecta a un nodo amplificador remoto no necesariamente tiene que interrumpir zonas de megafonía no relacionadas en otro lugar del sitio.
La red de comunicaciones se convierte en parte del diseño PAGA
Los equipos distribuidos aún tienen que operar como un sistema coordinado.
Los permisos de megafonía, las prioridades de alarma, la selección de zonas, los mensajes grabados y el estado del sistema deben ser consistentes en todos los nodos.
Por esa razón, la red que conecta los equipos PAGA centrales y remotos pasa a formar parte del diseño de disponibilidad general.
Por lo tanto, la topología de red, la ubicación de los conmutadores, las rutas de comunicación y la disponibilidad de energía deben considerarse junto con los propios equipos PAGA.
Una arquitectura distribuida puede reducir el cableado de campo largo, pero no debería simplemente transferir toda la dependencia del sistema de los cables de los altavoces a una única ruta de red no protegida.

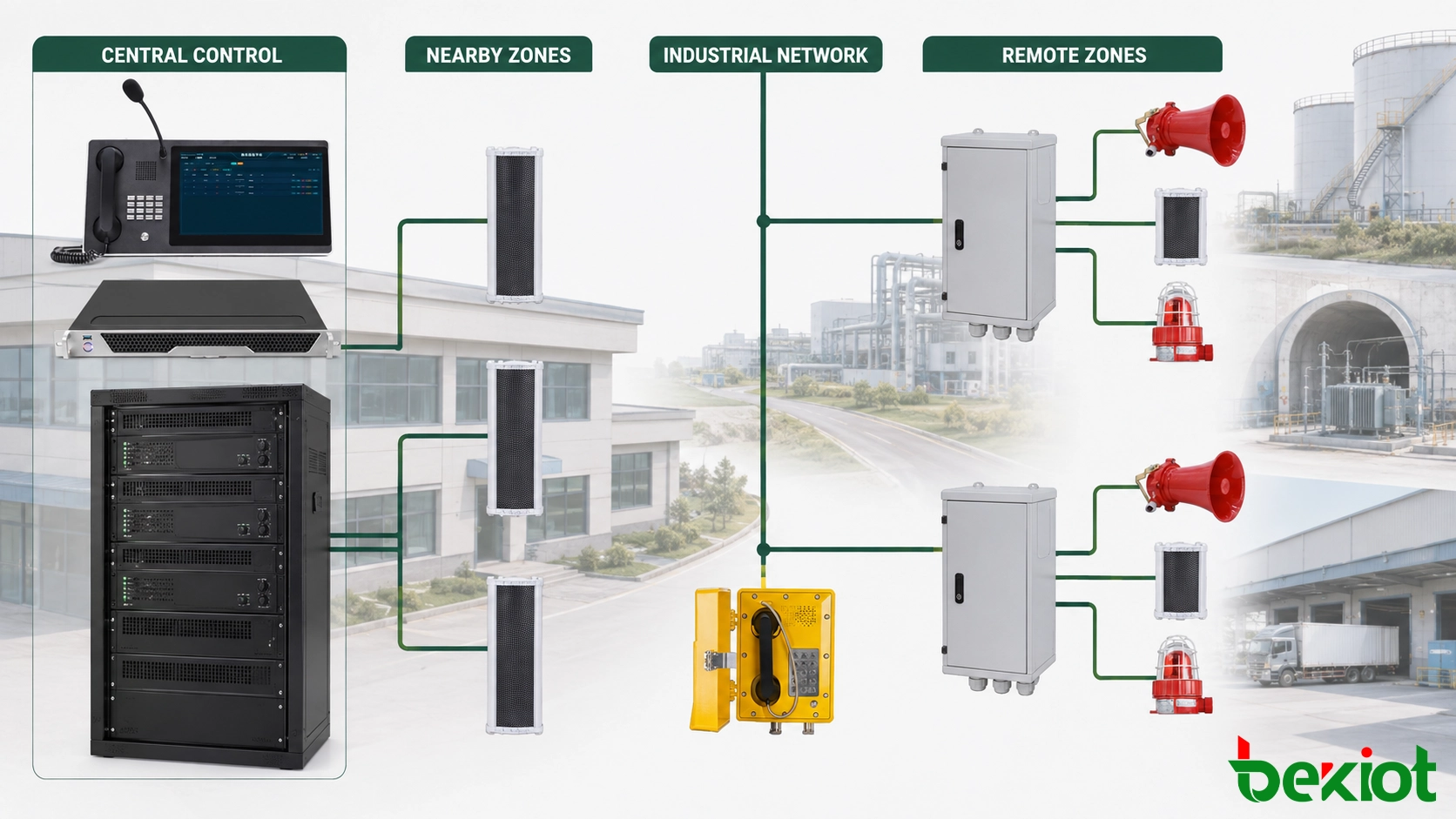

4. ¿Cuándo tiene más sentido una arquitectura PAGA híbrida?
Muchas instalaciones industriales no encajan perfectamente en un modelo puramente centralizado o puramente distribuido.
Una arquitectura híbrida permite que el sistema utilice equipos centralizados donde las distancias de cable son cortas, mientras instala nodos amplificadores remotos para áreas distantes.
Por ejemplo, la sala de control principal puede contener el controlador PAGA, las consolas de operador, las interfaces del sistema y los amplificadores que sirven a los edificios cercanos.
Las unidades de proceso remotas, túneles, subestaciones o áreas de carga pueden usar nodos amplificadores conectados a la red.
La arquitectura se convierte en:
Control PAGA central → Amplificación central para zonas cercanas + Amplificación remota para zonas distantes
Esta disposición permite que la ubicación de los equipos siga la geografía real de la instalación.
| Arquitectura | Ventaja típica | Principal consideración de diseño |
|---|---|---|
| Centralizada | Equipos concentrados y mantenimiento local más sencillo | Circuitos de altavoces largos y dependencia de equipos centrales |
| Distribuida | Cableado de altavoces locales más corto y mejor separación geográfica | Disponibilidad de red, alimentación remota y acceso a equipos remotos |
| Híbrida | Equilibra el control central con la distribución local de campo | División clara entre recursos centrales y remotos |
Instalaciones industriales compactas
Cuando los edificios y las áreas exteriores están cerca de la sala de equipos principal, la amplificación centralizada puede seguir siendo el enfoque más sencillo.
Túneles largos y sitios lineales
Para túneles, ferrocarriles y otros entornos lineales largos, distribuir la amplificación en ubicaciones seleccionadas puede evitar devolver grandes cantidades de circuitos de altavoces a un punto central.
Grandes instalaciones de procesos
Una refinería o una gran planta industrial puede usar amplificación central para el edificio de control principal y las áreas de proceso cercanas, mientras instala nodos remotos para tanques, servicios públicos u otras zonas distantes.
En estos proyectos, la distancia física a menudo se convierte en un factor de diseño más útil que simplemente contar el número de zonas de megafonía.

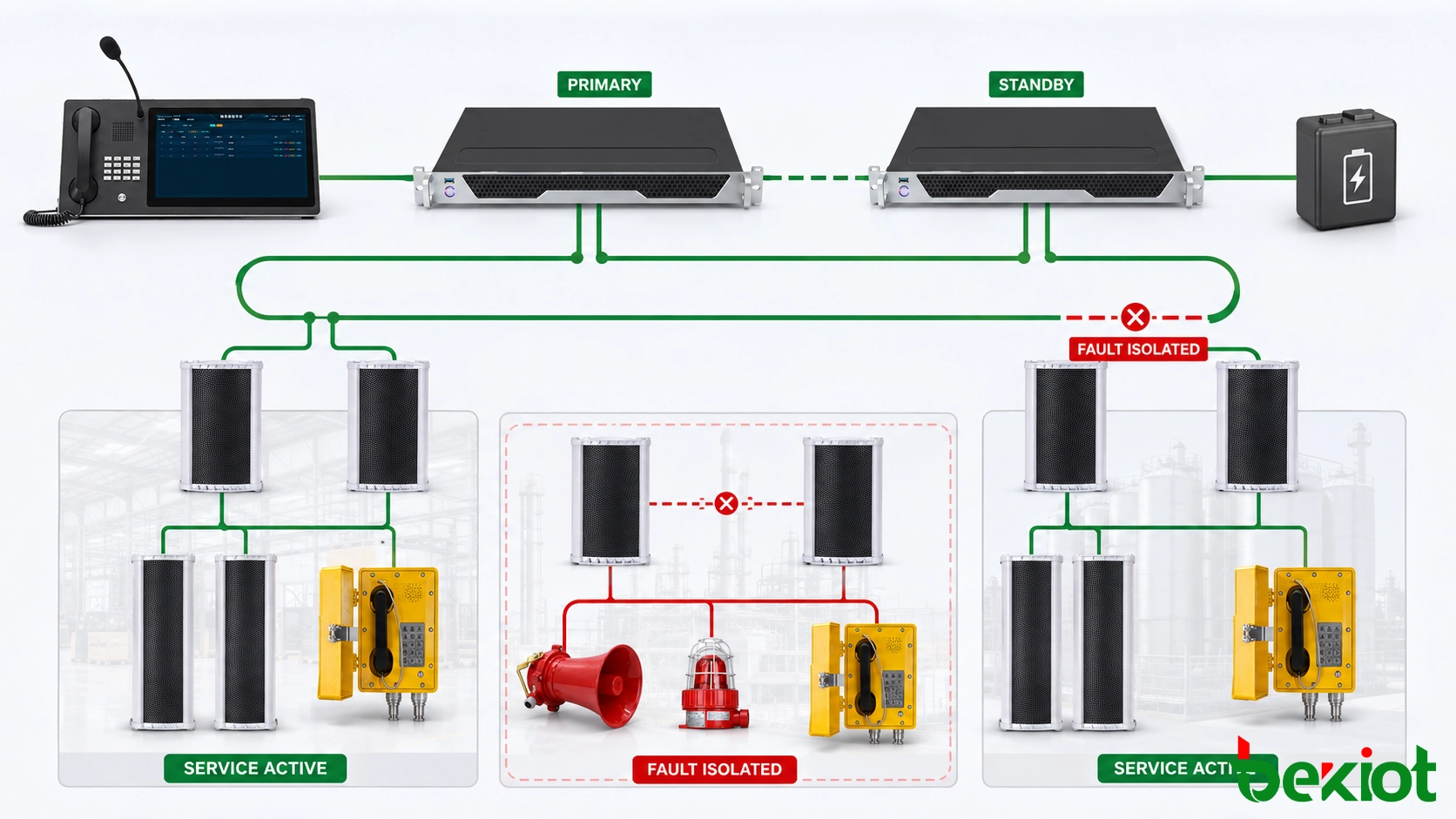

5. Cómo afecta la arquitectura a la redundancia y el aislamiento de fallos en PAGA
La redundancia PAGA no debe considerarse por separado de la arquitectura del sistema.
Antes de decidir dónde se requiere equipo redundante, el proyecto debe identificar primero qué puede fallar y cuánto de la instalación se vería afectado.
Falla del controlador
Si un controlador no está disponible, el diseño debe definir qué funciones de megafonía y alarma deben continuar y si otra ruta de control toma el relevo.
Falla del amplificador
Una falla del amplificador debe evaluarse de acuerdo con las zonas de comunicación a las que sirve. Cuando el proyecto lo requiera, se puede proporcionar amplificación de respaldo o rutas de audio alternativas para reducir la interrupción del servicio.
Falla de red
La resiliencia de la red se vuelve particularmente importante cuando los nodos PAGA remotos dependen de la comunicación IP o Ethernet.
Si varias áreas remotas comparten una ruta de comunicación, una sola falla de red podría afectar a múltiples zonas. Por lo tanto, pueden ser necesarias rutas alternativas o una redundancia de red adecuada según el objetivo de disponibilidad del proyecto.
Falla de nodo remoto
La arquitectura distribuida puede ayudar a reducir el impacto físico de algunas fallas porque diferentes áreas usan equipos separados.
Sin embargo, este beneficio depende de cómo estén organizados los nodos remotos. Un nodo remoto no debería convertirse innecesariamente en una dependencia común para varias áreas no relacionadas.
Falla de alimentación
Las ubicaciones de amplificadores remotos también necesitan una estrategia de alimentación adecuada.
Mover la amplificación más cerca del campo proporciona pocos beneficios si el gabinete remoto pierde energía durante el evento en el que la megafonía es más importante. Por lo tanto, los requisitos de alimentación de respaldo deben considerarse tanto para los equipos centrales como para los remotos.
Falla del circuito de altavoces
La supervisión de líneas de altavoces también debe seguir la arquitectura física.
Si se produce un circuito abierto, un cortocircuito u otra falla de campo, el personal de mantenimiento debe poder identificar qué zona física o circuito de altavoces está afectado sin buscar en una sección innecesariamente grande del sistema.
Por esta razón, una pregunta de redundancia más útil no es simplemente:
"¿El sistema PAGA tiene equipos redundantes?"
Una mejor pregunta de ingeniería es:
"Si falla este controlador, amplificador, enlace de red, fuente de alimentación o circuito de altavoces, ¿qué zonas de megafonía permanecen disponibles?"
Esto conecta la redundancia directamente con el impacto operativo real de una falla.
Para una planificación de proyecto más amplia que cubra capacidad, interfaces, requisitos ambientales y especificaciones del sistema, consulte Cómo seleccionar un sistema PAGA.
6. Preguntas frecuentes sobre la arquitectura de sistemas PAGA
¿Es mejor la arquitectura PAGA centralizada o distribuida?
Ninguna arquitectura es universalmente mejor. Los sistemas centralizados suelen ser prácticos para instalaciones compactas con distancias de cable manejables. Los sistemas distribuidos se vuelven más atractivos cuando los edificios, áreas de proceso o zonas de comunicación están ampliamente separados. Los proyectos grandes a menudo usan una combinación de ambos.
¿Cuándo se deben considerar los amplificadores PAGA remotos?
Vale la pena considerar la amplificación remota cuando hay una gran cantidad de altavoces ubicados lejos de la sala de equipos principal. Instalar amplificadores más cerca de estas zonas puede reducir los recorridos largos de los cables de los altavoces y simplificar la distribución de campo local.
¿Puede un sistema PAGA usar amplificadores centrales y remotos al mismo tiempo?
Sí. Este es un enfoque híbrido común. Las zonas de megafonía cercanas pueden usar amplificadores en la sala de equipos principal, mientras que las zonas distantes usan amplificadores remotos conectados a la red. Ambos permanecen bajo el mismo control del sistema y la misma lógica de prioridad de alarma.
¿Un sistema PAGA distribuido necesita una red IP?
Muchos sistemas PAGA distribuidos modernos utilizan comunicación IP o Ethernet entre los equipos centrales y remotos. El método de transporte exacto depende de la plataforma, pero la red debe tratarse como parte del diseño de disponibilidad del sistema, no como una capa de infraestructura no relacionada.
¿La arquitectura distribuida proporciona redundancia automáticamente?
No. La distribución y la redundancia abordan diferentes problemas de diseño. Los equipos distribuidos pueden reducir la concentración física y ayudar a aislar algunas fallas, pero los controladores, redes, amplificadores, fuentes de alimentación y circuitos de campo aún requieren una estrategia de redundancia adecuada.
La arquitectura PAGA más adecuada es aquella que sigue el sitio físico en lugar de forzar cada zona de megafonía a volver a una sola sala de equipos.
Para una instalación compacta, la amplificación centralizada puede proporcionar la instalación más simple. Para un sitio geográficamente disperso, los nodos remotos pueden reducir la concentración de cables y crear límites de fallas físicos más claros. Cuando ambas condiciones existen en el mismo proyecto, una arquitectura híbrida suele ser la solución más práctica.
Antes de finalizar la arquitectura, el diseño debe dejar claros tres puntos: dónde se encuentran los principales recursos de comunicación, qué sucede cuando falla cada parte crítica y con qué facilidad se pueden agregar nuevas zonas de megafonía en el futuro.
