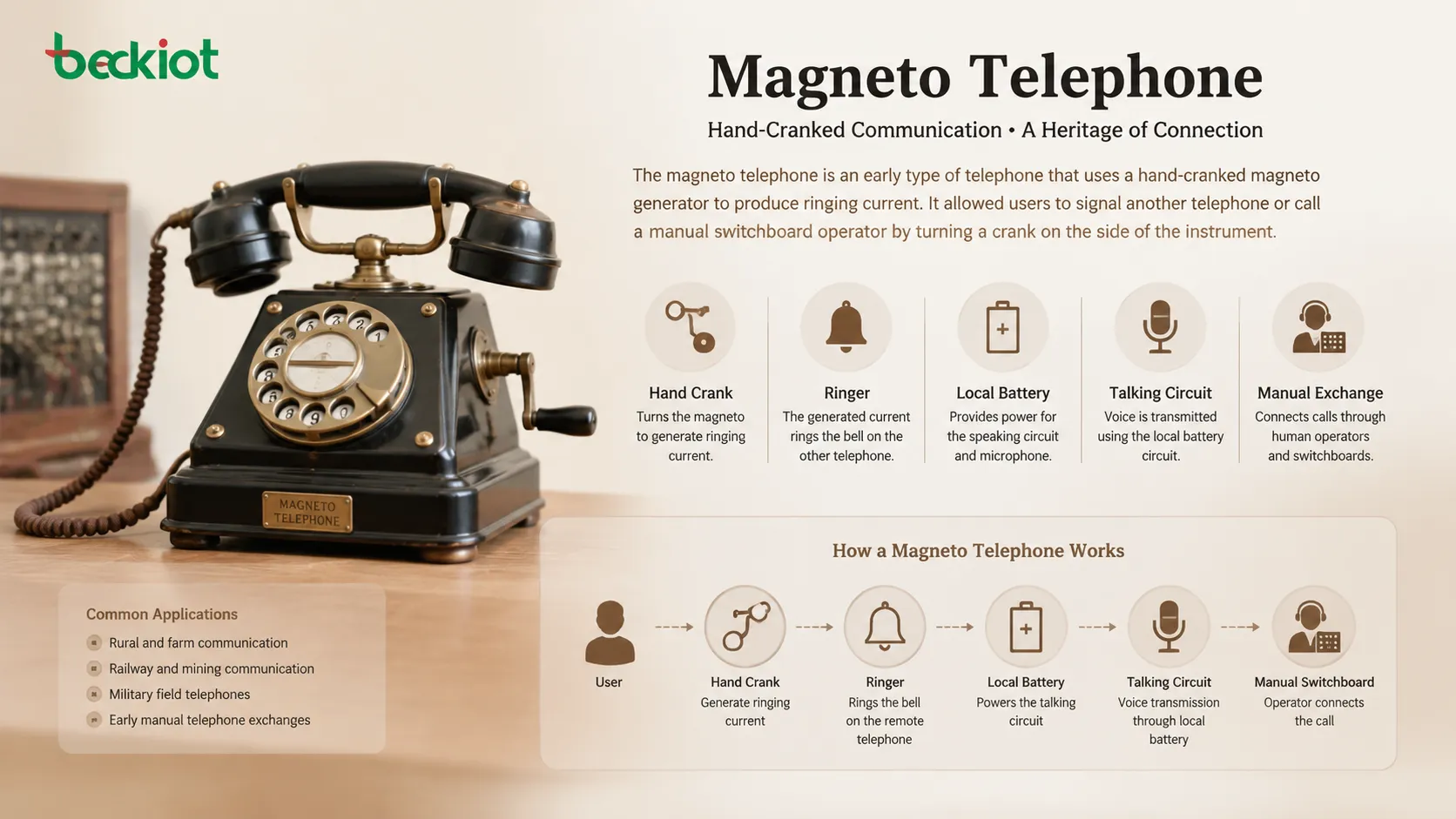

Un teléfono magneto es un tipo temprano de teléfono que utiliza un generador magneto accionado por manivela para producir corriente de llamada. Antes de las centrales automáticas, la conmutación digital, VoIP y las redes telefónicas modernas, estos equipos permitían llamar a otro teléfono o avisar a una operadora manual girando una manivela situada en el lateral del aparato.

Estos teléfonos estuvieron muy relacionados con los sistemas de batería local, las líneas rurales, la comunicación de campaña, el ferrocarril, la minería, los teléfonos militares de campo, las fincas, las granjas y las primeras centrales manuales. Su diseño refleja una etapa importante de la historia de las comunicaciones: el usuario generaba localmente la señal de llamada, mientras que la voz dependía de un circuito de conversación separado alimentado por baterías locales.

La idea de llamada mediante manivela

La característica más reconocible de este teléfono es la manivela. Cuando el usuario la gira, un pequeño generador interno produce corriente alterna. Esa corriente se envía por la línea para hacer sonar una campana en el extremo remoto o para avisar a la operadora en una central manual.

Esto era útil porque las primeras redes telefónicas no siempre ofrecían alimentación centralizada para el timbre. En muchos sistemas rurales o privados pequeños, el propio teléfono del usuario tenía que crear la señal eléctrica necesaria para llamar la atención. Por tanto, la manivela no era decorativa; era el mecanismo de señalización.

En una conexión punto a punto sencilla, girar la manivela podía hacer sonar la campana de otro teléfono conectado al mismo par de hilos. En una instalación con central, podía encender una señal o activar un indicador en el tablero de la operadora, avisando de que el abonado quería realizar una llamada.

Principio de funcionamiento detrás de la manivela

Generador magneto

El generador magneto es un pequeño generador eléctrico manual. Normalmente contiene imanes permanentes, una armadura giratoria, engranajes y una manivela. Cuando el usuario gira la manivela, el mecanismo de engranajes hace girar rápidamente la armadura dentro del campo magnético.

Ese movimiento genera una corriente alterna adecuada para accionar campanas electromecánicas. Cuanto más rápida y constante es la rotación de la manivela, más fuerte y uniforme resulta la señal de llamada.

Circuito de timbrado

El circuito de llamada está separado del recorrido normal de la voz. Cuando se gira la manivela, la salida del magneto se conecta a la línea para que la corriente de timbre llegue a la campana remota o al indicador de la central.

Muchos diseños incluyen un interruptor que mantiene el magneto desconectado del circuito de conversación cuando no se utiliza. Así se evita que el circuito del generador interfiera con la comunicación de voz normal.

Batería local para la voz

Muchos teléfonos magneto también son teléfonos de batería local. Esto significa que el transmisor de voz, a menudo un micrófono de carbón, recibe energía de pilas secas o húmedas instaladas cerca o dentro del aparato.

La batería normalmente no proporciona la corriente de timbre. En cambio, alimenta el circuito de conversación para que la voz module la corriente eléctrica y viaje por la línea hasta el teléfono receptor.

Receptor y transmisor

El transmisor convierte las vibraciones de la voz en variaciones eléctricas. El receptor del otro extremo convierte esas variaciones eléctricas de nuevo en sonido. En los primeros teléfonos, el transmisor y el receptor solían ser piezas separadas: el transmisor quedaba fijo al cuerpo del equipo y el receptor se sostenía junto al oído.

En comparación con los teléfonos modernos, la calidad de audio era limitada, pero el principio fue revolucionario para su época. Permitió que las palabras habladas viajaran por cables en tiempo real.

Componentes principales del aparato

Secuencia típica de llamada

El usuario levantaba primero el receptor o preparaba el aparato para llamar. Luego giraba la manivela para generar corriente de timbre. Si el teléfono estaba conectado a otro abonado en una línea simple, sonaba la campana remota; si estaba conectado a una central manual, la operadora recibía la señal.

Después de que la persona llamada o la operadora respondía, el circuito de conversación quedaba activo. La batería local alimentaba el transmisor y ambos usuarios hablaban por la línea. Al terminar la conversación, el receptor volvía al gancho, abriendo o cambiando el circuito según el diseño del teléfono.

En los sistemas con central manual, la operadora tenía un papel central. El abonado hacía girar la manivela, hablaba con la operadora, solicitaba el destino y esperaba mientras la operadora conectaba la llamada insertando cordones en el tablero.

El teléfono magneto combinaba acción mecánica y comunicación eléctrica: la manivela creaba la señal de llamada, mientras que el circuito de conversación alimentado por batería transportaba la voz.

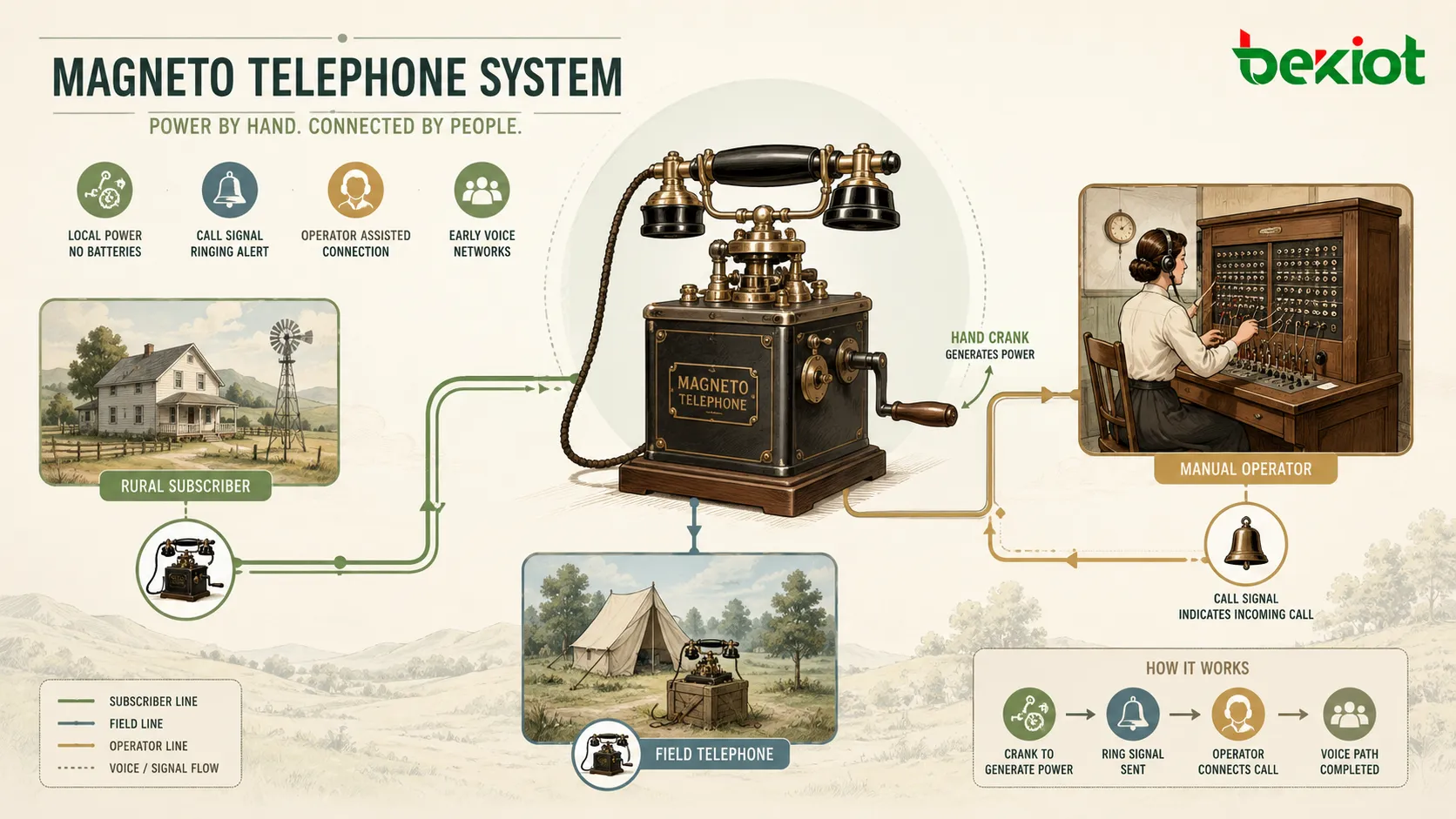

Contexto histórico

Primeras redes manuales

En los primeros años de la telefonía todavía no existía la marcación automática. Las llamadas se conectaban habitualmente por operadoras en tableros manuales. Los abonados necesitaban una forma de avisar a la operadora, y el magneto de manivela ofrecía una solución práctica.

Este diseño fue especialmente útil cuando el servicio telefónico llegó a zonas donde todavía no había alimentación centralizada ni infraestructura de central avanzada. El propio teléfono podía generar la señal de llamada, reduciendo la dependencia de equipos externos complejos.

Uso rural y de larga línea

Las líneas rurales solían extenderse largas distancias y atender comunidades pequeñas. Instalar y mantener sistemas centralizados de batería y timbre podía ser costoso o poco práctico. Por eso los teléfonos magneto de batería local fueron comunes en granjas, fincas, pueblos y negocios remotos.

Algunas líneas rurales eran líneas compartidas, es decir, varios abonados usaban el mismo circuito físico. Diferentes patrones de timbre podían indicar a qué abonado se llamaba. Los usuarios debían escuchar su señal asignada, lo que hacía que el uso del teléfono fuera en parte técnico y en parte social.

Comunicación de campo y militar

Los teléfonos de campaña basados en magneto también se usaban en sistemas temporales o resistentes. Podían conectarse con un par de hilos y funcionar sin una central moderna. Esto los hacía útiles para líneas militares de campo, mantenimiento ferroviario, minería, obras y puestos de mando temporales.

La capacidad de generar localmente una señal de llamada era valiosa en lugares donde el servicio telefónico comercial no estaba disponible o no era fiable.

Transición a sistemas de batería común

A medida que las redes telefónicas avanzaron, muchos sistemas pasaron de la operación con batería local a la operación con batería común. En los sistemas de batería común, la central suministraba energía a la línea del abonado y los usuarios ya no tenían que mantener baterías locales para la conversación normal.

Este cambio simplificó el mantenimiento y mejoró la uniformidad del servicio. Con el tiempo, las centrales automáticas, los teléfonos de disco, la conmutación electrónica y las redes digitales sustituyeron a los sistemas de manivela en la mayoría de redes públicas.

Por qué esta tecnología fue importante

El diseño magneto ayudó a que la telefonía temprana fuera práctica fuera de las grandes ciudades. Dio a los abonados una forma de llamar la atención sin requerir una central completamente alimentada para cada función. Esto apoyó la expansión de la comunicación de voz en entornos rurales, industriales y temporales.

También introdujo ideas importantes que continuaron en las telecomunicaciones posteriores: señalización de llamada, conmutación de circuitos, supervisión de línea, energía local, conexión asistida por operadora e inicio de llamada controlado por el usuario. Aunque la manivela desapareció del uso diario, la necesidad de señalizar, enrutar y supervisar llamadas siguió siendo central en el diseño de redes telefónicas.

Desde una perspectiva histórica, el instrumento representa la transición de métodos de comunicación puramente manuales a redes eléctricas de voz organizadas. Era lo bastante simple para el uso de campo, pero lo bastante potente para permitir contacto de voz en tiempo real a distancia.

Ventajas en la comunicación temprana

Señalización independiente

El teléfono podía generar su propia señal de timbre. Esto lo hacía útil en lugares sin corriente central de llamada o donde la línea debía funcionar de forma independiente.

La señalización independiente también hacía posibles líneas privadas sencillas. Dos ubicaciones podían conectarse con un par de hilos y usar la manivela para llamarse entre sí.

Adecuado para zonas remotas

El equipo podía funcionar en zonas rurales o aisladas con infraestructura limitada. Mientras la línea estuviera intacta y las baterías se mantuvieran en buen estado, los usuarios podían comunicarse a distancias considerables.

Esto ayudó a granjas, ferrocarriles, minas, fincas, unidades militares y pequeñas comunidades a establecer enlaces de voz antes de que las redes modernas llegaran a ellas.

Diseño simple y reparable

Aunque el aparato era mecánico y eléctrico, muchas piezas eran comprensibles y reparables. Campanas, manivelas, bornes, baterías, ganchos y cableado podían inspeccionarse directamente con frecuencia.

Esa practicidad era importante en una época en la que el soporte técnico especializado no siempre estaba cerca.

Limitaciones y problemas prácticos

Mantenimiento de baterías

Las baterías locales requerían inspección y sustitución. Las celdas húmedas podían tener fugas y las celdas secas acababan perdiendo energía. Si la batería estaba débil, la transmisión de voz podía empeorar aunque el circuito de timbre siguiera funcionando.

Esta carga de mantenimiento fue una de las razones por las que los sistemas de batería común resultaron atractivos más adelante.

Proceso manual de llamada

Los usuarios tenían que girar la manivela y a menudo depender de una operadora. No había marcación directa con teclado, enrutamiento automático ni selección instantánea de número. El proceso era más lento que la telefonía moderna.

En los sistemas de línea compartida, la privacidad era limitada porque varios abonados compartían la misma línea y a veces podían escuchar conversaciones.

Calidad de audio limitada

Los primeros transmisores, receptores, baterías y condiciones de línea limitaban la claridad de la voz. Las líneas largas, el aislamiento deficiente, las baterías débiles, la humedad y las interferencias podían reducir la calidad de habla.

El sistema funcionaba lo bastante bien para la comunicación práctica, pero no podía igualar la claridad, la fiabilidad y la comodidad de las tecnologías telefónicas posteriores.

Dependencia de líneas físicas

Como otros teléfonos cableados, el sistema dependía de hilos de línea intactos. Cables rotos, corrosión, malas conexiones y daños meteorológicos podían interrumpir el servicio.

Los sistemas rurales y de campo requerían inspección regular de la línea, especialmente en zonas expuestas a tormentas, animales, obras o terreno difícil.

Relevancia moderna y preservación

Hoy, los teléfonos magneto son estudiados sobre todo por coleccionistas, museos, historiadores, ingenieros de telecomunicaciones, restauradores de antigüedades y personas interesadas en la historia de la comunicación. A menudo se restauran como piezas de exhibición, herramientas educativas o demostraciones funcionales de línea privada.

Algunos principios siguen siendo útiles para comprender los sistemas modernos de comunicación. La diferencia entre señalización y voz, la necesidad de alimentación, el papel de los interruptores y la importancia de las condiciones de línea siguen siendo relevantes aunque el hardware haya cambiado profundamente.

La restauración debe hacerse con cuidado. Las baterías antiguas pueden tener fugas, el aislamiento del cableado puede estar quebradizo y los generadores magneto pueden producir voltajes molestos o potencialmente inseguros al girarlos. El equipo antiguo no debe conectarse a redes telefónicas modernas sin interfaces adecuadas y revisión experta.

Comparación con sistemas telefónicos posteriores

FAQ

¿Pueden dos teléfonos magneto antiguos llamarse todavía?

Sí. En una instalación privada de demostración, dos unidades compatibles a menudo pueden conectarse con cableado y baterías adecuados. Sin embargo, primero deben revisarse el estado de los instrumentos, la línea, el timbre y las baterías.

¿La manivela se usa para hablar?

No. La manivela se usa principalmente para señalización y timbre. La comunicación de voz utiliza el transmisor, el receptor, el circuito de línea y la batería local u otra fuente de alimentación para conversación.

¿Por qué algunos aparatos antiguos tienen baterías internas grandes?

Muchos aparatos antiguos usaban baterías locales para alimentar el transmisor de carbón. Estas baterías eran necesarias para transmitir la voz, no solo para hacer sonar el timbre.

¿Puede conectarse un teléfono de manivela a una línea moderna?

No debe conectarse directamente sin equipo de interfaz adecuado. Las redes modernas usan señalización y condiciones eléctricas diferentes, y el generador magneto puede no ser compatible con los equipos telefónicos actuales.

¿Por qué estos teléfonos atraen a los coleccionistas?

Son populares porque combinan piezas mecánicas visibles, ingeniería eléctrica temprana, artesanía en madera o metal e importancia histórica. También muestran cómo los usuarios de teléfono generaban antes las señales de llamada de forma activa y manual.
