La entrada de línea es una interfaz de audio utilizada para recibir una señal de nivel de línea desde una fuente externa, como un mezclador, reproductor multimedia, computadora, sistema telefónico, procesador de audio, gateway de paging, interfaz de radio, dispositivo de grabación o controlador de megafonía. Se encuentra habitualmente en amplificadores, mezcladores, interfaces de audio, altavoces activos, equipos de grabación, sistemas de intercomunicación, sistemas de paging, dispositivos de difusión y plataformas profesionales de comunicación.

A diferencia de una entrada de micrófono, diseñada para señales de micrófono de nivel muy bajo, la entrada de línea espera una señal de audio más fuerte y estable. Por eso resulta adecuada para conectar equipos que ya cuentan con su propia etapa de salida de audio. Cuando el nivel, el conector y la impedancia son correctos, la entrada de línea ayuda a entregar un audio más limpio, con menos ruido, menos distorsión y menos necesidad de ajustar ganancia innecesaria.

El papel del audio de nivel de línea

En los sistemas de audio, no todas las señales tienen la misma intensidad. Un micrófono produce una señal débil que necesita preamplificación. Una salida de altavoz produce una señal de potencia fuerte pensada para mover un altavoz. Una señal de nivel de línea se sitúa entre estos dos extremos y se usa para transferir audio entre equipos.

El audio de nivel de línea es importante porque ofrece un estándar práctico para conectar dispositivos. Un reproductor de música puede alimentar un mezclador, un mezclador puede alimentar un amplificador, un gateway de paging puede alimentar un sistema de megafonía y un procesador de audio puede alimentar una grabadora. Cada equipo no necesita manejar audio bruto de nivel de micrófono si la señal ya ha sido preparada.

Por eso la entrada de línea aparece en tantos sistemas. Actúa como punto de entrada de audio para fuentes que ya están amplificadas hasta un nivel útil, pero que no están diseñadas para accionar altavoces directamente.

Cómo funciona la ruta de la señal

Salida del dispositivo fuente

La ruta de audio comienza con un dispositivo fuente. Puede ser la salida de un mezclador, la salida de auriculares de un portátil, un reproductor multimedia, un receptor de radio, un adaptador SIP de paging, un puerto de audio de un sistema telefónico, un servidor de música o un procesador de audio. La fuente envía una señal de nivel de línea hacia el dispositivo receptor.

La calidad de la fuente es importante. Si la salida de la fuente tiene ruido, distorsión, nivel demasiado bajo o nivel demasiado alto, la entrada de línea no puede corregir por completo el problema. Una señal limpia desde la fuente es el primer paso para obtener buena calidad de audio.

Conector y cable

La señal viaja a través de un cable y un conector. Entre los conectores comunes se incluyen TRS de 3.5 mm, RCA, jack de 6.35 mm, XLR, bloque de terminales y, en algunos casos, conectores de audio balanceado dedicados. El conector correcto depende del diseño del equipo y del entorno de instalación.

La calidad del cable y su recorrido también importan. Los cables largos no balanceados pueden captar zumbidos o interferencias. En sistemas profesionales e instalados, las conexiones balanceadas de línea suelen preferirse para distancias mayores porque rechazan mejor el ruido.

Etapa de entrada

La etapa de entrada del dispositivo receptor acepta la señal y la prepara para el procesamiento interno. Esto puede incluir adaptación de impedancia, ajuste de nivel, filtrado, conversión analógica a digital, enrutamiento, mezcla, control de prioridad o ajuste fino de ganancia.

Si la etapa de entrada se sobrecarga, el audio puede distorsionarse. Si el nivel de entrada es demasiado bajo, el sistema puede requerir ganancia adicional, lo que puede aumentar el ruido. Por ello, la adaptación correcta de niveles es esencial.

Salida o procesamiento

Después de que el audio entra en el dispositivo, puede amplificarse, mezclarse, grabarse, transmitirse en streaming, difundirse, dirigirse a zonas o procesarse mediante funciones DSP. En un sistema de paging, la señal puede enviarse a altavoces seleccionados. En una grabadora, puede almacenarse como archivo de audio. En un mezclador, puede combinarse con micrófonos y otras fuentes.

El resultado final depende de toda la cadena, no solo del puerto de entrada. El nivel de la fuente, el tipo de cable, los ajustes de entrada, el procesamiento, la potencia del amplificador, la calidad de los altavoces y la acústica de la sala influyen en la experiencia de escucha.

Funciones clave que conviene entender

Compatibilidad con nivel de línea

La característica más importante es la compatibilidad con audio de nivel de línea. Una entrada de línea está diseñada para señales más fuertes que el nivel de micrófono, pero más débiles que la potencia de nivel de altavoz. Conectar el tipo de señal incorrecto puede provocar mala calidad de audio o daños en el equipo.

Por ejemplo, conectar un micrófono directamente a una entrada de línea puede producir un volumen muy bajo. Conectar una salida de altavoz a una entrada de línea puede sobrecargar o dañar el circuito de entrada. El tipo de señal siempre debe verificarse antes de realizar la conexión.

Opciones balanceadas y no balanceadas

Las entradas de línea no balanceadas son comunes en conexiones de audio de consumo y de corta distancia. RCA y 3.5 mm son ejemplos típicos. Son simples y prácticas, pero más sensibles al ruido en recorridos largos de cable.

Las entradas de línea balanceadas utilizan dos conductores de señal más blindaje o conexión a tierra. Son habituales en audio profesional, sonido instalado, radiodifusión y sistemas de comunicación industrial. Las conexiones balanceadas ayudan a reducir zumbidos, interferencias electromagnéticas y ruido relacionado con tierra.

Ajuste de ganancia o nivel

Muchos dispositivos ofrecen control de nivel para la entrada de línea. Esto permite a usuarios o instaladores adaptar la señal entrante al rango operativo esperado por el sistema. Un ajuste correcto evita distorsión y mantiene bajo el ruido.

El control de nivel no debe usarse como solución para cualquier problema. Si la salida de la fuente está mal configurada, el cable es incorrecto o la señal no es de nivel de línea, el ajuste de ganancia puede ocultar el problema real sin resolverlo.

Soporte mono y estéreo

Algunas entradas de línea son mono, mientras que otras son estéreo. Una entrada mono recibe un canal, algo común en paging, intercomunicación, megafonía y sistemas de comunicación de voz. Una entrada estéreo recibe los canales izquierdo y derecho, lo que es común en reproducción musical, sistemas multimedia y equipos de grabación.

Al conectar fuentes estéreo a sistemas mono, la señal puede necesitar una suma correcta. Cortocircuitar simplemente las salidas izquierda y derecha no siempre es recomendable, porque puede generar distorsión o forzar la salida de la fuente.

Funciones de prioridad y mezcla

En sistemas de megafonía y comunicación, la entrada de línea puede formar parte de una estructura de prioridad. Por ejemplo, la música de fondo puede entrar por una entrada de línea, pero un micrófono de paging o un mensaje de emergencia puede anularla cuando sea necesario.

Algunos sistemas permiten mezclar, silenciar, atenuar automáticamente o enrutar varias entradas de línea a diferentes zonas. Esto hace que la integración de nivel de línea sea útil en entornos de audio complejos.

Una entrada de línea funciona mejor cuando el nivel de la fuente, el tipo de cable, el conector, la sensibilidad de entrada y el propósito del sistema se ajustan antes de la instalación.

Tipos comunes de conectores

Beneficios prácticos en sistemas de audio

Transferencia de señal más limpia

Cuando se usa correctamente, una entrada de línea transfiere audio sin requerir ganancia excesiva. Esto ayuda a reducir siseo, zumbido y ruido en comparación con intentar amplificar una señal débil por el tipo de entrada equivocado.

La transferencia limpia de señal es especialmente importante para anuncios, música de fondo, grabación, radiodifusión y paging, porque una mala calidad de entrada se vuelve más evidente después de la amplificación.

Integración sencilla de equipos

La entrada de línea permite que diferentes dispositivos de audio trabajen juntos. Un mezclador puede alimentar un amplificador, una computadora puede alimentar una interfaz de grabación y un gateway de paging puede alimentar un sistema PA existente. Esto hace que la integración del sistema sea más sencilla y flexible.

En proyectos de actualización, una entrada de línea puede ayudar a conectar nuevas fuentes de audio digital con equipos analógicos existentes sin reemplazar todo el sistema de una sola vez.

Soporta múltiples fuentes de audio

Muchos sistemas utilizan más de una fuente de audio. Un edificio puede necesitar música de fondo, mensajes programados, paging en vivo, tonos de emergencia y anuncios grabados. Las entradas de línea permiten que estas fuentes entren al sistema de audio de forma organizada.

Con enrutamiento y control de prioridad adecuados, el sistema puede decidir qué fuente se reproduce, cuál se silencia y qué zonas reciben el audio.

Reduce el mal uso de entradas de micrófono

Usar una entrada de micrófono para una fuente de nivel de línea puede causar distorsión porque la señal puede ser demasiado fuerte. Una entrada de línea dedicada evita este problema al aceptar el rango de señal correcto.

Esto mejora la fiabilidad y reduce el tiempo de diagnóstico durante la instalación y el uso diario.

Mejor mantenibilidad a largo plazo

El etiquetado claro de entradas y el cableado correcto facilitan el mantenimiento de los sistemas de audio. Los técnicos pueden identificar rápidamente qué fuente está conectada, dónde entra la señal y cómo debe ajustarse.

En edificios grandes o sitios industriales, las conexiones de entrada de línea documentadas reducen la confusión cuando se reemplaza o amplía el equipo.

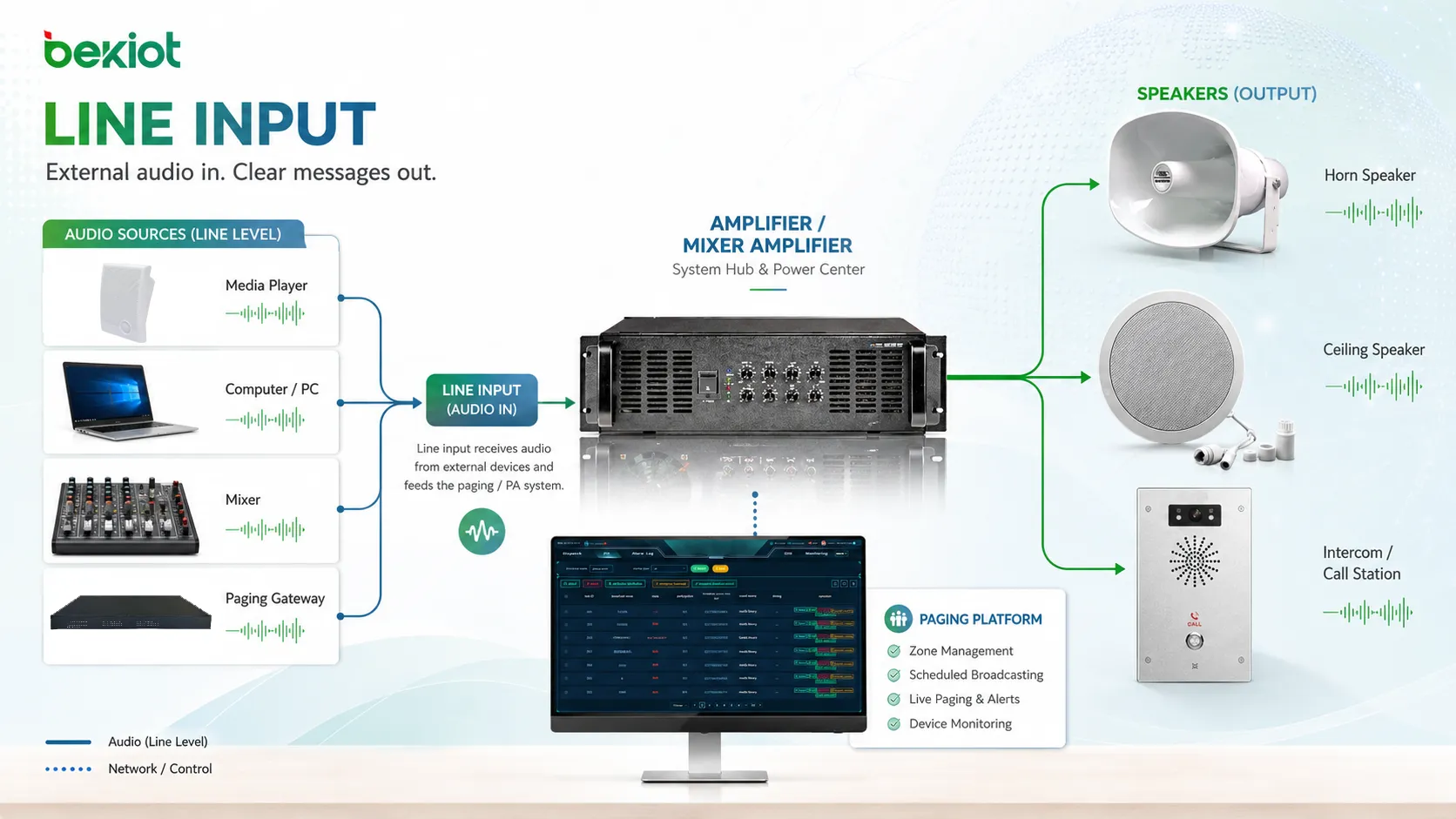

Dónde se utiliza esta interfaz

Megafonía y paging

Los sistemas de megafonía suelen usar entradas de línea para música de fondo, reproductores de mensajes, gateways SIP de paging, matrices de audio y fuentes de voz de emergencia. La entrada permite enrutar audio externo hacia altavoces o zonas.

En sistemas de paging, la entrada de línea también puede conectar equipos heredados con plataformas nuevas basadas en red. Esto ayuda a modernizar los flujos de audio mientras se mantienen amplificadores o altavoces existentes.

Grabación y radiodifusión

Los dispositivos de grabación y los equipos de radiodifusión usan entradas de línea para capturar audio desde mezcladores, procesadores, receptores y sistemas de reproducción. Una señal de nivel de línea adecuada ayuda a mantener la calidad de grabación y evitar ruido excesivo.

Los flujos de radiodifusión suelen preferir conexiones de línea balanceadas porque los tendidos de cable pueden ser más largos y la interferencia electromagnética debe controlarse.

Salas de conferencia y reuniones

Las salas de reuniones pueden usar entradas de línea para conectar receptores de micrófonos inalámbricos, portátiles, sistemas de videoconferencia, procesadores de audio y mezcladores de sala. Esto permite integrar distintas fuentes en un solo sistema de sonido de sala.

La adaptación correcta de nivel es importante porque el audio de salas de reunión suele moverse entre altavoces, micrófonos, software de conferencia y plataformas de grabación.

Sistemas de intercomunicación y comunicación

Los sistemas de intercomunicación pueden usar entrada de línea para aceptar audio de fuentes externas como radios, consolas de despacho, generadores de tonos de alarma o dispositivos de paging. Esto permite que los sistemas de comunicación interactúen con otros flujos de audio.

En entornos operativos, la prioridad de entrada y el etiquetado claro son importantes para que las señales urgentes no se mezclen incorrectamente con audio rutinario.

Sistemas industriales y de instalaciones

Fábricas, almacenes, centros de transporte, campus y edificios públicos pueden usar entradas de línea para conectar reproductores de mensajes programados, dispositivos de anuncios de seguridad, sistemas de música de fondo y fuentes de audio de sala de control.

Las instalaciones industriales deben considerar el blindaje del cable, la puesta a tierra, el ruido eléctrico, la protección de gabinetes y el acceso de servicio. Las señales de audio en entornos severos pueden requerir un cableado más cuidadoso que en oficinas normales.

Consideraciones de diseño antes de conectar

Sensibilidad de entrada

La sensibilidad de entrada define qué tan fuerte debe ser la señal entrante para funcionar correctamente. Si la salida de la fuente es demasiado alta, la entrada puede recortar. Si es demasiado baja, el sistema puede sonar débil o ruidoso.

Los instaladores deben ajustar juntos la salida de la fuente y la ganancia de entrada, en lugar de configurar un lado al azar.

Adaptación de impedancia

La mayoría de las conexiones modernas de nivel de línea están diseñadas para funcionar sin adaptación compleja de impedancia, pero la impedancia aún importa en algunos sistemas. Una impedancia muy baja o mal adaptada puede afectar el nivel, la respuesta en frecuencia o la distorsión.

Los manuales de equipos profesionales suelen indicar los valores recomendados de impedancia de entrada y salida. Estos deben revisarse en instalaciones críticas.

Longitud del cable

Los cables cortos no balanceados pueden funcionar bien en configuraciones simples. Los recorridos largos normalmente deberían usar conexiones balanceadas para reducir el ruido. Si una fuente no balanceada debe recorrer una distancia larga, puede ser necesario un transformador, una caja directa o un convertidor de audio.

El recorrido del cable debe evitar líneas eléctricas, motores, iluminación fluorescente, variadores de frecuencia y otras fuentes de interferencia electromagnética.

Riesgo de bucle de tierra

Un bucle de tierra puede generar zumbido o ruido cuando los dispositivos conectados tienen diferentes referencias de tierra. Esto es común cuando los equipos de audio están conectados a distintos enchufes, racks o zonas del edificio.

Las conexiones balanceadas, transformadores de aislamiento, puesta a tierra correcta y un diseño cuidadoso de alimentación pueden reducir los problemas de bucle de tierra.

Prioridad de la fuente

En sistemas con múltiples fuentes, la prioridad debe definirse con claridad. La música de fondo no debe anular mensajes de emergencia. Una fuente de paging puede necesitar silenciar una entrada de música. Un tono programado puede necesitar pausar un reproductor multimedia.

El diseño de prioridades evita conflictos de audio y favorece flujos de comunicación más seguros.

Los problemas más comunes de entrada de línea son causados por un nivel de señal incorrecto, tipo de cable equivocado, mala puesta a tierra o conexión de una salida de altavoz a una entrada diseñada solo para audio de nivel de línea.

Problemas comunes y soluciones

Sonido distorsionado

La distorsión suele indicar que la entrada está sobrecargada. Baje la salida de la fuente, reduzca la ganancia de entrada y confirme que la señal sea de nivel de línea y no de nivel de altavoz.

Si la distorsión continúa incluso a niveles más bajos, revise el cable, el conector, el dispositivo fuente y el circuito de entrada.

Volumen muy bajo

El volumen bajo puede aparecer cuando una señal de nivel de micrófono se conecta a una entrada de línea, cuando la salida de la fuente es demasiado baja o cuando se usa un cable incorrecto. Aumente la salida de la fuente con cuidado y compruebe si la fuente requiere un preamplificador.

Si la fuente es un micrófono, use una entrada de micrófono o un preamplificador en lugar de una entrada de línea.

Zumbido o ruido

El zumbido o ruido puede venir de bucles de tierra, cables largos no balanceados, blindaje deficiente, equipos eléctricos cercanos o conectores dañados. Pruebe cableado balanceado, recorridos más cortos, puesta a tierra correcta o soluciones de aislamiento.

En sistemas instalados, debe revisarse el recorrido del cable porque las líneas de audio colocadas cerca de cables de energía pueden captar interferencias.

Solo se escucha un canal

Al conectar fuentes estéreo, puede escucharse solo un canal si el cable o adaptador no es correcto. Algunas entradas mono solo aceptan un lado salvo que la señal estéreo se sume correctamente.

Use un adaptador de suma estéreo a mono o un mezclador adecuado cuando sea necesario. No cortocircuite simplemente las salidas izquierda y derecha a menos que el equipo lo permita.

Consejos de mantenimiento y prueba

Etiquete cada entrada con claridad. La etiqueta debe mostrar el nombre de la fuente, el destino del cable, el tipo de señal y cualquier ajuste especial. Esto acelera mucho la resolución de problemas en el futuro.

Inspeccione los conectores con regularidad. Enchufes flojos, terminales oxidados, conectores RCA dañados, tomas de 3.5 mm desgastadas y tornillos flojos en bloques de terminales pueden causar audio intermitente.

Pruebe la señal después de cambios en el sistema. Reemplazar un reproductor multimedia, mezclador, amplificador o gateway puede cambiar el nivel de salida y el comportamiento del ruido. Una prueba rápida de nivel puede evitar quejas posteriores.

Mantenga la documentación actualizada. Los sistemas de audio suelen cambiar con el tiempo cuando se agregan o retiran fuentes. Los diagramas de cableado desactualizados pueden provocar errores durante el mantenimiento.

Elegir la configuración de entrada adecuada

La configuración correcta depende del dispositivo fuente, la distancia del cable, el entorno y el propósito del audio. Para conexiones cortas de escritorio, una entrada de 3.5 mm o RCA puede ser suficiente. En sistemas instalados, una entrada balanceada XLR, TRS de 6.35 mm o de bloque de terminales puede ser más fiable.

En sistemas de megafonía, paging o emergencia, la prioridad de entrada y la supervisión pueden importar más que la comodidad del conector. En grabación y radiodifusión, el bajo ruido y la calidad de la señal balanceada pueden ser el foco principal.

Antes de la instalación final, pruebe juntos la fuente real, el cable y el dispositivo receptor. La compatibilidad sobre el papel no siempre garantiza audio limpio en campo.

FAQ

¿Puedo conectar un micrófono directamente a una entrada de línea?

Por lo general, no con buenos resultados. Una señal de micrófono es mucho más débil que una señal de nivel de línea y normalmente necesita un preamplificador de micrófono antes de entrar en una entrada de línea.

¿Puedo conectar una salida de altavoz a una entrada de línea?

No, no directamente. Las salidas de altavoz son mucho más fuertes y pueden dañar una entrada de línea. Use un convertidor o atenuador de nivel de línea adecuado si el audio de nivel de altavoz debe conectarse a otro dispositivo.

¿Por qué mi fuente de música suena con ruido en el sistema?

Entre las posibles causas están una salida de fuente baja, ganancia de entrada excesiva, cable largo no balanceado, mala puesta a tierra, conector dañado o interferencia de equipos eléctricos cercanos.

¿El audio balanceado siempre es mejor?

El audio balanceado suele ser mejor para recorridos largos de cable y entornos con ruido. Para conexiones cortas y simples, el audio no balanceado puede ser aceptable si la fuente y el dispositivo receptor están cerca.

¿Qué debe revisarse antes de añadir una nueva fuente de audio?

Revise el nivel de salida, el tipo de conector, el formato mono o estéreo, la distancia del cable, la puesta a tierra, la sensibilidad de entrada, las reglas de prioridad y si la fuente debe mezclarse, silenciarse, grabarse o enrutarse a zonas específicas.
