Los sistemas KVM distribuidos proporcionan una forma flexible de gestionar recursos de audio y vídeo dentro de los centros de mando y control modernos. Los ordenadores de negocio, sistemas de grabación, plataformas de vigilancia, recursos de videoconferencia y otra información visual pueden distribuirse a través de redes IP o de fibra y presentarse en puestos de trabajo de operadores, videowalls y otros terminales de visualización. Esto otorga al personal de mando una mayor libertad para convocar, conmutar y compartir información sin estar limitados por el cableado punto a punto fijo.
El desafío se vuelve más complejo cuando el centro de mando debe integrar recursos de vídeo que ya existen en diferentes redes. Los sistemas de vigilancia, las plataformas de videoconferencia, los videoteléfonos, los drones, los vehículos de mando móviles y otros sistemas remotos pueden utilizar distintos métodos de transmisión, códecs y protocolos de comunicación. En un despliegue grande, solo la red de vigilancia puede contener decenas de miles de cámaras. Conectar cada fuente externa a través de una ruta de codificación y decodificación de hardware independiente puede hacer que el sistema sea cada vez más difícil de expandir y gestionar. Una arquitectura más práctica es introducir una capa unificada de acceso a vídeo y conversión de medios entre estos sistemas externos y el entorno KVM distribuido.
Dónde encaja el KVM distribuido
La fortaleza principal del KVM distribuido es la gestión de recursos de audio y vídeo dentro del centro de mando físico. Las fuentes de vídeo pueden transportarse a través de la infraestructura de red o fibra y asignarse a diferentes destinos de visualización según los requisitos operativos.
En una sala de mando típica, un operador puede necesitar llamar a una estación de trabajo a una pantalla de escritorio, mover otra fuente a la videowall principal y cambiar rápidamente entre diferentes sistemas de información durante un incidente. El KVM distribuido proporciona el marco de conmutación y presentación necesario para estas operaciones.
Este modelo es especialmente efectivo cuando la fuente es un ordenador, servidor, grabador u otro dispositivo con una interfaz de vídeo local predecible. La dificultad aparece cuando el recurso es ya un flujo de vídeo de red en lugar de una señal de vídeo física convencional.
Los centros de mando modernos dependen cada vez más del vídeo procedente de sistemas situados fuera de la propia sala. Una plataforma de vigilancia puede gestionar cámaras distribuidas por toda una ciudad, un sitio industrial o una red de transporte. Una plataforma de videoconferencia puede proporcionar imágenes de reuniones remotas. Un dron o un vehículo de mando móvil pueden devolver continuamente vídeo en directo desde un lugar de incidente. Los sistemas de comunicaciones unificadas también pueden contener terminales de vídeo basados en SIP que los operadores necesitan mostrar de inmediato.
Si cada uno de estos sistemas se convierte por separado en una fuente KVM física, el número de interfaces y dispositivos intermedios puede aumentar rápidamente. Por lo tanto, la capa KVM funciona de manera más efectiva cuando permanece centrada en la interacción en la sala de mando, mientras que otra capa se encarga del acceso a vídeo nativo de red.
Esta separación también es valiosa para la planificación del sistema. El número de puestos de operador y salidas de gran pantalla no necesariamente tiene que crecer al mismo ritmo que el número de cámaras disponibles o fuentes de vídeo remotas. Un centro de mando puede tener acceso a decenas de miles de canales de vídeo, mientras que solo un pequeño porcentaje se visualiza simultáneamente. En lugar de tratar cada flujo disponible como una entrada física permanentemente ocupada, el sistema puede convocar el recurso de red necesario cuando un operador, un incidente o una tarea de despacho lo necesite.

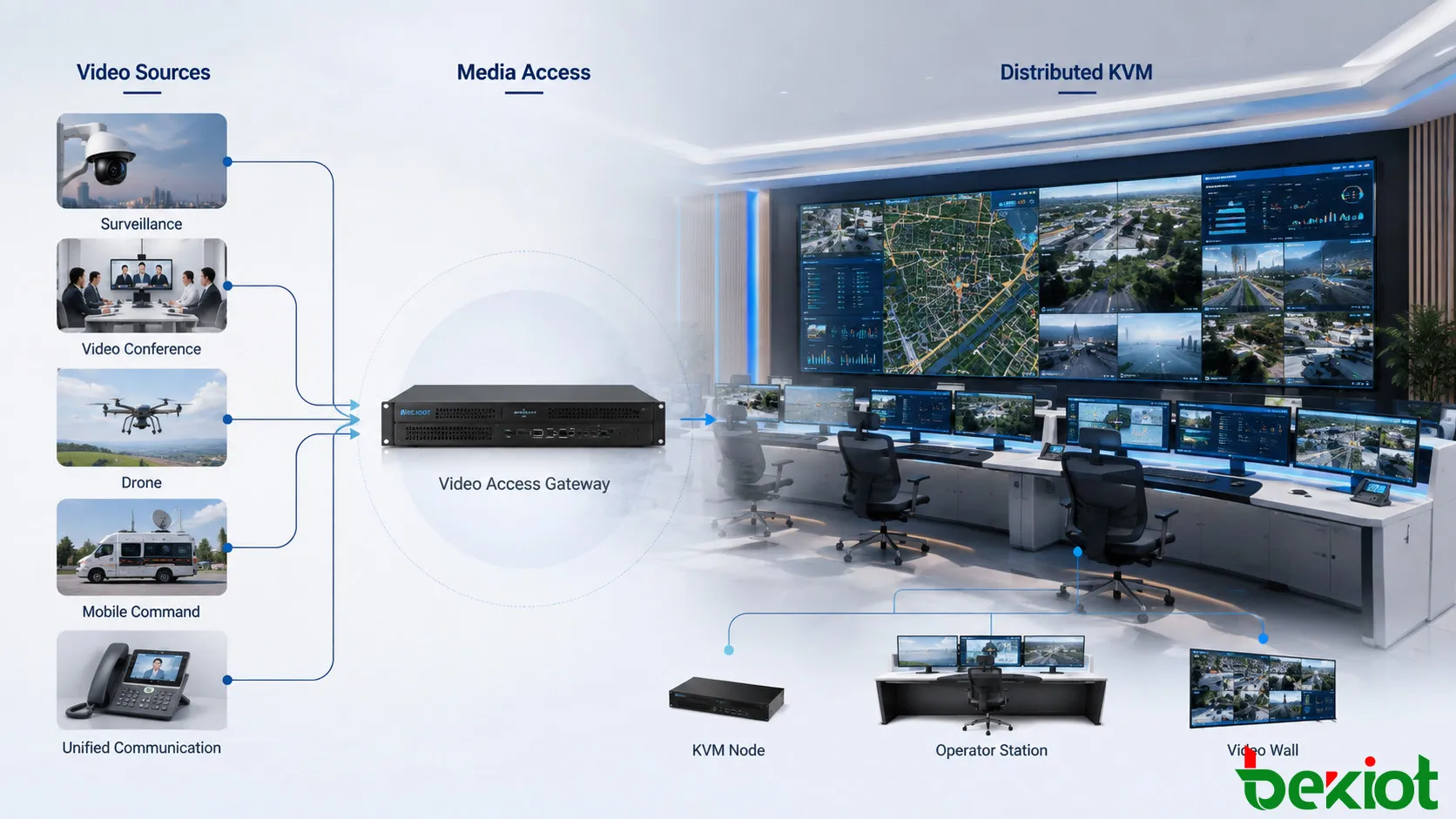

Construcción de una capa de acceso a medios unificada
Un centro de mando escalable puede colocar una puerta de enlace de acceso a vídeo o un servicio de medios entre los sistemas de vídeo externos y la red KVM distribuida. Su propósito no es reemplazar la conmutación KVM. En cambio, proporciona un punto de entrada y salida común para los recursos de vídeo de red.
Los sistemas externos entregan primero sus flujos a la capa de medios a través de sus interfaces de red existentes. La capa de medios identifica la fuente requerida, recibe o extrae el flujo, convierte el protocolo o códec cuando es necesario y luego proporciona un flujo compatible al entorno KVM.
Esto crea una división de responsabilidades más clara. Los sistemas de vigilancia, conferencias, vídeo móvil y comunicaciones continúan realizando sus tareas originales. La capa de medios maneja la integración y compatibilidad de flujos. El KVM distribuido sigue siendo responsable de distribuir los recursos visuales resultantes a los operadores y pantallas.
La arquitectura es particularmente útil cuando un centro de mando debe agregar continuamente nuevos sistemas de vídeo. En lugar de reconstruir la infraestructura KVM cada vez que se introduce una nueva plataforma, el nuevo recurso puede adaptarse primero en la capa de acceso a medios. Una vez que se ha convertido a un formato que el lado KVM pueda reconocer, se convierte en otro recurso disponible dentro del entorno de mando.
El resultado es un flujo de trabajo más unificado. Los operadores no necesitan entender cómo cada sistema original entrega el vídeo. Solo necesitan acceso a los recursos requeridos para la supervisión, el despacho y la respuesta a incidentes.
Desde una perspectiva de ingeniería, este diseño por capas también puede reducir el acoplamiento innecesario entre sistemas. Los cambios en una plataforma de vigilancia, un sistema de comunicaciones de vídeo o una fuente de vídeo de campo no requieren automáticamente cambios correspondientes en toda la red KVM. Mientras la capa de acceso a medios pueda seguir obteniendo y normalizando el flujo requerido, el flujo de trabajo de presentación en la sala de mando puede permanecer en gran medida sin cambios.
Conexión de vídeo de vigilancia y conferencias
Los sistemas de vigilancia son una de las fuentes más importantes en un centro de mando. Los proyectos grandes pueden involucrar miles o incluso decenas de miles de cámaras. Integrar directamente cada cámara a través de una ruta de codificación de hardware independiente es difícil de mantener y puede hacer que la expansión posterior sea innecesariamente complicada.
Una capa de medios unificada puede conectarse directamente a cámaras de red seleccionadas o comunicarse con una plataforma de vigilancia de vídeo existente. Cuando la plataforma upstream ya mantiene directorios de cámaras y estructuras organizativas, esos recursos pueden recuperarse a través de la plataforma en lugar de recrear cada relación de cámara dentro del sistema KVM.
Los flujos requeridos pueden entonces convertirse a un formato adecuado para la decodificación KVM descendente. RTSP se usa ampliamente para este tipo de entrega de vídeo. Cuando el recurso de vigilancia original se adquiere a través de otro método de acceso, la capa de medios puede normalizar el flujo antes de presentarlo al entorno KVM.
La selección de recursos es particularmente importante en grandes despliegues de vigilancia. El centro de mando normalmente no necesita decodificar cada cámara continuamente. Los operadores pueden recuperar vídeo según el área geográfica, el tipo de evento, el grupo de cámaras o la tarea operativa. Las imágenes relevantes pueden entonces asignarse a las pantallas de los operadores, puestos de investigación o diseños de pantalla grande a medida que se desarrolla la situación.
La videoconferencia introduce un modelo de integración diferente. En un despliegue básico, un terminal de conferencia puede conectarse al sistema KVM distribuido como una fuente de vídeo física convencional. Este enfoque es adecuado cuando el centro de mando solo necesita mostrar la salida del terminal.
Una integración más profunda puede, en cambio, tener lugar a nivel de medios. Una MCU de conferencias o una plataforma de conferencias relacionada puede proporcionar vídeo de reunión mezclado como un flujo de red. Ese flujo puede introducirse directamente en el entorno de medios del centro de mando, reduciendo la dependencia de una salida de vídeo física dedicada para cada recurso de conferencia.
Este enfoque es útil cuando la videoconferencia y la visualización del centro de mando necesitan operar como partes de un mismo flujo de trabajo de información en lugar de como sistemas completamente separados. Durante un incidente importante, por ejemplo, los participantes de la conferencia, las imágenes de vigilancia y el vídeo de campo remoto pueden presentarse dentro del mismo entorno de mando para que los tomadores de decisiones puedan comparar información visual en vivo mientras se comunican con los equipos remotos.
Incorporación de vídeo de campo a las operaciones
Los centros de mando necesitan cada vez más imágenes en tiempo real de ubicaciones más allá de la cobertura de vigilancia fija. Los drones, vehículos de mando móviles y otros sistemas de vídeo remotos se utilizan con frecuencia durante la respuesta a emergencias, inspecciones de infraestructura, operaciones de seguridad y grandes eventos públicos.
Estas fuentes son diferentes de las cámaras fijas porque la ruta de comunicación puede cambiar a medida que el equipo de campo se mueve. Algunos dispositivos envían vídeo al centro de mando, mientras que otros sistemas permiten que el centro solicite un flujo. Por esta razón, depender de un solo método de entrega de vídeo puede restringir la interoperabilidad.
Una capa de acceso a medios diseñada para vídeo heterogéneo debe ser capaz de trabajar con métodos comunes de transmisión y comunicación como RTMP, RTSP, SIP y GB28181. El soporte de varias interfaces permite que el centro de mando acepte vídeo de una gama más amplia de equipos de campo sin crear una arquitectura de integración separada para cada categoría de dispositivo.
La adaptación de medios también es importante porque el flujo entrante puede no coincidir con las capacidades del decodificador KVM descendente. El vídeo de los dispositivos de campo puede diferir en códec, resolución, velocidad de fotogramas y bitrate. La capa de integración puede normalizar estas características antes de reenviar el flujo al sistema de visualización del centro de mando.
Esto crea una ruta práctica desde la escena del incidente hasta el operador. Un dron puede proporcionar una vista aérea, un sistema montado en vehículo puede enviar vídeo desde una unidad de respuesta móvil, y las cámaras de vigilancia fijas pueden proporcionar el contexto circundante. Una vez que estas fuentes se han convertido en vídeo de red compatible, el sistema KVM puede distribuirlas a las posiciones de operador requeridas o a las pantallas grandes.
Para aplicaciones de emergencia, el valor no solo radica en recibir un flujo de vídeo remoto, sino también en hacerlo inmediatamente utilizable dentro del flujo de trabajo de mando existente. El vídeo de campo debe ser capaz de ser convocado junto con mapas, imágenes de vigilancia, interfaces de comunicación y aplicaciones de negocio, permitiendo a los operadores comparar información sin cambiar repetidamente entre plataformas no relacionadas.

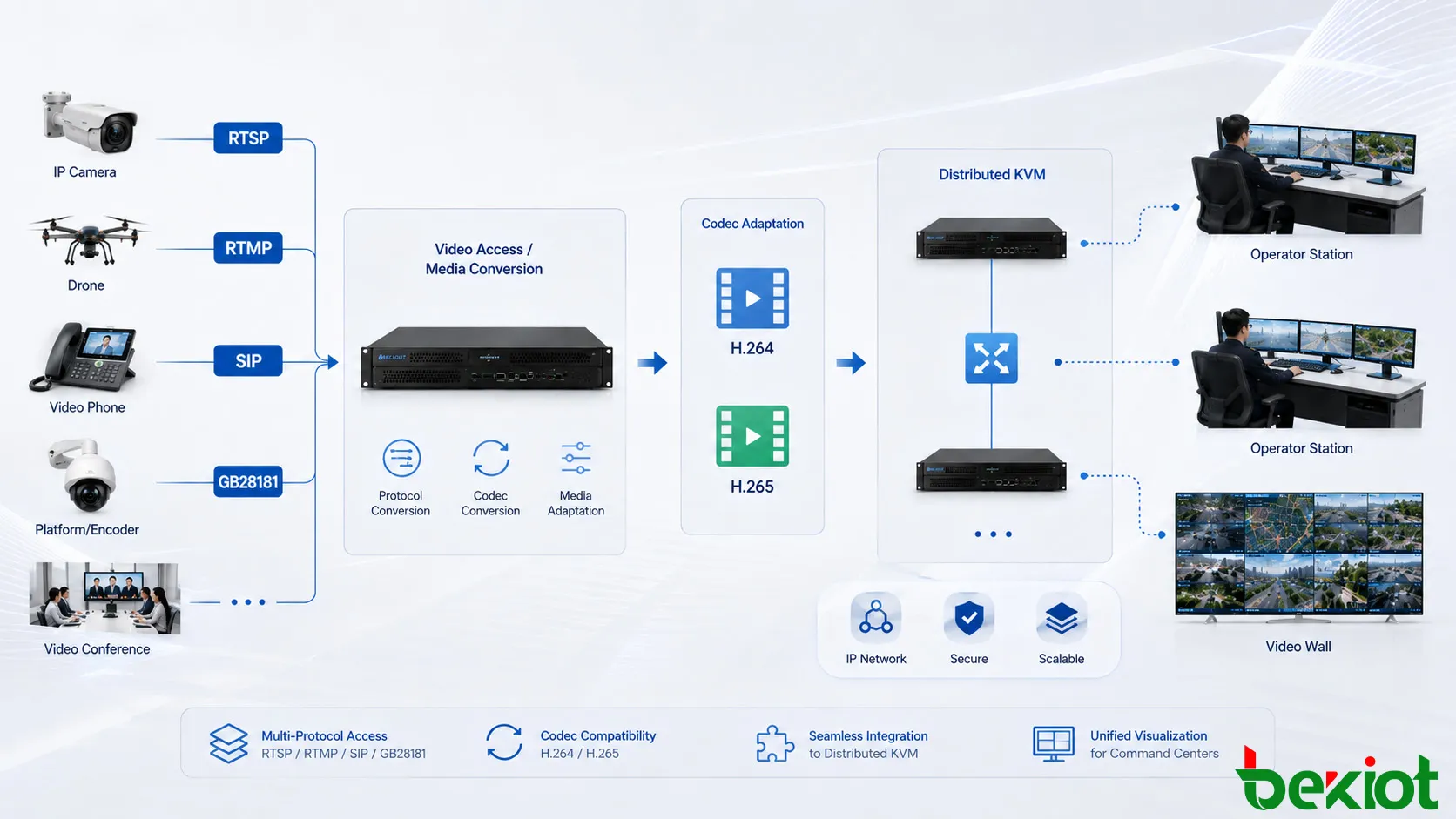

Resolución de diferencias de protocolo y códec
La integración de vídeo no se logra simplemente porque dos sistemas estén conectados a la misma red. Los sistemas de envío y recepción también deben ponerse de acuerdo sobre cómo se codifica, transporta y presenta el vídeo.
H.264 y H.265 son comunes en entornos de vigilancia y vídeo en tiempo real. Una fuente puede generar H.265 mientras que un punto final o aplicación descendente está diseñado alrededor de H.264. En esa situación, puede ser necesaria la conversión de códec antes de que el flujo pueda ser utilizado de manera confiable por el sistema de destino.
Las diferencias de protocolo crean un problema similar. Un sistema de comunicación de vídeo basado en SIP y un flujo de trabajo de vídeo KVM orientado a RTSP no utilizan el mismo modelo de señalización incluso si ambos transportan vídeo IP. Convertir vídeo SIP en un flujo accesible por RTSP permite que el vídeo del sistema de comunicación esté disponible para los decodificadores KVM sin cambiar la función original de la plataforma de comunicación.
La conversión opuesta también puede ser útil cuando los medios necesitan moverse desde un entorno orientado a RTSP hacia un sistema basado en SIP. De esta manera, la capa de medios actúa como un límite de interoperabilidad en lugar de forzar a cada plataforma conectada a soportar la interfaz nativa de todos los demás sistemas.
La resolución, la velocidad de fotogramas y el bitrate también pueden necesitar ajuste durante este proceso. El objetivo no es aplicar configuraciones idénticas a cada flujo, sino crear un perfil de medios que la aplicación receptora pueda procesar correctamente.
La planificación de la red debe considerarse al mismo tiempo. Los flujos de alta resolución pueden consumir un ancho de banda significativo cuando se abren muchos canales simultáneamente. Por lo tanto, el número de flujos simultáneos, la calidad de imagen requerida y la capacidad de red disponible deben evaluarse conjuntamente. Esto es especialmente importante cuando el vídeo se transmite entre sitios remotos, centros de mando y redes de campo, en lugar de permanecer dentro de una única red de área local.
Integración con comunicaciones unificadas
Un centro de mando moderno a menudo combina la supervisión visual con la voz, las llamadas de vídeo y las comunicaciones de despacho. Las plataformas de comunicaciones unificadas pueden incluir videoteléfonos, terminales de comunicación inteligentes y otros extremos basados en SIP que contienen vídeo en tiempo real útil.
Estos recursos son valiosos durante la respuesta coordinada porque los operadores pueden necesitar colocar el vídeo de comunicación junto a las imágenes de vigilancia o las alimentaciones de campo en el mismo entorno de visualización de mando. Sin embargo, los terminales de comunicación normalmente están diseñados para sesiones interactivas en lugar de para la distribución continua de vídeo KVM.
Una capa de conversión de medios proporciona el puente entre estos modelos operativos. El vídeo basado en SIP puede convertirse en un flujo que los recursos KVM descendentes puedan recibir. El códec, la resolución, la velocidad de fotogramas y el bitrate también pueden adaptarse cuando el sistema de comunicación y el sistema de visualización utilizan diferentes requisitos de medios.
El centro de mando puede, por lo tanto, combinar varias categorías de información previamente independientes. La vigilancia fija proporciona monitoreo continuo, las conferencias apoyan la colaboración remota, el vídeo móvil proporciona imágenes del campo y las comunicaciones unificadas añaden información visual desde los extremos de comunicación.
El KVM distribuido desempeña entonces el papel para el que está mejor preparado: decidir dónde deben mostrarse esos recursos y hacerlos disponibles para el operador o pantalla de mando correctos.
Esto es particularmente útil en entornos de mando multid departamentales. Los equipos de seguridad, operaciones, respuesta a emergencias y gestión pueden utilizar diferentes sistemas de comunicación y vídeo en el trabajo diario, pero los incidentes mayores a menudo requieren que esos recursos se vean juntos. Un marco de acceso visual común reduce la necesidad de construir una ruta de visualización separada para cada departamento.
Planificación para el crecimiento y la fiabilidad
La escalabilidad debe considerarse desde el inicio de un proyecto de centro de mando KVM distribuido. El número de fuentes de vídeo conectadas puede aumentar mucho más rápido que el número de puestos de operador físicos. Nuevas áreas de vigilancia, puntos de monitoreo temporales, sistemas de conferencias adicionales y dispositivos de vídeo móviles pueden introducirse después de que el centro de mando haya entrado en funcionamiento.
Una arquitectura modular facilita la gestión de este crecimiento. Los sistemas externos pueden permanecer dentro de sus propios dominios operativos mientras la capa de integración de medios proporciona acceso controlado a los recursos seleccionados. El entorno KVM solo necesita manejar los flujos que realmente se requieren para las tareas actuales de visualización y despacho.
La fiabilidad también depende de evitar rutas de señal de un solo propósito innecesarias. Cuando sea posible, la arquitectura de red, los servicios de medios y la distribución KVM deben diseñarse de modo que una falla en una fuente de vídeo externa o aplicación no afecte a los recursos no relacionados del centro de mando. La segmentación de la red, la planificación del ancho de banda y las rutas redundantes pueden considerarse según la importancia y la escala del proyecto.
La organización centralizada de recursos puede mejorar aún más la operación diaria. En lugar de que los operadores recuerden direcciones de dispositivos individuales o cambien manualmente entre muchas plataformas independientes, las cámaras y otras fuentes de vídeo pueden organizarse según la ubicación, el departamento o el propósito operativo. Esto facilita la búsqueda de la imagen requerida durante el monitoreo de rutina así como durante la respuesta a emergencias.
Una arquitectura de centro de mando más flexible
El principio de diseño central es evitar forzar al sistema KVM distribuido a resolver directamente todos los problemas de compatibilidad de vídeo externo. KVM proporciona una base efectiva para la distribución de recursos dentro de las salas de control y centros de mando, especialmente cuando ya se dispone de redes IP o de fibra de alta capacidad. Sin embargo, el vídeo de red externo introduce un conjunto separado de requisitos.
Al agregar una capa unificada de acceso a vídeo y conversión de medios, los sistemas de vigilancia, las plataformas de videoconferencia, los drones, los vehículos de mando móviles y los terminales de comunicaciones unificadas pueden conectarse a través de una ruta de integración consistente. Los recursos RTSP, RTMP, SIP y GB28181 pueden incorporarse a la arquitectura, mientras que las diferencias H.264 y H.265 pueden manejarse cuando se requiera conversión.
Esta separación hace que la solución global sea más fácil de extender. La capa KVM continúa gestionando la sala de mando, mientras que la capa de medios se concentra en el acceso a vídeo externo, la conversión de flujos y la interoperabilidad. A medida que se introducen sistemas de vídeo adicionales, pueden integrarse sin cambiar el modelo operativo fundamental del centro de mando.
Más importante aún, la arquitectura permite que el centro de mando gestione el vídeo como un recurso operativo en lugar de como una colección de entradas físicas aisladas. Los operadores pueden convocar la información requerida para una tarea específica, mostrarla en el asiento o videowall adecuado, y combinar múltiples fuentes a medida que la situación cambia.
Para proyectos que deben combinar grandes redes de vigilancia con conferencias, vídeo móvil y comunicación en tiempo real, este enfoque por capas transforma el KVM distribuido de un sistema de distribución de señales local en parte de un entorno de mando y despacho visual más amplio.
Preguntas frecuentes
¿Se pueden conectar grabadores corporales y unidades de vigilancia portátiles?
Sí. Estos dispositivos pueden introducirse cuando se pueda acceder a sus flujos de vídeo de red a través de la capa de integración de medios. Sus flujos pueden entonces convertirse a un formato adecuado para el entorno del centro de mando descendente.
¿Puede la misma arquitectura aceptar fuentes de transmisión en vivo de vídeo?
Sí. Las fuentes de transmisión en vivo de red pueden incorporarse junto con el vídeo de vigilancia y comunicación cuando el método de transmisión relevante sea compatible con la capa de acceso a medios.
¿Se puede enviar el vídeo del centro de mando a una MCU de conferencia?
Sí. La integración no tiene que limitarse a recibir vídeo de conferencia. Los recursos de vídeo seleccionados del centro de mando también pueden agregarse y entregarse a una MCU de conferencia cuando la conversión de medios requerida esté disponible.
¿Se puede utilizar un flujo externo como entrada de videoconferencia?
Sí. Además de los puestos de trabajo de los operadores y las pantallas grandes, un flujo de vídeo de red adaptado puede entregarse a un flujo de trabajo de conferencia cuando la interfaz de destino y el formato de medios sean compatibles.
