Los sistemas de videovigilancia a gran escala utilizan comúnmente GB28181 para organizar cámaras, NVR y recursos de monitoreo multinivel bajo una plataforma centralizada. Sin embargo, los sistemas de comunicación unificada y de emergencia se construyen más comúnmente alrededor de SIP estándar. Aunque GB28181 también utiliza SIP como parte de su arquitectura de señalización, no es directamente equivalente a un sistema de comunicación SIP convencional. Cuando estos dos entornos necesitan trabajar juntos, una puerta de enlace GB28181 a SIP proporciona una capa de interoperabilidad práctica sin requerir un extenso rediseño de ninguna de las plataformas existentes.

La puerta de enlace puede obtener recursos de vigilancia de una plataforma GB28181 existente, traducir canales de cámara seleccionados en recursos de video accesibles por SIP, adaptar flujos H.264 y H.265 cuando sea necesario, y proporcionar salidas de medios adicionales como FLV, HLS, WebRTC, RTMP y RTSP. Esto hace posible integrar cámaras fijas y otras fuentes de video en consolas de despacho, aplicaciones de comando de emergencia y otros flujos de trabajo de comunicación basados en SIP.

Por qué se necesita una capa de interfuncionamiento

Una plataforma de vigilancia tradicional y un sistema de comunicación unificada están diseñados en torno a objetivos operativos diferentes. El lado de vigilancia se centra en organizar cámaras, acceder a video en vivo y gestionar un gran número de recursos de monitoreo. El lado de comunicación se centra en llamadas, operaciones de despacho e interacción en tiempo real entre usuarios y terminales.

GB28181 proporciona un marco estandarizado para redes de vigilancia y es particularmente útil cuando los recursos de video están distribuidos en diferentes regiones o niveles administrativos. Una plataforma GB28181 puede mantener un directorio de dispositivos y organizar un gran número de cámaras, canales NVR y otros recursos de video.

Las plataformas de comunicación basadas en SIP utilizan un modelo de servicio diferente. Un terminal SIP normalmente se trata como un extremo de comunicación invocable. Cuando un despachador selecciona un extremo, el sistema espera un proceso de señalización SIP para establecer la sesión. Una cámara gestionada por una plataforma de vigilancia GB28181 no se presenta automáticamente al sistema de comunicación de esta forma.

Esta diferencia se convierte en un problema práctico en proyectos de comando de emergencia y comunicaciones convergentes. Los operadores pueden tener acceso a teléfonos, terminales de despacho y otros usuarios SIP, mientras que el video de vigilancia en vivo permanece aislado dentro de una plataforma de monitoreo separada. Sin un mecanismo de interfuncionamiento, cambiar entre los dos sistemas añade pasos operativos y limita la capacidad de combinar información de comunicación y video en un solo flujo de trabajo.

Desarrollar una interfaz de software directa entre los dos sistemas es posible, pero puede requerir una adaptación sustancial de protocolos, procesamiento de medios y pruebas de compatibilidad. Una puerta de enlace dedicada reduce esta carga de integración al manejar las diferencias de protocolo y medios entre los entornos GB28181 y SIP.

Conversión de recursos de vigilancia en puntos finales SIP

La conversión de protocolos es la función central de la solución. En lugar de pedir al sistema de comunicación unificada que comprenda directamente toda la estructura de vigilancia GB28181, la puerta de enlace interpreta los recursos de video en un lado y presenta los canales requeridos al entorno SIP en el otro.

La puerta de enlace puede conectarse a una plataforma GB28181 existente y obtener su estructura de recursos de video. Esto es particularmente útil para proyectos donde ya se ha desplegado una red de vigilancia y contiene un gran número de cámaras. La plataforma existente sigue siendo responsable de la organización de vigilancia, mientras que la puerta de enlace selecciona y expone los recursos que necesitan participar en el sistema de comunicación.

Los recursos de cámara pueden entonces mapearse en una forma que la plataforma SIP pueda utilizar. Desde la perspectiva de un sistema de despacho, un canal de vigilancia seleccionado puede comportarse más como un punto final de video invocable. El despachador no necesita comprender el proceso de señalización GB28181 subyacente cada vez que se requiere video.

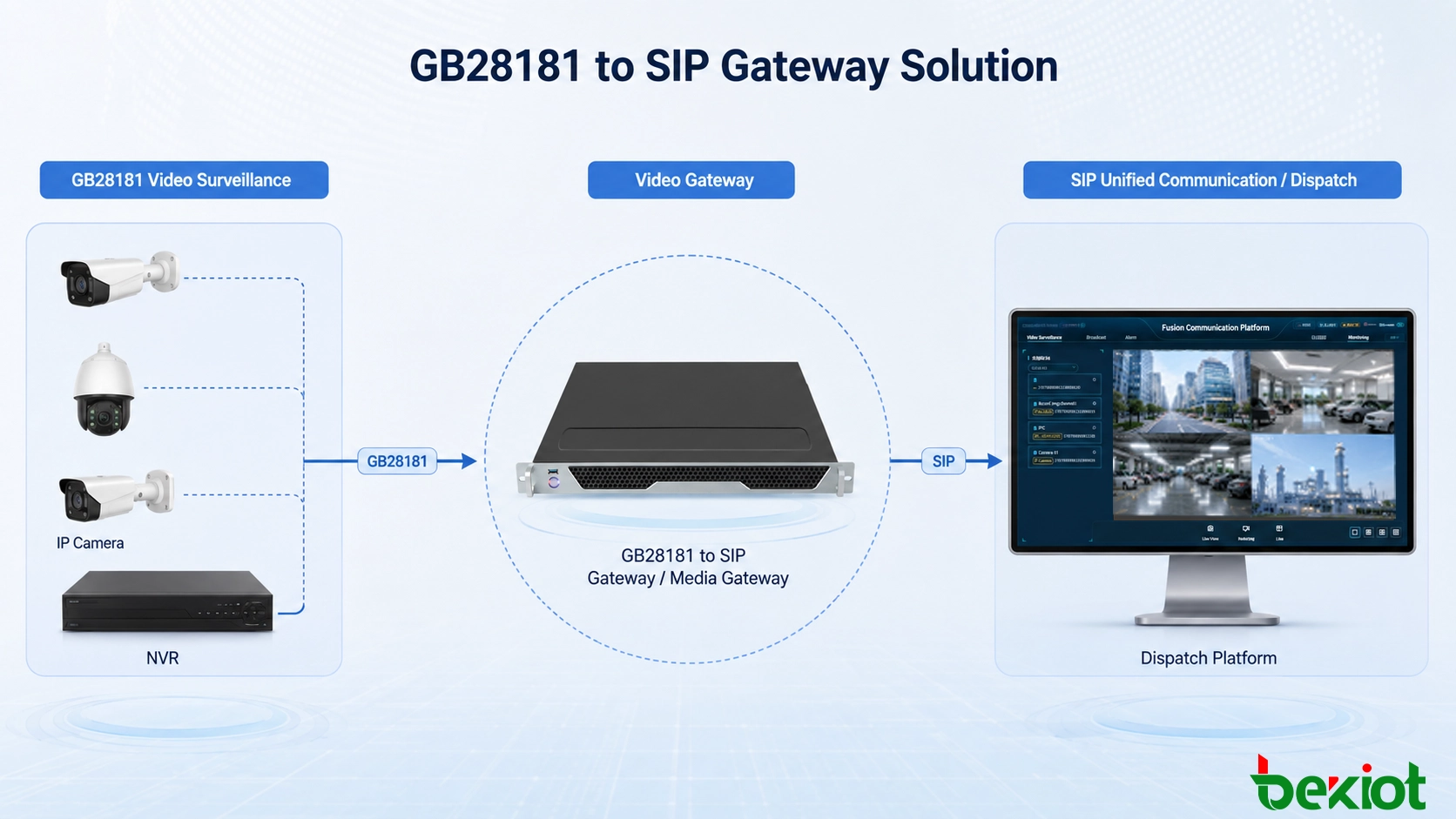

Una interacción típica puede organizarse de la siguiente manera:

• La puerta de enlace se conecta a la plataforma de video GB28181 existente y lee los recursos de vigilancia disponibles.

• Las cámaras o canales de video requeridos se mapean para su uso por el entorno de comunicación SIP.

• Un terminal de despacho u otro punto final SIP autorizado inicia un flujo de trabajo de comunicación estándar.

• La puerta de enlace traduce la solicitud a la señalización requerida en el lado de vigilancia.

• El flujo de cámara correspondiente se obtiene y se entrega a la aplicación de comunicación.

Este enfoque preserva el papel de la plataforma de vigilancia existente mientras añade un puente controlado hacia el sistema de comunicación. Evita la necesidad de reestructurar completamente la gestión de cámaras simplemente porque el video necesita aparecer dentro de una aplicación de despacho.

Acceso flexible a recursos de video existentes

Una puerta de enlace útil debe soportar más de un método de acceso a vigilancia porque los proyectos reales rara vez se construyen en torno a un solo tipo de dispositivo.

En un despliegue grande, el método preferido suele ser conectarse a la plataforma GB28181 existente. La plataforma puede contener ya miles de recursos de vigilancia y mantener su propia jerarquía de dispositivos. En lugar de conectar cada cámara por separado, la puerta de enlace puede utilizar esa estructura existente como fuente de recursos de video.

Esto permite que el proyecto retenga la relación de gestión existente entre cámaras, NVR y la plataforma de monitoreo. También simplifica la expansión posterior porque los nuevos recursos de video gestionados pueden seguir organizándose a través del sistema de vigilancia en lugar de reconstruirse de forma independiente dentro de la plataforma de comunicación.

Otros proyectos pueden no tener una plataforma GB28181 completa en cada sitio. En estos casos, la puerta de enlace también se puede utilizar con NVR o cámaras IP compatibles como fuentes de acceso. Esto es útil para sitios remotos más pequeños, ubicaciones de monitoreo temporales o proyectos donde solo se necesitan introducir cámaras seleccionadas en el entorno de comunicación unificada.

Por lo tanto, la arquitectura de acceso se puede seleccionar según la red existente:

• Acceso a nivel de plataforma: adecuado para sistemas de vigilancia GB28181 establecidos con directorios de recursos centralizados.

• Acceso a nivel de NVR: adecuado cuando múltiples canales de cámara locales ya están concentrados en un grabador.

• Acceso a nivel de cámara: adecuado para cámaras compatibles seleccionadas que necesitan integración directa.

Esta flexibilidad es importante en proyectos de actualización porque reduce el reemplazo innecesario de equipos que ya están funcionando normalmente.

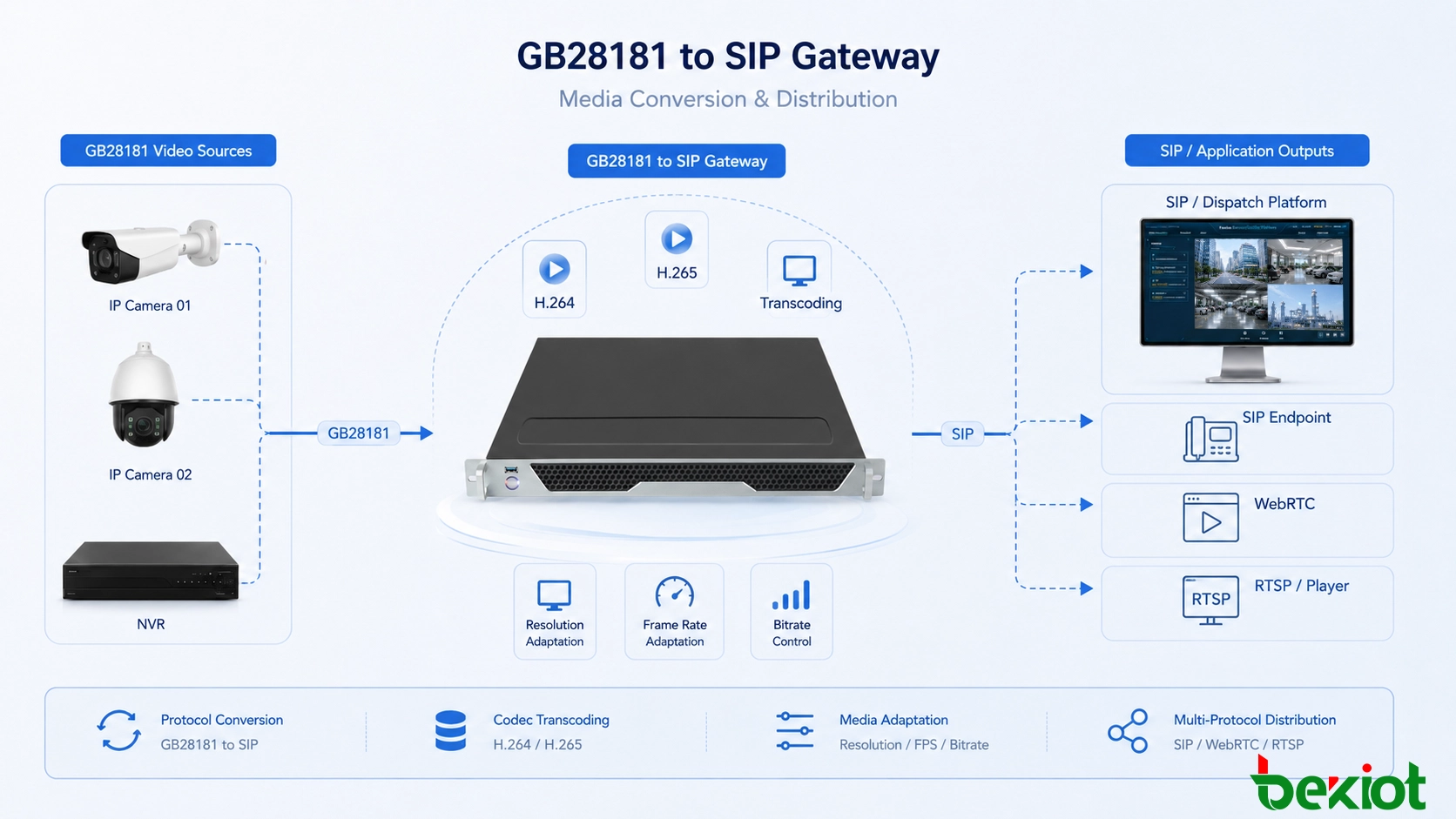

La adaptación de códecs y flujos mejora la compatibilidad

La conversión de protocolos por sí sola no garantiza que el video se muestre correctamente en cada terminal de comunicación. Los sistemas de vigilancia y las aplicaciones de comunicación en tiempo real pueden utilizar diferentes capacidades de codificación y reproducción de video.

H.264 y H.265 son ampliamente utilizados en entornos de vigilancia. H.265 puede reducir los requisitos de ancho de banda para video de vigilancia de alta resolución, pero algunas aplicaciones de comunicación o terminales basados en navegador pueden no soportarlo de la misma manera que el software de monitoreo dedicado.

La puerta de enlace puede proporcionar transcodificación entre H.264 y H.265 cuando sea necesario. Esto permite que una cámara continúe utilizando un modo de codificación adecuado para la red de vigilancia mientras el sistema de comunicación receptor obtiene un flujo que puede decodificar.

La conversión de códec es solo una parte de la adaptación de medios. Diferentes extremos también pueden tener diferentes requisitos de resolución, frecuencia de cuadros y tasa de bits. Una cámara de vigilancia puede estar configurada para grabación de alta calidad, mientras que el mismo flujo puede ser innecesariamente exigente cuando se muestra en una pequeña ventana de despacho a través de una red restringida.

Al adaptar estos parámetros de medios, la puerta de enlace puede crear un flujo más adecuado para el sistema receptor. Esto es especialmente valioso cuando el video se distribuye a diferentes tipos de terminales o cuando los enlaces de comunicación tienen diferentes anchos de banda disponibles.

El objetivo no es simplemente reducir la calidad del video. El propósito es hacer coincidir la fuente de vigilancia con las capacidades y condiciones operativas de la aplicación receptora para que el video siga siendo utilizable durante todo el flujo de trabajo de comunicación.

Una fuente de video puede servir a múltiples aplicaciones

La integración de video a menudo se extiende más allá de una sola llamada SIP. Los centros de comando de emergencia, aplicaciones de navegador, sistemas de visualización en pantalla grande y plataformas comerciales de terceros pueden necesitar acceso al mismo recurso de vigilancia.

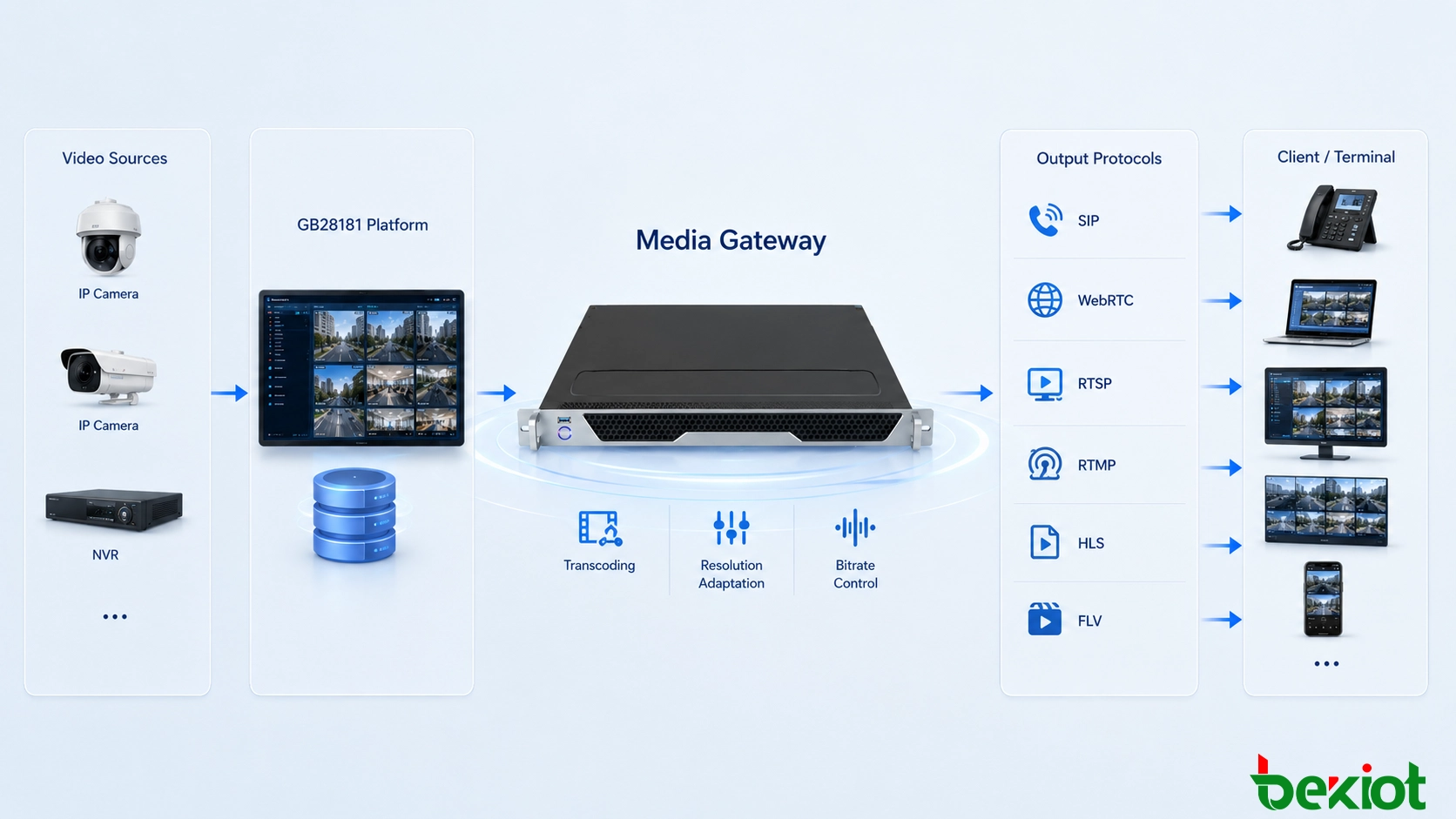

Por esta razón, una puerta de enlace GB28181 a SIP también puede actuar como un punto de distribución de medios. Además de la conectividad GB28181 y la integración orientada a SIP, la capa de medios puede proporcionar formatos y protocolos de transmisión comunes como:

• FLV para aplicaciones web y de transmisión compatibles.

• HLS para distribución de video basada en HTTP.

• WebRTC para escenarios de comunicación basados en navegador con baja latencia.

• RTMP para flujos de trabajo de transmisión y publicación.

• RTSP para aplicaciones que requieren acceso a flujos en tiempo real convencionales.

• Enlace ascendente GB28181 donde los recursos de video necesitan seguir participando en una jerarquía de vigilancia basada en estándares.

Las múltiples opciones de salida reducen la necesidad de desplegar sistemas de conversión separados para cada aplicación. Un solo recurso de vigilancia puede obtenerse del entorno de video existente y luego entregarse en diferentes formas según los requisitos de la plataforma receptora.

Esto es particularmente útil en proyectos de centros de mando donde el mismo incidente puede ser visto simultáneamente por una consola de despacho, una aplicación basada en navegador y una pantalla de visualización grande. En lugar de reconstruir conexiones de cámara independientes para cada subsistema, la puerta de enlace puede proporcionar una capa de integración de medios común.

Llevar video móvil al centro de mando

La misma arquitectura de puerta de enlace de medios puede extenderse más allá de las cámaras CCTV fijas instaladas permanentemente. Las operaciones de emergencia a menudo utilizan fuentes de video temporales y móviles que deben combinarse con los recursos de vigilancia existentes.

Ejemplos incluyen drones, cámaras de vigilancia portátiles y dispositivos de grabación corporales. Estas fuentes pueden desplegarse temporalmente en un lugar del incidente y proporcionar información que las cámaras fijas no pueden capturar.

Una capa de acceso a medios unificada permite introducir estos flujos en el flujo de trabajo de comando junto con las cámaras de vigilancia convencionales. Los operadores pueden entonces ver diferentes fuentes a través del mismo entorno de despacho en lugar de abrir una aplicación separada para cada categoría de dispositivo.

Considere un escenario de respuesta a emergencias en una instalación industrial. Las cámaras fijas pueden proporcionar vistas continuas de entradas, áreas de producción y carreteras circundantes. Una cámara portátil puede posicionarse cerca del incidente, mientras que un dron proporciona una vista general desde arriba. El personal de campo también puede transmitir video a través de equipos de grabación portátiles.

Cuando estas fuentes de video se conectan a través de la capa de integración de medios, el centro de mando puede combinarlas con la comunicación basada en SIP. Un despachador puede comunicarse con el personal mientras revisa simultáneamente los recursos de video relevantes, mejorando el conocimiento situacional sin obligar a los operadores a moverse repetidamente entre sistemas no relacionados.

Diseñar la integración como un flujo de trabajo completo

Un despliegue exitoso debe diseñarse en torno a los flujos de trabajo operativos en lugar de tratar la puerta de enlace como un convertidor de protocolo aislado.

El primer paso es identificar dónde se gestionan los recursos de video existentes. Si una plataforma GB28181 ya proporciona un directorio completo, la integración a nivel de plataforma suele ser más eficiente que conectar cientos de cámaras individualmente. Si solo se involucra un pequeño número de recursos de video, el acceso directo a NVR o cámara puede ser suficiente.

El siguiente paso es determinar cómo los usuarios accederán al video desde el sistema de comunicación. Algunos proyectos solo necesitan imágenes de vigilancia incrustadas en una consola de despacho. Otros requieren llamadas de video SIP, reproducción en navegador, visualización en pantalla grande y acceso a aplicaciones de terceros al mismo tiempo.

La compatibilidad de códecs también debe confirmarse antes del despliegue. La codificación utilizada por las cámaras de vigilancia debe compararse con las capacidades de decodificación de los terminales de despacho, navegadores y otras aplicaciones receptoras. Cuando estas capacidades difieren, la transcodificación puede introducirse solo en los flujos que la necesiten en lugar de cambiar cada cámara.

La capacidad de la red debe considerarse junto con la adaptación de video. Un flujo de cámara adecuado para grabación local puede consumir más ancho de banda del necesario cuando se transmite a través de una WAN. Por lo tanto, la resolución, la frecuencia de cuadros y la tasa de bits pueden planificarse según cómo se utilizará realmente el video.

Finalmente, la puesta en servicio debe probar el flujo de trabajo completo. Los ingenieros deben verificar no solo que la puerta de enlace puede obtener un flujo de cámara, sino también que los usuarios SIP autorizados pueden acceder al canal correcto, que se entrega el códec esperado, que la reproducción de medios es estable y que las interfaces de transmisión externas requeridas funcionan correctamente.

Dónde esta arquitectura añade más valor

La solución es particularmente útil cuando una organización ya tiene sistemas de vigilancia y comunicación independientes que necesitan trabajar juntos sin un reemplazo completo de la plataforma.

En un centro de mando de emergencia, el video de vigilancia puede asociarse con las actividades de despacho para que los operadores se comuniquen mientras visualizan la ubicación afectada. En una instalación industrial, los recursos CCTV existentes pueden introducirse en la consola de comunicación utilizada para el manejo de incidentes y la coordinación operativa.

Las organizaciones con múltiples sitios pueden conservar su jerarquía de vigilancia GB28181 establecida mientras permiten que los recursos seleccionados estén disponibles para una plataforma de comunicación central. También pueden introducirse fuentes de video temporales cuando un incidente requiera cobertura visual adicional.

La principal ventaja arquitectónica es que cada sistema existente puede seguir cumpliendo su función original. La plataforma de vigilancia sigue siendo responsable de organizar los recursos de video, mientras que el sistema de comunicación unificada sigue siendo responsable de la comunicación SIP y los flujos de trabajo de despacho. La puerta de enlace maneja la traducción de protocolos y medios necesaria entre ellos.

Conclusión

Una puerta de enlace GB28181 a SIP proporciona una forma práctica de tender un puente entre dos sistemas que ambos involucran video IP pero utilizan modelos de comunicación diferentes. Puede conectarse a un entorno de vigilancia GB28181 existente, obtener recursos de cámaras y NVR, convertir canales de video seleccionados en puntos finales accesibles por SIP y adaptar los medios cuando la fuente y el destino utilizan diferentes requisitos de codificación.

Más allá de la conversión básica de protocolos, el soporte para transcodificación H.264 y H.265, y el ajuste de la frecuencia de cuadros, la tasa de bits y la resolución ayudan a resolver problemas de compatibilidad reales entre dispositivos de vigilancia y aplicaciones de comunicación. Salidas como FLV, HLS, WebRTC, RTMP, RTSP y GB28181 también permiten que los mismos recursos de video sirvan a una gama más amplia de aplicaciones de mando y visualización.

Para proyectos de comando de emergencia y comunicaciones convergentes, el valor de la puerta de enlace no se limita, por tanto, a conectar dos protocolos. Su papel más importante es crear una capa de interoperabilidad de video reutilizable para que las cámaras fijas, los recursos NVR y las fuentes de video móviles puedan participar en el mismo flujo de trabajo operativo que la comunicación basada en SIP.

Preguntas frecuentes

¿La introducción de una puerta de enlace requiere reemplazar la plataforma de gestión de video existente?

Normalmente, no. La integración puede diseñarse en torno a la jerarquía de vigilancia existente, permitiendo que la plataforma actual continúe gestionando cámaras mientras los recursos seleccionados se exponen a otros sistemas a través de la puerta de enlace.

¿Pueden los permisos de acceso seguir siendo diferentes para los usuarios de vigilancia y comunicación?

Pueden diseñarse por separado, dependiendo de las plataformas circundantes. Los proyectos deben definir qué recursos de video pueden pasar a través de la capa de integración en lugar de exponer automáticamente todo el directorio de vigilancia a cada usuario de comunicación.

¿Se debe transcodificar cada flujo de video?

No necesariamente. La transcodificación es más útil cuando la codificación de la fuente no puede ser decodificada por el extremo receptor o cuando los parámetros de medios originales no son adecuados para la red o aplicación de destino. Evitar conversiones innecesarias puede reducir los requisitos de procesamiento.

¿Se puede utilizar la puerta de enlace cuando el video necesita aparecer en una aplicación web?

Sí, cuando la arquitectura de puerta de enlace seleccionada proporciona una salida de medios compatible con la web, como WebRTC, HLS o FLV. La elección final depende de la latencia, la compatibilidad del navegador y la forma en que está diseñada la aplicación.

¿Qué se debe probar antes de conectar un directorio grande de cámaras?

Es recomendable validar primero canales de cámara representativos, incluyendo diferentes códecs y perfiles de video típicos. Esto puede revelar problemas de señalización, decodificación y compatibilidad de red antes de expandir la integración a un directorio de recursos mucho más grande.
