En muchos proyectos de integración de video, el procesamiento de video tradicional todavía se apoya en cableado HDMI, matrices de conmutación HDMI, monitores locales y conexiones punto a punto dedicadas. Este método puede funcionar en entornos pequeños y fijos, pero se vuelve cada vez más difícil de gestionar cuando un proyecto necesita conectar cámaras de vigilancia, cámaras corporales, drones, videoteléfonos, vehículos de mando móviles, emplazamientos de emergencia y múltiples destinos de visualización o plataformas.

El procesamiento de video basado en IP cambia este modelo. En lugar de llevar cada señal a una matriz HDMI y enviar cada salida mediante cables de video físicos, las fuentes de video pueden recibirse, convertirse, gestionarse, distribuirse y visualizarse a través de protocolos multimedia sobre la red. Para centros de mando, vehículos de comunicaciones de emergencia, polígonos industriales, parques de bomberos empresariales y salas de despacho, esto proporciona una forma más flexible de construir un sistema de video compacto, escalable y gestionado por software.

Por qué las estructuras HDMI tradicionales se vuelven difíciles de ampliar

La integración de video basada en HDMI suele depender del cableado directo entre la fuente de video, el equipo matricial, el decodificador, la pantalla y el sistema de control. Cuando el número de entradas y salidas es limitado, esta estructura es fácil de entender. Sin embargo, en cuanto el proyecto requiere más fuentes, más destinos, más funciones de control o más escenarios de despliegue móvil, la estructura de cableado se complica enormemente.

Este problema es especialmente evidente en los vehículos de mando de emergencia y en las salas de mando compactas. Estos entornos disponen de espacio limitado, requisitos de instalación estrictos y cambios frecuentes en las necesidades operativas. Si se instalan muchos dispositivos y cables HDMI dentro de un armario de un vehículo pequeño, el mantenimiento posterior, la sustitución, la resolución de problemas y la ampliación de funciones se convierten en tareas difíciles.

Otra limitación es que HDMI está concebido principalmente para la transmisión local de señales. No es adecuado de forma natural para la compartición remota en plataformas, la visualización en la nube, el reenvío entre redes, la colaboración multiparte ni la integración con el software de mando y despacho. Cuando es necesario enviar un video a varios sistemas simultáneamente, una estructura puramente basada en HDMI a menudo requiere codificadores, divisores, conversores adicionales y modificaciones manuales del cableado.

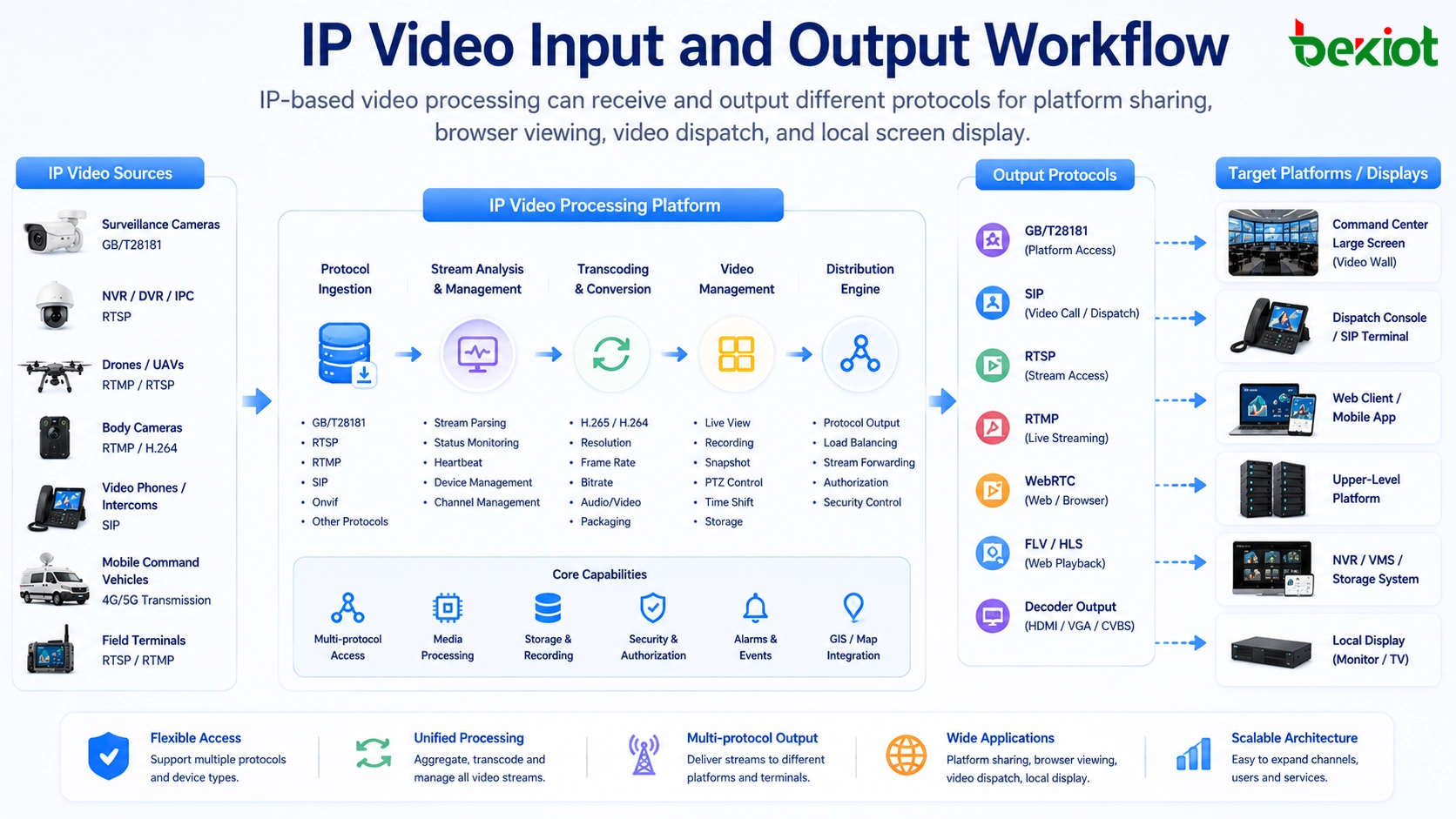

Llevar las fuentes de video directamente a la red

La mayoría de los dispositivos de video modernos ya admiten la transmisión IP de alguna forma. Las cámaras de vigilancia, las cámaras de monitorización portátiles, las cámaras corporales, las pasarelas de video de UAV, los videoteléfonos, las cámaras montadas en vehículos y los terminales de video móviles suelen ofrecer protocolos de streaming estándar o semiestándar. En lugar de convertir todo primero a HDMI, un dispositivo de agregación basado en IP puede recibir estos flujos directamente a través de la red.

Los métodos de acceso habituales incluyen GB/T28181, RTSP, RTMP, SIP y otros protocolos de streaming o comunicación. Estos protocolos permiten que diferentes tipos de equipos de video entren en el mismo entorno de procesamiento multimedia. Una vez que las señales se reciben como flujos IP, el sistema puede realizar una gestión unificada, conversión de protocolos, transcodificación, grabación, previsualización, despacho y distribución.

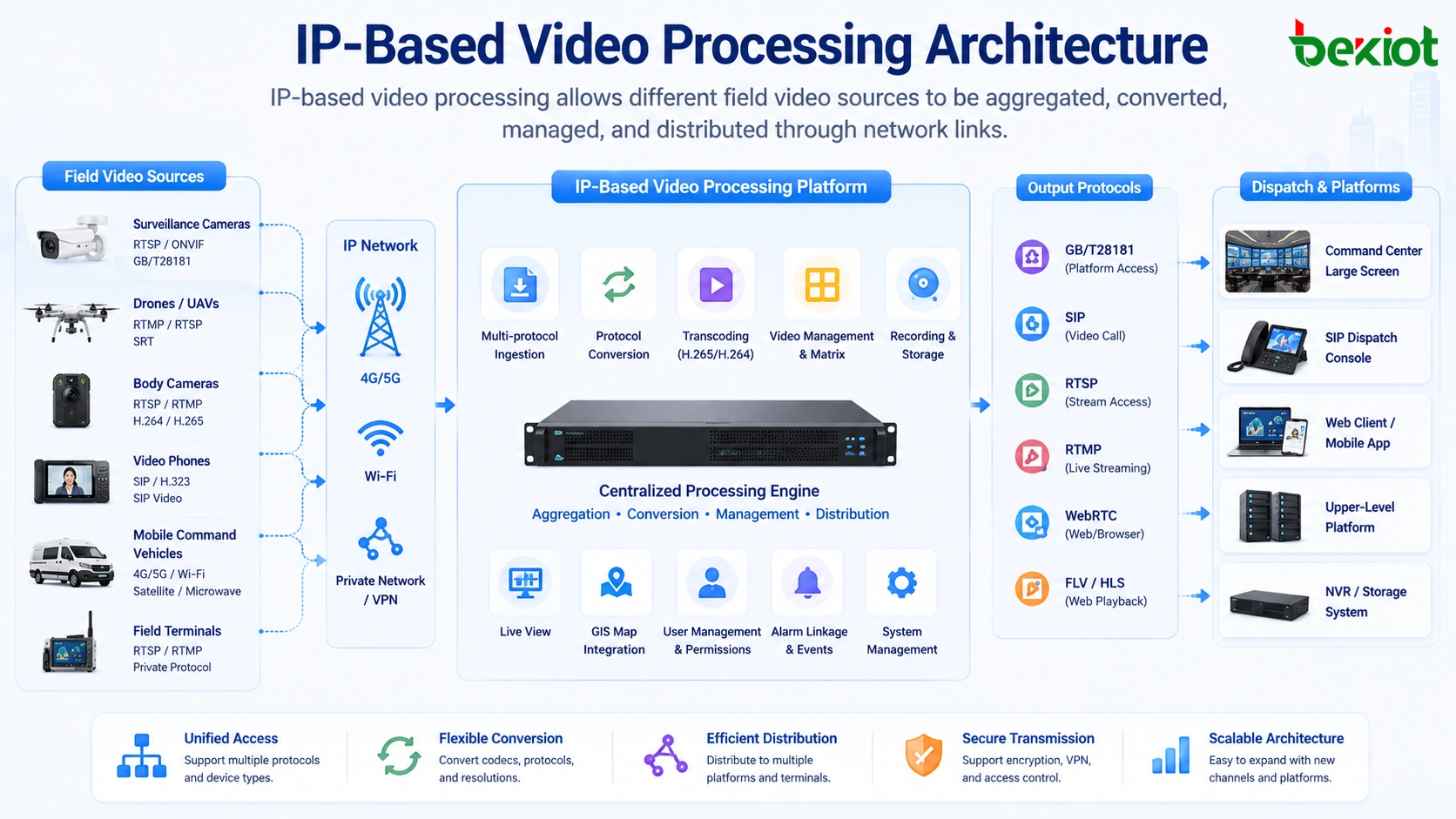

En comparación con el enrutamiento de video físico tradicional, este modelo reduce la dependencia del cableado punto a punto. Un conmutador de red, una interfaz Gigabit o un enlace de fibra pueden transportar múltiples canales de video al mismo tiempo. En diseños de sistema adecuados, un solo dispositivo compacto de agregación de audio y video puede soportar cientos de entradas de video ocupando solo una pequeña cantidad de espacio en rack, como una posición de instalación de 1U.

El valor del procesamiento de video basado en IP no es solo la reducción de cables. Su valor más profundo es que el video se convierte en un recurso de red gestionable que puede enrutarse, convertirse, compartirse, visualizarse, grabarse e integrarse con los flujos de trabajo de despacho.

Entrada más flexible desde dispositivos de campo

En proyectos de respuesta de emergencia, seguridad industrial, mando de transporte e inspección móvil, las fuentes de video rara vez se limitan a un solo tipo de dispositivo. Una plataforma de mando puede necesitar recibir simultáneamente video de vigilancia fija, cámaras de despliegue temporal, imágenes de drones, video vehicular, flujos de cámaras corporales, llamadas de videointercomunicación y terminales móviles remotos.

Una solución de procesamiento de video basada en red puede agregar estas fuentes mediante un acceso definido por software. Los distintos dispositivos pueden conectarse mediante el protocolo más adecuado, en lugar de ser forzados a usar el mismo formato HDMI. Por ejemplo, una cámara de vigilancia puede usar RTSP, una plataforma de video gubernamental puede usar GB/T28181, un terminal de videocomunicación puede usar SIP y un dispositivo de transmisión en directo puede usar RTMP.

Esta flexibilidad es importante porque los equipos de campo suelen ser de distintos fabricantes, utilizan diferentes códecs y emiten diferentes resoluciones, tasas de bits y velocidades de fotogramas. Si la plataforma central no puede manejar estas diferencias, la integración de video se vuelve inestable. Por lo tanto, un sistema de procesamiento IP adecuado debe admitir acceso multiprotocolo, adaptación automática de flujos y conversión de medios.

La salida ya no se limita a las pantallas locales

En los sistemas antiguos, la salida de video solía significar enviar señales HDMI a un monitor, una pantalla grande o un videowall. En los proyectos modernos de mando y comunicaciones, la salida de video es mucho más amplia. Un solo flujo de video puede necesitar ser enviado a una plataforma de nivel superior, una consola de despacho local, un navegador web, un cliente móvil, un servidor de grabación, un sistema experto remoto o un centro de coordinación de emergencias.

La salida basada en IP facilita enormemente esta distribución. El mismo flujo de entrada puede convertirse y reenviarse a diferentes destinos mediante diferentes protocolos. Por ejemplo, un sistema puede emitir video a través de SIP para videocomunicación, a través de GB/T28181 para plataformas de seguridad pública o video gubernamental, a través de WebRTC para visualización en navegador con baja latencia, y a través de FLV u otros formatos para previsualización local y monitorización web.

Cuando un dispositivo de visualización sigue requiriendo HDMI, se puede colocar un decodificador cerca de la pantalla. La transmisión de larga distancia puede mantenerse basada en IP, y el HDMI solo aparece en el punto de visualización final. Esto reduce los largos tendidos de cable HDMI, mejora la flexibilidad de despliegue y permite transmitir video a través de enlaces de red o fibra más largos.

El control por software facilita la gestión del video

Una vez que las señales de video se procesan como flujos IP, la gestión puede pasar de la conmutación física de cables al control basado en software. Los operadores pueden ver las fuentes de video, seleccionar canales, cambiar la disposición, crear vistas de pantalla dividida, enviar flujos a las plataformas, iniciar sesiones de conferencia y gestionar terminales remotos a través de una interfaz unificada.

Esto es mucho más práctico que depender únicamente de la conmutación matricial HDMI. Una matriz tradicional puede conmutar señales, pero normalmente no puede proporcionar videocomunicación completa, conferencias multiparte, reenvío de protocolos, control remoto o coordinación a nivel de plataforma. El procesamiento basado en IP permite que la gestión del video pase a formar parte del flujo de trabajo de comunicaciones en lugar de ser una función separada y meramente de visualización.

Para los centros de mando, esto significa que el operador puede incorporar rápidamente una fuente de video de campo a una pantalla de despacho, compartirla con un experto remoto, enviarla a una plataforma de nivel superior o combinarla con comunicación de voz. Para los vehículos de emergencia, significa que el vehículo puede recibir múltiples fuentes de campo y reenviar el video seleccionado al centro de mando sin reconstruir la estructura de cableado físico.

La conversión de protocolos es el verdadero desafío técnico

La mayor dificultad en la transformación del video IP no es simplemente la transmisión por red. El verdadero desafío es la diversidad de protocolos. Los distintos dispositivos de video pueden usar diferentes protocolos de medios, métodos de autenticación, códecs, resoluciones, tasas de bits, velocidades de fotogramas, formatos de audio y mecanismos de transporte. Incluso cuando dos dispositivos afirman admitir video IP, puede que no sean directamente compatibles entre sí.

Por lo tanto, una plataforma práctica de agregación y procesamiento de video debe resolver varios problemas al mismo tiempo. Necesita recibir diferentes formatos de flujo, identificar los parámetros multimedia, convertir los formatos incompatibles, ajustar la resolución de video cuando sea necesario, adaptar la tasa de bits a las condiciones de la red, sincronizar el audio y el video, y emitir el formato requerido a cada plataforma de destino.

Por ejemplo, un flujo de video de un dron puede necesitar alta compresión para el backhaul remoto, una cámara corporal puede necesitar un enlace ascendente estable en condiciones de red deficientes, una plataforma de vigilancia puede requerir registro GB/T28181 y una pantalla de mando basada en navegador puede requerir WebRTC o una previsualización compatible con la web. Estos requisitos no pueden ser resueltos por una simple matriz HDMI o un codificador básico por sí solos.

Despliegue más reducido con mayor integración

Una de las principales ventajas del procesamiento de video basado en IP es la miniaturización del sistema. En una estructura tradicional, las diferentes funciones pueden requerir equipos matriciales HDMI, codificadores, decodificadores, procesadores de audio, terminales de videoconferencia, servidores de reenvío de flujos y dispositivos de control separados. Esto aumenta el espacio en rack, el consumo de energía, el cableado y la carga de trabajo de mantenimiento.

Con un dispositivo integrado de agregación de audio y video, muchas de estas funciones pueden combinarse en una sola plataforma compacta. El sistema puede recibir video IP, procesar flujos de video, convertir protocolos, soportar videocomunicación, emitir a múltiples plataformas y proporcionar un control unificado desde una única interfaz de software.

Esto es valioso para puestos de mando pequeños, vehículos de mando de emergencia, parques de bomberos empresariales, salas de despacho de polígonos, emplazamientos temporales de emergencia y operaciones móviles. Estos escenarios a menudo necesitan una gran capacidad de integración de video, pero no pueden aceptar grandes armarios, cableado complejo, alto consumo de energía o procesos de mantenimiento pesados.

Mejor soporte para los flujos de trabajo de mando y despacho

La integración de video ya no consiste solo en ver imágenes. En los escenarios de mando modernos, el video debe funcionar conjuntamente con la voz, los mapas, las alarmas, los informes de campo, los contactos de emergencia y los procedimientos de despacho. Un flujo de video puede convertirse en parte del registro de un incidente, una decisión de mando, una consulta remota, una conferencia multiparte o un proceso de coordinación interdepartamental.

Cuando el video está basado en IP, es más fácil conectarlo con las plataformas de despacho y los sistemas de comunicaciones. Una fuente de video de campo puede asociarse a una ubicación, un vehículo, una persona, un evento de alarma o una tarea. Los operadores pueden utilizar el video como parte de la cadena de comunicación completa en lugar de tratarlo como una señal de pantalla aislada.

Por ejemplo, en un vehículo de mando de emergencia, el sistema puede recibir imágenes de dron, video de cámara corporal, señales de cámara vehicular y videollamadas del personal de campo. El operador de despacho puede seleccionar las fuentes clave, crear una disposición de pantalla dividida, abrir una videoconferencia y enviar los flujos importantes al centro de mando. Este flujo de trabajo es difícil de lograr solo con la conmutación HDMI.

Becke Telcom puede integrarse de forma ligera en este tipo de arquitectura a través de sus soluciones convergentes de comunicación y despacho. En proyectos que combinan comunicación SIP, terminales de campo, acceso de video, intercomunicación, alarmas y coordinación de centros de mando, una capa de procesamiento de video basada en IP puede ayudar a la plataforma de despacho a recibir y distribuir la información visual de manera más eficiente.

Comparación con un diseño matricial tradicional

La planificación de la red sigue siendo importante

Aunque el procesamiento de video basado en IP reduce la complejidad del cableado físico, no significa que cualquier red pueda transportar video sin problemas. El tráfico de video requiere una planificación cuidadosa, especialmente cuando se transmiten muchos flujos de alta definición simultáneamente. El ancho de banda, la latencia, la pérdida de paquetes, el jitter, la capacidad del conmutador, el diseño del enlace ascendente, la política de firewall y la configuración de QoS pueden afectar la experiencia de visualización final.

Para las salas de mando locales, se suele recomendar una infraestructura de red Gigabit o superior. Para los vehículos de mando móviles, el sistema puede combinar LAN a bordo, enlaces 4G/5G, enlaces satelitales, puentes inalámbricos privados y acceso de fibra cuando esté disponible. Para emplazamientos remotos, el diseño debe considerar el ancho de banda de subida, la estrategia de compresión, el comportamiento de reconexión y el almacenamiento en búfer local.

Cuando es necesario enviar video a una plataforma de nivel superior, el equipo de proyecto también debe confirmar el protocolo de recepción, el requisito de códec, el método de autenticación, la lógica de registro de canales, la regla de nomenclatura de flujos y la concurrencia de la plataforma. Estos detalles determinan si el video puede conectarse sin problemas una vez que la red física esté lista.

El éxito de un sistema de video IP depende tanto de la capacidad de procesamiento multimedia como del diseño de la red. El soporte de protocolos por sí solo no es suficiente si el ancho de banda, el enrutamiento, la seguridad y la integración con la plataforma no se planifican correctamente.

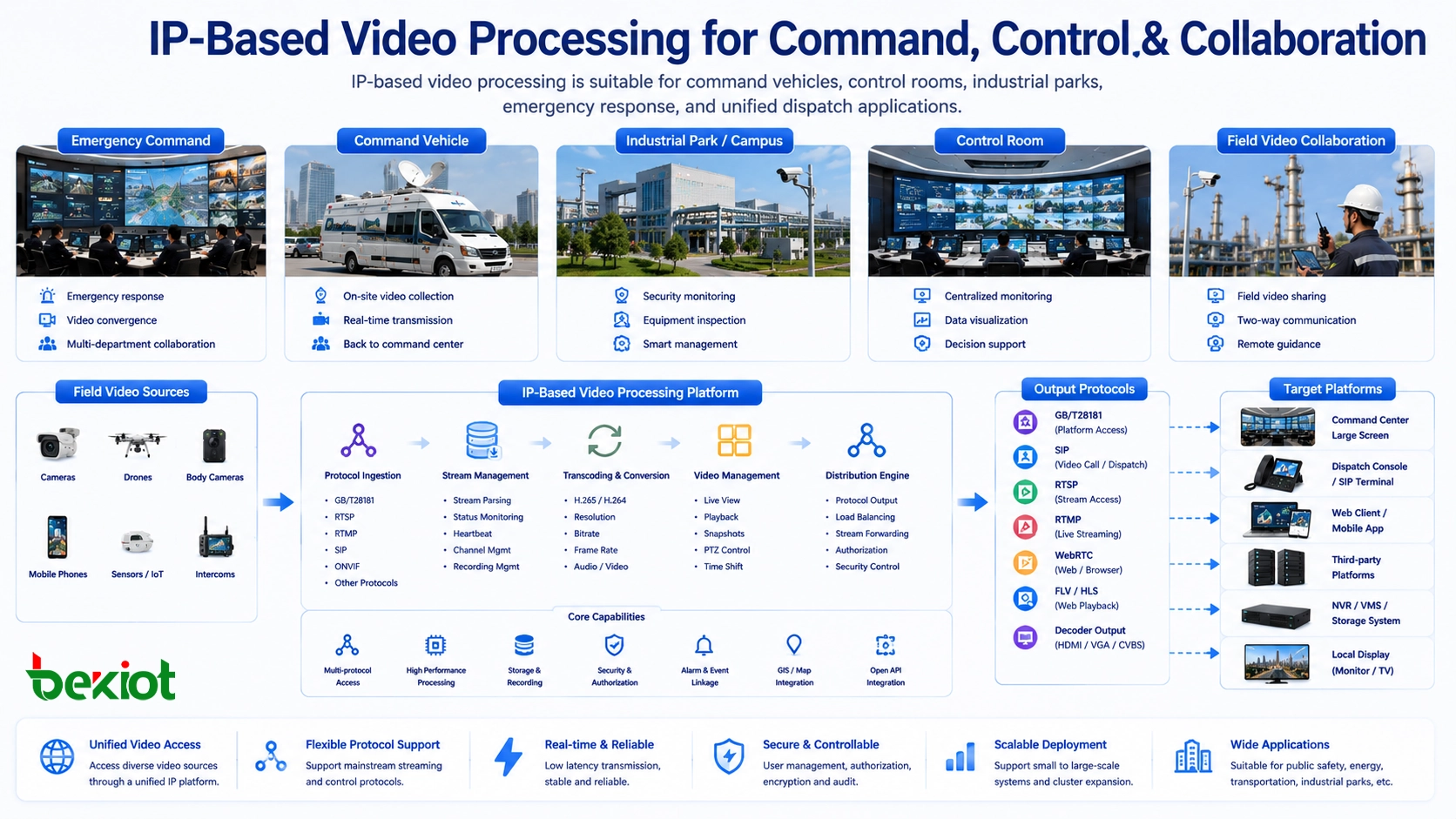

Dónde es más valiosa esta arquitectura

El procesamiento de video basado en IP es especialmente valioso en proyectos que necesitan muchas fuentes de video, distribución flexible, visualización remota, despliegue compacto e integración con sistemas de comunicaciones. Los entornos típicos incluyen vehículos de mando de emergencia, puestos de mando temporales, salas de despacho de seguridad pública, centros de control de polígonos industriales, parques de bomberos empresariales, centros de gestión de tráfico, emplazamientos de operaciones energéticas y salas de seguridad de grandes instalaciones.

En un proyecto de respuesta de emergencia, el sistema puede recibir video de campo móvil y reenviarlo al centro de mando en tiempo real. En un polígono industrial, puede agregar cámaras fijas, terminales de inspección y fuentes de video relacionadas con alarmas. En un proyecto de transporte, puede conectar video vehicular, cámaras de carretera y pantallas de la sala de control. En un gran campus empresarial, puede combinar flujos de trabajo de video, voz, intercomunicación, megafonía y respuesta a incidentes.

El requisito común detrás de estos escenarios no es solo la visualización de video. El requisito real es una toma de decisiones más rápida, una mejor conciencia situacional, una expansión del sistema más sencilla y una coordinación más eficiente entre el personal de campo y el centro de mando.

Lista de comprobación para el diseño del proyecto

Antes de desplegar una solución de procesamiento de video basada en IP, el equipo de proyecto debe primero enumerar todas las fuentes de video requeridas. Esto incluye los tipos de cámara, las marcas de los dispositivos, los protocolos de acceso, la resolución, la tasa de bits, la velocidad de fotogramas, los requisitos de audio, los requisitos de control y si se necesita comunicación bidireccional.

El segundo paso es definir los destinos de salida. Algunos flujos pueden necesitar ir a un videowall, algunos a una interfaz de navegador, algunos a una plataforma GB/T28181 de nivel superior, algunos a un sistema de videocomunicación SIP y algunos a un servidor de grabación o almacenamiento. Cada destino puede requerir diferentes parámetros de codificación y transporte.

El tercer paso es la planificación de la red y la capacidad. El proyecto debe estimar el número de flujos concurrentes, el ancho de banda total, el requisito de enlace ascendente, la demanda de almacenamiento, la carga de decodificación, la capacidad de transcodificación de la CPU o por hardware y el método de conmutación por error. Si el sistema se utiliza en escenarios de emergencia o seguridad industrial, se debe considerar desde el principio la redundancia y los enlaces de respaldo.

El paso final es el diseño operativo. El sistema debe ser fácil de usar para los operadores de despacho. Los operadores deben poder previsualizar las fuentes, cambiar la disposición, enviar flujos, iniciar conferencias, controlar terminales y comprobar el estado del sistema sin tener que lidiar con parámetros de ingeniería complejos durante una emergencia.

Beneficios a largo plazo para los propietarios del sistema

Para los propietarios del sistema, el valor a largo plazo del procesamiento de video basado en IP no es solo una menor complejidad de cableado. También mejora la adaptabilidad del sistema. Cuando se añaden nuevas cámaras, drones, dispositivos móviles o plataformas, el sistema a menudo puede ampliarse mediante configuración de red, adaptación de protocolos o actualización de software en lugar de reconstruir toda la estructura de cableado de video.

También mejora la capacidad de mantenimiento. Los ingenieros pueden monitorizar el estado de los flujos, comprobar el estado en línea de los dispositivos, diagnosticar problemas de protocolo y ajustar los parámetros de video desde el lado de la plataforma. Esto es más eficiente que rastrear una gran cantidad de cables HDMI, conversores, divisores y puertos de matriz en un rack abarrotado o en el armario de un vehículo.

Para las aplicaciones de mando, mejora la colaboración. El video puede compartirse entre departamentos, enviarse a expertos remotos, combinarse con reuniones de voz, vincularse con eventos de despacho y mostrarse en diferentes terminales según el flujo de trabajo. Esto convierte al video en una parte práctica del sistema de mando en lugar de una isla visual separada.

Preguntas frecuentes

¿El procesamiento de video IP sustituye por completo al HDMI?

No siempre. HDMI sigue siendo útil para la salida de visualización final, las pantallas locales y algunos equipos específicos. En muchos proyectos, el mejor enfoque es usar IP para la transmisión de larga distancia, la gestión de flujos, la conversión de protocolos y la compartición en plataformas, utilizando decodificadores HDMI solo cerca del dispositivo de visualización final.

¿Por qué son importantes protocolos como GB/T28181, RTSP, RTMP, SIP, WebRTC y FLV?

Los diferentes dispositivos y plataformas utilizan diferentes protocolos de medios. GB/T28181 es común en plataformas de video de seguridad y gubernamentales, RTSP es ampliamente usado por cámaras IP, RTMP se usa a menudo para flujos de transmisión en directo, SIP soporta videocomunicación, WebRTC soporta visualización en navegador con baja latencia, y FLV puede usarse para previsualización web en algunos sistemas.

¿Puede realmente un solo dispositivo manejar muchos canales de video?

Depende del rendimiento del hardware, la capacidad de la red, el tipo de códec, la resolución, la tasa de bits y si se requiere transcodificación. En diseños adecuados, un dispositivo de agregación compacto con red Gigabit puede recibir un gran número de flujos IP, pero la capacidad real debe calcularse según los requisitos del proyecto.

¿Cuál es el mayor riesgo en la integración de video IP?

El mayor riesgo es asumir que todos los flujos de video IP son automáticamente compatibles. En realidad, los diferentes códecs, resoluciones, tasas de bits, velocidades de fotogramas, métodos de transporte y reglas de autenticación pueden crear problemas de integración. Un proyecto debe verificar la compatibilidad de protocolos y los requisitos de transcodificación antes del despliegue.

¿Qué proyectos se benefician más de esta arquitectura?

Los proyectos con muchas fuentes de video, espacio de instalación limitado, necesidades de visualización remota, despliegue móvil, conexión a plataformas de nivel superior o flujos de trabajo de mando y despacho son los que más se benefician. Algunos ejemplos incluyen vehículos de mando de emergencia, parques de bomberos empresariales, salas de control de polígonos industriales, centros de despacho de seguridad pública y sistemas de mando de transporte.
