Un sistema de despacho de radio basado en IP conecta redes profesionales de radiocomunicaciones con pasarelas RoIP, consolas de despacho, servicios de grabación, plataformas SIP y centros de control remotos. Los operadores pueden supervisar canales de radio, iniciar llamadas PTT, coordinar equipos de campo, gestionar alarmas de emergencia y controlar las comunicaciones de varios emplazamientos desde una interfaz unificada.
El principal reto de ingeniería no consiste únicamente en convertir el audio de radio en paquetes IP. Un sistema fiable también debe transportar el control PTT, el estado de los canales, los eventos de emergencia, los permisos de los operadores, los metadatos de grabación, las alarmas de los equipos y la información de gestión. Un fallo en cualquier punto de esta cadena puede provocar retrasos, audio unidireccional, voz recortada, enrutamiento incorrecto de canales o llamadas de emergencia fallidas.
1. ¿Qué es un sistema de despacho de radio basado en IP?
Un sistema de despacho de radio basado en IP integra canales de radio convencionales o digitales en un entorno de comunicaciones conectado en red. En lugar de instalar una radio física junto a cada operador, las estaciones base y los repetidores se conectan mediante pasarelas RoIP y se gestionan desde consolas de despacho centralizadas o distribuidas.
El sistema puede conectar radio FM analógica, DMR, TETRA, P25, PDT, NXDN, radios portátiles, radios vehiculares, estaciones base, repetidores y otros equipos profesionales de radiocomunicaciones. La red de radio sigue proporcionando cobertura de campo, mientras que la capa IP amplía el control de canales, la grabación, la supervisión y la comunicación entre múltiples emplazamientos.
Esta arquitectura es adecuada para organizaciones que operan varios canales, instalaciones, salas de control o regiones geográficas. Los operadores autorizados pueden acceder a recursos de radio remotos a través de la red sin trasladar los equipos existentes ni construir un sistema de control independiente en cada emplazamiento.
De las consolas locales al despacho en red
Los sistemas tradicionales de despacho solían utilizar cableado fijo entre una estación base local y una consola de operador cercana. Esta configuración podía cubrir una sola instalación, pero añadir otro emplazamiento normalmente exigía más equipos de radio, cableado dedicado y un puesto de operador independiente.
Con el control basado en IP, el audio y la señalización de radio pueden circular por una LAN, una WAN privada, una red de fibra, un enlace de microondas, una VPN, una red de retorno celular o una conexión por satélite. Un centro de mando principal puede supervisar emplazamientos remotos, mientras que un centro de respaldo autorizado puede asumir canales seleccionados cuando la sala de control principal no está disponible.
De este modo, el sistema de radio pasa a formar parte de un entorno operativo de comunicaciones más amplio, que también puede incluir telefonía SIP, GIS, videovigilancia, sistemas de alarma, PTT de banda ancha, plataformas de grabación y software de gestión de incidentes.

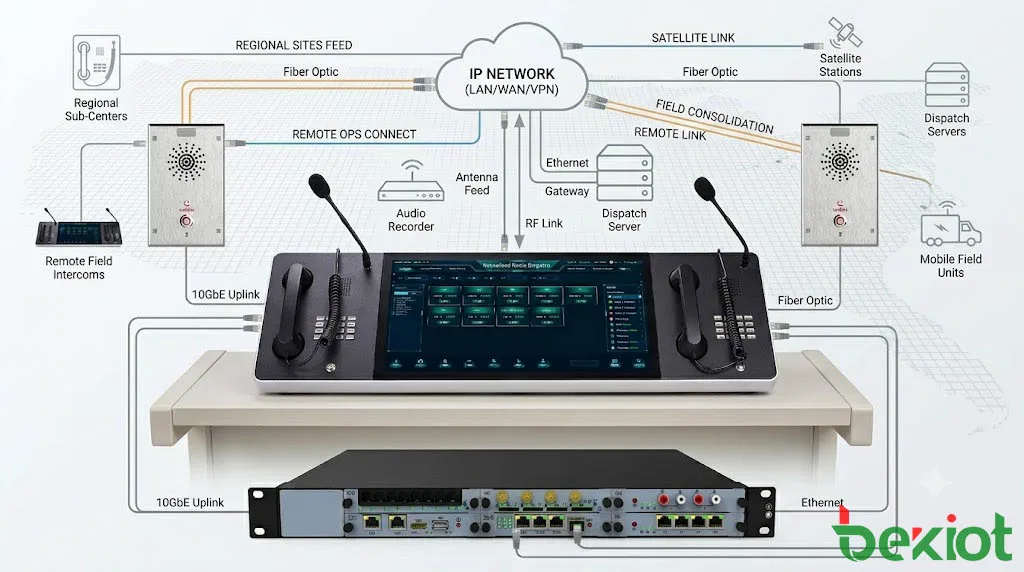

2. Arquitectura del sistema y flujo de señales
Un sistema práctico de despacho de radio puede dividirse en cuatro capas funcionales. Comprenderlas ayuda a diseñar la red y a determinar si una avería se origina en el sistema RF, la interfaz de radio, la red IP, el servidor de despacho o la consola del operador.
Capa de acceso por radio
La capa de acceso por radio incluye radios portátiles y móviles, estaciones base, repetidores, antenas, canales RF, líneas de alimentación y la infraestructura asociada. Determina la cobertura de campo, la calidad de voz, la capacidad de los canales, el comportamiento frente a interferencias y la forma en que los usuarios de campo se comunican mediante PTT.
La integración IP no corrige un diseño RF deficiente. Las zonas sin cobertura, una ubicación inadecuada de antenas, las pérdidas excesivas en los alimentadores, las interferencias o los canales saturados seguirán afectando a las comunicaciones aunque la plataforma de despacho y la red de datos funcionen con normalidad.
Capa de pasarela e interfaces
La capa de pasarela conecta los equipos de radio con la red IP. Según la interfaz disponible, puede procesar entrada y salida de audio analógico, control PTT, detección COR o COS, señales GPIO, datos serie, estado del canal o información de control propietaria.
En el lado de red, estas señales se convierten en flujos multimedia y mensajes de control que puede procesar la plataforma de despacho. La pasarela también puede ofrecer selección de códec, ajuste de ganancia, búfer de fluctuación, detección de silencio, configuración remota e informes de estado del equipo.
Capa de control central
La capa central incluye el servidor de despacho, los servicios de enrutamiento multimedia, las cuentas de usuario, los permisos, la configuración de canales, los servicios de grabación, los registros de eventos, las bases de datos y las interfaces de integración. Determina qué operador puede acceder a cada canal, cómo se gestiona una emergencia, dónde se graba la comunicación y qué grupos de radio pueden conectarse.
Capa de aplicaciones del operador
La capa del operador incluye consolas físicas, terminales táctiles, aplicaciones de escritorio, clientes web e interfaces móviles de despacho. Los operadores utilizan estas herramientas para supervisar canales, transmitir audio, crear interconexiones temporales, reconocer alarmas, revisar grabaciones y vigilar el estado de los equipos.
Los nombres de canales y la distribución de grupos deben reflejar la operación real. Etiquetas como «Emergencia de planta», «Seguridad estación norte» o «Equipo de mantenimiento 1» se identifican con mayor rapidez durante un incidente que los ID internos de radio o los números de puerto de una pasarela.

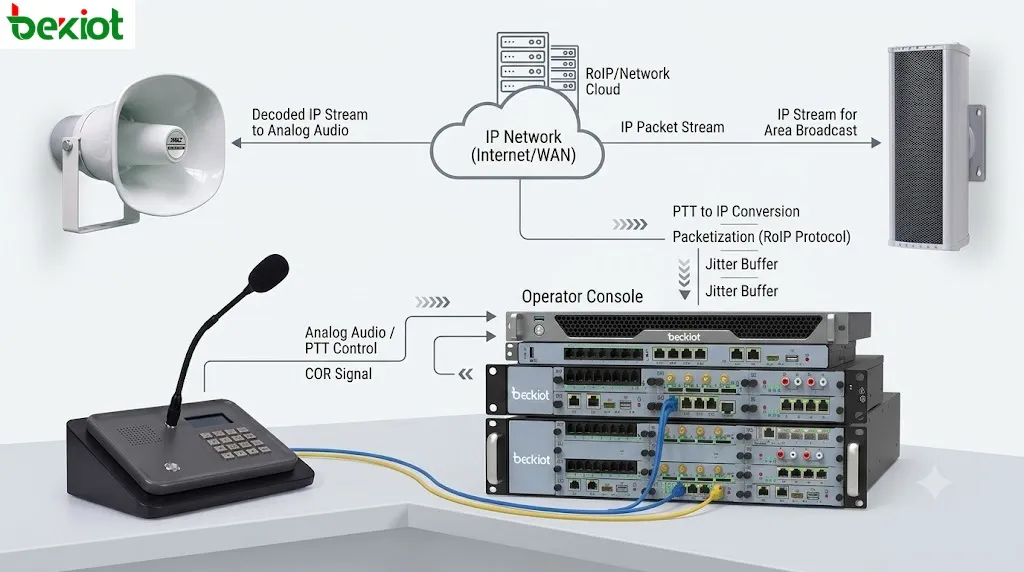

Cómo viajan la voz de radio y el PTT
Cuando un usuario de campo pulsa PTT, la radio portátil o móvil transmite por el canal RF. Un repetidor o una estación base recibe la transmisión y entrega el audio y el estado de recepción a la pasarela RoIP. La pasarela convierte el audio en un flujo multimedia IP y lo envía al servidor de despacho o a las consolas autorizadas.
Cuando el operador responde, la consola envía el audio por la red IP hasta la pasarela. La pasarela activa el transmisor de radio, espera el tiempo de anticipación PTT configurado y, a continuación, introduce el audio en el canal de radio.
Este temporizado debe ajustarse al equipo de radio conectado. Si el audio se envía antes de que el transmisor esté preparado, puede perderse la primera sílaba. Si el PTT permanece activo demasiado tiempo después de terminar la voz, el canal puede generar ruido de cola y quedar ocupado más de lo necesario.

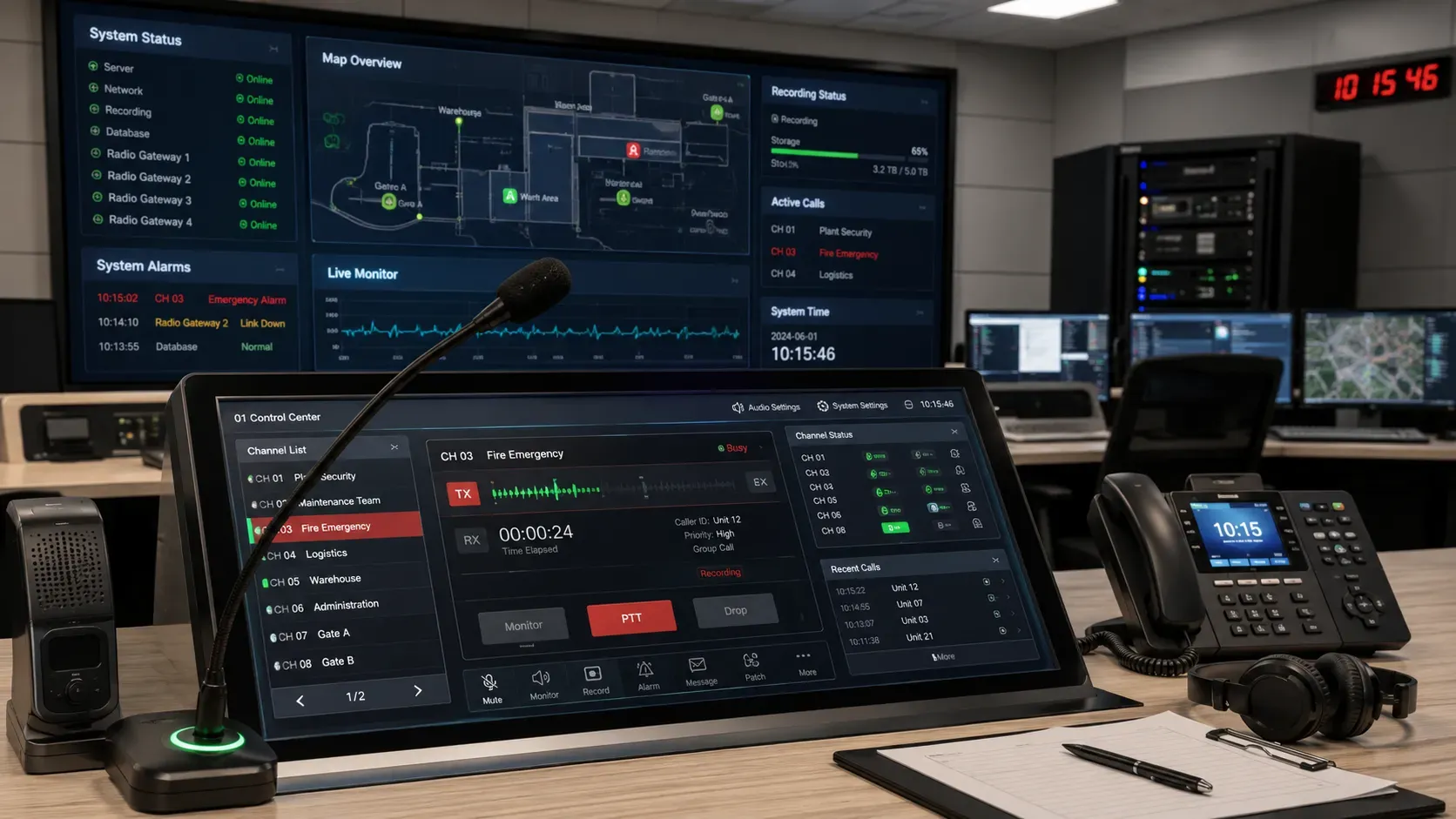

3. Funciones principales del despacho de radio
Control centralizado de canales
Una consola de despacho puede mostrar varios canales, departamentos, emplazamientos o grupos de conversación en una sola interfaz. Los operadores pueden escuchar varios canales y transmitir únicamente en el grupo seleccionado para el que tengan autorización.
Esto evita instalar varias radios físicas en cada puesto y permite gestionar emplazamientos remotos desde una única sala de control.
Llamadas de grupo y supervisión de canales
Las radiocomunicaciones profesionales suelen organizarse por canales, grupos de conversación, regiones, flotas o departamentos operativos. Un operador puede supervisar varios grupos al mismo tiempo y comunicarse con un equipo concreto.
Los indicadores de recepción, el estado de canal ocupado, la identidad de la llamada, la dirección de transmisión y la prioridad ayudan a comprender la actividad actual y a no interrumpir una conversación en curso.
Gestión de alarmas de emergencia
Si la red de radio lo admite, una señal de emergencia puede identificar al llamante, resaltar el grupo correspondiente, reproducir un tono de alarma, abrir un registro de incidente, iniciar la grabación y notificar a un supervisor o a otro puesto de control.
La alarma debe permanecer visible hasta que un operador autorizado la confirme. Silenciar el aviso acústico no debe borrar automáticamente el evento ni eliminar su registro del flujo de trabajo.
Interconexión entre canales
La interconexión de canales conecta temporalmente dos o más grupos de radio o sistemas de comunicación. Resulta útil cuando seguridad, mantenimiento, bomberos, dirección y equipos externos utilizan normalmente recursos distintos, pero deben coordinarse durante el mismo incidente.
La interfaz debe mostrar con claridad qué canales están interconectados, qué operador creó la unión y cuándo se liberó. Las interconexiones permanentes o sin control pueden causar congestión, realimentación y conflictos de permisos.
Grabación y reproducción de eventos
La grabación de radio facilita la revisión de incidentes, la formación, el cumplimiento normativo, la resolución de disputas y el análisis operativo. Un registro útil no contiene solo audio: también conserva marcas de tiempo, nombres de canal, identidad de los operadores, dirección de transmisión, etiquetas de emergencia e información asociada al incidente.
La reproducción debe permitir búsquedas por hora, canal, operador, tipo de evento y referencia de incidente. Sin metadatos estructurados, investigar un archivo de grabaciones grande resulta lento y poco fiable.
| Función | Capacidad habitual | Finalidad operativa |
|---|---|---|
| Despacho de voz | PTT, selección de canal, llamada de grupo | Coordina equipos de campo y salas de control |
| Gestión de emergencias | Alarma prioritaria, confirmación y escalado | Identifica y procesa eventos urgentes |
| Interoperabilidad | Interconexión de canales, enlace SIP, pasarelas remotas | Conecta sistemas y ubicaciones diferentes |
| Grabación | Audio, marcas de tiempo, ID y metadatos de eventos | Facilita la investigación y la trazabilidad |
| Supervisión del sistema | Estado de pasarelas, alarmas de enlace y monitorización de servicios | Advierte con antelación de fallos de comunicación |
4. Pasarela RoIP, red, seguridad e integración
Adaptación de la pasarela a la interfaz de radio
La pasarela RoIP debe ser compatible tanto con el equipo de radio como con la plataforma de despacho. Las interfaces del lado de radio pueden incluir audio balanceado o no balanceado, señales de nivel de micrófono o de línea, entrada y salida PTT, detección de silenciador, estado COR/COS, datos serie y contactos de control externos.
Las radios y los repetidores pueden utilizar asignaciones de pines, niveles de tensión, métodos de puesta a tierra y lógicas de control diferentes. La compatibilidad de protocolo por sí sola no garantiza un funcionamiento correcto sin el cable adecuado y el ajuste de parámetros.
En el lado IP, la pasarela puede utilizar RTP, SIP, multidifusión, unidifusión o un protocolo de control específico de la plataforma. Unapasarela RoIP multicanales adecuada cuando se deben conectar varios canales o emplazamientos remotos a un mismo entorno de despacho.
Ajuste de audio y PTT
La ganancia de audio debe comprobarse en la salida de la radio, la entrada de la pasarela, la salida de la pasarela y la entrada de transmisión de la radio. Aumentar un único ajuste para compensar una interfaz mal configurada puede introducir distorsión, ruido o eco en otra parte del recorrido.
El tiempo de anticipación PTT, el retardo de audio, el tiempo de liberación, el comportamiento del silenciador y la detección de silencio deben probarse con la estación base o el repetidor reales. No debe suponerse que los valores predeterminados sirven para todos los modelos.
Latencia, fluctuación y calidad de servicio
Una prueba limpia en una red local sin carga demuestra muy poco. La respuesta PTT, la calidad de voz, la fluctuación y la pérdida de paquetes también deben evaluarse mientras la WAN transporta el tráfico operativo habitual.
Una latencia excesiva hace que operadores y usuarios de campo se pisen al hablar. La pérdida de paquetes y una fluctuación inestable pueden producir audio entrecortado o palabras ausentes. Los enlaces celulares, satelitales, VPN y WAN de larga distancia requieren pruebas adicionales en condiciones variables.
Los medios y la señalización de despacho deben recibir la prioridad de red adecuada. Las marcas QoS deben respetarse en switches, routers, cortafuegos, equipos VPN y enlaces del proveedor. Marcar el tráfico únicamente en la pasarela no sirve si los equipos intermedios eliminan o ignoran la prioridad.
Seguridad y permisos de operador
Los sistemas de despacho pueden controlar canales operativos o relacionados con la seguridad. El diseño debe incluir autenticación de usuarios, permisos por roles, segmentación de red, acceso seguro de administración, registro de eventos y revisión periódica de cuentas.
No todos los operadores deben poder transmitir en todos los grupos. Los canales de emergencia, las interconexiones con organismos externos, los grupos de dirección y los canales restringidos pueden requerir autorización de un supervisor.
Integración de telefonía, GIS, vídeo y alarmas
Los canales de radio pueden conectarse a teléfonos SIP, sistemas PBX, grupos de conferencia de emergencia o plataformas de comunicación de centros de mando. La política de acceso debe definir quién puede entrar en un grupo, si se permite el control DTMF, si se graban las llamadas interconectadas y cuánto tiempo puede permanecer activa una conexión sin atención.
Si las radios o los vehículos proporcionan datos de posición, la plataforma puede mostrar las unidades de campo en un mapa GIS. Los operadores pueden localizar recursos cercanos, revisar rutas de patrulla y determinar qué equipos se encuentran más próximos a un incidente.
Los pulsadores de emergencia, el control de accesos, los sistemas contra incendios, el análisis de vídeo, los sensores industriales y las plataformas de incidentes también pueden activar flujos de trabajo de radio. Una alarma puede abrir el grupo correcto, mostrar su ubicación, presentar una cámara cercana, avisar al operador de guardia y adjuntar las grabaciones al incidente.
Redundancia y sincronización horaria
Los sistemas críticos pueden requerir servidores de despacho redundantes, pasarelas de respaldo, switches dobles, rutas WAN separadas, consolas de reserva y fuentes de alimentación protegidas. Si deben proteger frente a una causa común de fallo, estos componentes no deberían compartir switch, circuito eléctrico, bandeja de cables o entrada al edificio.
Servidores, pasarelas, consolas y plataformas de grabación deben utilizar una fuente horaria común. Las marcas de tiempo precisas son necesarias para reconstruir el orden de transmisiones, alarmas, grabaciones y acciones del operador.

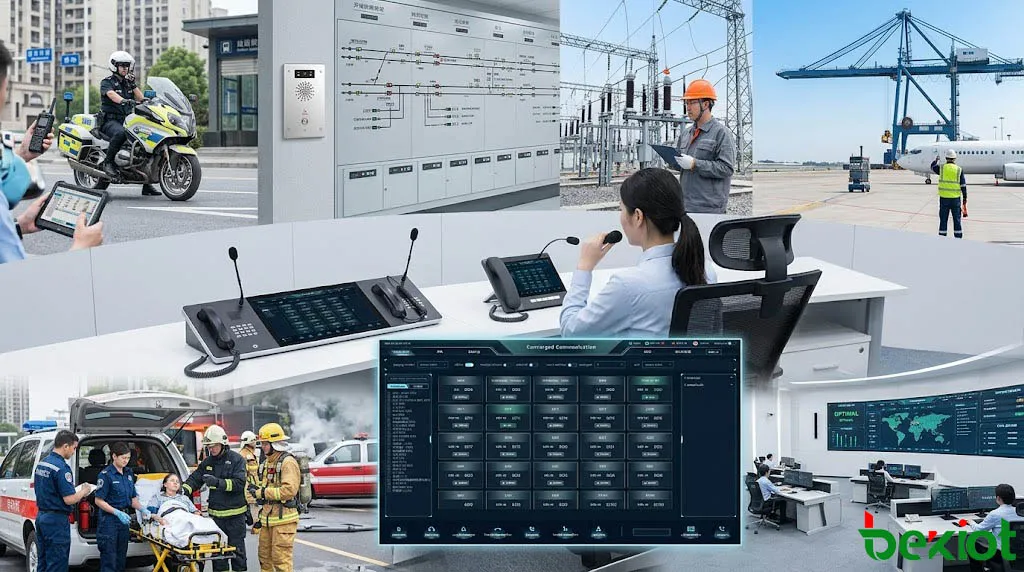

5. Aplicaciones por sector
| Sector | Usuarios y ubicaciones habituales | Principales requisitos de despacho |
|---|---|---|
| Seguridad pública | Policía, bomberos, equipos médicos, vehículos de mando y puestos temporales de incidente | PTT prioritario, alarmas de emergencia, interconexión entre organismos y puestos de control resilientes |
| Ferrocarril y transporte | Estaciones, depósitos, vehículos, equipos de mantenimiento y centros de operaciones | Control multisitio, despacho remoto, coordinación de grupos y registros de comunicación |
| Aeropuertos y puertos | Operaciones en tierra, seguridad, mantenimiento, logística y respuesta a emergencias | Grupos departamentales, interconexiones temporales, cobertura extensa y coordinación de incidentes |
| Servicios públicos | Subestaciones, conducciones, cuadrillas de campo, equipos de reparación e instalaciones remotas | Comunicación distribuida, enlaces de respaldo, alarmas y registros de mantenimiento |
| Industria y minería | Zonas de producción, almacenes, áreas subterráneas, salas de control y equipos de seguridad | PTT fiable, acceso de radio robusto, grupos de emergencia e infraestructura redundante |
| Campus e instalaciones privadas | Seguridad, aparcamientos, mantenimiento, limpieza, eventos y equipos de emergencia | Manejo sencillo, conexión entre edificios, grabación y grupos temporales |
El entorno operativo cambia de un sector a otro, pero el requisito básico es el mismo: el personal de campo necesita acceso inmediato al grupo correcto, mientras que el centro de control requiere visibilidad, permisos, grabación y un flujo claro de gestión de incidentes.
6. Despliegue, fiabilidad y resolución de problemas
Definir el flujo de trabajo antes de elegir los equipos
Antes de seleccionar pasarelas y consolas, deben definirse el número de canales, emplazamientos, operadores, salas de control, grupos de usuarios, procedimientos de emergencia, políticas de grabación e integraciones externas.
El plan de canales debe reflejar las responsabilidades reales. Tiene que quedar claro qué operador supervisa cada grupo, quién puede transmitir, cómo se escala una emergencia y cómo se mantiene la comunicación si el centro principal no está disponible.
Verificar la compatibilidad de la interfaz de radio
No todas las radios o repetidores ofrecen las mismas interfaces de audio, PTT, estado o datos. Antes de la instalación deben confirmarse los esquemas de cableado, la asignación de pines, los niveles de señal, la puesta a tierra y la lógica de control.
Una pasarela compatible con el protocolo IP requerido puede seguir necesitando un cable de interfaz dedicado y ajustes específicos para el modelo.
Probar toda la cadena de comunicación
Las pruebas de aceptación deben ir más allá de una llamada correcta. Los ingenieros deben verificar:
La recepción en la consola del audio procedente de la radio de campo;
La transmisión por radio del audio enviado desde la consola;
La respuesta PTT y la integridad de la primera sílaba;
Los indicadores de canal ocupado y estado de recepción;
La confirmación y el escalado de alarmas de emergencia;
La recuperación de grabaciones, marcas de tiempo y metadatos;
La creación y liberación de interconexiones de canales;
La conmutación por fallo de pasarelas, servidores, red y alimentación;
El funcionamiento durante la congestión de red;
La comunicación de radio local tras una caída del enlace IP.
Fallos habituales y orden de diagnóstico
Los fallos habituales incluyen audio unidireccional, PTT retardado, voz recortada, bajo nivel de transmisión, enrutamiento incorrecto, grabaciones ausentes, registro inestable de pasarelas, pérdida de paquetes, bloqueos del cortafuegos y conflictos de dirección IP.
La resolución de problemas debe separar el lado RF del lado IP:
Confirmar que el canal de radio funciona localmente sin la plataforma de despacho IP.
Comprobar si la pasarela recibe el audio y el estado COR/COS.
Verificar que la pasarela activa PTT y envía audio limpio a la radio.
Confirmar que los paquetes multimedia y de control llegan al servidor de despacho.
Comprobar los permisos del operador, el enrutamiento de canales y los dispositivos de audio de la consola.
Verificar los servicios de grabación, la capacidad de almacenamiento y la sincronización horaria.
Este orden evita cambiar repetidamente la red cuando la causa real es un cable de radio, el nivel de señal, la puesta a tierra o la interfaz PTT.
Errores frecuentes de diseño
Tratar la integración de radio como una conexión solo de audio;
Utilizar nombres de canal poco claros o incoherentes;
Conceder acceso a grupos críticos a demasiados operadores;
Enviar tráfico de despacho por una WAN sin protección, QoS ni respaldo;
Instalar servidores redundantes manteniendo un único switch o circuito de alimentación;
No probar alarmas, interconexiones, grabaciones y procedimientos de contingencia antes de la puesta en servicio.
La aceptación final debe incluir simulacros realistas de comunicación, pruebas de conmutación por fallo y flujos de incidentes, no solo una revisión de la configuración.
7. Evolución futura y preguntas frecuentes
El despacho profesional de radio evoluciona hacia las comunicaciones convergentes. Los canales de radio funcionan cada vez más junto con PTT de banda ancha, LTE o 5G, telefonía SIP, enlaces satelitales, despacho de vídeo, GIS, alarmas IoT y plataformas de mando basadas en software.
Esto no significa que la radio profesional convencional vaya a desaparecer. La radio dedicada sigue aportando llamadas de grupo inmediatas, manejo sencillo en campo, cobertura RF independiente y un comportamiento predecible durante situaciones de alta carga o riesgo.
La dirección práctica consiste en mantener la radio profesional como acceso fiable para el personal de campo y utilizar la arquitectura IP para ampliar el control, la grabación, la interoperabilidad y la coordinación entre emplazamientos.
¿Puede conectarse un sistema de radio analógico existente?
En muchos casos, sí. La radio o el repetidor deben ofrecer interfaces adecuadas de audio y PTT y, preferiblemente, estado de canal. Una pasarela RoIP convierte estas señales en medios IP e información de control.
¿Cada emplazamiento necesita un operador local?
No. Los emplazamientos remotos pueden administrarse desde una sala de control central a través de la red IP. En instalaciones importantes puede conservarse una consola local como respaldo o punto de operación.
¿Qué ocurre si falla el enlace IP?
Los usuarios locales pueden seguir comunicándose por el sistema RF local si el repetidor o la estación base continúan operativos. El acceso remoto de despacho normalmente se interrumpe salvo que exista un enlace de respaldo, un centro de control secundario o un procedimiento local de contingencia.
¿Es obligatorio utilizar GPS?
No. El despacho PTT, la comunicación de grupo, la supervisión de canales y la grabación funcionan sin GPS. La posición es una función adicional para mapas, selección de unidades y seguimiento de recursos.
¿Cómo deben planificarse los nombres de canales y grupos?
Los nombres deben corresponder a departamentos, ubicaciones, funciones o responsabilidades de emergencia reales. Durante un incidente, el operador debe identificar de inmediato el grupo correcto sin tener que interpretar códigos técnicos de radio.
¿Qué consola de despacho es adecuada?
La elección depende del número de canales, el flujo de trabajo, el tamaño de pantalla, las necesidades de megafonía y las integraciones externas. Un proyecto puede utilizar unaconsola de despacho IP, unaconsola IP de megafonía y despachoo una interfaz de operador basada en software.
Un sistema de despacho de radio basado en IP aporta valor cuando los canales, los operadores, los emplazamientos remotos y los procedimientos de incidentes se gestionan como un único entorno de comunicación. El resultado final depende de una cobertura RF correcta, interfaces de pasarela compatibles, permisos controlados, una red resiliente y procedimientos que sigan siendo claros bajo presión.
