Una pasarela telefónica es un dispositivo de acceso fundamental en sistemas de VoIP, softswitch, IP PBX o comunicaciones unificadas. Permite que las plataformas de comunicación basadas en IP se conecten con líneas telefónicas tradicionales, extensiones analógicas, enlaces E1, equipos de audio para conferencias, sistemas de radio y otros recursos de comunicación heredados o de campo.

En muchos proyectos, la selección de la pasarela se hace demasiado rápido. Algunos usuarios solo comparan la cantidad de puertos, el tamaño del equipo o el precio del hardware. Sin embargo, un mejor diseño de pasarela debe considerar la ubicación del acceso, el tipo de interfaz, las condiciones de cableado, el entorno de señal, la demanda de expansión, el modelo de mantenimiento y si el sistema será centralizado o distribuido. Por eso, las pasarelas telefónicas suelen dividirse en dos formas prácticas: pasarelas integradas y pasarelas independientes.

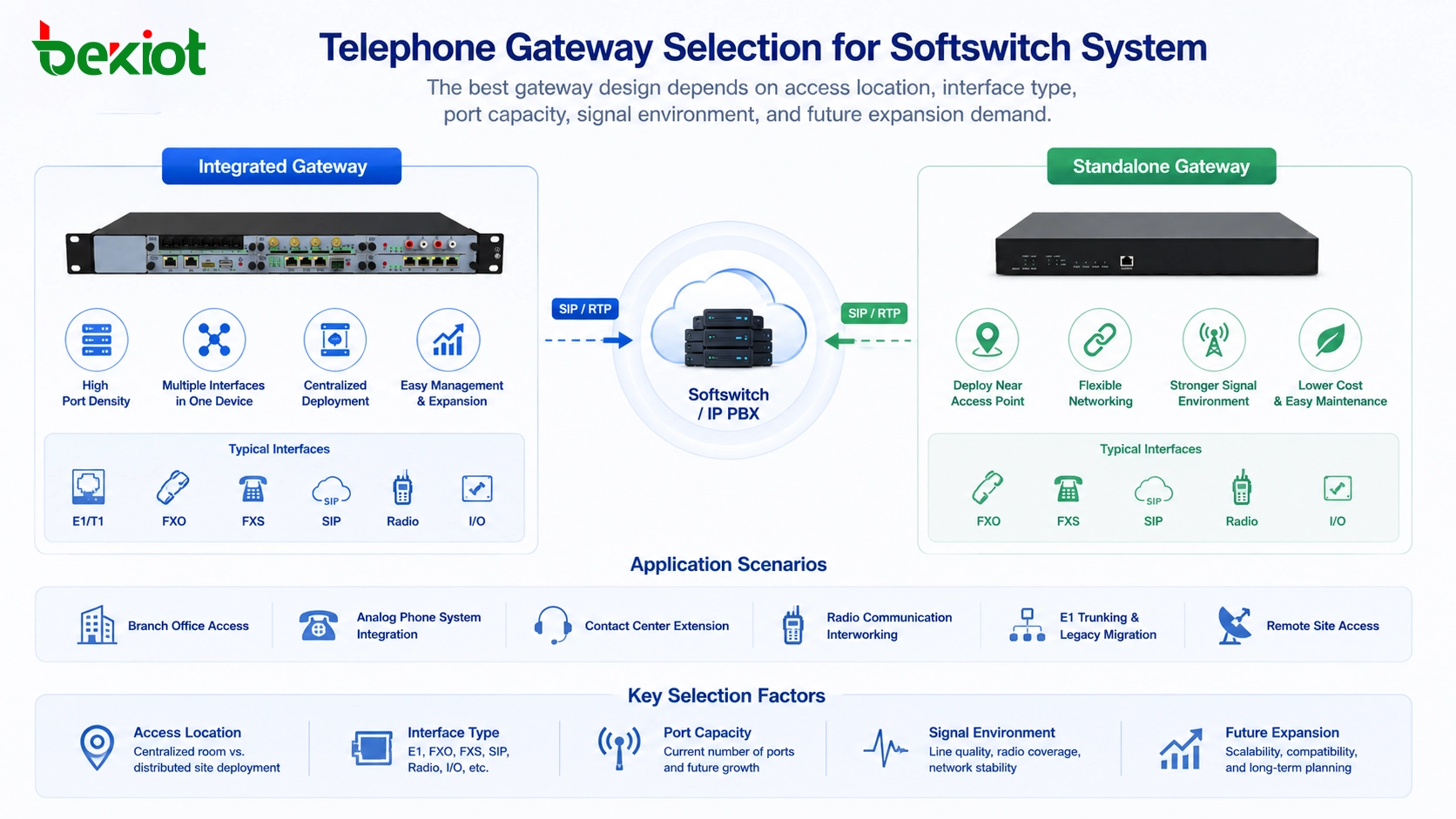

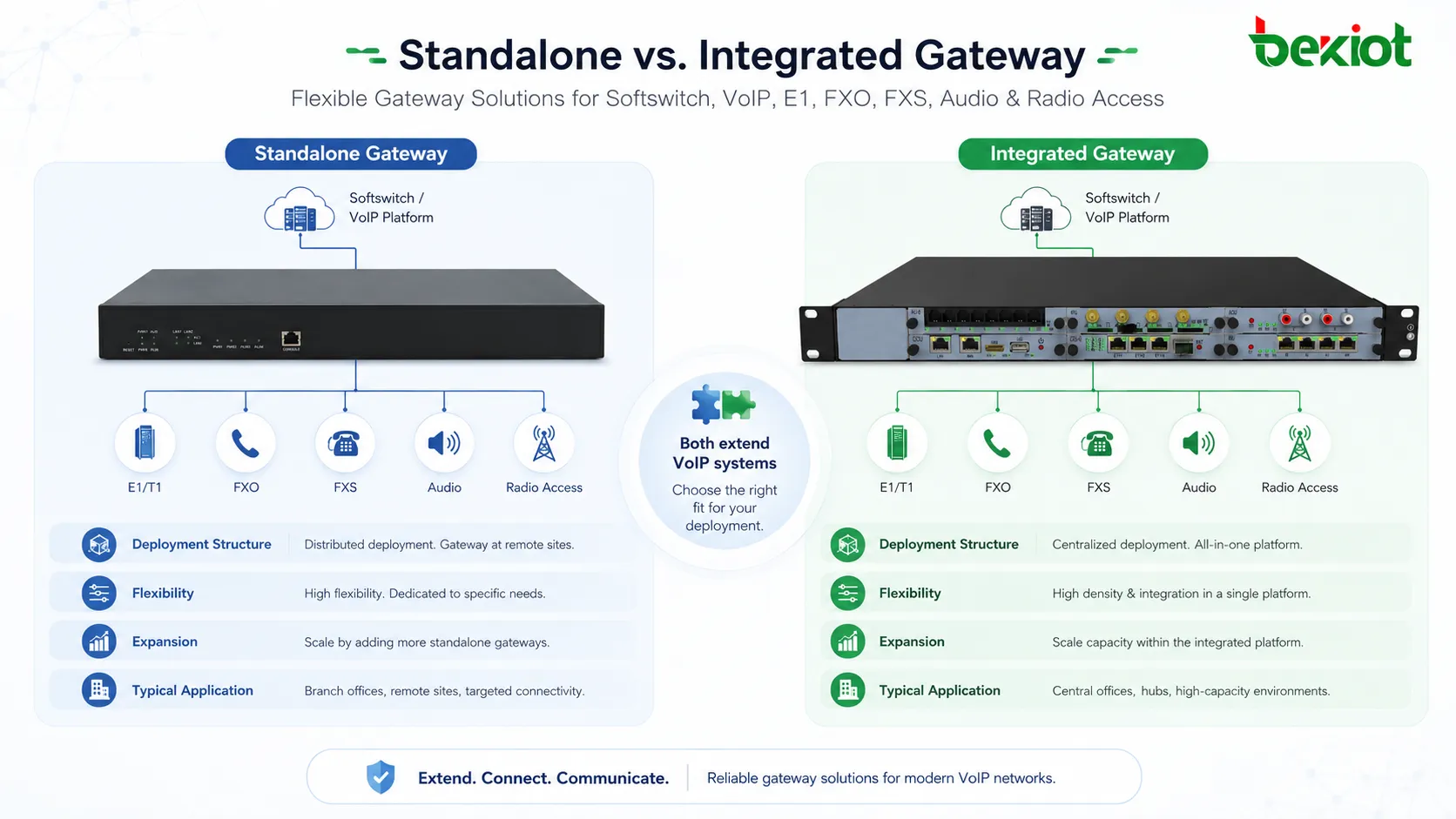

Dos formas habituales en proyectos de acceso de voz

Una pasarela integrada suele adoptar un diseño de chasis, bastidor o tarjetas modulares. Las distintas funciones de servicio se implementan mediante tarjetas de interfaz o módulos funcionales. Por ejemplo, una tarjeta E1 puede utilizarse para el acceso a enlaces digitales, una tarjeta FXO puede conectar líneas externas analógicas y una tarjeta FXS puede conectar teléfonos analógicos, faxes o extensiones heredadas.

Esta estructura se asemeja a los equipos de centralita telefónica tradicional de gran tamaño. Resulta adecuada cuando muchas interfaces se concentran en una sola sala de comunicaciones. El equipo del proyecto puede instalar las tarjetas necesarias en el mismo chasis y gestionar los puertos desde una ubicación central.

Una pasarela independiente suele centrarse en una única función de acceso o en un número reducido de puertos. Una pasarela E1 se utiliza para acceso a enlaces digitales. Una pasarela FXO conecta líneas analógicas de la PSTN o puertos de enlace de centralitas heredadas. Una pasarela FXS conecta terminales analógicos. Algunos dispositivos pequeños pueden combinar puertos FXO y FXS para oficinas pequeñas o proyectos básicos de migración telefónica.

No hay un ganador absoluto entre las dos estructuras. La elección correcta depende de la distribución real del proyecto. Si los recursos de acceso están centralizados, una pasarela integrada puede ser eficiente. Si los recursos están distribuidos en diferentes salas, sucursales, ubicaciones de radio o emplazamientos de campo, las pasarelas independientes suelen ser más fáciles de desplegar.

Cuándo resulta más eficiente un chasis modular

Una pasarela integrada es adecuada para un acceso telefónico centralizado y de alta densidad. Si un proyecto dispone de muchos enlaces E1, líneas externas analógicas o extensiones analógicas ubicadas en la misma sala de equipos, un diseño basado en chasis puede reducir la cantidad de dispositivos independientes en el armario.

En grandes organizaciones, esto puede hacer que la estructura del sistema sea más ordenada. Todas las tarjetas de pasarela se instalan en un mismo bastidor, la alimentación y el espacio en el armario se planifican de forma conjunta, y el equipo de mantenimiento puede gestionar muchos puertos desde una única ubicación de equipos. Esto es útil en salas de comunicaciones de sedes centrales, centros de comunicaciones de campus, grandes proyectos de migración de PBX empresariales y proyectos centralizados de acceso a enlaces de operador.

Otra ventaja es la escalabilidad. Si el chasis tiene suficientes ranuras y capacidad de alimentación, se pueden añadir nuevas tarjetas más adelante cuando se requieran más puertos. Esto es útil para proyectos que pueden migrar gradualmente de la telefonía tradicional a la comunicación IP, manteniendo aún algunos recursos PSTN, E1 o analógicos.

Cuando el equipo centralizado se convierte en una limitación

La desventaja de una pasarela integrada aparece cuando el recurso de acceso no se encuentra en el mismo lugar que la sala de equipos principal. Por ejemplo, un edificio auxiliar puede necesitar solo dos líneas externas analógicas. Si la pasarela está centralizada en otro edificio, el proyecto puede requerir cableado adicional, extensión de línea o equipos de transmisión extra. Esto aumenta el coste y los puntos de fallo.

El mismo problema puede darse en la integración de audio para conferencias. Una pasarela de audio a menudo debería colocarse cerca del mezclador, procesador de audio o sistema de conferencias. Si la pasarela debe permanecer dentro de un chasis central alejado de la sala de reuniones, el cableado y la adaptación de señal pueden resultar poco prácticos.

La integración de radio es aún más sensible a la ubicación. Puede que sea necesario instalar una pasarela de radio donde la calidad de la señal de radio sea mejor, donde las antenas puedan colocarse correctamente o donde las interferencias sean menores. Si se fuerza la pasarela en un armario central, el efecto real de la comunicación por radio puede no cumplir las expectativas.

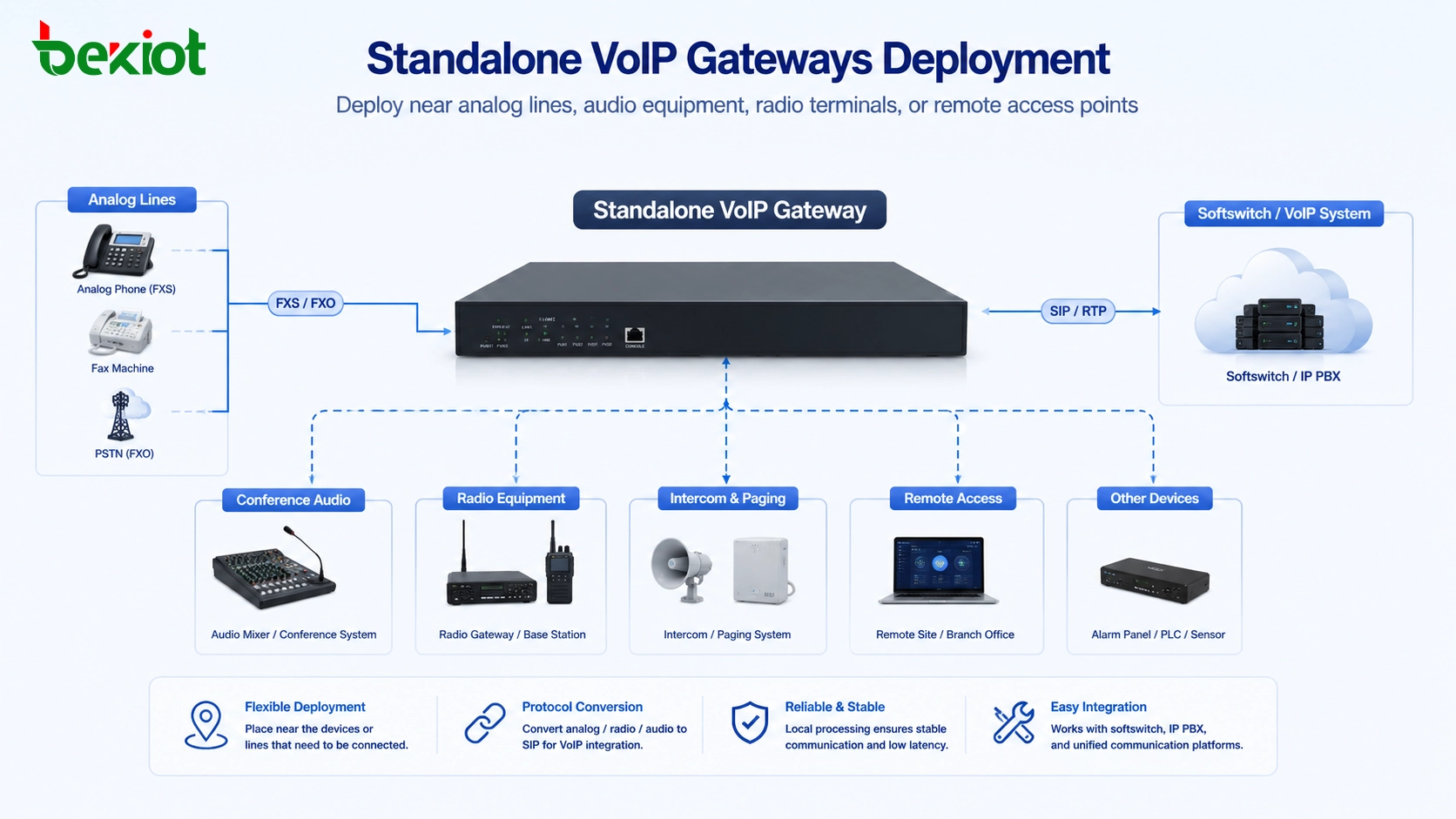

Por qué las pasarelas más pequeñas se adaptan a emplazamientos distribuidos

Las pasarelas independientes son más flexibles porque pueden desplegarse cerca del punto de acceso real. Si hay líneas analógicas en una sucursal, la pasarela FXO puede instalarse allí. Si se utilizan teléfonos analógicos en un taller, una pasarela FXS puede colocarse más cerca de los teléfonos. Si es necesario conectar un terminal de radio, se puede instalar una pasarela de radio cerca del equipo de radio y del sistema de antena.

Esta estructura distribuida es útil para sucursales, salas de mando temporales, áreas de fábrica, estaciones remotas, sitios industriales, salas de reuniones y puntos de acceso de radio. Siempre que la pasarela pueda comunicarse con el servidor SIP, IP PBX o softswitch a través de la red, no necesita estar físicamente cerca de la plataforma principal.

Las pasarelas independientes también facilitan la resolución de problemas. Si se produce un fallo en una línea telefónica, los técnicos pueden revisar la pasarela FXO específica en ese lugar. Si falla el registro de una extensión analógica, pueden comprobar la pasarela FXS. Si la voz de radio es inestable, pueden comprobar la señal de radio, la antena, el cable de audio y el registro de la pasarela por separado. Normalmente, el límite de la avería es más fácil de localizar.

La planificación de las interfaces debe ser lo primero

Antes de decidir si utilizar una pasarela integrada o independiente, el equipo del proyecto debe identificar primero las interfaces necesarias. Las pasarelas E1 se utilizan habitualmente para la conexión de enlaces digitales. Las pasarelas FXO se emplean para líneas externas analógicas o puertos de enlace de PBX heredadas. Las pasarelas FXS se utilizan para teléfonos analógicos, faxes, teléfonos de emergencia, teléfonos de ascensor o extensiones analógicas antiguas.

Las pasarelas de audio pueden usarse para conectar mezcladores de conferencia, sistemas de megafonía, equipos de audio analógicos o procesadores de audio de salas de mando. Las pasarelas de radio pueden conectar walkie-talkies, radios de vehículos, radios de estación base o terminales de radio troncalizada, convirtiendo la voz de radio en comunicación SIP.

Una vez claro el tipo de interfaz, el siguiente paso es verificar la ubicación física de cada recurso de acceso. Si todos los enlaces, líneas y extensiones están en una sola sala de equipos, una pasarela integrada centralizada puede ser razonable. Si los diferentes recursos de acceso están repartidos en varios edificios o áreas de campo, las pasarelas independientes suelen ofrecer una vía de despliegue más práctica.

Producto relacionado: Pasarela VoIP Becke Telcom

El coste debe incluir la instalación y el mantenimiento

El coste de la pasarela no es solo el precio de compra del dispositivo. Un proyecto también debe calcular el espacio en el armario, la distancia de cableado, la fuente de alimentación, la mano de obra de instalación, los repuestos, el acceso para mantenimiento y la futura expansión. Una pasarela de chasis puede parecer más cara al principio, pero puede resultar rentable cuando se concentran muchos puertos.

Por otro lado, una pequeña pasarela independiente puede ser más económica cuando solo se necesitan unos pocos puertos en un punto remoto. Evita largos tendidos de cable analógico y permite que el sistema utilice la red IP existente para la comunicación. En emplazamientos distribuidos, esto puede reducir la complejidad de la obra y mejorar la eficiencia del mantenimiento.

También debe considerarse el funcionamiento a largo plazo. Si un proyecto utiliza muchas pasarelas independientes, el sistema debe permitir la monitorización centralizada, la copia de seguridad de la configuración, la gestión del firmware y la consulta de registros. Si un proyecto utiliza un chasis integrado, la disponibilidad de tarjetas de repuesto, la redundancia de alimentación y la capacidad del chasis deben revisarse con antelación.

Un diseño mixto suele ser la mejor respuesta

Muchos proyectos reales no utilizan un solo tipo de pasarela. Una plataforma de softswitch o comunicaciones unificadas puede emplear una pasarela integrada para enlaces E1 centralizados y acceso analógico de alta densidad, a la vez que utiliza pasarelas independientes para sucursales, audio de conferencia, líneas analógicas remotas, sistemas de radio y puntos de mando temporales.

Este diseño híbrido combina las ventajas de ambos modelos. Los recursos centralizados permanecen en la sala de equipos principal, mientras que los puntos de acceso distribuidos utilizan pasarelas más pequeñas situadas más cerca de la fuente de señal real. La plataforma SIP o el softswitch gestiona entonces todas las pasarelas como parte de la misma red de comunicaciones.

Por ejemplo, un sistema de comunicaciones de campus puede utilizar una pasarela integrada en la sala de comunicaciones central para el acceso de enlaces principales. Al mismo tiempo, se pueden instalar pasarelas FXO o FXS independientes en salas de seguridad, talleres, edificios de servicios o salas de guardia de emergencia. Se puede desplegar una pasarela de radio cerca de la estación base de radio, mientras que una pasarela de audio puede instalarse en la sala de reuniones o en la sala de mando.

Becke Telcom se puede considerar de manera complementaria en este tipo de proyectos cuando los usuarios necesitan acceso a pasarela VoIP, interconexión SIP, migración de telefonía heredada e integración práctica con plataformas de despacho o comunicaciones unificadas.

Guía de selección para escenarios comunes

Detalles técnicos que afectan a la estabilidad

La estabilidad de la pasarela depende de algo más que del registro SIP. Para los enlaces E1, el proyecto debe confirmar el tipo de señalización, la sincronización de reloj, la trama, la codificación de línea, los parámetros del lado de la operadora y la asignación de números. Si estos parámetros son incorrectos, las llamadas pueden fallar incluso cuando el cable físico está conectado correctamente.

Para los puertos FXO, los ingenieros deben comprobar la tensión de línea, el formato de identificación de llamadas, la detección de desconexión, la impedancia, el control de eco, el comportamiento de timbrado y si la línea procede directamente de una operadora o de una centralita antigua. Para los puertos FXS, el proyecto debe verificar la tensión de timbrado, la compatibilidad con teléfonos analógicos, los requisitos de fax, el comportamiento del teléfono de emergencia y la distancia de línea.

Para la integración SIP, el diseño del plan de marcación también es importante. La pasarela debe coincidir con el plan de numeración del softswitch o IP PBX. La ruta de salida, la ruta de entrada, las reglas de prefijo, las reglas de identificación de llamadas, la selección de códec, el modo DTMF y la ruta de respaldo deben probarse antes de la aceptación final.

Planificación de la fiabilidad y el funcionamiento

En proyectos de comunicación empresarial e industrial, las pasarelas a menudo soportan canales de voz importantes. Por lo tanto, el sistema debe considerar la copia de seguridad y la recuperación. Para pasarelas centralizadas, son importantes la fuente de alimentación redundante, las tarjetas de repuesto, los enlaces de respaldo y la fiabilidad de la sala de equipos. Para pasarelas distribuidas, son más importantes la estabilidad de la red, el acceso remoto, la protección eléctrica local y la monitorización del estado del dispositivo.

El equipo de mantenimiento también debe preparar copias de seguridad de la configuración. Si una pasarela falla, los técnicos deberían poder sustituirla y restaurar la configuración rápidamente. Las funciones de exportación de registros, visualización del estado de llamadas, monitorización del estado de puertos, captura de paquetes y actualización remota pueden reducir enormemente el tiempo de resolución de problemas.

Una prueba de aceptación práctica debe incluir llamadas entrantes, llamadas salientes, llamadas internas de extensión, enrutamiento de llamadas de emergencia, visualización de identificación de llamadas, transferencia de llamadas, transmisión DTMF, fax si es necesario, conmutación por error de enlace, recuperación de alimentación, reconexión de red y estabilidad en llamadas de larga duración. Estas pruebas ayudan a evitar problemas una vez que el sistema está en funcionamiento.

Una pasarela telefónica no es solo un conversor de interfaz. Forma parte de la arquitectura de acceso, el plan de enrutamiento, el modelo de mantenimiento y la estrategia de expansión a largo plazo de un sistema VoIP.

Conclusión

Las pasarelas integradas y las pasarelas independientes responden a necesidades diferentes. Las pasarelas integradas son mejores para un acceso centralizado, de alta densidad y basado en armarios. Las pasarelas independientes son mejores para un acceso distribuido, flexible y basado en escenarios, donde la pasarela debe estar cerca de la línea, el dispositivo de audio o el equipo de radio real.

Un buen proyecto de VoIP o softswitch no debe seleccionar una pasarela solo por su apariencia, número de puertos o precio inicial. Debe evaluar el tipo de interfaz, la ubicación del acceso, la distancia de cableado, el entorno de señal, la demanda de expansión, el método de mantenimiento y los requisitos de aceptación. En muchos casos, un diseño mixto puede proporcionar el mejor equilibrio entre gestión centralizada y despliegue flexible.

Preguntas frecuentes

¿Puede una pasarela independiente ser gestionada por el mismo softswitch que una pasarela integrada?

Sí. Siempre que ambos dispositivos admitan un registro SIP o una conexión de enlace compatibles, normalmente pueden funcionar bajo el mismo softswitch, IP PBX o plataforma de comunicaciones unificadas.

¿Reduce una pasarela integrada todo el trabajo de mantenimiento?

No por completo. Puede simplificar la gestión centralizada del armario, pero el proyecto sigue necesitando un etiquetado de puertos adecuado, planificación de tarjetas de repuesto, copias de seguridad de la configuración, protección de alimentación y procedimientos claros de resolución de problemas.

¿Deben sustituirse siempre los teléfonos analógicos durante una migración VoIP?

No siempre. Si los teléfonos analógicos existentes siguen siendo fiables y satisfacen las necesidades del usuario, las pasarelas FXS pueden mantenerlos conectados al nuevo sistema VoIP durante una migración por fases.

¿Por qué debe probarse el modo DTMF durante la aceptación de la pasarela?

El DTMF se utiliza a menudo para menús IVR, acceso a puertas, control de conferencias y operaciones de despacho. Si el modo DTMF no coincide con la plataforma, los comandos del teclado pueden no reconocerse correctamente.

¿Cuál es un error común al seleccionar la capacidad de la pasarela?

Un error común es calcular solo la demanda actual de puertos. Los proyectos también deben considerar la capacidad de reserva para futuros enlaces, líneas temporales, teléfonos de emergencia, expansión de sucursales y sustitución por mantenimiento.
