Un sistema de comunicación convergente está diseñado para integrar voz, despacho, intercomunicación, megafonía, enlace de video, notificación de emergencia y comunicación empresarial en una plataforma coordinada. En muchos proyectos, sin embargo, el sistema no puede operar como una red IP aislada. A menudo necesita conectarse con la red telefónica pública, líneas PBX heredadas, servicios de voz del operador o recursos telefónicos existentes de la empresa. Por eso el acceso a líneas telefónicas externas se vuelve una parte clave de la planificación.

En despliegues reales existen tres formas principales de conectar un sistema convergente con servicios telefónicos: acceso troncal analógico FXO, acceso troncal digital E1 y acceso troncal IMS/SIP. Cada método tiene su propia estructura de red, modelo de costo, rango de capacidad, requisito de gateway y escenario más adecuado. Elegir correctamente afecta no solo la calidad y concurrencia de llamadas, sino también numeración, enrutamiento, seguridad, escalabilidad, mantenimiento y costo operativo a largo plazo.

Por qué el acceso externo de voz sigue siendo importante

Las plataformas modernas de comunicación son cada vez más IP. Servidores SIP, sistemas IP PBX, plataformas softswitch, consolas de despacho, teléfonos SIP, teléfonos industriales, estaciones de llamada de emergencia y altavoces IP pueden comunicarse por Ethernet o redes IP privadas. Para comunicación interna, esta arquitectura es eficiente y flexible: los usuarios pueden marcar extensiones, activar avisos, unirse a grupos de despacho y conectar varios sitios por IP.

Pero muchas organizaciones todavía necesitan realizar y recibir llamadas a través de la red telefónica pública. Una sala de control puede llamar a equipos externos de mantenimiento. Una fábrica puede necesitar líneas públicas para proveedores, clientes y servicios de emergencia. Un campus puede querer que las extensiones SIP internas reciban llamadas públicas. Un centro de transporte puede necesitar que los operadores llamen a móviles o teléfonos fijos. En estos casos, la plataforma convergente necesita un diseño fiable de acceso externo.

El método de acceso externo debe elegirse según volumen de llamadas, recursos actuales del operador, presupuesto, requisitos de numeración y expansión futura. Un sitio pequeño con pocas llamadas externas puede usar líneas analógicas. Una organización grande con alta concurrencia puede usar E1 o IMS/SIP. Una empresa distribuida puede preferir una solución IP con protección SBC y enrutamiento centralizado.

Tres rutas principales de acceso

Las tres rutas comunes no son solo cables distintos. Representan generaciones diferentes de acceso telefónico. FXO conecta líneas telefónicas tradicionales. E1 agrega muchos canales de voz mediante una interfaz digital. IMS/SIP lleva servicios de voz sobre redes IP de banda ancha y se alinea mejor con la arquitectura moderna de operadores.

Un buen diseño no considera un método universalmente superior. Relaciona cada método con la necesidad del proyecto. FXO es simple y adecuado para baja capacidad. E1 ofrece mayor concurrencia y numeración externa unificada. IMS/SIP ofrece acceso IP, servicios flexibles y mejor alineación con plataformas convergentes modernas, aunque requiere un diseño cuidadoso de seguridad e interoperabilidad.

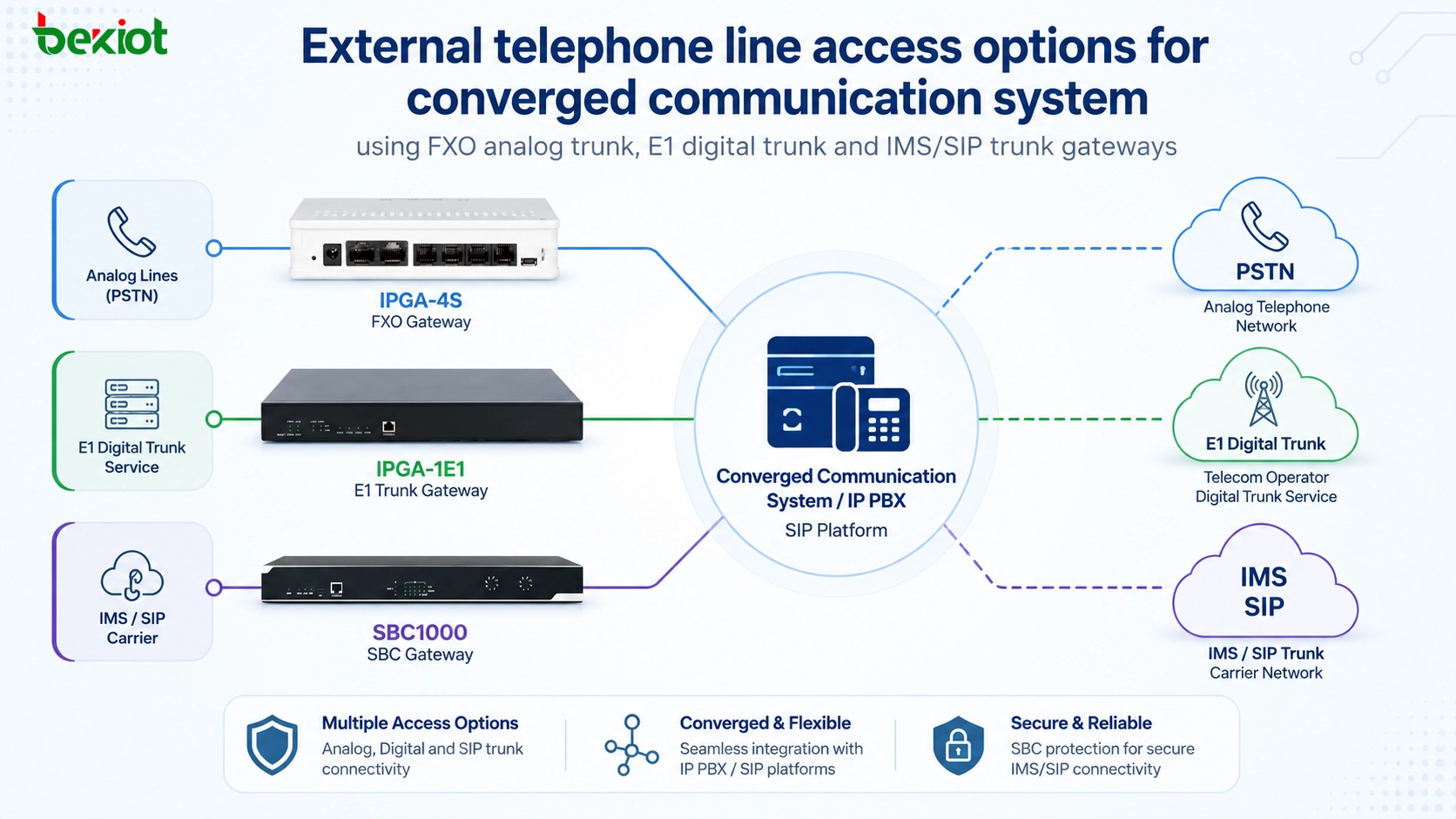

En selección de gateways, Becke Telcom puede encajar de forma ligera con estos tipos de acceso: IPGA-4S FXO Gateway para líneas analógicas, IPGA-1E1 Trunk Gateway para troncales digitales E1 y SBC1000 Gateway para seguridad e interoperabilidad en troncales IMS/SIP.

Uso de líneas analógicas para acceso de baja capacidad

El acceso troncal analógico FXO es el método tradicional de línea telefónica. En términos simples, usa el mismo tipo de línea que muchos servicios fijos heredados. Cuando un sistema convergente debe conectarse al operador mediante líneas analógicas, se usa un gateway FXO para convertir la línea telefónica analógica en acceso de voz SIP o IP para la plataforma.

Su principal ventaja es la sencillez. Si un sitio solo necesita unas pocas líneas externas, el acceso analógico es fácil de entender, desplegar y mantener. Es adecuado para oficinas pequeñas, fábricas pequeñas, sucursales, salas de seguridad, oficinas de administración de propiedades y lugares con necesidades limitadas de llamadas externas.

Sin embargo, FXO tiene una limitación clara: cada número telefónico suele asociarse con una línea física. Si el proyecto necesita decenas o cientos de canales externos, llevar muchas líneas analógicas a la sala de equipos se vuelve ineficiente y poco realista. La gestión de cables, el costo de instalación, la cantidad de puertos, el mantenimiento y la coordinación con el operador se vuelven más complejos.

Otro aspecto operativo es la numeración. Cuando cada línea tiene un número separado, la gestión del servicio externo es menos cómoda. El operador puede ofrecer búsqueda de línea o vincular varias líneas analógicas a un número público, pero esto puede requerir configuración y costos adicionales. Por eso FXO suele ser mejor para llamadas externas de baja concurrencia, no para acceso telefónico a gran escala.

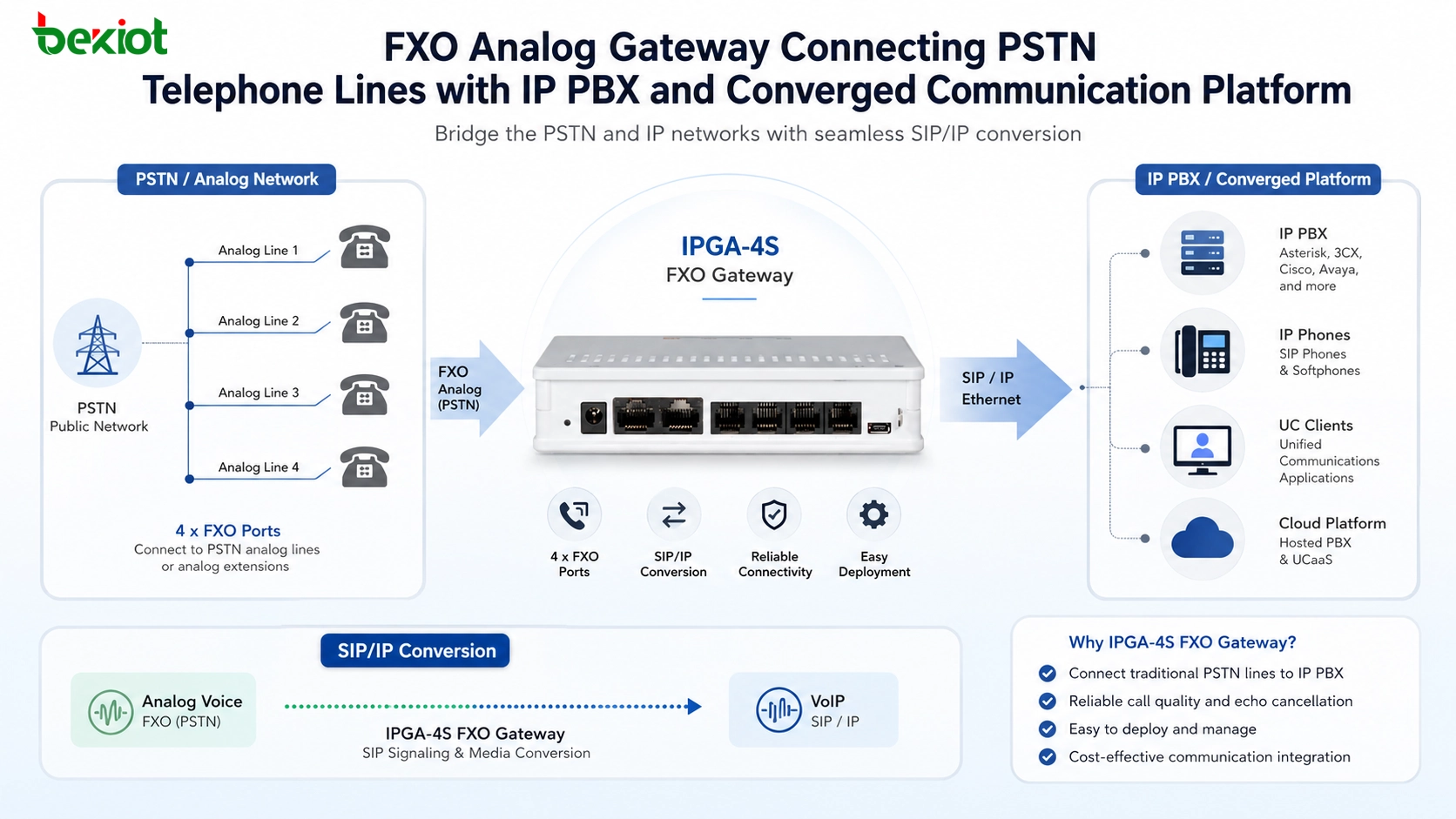

Cómo encaja un gateway FXO en el sistema

Un gateway FXO se sitúa entre la línea telefónica analógica y la plataforma IP. Por un lado se conecta a la línea analógica del operador; por el otro se registra o conecta con el servidor SIP, IP PBX, softswitch o sistema convergente. El gateway convierte voz y señalización analógicas en tráfico SIP/RTP para que las extensiones IP internas puedan realizar y recibir llamadas externas.

Al planificar acceso FXO, el equipo debe contar cuántas líneas externas se requieren y elegir un gateway con la capacidad de puertos adecuada. Por ejemplo, un gateway FXO de cuatro puertos puede conectar cuatro líneas analógicas. Para sitios pequeños puede bastar. En despliegues mayores, FXO puede ser difícil de escalar y conviene considerar E1 o IMS/SIP.

La planificación FXO también debe incluir identificación de llamadas, polaridad de línea, detección de tono ocupado, adaptación de impedancia, rutas del plan de marcación, reglas de emergencia y comportamiento de respaldo. Estos detalles afectan la liberación correcta de llamadas, la visualización de números entrantes y la compatibilidad con las características de la línea analógica del operador.

Escalar llamadas externas con troncales digitales

El acceso troncal digital E1 resuelve el problema de necesitar muchas líneas analógicas para servicios de voz con alta concurrencia. En lugar de asignar una línea analógica física a cada ruta de llamada, E1 usa transmisión digital por división de tiempo. Una interfaz E1 contiene 32 intervalos de tiempo y, en aplicaciones telefónicas típicas, puede proporcionar 30 canales de voz simultáneos; los intervalos restantes se usan para sincronización y señalización según la implementación.

Esto es una gran ventaja para proyectos medianos y grandes. Con E1, una organización puede soportar muchas llamadas simultáneas usando muchos menos circuitos físicos que con líneas analógicas. Combinado con fibra o transmisión digital del operador, E1 entrega acceso telefónico estable y centralizado al cliente y mantiene más manejable el cableado de la sala de equipos.

La troncal digital E1 es adecuada para sitios que necesitan mayor concurrencia, números externos unificados, enrutamiento centralizado entrante y saliente, y acceso de voz estable. Ejemplos: sedes corporativas, grandes fábricas, centros de despacho, hospitales, campus, hoteles, instalaciones de transporte y organizaciones que reciben o realizan muchas llamadas públicas al mismo tiempo.

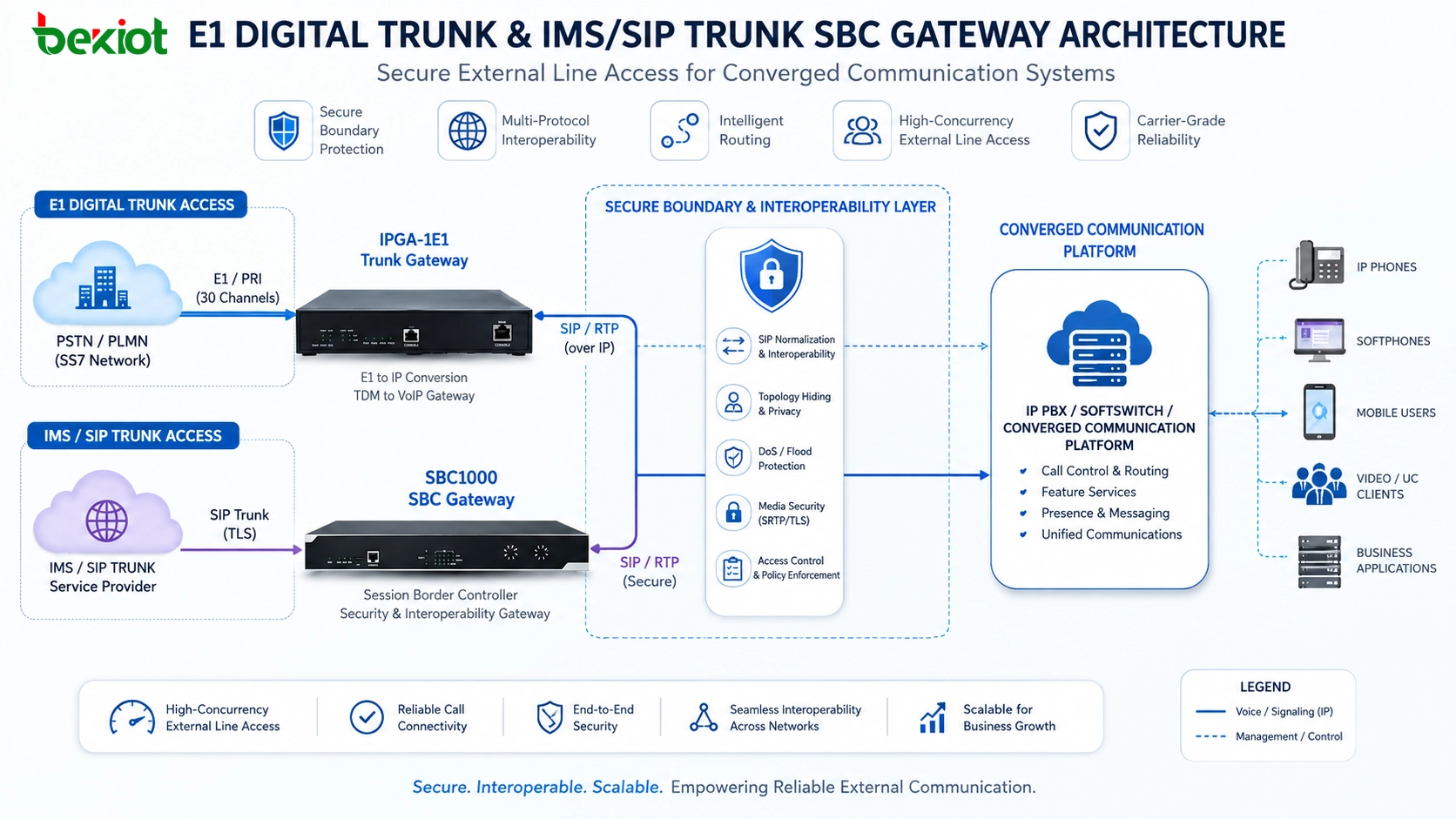

Planificación de señalización y capacidad E1

Un gateway troncal E1 conecta la troncal digital del operador con el sistema convergente. Convierte los canales de voz y la señalización E1 en canales de voz SIP para la plataforma IP. En muchos despliegues, las troncales E1 pueden usar señalización como ISDN-PRI o SS7, según el operador y el diseño regional de red.

Al seleccionar un gateway E1, los ingenieros deben confirmar tres puntos. Primero, la cantidad de puertos: un puerto E1 suele soportar hasta 30 canales de voz, por lo que los puertos deben coincidir con la concurrencia prevista. Segundo, el modo de señalización: el gateway debe soportar el tipo ofrecido por el operador. Tercero, el diseño de numeración y rutas: el sistema debe manejar mapeo de números entrantes, selección de rutas salientes, caller ID y rutas de emergencia.

E1 ofrece fuerte capacidad de concurrencia, pero su costo total puede ser más alto que un acceso analógico pequeño. El servicio de línea, el equipo gateway, la coordinación con el operador y la configuración de señalización requieren planificación profesional. Por eso E1 es más adecuado cuando el volumen de llamadas justifica una troncal digital.

Llevar el acceso de voz a redes IP

El acceso troncal IMS/SIP refleja el cambio general desde circuitos de voz dedicados hacia servicios de operador basados en IP. Las líneas FXO y troncales E1 tradicionales suelen requerir líneas físicas dedicadas, lo que puede elevar el costo de despliegue, especialmente cuando la organización migra a infraestructura IP y redes de banda ancha.

IMS usa SIP como protocolo de control de sesiones. Como muchas plataformas convergentes ya están basadas en SIP, la troncal IMS/SIP puede conectar los servicios de voz del operador con un IP PBX, softswitch o plataforma de comunicación de manera más natural que el acceso heredado por líneas. Puede soportar alta concurrencia, rutas centralizadas, gestión flexible de números y servicios más ricos.

A medida que mejora la banda ancha, las redes IP pueden transportar más voz y video en tiempo real. Para organizaciones que necesitan acceso externo escalable, IMS/SIP reduce la dependencia de circuitos físicos analógicos o E1 y facilita integrar la voz en una arquitectura moderna de comunicación IP.

Por qué normalmente se necesita un SBC

Aunque IMS/SIP se alinea mejor con la comunicación IP, no siempre se recomienda una conexión directa. En muchos proyectos se despliega un Session Border Controller, o SBC, entre la troncal IMS/SIP y el sistema convergente. El SBC actúa como frontera de seguridad, interoperabilidad, enrutamiento y control de medios.

El SBC protege el sistema interno frente a la exposición SIP externa. Ayuda con NAT traversal, normalización SIP, ocultamiento de topología, control de acceso, negociación de códecs, anclaje de medios, control de admisión y rutas de respaldo. También mejora la compatibilidad cuando la red IMS del operador y la plataforma empresarial usan comportamientos SIP, políticas de códec o ajustes de transporte diferentes.

En términos prácticos, el SBC hace que el acceso IMS/SIP sea más seguro y controlable. Proporciona un borde profesional entre la red del operador y la red empresarial, ayudando a mantener llamadas estables y reduciendo riesgos de seguridad e interoperabilidad.

Elegir el método adecuado para el proyecto

El método correcto depende de la escala y objetivo del proyecto. FXO analógico es adecuado para pocas líneas y baja concurrencia externa. Es fácil de desplegar y rentable cuando el sistema solo necesita unos pocos caminos hacia la red pública.

E1 digital es adecuado para proyectos con mayor demanda de llamadas simultáneas. Puede ofrecer hasta 30 canales de voz por interfaz E1 y soportar acceso con numeración externa unificada. Es mejor para organizaciones que necesitan servicio telefónico público centralizado y llamadas entrantes y salientes multicanal estables.

IMS/SIP es adecuado para organizaciones orientadas a IP, llamadas de gran concurrencia, servicios más ricos e integración moderna con operadores. Es especialmente útil cuando el proyecto busca reducir líneas físicas separadas y construir acceso de voz directamente sobre banda ancha o redes IP del operador. En la mayoría de diseños profesionales, debe combinarse con un SBC para seguridad y compatibilidad.

Acerca del acceso con gateway inalámbrico

Además de FXO, E1 e IMS/SIP, algunos sistemas pueden usar un gateway inalámbrico con tarjetas SIM móviles para conectarse a la red telefónica. Este método puede servir en escenarios temporales especiales, ubicaciones remotas, respaldo de emergencia o lugares sin líneas fijas.

No obstante, no suele ser el método principal para acceso externo empresarial. La gestión de tarjetas SIM está sujeta a políticas y restricciones operativas más estrictas. El uso a gran escala o de largo plazo puede generar retos de cumplimiento, estabilidad y administración. Por eso se reserva para casos especiales, no para despliegues convergentes normales.

Diseño de la arquitectura de enrutamiento de llamadas

Tras seleccionar el método externo, el siguiente paso es diseñar el enrutamiento. El sistema debe definir cómo las extensiones internas usan líneas externas, qué departamentos pueden llamar hacia afuera, cómo se distribuyen las llamadas entrantes, si pasan por IVR, grupo de timbrado, operador, servidor de grabación o consola de emergencia, y cómo actúa la conmutación por falla.

Para FXO, el enrutamiento suele basarse en puertos analógicos disponibles y grupos de líneas. Para E1, puede basarse en grupos troncales, números DID, reglas de caller ID y políticas departamentales. Para IMS/SIP, puede ser aún más flexible, especialmente si el SBC soporta varias troncales, respaldo entre operadores, reescritura de números y control de códecs.

En entornos críticos, las llamadas de emergencia deben planificarse con cuidado. El sistema debe definir qué troncal se usa para llamadas de emergencia, cómo se presenta la identidad de llamada y qué ocurre si falla la troncal principal. El acceso externo no es solo una decisión de costo o capacidad; también forma parte de la seguridad y continuidad del negocio.

Consideraciones de seguridad y fiabilidad

El acceso telefónico externo introduce riesgos porque el sistema se conecta a redes externas. En acceso analógico y E1, los riesgos se relacionan con estabilidad de línea, conexión física, prevención de fraude y control de rutas. En IMS/SIP, la ciberseguridad es más importante porque el tráfico SIP atraviesa redes IP.

La planificación de seguridad debe incluir autenticación SIP fuerte, listas permitidas de IP, seguridad de transporte cuando sea posible, ocultamiento de topología por SBC, políticas anti-escaneo, límites de tasa de llamadas, prevención de fraude telefónico y permisos de ruta claros. Grabación, registros, alarmas y detalles de llamadas ayudan a detectar comportamientos anómalos.

La fiabilidad debe incluir redundancia de gateway, troncales de respaldo, protección eléctrica, monitoreo de red, revisión de SLA del operador y rutas de failover. En proyectos grandes, el acceso externo no debe depender de una sola ruta. Un diseño mixto puede usar IMS/SIP como troncal principal y E1 o FXO como respaldo según recursos locales y presupuesto.

Marco recomendado de despliegue

Un despliegue práctico debe empezar con un estudio de requisitos. El equipo debe confirmar número de usuarios, concurrencia externa esperada, volumen entrante, volumen saliente, requisitos de números públicos, recursos actuales del operador, requisitos de emergencia y planes de expansión.

El segundo paso es seleccionar el gateway. Sitios pequeños pueden usar gateways FXO para líneas analógicas. Sitios medianos y grandes pueden usar gateways E1 cuando el operador ofrece troncales digitales. Proyectos orientados a IP pueden usar IMS/SIP con protección SBC para mejorar seguridad, compatibilidad y control de rutas.

El tercer paso es la prueba de integración. Antes de operar formalmente, los ingenieros deben probar llamadas entrantes, llamadas salientes, caller ID, liberación por tono ocupado, compatibilidad de códecs, transmisión DTMF, transferencia, grabación, failover de rutas, comportamiento de llamadas de emergencia y estabilidad de llamadas largas.

El paso final es la operación y mantenimiento. Los administradores deben monitorear estado del gateway, disponibilidad de troncales, registro SIP, tasa de fallos, uso de canales concurrentes, pérdida de paquetes, jitter y llamadas salientes anómalas. Esto ayuda a mantener comunicación estable y reducir caídas.

Conclusión

Hay tres formas principales para que un sistema convergente acceda a servicios telefónicos externos: troncales analógicas FXO, troncales digitales E1 y troncales IMS/SIP. FXO sirve para pocas líneas y baja concurrencia. E1 sirve para acceso de alta concurrencia y numeración unificada. IMS/SIP sirve para acceso moderno de operador basado en IP, integración de servicios a gran escala y capacidades más ricas.

La mejor elección depende del proyecto real. Una oficina pequeña o sucursal puede necesitar solo algunas líneas analógicas. Una gran empresa, campus o centro de mando puede requerir E1. Un sistema IP moderno puede preferir IMS/SIP con un SBC en el borde de red.

Un diseño exitoso debe equilibrar costo, capacidad, seguridad, compatibilidad, recursos del operador y escalabilidad futura. Con la arquitectura de gateway correcta, una plataforma convergente puede conectar usuarios SIP internos, consolas de despacho, terminales de emergencia y redes telefónicas públicas en un sistema estable y administrable.

Preguntas frecuentes

¿Cuáles son los principales métodos de acceso telefónico externo para sistemas convergentes?

Los tres métodos principales son acceso troncal analógico FXO, acceso troncal digital E1 y acceso troncal IMS/SIP. FXO sirve para líneas analógicas de baja capacidad, E1 para troncales digitales de alta concurrencia e IMS/SIP para acceso de voz de operador basado en IP.

¿Cuándo debe usarse acceso analógico FXO?

FXO es adecuado cuando el sistema solo necesita pocas líneas externas. Es fácil de desplegar y rentable para baja concurrencia, pero no es ideal para decenas o cientos de canales externos.

¿Cuántas llamadas puede soportar una troncal E1?

Una troncal E1 típica tiene 32 intervalos de tiempo y suele soportar 30 llamadas de voz simultáneas en aplicaciones telefónicas comunes. También se debe confirmar si el operador usa ISDN-PRI, SS7 u otra señalización antes de elegir el gateway E1.

¿Por qué es importante un SBC para IMS/SIP?

Un SBC protege el sistema interno al conectarlo con troncales IMS/SIP externas. Puede aportar seguridad SIP, NAT traversal, negociación de códecs, normalización SIP, control de rutas, ocultamiento de topología y compatibilidad entre la red del operador y la plataforma empresarial.

¿Pueden usarse gateways SIM inalámbricos como líneas externas?

Pueden usarse en casos especiales como acceso temporal, respaldo de emergencia o sitios remotos sin líneas fijas. Pero por la gestión estricta de SIM y sus limitaciones operativas, normalmente no son el método principal de acceso telefónico externo empresarial.
