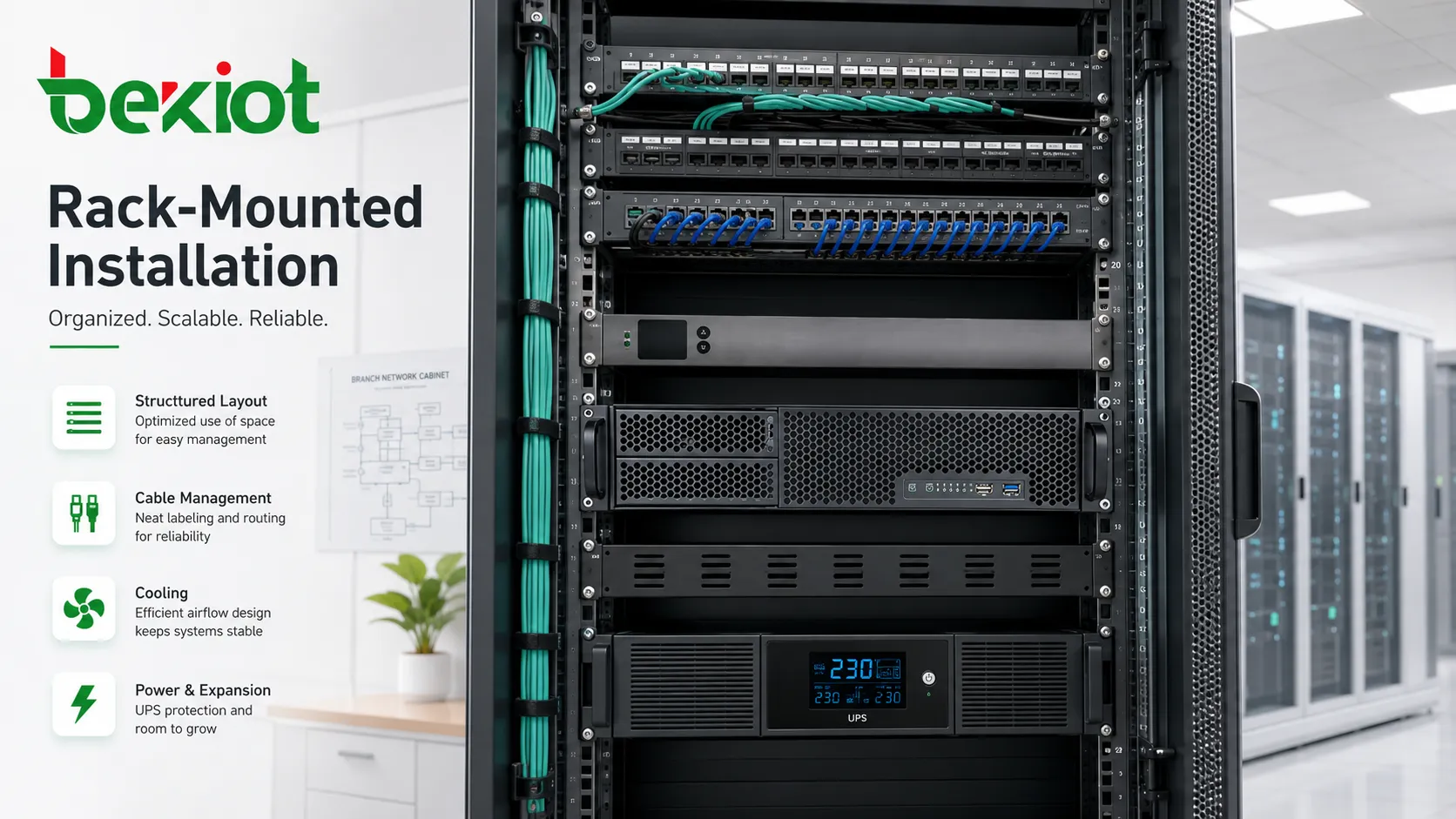

Una instalación montada en rack es un método normalizado de despliegue de equipos que coloca los dispositivos dentro de racks de servidores, armarios de red, armarios de telecomunicaciones, armarios de control, racks audiovisuales o envolventes industriales. Los equipos suelen montarse según dimensiones estándar de unidades de rack, lo que permite ordenar múltiples dispositivos en vertical dentro de una estructura controlada, mantenible y eficiente en espacio.
Este método se utiliza ampliamente allí donde muchos sistemas electrónicos deben instalarse, alimentarse, refrigerarse, cablearse, supervisarse y mantenerse en un único lugar organizado. Es habitual en centros de datos, salas de TI empresariales, centrales de telecomunicaciones, sistemas de radiodifusión, salas de control de seguridad, automatización industrial, edificios inteligentes, infraestructuras de transporte, laboratorios e instalaciones de servicio público.
Por qué se generalizó el despliegue en armarios normalizados
A medida que los sistemas se vuelven más complejos, colocar equipos de forma aleatoria sobre estanterías, mesas o paredes genera problemas de gestión. Los cables se vuelven difíciles de seguir, el flujo de aire queda desequilibrado, los equipos son más difíciles de sustituir y el mantenimiento resulta más arriesgado. La estructura de rack resuelve estos problemas al ofrecer una disposición física predecible.
El despliegue normalizado en rack también ayuda a los equipos técnicos a planificar espacio, energía, refrigeración, rutas de cableado, puesta a tierra, etiquetado y ampliaciones futuras. En lugar de tratar cada dispositivo como un objeto aislado, el rack se convierte en una unidad de infraestructura gestionada.
Para organizaciones con muchos emplazamientos, esta repetibilidad es valiosa. Un armario de red de una sucursal, una sala de datos, un rack de videovigilancia o un rack de telecomunicaciones puede seguir una plantilla de diseño similar, facilitando la instalación y el soporte en distintas ubicaciones.
Valores principales en distintos campos
Eficiencia del espacio
Los racks aprovechan verticalmente el espacio de la sala técnica. En vez de distribuir dispositivos por mesas o baldas, los sistemas pueden apilarse en una huella compacta. Esto es importante en salas de servidores, armarios de telecomunicaciones, salas de control, refugios móviles, salas de emisión y armarios técnicos donde el espacio en suelo es limitado.
Las unidades de rack también facilitan la planificación de capacidad. Los equipos pueden estimar cuántas unidades quedan disponibles, cuánto espacio se reserva para futuros dispositivos y si los equipos más pesados deben colocarse en la parte inferior para mejorar la estabilidad.
Accesibilidad para el servicio
Los equipos montados correctamente son más fáciles de identificar, retirar, sustituir e inspeccionar. El acceso frontal y posterior, los raíles deslizantes, las etiquetas de cables, las bandejas de rack y los paneles de parcheo ayudan a los técnicos a realizar mantenimiento sin alterar sistemas no relacionados.
Esto importa en entornos donde el tiempo de inactividad es costoso. Un dispositivo que se localiza y reemplaza con rapidez reduce el tiempo de diagnóstico.
Gestión térmica
La disposición del rack permite planificar el flujo de aire. Muchos dispositivos están diseñados para refrigeración de delante hacia atrás, mientras que otros requieren flujo lateral o de abajo hacia arriba. El diseño del armario, los paneles ciegos, las bandejas de ventiladores, las puertas perforadas y la planificación de pasillos fríos y calientes pueden influir en la temperatura del equipo.
Una mala planificación térmica puede reducir la vida útil, provocar apagados inesperados e incrementar el ruido de ventiladores. Por eso la instalación en rack debe considerar la potencia térmica y el recorrido del aire, no solo el encaje físico.
Organización del cableado
El encaminamiento estructurado de cables es una de las ventajas más visibles. Paneles de parcheo, gestores de cable, bandejas de fibra, organizadores horizontales y verticales, bridas de velcro y sistemas de etiquetado ayudan a evitar cableado enredado.
Una buena gestión del cableado mejora el diagnóstico, el flujo de aire, la documentación y la fiabilidad a largo plazo. También reduce las desconexiones accidentales durante el mantenimiento.
Centros de datos e infraestructura en la nube
Los centros de datos son una de las áreas de aplicación más evidentes. Servidores, cabinas de almacenamiento, conmutadores de parte superior de rack, cortafuegos, balanceadores de carga, dispositivos de copia de seguridad, PDU, equipos KVM y sensores de monitorización se despliegan comúnmente en racks normalizados.
En este entorno, el rack forma parte de una arquitectura mayor del centro de datos. Deben coordinarse densidad de potencia, capacidad de refrigeración, carga del suelo, dirección del flujo de aire, redundancia, bandejas de cable, puesta a tierra y monitorización.
Los proveedores de servicios en la nube, centros de datos empresariales, instalaciones de colocación y salas privadas de servidores utilizan sistemas en rack porque facilitan la escalabilidad. Nueva capacidad de cómputo, almacenamiento o red puede añadirse en un formato físico previsible.

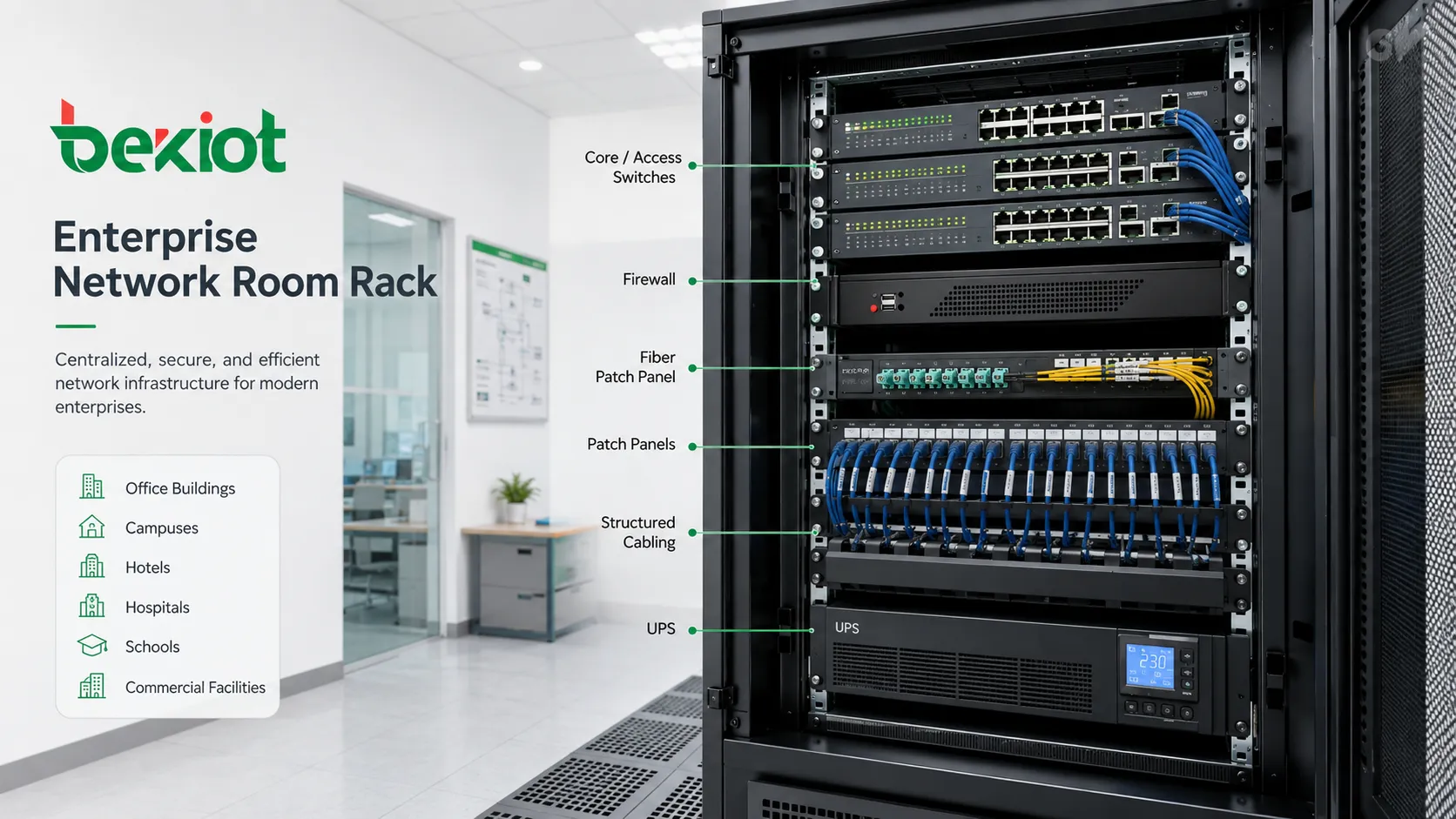

Salas de red empresariales
Edificios de oficinas, campus, hoteles, hospitales, escuelas e instalaciones comerciales suelen usar armarios rack para conmutadores, routers, cortafuegos, controladoras inalámbricas, paneles de parcheo, distribuidores ópticos, unidades SAI y cableado estructurado.
Un rack de sala de red bien diseñado conecta estaciones de trabajo, puntos de acceso, cámaras IP, teléfonos, impresoras, paneles de control de acceso y sistemas del edificio. Si el rack está mal etiquetado o saturado, incluso un simple cambio de puerto puede volverse difícil.
Para los equipos de TI empresariales, la disposición del rack debe coincidir con el diseño lógico de la red. Conmutadores principales, conmutadores de acceso, paneles de parcheo, enlaces ascendentes, puertos de gestión y conexiones de alimentación deben identificarse con facilidad.
Sistemas de telecomunicaciones y comunicación
Los entornos de telecomunicaciones utilizan racks para plataformas de voz, equipos de transmisión, routers, transporte óptico, pasarelas de medios, controladores de borde de sesión, equipos de radio, distribución eléctrica y sistemas de terminación de cable. Estas instalaciones pueden aparecer en centrales, salas de estaciones base, salas de telecomunicaciones empresariales, centros de interconexión de operadores y refugios de comunicación.
Los sistemas de comunicación suelen requerir alta disponibilidad. Los racks pueden incluir alimentaciones redundantes, energía DC respaldada por baterías, barras de puesta a tierra, protección contra sobretensiones, sistemas de ventilación y monitorización de alarmas. La disposición del equipo debe permitir sustitución rápida y trazado claro de cables.
Como los sitios de telecomunicaciones suelen implicar gran cantidad de conexiones de cobre, fibra y coaxial, la organización física es crítica. Una mala gestión de cables puede afectar la calidad de señal, la velocidad de mantenimiento y el aislamiento de fallos.
Salas de control de seguridad y videovigilancia
Los sistemas de seguridad suelen depender de racks centralizados. Grabadores de vídeo, servidores de gestión de vídeo, cabinas de almacenamiento, conmutadores PoE, servidores de control de acceso, controladores de alarma, matrices, controladores de teclado y equipos de red de vigilancia pueden instalarse en racks.
En una sala de control, el rack no es solo un armario de almacenamiento. Soporta grabación continua, respuesta ante alarmas, distribución de vídeo y supervisión del sistema. La energía de respaldo y la refrigeración son importantes porque los dispositivos de seguridad pueden necesitar operación continua 24/7.
La organización del rack también ayuda durante incidentes. Operadores y técnicos deben identificar rápidamente qué grabador, conmutador o controlador corresponde a una cámara, puerta, zona o edificio concreto.
Automatización industrial e instalaciones de servicios públicos
Fábricas, subestaciones, plantas de tratamiento de agua, sitios de petróleo y gas, depósitos de transporte, minas, centros logísticos e instalaciones de generación eléctrica pueden usar sistemas en rack para PC industriales, pasarelas de comunicación PLC, servidores SCADA, conmutadores de red, servidores de dispositivos serie, historiadores de datos, convertidores de protocolo y sistemas de monitorización.
Los racks industriales suelen enfrentar condiciones más duras que los de oficina. Polvo, vibración, calor, ruido eléctrico, humedad y acceso restringido pueden afectar el diseño de instalación. Las envolventes pueden requerir mayor sellado, filtrado, puesta a tierra, equipotencialidad y protección contra sobretensiones.
En entornos de proceso, el rack puede soportar control, monitorización, informes y comunicación relacionada con la seguridad. Por eso los procedimientos de mantenimiento deben planificarse con cuidado para no interrumpir la producción ni los dispositivos de campo.
Sistemas de audio, vídeo y radiodifusión
Emisoras, centros de conferencias, estudios, aulas, centros de mando, teatros y salas de control AV usan racks para mezcladores de vídeo, procesadores de audio, amplificadores, matrices de enrutamiento, codificadores, decodificadores, sistemas de grabación, servidores multimedia, equipos de conferencia y convertidores de señal.
Los racks AV requieren una separación cuidadosa del cableado. Cables de alimentación, cables de altavoz, líneas de audio, cables de vídeo, líneas de red y cableado de control pueden necesitar rutas diferentes para evitar ruido, interferencias y confusión en el servicio.
La refrigeración también es importante porque amplificadores, procesadores y equipos de vídeo pueden generar calor considerable dentro de mobiliario cerrado o salas de control.
Transporte e infraestructura pública
Estaciones ferroviarias, sistemas de metro, aeropuertos, puertos, túneles, autopistas, centros de control de tráfico y terminales de autobuses suelen desplegar sistemas en rack para comunicación, videovigilancia, información al pasajero, megafonía, apoyo de señalización, conmutación de red y control de emergencia.
Estos entornos requieren operación fiable en sitios distribuidos. Las salas de equipos pueden ubicarse en zonas traseras de estaciones, armarios de carretera, salas técnicas de túneles, salas de equipos de andén o centros de mando centrales.
El diseño del rack debe considerar accesibilidad, protección ambiental, energía de respaldo, entrada de cables, puesta a tierra, monitorización remota y mantenimiento rápido durante ventanas de servicio limitadas.
Entornos sanitarios, de laboratorio e investigación
Hospitales y laboratorios usan racks para servidores de imagen, almacenamiento de datos, equipos de red, sistemas de información de laboratorio, servidores de monitorización, pasarelas de dispositivos médicos, clústeres de cómputo de investigación y plataformas de datos seguras.
Estos entornos suelen requerir acceso controlado, cableado limpio, protección de datos, energía de respaldo fiable y etiquetado claro. En sanidad, la indisponibilidad puede afectar el flujo clínico, los historiales de pacientes, la disponibilidad de imágenes o la coordinación departamental.
Los entornos de investigación pueden usar racks para computación de alto rendimiento, equipos de prueba, instrumentación, sistemas RF, adquisición de datos y plataformas de medición. La flexibilidad es importante porque las configuraciones de laboratorio pueden cambiar con frecuencia.
Edificios inteligentes y gestión de instalaciones
Los edificios modernos pueden incluir muchos sistemas conectados, como control de climatización, iluminación, gestión energética, control de acceso, interfaces de alarma de incendios, ascensores, videovigilancia, aparcamientos, sistemas de visitantes y servidores de automatización del edificio.
Los armarios rack ayudan a centralizar estos sistemas en salas de equipos. Esto mejora el mantenimiento porque los técnicos pueden acceder a componentes de red, control, servidor y alimentación en un único lugar estructurado.
Los equipos de instalaciones deben mantener documentados los racks de control del edificio. Un rack mal documentado puede ralentizar el mantenimiento cuando aparece un fallo en un sistema del edificio.
Factores de diseño antes de la instalación
Tamaño y profundidad del rack
El armario seleccionado debe coincidir con la profundidad del equipo, el tipo de riel, el radio de curvatura de los cables, las necesidades de acceso posterior y la ampliación futura. Un rack demasiado poco profundo puede obligar a doblar cables bruscamente o impedir el cierre de puertas traseras.
La altura del rack también debe incluir espacio para gestores de cable, paneles ciegos, PDU, bandejas y equipos futuros.
Peso y carga del suelo
Servidores, baterías SAI, cabinas de almacenamiento y equipos eléctricos pueden ser pesados. Los dispositivos pesados deben montarse abajo para mejorar la estabilidad. El suelo debe soportar el peso total cargado.
En centros de datos con suelo técnico, zonas sísmicas, refugios móviles o salas de equipos en plantas altas, los requisitos estructurales deben revisarse antes de la instalación.
Distribución eléctrica
Los racks requieren distribución eléctrica planificada. PDU, alimentaciones redundantes, capacidad de circuito, puesta a tierra, soporte SAI y rutas de cables de alimentación deben definirse antes de instalar dispositivos.
Las regletas sobrecargadas y alargadores sin gestión no son seguros y no deben sustituir a un diseño eléctrico adecuado para rack.
Ruta de refrigeración
El flujo de aire debe coincidir con el diseño del equipo. Mezclar dispositivos con diferentes direcciones de aire dentro del mismo armario puede crear puntos calientes. Los paneles ciegos ayudan a evitar la recirculación de aire caliente.
La monitorización de temperatura es útil en racks que soportan sistemas críticos o cargas de alta densidad.
Etiquetado y documentación
Cada dispositivo, cable, puerto, alimentación y conexión de parcheo debe etiquetarse. La documentación debe incluir diagramas de elevación del rack, direcciones IP, mapas de puertos, identificadores de cables, información de circuitos y contactos de mantenimiento.
Una buena documentación convierte un rack de una pila confusa de hardware en un activo de infraestructura gestionable.
Problemas comunes en instalaciones mal planificadas
Un problema común es la sobreocupación. Cuando se añaden demasiados dispositivos sin planificación, desaparecen el flujo de aire, el acceso a cables y el espacio de servicio. Los técnicos pueden tener que retirar equipos no relacionados solo para llegar a un cable.
Otro problema es la mezcla de calidad eléctrica. Servidores sensibles, conmutadores de red, equipos AV y controladores industriales pueden compartir alimentación con cargas inadecuadas. Esto aumenta el riesgo de caídas de tensión, ruido o apagados inesperados.
La congestión de cables también es frecuente. Mazos demasiado apretados, latiguillos sin etiquetar y curvas bruscas pueden causar diagnósticos difíciles y problemas de señal, especialmente en fibra y enlaces de cobre de alta velocidad.
Por último, muchos racks carecen de planificación de ciclo de vida. Se añaden dispositivos durante años, pero permanecen cables antiguos, equipos retirados, paneles de parcheo sin uso y adaptadores olvidados. Las auditorías periódicas son necesarias.
Una instalación montada en rack tiene éxito cuando la disposición física, la energía, la refrigeración, el cableado, el etiquetado y el acceso de mantenimiento se planifican juntos y no como elementos separados.
Prácticas de operación y mantenimiento
La inspección rutinaria debe revisar temperatura, estado de ventiladores, acumulación de polvo, tensión de cables, tornillos flojos, cables sin uso, carga eléctrica, alarmas del SAI, luces de enlace e indicadores de estado. Estas comprobaciones pequeñas pueden evitar fallos mayores.
Debe considerarse el control de acceso. Los racks pueden contener sistemas críticos, credenciales, medios de almacenamiento y puntos de acceso a la red. Puertas, cerraduras, monitorización y control de visitantes pueden ser necesarios según el entorno.
La gestión de cambios es importante. Cada cable nuevo, dispositivo, cambio de parcheo o modificación de alimentación debe registrarse. Los cambios no documentados son una de las principales causas de retrasos futuros en el diagnóstico.
Conviene conservar espacio libre en el rack cuando sea posible. Un rack completamente lleno no deja margen para sustituciones urgentes, ampliaciones, dispositivos temporales de prueba o retrabajo de cableado.
Preguntas frecuentes
¿Qué significa 1U en una instalación de rack?
1U es una unidad de medida de rack equivalente a 1,75 pulgadas de espacio vertical. Los dispositivos pueden describirse como 1U, 2U, 4U u otros tamaños según su altura.
¿Puede instalarse equipo de escritorio común en un rack?
Sí, pero normalmente requiere bandejas de rack o kits de montaje especiales. Los dispositivos no diseñados para el flujo de aire de un rack pueden necesitar más atención a la refrigeración y al acceso de cables.
¿Por qué se usan paneles ciegos en los racks?
Los paneles ciegos cierran espacios frontales sin usar y ayudan a impedir que el aire caliente recircule hacia las entradas de los equipos, mejorando la eficiencia de refrigeración.
¿Los dispositivos pesados deben montarse arriba o abajo?
En general, el equipo pesado debe montarse en la parte inferior del rack para mejorar la estabilidad y reducir el riesgo de vuelco durante instalación o mantenimiento.
¿Qué debe revisarse antes de añadir equipos a un rack existente?
Revise espacio disponible, profundidad, capacidad de peso, capacidad eléctrica, refrigeración, rutas de cable, puesta a tierra, puertos de red, carga SAI y si la documentación necesita actualizarse.
