La humedad de funcionamiento es el rango de humedad relativa en el que un producto, dispositivo, sistema o componente puede funcionar de manera fiable mientras está encendido y realizando la operación para la que fue diseñado. Describe cuánta humedad del aire circundante puede tolerar el equipo durante su uso. Para dispositivos electrónicos, eléctricos, de comunicaciones, industriales, de seguridad, médicos y de exterior, la humedad de funcionamiento es una especificación ambiental importante porque la humedad puede afectar directamente a la fiabilidad, la seguridad, la vida útil, el aislamiento, la corrosión, el rendimiento de las pantallas, los sensores, los conectores y la estabilidad de los circuitos.
Una ficha técnica de producto puede especificar la humedad de funcionamiento en formatos como 10% a 90% HR, 5% a 95% HR sin condensación, o 0% a 95% HR según el tipo de dispositivo y las condiciones de ensayo. HR significa humedad relativa. La indicación "sin condensación" es especialmente importante porque una humedad alta sin condensación es muy diferente a que se formen gotas de agua sobre los circuitos, terminales, lentes, pantallas, micrófonos, altavoces o conectores.
La humedad de funcionamiento se considera ampliamente en automatización industrial, equipos de telecomunicaciones, dispositivos de seguridad exterior, teléfonos IP, sistemas de control de acceso, servidores, enrutadores, sensores, paneles de control, sistemas ferroviarios, dispositivos médicos, almacenes, cámaras frigoríficas, emplazamientos marinos, túneles, instalaciones de energía y sistemas de edificios inteligentes. En estos entornos, la humedad puede aparecer junto con cambios de temperatura, polvo, niebla salina, vibraciones, proyecciones de agua, vapores químicos y envejecimiento de los materiales a largo plazo.
¿Qué es la humedad de funcionamiento?
Definición y significado esencial
La humedad de funcionamiento se refiere a las condiciones de humedad bajo las cuales el equipo está diseñado para trabajar mientras está operativo. Es diferente de la humedad de almacenamiento, que describe el rango de humedad que el producto puede tolerar cuando no está encendido o no está en servicio activo. La humedad de funcionamiento suele ser más importante para el despliegue real porque los circuitos internos, las fuentes de alimentación, los sensores, las pantallas, los botones, las partes de audio y los conectores pueden verse afectados mientras el producto está energizado.
El significado esencial es la tolerancia a la humedad durante el uso activo. Si un dispositivo está clasificado para 10% a 90% HR sin condensación, significa que el producto está diseñado para funcionar dentro de ese rango de humedad relativa siempre que no se forme condensación. Esto no significa automáticamente que el dispositivo pueda funcionar bajo la lluvia, acumulación de agua de niebla, proyecciones de agua de lavado, inundaciones, vapor o contacto directo con el agua.
La humedad de funcionamiento siempre debe leerse junto con la temperatura de funcionamiento. La humedad relativa cambia con la temperatura. Un dispositivo puede funcionar normalmente al 90% HR en una habitación cálida y estable, pero sufrir condensación cuando la temperatura desciende rápidamente. Por esta razón, la humedad, la temperatura, el punto de rocío, el diseño del envolvente y la ubicación de la instalación deben evaluarse conjuntamente.
La humedad de funcionamiento define las condiciones de humedad que un dispositivo puede tolerar mientras trabaja, pero no significa automáticamente que el dispositivo sea impermeable o esté protegido contra la condensación.
Por qué es importante la humedad de funcionamiento
La humedad de funcionamiento es importante porque la humedad puede dañar el equipo gradual o repentinamente. Una humedad alta puede acelerar la corrosión, reducir la resistencia de aislamiento, provocar corrientes de fuga, contaminar las placas de circuito, afectar a los sensores, empañar pantallas o lentes, deformar etiquetas, debilitar adhesivos y degradar el rendimiento de altavoces o micrófonos. En algunos casos, la humedad puede crear fallos intermitentes difíciles de diagnosticar.
La humedad baja también puede crear problemas. Los entornos muy secos pueden aumentar el riesgo de descarga electrostática, especialmente en centros de datos, fabricación de componentes electrónicos, laboratorios y entornos de oficina con equipos sensibles. El aire seco también puede afectar a ciertos materiales, plásticos, papel, juntas y al confort del usuario.
Para equipos de exterior, industriales y de campo, la humedad rara vez es un factor aislado. Los equipos pueden enfrentarse a aire húmedo durante la noche, alta temperatura durante el día, condensación por la mañana, polvo en el ambiente, salinidad en zonas costeras o vapores químicos en sitios industriales. Un producto fiable debe evaluarse según el perfil real de humedad de su entorno de instalación.

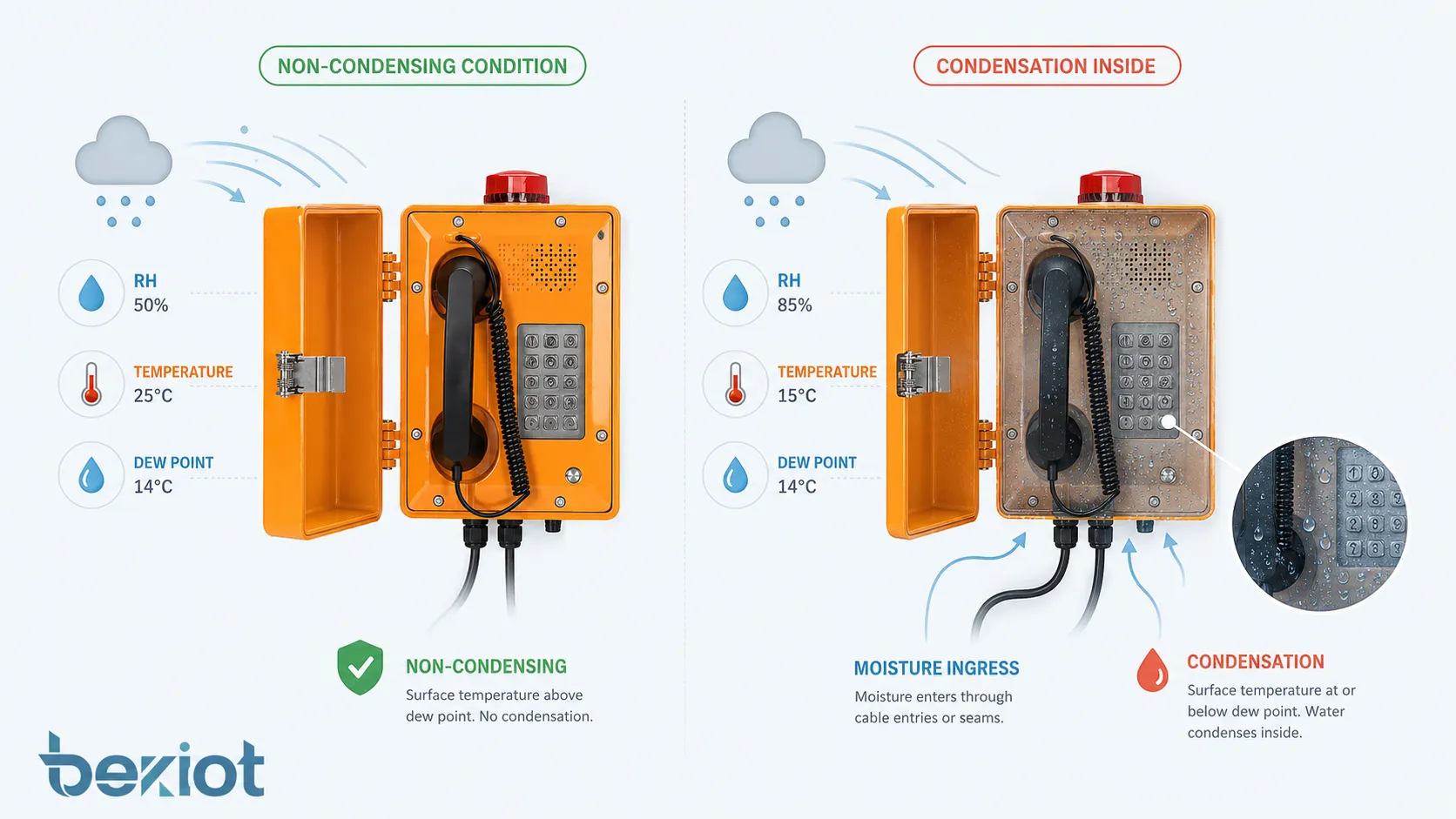

Cómo funciona la humedad de funcionamiento
Humedad relativa y temperatura
La humedad relativa describe cuánto vapor de agua está presente en el aire comparado con la cantidad máxima que el aire puede contener a la misma temperatura. El aire caliente puede contener más humedad que el aire frío. Esto significa que la misma cantidad de vapor de agua puede representar una HR más baja a alta temperatura y una HR más alta a baja temperatura.
Esta relación es importante para los equipos porque los cambios de temperatura pueden convertir una condición de humedad segura en un riesgo de condensación. Si el aire cálido y húmedo entra en un envolvente y luego se enfría, el aire puede alcanzar su punto de rocío y el agua puede condensarse en las superficies internas.
Un dispositivo clasificado para alta humedad relativa puede fallar igualmente si se forma condensación. Por lo tanto, los ingenieros no solo deben verificar el porcentaje de HR. También deben considerar los ciclos de temperatura, el punto de rocío, la ventilación, el sellado del envolvente y la probabilidad de que quede humedad atrapada dentro del producto.
Condiciones sin condensación
Muchas fichas técnicas de productos especifican la humedad como "sin condensación". Esto significa que se permite la humedad en el aire, pero no debe formarse agua líquida sobre o dentro del dispositivo. La condensación puede ser mucho más dañina que el aire húmedo porque las gotas de agua pueden puentear contactos eléctricos, corroer piezas metálicas, empañar superficies ópticas y contaminar placas de circuito.
Las condiciones sin condensación son comunes en entornos interiores controlados, salas de datos, salas de telecomunicaciones, oficinas y muchos armarios industriales. Sin embargo, los entornos de campo pueden no permanecer sin condensación. Los armarios de exterior, túneles, entradas de cámaras frigoríficas, emplazamientos costeros y edificios sin calefacción pueden experimentar condensación durante los cambios diarios de temperatura.
Si la instalación real puede producir condensación, el producto necesita protección adicional en el diseño, como envolventes sellados, membranas transpirables, calefactores, revestimiento conformado, drenaje, desecantes, control de humedad o un mejor diseño del armario.
Punto de rocío y riesgo de humedad
El punto de rocío es la temperatura a la que el aire se satura y el vapor de agua comienza a condensarse. Cuando las superficies del equipo caen por debajo del punto de rocío, puede formarse humedad sobre esas superficies. Esto puede ocurrir dentro de armarios, dentro de envolventes, en placas de circuito, en conectores, en pantallas y en carcasas metálicas.
El punto de rocío suele ser más útil que la HR por sí sola para comprender el riesgo de condensación. Un valor alto de HR a una temperatura estable puede ser menos perjudicial que una caída rápida de temperatura que provoque la formación de gotas de agua. La condensación es especialmente probable durante las transiciones de la noche al día, la entrada a salas con aire acondicionado, la apertura de puertas de cámaras frigoríficas y las oscilaciones de temperatura en armarios exteriores.
Un buen diseño frente a la humedad debe evaluar si el dispositivo experimentará humedad estable, humedad cíclica o condensación. Estas condiciones crean diferentes niveles de estrés.
Entrada y absorción de humedad
La humedad puede entrar en los equipos a través de prensaestopas, juntas, respiraderos, conectores, empaquetaduras, orificios para tornillos, sellos dañados, materiales porosos y cambios de presión. Incluso los equipos sellados pueden experimentar movimiento de humedad durante largos periodos si el sistema de sellado no está diseñado correctamente.
Algunos materiales también absorben humedad. Los plásticos, las piezas de goma, los adhesivos, las etiquetas, los materiales aislantes y los sustratos de las placas de circuito impreso pueden absorber o liberar humedad según el entorno. Esto puede afectar a las dimensiones, el aislamiento, la fuerza de adhesión y la fiabilidad a largo plazo.
Por consiguiente, la humedad de funcionamiento debe considerarse tanto como una condición ambiental externa como un estrés material interno.

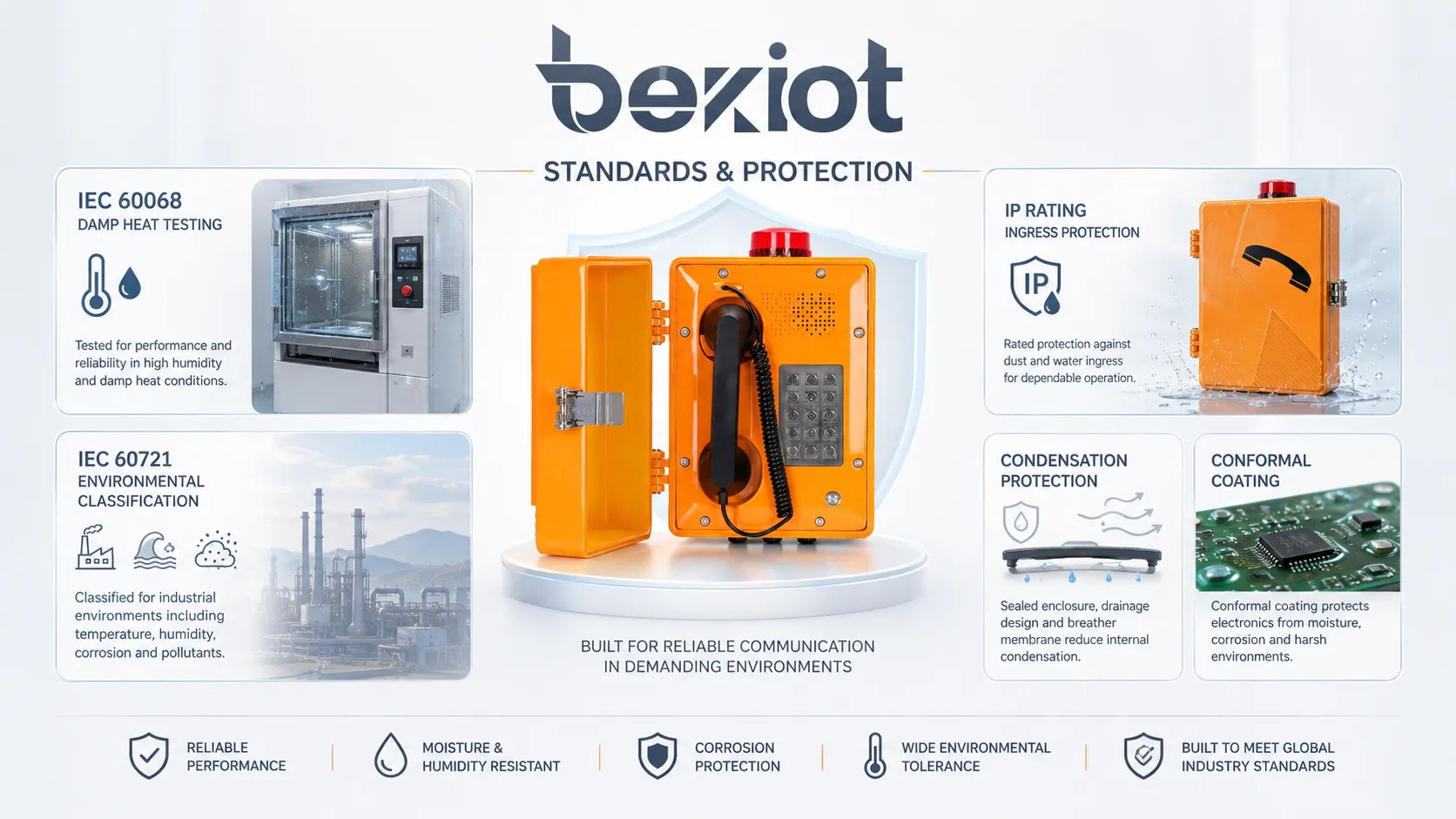

Normas relacionadas con la humedad de funcionamiento
Ensayos ambientales IEC 60068
La serie IEC 60068 es una familia principal de normas de ensayos ambientales utilizadas para evaluar cómo los productos electrotécnicos responden a las tensiones ambientales. Para la evaluación relacionada con la humedad, los ensayos de calor húmedo son especialmente relevantes porque ayudan a determinar cómo los productos soportan la alta humedad, la condensación y los cambios en las características eléctricas o mecánicas.
En las pruebas prácticas de productos, los ensayos de calor húmedo pueden usarse para verificar la resistencia a la corrosión, la estabilidad del aislamiento, la fiabilidad del circuito, el rendimiento de las juntas, el envejecimiento del material, el comportamiento de las pantallas y el funcionamiento en condiciones húmedas. El método de ensayo exacto, la duración, la temperatura, el nivel de humedad y el estado operativo deben seleccionarse según el tipo de producto y la aplicación.
Los ensayos IEC 60068 no deben entenderse como una única clasificación de humedad. Es una familia de métodos de ensayo y documentos de orientación. La especificación del producto debe indicar qué ensayo se realizó, qué condiciones se utilizaron y qué criterios de aceptación se aplicaron.
IEC 60068-2-78 Calor húmedo en régimen estacionario
La norma IEC 60068-2-78 está asociada al ensayo de calor húmedo en régimen estacionario. Este tipo de ensayo expone un producto o componente a condiciones de alta humedad y temperatura estable durante un periodo definido. Es útil para evaluar la exposición a largo plazo al aire húmedo sin las oscilaciones repetidas de temperatura del ensayo cíclico.
El ensayo de calor húmedo en régimen estacionario puede revelar degradación relacionada con la humedad, como reducción de la resistencia de aislamiento, corrosión, hinchamiento de materiales, debilidad del revestimiento, anomalías en pantallas e inestabilidad funcional. A menudo es relevante para productos electrónicos que pueden funcionar o almacenarse en entornos húmedos.
El resultado del ensayo depende de la severidad y la duración. Un ensayo corto de baja severidad no es equivalente a una exposición prolongada en un entorno tropical, marino, industrial o exterior.
IEC 60068-2-30 Calor húmedo cíclico
La norma IEC 60068-2-30 está asociada al ensayo de calor húmedo cíclico. El ensayo de calor húmedo cíclico expone los productos a ciclos repetidos de temperatura y humedad, creando a menudo estrés por condensación. Esto es útil porque muchos entornos reales no son estables. Los equipos pueden calentarse durante el día, enfriarse por la noche y experimentar ciclos de humedad repetidos.
La humedad cíclica puede ser más estresante que la humedad estable porque la expansión, contracción, condensación, evaporación y migración de humedad se repiten con el tiempo. Estos ciclos pueden afectar a juntas, uniones soldadas, contactos, conectores, revestimientos y piezas mecánicas.
Los productos utilizados en exteriores, en espacios no acondicionados, en transporte, en túneles o en armarios de campo pueden beneficiarse de la evaluación de calor húmedo cíclico porque las condiciones ambientales reales a menudo cambian a diario.
IEC 60721 Clasificación ambiental
La norma IEC 60721 proporciona un marco para clasificar las condiciones ambientales como clima, temperatura, humedad, tensiones mecánicas y otras influencias ambientales. Ayuda a los ingenieros a definir el tipo de entorno donde se almacenará, transportará o utilizará un producto.
Para la humedad de funcionamiento, la clasificación ambiental ayuda a evitar descripciones vagas como "interior", "exterior" o "industrial". Un armario exterior protegido contra la intemperie, una oficina climatizada, un sitio exterior tropical, un túnel ferroviario, una instalación de almacenamiento frigorífico y una planta química pueden tener todos diferentes riesgos de humedad.
La clase ambiental no reemplaza por sí misma los ensayos del producto ni la evaluación de fiabilidad. Ayuda a definir el entorno esperado para que se puedan seleccionar los requisitos del producto y las severidades de ensayo correctas.
Directrices para telecomunicaciones, centros de datos e industria
Las salas de telecomunicaciones, centros de datos, salas de equipos y salas de control industrial pueden usar directrices ambientales adicionales para el control de temperatura y humedad. Estos entornos a menudo monitorizan la humedad para reducir las descargas electrostáticas con humedad baja y el riesgo de condensación o corrosión con humedad alta.
Los centros de datos y los sitios de telecomunicaciones normalmente requieren humedad controlada porque los servidores, conmutadores, sistemas de almacenamiento y equipos de comunicación funcionan de forma continua. Un control deficiente de la humedad puede aumentar el riesgo de fallo del hardware y reducir la fiabilidad a largo plazo.
Deben verificarse las directrices específicas de la industria cuando el equipo se instala en entornos regulados o de alta disponibilidad.
Clasificaciones de protección y humedad
La humedad de funcionamiento no es lo mismo que la clasificación IP
La humedad de funcionamiento y la clasificación IP describen propiedades ambientales diferentes. La humedad de funcionamiento describe el nivel de humedad en el aire que el equipo puede tolerar mientras funciona. La clasificación IP describe el grado de protección proporcionado por un envolvente contra objetos sólidos, polvo, contactos accidentales y entrada de agua.
Un dispositivo puede estar clasificado para 95% HR sin condensación pero tener solo una protección limitada contra la lluvia o las proyecciones de agua. Otro dispositivo puede tener una clasificación IP fuerte pero aun así requerir control de humedad dentro del envolvente para evitar la condensación. Estas especificaciones no deben confundirse.
Para entornos exteriores o adversos, los usuarios deben verificar la humedad de funcionamiento, la temperatura de funcionamiento, la clasificación IP, la protección contra la condensación, la resistencia a la corrosión y el método de instalación de manera conjunta.
Clasificaciones IP y entrada de agua
Las clasificaciones IP según la norma IEC 60529 se utilizan comúnmente para describir la protección del envolvente contra sólidos y líquidos. El primer dígito se refiere a la protección contra objetos sólidos o polvo, mientras que el segundo dígito se refiere a la protección contra la entrada de agua. Algunos ejemplos incluyen protección contra goteo de agua, proyecciones de agua, chorros de agua, chorros de agua a presión, inmersión temporal u otras condiciones definidas.
Las clasificaciones IP ayudan a evaluar si un envolvente puede resistir la entrada de agua desde el exterior. Sin embargo, no describen completamente el riesgo de condensación interna. Un envolvente sellado puede impedir que entre la lluvia, pero aún puede atrapar aire húmedo en su interior. Cuando la temperatura cambia, esa humedad atrapada puede condensarse.
Esta es la razón por la que los productos con clasificación IP pueden seguir necesitando membranas transpirables, igualación de presión, desecantes, calefactores, diseño de drenaje o revestimiento conformado según el entorno de instalación.
Clasificaciones NEMA y UL Type
En proyectos norteamericanos, pueden utilizarse las clasificaciones NEMA y UL Type para envolventes eléctricos. Estas clasificaciones pueden describir la idoneidad para ciertas condiciones interiores o exteriores como caída de suciedad, lluvia, aguanieve, polvo arrastrado por el viento, agua dirigida con manguera, corrosión, aceite, refrigerante u otra exposición ambiental según el tipo.
Las clasificaciones NEMA o UL Type no deben tratarse como equivalentes exactos a las clasificaciones IP o a los rangos de humedad de funcionamiento. Tienen su propio alcance, lógica de ensayo y contexto de aplicación. Un producto puede necesitar tanto una especificación de humedad como una clasificación de envolvente para satisfacer un requisito de proyecto.
Al seleccionar equipos para entornos húmedos o mojados, los usuarios deben verificar qué sistema de clasificación es requerido por el proyecto, el mercado o la autoridad competente.
Clasificación IK y protección mecánica
La clasificación IK describe la protección del envolvente contra impactos mecánicos externos. No describe directamente el comportamiento frente a la humedad. Sin embargo, los daños mecánicos pueden debilitar la protección contra la humedad y el agua al agrietar carcasas, aflojar tapas, dañar empaquetaduras o abrir entradas de cables.
En ubicaciones públicas, industriales, de transporte o exteriores, la resistencia al impacto puede ayudar indirectamente a proteger contra problemas de humedad. Si un envolvente se daña por impacto, el riesgo de entrada de humedad y agua puede aumentar.
Para equipos de campo, deben considerarse conjuntamente la protección IP, la protección IK, la humedad de funcionamiento, el rango de temperatura, la durabilidad del material y la inspección de mantenimiento.
Revestimiento conformado y protección contra la humedad
El revestimiento conformado es una capa protectora aplicada a las placas de circuito impreso para ayudar a resistir la humedad, el polvo, los vapores químicos y la corrosión. Puede mejorar la fiabilidad en entornos húmedos, especialmente cuando el equipo puede enfrentarse a condensación o contaminantes en el aire.
El revestimiento conformado no hace que un producto sea impermeable por sí solo. Es una capa de protección. El sellado del envolvente, las entradas de cables, la selección de componentes, el drenaje y el control ambiental siguen siendo importantes.
En entornos de alta humedad o corrosivos, el revestimiento conformado puede ser valioso cuando se utiliza como parte de una estrategia completa de protección contra la humedad.
Efectos técnicos de la humedad en los equipos
Corrosión de piezas metálicas
La alta humedad puede acelerar la corrosión de las piezas metálicas, especialmente cuando se combina con sal, gases industriales, polvo o contaminación química. Los conectores, terminales, tornillos, contactos, blindajes, resortes y pistas de PCB pueden verse afectados.
La corrosión puede aumentar la resistencia eléctrica, causar contactos intermitentes, debilitar piezas mecánicas y crear óxido u oxidación visible. En dispositivos de comunicación, la corrosión puede afectar la calidad del audio, la fiabilidad de los botones, la conexión de alimentación y la estabilidad de la red.
El control de la corrosión puede requerir materiales adecuados, revestimientos, conectores sellados, revestimiento conformado, fijaciones resistentes a la corrosión y mantenimiento regular.
Reducción de la resistencia de aislamiento
La humedad puede reducir la resistencia de aislamiento entre conductores eléctricos. Esto puede crear corrientes de fuga, señales falsas, deriva de sensores o inestabilidad en el circuito. En sistemas de alta tensión o de medición sensible, la degradación del aislamiento puede convertirse en un serio problema de seguridad y precisión.
Las placas de circuito impreso, los bloques de terminales, los cables y los conectores pueden verse afectados por la humedad, especialmente cuando hay polvo o contaminación iónica presente. La humedad y la contaminación juntas pueden crear caminos conductores.
Un buen diseño de PCB, espaciado, revestimiento, limpieza, sellado y ensayos ambientales ayudan a reducir este riesgo.
Condensación en placas de circuito
La condensación es uno de los riesgos más graves relacionados con la humedad. El agua líquida sobre una placa de circuito puede causar cortocircuitos, corrosión, señales impredecibles y daños permanentes en los componentes. Incluso pequeñas gotas pueden crear fallos si puentean áreas sensibles.
La condensación ocurre a menudo cuando el equipo pasa de aire frío a aire cálido y húmedo, cuando un armario se enfría por la noche, cuando el aire acondicionado cambia las condiciones de la sala o cuando el equipo exterior experimenta oscilaciones rápidas de temperatura.
La prevención de la condensación requiere gestión de temperatura, planificación de la ventilación, barreras contra la humedad, igualación de presión, calefactores, revestimientos o prácticas de instalación controladas.
Efecto en pantallas y partes ópticas
La humedad puede afectar a pantallas, lentes, ventanas de cámaras, sensores ópticos y ventanas indicadoras. Puede producirse empañamiento, neblina, marcas de agua, delaminación, envejecimiento de la retroiluminación y visibilidad reducida si la humedad entra o se condensa dentro del área óptica.
Las pantallas de exterior, los interfonos, las cámaras, los terminales de acceso y los paneles de control son especialmente vulnerables porque los usuarios dependen de una visibilidad clara. Una pantalla o lente empañada puede reducir la usabilidad y la seguridad.
Las partes ópticas pueden requerir sellado, diseño antivaho, membranas de ventilación, calefactores, revestimientos hidrófobos o una cuidadosa selección de materiales.
Efecto en componentes de audio
La humedad puede afectar a micrófonos, altavoces, receptores, zumbadores, membranas acústicas y puertos de audio. La humedad puede cambiar la sensibilidad, reducir el volumen, causar distorsión, corroer contactos o bloquear las aberturas acústicas con condensación y polvo.
Los equipos de comunicación instalados en exteriores, en túneles, cerca del agua, en fábricas o en áreas públicas húmedas deben probarse en cuanto al rendimiento de audio bajo condiciones de humedad realistas.
Las membranas protectoras, el diseño de drenaje, los caminos acústicos sellados, los materiales resistentes a la corrosión y la inspección regular pueden mejorar la fiabilidad del audio.
Efecto en sensores y calibración
Algunos sensores son sensibles a la humedad. Los sensores de gas, sensores ambientales, sensores de presión, sensores ópticos, sensores capacitivos e interfaces táctiles pueden derivar o comportarse de manera diferente en condiciones húmedas.
Los sistemas de sensores pueden requerir algoritmos de compensación, filtros protectores, procedimientos de calibración o aislamiento ambiental. En algunos casos, la humedad en sí misma es parte de la medición y debe ser monitorizada con precisión.
Para los dispositivos de medición, los efectos de la humedad deben considerarse durante la calibración y la revisión de especificaciones.
Especificaciones comunes de humedad de funcionamiento
10% a 90% HR sin condensación
Una especificación común para muchos dispositivos electrónicos de interior y semi-industriales es 10% a 90% HR sin condensación. Este rango es adecuado para muchos entornos controlados, pero no significa necesariamente que el producto sea adecuado para operación en exteriores mojados o ubicaciones propensas a la condensación.
Cuando aparece esta especificación, los usuarios deben confirmar si el entorno de instalación permanece sin condensación. Si el producto se instala en una sala con temperatura y humedad estables, puede ser adecuado. Si se instala en un armario exterior, puede necesitarse más protección.
La frase "sin condensación" nunca debe ignorarse.
5% a 95% HR sin condensación
Una especificación más amplia como 5% a 95% HR sin condensación indica que el equipo está diseñado para un rango de humedad más amplio. Esto puede ser útil en entornos industriales, de telecomunicaciones, almacenes o salas de equipos.
Sin embargo, incluso 95% HR sin condensación no equivale a protección contra el agua líquida. Si la humedad se condensa, el dispositivo aún puede estar en riesgo a menos que el producto esté diseñado para condensación o condiciones húmedas.
Los usuarios deben verificar si el producto tiene evidencia de ensayos de humedad y si el diseño del envolvente coincide con la instalación real.
Clasificación de humedad con condensación
Algunos productos robustos o de exterior pueden ser ensayados para condiciones que implican condensación, ciclos de calor húmedo o exposición a la humedad más severa. Esto es diferente de la tolerancia ordinaria a la humedad sin condensación.
Las condiciones de condensación son más exigentes porque puede formarse agua líquida en las superficies. Los productos destinados a tales entornos pueden necesitar revestimiento conformado, envolventes sellados, drenaje, materiales resistentes a la corrosión y validación especial de ensayos.
Si un proyecto implica armarios exteriores, túneles, cámaras frigoríficas, emplazamientos marinos o cambios rápidos de temperatura, los usuarios deben preguntar si el producto ha sido evaluado para el riesgo de condensación.
Humedad de almacenamiento frente a humedad de funcionamiento
La humedad de almacenamiento describe las condiciones que el producto puede tolerar mientras no está operativo. La humedad de funcionamiento describe las condiciones bajo las cuales el producto puede funcionar. Un producto puede sobrevivir al almacenamiento en un entorno húmedo pero fallar o comportarse de manera impredecible si se enciende bajo las mismas condiciones.
Las clasificaciones de almacenamiento son útiles para el envío, el almacenaje y la gestión de repuestos. Las clasificaciones de funcionamiento son más importantes para los sistemas instalados y el rendimiento en campo.
Los compradores e ingenieros no deben sustituir la humedad de almacenamiento por la humedad de funcionamiento al seleccionar equipos.
Aplicaciones de las clasificaciones de humedad de funcionamiento
Automatización y control industrial
Los sistemas de automatización industrial a menudo incluyen controladores, sensores, fuentes de alimentación, interruptores, pasarelas, paneles e interfaces hombre-máquina. Estos dispositivos pueden funcionar en fábricas, plantas de proceso, salas de máquinas, túneles, almacenes o armarios con humedad variable.
La alta humedad puede afectar a terminales, placas de circuito, relés, sensores y conectores. Si el sitio también contiene polvo, neblina de aceite, productos químicos o ciclos de temperatura, el riesgo aumenta.
Las clasificaciones de humedad de funcionamiento ayudan a los ingenieros a seleccionar productos que puedan permanecer estables en el entorno real de producción.
Telecomunicaciones y equipos de red
Enrutadores, conmutadores, pasarelas, equipos de estaciones base, dispositivos de fibra, servidores y terminales de comunicación pueden instalarse en salas de equipos, armarios exteriores, cajas de carretera, torres, túneles o emplazamientos de servicios públicos. El control de la humedad es importante porque los equipos de red a menudo funcionan de forma continua.
Los fallos relacionados con la humedad pueden interrumpir los servicios de comunicación y ser costosos de reparar en sitios remotos. Las salas de equipos pueden usar monitorización ambiental para rastrear temperatura y humedad y generar alarmas cuando las condiciones se salgan de los límites aceptables.
Para despliegues de telecomunicaciones, la humedad de funcionamiento debe evaluarse junto con la ventilación, el sellado del armario, el control de condensación y la planificación de energía de respaldo.
Seguridad exterior y control de acceso
Las cámaras de exterior, interfonos, lectores de tarjetas, teclados, puntos de ayuda, sensores y dispositivos de alarma pueden enfrentarse a lluvia, niebla, rocío, oscilaciones de temperatura y alta humedad. Las clasificaciones de humedad de funcionamiento ayudan a determinar si la electrónica puede funcionar de forma fiable bajo estas condiciones.
Los dispositivos de seguridad exterior también necesitan protección del envolvente, sellado de cables, resistencia a la corrosión y durabilidad física. La humedad puede empañar lentes, afectar micrófonos, corroer conectores y causar fallos en los teclados.
Una especificación completa para exterior debe incluir humedad, temperatura, clasificación IP, clasificación IK donde sea necesaria, resistencia UV y guía de instalación.
Centros de datos y salas de equipos
Los centros de datos y las salas de equipos controlan la humedad para proteger servidores, almacenamiento, conmutadores de red y sistemas de alimentación. Muy poca humedad puede aumentar el riesgo de descarga electrostática. Demasiada humedad puede aumentar el riesgo de condensación y corrosión.
La monitorización de la humedad, el control de HVAC, la gestión del flujo de aire y las alarmas ambientales se utilizan para mantener las condiciones dentro del rango diseñado. Las especificaciones del equipo deben alinearse con la estrategia de control ambiental de la instalación.
La humedad de funcionamiento en estos entornos es parte de la gestión de infraestructura de alta disponibilidad.
Sistemas de transporte y túneles
Los sistemas de transporte y túneles pueden exponer los equipos a humedad, condensación, gases de escape de vehículos, polvo, agua de limpieza y variación de temperatura. Los dispositivos de comunicación, cámaras, sensores, señales, armarios de control y teléfonos de emergencia deben permanecer fiables.
Los túneles son especialmente exigentes porque el movimiento del aire, las filtraciones de agua, las emisiones de los vehículos y los gradientes de temperatura pueden crear condiciones húmedas y corrosivas.
Los requisitos de humedad de funcionamiento deben evaluarse con la protección IP, la resistencia a la corrosión, el sellado de cables, la ventilación y el acceso para mantenimiento.
Emplazamientos marinos, costeros y de servicios públicos
Los emplazamientos marinos y costeros combinan alta humedad con contaminación salina. Esto puede acelerar la corrosión y dañar conectores, fijaciones, placas de circuito y envolventes. Los emplazamientos de servicios públicos como estaciones de bombeo, plantas de tratamiento de agua y subestaciones también pueden enfrentarse a aire húmedo y condensación.
En estos entornos, un amplio rango de humedad de funcionamiento por sí solo puede no ser suficiente. Puede requerirse resistencia a la niebla salina, materiales resistentes a la corrosión, revestimiento conformado, conectores sellados e inspección de mantenimiento.
La selección del equipo debe basarse en el estrés ambiental combinado, no solo en el porcentaje de HR.
Cómo seleccionar equipos basándose en la humedad de funcionamiento
Lea la ficha técnica cuidadosamente
El primer paso es leer la ficha técnica cuidadosamente. Busque la humedad de funcionamiento, humedad de almacenamiento, temperatura de funcionamiento, temperatura de almacenamiento, clasificación IP, notas sobre condensación y referencias a ensayos ambientales. La redacción importa.
Una especificación como 5% a 95% HR sin condensación no es lo mismo que un producto ensayado para calor húmedo con condensación o exposición directa al agua. Si la aplicación incluye condensación, solicite evidencia de ensayos más detallada.
Las fichas técnicas deben interpretarse en función del entorno real del sitio, no solo del número más alto de HR mostrado.
Identifique el riesgo de condensación
El riesgo de condensación debe evaluarse antes de la instalación. Pregunte si el dispositivo experimentará cambios rápidos de temperatura, enfriamiento nocturno, entrada a salas con aire acondicionado, transiciones en cámaras frigoríficas, exposición en armarios exteriores, humedad en túneles o humedad en envolventes sellados.
Si es probable la condensación, considere productos con protección más fuerte contra la humedad o añada controles ambientales como calefactores, respiraderos, membranas, desecantes, revestimiento conformado o climatización del armario.
Prevenir la condensación es a menudo más importante que simplemente elegir una clasificación alta de HR sin condensación.
Verifique el diseño del envolvente y la entrada de cables
La humedad y el agua pueden entrar a través de puntos débiles en el envolvente. Los prensaestopas, conectores, juntas, tapas, tornillos, respiraderos y aberturas de servicio deben diseñarse e instalarse correctamente. Un envolvente de alta calidad puede perder protección si las entradas de cables están mal selladas.
Para uso en exteriores e industrial, los accesorios deben coincidir con el nivel de protección requerido. Las modificaciones en campo, como perforar agujeros adicionales, pueden reducir el rendimiento del sellado si no se manejan correctamente.
El sistema instalado debe preservar la protección ambiental prevista por el diseño del producto.
Considere la corrosión y los contaminantes
La humedad se vuelve más dañina cuando se combina con sal, polvo, productos químicos, gases o contaminación industrial. Los emplazamientos costeros, plantas químicas, instalaciones de aguas residuales, minas, túneles e industria pesada pueden requerir materiales y revestimientos resistentes a la corrosión.
Los usuarios deben preguntar si el producto tiene un tratamiento superficial adecuado, revestimiento de PCB, protección de conectores y materiales de fijación apropiados para el entorno.
Un producto que funciona en aire húmedo limpio puede no sobrevivir en aire húmedo contaminado durante el mismo periodo de tiempo.
Planifique la monitorización y el mantenimiento
Los sistemas sensibles a la humedad deben ser monitorizados y mantenidos. Los sensores ambientales pueden rastrear la humedad y la temperatura en armarios o salas. Las comprobaciones de mantenimiento pueden identificar marcas de condensación, corrosión, juntas dañadas, prensaestopas sueltos y respiraderos bloqueados.
La monitorización ayuda a detectar condiciones que exceden la clasificación del producto antes de que ocurra el fallo. El mantenimiento ayuda a preservar la protección con el tiempo.
Para sistemas críticos, la gestión de la humedad debe ser parte del plan de mantenimiento preventivo.
Métodos de diseño para la protección contra la humedad
Envolventes sellados
Los envolventes sellados ayudan a prevenir que la humedad externa, el polvo y el agua entren en los equipos. Son comunes en dispositivos de exterior, controladores industriales, terminales de seguridad, dispositivos de comunicación y sensores de campo.
Sin embargo, el sellado debe diseñarse cuidadosamente. Un envolvente completamente sellado puede atrapar aire húmedo en el interior. Si la temperatura interna cambia, puede formarse condensación. Los cambios de presión también pueden estresar las juntas con el tiempo.
El diseño sellado debe combinarse con materiales de junta adecuados, prensaestopas, igualación de presión y gestión de la condensación.
Membranas transpirables
Las membranas transpirables pueden permitir la igualación de presión mientras ayudan a bloquear el agua líquida y el polvo. A menudo se utilizan en envolventes de exterior para reducir el estrés por presión y la acumulación de humedad.
Estas membranas no son una solución universal. Deben seleccionarse de acuerdo con el flujo de aire, la protección contra el agua, la exposición química, la posición de instalación y el volumen del envolvente.
Cuando se usan correctamente, las membranas transpirables pueden ayudar a reducir el riesgo de condensación en equipos sellados.
Calefactores y climatización
Los calefactores de armario, calefactores de envolvente y sistemas de climatización pueden reducir la condensación manteniendo las superficies internas por encima del punto de rocío. Son comunes en armarios exteriores, regiones frías e instalaciones propensas a la humedad.
Los acondicionadores de aire, deshumidificadores, intercambiadores de calor y sistemas de ventilación pueden utilizarse en armarios más grandes o salas de equipos. Estos sistemas deben diseñarse para evitar crear nuevos puntos de condensación.
La climatización es especialmente útil para equipos críticos que deben funcionar continuamente en entornos inestables.
Revestimiento conformado
El revestimiento conformado protege las placas de circuito de la humedad, el polvo y ciertos contaminantes. Puede mejorar la fiabilidad en entornos de alta humedad y reducir el riesgo de corrosión o corrientes de fuga.
El revestimiento debe aplicarse correctamente. Una cobertura deficiente, contaminación atrapada o una selección incorrecta del material pueden reducir la efectividad. Áreas como conectores, interruptores y contactos de servicio pueden necesitar enmascaramiento o tratamiento especial.
El revestimiento conformado funciona mejor como parte de una estrategia de protección por capas.
Drenaje y orientación de instalación
El drenaje y la orientación de instalación ayudan a prevenir la acumulación de agua. Los dispositivos de exterior deben montarse de manera que el agua no se acumule cerca de juntas, entradas de cables, altavoces, micrófonos, botones o bordes de pantalla.
Los bucles de cable, las entradas orientadas hacia abajo, los bordes de goteo y los ángulos de montaje correctos pueden reducir la entrada de humedad. Una instalación incorrecta puede anular la protección de un producto por lo demás bien diseñado.
La calidad de la instalación es una parte fundamental de la protección contra la humedad.
Problemas comunes causados por un control deficiente de la humedad
Fallos intermitentes
Los fallos relacionados con la humedad son a menudo intermitentes. Un dispositivo puede fallar por la mañana, recuperarse más tarde en el día y volver a fallar cuando la humedad aumenta. Esto dificulta la resolución de problemas.
Los fallos intermitentes pueden ser causados por condensación, corrosión, corrientes de fuga, contaminación de conectores o deriva de sensores. Los registros, la monitorización ambiental y la inspección pueden ayudar a identificar el patrón.
Si un fallo aparece solo durante periodos húmedos, debe investigarse la humedad como posible causa.
Conectores corroídos
Los conectores son puntos de fallo comunes. La humedad, la sal, el polvo y la contaminación pueden corroer las superficies de contacto, aumentando la resistencia o causando conexiones inestables. Esto puede afectar a las señales de alimentación, red, audio, sensores o control.
Los conectores corroídos pueden causar reinicios aleatorios, pérdida de paquetes, audio deficiente, deriva de señal o eventos de desconexión del dispositivo. Las tapas protectoras, los conectores sellados, los prensaestopas adecuados y la inspección de mantenimiento pueden reducir el riesgo.
La protección de los conectores es especialmente importante en despliegues exteriores y costeros.
Pantallas y lentes empañados
Las pantallas, ventanas de cámaras y paneles indicadores pueden empañarse cuando la humedad se condensa en el interior o en la superficie. Esto puede reducir la visibilidad y dificultar el uso del dispositivo.
El empañamiento es común cuando la temperatura cambia rápidamente o cuando las juntas permiten la entrada de aire húmedo en las áreas ópticas. El diseño antivaho, los calefactores, las membranas de ventilación y un mejor sellado pueden ayudar.
Para cámaras, terminales de acceso y paneles exteriores, la visibilidad es parte de la fiabilidad operativa.
Rendimiento de audio reducido
La humedad puede afectar a altavoces, micrófonos, zumbadores y membranas acústicas. Los usuarios pueden notar un volumen más bajo, sonido distorsionado, captación bloqueada del micrófono o fallos de audio intermitentes.
La humedad también puede combinarse con el polvo para bloquear las aberturas acústicas. Los dispositivos de comunicación de exterior deben incluir membranas protectoras, drenaje y acceso para mantenimiento.
Las pruebas de audio en condiciones húmedas son importantes para teléfonos de emergencia, interfonos, dispositivos de megafonía y puntos de ayuda.
Vida útil del producto acortada
Incluso cuando la humedad no causa un fallo inmediato, puede acortar la vida útil del producto. La corrosión, el hinchamiento de materiales, el debilitamiento de adhesivos, la degradación de revestimientos y la tensión en componentes pueden acumularse durante meses o años.
Los productos instalados en entornos húmedos deben seleccionarse pensando en la durabilidad a largo plazo. Un dispositivo puede superar la puesta en marcha inicial pero fallar prematuramente si la protección contra la humedad es insuficiente.
La fiabilidad a largo plazo depende tanto del diseño del producto como de la calidad del mantenimiento.
Consejos de mantenimiento y monitorización
Monitorice temperatura y humedad juntas
La temperatura y la humedad deben monitorizarse juntas porque la condensación depende de ambas. Monitorizar solo la HR puede no revelar el riesgo completo. El punto de rocío o la diferencia de temperatura entre el aire y las superficies del equipo pueden ser más útiles en algunos entornos.
Las salas de equipos, armarios, túneles, áreas de almacenamiento frigorífico y envolventes exteriores pueden beneficiarse de sensores ambientales. Las alertas pueden notificar a los equipos de mantenimiento antes de que las condiciones se vuelvan inseguras para el equipo.
La monitorización combinada respalda un mejor mantenimiento preventivo.
Inspeccione en busca de marcas de condensación
Los equipos de mantenimiento deben inspeccionar los dispositivos en busca de marcas de condensación, manchas de agua, corrosión, empañamiento, etiquetas hinchadas, juntas sueltas, tornillos oxidados y humedad dentro de las tapas. Estos signos pueden revelar problemas ambientales incluso si el dispositivo sigue funcionando.
La detección temprana permite reparaciones antes de que ocurran daños permanentes. Una junta dañada o un prensaestopas suelto pueden repararse más fácilmente que una placa de circuito corroída.
La inspección visual sigue siendo valiosa incluso en sistemas con monitorización electrónica.
Revise juntas y prensaestopas
Las juntas y los prensaestopas deben revisarse regularmente. Con el tiempo, los sellos pueden endurecerse, agrietarse, comprimirse, aflojarse o contaminarse. Los prensaestopas pueden aflojarse debido a vibraciones, ciclos térmicos o una instalación deficiente.
Si los sellos fallan, la humedad y el agua pueden entrar en el equipo. Las piezas de repuesto deben coincidir con el diseño del producto y el nivel de protección requerido.
El mantenimiento de los sellos ayuda a preservar la protección contra la humedad y la entrada durante la vida útil del producto.
Limpie sin forzar la entrada de humedad
Los métodos de limpieza deben ajustarse a la clasificación del equipo. Un dispositivo con protección limitada contra el agua no debe rociarse directamente. Incluso el equipo con clasificación IP debe limpiarse según las instrucciones del fabricante porque el agua a alta presión, los productos químicos o los ángulos incorrectos pueden dañar juntas y membranas.
La limpieza puede mejorar la fiabilidad eliminando polvo y contaminantes, pero también puede introducir humedad si se hace incorrectamente.
Los procedimientos de mantenimiento deben definir claramente los métodos de limpieza aceptables.
Revise los registros ambientales
Los registros ambientales pueden mostrar si la humedad excede regularmente el rango recomendado. También pueden mostrar patrones como el riesgo de condensación nocturna, picos estacionales de humedad o problemas de ventilación en el armario.
La revisión de los registros ayuda a los gestores a decidir si mejorar la ventilación, añadir calefactores, reubicar equipos, reemplazar juntas o seleccionar dispositivos de mayor protección.
Los datos ambientales respaldan decisiones de mantenimiento basadas en evidencia.
Humedad de funcionamiento frente a términos similares
Humedad de funcionamiento frente a humedad de almacenamiento
La humedad de funcionamiento describe el rango de humedad en el que el equipo puede funcionar mientras está encendido y trabajando. La humedad de almacenamiento describe el rango en el que el producto puede almacenarse sin operar.
Las condiciones de almacenamiento pueden ser menos exigentes en algunos aspectos porque el equipo no está energizado, pero el almacenamiento a largo plazo en alta humedad aún puede dañar materiales, conectores, embalajes y partes internas.
Para la selección del producto, la humedad de funcionamiento suele ser más importante que la humedad de almacenamiento.
Humedad de funcionamiento frente a clasificación de estanqueidad
La humedad de funcionamiento describe la humedad en el aire. Las clasificaciones de estanqueidad o de entrada de agua describen la resistencia a la entrada de agua líquida en el envolvente bajo condiciones definidas. Son conceptos diferentes.
Un producto puede tolerar alta humedad pero fallar si se rocía con agua. Otro producto puede resistir chorros de agua pero sufrir condensación interna si el aire húmedo queda atrapado en el interior.
La humedad y la entrada de agua deben evaluarse por separado.
Humedad de funcionamiento frente a resistencia a la condensación
Una clasificación alta de humedad sin condensación no significa necesariamente resistencia a la condensación. La resistencia a la condensación requiere que el producto tolere o prevenga la formación de gotas de agua sobre o dentro del dispositivo.
La resistencia a la condensación puede depender de revestimientos, diseño del envolvente, calefacción, drenaje, selección de materiales y ensayos cíclicos de calor húmedo específicos.
Si se espera condensación, la especificación del producto debe abordarlo claramente.
Humedad de funcionamiento frente a protección ambiental
La protección ambiental es un término más amplio que puede incluir temperatura, humedad, entrada de agua, polvo, corrosión, exposición UV, impacto, vibración, exposición química y altitud. La humedad de funcionamiento es solo una parte de la protección ambiental.
Un producto seleccionado para entornos adversos debe evaluarse frente a todas las tensiones relevantes. Centrarse solo en la humedad puede hacer que se pasen por alto otros riesgos.
El mejor enfoque de selección es definir el perfil ambiental completo del sitio de instalación.
Conclusión
La humedad de funcionamiento es el rango de humedad en el que el equipo puede trabajar de forma fiable mientras está encendido y realizando su función prevista. Generalmente se expresa como un rango de humedad relativa, a menudo con una importante condición de "sin condensación". Siempre debe evaluarse junto con la temperatura de funcionamiento, el punto de rocío, el riesgo de condensación, el diseño del envolvente y las condiciones reales de instalación.
Las normas y métodos relevantes incluyen los ensayos ambientales IEC 60068 para condiciones de calor húmedo, la clasificación ambiental IEC 60721 para definir las condiciones ambientales y los sistemas de protección de envolventes como las clasificaciones IP según IEC 60529. Sin embargo, la humedad de funcionamiento no es lo mismo que la clasificación IP, la estanqueidad, la resistencia a la corrosión o la resistencia a la condensación.
La humedad de funcionamiento es importante en automatización industrial, equipos de telecomunicaciones, seguridad exterior, centros de datos, transporte, túneles, emplazamientos marinos, instalaciones de servicios públicos y sistemas de comunicación de campo. Para seleccionar equipos fiables, los usuarios deben leer cuidadosamente las fichas técnicas, identificar el riesgo de condensación, verificar el diseño del envolvente y las entradas de cables, considerar la corrosión y los contaminantes, y mantener la protección contra la humedad durante la vida útil del producto.
Preguntas frecuentes
¿Qué es la humedad de funcionamiento en términos sencillos?
La humedad de funcionamiento es el rango de humedad del aire en el que un dispositivo puede trabajar normalmente mientras está encendido y en uso.
Se suele mostrar como un rango de humedad relativa, como 10% a 90% HR sin condensación.
¿Qué significa HR en la humedad de funcionamiento?
HR significa humedad relativa. Describe la cantidad de vapor de agua en el aire comparada con la cantidad máxima que el aire puede contener a la misma temperatura.
La humedad relativa cambia con la temperatura, por lo que la temperatura y la humedad deben considerarse juntas.
¿Qué significa sin condensación?
Sin condensación significa que puede haber humedad en el aire, pero no debe formarse agua líquida sobre o dentro del dispositivo.
Esto es importante porque la condensación puede causar corrosión, corrientes de fuga, cortocircuitos, empañamiento y funcionamiento inestable.
¿Es la humedad de funcionamiento lo mismo que la clasificación de estanqueidad?
No. La humedad de funcionamiento describe la humedad en el aire. La clasificación de estanqueidad o protección IP contra el agua describe la resistencia a la entrada de agua líquida en el envolvente bajo condiciones de ensayo definidas.
Un producto puede tener una alta clasificación de humedad pero no ser adecuado para lluvia, chorros de agua o inmersión.
¿Qué normas están relacionadas con los ensayos de humedad?
La norma IEC 60068 incluye métodos de ensayo ambiental como los ensayos de calor húmedo. IEC 60068-2-78 está asociada al ensayo de calor húmedo en régimen estacionario, mientras que IEC 60068-2-30 está asociada al ensayo de calor húmedo cíclico.
La norma IEC 60721 también puede ayudar a clasificar las condiciones ambientales para almacenamiento, transporte y uso.
¿Por qué la condensación es más peligrosa que la alta humedad por sí sola?
La condensación crea agua líquida sobre las superficies. El agua líquida puede puentear contactos eléctricos, corroer piezas metálicas, empañar pantallas, dañar placas de circuito y causar fallos impredecibles.
La alta humedad sin condensación es generalmente menos severa que la formación real de gotas de agua dentro del equipo.
¿Cómo se puede proteger el equipo en entornos húmedos?
Los métodos de protección incluyen envolventes sellados, prensaestopas adecuados, membranas transpirables, calefactores, revestimiento conformado, materiales resistentes a la corrosión, diseño de drenaje, monitorización de la humedad e inspección regular.
El método correcto depende de si el entorno es húmedo, con condensación, mojado, corrosivo, polvoriento o con ciclos de temperatura.
