La Zona 22 es una clasificación de área peligrosa utilizada para lugares en los que no es probable que se produzca una atmósfera explosiva en forma de nube de polvo combustible en el aire durante el funcionamiento normal, pero si se produce, persistirá solo durante un corto período. En términos sencillos, la Zona 22 representa el extremo de menor frecuencia en la clasificación de áreas con polvo combustible. Sigue siendo una ubicación peligrosa, pero menos grave que la Zona 20 y la Zona 21, ya que la presencia esperada de una nube de polvo explosiva es menos frecuente y de menor duración.

Esta definición es importante porque muchas instalaciones industriales manipulan polvos, gránulos, fibras y materiales particulados finos que pueden crear nubes de polvo en determinadas condiciones. Incluso cuando la liberación de polvo es infrecuente, el riesgo no desaparece. Pequeñas fugas, depósitos de polvo perturbados, liberaciones de corta duración durante la transferencia, sellado imperfecto o alteraciones temporales del proceso aún pueden generar una nube de polvo inflamable. Por ello, la clasificación de Zona 22 sigue siendo muy relevante en la transformación de alimentos, producción de piensos, carpintería, industria farmacéutica, química, reciclaje, manipulación de materiales y otras industrias de sólidos a granel.

La Zona 22 suele malinterpretarse porque parece un área de "riesgo leve". En realidad, es una clasificación peligrosa controlada que aún requiere una selección adecuada de equipos, prácticas de instalación correctas y una comprensión clara del polvo real presente. Un entorno polvoriento no es automáticamente Zona 22, y un área de Zona 22 no es automáticamente segura para equipos industriales ordinarios. La clasificación debe estar vinculada a la frecuencia de liberación, las propiedades del polvo, la acumulación de capas, la ventilación y el riesgo de ignición.

¿Qué es un área peligrosa por polvo de Zona 22?

Un área peligrosa por polvo de Zona 22 es un lugar en el que no es probable que se forme una nube de polvo combustible durante el funcionamiento normal y, si se forma, solo existirá durante un corto tiempo. Esta redacción es precisa y debe leerse detenidamente. El polvo debe ser combustible, debe poder volverse transportado por el aire, el escenario de liberación debe ser creíble y la duración probable de la atmósfera explosiva debe ser breve, en lugar de continua u ocasional como parte del funcionamiento ordinario.

Esto significa que la Zona 22 suele aplicarse a áreas fuera de los puntos principales de liberación de polvo, no directamente en ellos. Por ejemplo, el punto de descarga principal de un transportador de polvos puede ser Zona 21, mientras que el área circundante más alejada, donde no se espera polvo pero puede aparecer brevemente por fugas o perturbaciones, puede ser Zona 22. Del mismo modo, el interior de un colector de polvos puede ser Zona 20, las interfaces de equipos cercanos pueden ser Zona 21 y el área de trabajo exterior con buena extracción y limpieza puede ser Zona 22.

Por tanto, la Zona 22 desempeña un papel importante en el diseño práctico de plantas. Permite a los ingenieros definir el límite de menor riesgo de un peligro por polvo combustible sin renunciar a la protección adecuada. No es una etiqueta general para "áreas sucias". En cambio, es una clasificación para lugares en los que es posible que se forme una nube de polvo explosiva de corta duración, aunque no se espere durante las condiciones de funcionamiento normales.

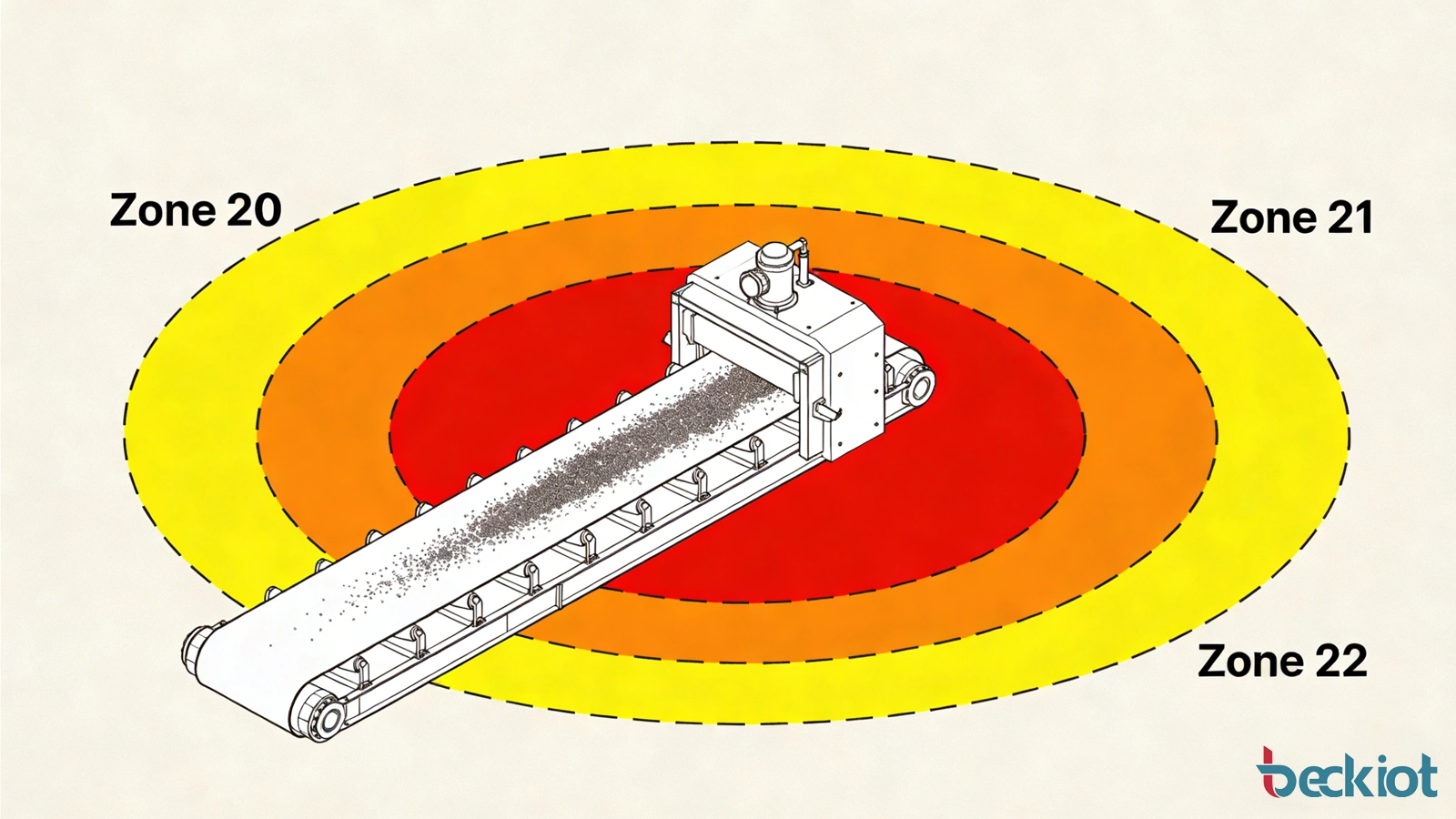

Diferencia entre la Zona 22 y las Zonas 20 y 21

La forma más sencilla de entender la Zona 22 es compararla con las otras zonas de polvo. La Zona 20 se aplica donde una atmósfera explosiva de polvo está presente de forma continua, durante largos períodos o con frecuencia. La Zona 21 se aplica donde es probable que se produzca ocasionalmente durante el funcionamiento normal. La Zona 22 se aplica donde no es probable durante el funcionamiento normal, pero si se produce, solo persistirá brevemente.

Por eso una misma instalación puede contener las tres zonas de polvo al mismo tiempo. En el interior de silos, filtros y recipientes de proceso cerrados, el riesgo puede justificar la Zona 20. En estaciones de llenado, puntos de transferencia y aberturas de equipos donde se espera liberación durante el funcionamiento ordinario, el riesgo puede justificar la Zona 21. En espacios circundantes donde la liberación es anormal, limitada o dispersada rápidamente, la clasificación puede corresponder a la Zona 22.

La consecuencia práctica es que los requisitos de equipos suelen diferir de una zona a otra. Sin embargo, la menor probabilidad en la Zona 22 no significa que se pueda ignorar la protección. Las capas de polvo, los efectos electrostáticos, las superficies sobrecalentadas, el mantenimiento deficiente o las condiciones de liberación temporales aún pueden crear un escenario real de ignición.

¿Qué normas definen la Zona 22?

El marco internacional para la clasificación de áreas peligrosas por polvo se basa en la serie IEC 60079. La IEC 60079-10-2 aborda la clasificación de áreas para atmósferas explosivas de polvo y es la referencia principal utilizada para determinar si una ubicación debe clasificarse como Zona 20, Zona 21 o Zona 22. La IEC 60079-0 establece los requisitos generales para los equipos Ex, incluido el marcado y los principios constructivos fundamentales, mientras que la IEC 60079-31 trata la protección contra la ignición por polvo de los equipos mediante carcasa "t" para atmósferas explosivas de polvo. Para el diseño de instalaciones y la selección de equipos, la IEC 60079-14 es un documento clave, y la inspección y el mantenimiento se regulan en la IEC 60079-17.

En Europa, el marco ATEX es igualmente importante. La Directiva 1999/92/CE proporciona las definiciones de clasificación de lugares de trabajo para áreas peligrosas y define formalmente la Zona 22 como un lugar en el que no es probable que se produzca una atmósfera explosiva en forma de nube de polvo combustible en el aire durante el funcionamiento normal, pero si se produce, persistirá solo durante un corto período. La misma directiva también señala que las capas, depósitos y montones de polvo combustible deben considerarse fuentes que pueden formar una atmósfera explosiva. La Directiva 2014/34/UE se refiere a los equipos y sistemas de protección destinados a su uso en atmósferas potencialmente explosivas y respalda el marco de conformidad para productos comercializados en el mercado de la UE.

Estas normas y directivas no deben tratarse como referencias aisladas. La clasificación de áreas, la certificación de equipos, el diseño de instalaciones y la inspección continua interactúan entre sí. Un proyecto correcto de Zona 22 depende de que todos ellos funcionen conjuntamente.

Evaluación de la Zona 22 en instalaciones reales

En la práctica, la clasificación de Zona 22 procede de un estudio de clasificación de áreas, no de suposiciones. Los ingenieros revisan las propiedades del polvo combustible, la disposición del proceso, la cantidad de material manipulado, las fuentes de liberación de polvo, la frecuencia y duración de la liberación, los patrones de flujo de aire, la eficacia de la extracción y las condiciones de limpieza. También evalúan si los depósitos de polvo pueden acumularse y luego volverse transportados por el aire por vibración, limpieza, acción mecánica o flujo de aire incidental.

La ventilación y la contención son especialmente importantes en la evaluación de la Zona 22. Un sistema de transferencia bien cerrado con extracción local eficaz puede limitar la extensión peligrosa a una zona circundante más pequeña. Del mismo modo, una planta con una limpieza y un control de polvo rigurosos puede evitar la acumulación generalizada y reducir el tamaño creíble de una nube de polvo peligrosa. Aun así, la clasificación no puede basarse en el optimismo. Los ingenieros deben considerar el comportamiento operativo real, no solo la intención de diseño ideal.

Esta es una de las razones por las que la Zona 22 es común en áreas periféricas de proceso. La liberación puede ser infrecuente y la nube solo durar brevemente, pero si el suceso puede producirse de forma realista y el polvo es combustible, aún puede ser necesaria una clasificación peligrosa.

Clasificaciones de protección y marcados Ex para la Zona 22

Al seleccionar equipos para la Zona 22, el error más común es centrarse solo en si un producto es "a prueba de polvo". La selección para Zona 22 requiere más que una afirmación general de protección contra la penetración. El producto debe ser adecuado para una atmósfera explosiva de polvo combustible, lo que significa que los ingenieros deben revisar el marcado Ex completo, el nivel de protección del equipo, el grupo de polvo, la temperatura superficial máxima, la base de certificación y las condiciones de instalación.

1. Nivel de protección del equipo y categoría ATEX

La Zona 22 suele corresponder al Nivel de Protección del Equipo Dc según el enfoque IEC y, en la práctica, suele asociarse a equipos de Categoría 3D en aplicaciones ATEX. También pueden utilizarse equipos de mayor protección cuando sea apropiado, pero el punto clave es que el producto seleccionado debe ser adecuado para la zona real y el peligro por polvo identificado en el estudio de clasificación.

2. Protección por carcasa "t"

Para muchos productos eléctricos en atmósferas de polvo, el concepto de protección más familiar es Ex t, y los equipos para Zona 22 suelen llevar el marcado Ex tc. Este método se regula en la IEC 60079-31 y se basa en la integridad de la carcasa, junto con la limitación de la temperatura superficial, para que no se incendie el polvo combustible en el exterior del equipo. Se utiliza ampliamente en teléfonos industriales, altavoces, balizas, cajas de conexiones, iluminación, estaciones de control, carcasas de cámaras y productos similares destinados a lugares con polvo combustible.

3. Grupos de polvo IIIA, IIIB y IIIC

Los equipos para atmósferas de polvo también se asignan a categorías del Grupo III. IIIA se refiere a partículas voladoras combustibles, IIIB a polvo no conductor y IIIC a polvo conductor. Esta distinción es importante porque el polvo conductor impone mayores exigencias al diseño de la carcasa y la integridad de la protección. Los equipos certificados para el Grupo IIIC son generalmente adecuados para los grupos de polvo IIIA y IIIB, menos exigentes, siempre que el resto del marcado y los límites de temperatura sean apropiados.

4. Temperatura superficial máxima

Para los peligros por polvo combustible, el control de la temperatura superficial es fundamental. Los marcados de los equipos para Zona 22 pueden especificar una temperatura superficial máxima como T85°C, T100°C o T120°C. El límite de temperatura seleccionado debe mantenerse por debajo de las características de ignición del polvo real presente, con un margen técnico que tenga en cuenta tanto las nubes de polvo transportadas por el aire como las capas de polvo en la superficie de la carcasa.

5. Clasificación IP e integridad de la carcasa

Las clasificaciones IP siguen siendo importantes en la Zona 22, ya que la resistencia de la carcasa a la penetración de polvo forma parte del mantenimiento de la integridad de la protección. La IEC 60529 define el sistema de Código IP para la protección de carcasas contra la penetración de sólidos y agua. Sin embargo, el código IP es solo una parte de la evaluación. Una clasificación IP elevada no prueba automáticamente que el equipo sea adecuado para atmósferas explosivas de polvo. El cumplimiento de la Zona 22 requiere el concepto de protección Ex pertinente y la base de certificación, además de un sellado ambiental adecuado.

Un marcado típico para una aplicación de polvo en Zona 22 puede ser:

Ex tc IIIC T120°C Dc

• Ex identifica el equipo a prueba de explosiones.

• tc indica el concepto de protección contra polvo basado en carcasa para uso en Zona 22.

• IIIC identifica la idoneidad para polvo conductor, la categoría de polvo del Grupo III más exigente.

• T120°C indica la temperatura superficial máxima permitida.

• Dc identifica el nivel de protección del equipo comúnmente asociado a la Zona 22.

Por qué la clasificación IP no es igual a la clasificación Ex

Uno de los errores de compra más comunes es suponer que un producto con IP65 o IP66 es automáticamente adecuado para la Zona 22. Esto no es correcto. El código IP indica principalmente el grado de protección contra la penetración de partículas sólidas y agua en condiciones de ensayo normalizadas. Por sí solo, no dice nada sobre el control de la ignición en una atmósfera de polvo combustible.

La protección Ex aborda una pregunta diferente: si el equipo puede funcionar sin convertirse en una fuente efectiva de ignición en una atmósfera potencialmente explosiva. Esto requiere tener en cuenta el comportamiento térmico, el diseño de la carcasa, la selección de materiales, la tolerancia a fallos, el rendimiento contra la penetración de polvo, el marcado, las pruebas y la certificación. En otras palabras, la clasificación IP respalda la protección ambiental, mientras que la clasificación Ex aborda la seguridad contra explosiones. Un producto para Zona 22 suele necesitar ambas, pero una no reemplaza a la otra.

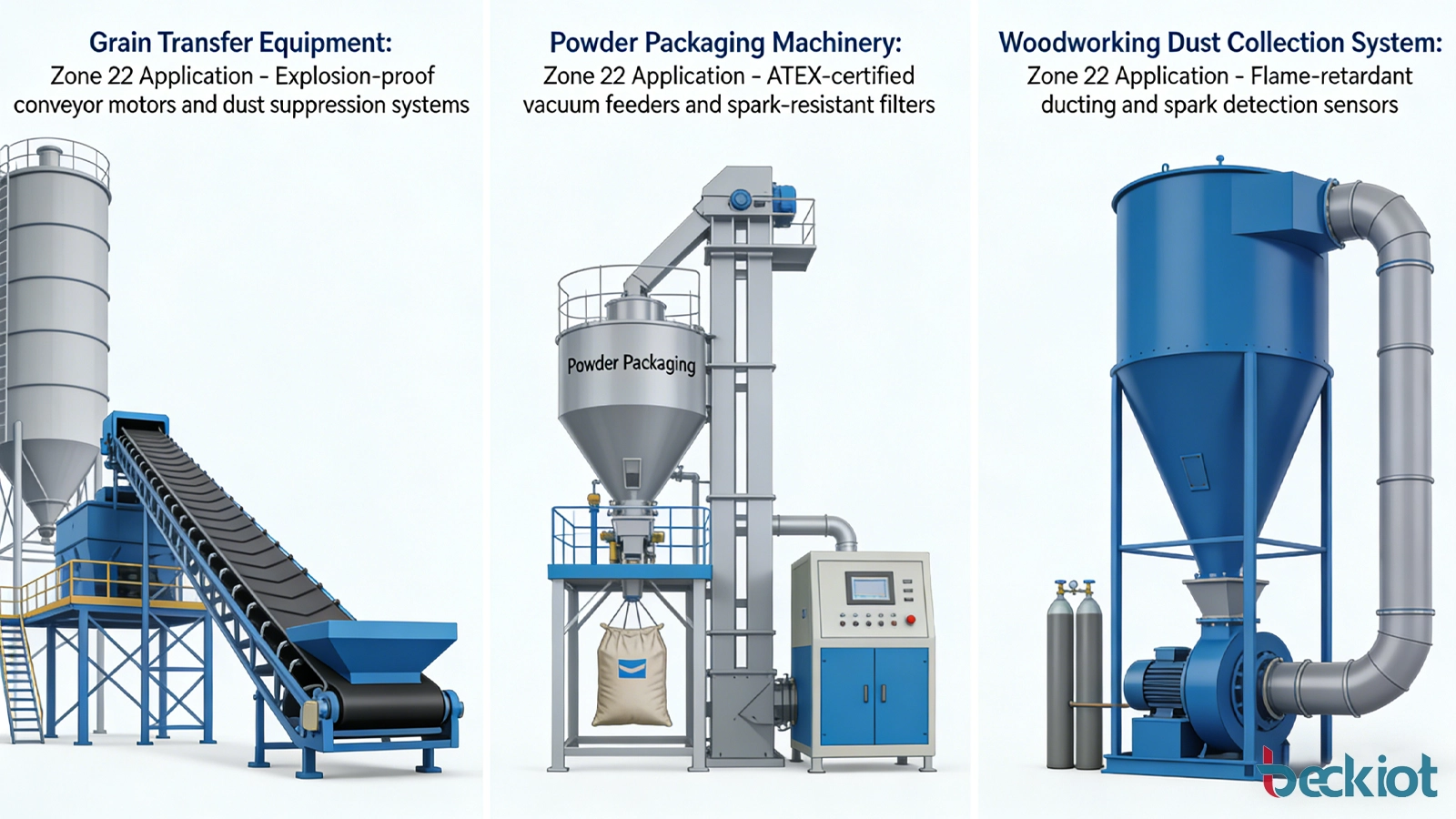

Aplicaciones típicas de los equipos para Zona 22

Los equipos para Zona 22 se utilizan ampliamente en áreas circundantes a procesos con polvo combustible, donde la probabilidad de formación de una nube de polvo es limitada pero aún creíble. Las aplicaciones típicas incluyen:

1. Plantas de alimentos y cereales: espacios periféricos alrededor de la manipulación de harina, transferencia de azúcar, producción de piensos, dosificación de cereales y líneas de envasado de polvos.

2. Plantas de carpintería y paneles: áreas cercanas a líneas de lijado, equipos de transporte de aserrín, interfaces de extracción y sistemas de manipulación de gránulos.

3. Producción química y farmacéutica: zonas de proceso externas alrededor de puntos de transferencia de polvos, mezcladores, equipos de llenado y células de envasado con liberación controlada de polvo.

4. Materiales a granel y reciclaje: áreas periféricas cerca de separadores, contenedores, equipos de dosificación y transportadores cerrados que manipulan sólidos combustibles finos.

5. Servicios públicos y de planta: dispositivos de alarma locales, intercomunicadores, estaciones de llamada, altavoces y productos de control de campo instalados cerca de espacios de proceso clasificados por polvo.

En estas ubicaciones, la categoría de productos puede incluir teléfonos industriales, estaciones de intercomunicación, altavoces acústicos, balizas de advertencia, estaciones de operador, cajas de conexiones, carcasas de cámaras, luminarias, paneles locales y accesorios de cableado, siempre que estén correctamente homologados para la atmósfera de polvo clasificada.

Ubicaciones habituales de la Zona 22 en los diseños de plantas

La Zona 22 suele aparecer en las zonas exteriores o circundantes de los equipos de proceso, no dentro de los propios equipos. Ejemplos incluyen el espacio alrededor de una máquina de envasado con extracción eficaz de polvo, el área cerca de un punto de inspección de transportador de tornillo, la zona del suelo cerca de una interfaz de descarga de silos o el pasillo circundante fuera de una línea de proceso de polvos generalmente cerrada. También puede aparecer cerca de salidas de colectores de polvos, canales de transferencia o puertas de acceso que normalmente están cerradas pero pueden permitir la fuga de polvo durante un corto período.

En muchas instalaciones, la clasificación de Zona 22 también depende en gran medida de la calidad de la limpieza. Los depósitos de polvo en suelos, vigas, bandejas de cables y partes superiores de equipos no son solo un problema de limpieza. Pueden convertirse en una fuente de peligro si se perturban y dispersan por el aire. Por eso la clasificación de áreas no puede separarse de la disciplina de mantenimiento.

Consideraciones de selección e instalación para la Zona 22

Incluso cuando el área es solo Zona 22, la calidad de la instalación sigue siendo importante. El concepto de protección de los equipos certificados puede verse perjudicado por prensacables inadecuados, sellos faltantes, entradas incorrectas, carcasas dañadas, montaje inadecuado o modificaciones no autorizadas. Los accesorios y el cableado de campo deben coincidir con la certificación del producto y las condiciones reales de uso. Los entornos exteriores o de limpieza con agua pueden imponer exigencias adicionales relacionadas con la corrosión, la exposición a la intemperie y la penetración de agua, pero estos requisitos ambientales no deben comprometer la protección contra explosiones.

Los ingenieros también deben confirmar las propiedades reales del polvo combustible del material de proceso. El polvo conductor, el polvo con baja temperatura de ignición o la formación de gruesas capas de polvo pueden cambiar la idoneidad de un producto que podría parecer aceptable en otros casos. Los marcados de las placas y los certificados siempre deben comprobarse con el estudio de clasificación de áreas, en lugar de seleccionarse por apariencia o hábito pasado.

Errores habituales en proyectos de Zona 22

• Suponer que la Zona 22 es de riesgo demasiado bajo como para necesitar equipos para áreas peligrosas.

• Elegir solo por clasificación IP sin revisar el marcado Ex y la certificación.

• Ignorar las capas de polvo y centrarse solo en el polvo visible transportado por el aire.

• No verificar el grupo de polvo correcto, especialmente cuando puede haber polvo conductor.

• Utilizar equipos certificados pero combinarlos con entradas de cable o accesorios incompatibles.

• Descuidar la limpieza, lo que puede convertir el polvo depositado en una fuente secundaria de peligro.

• Tratar la clasificación de áreas como un ejercicio documental, en lugar de un juicio técnico vinculado al proceso real.

Preguntas frecuentes

¿Es la Zona 22 igual que un área polvorienta ordinaria?

No. Un área polvorienta no es automáticamente un área peligrosa. La Zona 22 significa específicamente un lugar en el que no es probable que se produzca una atmósfera explosiva en forma de nube de polvo combustible durante el funcionamiento normal, pero si se produce, solo existirá durante un corto tiempo.

¿Es la Zona 22 menos grave que la Zona 21?

Sí. La Zona 21 se aplica donde es probable que se produzca una nube de polvo explosiva ocasionalmente durante el funcionamiento normal. La Zona 22 se aplica donde no es probable durante el funcionamiento normal y, si se produce, solo persistirá brevemente.

¿Se pueden utilizar equipos ordinarios con clasificación IP en la Zona 22?

No automáticamente. Una clasificación IP elevada puede ayudar con el sellado ambiental, pero por sí sola no demuestra la idoneidad para una atmósfera explosiva de polvo combustible. El equipo debe contar con el concepto de protección Ex y la certificación correctos.

¿Qué marcado se ve habitualmente en los productos para Zona 22?

Un ejemplo común es Ex tc IIIC T120°C Dc, aunque el marcado exacto depende del método de protección, el grupo de polvo, el requisito de temperatura y el diseño del producto.

¿Se pueden instalar equipos de mayor homologación en la Zona 22?

Sí. Pueden utilizarse equipos de mayor protección cuando sea apropiado. En la práctica, los productos adecuados para zonas de polvo más exigentes se utilizan a menudo en la Zona 22 cuando la estandarización o los requisitos del sitio lo apoyan.

¿Por qué son importantes las capas de polvo si la Zona 22 se refiere a nubes de polvo?

Porque el polvo depositado puede luego volverse transportado por el aire y formar una nube, y también puede aislar superficies calientes y afectar el riesgo de ignición. Por tanto, las capas, depósitos y montones de polvo siguen siendo importantes en la evaluación de áreas peligrosas por polvo.

Conclusión

La Zona 22 es la clasificación de área peligrosa para lugares en los que no es probable que se produzca una atmósfera explosiva en forma de nube de polvo combustible durante el funcionamiento normal, pero puede producirse brevemente en condiciones de liberación creíbles. Se rige por marcos reconocidos como la IEC 60079 y ATEX y debe evaluarse mediante una clasificación de áreas adecuada, no por suposiciones. La selección correcta de equipos depende de más que una carcasa genérica a prueba de polvo. Los ingenieros deben tener en cuenta el marcado Ex completo, el grupo de polvo, el límite de temperatura, el nivel de protección del equipo, el rendimiento IP, la calidad de la instalación y las condiciones reales de proceso en el sitio. Cuando estos factores se gestionan conjuntamente, la protección de la Zona 22 se convierte en una tarea técnica clara y manejable.
