La Zona 21 es una clasificación de áreas peligrosas utilizada para lugares donde es probable que ocurra ocasionalmente durante la operación normal una atmósfera explosiva en forma de nube de polvo combustible en el aire. En términos prácticos, se sitúa entre la Zona 20, donde una atmósfera explosiva de polvo está presente de forma continua, durante largos periodos o con frecuencia, y la Zona 22, donde es improbable que se formen nubes de polvo durante la operación normal y, si ocurren, persisten solo por un corto tiempo. Esta clasificación se utiliza ampliamente en sectores industriales que manipulan polvos, fibras, gránulos y materiales particulados finos que pueden formar nubes de polvo inflamables cuando se liberan, dispersan o agitan.

Entender la Zona 21 es importante porque los peligros del polvo combustible a menudo se subestiman. El polvo puede acumularse silenciosamente sobre las superficies de los equipos, dentro de los sistemas de transporte o alrededor de los puntos de transferencia. Una vez disperso en el aire y expuesto a una fuente de ignición suficiente, esa nube de polvo puede inflamarse rápidamente. Como resultado, la clasificación de un área como Zona 21 afecta la selección de equipos, el diseño de las envolventes, la limitación de temperatura, las entradas de cables, las rutinas de inspección y el enfoque general de la protección contra explosiones.

¿Qué es un Área Peligrosa de Polvo Zona 21?

Un área peligrosa de polvo Zona 21 es un lugar donde es probable que ocurra una nube de polvo combustible ocasionalmente durante la operación normal. La frase "operación normal" es importante. No se refiere solo a la operación ideal en condiciones de laboratorio. También cubre los tipos de liberaciones que pueden ocurrir durante la actividad industrial ordinaria, como los ciclos de llenado, vaciado, transferencia, tamizado, mezcla o limpieza. Si esas actividades ordinarias pueden crear una nube de polvo combustible de vez en cuando, el área circundante puede necesitar ser clasificada como Zona 21.

Las ubicaciones típicas de Zona 21 incluyen el área alrededor de estaciones de descarga de sacos, puntos de descarga de elevadores de cangilones, transportadores, mezcladores, molinos, cribas, ciclones, máquinas de envasado y aberturas de inspección en equipos de manipulación de polvo. En plantas alimenticias, esto puede involucrar harina, azúcar, almidón, leche en polvo, cacao y polvo de piensos. En el procesamiento de madera, puede involucrar polvo de lijado y corte. En plantas químicas y farmacéuticas, puede involucrar polvos orgánicos finos. En metales, ciertos materiales finamente divididos también pueden crear peligros de polvo combustible bajo las condiciones adecuadas.

La Zona 21 no está definida solo por el polvo. El polvo debe ser combustible, debe ser capaz de dispersarse en el aire, y el escenario de liberación debe ser creíble en la operación normal. Por lo tanto, la clasificación de áreas depende de las propiedades del material, la frecuencia de liberación, la ventilación, el orden y limpieza, la acumulación de capas, la disposición de los equipos y el comportamiento del proceso.

¿Qué Normas Definen la Zona 21?

El marco internacional principal proviene de la serie IEC 60079. Para la clasificación de áreas de polvo, la IEC 60079-10-2 aborda las atmósferas explosivas de polvo y proporciona la base para decidir si un área debe clasificarse como Zona 20, Zona 21 o Zona 22. Para la construcción, pruebas y marcado de equipos, la IEC 60079-0 establece los requisitos generales para equipos Ex, mientras que la IEC 60079-31 cubre la protección por envolvente "t" para atmósferas explosivas de polvo. Para el diseño, selección e instalación de equipos eléctricos, la IEC 60079-14 es la referencia central, y la inspección y mantenimiento del ciclo de vida se abordan a través de la IEC 60079-17.

En el mercado europeo, el marco ATEX también es muy importante. La Directiva 1999/92/CE trata sobre la seguridad en el lugar de trabajo y la clasificación de áreas peligrosas, incluida la definición formal de Zona 21 para atmósferas de polvo combustible. La Directiva 2014/34/UE aborda los equipos y sistemas protectores destinados a ser utilizados en atmósferas potencialmente explosivas. Bajo ATEX, la Zona 21 normalmente requiere equipos adecuados para aplicaciones de Categoría 2D, lo que corresponde a un alto nivel de protección contra peligros de polvo.

Estas normas y directivas trabajan juntas en lugar de independientemente. La clasificación de áreas determina el nivel de peligro, las normas de producto determinan cómo se diseñan y prueban los equipos, y las normas de instalación y mantenimiento determinan si el concepto de protección sigue siendo válido durante toda la vida útil del equipo.

Cómo se Evalúa la Zona 21 en la Práctica

En instalaciones reales, la Zona 21 se determina mediante un estudio de clasificación de áreas basado en riesgos. Los ingenieros examinan la fuente de liberación de polvo, la cantidad de polvo, la forma en que se dispersa, la probabilidad de formación de nubes, la efectividad de la ventilación y la duración durante la cual puede permanecer presente una atmósfera explosiva. Las capas de polvo también son importantes, porque el polvo acumulado puede ser levantado en el aire por el flujo de aire, la vibración, las perturbaciones mecánicas o la actividad de limpieza. Además, las superficies calientes cubiertas por capas de polvo pueden crear riesgo de ignición incluso sin una nube de polvo visible.

Debido a esto, la clasificación de áreas no es solo sobre el polvo en el aire en un momento dado. También considera cómo se comporta la planta a lo largo del tiempo. Un punto de transferencia que libera polvo brevemente pero repetidamente durante cada ciclo de lote puede justificar una clasificación de Zona 21. Del mismo modo, un área de inspección de tolva que se abre con frecuencia durante la operación ordinaria puede crear un patrón de liberación ocasional pero esperado. Un buen orden y limpieza y una extracción adecuada pueden reducir la extensión de la zona peligrosa, pero no eliminan la necesidad de una clasificación adecuada cuando la liberación de polvo combustible sigue siendo creíble.

Calificaciones de Protección y Marcados Ex para Zona 21

Una de las ideas más importantes en la selección de equipos para Zona 21 es que el rendimiento ordinario a prueba de polvo no es suficiente por sí mismo. Un producto debe ser adecuado para atmósferas explosivas de polvo, no solo resistente a la entrada de suciedad. Es por eso que los ingenieros van más allá de una simple clasificación IP y evalúan el marcado Ex completo, el concepto de envolvente, la limitación de temperatura, la base de certificación y las condiciones de instalación.

1. Nivel de protección del equipo y categoría ATEX

La Zona 21 se alinea comúnmente con el Nivel de Protección del Equipo Db en el sistema IEC y con la Categoría 2D en el marco ATEX. Esto indica equipos destinados a ser utilizados donde es probable que ocurra una atmósfera explosiva de polvo ocasionalmente en la operación normal. En otras palabras, el producto debe proporcionar un alto nivel de protección contra peligros de polvo, no solo una durabilidad industrial normal.

2. Protección por envolvente "t"

Para muchos productos eléctricos utilizados en atmósferas de polvo, el concepto de protección típico es Ex t, también escrito en marcas como Ex tb. La IEC 60079-31 aborda esta técnica de protección. Se centra en prevenir la entrada de polvo en la envolvente y limitar la temperatura superficial para que las nubes o capas de polvo no se enciendan. Para uso en Zona 21, el marcado a menudo incluye el nivel "b", como Ex tb, junto con el grupo de polvo apropiado y el EPL.

3. Grupos de polvo IIIA, IIIB y IIIC

Las atmósferas de polvo se dividen además en categorías del Grupo III. IIIA cubre las partículas volantes combustibles, IIIB cubre el polvo no conductor y IIIC cubre el polvo conductor. Esto es importante porque el polvo conductor es generalmente más exigente desde la perspectiva del diseño de equipos. Un producto para Zona 21 marcado para el Grupo IIIC normalmente puede abordar también aplicaciones menos severas IIIA y IIIB, pero lo contrario no es cierto.

4. Marcado de temperatura superficial

Para peligros de polvo, el control de la temperatura es crítico. Las marcas de los equipos a menudo especifican una temperatura máxima de superficie, como T85°C o T120°C. El producto seleccionado debe permanecer por debajo de las características de ignición del polvo real presente, con un margen de ingeniería adecuado. Esto es especialmente importante donde pueden acumularse capas de polvo, porque una capa de polvo aislante puede elevar la temperatura de la superficie del equipo y cambiar el riesgo de ignición.

5. Protección IP e integridad de la envolvente

Las clasificaciones IP siguen siendo importantes, pero deben interpretarse correctamente. La IEC 60529 define el sistema de código IP para la protección de envolventes contra la entrada de partículas sólidas y líquidos. En áreas peligrosas de polvo, a menudo se requiere un alto nivel de protección contra la entrada de polvo para apoyar el concepto de protección Ex. En la práctica, los ingenieros a menudo buscan envolventes herméticas al polvo como IP6X, especialmente donde hay polvo fino y condiciones de limpieza agresivas. Sin embargo, una clasificación IP por sí sola no demuestra la idoneidad para Zona 21. Debe combinarse con el diseño Ex correcto, las pruebas, el marcado y la base de certificación.

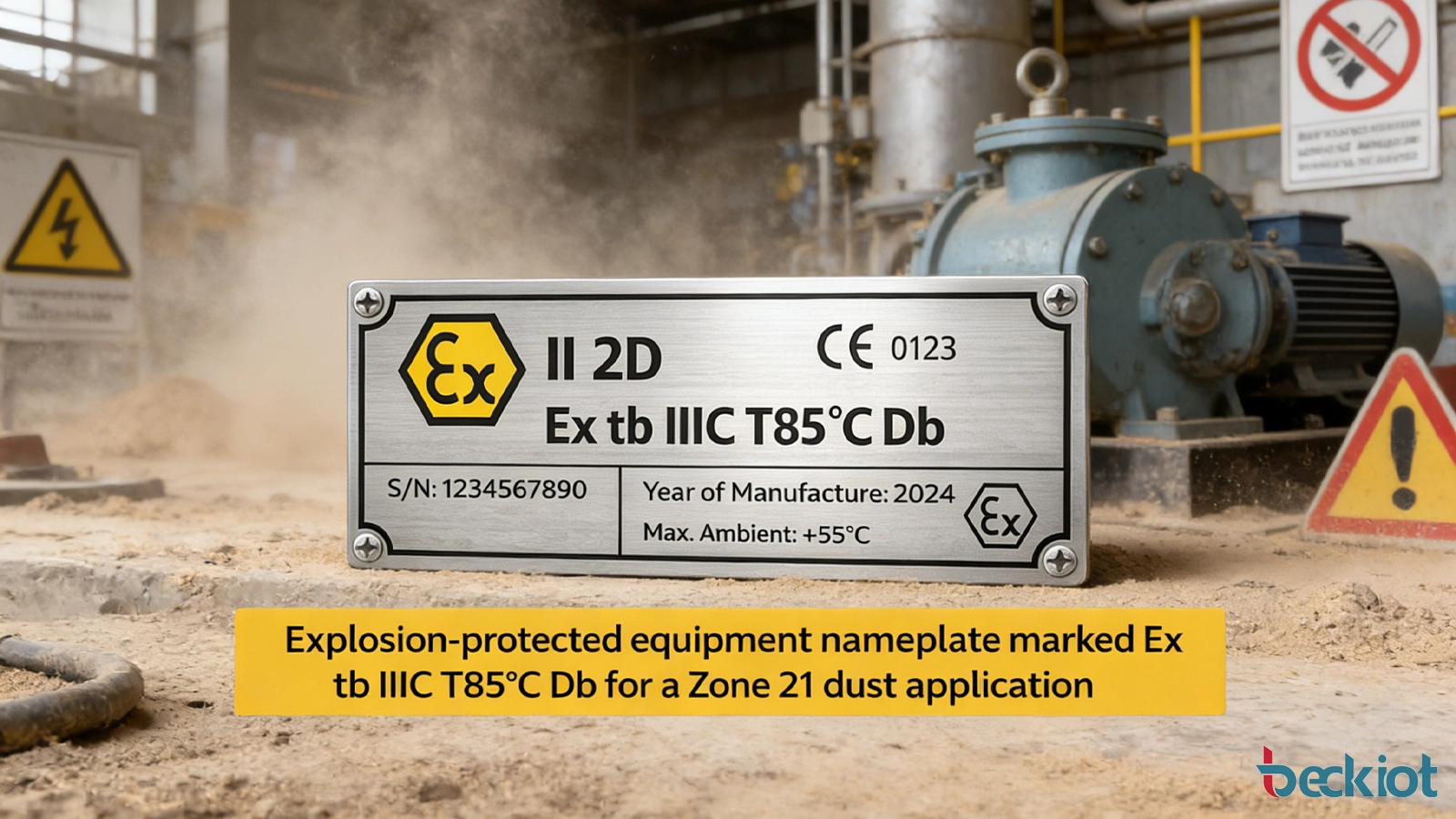

Un marcado típico para una aplicación de polvo Zona 21 podría verse así:

Ex tb IIIC T85°C Db

• Ex identifica el equipo protegido contra explosiones.

• tb indica protección por envolvente "t" en el nivel relevante para polvo.

• IIIC identifica el grupo de polvo más exigente para polvo conductor.

• T85°C establece la temperatura máxima de superficie permitida.

• Db identifica el nivel de protección del equipo adecuado para Zona 21.

Por Qué la Clasificación IP y la Clasificación Ex No Son Lo Mismo

Esta es una de las fuentes más comunes de confusión. Una envolvente IP66 o IP67 puede ser muy útil en entornos industriales polvorientos o húmedos, pero no es automáticamente un equipo protegido contra explosiones. El código IP indica principalmente la resistencia a la entrada de sólidos y agua bajo condiciones de prueba definidas. La idoneidad para Zona 21, por el contrario, depende de si el equipo ha sido diseñado y evaluado para no encender una atmósfera explosiva de polvo circundante. Esto requiere consideración del diseño de la envolvente, el comportamiento térmico, las condiciones de fallo, los materiales, la resistencia a la entrada de polvo, el marcado y la certificación.

En resumen, la clasificación IP apoya la protección ambiental, mientras que la clasificación Ex aborda el riesgo de ignición en atmósferas explosivas. Para Zona 21, ambas pueden ser importantes, pero no son intercambiables.

Aplicaciones Típicas del Equipo para Zona 21

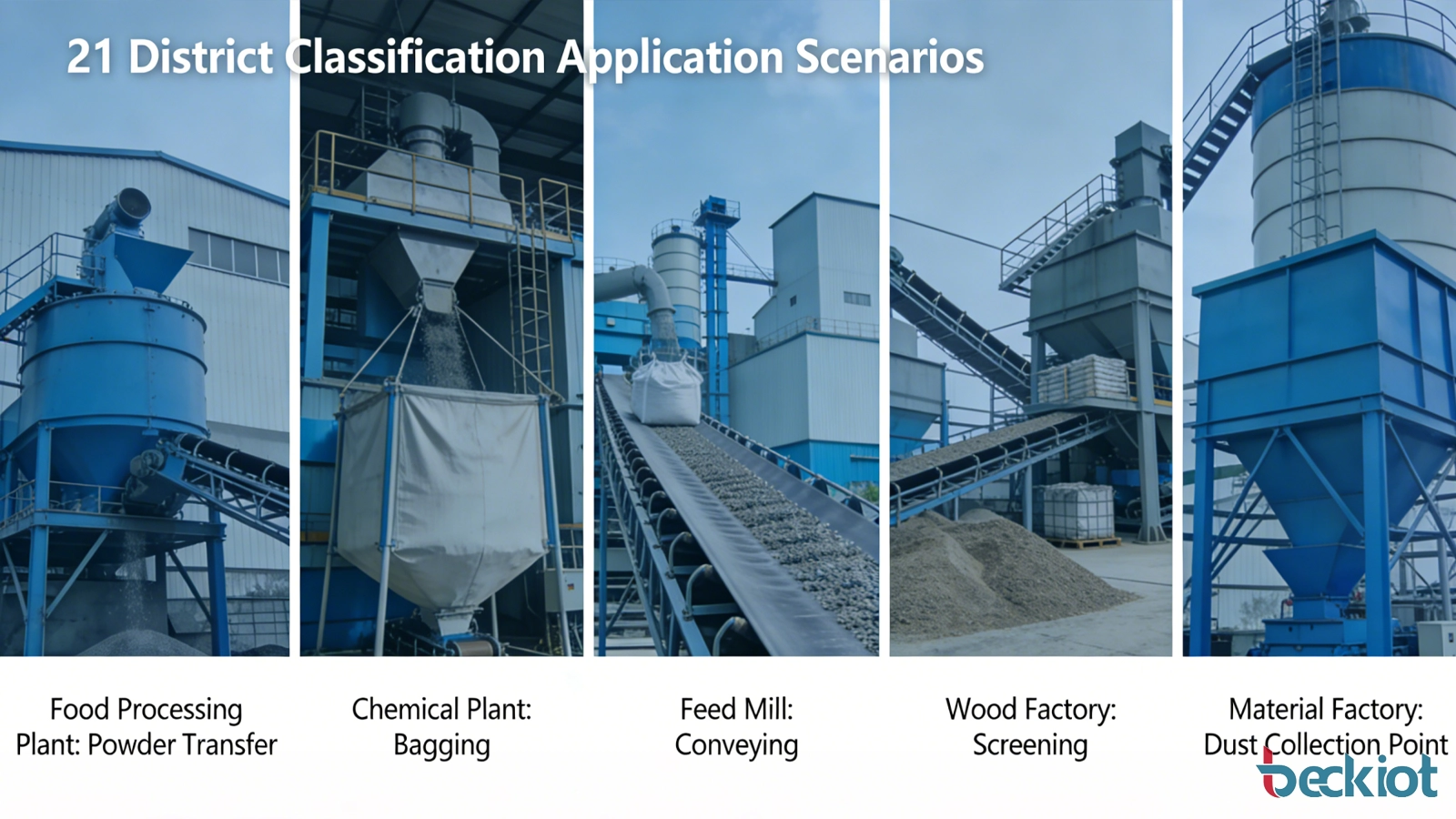

El equipo para Zona 21 se utiliza en muchas industrias donde el polvo combustible puede liberarse durante la operación ordinaria. Los siguientes ejemplos se encuentran entre los más comunes:

1. Procesamiento de alimentos y granos: molinos de harina, fábricas de piensos, manipulación de azúcar, procesamiento de almidón, transferencia de cereales y envasado de leche en polvo.

2. Procesamiento de madera: aserraderos, líneas de lijado, sistemas de extracción de carpintería, plantas de pellets y fabricación de paneles.

3. Plantas químicas y farmacéuticas: polvos orgánicos finos, aditivos, intermedios y puntos de transferencia de materiales por lotes.

4. Metales y materiales avanzados: polvos metálicos finos seleccionados, polvo de carbono y sistemas de manipulación de materiales especiales.

5. Reciclaje y manipulación de sólidos a granel: puntos de transferencia, separadores, líneas de trituración, sistemas de dosificación e interfaces de recolección de polvo.

En estos entornos, los productos comunes para Zona 21 pueden incluir teléfonos industriales, estaciones de interfonía, estaciones de control locales, cajas de conexiones, iluminación, altavoces, dispositivos de alarma, sensores, motores, prensaestopas y carcasas para cámaras, siempre que estén correctamente certificados e instalados para su uso en atmósferas explosivas de polvo.

Consideraciones de Selección e Instalación para Zona 21

Elegir equipos para Zona 21 no es solo cuestión de comprar un producto certificado. La instalación debe preservar el concepto de protección. Las entradas de cables, prensaestopas, tapones, elementos de parada, sellos, métodos de montaje y acceso para mantenimiento deben coincidir con las condiciones de uso certificadas. La acumulación de polvo alrededor de los dispositivos generadores de calor debe considerarse durante el diseño. Los sistemas de ventilación y extracción deben revisarse junto con el diseño eléctrico, no como un asunto separado.

Los ingenieros también deben verificar las propiedades reales del polvo de la instalación, incluido el comportamiento de las partículas, la tendencia a la formación de capas, las características de ignición y la conductividad cuando sea relevante. Un producto adecuado para una línea de manipulación de polvo puede no ser adecuado para otra si el grupo de polvo o el perfil de temperatura cambian. Por eso, los datos de la placa de identificación, los certificados y las instrucciones de instalación siempre deben verificarse con el estudio de clasificación del sitio.

Errores Comunes en Proyectos de Zona 21

• Asumir que el equipo industrial ordinario a prueba de polvo es automáticamente adecuado para atmósferas explosivas de polvo.

• Seleccionar solo por clasificación IP e ignorar el marcado Ex, el grupo de polvo y los datos de temperatura superficial.

• Ignorar el riesgo de polvo conductor donde puede requerirse equipo IIIC.

• No tener en cuenta la acumulación de capas de polvo en las superficies de las envolventes.

• Usar equipos certificados pero instalarlos con prensaestopas, entradas o accesorios incompatibles.

• Tratar la clasificación de áreas como un ejercicio de papeleo en lugar de una evaluación de ingeniería real.

Preguntas Frecuentes (FAQ)

¿Es la Zona 21 más peligrosa que la Zona 22?

Sí. La Zona 21 indica que es probable que ocurra una atmósfera explosiva de polvo ocasionalmente durante la operación normal, mientras que la Zona 22 significa que no es probable en la operación normal y, si ocurre, debería persistir solo brevemente.

¿Qué tipo de equipo se utiliza típicamente en Zona 21?

Equipos con un concepto de protección Ex adecuado para polvo, a menudo marcados con EPL Db y que utilizan con frecuencia protección por envolvente como Ex tb, se seleccionan comúnmente para aplicaciones de Zona 21. La elección exacta depende del grupo de polvo, el requisito de temperatura y las condiciones de instalación.

¿Es suficiente IP65 para Zona 21?

No por sí solo. La protección IP por sí sola no establece la protección contra explosiones. Un producto para Zona 21 debe tener el diseño Ex correcto, el marcado y la certificación, además de un nivel de protección de envolvente apropiado.

¿Cuál es la diferencia entre Zona 20 y Zona 21?

La Zona 20 se aplica donde una atmósfera explosiva de polvo está presente de forma continua, durante largos periodos o con frecuencia. La Zona 21 se aplica donde es probable que ocurra ocasionalmente en la operación normal.

¿Pueden ser peligrosas las capas de polvo incluso sin una nube de polvo visible?

Sí. Las capas de polvo pueden volverse peligrosas porque pueden ser perturbadas y dispersarse en el aire, y también pueden aislar superficies calientes y aumentar el riesgo de ignición. Por eso, el orden y limpieza y el control de temperatura son importantes en las áreas peligrosas de polvo.

¿La Zona 21 solo aplica en interiores?

No. Aunque muchos peligros de proceso de polvo están en interiores, la Zona 21 también puede existir en exteriores donde se libera polvo combustible, se deposita y puede dispersarse bajo condiciones operativas normales.

Conclusión

La Zona 21 es una clasificación importante para instalaciones donde pueden ocurrir nubes de polvo combustible ocasionalmente durante la operación normal. Está gobernada por marcos reconocidos como IEC 60079 y ATEX, y requiere más que durabilidad industrial general. La selección correcta de equipos depende del concepto de protección completo, incluido el marcado Ex, el EPL o categoría, el grupo de polvo, la temperatura superficial, la integridad de la envolvente y la instalación conforme. Cuando estos elementos se evalúan juntos, la protección de la Zona 21 se convierte en una tarea de ingeniería estructurada en lugar de una conjetura basada en la apariencia o afirmaciones genéricas de resistencia al polvo.
