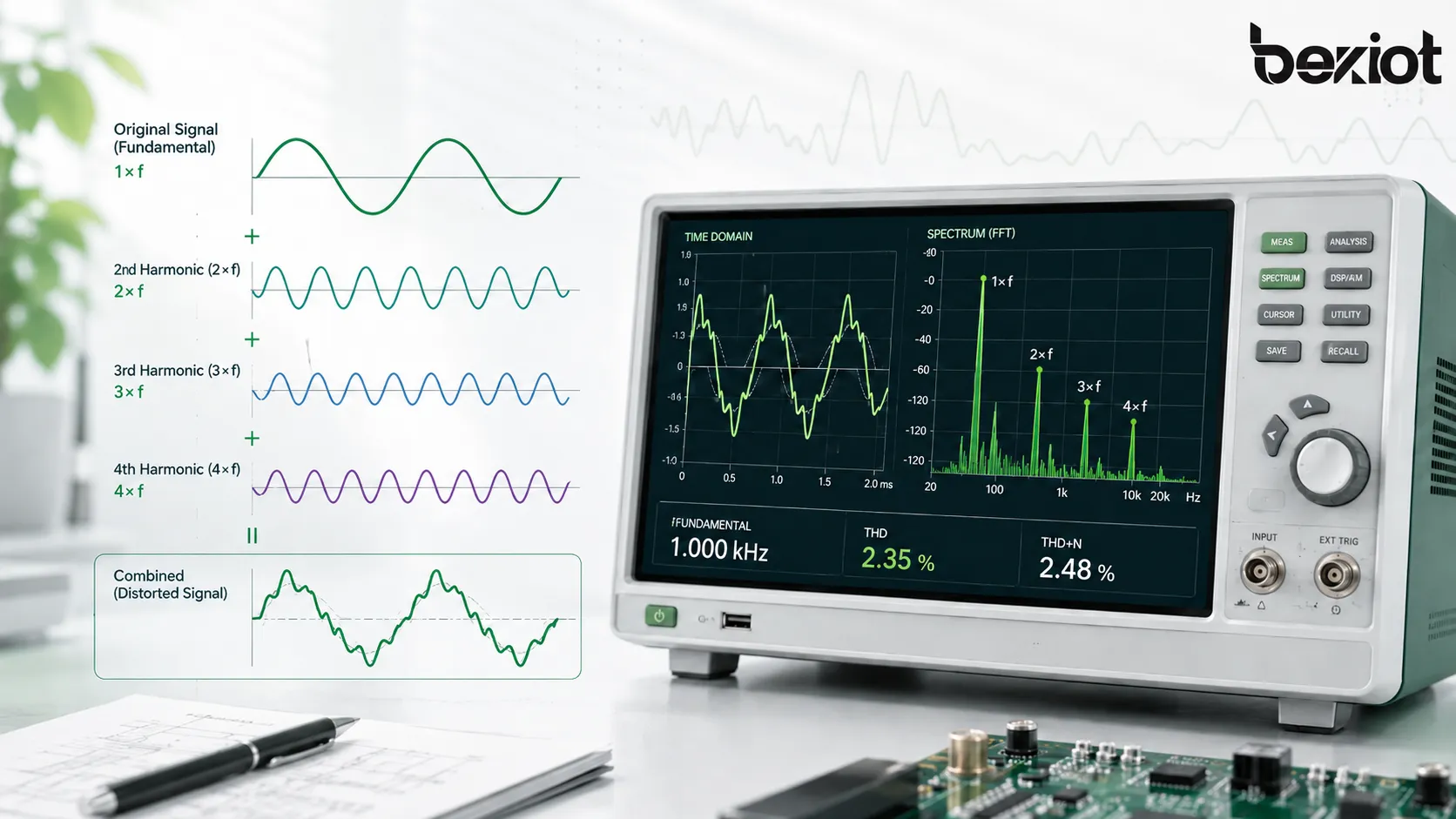

La Distorsión Armónica Total, conocida como THD por sus siglas en inglés, es una medida que indica la cantidad de contenido armónico no deseado que se agrega a una señal de audio al atravesar equipos como amplificadores, altavoces, micrófonos, mesas de mezclas, interfaces de audio, procesadores, receptores y sistemas de comunicación. En términos sencillos, el THD refleja cuánto se diferencia la señal de salida de la señal original debido a la distorsión no lineal.

En ingeniería de audio, una distorsión más baja suele significar que el sonido reproducido se mantiene más fiel a la señal original. El THD es una de las mediciones clave para describir esa fidelidad.

Significado básico de la distorsión armónica

Cuando un dispositivo de audio recibe un tono puro, la salida ideal debería contener únicamente ese mismo tono. Sin embargo, en equipos reales pueden aparecer pequeñas frecuencias adicionales. Estas frecuencias extra se denominan armónicos porque aparecen en múltiplos enteros de la frecuencia original.

Por ejemplo, si la señal original es de 1 kHz, la distorsión armónica puede generar componentes adicionales a 2 kHz, 3 kHz, 4 kHz y múltiplos superiores. Estas frecuencias adicionales no formaban parte de la señal original, por lo que representan una distorsión introducida por el equipo o el sistema.

Frecuencia fundamental y armónicos

La frecuencia fundamental es la señal original que se está probando o reproduciendo. Los armónicos son tonos adicionales generados en múltiplos de esa frecuencia fundamental. El segundo armónico es el doble de la frecuencia original, el tercer armónico es el triple, y así sucesivamente.

Parte de la distorsión armónica puede ser extremadamente pequeña e inaudible, mientras que niveles más altos pueden modificar el carácter tonal del sonido. Según el equipo y la cantidad de distorsión, el resultado puede percibirse como calidez, coloración, aspereza, opacidad o pérdida de claridad.

Por qué el THD se expresa como porcentaje

El THD se suele expresar en porcentaje. Un porcentaje más bajo indica que el nivel de distorsión armónica es menor en comparación con la señal original. Por ejemplo, un THD del 0,01 % indica una distorsión muy baja, mientras que un 10 % señala una distorsión mucho más significativa.

Sin embargo, el THD no debe juzgarse únicamente por la cifra. La frecuencia de prueba, la potencia de salida, la impedancia de carga, el ancho de banda de medición, el tipo de equipo y el entorno de escucha influyen en el significado real del valor durante el uso.

Cómo funciona la medición

El THD se mide aplicando una señal de prueba conocida a un dispositivo y analizando la salida. El equipo de medición compara el nivel de los componentes armónicos con el nivel de la frecuencia fundamental original. La energía armónica combinada se calcula como un porcentaje de la señal fundamental.

En las pruebas de audio, la señal de entrada suele ser una onda sinusoidal, ya que un tono sinusoidal puro contiene una sola frecuencia. Si el dispositivo fuera perfectamente lineal, la salida también contendría únicamente esa frecuencia. Cualquier contenido armónico adicional indica distorsión.

Análisis de entrada y salida de la señal

El proceso de prueba comienza con una fuente de señal limpia. Esta fuente envía un tono puro al dispositivo bajo prueba, como un amplificador, previo, altavoz o interfaz de audio. La salida se captura mediante un analizador de audio, un micrófono de medición o un sistema de análisis digital.

El analizador separa la frecuencia fundamental de las frecuencias armónicas. Mide el nivel de cada componente armónico y calcula el valor de distorsión armónica total. Esto proporciona a los ingenieros una forma repetible de comparar el rendimiento de los equipos.

THD y THD+N

THD y THD+N están relacionados pero no son idénticos. El THD mide solo la distorsión armónica. El THD+N mide la distorsión armónica más el ruido. Al incluir el ruido, los valores de THD+N suelen ser más altos que los valores de THD puro.

El THD+N es habitual en las especificaciones de productos de audio porque los sistemas reales contienen tanto distorsión como ruido. Puede ofrecer una visión más amplia de la limpieza de la señal, especialmente en amplificadores, DACs, interfaces de audio y equipos de comunicación.

Las condiciones de medición importan

Un valor de THD solo tiene sentido cuando las condiciones de prueba están claras. Un amplificador puede mostrar un THD muy bajo a 1 vatio, pero más alto cerca de la salida máxima. Un altavoz puede producir diferentes niveles de distorsión a distintas frecuencias y niveles de presión sonora.

Las buenas especificaciones deben indicar la frecuencia de prueba, la potencia de salida, la impedancia de carga, el ancho de banda y el método de medición. Sin estos detalles, comparar valores de THD entre productos diferentes puede resultar engañoso.

Por qué es importante para la calidad de audio

El THD es importante porque la distorsión altera la relación entre el sonido original y el sonido reproducido. En audio de alta fidelidad, radiodifusión, sistemas de conferencias, megafonía, grabación y refuerzo sonoro profesional, la precisión de la señal afecta directamente la calidad de escucha y la inteligibilidad.

Un valor de THD bajo suele indicar que el equipo puede reproducir el audio de forma más limpia. Esto es especialmente importante cuando el sistema debe ofrecer voz natural, música precisa, baja fatiga auditiva o una monitorización fiable.

Reproducción más limpia

Una baja distorsión armónica ayuda a conservar el tono, la dinámica y el detalle originales del material fuente. En la reproducción musical, esto puede hacer que los instrumentos y las voces suenen más naturales. En sistemas de voz, contribuye a mantener la claridad del habla.

La reproducción limpia no solo es útil para la escucha audiófila. También es importante en salas de reuniones, estudios, aulas, salas de control, anuncios de transporte, comunicación de emergencia y cualquier entorno donde los oyentes deban entender el sonido con precisión.

Menos aspereza y fatiga auditiva

Una distorsión más alta puede añadir asperezas, rugosidad o emborronamiento no deseados al sonido. Incluso cuando la distorsión no es evidente como un sonido separado, puede hacer que las sesiones de escucha prolongadas resulten más cansadas.

Por eso se tiene en cuenta el THD al seleccionar amplificadores, evaluar altavoces, diseñar auriculares, probar previos de micrófono y poner en marcha sistemas. Una ruta de señal más limpia puede mejorar el confort y la calidad percibida con el tiempo.

Mejor margen dinámico y estabilidad del sistema

El THD suele aumentar cuando el equipo funciona cerca de sus límites. Un amplificador llevado cerca del recorte, un altavoz operado más allá de su rango lineal o una etapa de entrada sobrecargada pueden producir una distorsión notablemente mayor.

Monitorizar el THD ayuda a los ingenieros a comprender cuánto margen útil tiene un sistema antes de que la distorsión audible se convierta en un problema. Esto respalda una estructura de ganancia más segura, un dimensionamiento adecuado de los amplificadores y un rendimiento de audio más fiable.

Características técnicas detrás del THD

La Distorsión Armónica Total está relacionada con el comportamiento no lineal. Cualquier componente de audio que no responda de manera perfectamente proporcional a la señal de entrada puede generar contenido armónico. Esto puede ocurrir en circuitos electrónicos, componentes magnéticos, el movimiento mecánico de un altavoz, convertidores sobrecargados o etapas del sistema mal adaptadas.

Amplificación no lineal

Los amplificadores son uno de los lugares más comunes donde se mide el THD. Un amplificador lineal aumenta el nivel de la señal sin cambiar la forma de onda. Un amplificador no lineal altera ligeramente la forma de onda, creando armónicos.

La distorsión puede aumentar cuando el amplificador está sobrecargado, cuando la capacidad de la fuente de alimentación es insuficiente, cuando la impedancia de carga es exigente o cuando el diseño del circuito no está optimizado. Por eso el THD de un amplificador se suele especificar a una potencia de salida y carga determinadas.

Comportamiento del driver del altavoz

Los altavoces pueden generar distorsión armónica porque convierten la energía eléctrica en movimiento mecánico. El cono, la bobina móvil, la suspensión, la estructura magnética, el recinto y el crossover influyen en la fidelidad con la que el altavoz sigue la señal de entrada.

Las bajas frecuencias suelen generar más tensión mecánica porque el cono del altavoz debe desplazarse más. Esto puede aumentar la distorsión, especialmente en drivers pequeños o en sistemas sin suficiente margen en graves.

Cadenas de señal digitales y analógicas

El THD puede aparecer tanto en sistemas de audio analógicos como digitales. Los circuitos analógicos pueden introducir distorsión a través de amplificadores, transformadores, condensadores, válvulas, transistores o entradas sobrecargadas. Los sistemas digitales pueden introducir distorsión por recorte, mala conversión, errores de procesamiento o una gestión inadecuada de niveles.

El audio digital no elimina automáticamente la distorsión. Si una señal se recorta antes de la conversión, sobrecarga un plugin, supera los límites internos de procesamiento o lleva una etapa de salida al límite, puede aparecer distorsión.

Beneficios de un THD bajo en sistemas de audio

Un THD bajo es beneficioso porque ayuda a los sistemas de audio a reproducir el sonido de forma más fiel. No garantiza por sí solo un sonido perfecto, pero es una parte importante de la calidad técnica del audio, especialmente cuando se combina con una buena respuesta en frecuencia, bajo ruido, una estructura de ganancia adecuada y un diseño acústico apropiado.

Sonido más preciso

Un THD más bajo significa que se añaden menos componentes armónicos no deseados a la señal. Esto ayuda a que la salida se mantenga más cercana a la entrada, algo especialmente importante en monitorización de estudio, producción broadcast, sistemas de medición y reproducción de alta fidelidad.

Una reproducción de sonido precisa permite a ingenieros, intérpretes, oyentes y operadores tomar mejores decisiones. Si el sistema de monitorización añade demasiada distorsión, resulta más difícil juzgar la calidad real de la fuente original.

Mejora de la inteligibilidad del habla

En los sistemas de comunicación por voz y megafonía, la distorsión puede reducir la inteligibilidad. El exceso de contenido armónico puede enmascarar las consonantes, hacer que el habla suene áspera o disminuir la claridad en entornos ruidosos.

Un THD bajo contribuye a mantener una transmisión de voz más clara. Esto es valioso en salas de conferencias, aulas, salas de control, estaciones de ferrocarril, aeropuertos, instalaciones industriales, sistemas de megafonía de emergencia y sistemas de sonido comercial.

Fiabilidad del sistema profesional

Los sistemas de audio con baja distorsión a niveles de funcionamiento normales suelen estar menos cerca de sus límites. Esto puede favorecer una mayor fiabilidad, una salida más constante y un menor riesgo de recorte durante los picos dinámicos.

En sistemas instalados, elegir equipos con un rendimiento de THD adecuado y suficiente margen puede reducir quejas, problemas de mantenimiento y la necesidad de ajustes de nivel frecuentes.

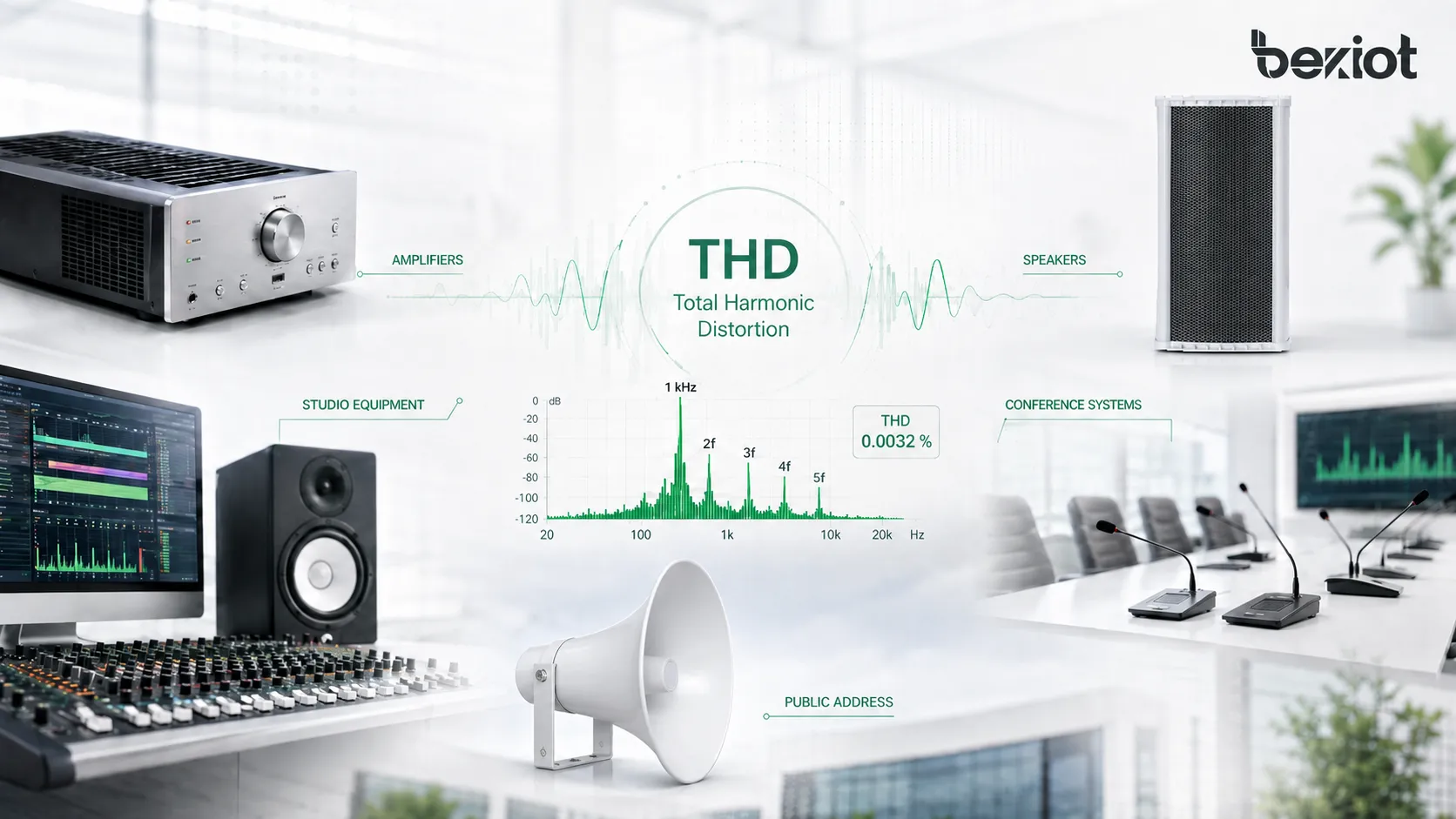

Aplicaciones comunes

El THD aparece en las especificaciones y pruebas de muchos productos de audio. Lo utilizan fabricantes, ingenieros, instaladores, revisores y compradores para evaluar la calidad de la señal y comparar equipos en condiciones definidas.

Amplificadores y receptores

Los amplificadores de potencia, amplificadores integrados, amplificadores de auriculares, receptores AV y amplificadores profesionales suelen incluir valores de THD o THD+N en sus especificaciones. Estos valores ayudan a comprender hasta qué punto la salida se mantiene limpia a determinados niveles de potencia.

Al comparar amplificadores, la medición debe examinarse con atención. El THD a baja potencia puede ser muy diferente del THD a la potencia nominal. También deben considerarse la impedancia de carga y el rango de frecuencias.

Altavoces y subwoofers

El THD de los altavoces es importante porque los altavoces son dispositivos electromecánicos y suelen generar más distorsión que los componentes electrónicos. La distorsión varía con la frecuencia, el nivel de volumen, el diseño del recinto, el tamaño del driver, el comportamiento del crossover y las condiciones de la sala.

Los subwoofers y los altavoces pequeños se ven especialmente afectados porque la reproducción de bajas frecuencias requiere un mayor desplazamiento del cono. Medir el THD ayuda a evaluar si el altavoz puede reproducir el sonido de forma limpia al nivel de salida deseado.

Equipos de grabación y estudio

Las interfaces de audio, previos de micrófono, mesas de mezclas, compresores, ecualizadores, convertidores y monitores de estudio pueden evaluarse con THD o THD+N. En entornos de grabación, una baja distorsión ayuda a preservar la calidad de la señal fuente.

Sin embargo, algunos equipos de estudio añaden carácter armónico intencionadamente. Los previos de válvulas, las grabadoras de cinta, los transformadores y los procesadores de saturación analógica pueden generar una distorsión que se considera musicalmente agradable. En estos casos, el objetivo es una coloración controlada, no el THD más bajo posible.

Radiodifusión, conferencias y megafonía

Los sistemas de radiodifusión y conferencias necesitan una voz limpia y una calidad de audio estable. Una distorsión excesiva puede reducir la claridad y hacer que los oyentes se sientan incómodos. El THD es uno de los varios indicadores técnicos que se utilizan al seleccionar micrófonos, procesadores, amplificadores y altavoces.

Los sistemas de megafonía también se benefician de una baja distorsión, especialmente en espacios grandes donde la acústica ya supone un reto. Una señal distorsionada enviada a un entorno reverberante puede resultar aún más difícil de entender.

Auriculares y audio de consumo

Auriculares, auriculares internos, barras de sonido, altavoces Bluetooth, DACs y reproductores portátiles pueden incluir especificaciones de THD. En productos de consumo, el THD ayuda a describir la limpieza técnica, pero debe considerarse junto con la curva de respuesta, la comodidad, el nivel de ruido, la calidad del códec y las preferencias de escucha del usuario.

Un producto con un THD muy bajo puede no sonar automáticamente mejor si su respuesta en frecuencia está mal ajustada. Del mismo modo, un producto con un THD ligeramente más alto puede seguir sonando agradable si la distorsión es lo bastante baja y el diseño general es bueno.

Cómo interpretar correctamente las especificaciones de THD

Las especificaciones de THD son útiles, pero deben leerse con atención. Un solo número no puede describir la calidad de sonido completa de un dispositivo de audio. Solo describe la distorsión armónica en condiciones de prueba específicas.

Comprobar el nivel de potencia de prueba

El THD de un amplificador suele cambiar a medida que aumenta la potencia de salida. Una especificación puede mostrar una distorsión muy baja a 1 vatio, pero mucho más alta cerca de la salida máxima. Si el producto se utiliza en un sistema exigente, el valor de THD a la potencia nominal es más significativo que el resultado de una prueba a baja potencia.

En el caso de los altavoces, el nivel de presión sonora utilizado durante la medición es importante. Un altavoz puede tener un THD bajo a un volumen moderado, pero una distorsión mucho mayor a un nivel de salida alto.

Comprobar la frecuencia y el ancho de banda

Algunas especificaciones solo miden el THD a 1 kHz. Esto es útil, pero no muestra el rendimiento en toda la banda de audio. La distorsión puede ser diferente a bajas frecuencias, frecuencias medias y altas frecuencias.

Para una visión más completa, las gráficas de distorsión en función de la frecuencia son más informativas que un solo número. Muestran cómo cambia la distorsión a lo largo del rango audible.

No ignorar el ruido

Un dispositivo puede tener un THD bajo pero seguir teniendo ruido audible. Por eso también deben considerarse el THD+N, la relación señal/ruido, el rango dinámico y el nivel de ruido de fondo. En entornos de escucha silenciosos, el ruido puede ser más perceptible que la distorsión armónica.

En micrófonos, previos, amplificadores de auriculares e interfaces de estudio, un bajo nivel de ruido es especialmente importante porque las señales débiles pueden requerir una alta ganancia.

Comparación del THD con otras métricas de audio

El THD es solo una parte del rendimiento de audio. Debe evaluarse junto con la respuesta en frecuencia, el ruido, el rango dinámico, la distorsión de intermodulación, el factor de amortiguamiento, la sensibilidad, el SPL máximo y el rendimiento acústico.

THD y distorsión de intermodulación

El THD utiliza los armónicos de una frecuencia de prueba, mientras que la distorsión de intermodulación mide nuevas frecuencias creadas cuando dos o más tonos interactúan. La música y el habla reales contienen muchas frecuencias a la vez, por lo que la distorsión de intermodulación puede ser importante en la escucha práctica.

Un dispositivo puede tener un buen rendimiento en una prueba de THD simple y, sin embargo, mostrar debilidades con señales complejas. Para una evaluación seria, los ingenieros suelen revisar múltiples mediciones en lugar de basarse en una sola cifra.

THD y respuesta en frecuencia

La respuesta en frecuencia describe el equilibrio tonal, mientras que el THD describe la distorsión. Un altavoz puede tener un THD bajo pero un equilibrio tonal deficiente, o una respuesta en frecuencia agradable pero una distorsión más alta a ciertos volúmenes.

Un buen rendimiento de audio requiere tanto una baja distorsión como una respuesta en frecuencia adecuada. En salas y sistemas instalados, el tratamiento acústico, la colocación de los altavoces y la calibración también afectan al resultado final de la escucha.

Pautas prácticas de selección

Al seleccionar equipos de audio, el THD debe considerarse en su contexto. La mejor elección depende de la aplicación, el nivel de salida requerido, la distancia de escucha, el ruido de fondo, el material del programa, el entorno de instalación y las expectativas del usuario.

Para uso Hi-Fi y estudio

Para la reproducción Hi-Fi y la monitorización de estudio, normalmente se desea un THD bajo, ya que el objetivo es una reproducción precisa. Los amplificadores, DACs, interfaces de audio y monitores deben tener una distorsión baja a los niveles de escucha habituales.

Los usuarios de estudio también deben considerar el nivel de ruido de fondo, la latencia, el rango dinámico, la calidad del conversor, la precisión del monitor y la acústica de la sala. Un valor de THD bajo por sí solo no garantiza un entorno de monitorización fiable.

Para megafonía y sistemas de voz

En megafonía, búsqueda de personas y refuerzo de voz, la inteligibilidad es la prioridad. Una baja distorsión ayuda, pero la cobertura de los altavoces, el diseño acústico, la ubicación del micrófono, la ecualización, el control de la realimentación y el ruido de fondo son igualmente importantes.

En espacios grandes, una señal limpia puede volverse confusa si la sala es demasiado reverberante o la disposición de los altavoces es deficiente. El THD debe formar parte de un enfoque más amplio de diseño del sistema.

Para refuerzo sonoro de alta potencia

En sonido en directo y sistemas de alta potencia, la distorsión puede aumentar rápidamente cuando los amplificadores o altavoces se fuerzan demasiado. Los equipos deben seleccionarse con suficiente margen para los niveles de pico.

Los limitadores, una correcta estructura de ganancia, la adaptación de amplificadores, la protección de altavoces y el ajuste del sistema pueden ayudar a mantener la distorsión bajo control durante eventos reales.

Malentendidos frecuentes

El THD es útil, pero a menudo se malinterpreta. Algunos usuarios asumen que el valor de THD más bajo siempre significa el mejor sonido. Otros suponen que cualquier distorsión es mala. En realidad, la audibilidad, el tipo de distorsión, el orden armónico, el nivel y el contexto de escucha son determinantes.

Un THD extremadamente bajo no siempre se traduce en una mejora audible

Una vez que la distorsión está por debajo de cierto nivel, una reducción adicional puede no ser audible en condiciones de escucha normales. La diferencia entre un 0,001 % y un 0,0001 % de THD puede ser medible técnicamente, pero no necesariamente significativa para la mayoría de los oyentes.

Otros factores, como la calidad del altavoz, la acústica de la sala, el nivel de ruido de fondo y la respuesta en frecuencia, pueden tener un impacto mucho mayor en la calidad de sonido percibida.

Cierta distorsión puede ser intencionada

En la producción musical, a veces se añade distorsión de forma intencionada con fines creativos. Los amplificadores de guitarra, los previos de válvulas, la cinta analógica, los plugins de saturación y ciertos procesadores de estilo vintage pueden generar una distorsión armónica que los oyentes encuentran musicalmente agradable.

Esto no contradice el valor de un THD bajo. Simplemente significa que la precisión técnica y la coloración creativa son objetivos diferentes. En medición, la distorsión es un error; en producción musical, la distorsión controlada puede ser una herramienta artística.

El THD no lo describe todo

El THD no describe completamente la respuesta a transitorios, la imagen estéreo, el ruido, el comportamiento de compresión, el equilibrio de frecuencias, el orden de la distorsión, la acústica de la sala ni las preferencias subjetivas de escucha. Es una medida útil entre muchas otras.

Una buena evaluación de audio combina especificaciones, mediciones, pruebas de escucha, diseño de la instalación y requisitos reales de la aplicación.

Preguntas frecuentes

¿Qué es la Distorsión Armónica Total en audio?

La Distorsión Armónica Total es una medición de las frecuencias armónicas no deseadas que el equipo o el sistema añaden a una señal de audio. Indica cuánto difiere la señal de salida de la señal original debido a la distorsión no lineal.

¿Un THD más bajo es siempre mejor?

Un THD más bajo suele significar una reproducción más limpia de la señal, pero no es el único factor que determina la calidad del sonido. También importan la respuesta en frecuencia, el ruido, el rango dinámico, el diseño del altavoz, la acústica de la sala y el nivel de escucha.

¿Qué valor de THD se considera bueno?

Un buen valor de THD depende del tipo de equipo y de la aplicación. Los dispositivos electrónicos, como amplificadores y DACs, suelen tener un THD muy bajo, mientras que los altavoces suelen presentar una distorsión mayor. El valor debe evaluarse en las condiciones de prueba indicadas.

¿Cuál es la diferencia entre THD y THD+N?

El THD mide solo la distorsión armónica. El THD+N mide la distorsión armónica más el ruido. El THD+N suele ser más alto porque incluye tanto el contenido armónico no deseado como el ruido de fondo.

¿Por qué aumenta el THD a un volumen alto?

El THD suele aumentar a un volumen alto porque los amplificadores, altavoces y otros componentes pueden funcionar más cerca de sus límites físicos o eléctricos. El recorte, los límites de desplazamiento del cono, el estrés de la fuente de alimentación y los efectos térmicos pueden aumentar la distorsión.

¿El THD es importante para los sistemas de voz?

Sí. Una distorsión excesiva puede reducir la claridad del habla y aumentar la fatiga auditiva. En salas de conferencias, megafonía, búsqueda de personas, radiodifusión y sistemas de comunicación, una baja distorsión ayuda a mantener la inteligibilidad y la calidad de sonido profesional.
