Un botón de llamada en la entrada de un edificio, en la planta de una fábrica, en una zona de estacionamiento o en un punto de ayuda de emergencia no tiene que terminar en una estación maestra de intercomunicación dedicada. Con SIP, ese dispositivo de campo puede formar parte del mismo entorno de comunicación IP que utilizan los teléfonos de escritorio, las plataformas IP PBX, las consolas de operador, los sistemas de megafonía y los clientes de software.
Un intercomunicador SIP es un terminal de intercomunicación basado en IP que utiliza el Protocolo de Inicio de Sesión para la señalización de llamadas. Según el dispositivo, puede proporcionar audio bidireccional, vídeo, llamada con un solo toque, control de relés, entradas de alarma, megafonía e integración con control de accesos u otros sistemas operativos. SIP se encarga del establecimiento y la gestión de la sesión, mientras que los medios reales de voz o vídeo se transportan normalmente por separado a través de la red IP.
Los sistemas de intercomunicación SIP amplían la comunicación de intercomunicación a entornos de voz IP estándar. El terminal de campo ya no tiene que funcionar como un dispositivo de intercomunicación aislado; las llamadas pueden enrutarse a distintos usuarios, departamentos o sedes según el flujo de trabajo de comunicación.
¿Qué es un intercomunicador SIP?
SIP son las siglas de Protocolo de Inicio de Sesión (Session Initiation Protocol). Definido para la señalización de sesiones multimedia basadas en IP, SIP es ampliamente utilizado por teléfonos IP, sistemas PBX, softphones, pasarelas y otros terminales de comunicación. En un sistema de intercomunicación, proporciona un método de señalización común para identificar terminales, iniciar llamadas, recibir llamadas y finalizar sesiones.
El dispositivo físico puede adoptar muchas formas. Una estación de puerta puede combinar un botón de llamada, una cámara y un relé de apertura de puerta; una estación industrial puede utilizar una carcasa robusta y un altavoz de alta potencia; un punto de ayuda de emergencia puede tener un botón grande iluminado; y un intercomunicador interior puede usar una pantalla o un auricular. Su hardware y entornos de funcionamiento difieren, pero cada uno puede funcionar como un terminal SIP dentro de la red.
El registro en una IP PBX o un servidor SIP es habitual. Tras el registro, se puede asignar una extensión al intercomunicador e incluirlo en planes de marcación, grupos de timbre, horarios o reglas de escalado. Sin embargo, el registro no es obligatorio en todas las arquitecturas. Algunos dispositivos también admiten SIP directo o comunicación de igual a igual entre terminales.
Merece la pena señalar la distinción entre SIP e IP. Un intercomunicador puede utilizar una red IP sin necesidad de usar SIP. El término intercomunicador SIP describe específicamente un intercomunicador que utiliza SIP como parte de su método de comunicación y control de llamadas.
Cómo funciona un intercomunicador SIP
Una llamada de intercomunicador SIP normalmente implica tres elementos separados: señalización, medios en tiempo real y cualquier acción de control asociada a la llamada. Separar estas funciones facilita la comprensión del sistema y también ayuda al diagnosticar problemas de registro, audio unidireccional o integración.
Registro
Cuando se utiliza una IP PBX o un servidor SIP, el intercomunicador normalmente registra una extensión o cuenta SIP en la plataforma. El servidor sabe entonces dónde está ubicado el terminal y puede aplicar autenticación, numeración de extensiones, enrutamiento de llamadas y otras políticas de comunicación.
El registro también permite a la plataforma enrutar llamadas hacia el intercomunicador. Por lo tanto, un operador puede llamar directamente a una estación de campo, sujeto a la configuración del dispositivo y los permisos del sistema, en lugar de que la comunicación funcione solo desde el intercomunicador hacia la sala de control.
Establecimiento de llamada
Pulsar un botón o activar un evento configurado inicia el proceso de señalización. El intercomunicador puede enviar un SIP INVITE hacia un teléfono de escritorio, una consola de operador, una estación interior, un softphone, un grupo de llamadas u otro destino definido por la PBX. El dispositivo que responde lo hace a través de la sesión SIP, y la llamada se establece cuando ambas partes aceptan los parámetros de comunicación requeridos.
El enrutamiento puede ser más sofisticado que una relación fija de un botón a un teléfono. Durante el horario laboral, por ejemplo, una estación de entrada podría llamar a recepción. Fuera del horario laboral, la misma estación podría enrutarse a seguridad. Un punto de emergencia puede llamar primero a una sala de guardia local y luego usar otro destino si nadie responde.
Transporte de medios
SIP establece la sesión, pero normalmente no transporta la conversación en sí. Una vez conectada la llamada, el audio generalmente se transporta mediante RTP. Donde sea compatible y necesario, SRTP puede cifrar los medios en tiempo real. Los códecs de audio pueden incluir G.711, G.722, Opus u otros códecs compatibles con ambos terminales.
Los intercomunicadores con capacidad de vídeo pueden negociar un flujo de vídeo además de la voz. Que ese vídeo pueda mostrarse depende de la cámara, el códec, la plataforma SIP y el terminal que responde. Un intercomunicador SIP con vídeo conectado a un teléfono de escritorio solo de audio puede seguir proporcionando comunicación de voz aunque el teléfono no pueda mostrar su vídeo.

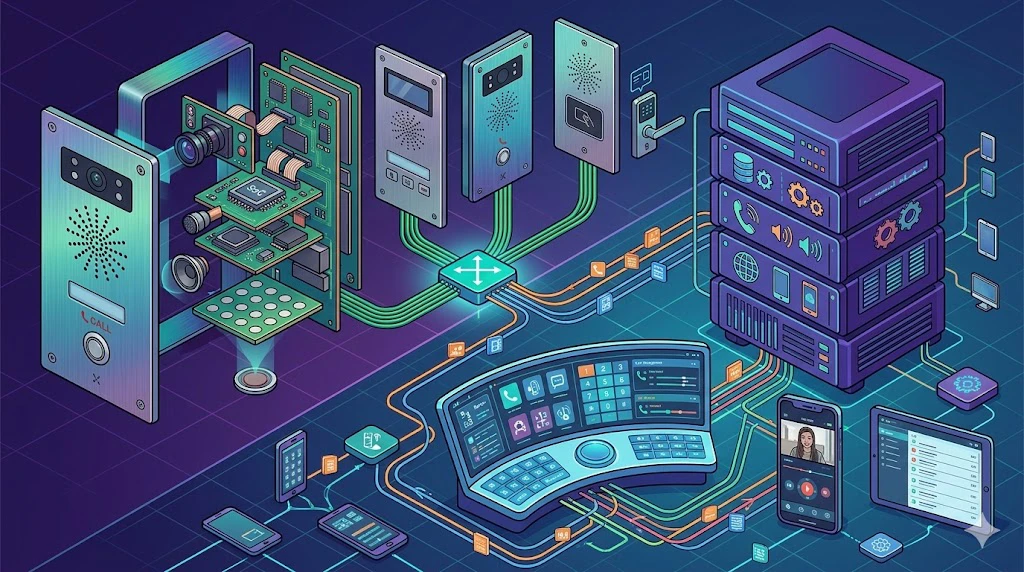

Los intercomunicadores SIP se registran en una plataforma SIP y utilizan la lógica de llamada estándar para establecer comunicación bidireccional. Una ruta simplificada es:
Intercomunicador SIP → Red IP → Servidor SIP / IP PBX → Teléfono / Consola / Estación interior / Cliente de software
Acciones de control
La comunicación puede vincularse con control físico. En una entrada, el usuario que responde puede introducir un comando DTMF o utilizar un control de software para activar un relé conectado a una cerradura eléctrica. En otro proyecto, una entrada digital podría iniciar una llamada de emergencia cuando cambia de estado un botón externo o un contacto de alarma.
Estas acciones dependen del dispositivo y la plataforma. La compatibilidad con SIP por sí sola no garantiza un comportamiento idéntico de relés, DTMF, API o control de accesos, por lo que debe verificarse la interoperabilidad cuando se requieren estas funciones.
Funciones principales
SIP proporciona el marco de comunicaciones, pero las capacidades reales de un intercomunicador dependen de su hardware, firmware y entorno previsto. Un simple punto de ayuda y una estación de entrada de vídeo multifunción pueden ser compatibles con SIP y, sin embargo, atender requisitos operativos muy diferentes.
Audio bidireccional
La voz bidireccional sigue siendo la función principal. La comunicación dúplex completo permite a ambas partes hablar con naturalidad, mientras que la cancelación de eco, el control automático de ganancia y el tratamiento del ruido pueden mejorar la inteligibilidad en ubicaciones difíciles. La potencia del altavoz y el rendimiento del micrófono adquieren especial importancia en fábricas, estaciones, túneles, zonas de carretera y otros entornos ruidosos.
Intercomunicación con vídeo
Una cámara integrada añade verificación visual para entradas, puertas, puntos de control de seguridad y puntos de asistencia pública. Los operadores pueden identificar a la persona que llama o evaluar la situación inmediata antes de decidir qué acción tomar. La resolución de la cámara es solo una consideración; el campo de visión, el rendimiento con poca luz, la compatibilidad de vídeo y las capacidades del terminal receptor también importan.
Enrutamiento de llamadas
Una vez que el intercomunicador participa en un entorno de control de llamadas SIP, las llamadas pueden utilizar funciones de PBX como marcación de extensiones, grupos de timbre, grupos de búsqueda, desvío, horarios y destinos alternativos. Esto permite cambiar la lógica de comunicación sin recablear el terminal de campo.
Los sistemas multisitio pueden utilizar el mismo principio para enrutar una llamada de intercomunicador desde una instalación remota a un centro de guardia centralizado. También pueden combinarse destinos locales y remotos cuando la arquitectura de red y PBX admite el enrutamiento requerido.
Control de accesos
Muchos intercomunicadores SIP incluyen salidas de relé, entradas digitales o interfaces para puertas, portones y contactos de alarma. Por lo tanto, la comunicación y las decisiones de acceso pueden conectarse: el operador habla con la persona que llama, verifica la situación y luego realiza una acción autorizada desde el dispositivo que responde o la plataforma de gestión.
Integración con megafonía
En proyectos de campus, industriales y de servicio público, las funciones de intercomunicación pueden coexistir con la megafonía SIP o la difusión de emergencia. Los terminales compatibles pueden recibir avisos, participar en grupos de megafonía o trabajar con altavoces SIP y pasarelas de megafonía. Algunos sistemas también utilizan multicast para la distribución de audio de uno a muchos sin crear una llamada SIP individual a cada altavoz.
Gestión remota
Los intercomunicadores basados en red suelen ofrecer configuración a través del navegador para cuentas SIP, parámetros de red, destinos de llamada, ajustes de audio y mantenimiento del dispositivo. Las implementaciones grandes se benefician del aprovisionamiento centralizado, la copia de seguridad de la configuración y la gestión del firmware, ya que mantener cientos de terminales individualmente puede convertirse de otro modo en una carga operativa importante.
Arquitectura del sistema
Un sistema de intercomunicación SIP es más que el terminal montado en la pared. El funcionamiento fiable depende de que varias capas trabajen juntas, y separar esas capas es útil tanto durante el diseño del sistema como en la resolución de problemas.
Capa de campo
La capa de campo contiene estaciones de puerta, intercomunicadores de pared, puntos de ayuda de emergencia, estaciones de llamada industriales y otros dispositivos utilizados por visitantes, empleados o el público. La selección de productos en esta capa debe reflejar el entorno real: interior, exterior, propenso al vandalismo, con mucho ruido, industrial o expuesto al polvo y al agua.
Capa de red
Los conmutadores Ethernet y la red IP transportan la señalización SIP y los medios. PoE puede simplificar la instalación de campo donde el intercomunicador lo admite al transportar alimentación y datos por un solo cable de red. Las implementaciones más grandes también pueden utilizar VLAN para separar los dispositivos de comunicación o seguridad del tráfico de datos ordinario, mientras que QoS puede ayudar a priorizar el audio en tiempo real donde la congestión de la red es un problema.
Capa de control
Una IP PBX, un proxy SIP o un servidor de comunicaciones gestionan el registro de terminales y el enrutamiento de llamadas. Esta capa puede contener planes de extensión, reglas de autenticación, grupos de llamadas, enrutamiento basado en horarios, lógica de conmutación por error y otras políticas que determinan cómo se maneja cada llamada de intercomunicador.
Capa de operador
Las llamadas no tienen que terminar en una estación maestra de intercomunicación dedicada. Según el sistema, un operador puede responder en un teléfono SIP, una estación interior, una consola de despacho, un softphone o una plataforma de software. Por lo tanto, una sala de control puede incorporar llamadas de intercomunicador a un flujo de trabajo de comunicación operativa más amplio.
Capa de integración
El control de accesos, CCTV, grabación, alarmas, megafonía, software de despacho y aplicaciones de gestión de edificios pueden situarse alrededor del sistema de comunicación. Los métodos de integración varían: algunos utilizan E/S físicas, otros utilizan funciones SIP y otros dependen de API o middleware. Las interfaces requeridas deben definirse durante el diseño del sistema en lugar de añadirse como suposición después de haber seleccionado ya el equipo.
Una arquitectura por capas también hace que el aislamiento de fallos sea más preciso. Si falla una llamada, los ingenieros pueden comprobar por separado el registro del terminal, la conectividad IP y el enrutamiento. Si la llamada se conecta pero falta el audio, la atención puede centrarse en las rutas RTP, VLAN, NAT, reglas de cortafuegos o negociación de códecs en lugar de tratar todo el intercomunicador como una única caja negra.
SIP frente al intercomunicador tradicional
Los sistemas de intercomunicación tradicionales analógicos o propietarios todavía pueden proporcionar una comunicación local fiable, especialmente cuando la instalación es pequeña y es poco probable que cambie. La diferencia se vuelve más significativa cuando un proyecto requiere integración con servicios PBX, puntos de respuesta flexibles, gestión por software o comunicación entre múltiples ubicaciones.
| Elemento | Intercomunicador SIP | Intercomunicador tradicional |
|---|---|---|
| Red | Ethernet y redes IP | Es común el cableado dedicado o propietario |
| Control de llamadas | IP PBX, servidor SIP o SIP directo | Controlador dedicado o estación maestra |
| Dispositivos de respuesta | Teléfonos SIP, consolas, estaciones interiores y clientes de software | Normalmente estaciones de sistema dedicadas |
| Enrutamiento | Grupos, horarios, desvío y enrutamiento multisitio | Normalmente basado en relaciones fijas entre dispositivos |
| Integración | PBX, megafonía, control de accesos, grabación y plataformas de software | A menudo depende de interfaces específicas del fabricante |
| Expansión | Los terminales adicionales pueden usar la infraestructura IP | La expansión puede requerir hardware o cableado dedicado adicional |
SIP no debe interpretarse como una compatibilidad universal de plug-and-play. Dos dispositivos pueden ser compatibles con SIP y aun así diferir en autenticación, códecs, manejo de DTMF, implementación de vídeo, aprovisionamiento, soporte TLS o funciones específicas del fabricante. Para proyectos que dependen de funciones avanzadas, las pruebas reales de interoperabilidad siguen siendo importantes.
Aplicaciones y selección
La misma arquitectura SIP puede soportar aplicaciones muy diferentes. Lo que cambia de un proyecto a otro es el diseño requerido del terminal, el flujo de trabajo de respuesta y la profundidad de integración.
Entradas de edificios
En oficinas, entradas residenciales, portones y zonas de recepción, un visitante puede pulsar un botón de llamada y comunicarse con recepción, seguridad u otro usuario autorizado. Los modelos con vídeo permiten la verificación visual, mientras que la integración de relés puede permitir la apertura remota de la puerta o el portón después de la comunicación.
Sitios industriales
Las fábricas, almacenes, instalaciones de servicios públicos, túneles y otros lugares operativos a menudo necesitan comunicación de campo con una sala de control central. SIP permite al intercomunicador utilizar la infraestructura de comunicaciones IP del sitio mientras el hardware especializado aborda requisitos ambientales como polvo, humedad, impactos o ruido ambiental elevado.
Puntos de ayuda
Las terminales de pasajeros, los campus, las instalaciones de estacionamiento y los espacios públicos pueden utilizar intercomunicadores SIP como puntos de emergencia o asistencia. Cada terminal puede tener su propia extensión o identidad para que el sistema receptor sepa qué ubicación inició la llamada. Las reglas de enrutamiento pueden entonces dirigir la solicitud al equipo de servicio o seguridad adecuado.
Atención sanitaria
Los hospitales y centros de atención pueden utilizar terminales de intercomunicación en entradas, salas restringidas, puntos de asistencia y ubicaciones de servicio. Aquí el diseño puede priorizar el funcionamiento manos libres, la interacción sencilla del usuario y el enrutamiento fiable al personal adecuado en lugar de la funcionalidad convencional de puerta para visitantes.
Seguridad pública
Las estaciones de llamada de emergencia y los puntos de ayuda fijos pueden conectar a los usuarios de campo con mesas de guardia o entornos de despacho. Cuando es necesario, las llamadas pueden combinarse con identificación de ubicación, grabación, vídeo o flujos de trabajo de alarma para que los operadores reciban más contexto que el que proporciona una llamada telefónica ordinaria.
La selección de productos debe comenzar con este flujo de trabajo. La pregunta no es simplemente si un dispositivo admite SIP, sino qué debe ocurrir antes, durante y después de una llamada.
Compatibilidad
Confirme el servidor SIP o IP PBX previsto, el método de registro, el transporte admitido, los códecs de audio, el método DTMF y las funciones de llamada requeridas. Para aplicaciones de vídeo, verifique también el códec de vídeo y la compatibilidad con el extremo receptor.
Entorno
Las oficinas interiores, las puertas exteriores y las zonas industriales requieren hardware diferente. Los factores relevantes pueden incluir el grado de protección IP, la resistencia a impactos, la temperatura de funcionamiento, la construcción de la carcasa, el método de montaje y la resistencia a la corrosión. Los dispositivos accesibles al público también pueden requerir una construcción antivandálica.
Diseño de audio
La potencia del altavoz, la captación del micrófono, la cancelación de eco y el rendimiento frente al ruido deben coincidir con el entorno de instalación. En un vestíbulo tranquilo, un rendimiento acústico modesto puede ser suficiente; una planta de fábrica o un andén de transporte pueden requerir un diseño de audio sustancialmente más potente.
Diseño de red
Revise la conectividad Ethernet, los requisitos de PoE, el direccionamiento IP, las VLAN, la QoS y los métodos de gestión remota. Cuando los terminales se comunican a través de enlaces WAN o de Internet público, también debe considerarse el comportamiento del cortafuegos, NAT y enrutamiento, ya que un registro SIP correcto no garantiza automáticamente una ruta de medios RTP correcta.
Seguridad
Un intercomunicador SIP debe gestionarse como un terminal de red en lugar de tratarse como un dispositivo aislado. Las credenciales robustas, el acceso administrativo controlado, HTTPS, la segmentación de red y el mantenimiento del firmware son consideraciones básicas. Donde sea compatible y lo requiera el diseño del sistema, SIP sobre TLS puede proteger la señalización y SRTP puede proteger los medios.
Integración de sistemas
Defina los relés de puerta, las entradas digitales, los enlaces de control de accesos, la megafonía, CCTV, la grabación, los requisitos de API y la interacción con alarmas antes de la selección final del producto. Esto evita descubrir durante la puesta en marcha que un dispositivo admite llamadas SIP pero carece de una interfaz esencial para el flujo de trabajo real.
Preguntas frecuentes
¿Necesita un intercomunicador SIP una IP PBX?
No necesariamente. Una IP PBX o un servidor SIP es útil para el registro centralizado, el enrutamiento, los grupos, los horarios y la gestión multisitio, pero algunos intercomunicadores SIP también pueden comunicarse directamente con otro terminal SIP compatible en implementaciones de igual a igual.
¿Transporta SIP la voz?
SIP se encarga principalmente de la señalización y el control de sesión. Una vez establecida la llamada, el audio en tiempo real se transporta normalmente mediante RTP, mientras que SRTP puede utilizarse cuando los medios cifrados son compatibles y están configurados.
¿Puede llamar a teléfonos?
Sí. Un intercomunicador SIP generalmente puede llamar a teléfonos de escritorio SIP compatibles, estaciones interiores, consolas de operador y clientes de software a través del entorno SIP configurado. Las funciones exactas disponibles durante la llamada dependen tanto de los terminales como de la plataforma de control de llamadas.
¿Puede abrir puertas?
Muchos intercomunicadores SIP orientados a entradas proporcionan salidas de relé o integración con control de accesos para la apertura remota de puertas y portones. El control puede utilizar DTMF, una interfaz de software, comandos API u otro mecanismo compatible con el sistema seleccionado.
¿Todos los intercomunicadores SIP admiten vídeo?
No. Los intercomunicadores SIP pueden ser solo de audio o de audio y vídeo. Las aplicaciones industriales y de emergencia suelen utilizar dispositivos solo de audio donde una voz clara y fiable es más importante, mientras que las entradas y los puntos de control de seguridad pueden beneficiarse de cámaras integradas.
¿Puede admitir megafonía?
Algunos modelos pueden recibir llamadas de megafonía SIP, participar en grupos de megafonía o utilizar audio multicast. La megafonía debe comprobarse como una capacidad de producto independiente, ya que el soporte SIP por sí solo no garantiza la funcionalidad de multicast o megafonía.
¿Qué debe probarse antes del despliegue?
La puesta en marcha debe cubrir el registro, las llamadas entrantes y salientes, el audio bidireccional, el vídeo cuando corresponda, el control por DTMF o relé, el enrutamiento y la conmutación por error, la recuperación de red y cualquier integración requerida con control de accesos, megafonía, grabación, CCTV o sistemas de despacho. Probar el flujo de trabajo completo es más útil que confirmar únicamente el registro SIP.
