La impedancia es la oposición que presenta un circuito eléctrico a la corriente alterna. En los sistemas reales de comunicación y audio, afecta a la forma en que las señales viajan por cables, altavoces, micrófonos, antenas, circuitos telefónicos, amplificadores, líneas de transmisión e interfaces electrónicas. Cuando la impedancia está correctamente adaptada, llega más energía útil a la carga; cuando está mal adaptada, pueden aparecer pérdidas de señal, reflexiones, distorsión, bajo volumen, sobrecalentamiento, funcionamiento inestable o menor distancia de transmisión.

Aunque la impedancia es un concepto eléctrico básico, resulta muy práctica durante el despliegue. Ayuda a elegir el cable correcto, conectar altavoces con seguridad, adaptar micrófonos y amplificadores, evitar sobrecargas de salida, localizar señales débiles y mantener fiables los sistemas de voz, megafonía, intercomunicación, radio y comunicación industrial.

Por qué la impedancia importa durante el despliegue

Afecta a la intensidad de la señal y a la estabilidad del sistema

En un sistema de comunicación, cada parte conectada influye en la ruta de la señal. Un micrófono envía una señal pequeña a un preamplificador, una salida de línea alimenta un cable, un amplificador mueve un altavoz y una antena se conecta al transmisor mediante una línea coaxial. Cada conexión tiene un rango de impedancia esperado; si el equipo conectado no se ajusta a ese rango, la señal puede volverse más débil, ruidosa o inestable.

Por eso la impedancia no es solo una medición de laboratorio, sino un factor de despliegue. Un sistema puede parecer correcto en el plano de cableado y funcionar mal en campo si la longitud del cable, la carga del altavoz, el borneado, la toma del transformador o la impedancia de entrada/salida son incorrectos.

Ayuda a evitar la sobrecarga del equipo

Una impedancia incorrecta puede crear una corriente excesiva o una carga inadecuada para un amplificador, transmisor o circuito de salida. Por ejemplo, conectar demasiados altavoces de baja impedancia en paralelo puede reducir la carga total por debajo de lo que el amplificador puede manejar con seguridad, provocando sobrecalentamiento, parada por protección, distorsión o daño permanente.

En proyectos de campo, esto suele ocurrir cuando se amplía un sistema sin recalcular la carga total. Añadir altavoces, alargar cables, sustituir dispositivos con distintas especificaciones o mezclar equipos de otros sistemas siempre debe revisarse frente al rango de impedancia o de potencia permitido.

Cómo funciona la impedancia en términos sencillos

Resistencia, reactancia y frecuencia

La resistencia es la oposición a la corriente continua, mientras que la impedancia se aplica a corriente alterna y circuitos de señal. La impedancia incluye resistencia y reactancia. La reactancia proviene de condensadores e inductores y cambia con la frecuencia. Por eso la impedancia se expresa en ohmios, pero no siempre equivale a una lectura simple de resistencia en CC.

Un altavoz marcado como 8 ohmios, por ejemplo, no mantiene exactamente 8 ohmios en todas las frecuencias. Su impedancia varía a lo largo del rango de audio. Una línea de transmisión o un sistema de antena también puede comportarse de forma distinta según la frecuencia, el tipo de cable, la calidad de los conectores y las condiciones de instalación.

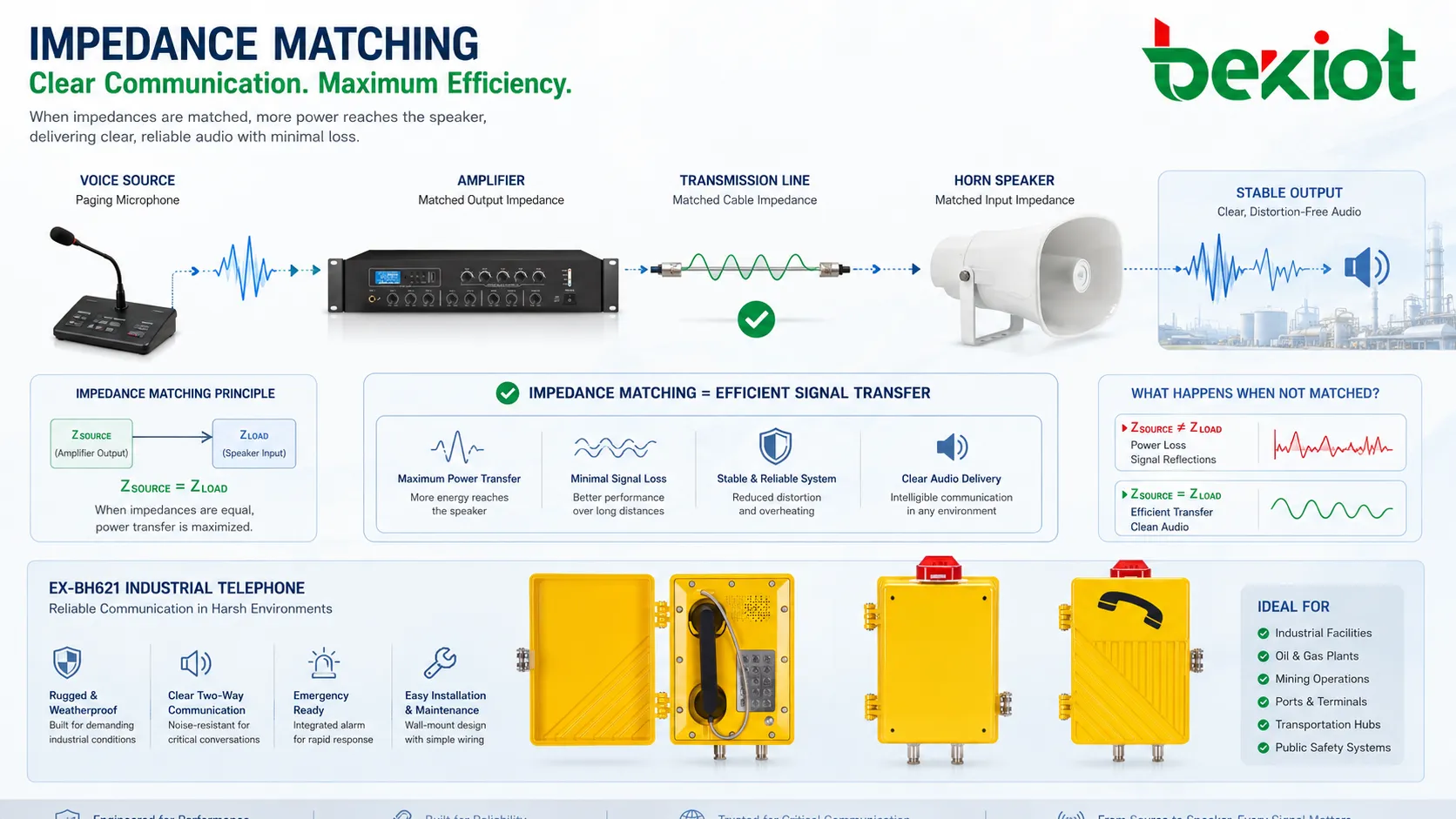

Adaptación y puenteo no son lo mismo

En algunos sistemas, el objetivo es la adaptación de impedancia. Esto es común en líneas de transmisión RF y en ciertos diseños de distribución de audio, donde fuente, cable y carga deben coincidir para reducir reflexiones y maximizar la transferencia de potencia. En otros sistemas, como muchas entradas de audio modernas, se usa puenteo de impedancia: la impedancia de entrada es mucho mayor que la de la fuente para transferir tensión sin cargarla en exceso.

Comprender el tipo de sistema es esencial. Aplicar una sola regla a todos los circuitos de audio, telefonía o RF puede causar errores. Una salida de altavoz, una entrada de micrófono, una entrada de línea, un sistema distribuido de 70V/100V y una línea coaxial de antena requieren criterios de impedancia diferentes.

La impedancia no es solo un número en una hoja de datos. Describe cómo se comporta una señal real cuando se conectan equipo, cable, frecuencia, distancia y carga.

Funciones clave que deben comprobarse en sistemas reales

Impedancia de entrada y salida

La impedancia de entrada describe cuánta carga presenta un dispositivo a la fuente de señal. La impedancia de salida describe cómo se comporta la fuente cuando alimenta una carga conectada. En sistemas de audio y comunicación, la relación entre estos valores afecta al nivel, la claridad, la captación de ruido y la compatibilidad.

Al sustituir equipos, los ingenieros deben comparar las especificaciones de impedancia del equipo anterior y del nuevo. Un dispositivo con el mismo conector puede tener un comportamiento eléctrico distinto. Esto es especialmente importante en micrófonos, interfaces telefónicas analógicas, amplificadores de megafonía, accesorios de radio y circuitos de control heredados.

Impedancia del cable y calidad de transmisión

Los cables no son simples conductores. Tienen capacitancia, inductancia, resistencia, comportamiento de blindaje e impedancia característica. En tendidos cortos a baja frecuencia de audio, algunos efectos pueden ser pequeños; en recorridos largos, señales de alta frecuencia, sistemas RF, enlaces de vídeo y transmisión de datos, la impedancia del cable cobra mucha más importancia.

Los sistemas coaxiales suelen usar valores estándar como 50 ohmios o 75 ohmios según la aplicación. El par trenzado y el cableado de red también tienen características de impedancia controlada. Usar un cable incorrecto puede aumentar reflexiones, atenuación, susceptibilidad al ruido e inestabilidad de conexión.

Impedancia de carga y manejo de potencia

La impedancia de carga es crítica para altavoces, amplificadores y sistemas de audio distribuido. Una carga baja consume más corriente del amplificador; una carga alta puede reducir la potencia de salida. Si el sistema no está diseñado correctamente, la cobertura sonora puede ser irregular o el amplificador puede trabajar fuera de su rango seguro.

En sistemas de megafonía y aviso público, los diseñadores suelen emplear distribución de 70V o 100V basada en transformadores para simplificar cables largos y conexiones con múltiples altavoces. En estos sistemas, los ajustes de toma de potencia suelen ser más importantes para el cálculo de carga que la impedancia nominal del altavoz por sí sola.

Beneficios de una planificación correcta de impedancia

Rendimiento de audio y señal más predecible

Una planificación correcta de impedancia mejora la previsibilidad. Los altavoces reciben la potencia prevista, los micrófonos entregan niveles útiles, las antenas irradian con mayor eficiencia y las señales de línea viajan con menos pérdida. Esto ayuda a que el sistema instalado se comporte más cerca del diseño.

Para los integradores, esto reduce los ajustes repetidos después de la instalación. En lugar de intentar resolver audio débil o transmisión inestable subiendo la ganancia, sustituyendo equipos o añadiendo amplificadores, el sistema puede construirse bien desde el principio.

Menor riesgo de daño en el equipo

Un sistema con impedancia de carga adecuada somete a menos esfuerzo a amplificadores, transmisores, drivers de salida y etapas de potencia. Esto importa en equipos que trabajan continuamente, como amplificadores de megafonía, canales de audio de despacho, repetidores de radio, sistemas de llamada de emergencia e interfaces de control industrial.

La fiabilidad a largo plazo depende de la carga eléctrica tanto como de la protección ambiental. Incluso los equipos robustos pueden fallar pronto si se ven obligados a conducir la carga equivocada o a trabajar con calor elevado causado por una impedancia incorrecta.

Diagnóstico y mantenimiento más claros

Cuando la impedancia está documentada y medida correctamente, los equipos de mantenimiento pueden resolver problemas con más rapidez. Un cambio repentino en la impedancia de línea puede indicar cable roto, entrada de agua, conector flojo, altavoz dañado, cortocircuito, pieza de sustitución incorrecta o modificación de campo no autorizada.

Esto es especialmente útil en grandes edificios, instalaciones industriales, centros de transporte, campus y sistemas de megafonía multizona. En lugar de revisar cada terminal a ciegas, los técnicos pueden usar las mediciones para acotar la ubicación del fallo.

Consejos de mantenimiento para una operación fiable

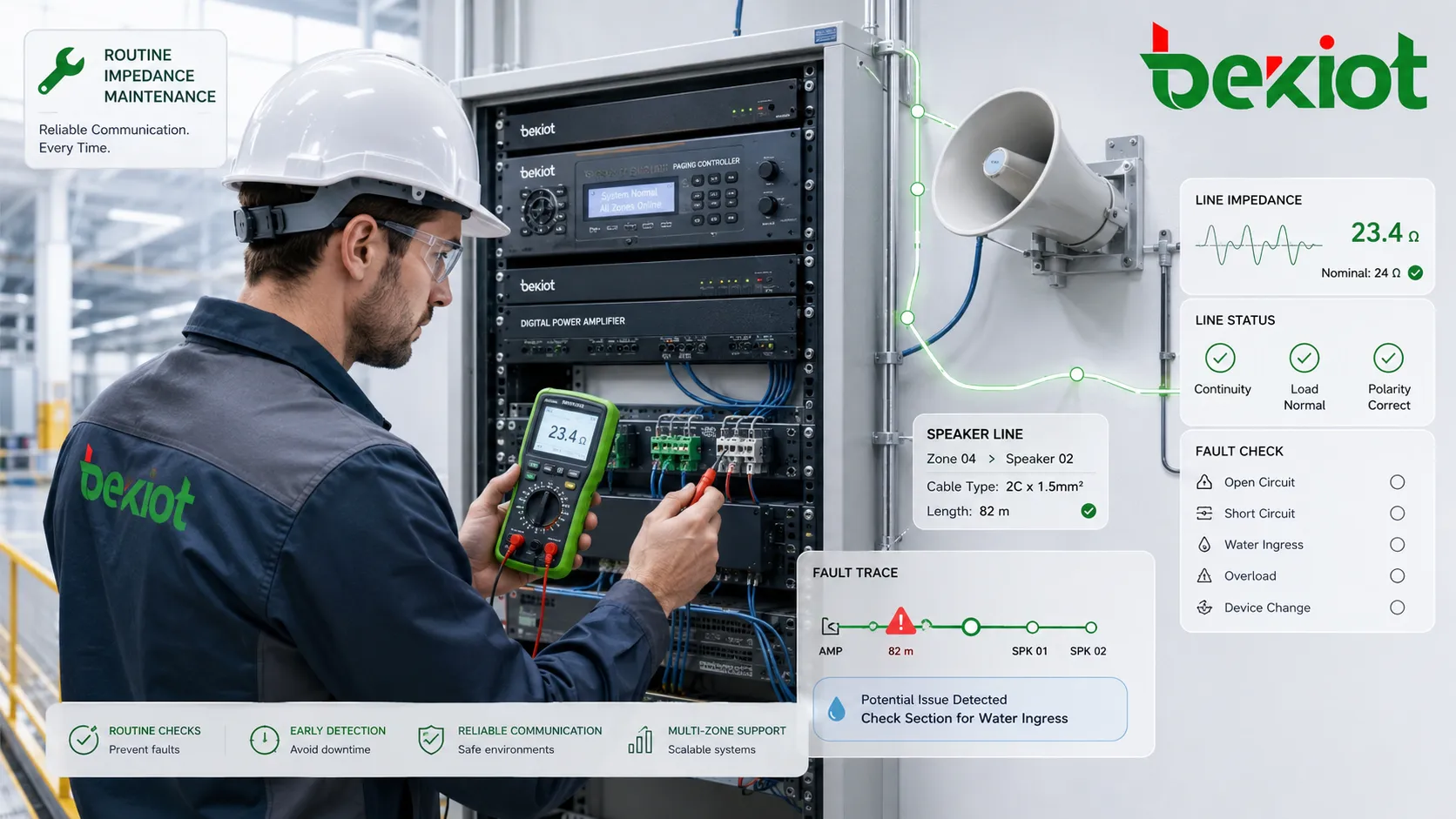

Medir antes y después de los cambios

Toda ampliación del sistema debe incluir verificación de impedancia. Al añadir altavoces, cambiar amplificadores, sustituir micrófonos, alargar cables o modificar líneas de antena, los técnicos deben comparar los valores medidos con el requisito de diseño y la especificación del equipo.

Este paso simple evita muchos fallos comunes. Es mejor encontrar una sobrecarga durante la puesta en marcha que después de que el amplificador se apague durante un aviso de emergencia o una llamada de producción.

Mantener un registro de valores base

Un registro base es útil para el mantenimiento futuro. Después de la puesta en marcha, los técnicos pueden registrar impedancia de líneas de altavoz, resultados de pruebas de cable, mediciones RF, cálculos de carga del amplificador y ajustes de entrada/salida. Las inspecciones posteriores pueden comparar las nuevas lecturas con esa referencia.

Si el valor cambia de forma significativa, el equipo puede investigar antes de que los usuarios reporten mal audio o fallos intermitentes. Es una forma práctica de pasar de la reparación reactiva al mantenimiento preventivo.

Revisar conectores, humedad y corrosión

Muchos fallos relacionados con impedancia se deben a problemas físicos de instalación. Bornes flojos, conectores oxidados, agua en cajas de conexión, aislamiento de cable dañado, cable aplastado, adaptadores erróneos y blindaje deficiente pueden cambiar el comportamiento del circuito.

Los sistemas exteriores y los entornos industriales requieren atención especial. La humedad y la corrosión quizá no causen una avería completa de inmediato, pero pueden crear gradualmente fugas, ruido intermitente y lecturas de impedancia inestables.

No mezclar equipos sin recalcular

Mezclar dispositivos con especificaciones diferentes puede crear problemas ocultos. Sustituir un altavoz por otro de menor impedancia puede cambiar la carga total del amplificador; añadir una rama en paralelo a un circuito existente puede reducir la impedancia por debajo del límite seguro; instalar una antena o cable coaxial no coincidente puede reducir la eficiencia RF.

Antes de que los equipos de campo sustituyan piezas, el procedimiento de mantenimiento debe definir modelos aprobados, especificaciones, ajustes de toma, tipos de cable y requisitos de prueba. Así se evita la degradación gradual del sistema tras muchas reparaciones pequeñas.

Aplicaciones en sistemas de comunicación y eléctricos

Megafonía y sistemas de aviso

En sistemas de megafonía y aviso público, la impedancia afecta a la carga del amplificador, volumen de altavoces, distancia del cable y fiabilidad de zonas. Los sistemas de baja impedancia suelen usarse en recorridos cortos o audio local, mientras que los de 70V/100V son comunes en avisos distribuidos en sitios grandes.

El cálculo correcto de carga asegura que el amplificador pueda alimentar todos los altavoces conectados sin sobrecarga. También ayuda a equilibrar la cobertura sonora en oficinas, talleres, pasillos, andenes, almacenes y áreas exteriores.

Intercomunicadores, teléfonos de emergencia y audio de despacho

Los sistemas de intercomunicación y emergencia incluyen micrófonos, altavoces, auriculares, amplificadores, interfaces analógicas y a veces largos recorridos de cable. La compatibilidad de impedancia ayuda a mantener claridad de voz, volumen estable y comunicación bidireccional fiable.

En entornos de despacho, un terminal mal adaptado puede generar audio de bajo nivel, eco o ruido que dificulta al operador entender al llamante. Por eso debe comprobarse toda la ruta de audio desde el dispositivo de campo hasta la plataforma de la sala de control.

Sistemas RF, antenas y radio

Los sistemas RF son muy sensibles a la adaptación de impedancia. Transmisores, cables coaxiales, conectores, divisores, protectores contra rayos y antenas deben seleccionarse e instalarse según la impedancia requerida. Un desajuste puede causar potencia reflejada, menor cobertura, VSWR elevado y esfuerzo adicional del transmisor.

La inspección regular de conectores, puesta a tierra, sellado contra agua y estado de antenas es importante. Un pequeño problema de conector puede generar un gran problema de rendimiento en radiofrecuencia.

Líneas telefónicas e interfaces heredadas

Los sistemas telefónicos tradicionales y las interfaces analógicas dependen de la impedancia de línea para el equilibrio de audio y el comportamiento de señalización. Una mala adaptación puede contribuir a eco, audio débil, diafonía o detección inestable de señal. Sigue siendo relevante cuando circuitos analógicos se conectan a gateways modernos, PBX, grabadores o plataformas de despacho.

Durante la migración de sistemas analógicos a sistemas basados en IP, los ingenieros no deben comprobar solo la compatibilidad de protocolos. También deben verificar impedancia de puertos analógicos, longitud de línea, estado del cableado y nivel de audio para asegurar estabilidad.

Errores comunes que deben evitarse

Usar la resistencia en CC como único criterio

Una lectura de resistencia con multímetro puede ayudar a encontrar circuitos abiertos o cortos, pero no describe por completo la impedancia a la frecuencia de trabajo. Altavoces, transformadores, cables y antenas pueden comportarse de manera diferente cuando hay señales reales de audio o RF.

Para un diagnóstico preciso, los técnicos deben usar el método de prueba correcto para el tipo de sistema. Medidores de impedancia de altavoz, analizadores de audio, comprobadores de línea y analizadores de antena aportan más información que una simple prueba de resistencia en CC en muchos casos.

Ignorar la longitud y la ruta del cable

Un circuito que funciona en una mesa de pruebas corta puede fallar en un recorrido largo. Resistencia, capacitancia, blindaje, puesta a tierra y paso cerca de equipos de potencia pueden afectar el resultado final.

Las buenas prácticas incluyen selección adecuada de cable, etiquetado claro, separación de líneas de alta potencia cuando sea necesario, terminaciones impermeables y pruebas en la longitud final instalada, no solo en la sala de equipos.

Conclusión

La impedancia es un concepto práctico de despliegue y mantenimiento en sistemas de comunicación, audio, RF, telefonía y electrónica industrial. Influye en transferencia de señal, carga del equipo, claridad de audio, distancia de transmisión, precisión del diagnóstico y fiabilidad a largo plazo.

Para que los proyectos tengan éxito, la impedancia debe considerarse en diseño, instalación, ampliación y mantenimiento. Al adaptar correctamente equipos, calcular cargas, elegir cable adecuado, registrar mediciones base y probar después de los cambios, los ingenieros pueden construir sistemas estables, claros y más fáciles de mantener.

Preguntas frecuentes

¿Por qué un altavoz marcado como 8 ohmios no mide exactamente 8 ohmios con un multímetro?

El valor de 8 ohmios es una impedancia nominal para operación de audio, no una resistencia fija en CC. Un multímetro mide resistencia en CC, normalmente inferior a la impedancia nominal, y no muestra cómo se comporta el altavoz en todo el rango de frecuencia de audio.

¿Una impedancia incorrecta puede causar fallos intermitentes en lugar de una avería inmediata?

Sí. Algunos problemas de impedancia aparecen solo cuando sube el volumen, cambia la temperatura, entra humedad en una unión de cable o varios dispositivos funcionan juntos. Puede provocar distorsión, apagado, ruido o transmisión inestable de forma intermitente.

¿Una impedancia más alta siempre es más segura para el equipo?

No siempre. Una impedancia de carga más alta puede reducir la corriente, pero también puede disminuir la potencia disponible o producir mala transferencia en sistemas que requieren adaptación. El valor correcto depende del diseño del equipo y de la aplicación.

¿Qué herramienta se usa normalmente para probar la impedancia de una línea de altavoces?

Se usa comúnmente un medidor dedicado de impedancia de línea de altavoces, porque prueba el circuito de una forma más relevante para sistemas de audio que un medidor básico de resistencia en CC. En sistemas de 70V/100V también deben comprobarse la carga total en vatios y las tomas del transformador.

¿Los problemas de impedancia pueden afectar la calidad de grabación de audio?

Sí. Si un micrófono, una interfaz de línea o una ruta de audio telefónica están mal adaptados, la señal grabada puede ser débil, ruidosa, distorsionada o desequilibrada, reduciendo su utilidad para revisión, formación o análisis de incidentes.

¿Debe comprobarse la impedancia durante el mantenimiento preventivo?

Sí. Las revisiones periódicas pueden revelar degradación de cables, entrada de agua, conexiones flojas, sustituciones incorrectas, fallos de altavoz o cambios de carga antes de que los usuarios noten bajo rendimiento. Los valores base de puesta en marcha hacen estas revisiones mucho más útiles.
