Un cerramiento antideflagrante, marcado habitualmente como Ex d o Ex db en las placas de equipos modernos, es un método de protección para equipos eléctricos instalados en atmósferas peligrosas con presencia de gas. En lugar de intentar eliminar todas las posibles fuentes de ignición dentro del equipo, el cerramiento se diseña para resistir una explosión interna e impedir que llamas, gases calientes o energía de ignición escapen hacia la atmósfera circundante.

Por eso Ex d es uno de los conceptos de protección más reconocidos en instalaciones de petróleo y gas, plantas químicas, áreas de almacenamiento de combustible, plataformas marinas, minas, centrales eléctricas y otros sitios industriales donde pueden aparecer gases o vapores inflamables durante la operación normal. Se usa ampliamente en teléfonos, pulsadores, motores, cajas de conexión, iluminación, estaciones de control, cámaras, sensores y dispositivos de comunicación de campo.

Por qué existe este concepto de protección

Las zonas peligrosas necesitan más que seguridad eléctrica ordinaria

En un edificio industrial normal, el equipo eléctrico se evalúa principalmente por protección contra descargas, sobrecalentamiento, riesgo de cortocircuito, resistencia mecánica y resistencia ambiental. En una zona peligrosa, la preocupación principal es distinta: una chispa, un arco, una superficie caliente, un contacto de relé, una entrada de cable dañada o una falla interna pueden encender una mezcla inflamable alrededor del equipo.

La protección Ex d aborda este riesgo aceptando que puede producirse una ignición dentro del cerramiento bajo condiciones de falla definidas. El cerramiento debe evitar que ese evento se convierta en una explosión externa. Por eso un equipo antideflagrante no es simplemente una caja metálica robusta. Es un conjunto certificado con dimensiones de juntas probadas, resistencia a presión, entradas de cable, fijaciones, control de temperatura superficial y reglas de marcado.

No es lo mismo que una carcasa impermeable o antipolvo

Un malentendido frecuente es tratar Ex d como una versión superior de la protección IP. Las clasificaciones IP66 o IP67 describen la resistencia a la entrada de polvo y agua, mientras que Ex d describe protección contra explosiones para atmósferas peligrosas con gas. Un producto puede ser impermeable sin estar protegido contra explosiones. También puede tener certificación Ex d y seguir necesitando una clasificación IP separada para lluvia exterior, lavado o exposición al polvo.

En proyectos reales, ambas clasificaciones suelen importar. Plantas químicas al aire libre, estaciones de carga, parques de tanques, túneles y cubiertas offshore pueden requerir al mismo tiempo protección contra explosiones, resistencia a la corrosión, protección de ingreso, estabilidad UV, sellado de cables y durabilidad mecánica a largo plazo.

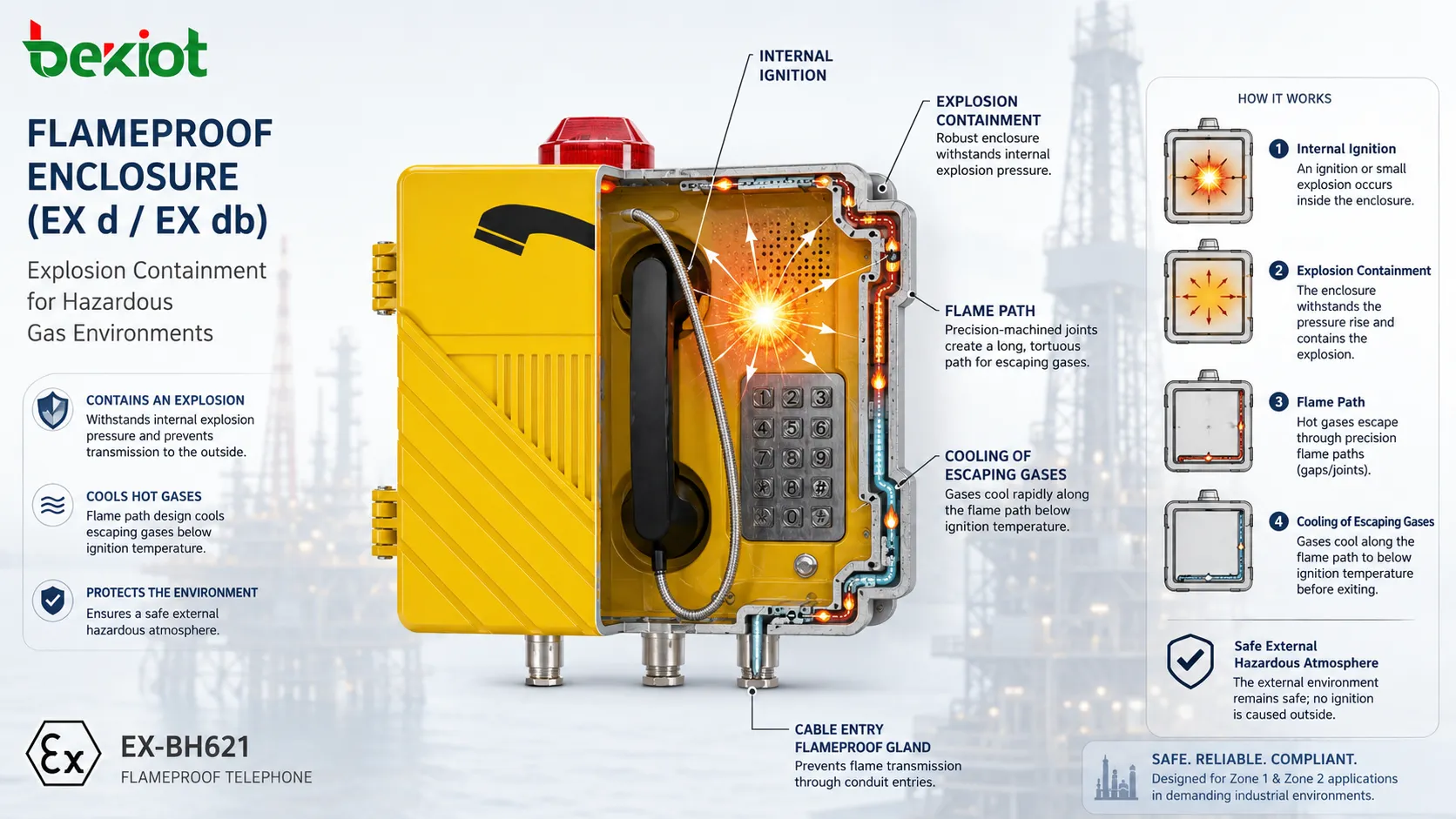

Cómo funciona un cerramiento Ex D

Contención de la presión interna

Cuando una mezcla de gas inflamable entra en el cerramiento y se enciende en su interior, el cerramiento debe soportar la presión resultante sin ruptura, sin deformación permanente que afecte la seguridad y sin fuga de llama por puntos débiles. Normalmente el diseño utiliza construcción metálica robusta, juntas de tapa certificadas, entradas roscadas, tolerancias mecánicas estrechas y fijaciones que mantienen la integridad del cerramiento bajo condiciones de ensayo.

Por esta razón los cerramientos antideflagrantes suelen ser más pesados que las carcasas industriales ordinarias. El peso no sirve solo para resistencia al impacto; forma parte del diseño de contención de presión y del camino de llama. Retirar pernos, sustituir tapas, cambiar prensaestopas o mecanizar orificios adicionales puede destruir el concepto de protección certificado.

Enfriamiento del camino de llama y liberación controlada de gases

El equipo Ex d no siempre está completamente sellado. Utiliza caminos de llama: espacios estrechos y controlados en juntas roscadas, juntas con brida, juntas de encaje, aberturas de ejes o interfaces de tapa. Si ocurre una explosión interna, los gases calientes pueden pasar por estos caminos, pero su longitud y dimensiones de separación están diseñadas para enfriar los gases por debajo de la capacidad de ignición de la atmósfera circundante.

Por ello, el estado de los caminos de llama es crítico durante la instalación y el mantenimiento. Rayaduras, corrosión, acumulación de pintura, falta de grasa, fijaciones incorrectas, impacto mecánico o mecanizado no autorizado pueden reducir el efecto de enfriamiento y comprometer la seguridad. Un cerramiento visualmente fuerte puede dejar de ser seguro si su camino de llama certificado ha sido dañado.

Marco de normas y certificación

Serie IEC 60079 y papel de IEC 60079-1

La serie IEC 60079 es el marco internacional central para equipos eléctricos usados en atmósferas explosivas. IEC 60079-0 define los requisitos generales, mientras que IEC 60079-1 cubre la protección de equipos por cerramientos antideflagrantes “d”. En términos prácticos, IEC 60079-1 define los principios de construcción, camino de llama, ensayo de presión, temperatura, entradas y verificación para equipos Ex d.

Los marcados modernos pueden mostrar Ex db en lugar de solo Ex d. La letra adicional se relaciona con el nivel de protección del equipo. Ex db suele asociarse con un alto nivel de protección para atmósferas de gas y se utiliza normalmente en aplicaciones de Zona 1 y Zona 2, siempre que el resto del marcado, el certificado, el grupo de gas, la clase de temperatura y las condiciones de instalación sean adecuados.

Marcados ATEX e IECEx en proyectos globales

ATEX se usa para equipos comercializados en la Unión Europea, mientras que IECEx es un sistema internacional de certificación basado en normas IEC. Muchos proyectos industriales globales piden a los proveedores ATEX, IECEx o ambos, especialmente cuando el equipo se instalará en entornos petroquímicos, energéticos, marinos, mineros o de proceso.

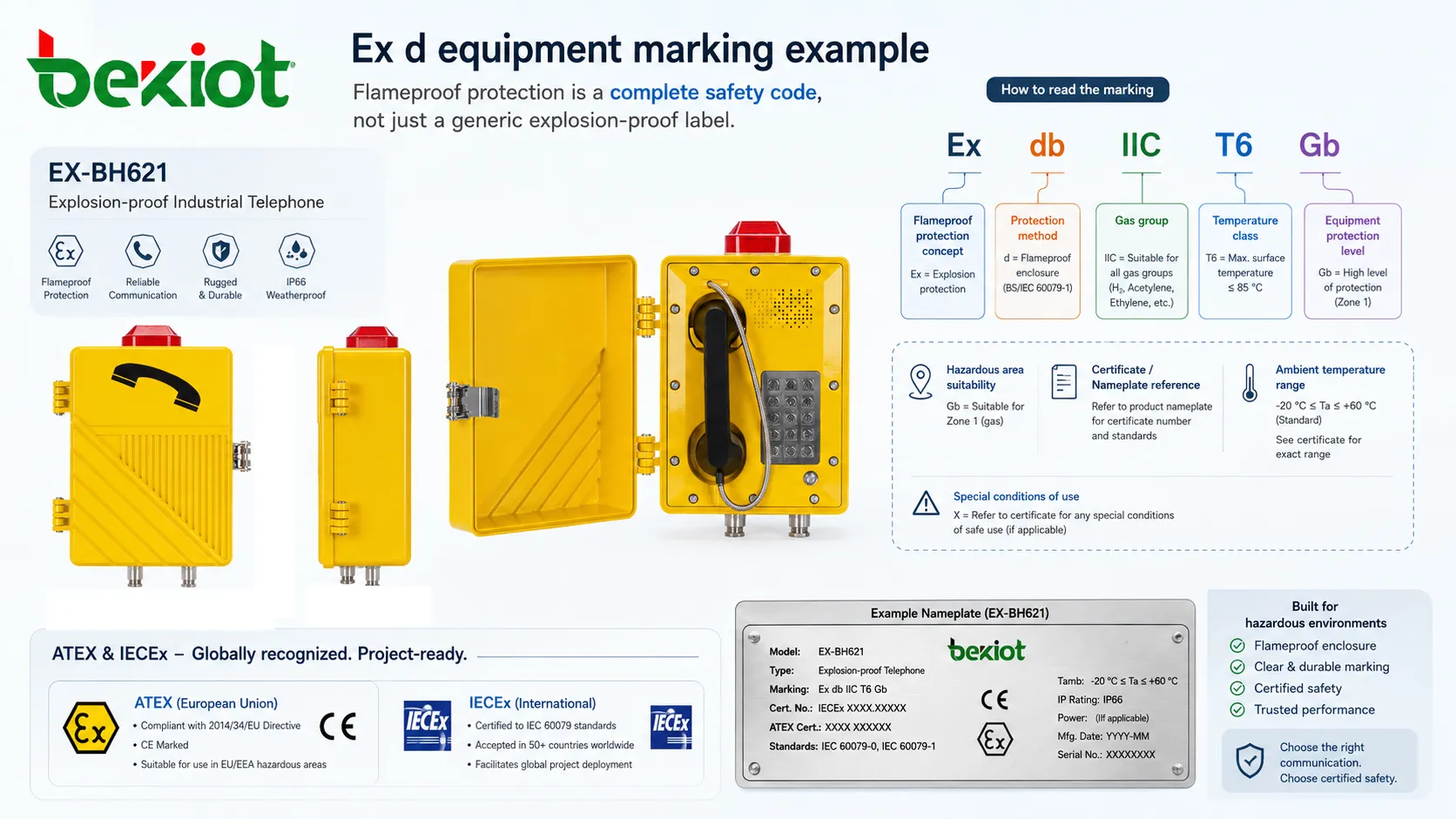

Un marcado típico puede incluir el concepto de protección, grupo de gas, clase de temperatura, nivel de protección del equipo, categoría del equipo, número de certificado, rango de temperatura ambiente y condiciones especiales de uso. Los compradores no deben juzgar el cumplimiento solo por las palabras “a prueba de explosiones” en un folleto. El certificado y el marcado de placa deben coincidir con la clasificación del área y el diseño de instalación.

Clasificaciones de protección importantes para seleccionar

Grupo de gas y riesgo de ignición

Los grupos de gas indican el tipo de atmósfera explosiva para la cual el equipo es adecuado. En industrias de superficie, IIA, IIB e IIC son grupos comunes. IIC se considera generalmente el grupo más exigente e incluye gases como hidrógeno y acetileno. IIB cubre gases como etileno, mientras que IIA cubre gases menos fáciles de encender, como propano.

El grupo de gas debe seleccionarse según el informe de clasificación de áreas peligrosas. Instalar equipo IIB en una atmósfera IIC no es aceptable a menos que el certificado cubra explícitamente el grupo requerido. Por el contrario, especificar IIC en todas partes puede aumentar coste, peso y plazo de entrega cuando la clasificación real solo exige IIA o IIB.

Clase de temperatura y control de la superficie

La clase de temperatura define la temperatura máxima permitida en la superficie del equipo bajo condiciones especificadas. Las clases comunes para gases incluyen T1, T2, T3, T4, T5 y T6. Una temperatura superficial máxima más baja significa una clasificación más estricta. Por ejemplo, T6 es más restrictiva que T4.

Esta clasificación importa porque una superficie caliente puede encender una mezcla de gas circundante aunque no escape ninguna llama del interior. Temperatura ambiente, disipación térmica, exposición solar, electrónica interna, carga de potencia y posición de instalación pueden afectar el rendimiento térmico. El certificado debe revisarse para confirmar el rango de temperatura ambiente aprobado y cualquier limitación de instalación.

IP y resistencia mecánica como requisitos de apoyo

Aunque la clasificación IP no equivale a protección contra explosiones, sigue siendo importante para aplicaciones exteriores e industriales severas. IP66, IP67 o clasificaciones similares pueden requerirse donde el equipo enfrenta lluvia, lavado, polvo, niebla salina o contaminación industrial pesada. Las clasificaciones IK, la protección anticorrosiva, la tornillería de acero inoxidable y el recubrimiento superficial también influyen en la fiabilidad a largo plazo.

Para dispositivos de comunicación como teléfonos de campo, cajas de llamada de emergencia y estaciones de control, la resistencia ambiental afecta tanto a la usabilidad como a la seguridad. Un dispositivo certificado que sufre entrada de agua, contactos de teclado corroídos, cable de auricular dañado, orificios de altavoz bloqueados o etiquetas ilegibles aún puede fallar en el propósito operativo del proyecto.

Dónde se usa habitualmente el equipo antideflagrante

Industrias de proceso y sitios de energía

El equipo Ex d se instala con frecuencia en refinerías, estaciones compresoras de gas, instalaciones de GNL, plantas químicas, áreas de producción de pintura, terminales de combustible, zonas de almacenamiento de solventes, sistemas de hidrógeno, plataformas offshore, sitios de perforación y áreas de servicios peligrosos. Estos entornos pueden contener gases inflamables durante operación normal, fugas anormales, mantenimiento, muestreo, carga o liberación de emergencia.

Los dispositivos típicos incluyen cajas de conexión, estaciones locales de control, botones de parada de emergencia, luminarias, motores, transmisores de presión, analizadores, teléfonos, balizas, altavoces, carcasas CCTV e interfaces de alarma. En muchos sistemas, el equipo Ex d se combina con otros conceptos de protección como Ex e, Ex i, Ex t o presurización según el tipo de circuito y la clasificación del área.

Comunicación y respuesta de emergencia en zonas peligrosas

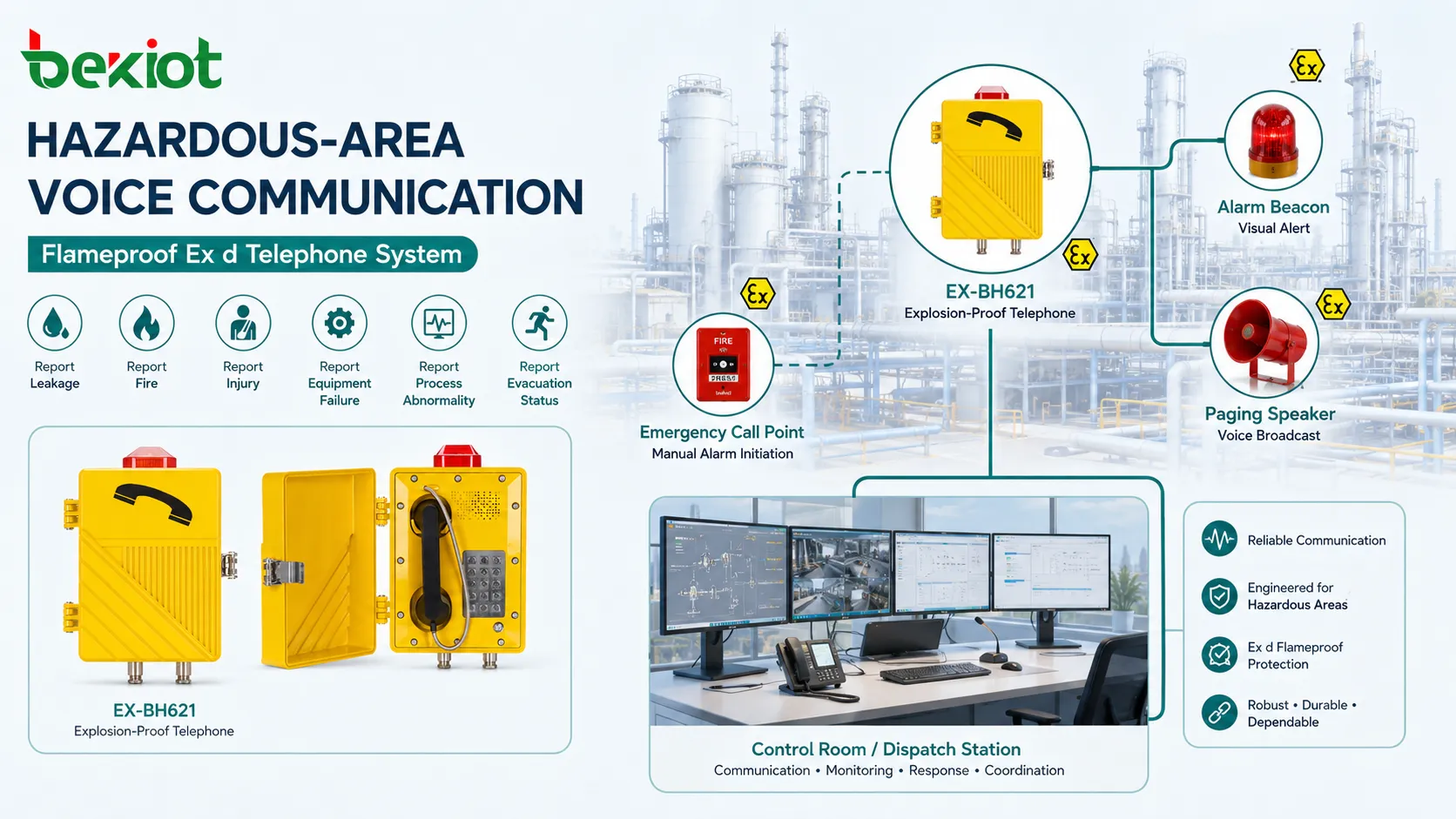

La comunicación de voz fiable es especialmente importante en zonas peligrosas porque los trabajadores pueden necesitar informar de fugas, incendios, lesiones, fallas de equipo, anomalías de proceso o estado de evacuación de inmediato. Los teléfonos móviles pueden estar restringidos, las radios pueden tener limitaciones de cobertura y los intercomunicadores ordinarios pueden no estar certificados para zonas clasificadas.

Para proyectos de comunicación de voz en zonas peligrosas, el teléfono antideflagrante EX-BH621 de Becke Telcom puede considerarse cuando se requieren puntos fijos certificados para llamadas de emergencia, conexión con despacho o comunicación de campo a sala de control en entornos industriales.

Solución relacionada: sistema de cajas de llamada de emergencia para sitios críticos

Consideraciones de diseño e instalación

La clasificación de áreas va antes que la selección del producto

El punto de partida correcto no es el catálogo de productos. Es el plano de clasificación de áreas peligrosas y la evaluación de riesgos. Los ingenieros necesitan saber si la ubicación es Zona 0, Zona 1 o Zona 2 para gas, o Zona 20, Zona 21 o Zona 22 para polvo. También deben identificar grupo de gas, clase de temperatura, condiciones ambientales, posición de montaje, ruta de cable, acceso de mantenimiento y requisitos operativos.

Una vez clara la clasificación del área, el marcado del equipo puede compararse con el sitio. El producto seleccionado debe cumplir o superar el nivel de protección requerido, grupo de gas, clase de temperatura, rango ambiente, protección de ingreso y método de instalación. Si el mismo dispositivo se instalará en distintas zonas del sitio, cada ubicación debe revisarse por separado.

Prensaestopas, entradas y accesorios forman parte del sistema de seguridad

Un cerramiento Ex d certificado puede volverse inseguro si se equipa con el prensaestopas, tapón, reductor, respiradero, adaptador, sello de conducto o interfaz de antena incorrectos. Las entradas de cable deben estar certificadas para el mismo concepto de protección y ser adecuadas para el tipo de cable, grupo de gas, volumen del cerramiento y reglas de instalación. Las entradas no utilizadas deben cerrarse con tapones certificados.

Las fallas de proyecto suelen ocurrir en las interfaces más que dentro del dispositivo principal. Por ejemplo, un teléfono antideflagrante correcto puede instalarse con un prensaestopas no certificado, una junta dañada, un adaptador de rosca incorrecto o un cable que no coincide con el diseño del prensaestopas. La calidad de instalación debe tratarse como parte del cumplimiento, no como un detalle menor de obra.

Mantenimiento, inspección y control del ciclo de vida

La condición certificada debe conservarse con el tiempo

El equipo Ex d debe inspeccionarse periódicamente para confirmar que cerramiento, tapa, fijaciones, entradas de cable, sellos, caminos de llama, etiquetas, puesta a tierra y accesorios permanecen en condición segura. Corrosión, pernos faltantes, pintura sobre caminos de llama, ventanas agrietadas, prensaestopas flojos, orificios no autorizados y daños mecánicos deben tratarse con seriedad.

Los equipos de mantenimiento deben seguir las instrucciones del fabricante y las normas de inspección aplicables a zonas peligrosas. Las prácticas de reparación ordinarias pueden no ser aceptables. Sustituir un perno por una pieza parecida, repintar una junta, pulir incorrectamente un camino de llama o perforar un orificio adicional por comodidad puede invalidar la certificación y aumentar el riesgo de ignición.

La documentación forma parte del cumplimiento

Un archivo completo de proyecto debe incluir certificados, fichas técnicas, fotos de placas, planos de instalación, registros de prensaestopas, informes de inspección, bitácoras de mantenimiento, historial de reparación y cualquier condición especial de uso. Esto es especialmente importante en plantas con larga vida útil, múltiples contratistas y equipos añadidos por fases.

Una buena documentación también ayuda a futuras actualizaciones. Cuando una planta se amplía, cambia productos químicos de proceso, añade comunicación en red o sustituye dispositivos analógicos por sistemas basados en IP, los ingenieros pueden revisar si el equipo Ex d existente sigue siendo adecuado para el área peligrosa y los requisitos operativos actualizados.

Errores comunes de selección

Suponer que todo equipo “explosion-proof” es igual

El término “a prueba de explosiones” se usa a menudo de forma laxa en marketing, pero el equipo Ex certificado debe seleccionarse según los detalles de marcado. Un dispositivo adecuado para Zona 2 puede no ser aceptable en Zona 1. Un producto certificado para gases IIB puede no ser adecuado para atmósferas IIC. Un dispositivo con clasificación T4 puede no ser aceptable donde una temperatura de ignición más baja requiere T5 o T6.

Otro error es suponer que un dispositivo certificado para gas cubre automáticamente polvo combustible. Las zonas peligrosas por polvo requieren su propia clasificación y enfoque de protección, como protección Ex t por envolvente. Cuando existen riesgos de gas y polvo, el marcado completo debe cubrir el requisito real del sitio.

Ignorar la usabilidad después de la certificación

La certificación confirma el concepto de seguridad, pero el equipo aún debe funcionar para las personas en condiciones reales. En productos de comunicación de campo, el auricular debe ser fácil de usar con guantes, el botón de llamada debe ser visible, el timbre debe oírse, el cable debe soportar movimiento y el cerramiento debe resistir clima, productos químicos, vibración e impacto.

En sistemas de emergencia, la usabilidad puede ser tan importante como el cumplimiento técnico. Un dispositivo seguro pero difícil de encontrar, escuchar, operar o mantener puede no sostener el flujo de respuesta previsto. Los buenos proyectos combinan hardware certificado con señalización clara, ubicación lógica, procedimientos de sala de control, planificación de redundancia y pruebas regulares.

Aplicaciones prácticas en distintas industrias

Sitios de petróleo, gas, química y petroquímica

En refinerías, parques de tanques, cargaderos, unidades de mezcla y áreas de producción química, los cerramientos Ex d protegen dispositivos de campo que deben permanecer disponibles cerca de procesos peligrosos. Puntos de comunicación, interruptores de control, botones de alarma e indicadores locales pueden colocarse en ubicaciones estratégicas para que los operadores informen incidentes sin salir de la zona de trabajo.

Estos sistemas suelen conectarse a salas de control, sistemas de control distribuido, redes de megafonía, plataformas CCTV y procedimientos de parada de emergencia. El objetivo no es solo proteger dispositivos individuales, sino también apoyar una cadena de respuesta trazable desde la detección en campo hasta la decisión de mando.

Transporte, servicios públicos e infraestructura

Depósitos de combustible, salas de bombas en túneles, centrales de generación, plantas de tratamiento de aguas residuales, terminales marinas, instalaciones de almacenamiento de energía en baterías y corredores de servicios pueden incluir áreas clasificadas o zonas peligrosas localizadas. El equipo Ex d puede usarse donde dispositivos eléctricos o de comunicación fijos deben operar cerca de fuentes de gas inflamable.

En estos entornos, el diseño robusto, la integración estable en red, un flujo de emergencia claro y largos intervalos de mantenimiento suelen ser decisivos. El equipo debe evaluarse no solo por su nivel de certificación, sino también por lo bien que encaja con la arquitectura de comunicación y el modelo de servicio del sitio.

Conclusión

El cerramiento antideflagrante Ex d es un concepto probado de protección contra explosiones para atmósferas peligrosas con gas. Su propósito es contener una ignición interna, controlar la transmisión de llama y evitar que la atmósfera explosiva circundante se encienda. Sin embargo, su seguridad depende de más que una carcasa fuerte. Cumplimiento normativo, marcado correcto, grupo de gas, clase de temperatura, EPL, entradas de cable, calidad de instalación, inspección y documentación del ciclo de vida son todos importantes.

En proyectos industriales, la selección Ex d siempre debe basarse en la clasificación del sitio y los requisitos del sistema. Cuando se usa correctamente, el equipo antideflagrante puede apoyar una operación más segura en zonas peligrosas mientras habilita funciones esenciales como control, monitoreo, llamadas de emergencia, notificación de alarmas y comunicación de campo.

Preguntas frecuentes

¿Se puede perforar un cerramiento Ex d en sitio si se necesita otra entrada de cable?

Normalmente no. Añadir orificios o modificar partes antideflagrantes certificadas puede invalidar la certificación porque la resistencia del cerramiento, el camino de llama y la disposición de entradas fueron ensayados como un diseño definido. Cualquier modificación debe gestionarse solo mediante el fabricante o una vía de certificación autorizada.

¿El acero inoxidable siempre es mejor que el aluminio para equipos antideflagrantes?

No siempre. El acero inoxidable puede preferirse por resistencia a la corrosión en áreas marinas, químicas o de lavado, mientras que el aluminio puede reducir peso y coste. La elección correcta depende de certificación, grupo de gas, entorno, exposición mecánica, sistema de recubrimiento y expectativas de mantenimiento.

¿Puede conectarse un equipo Ex d a un switch de red ordinario?

La arquitectura de red debe evaluarse según la ubicación del área. Si el switch está fuera de la zona peligrosa, el equipo de campo certificado puede conectarse a menudo mediante cableado y entradas aprobados. Si el equipo de red activo está dentro de una zona clasificada, ese equipo y su cerramiento deben ser adecuados para la zona y el concepto de protección.

¿Con qué frecuencia debe inspeccionarse el equipo antideflagrante?

Los intervalos de inspección dependen del riesgo del sitio, entorno, normativa, tipo de equipo e historial de mantenimiento. Plantas exteriores severas, atmósferas corrosivas, zonas con vibración y equipos de uso frecuente requieren normalmente más atención que áreas interiores limpias. El plan de inspección debe seguir reglas locales y normas de mantenimiento para zonas peligrosas.

¿La protección Ex d permite abrir el equipo con tensión?

No. El equipo antideflagrante no debe abrirse energizado en una atmósfera peligrosa salvo que el certificado y el procedimiento lo permitan específicamente. Muchos cerramientos llevan advertencias que exigen aislar la energía y esperar un periodo antes de abrir.

¿Se pueden añadir antenas inalámbricas a un dispositivo antideflagrante?

Solo si la disposición de antena, pasamuros, prensaestopas o módulo de radio está cubierta por la certificación y las instrucciones de instalación. Añadir una antena no certificada o perforar un puerto de antena puede comprometer el concepto de protección y debe evitarse.
