La Descarga Electrostática, comúnmente abreviada como ESD (por sus siglas en inglés), es la transferencia repentina de electricidad estática entre objetos con diferentes potenciales eléctricos. Puede ocurrir cuando una persona toca un dispositivo electrónico, cuando se conecta un cable a un equipo, cuando el embalaje roza un componente o cuando un objeto cargado se acerca lo suficiente para que salte una chispa por el aire.

La ESD puede parecer inofensiva en la vida cotidiana, como una pequeña descarga al caminar sobre una alfombra, pero puede dañar circuitos electrónicos, perturbar dispositivos de comunicación, reiniciar sistemas de control, corromper datos, acortar la vida útil de los componentes o crear riesgos de seguridad en entornos sensibles. Por este motivo, la protección contra ESD es importante en el diseño de productos, la fabricación, la instalación, el mantenimiento, el transporte y la operación en campo.

La protección contra ESD no es solo un problema de manipulación en fábrica. También es un problema de fiabilidad del producto, un problema de servicio en campo y un requisito de inmunidad a nivel de sistema para los equipos electrónicos.

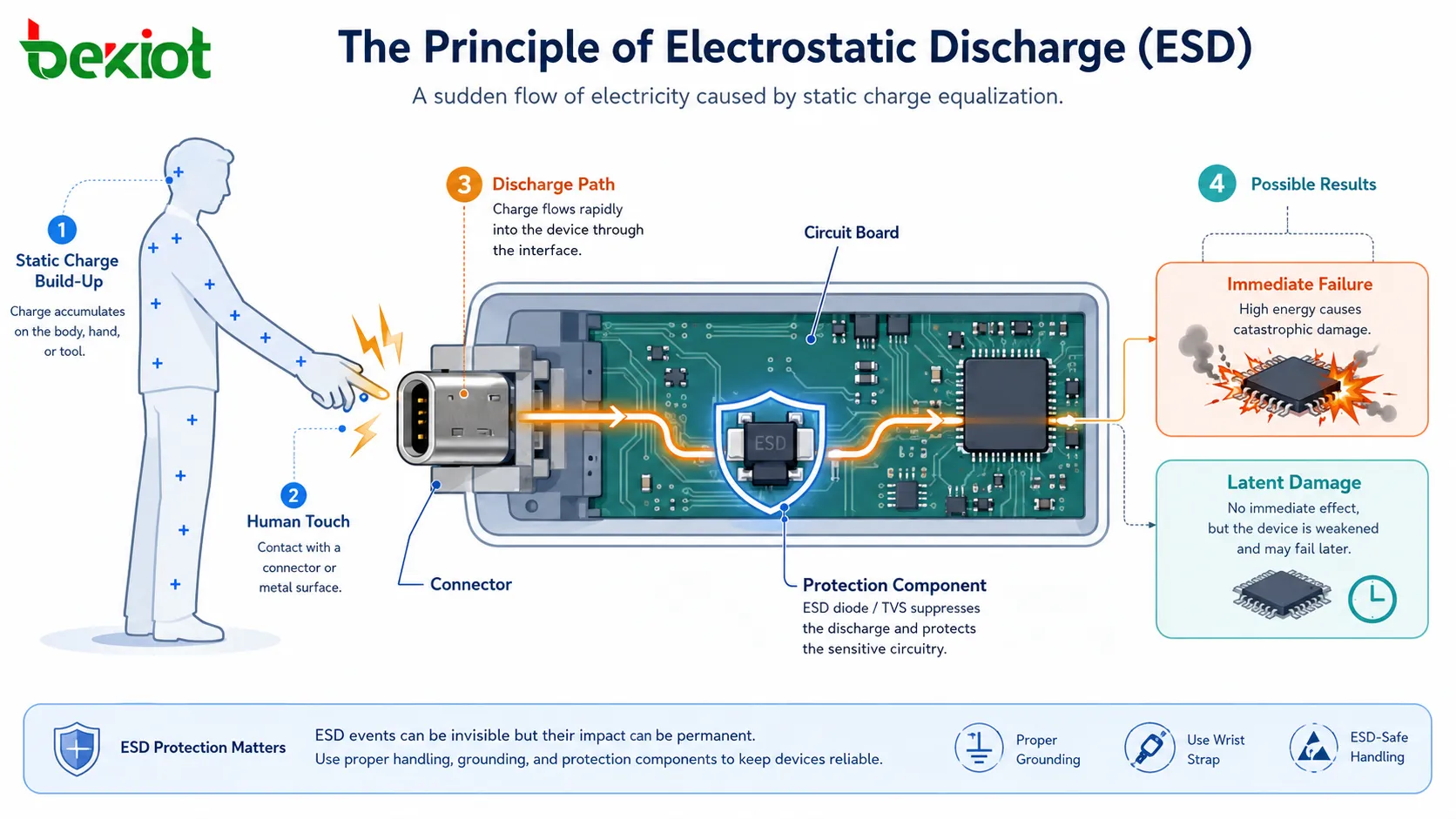

Significado básico de la Descarga Electrostática

La descarga electrostática se produce cuando la carga estática acumulada encuentra un camino para igualarse. La descarga puede ocurrir por contacto directo, a través de un pequeño espacio de aire, o mediante una herramienta conductora, cable, conector, carcasa o el cuerpo humano. El evento suele ser muy rápido, pero la tensión puede ser lo suficientemente alta como para afectar a los componentes electrónicos.

La carga estática puede acumularse por fricción, separación, movimiento, aire seco, superficies de plástico, ropa sintética, materiales de embalaje, cintas transportadoras, calzado o procesos de manipulación. La descarga puede ser visible como una chispa, sentirse como un calambre o ser completamente invisible y aún así dañar componentes electrónicos sensibles.

Acumulación de carga estática

La carga estática se acumula cuando los electrones se transfieren entre materiales. Esto puede suceder cuando dos superficies se tocan y se separan, cuando una persona camina sobre un suelo aislante, cuando un embalaje de plástico se desliza sobre una mesa o cuando un equipo se mueve en un ambiente seco.

La humedad, el tipo de material, la condición de puesta a tierra, la resistencia superficial y la velocidad de movimiento afectan la acumulación de carga. Los ambientes secos suelen aumentar el riesgo de ESD porque la carga estática se disipa más lentamente.

Evento de descarga

Un evento de descarga ocurre cuando la carga almacenada se mueve repentinamente hacia otro objeto. Si la descarga ingresa a un circuito electrónico a través de un conector, botón, carcasa metálica, antena, cable, sensor o puerto de interfaz, puede causar estrés eléctrico.

Algunos eventos de ESD causan fallas inmediatas. Otros causan daños latentes, donde el dispositivo sigue funcionando pero se debilita y puede fallar más tarde en condiciones normales de uso.

Por qué la ESD es importante en los sistemas electrónicos

La ESD importa porque los componentes electrónicos continúan haciéndose más pequeños, rápidos y sensibles. Los circuitos integrados, sensores, chips de comunicación, pantallas, dispositivos de memoria, microcontroladores, módulos de radio y puertos de interfaz pueden verse afectados por una energía de descarga que los usuarios ni siquiera notan.

En productos terminados, la ESD también puede afectar el comportamiento del sistema. Un dispositivo puede reiniciarse, congelarse, perder la conexión de red, generar falsas alarmas, dañar una interfaz o mostrar un funcionamiento inestable después de un evento de descarga.

Daño en componentes

La ESD puede dañar uniones semiconductoras, capas de óxido, pistas metálicas, pines de entrada y estructuras de protección. El daño puede ser catastrófico u oculto. El daño catastrófico causa una falla inmediata, mientras que el daño latente debilita el componente.

El daño latente es difícil de identificar porque el producto puede pasar las pruebas básicas después del evento. Más tarde, puede fallar durante la operación, cambios de temperatura, vibración o estrés eléctrico repetido.

Mal funcionamiento del sistema

Incluso si no ocurre un daño permanente en el hardware, la ESD puede perturbar el funcionamiento normal del sistema. Puede causar errores lógicos temporales, pérdida de comunicación, parpadeo de pantalla, ruido en el audio, entrada de tecla falsa, reporte erróneo de alarmas o reinicio del dispositivo.

Para terminales de comunicación, dispositivos de control de acceso, electrónica médica, controladores industriales y equipos de emergencia, estas fallas temporales pueden crear igualmente serios problemas operativos.

Fiabilidad en campo

Los productos utilizados en entornos públicos, industriales, exteriores, de transporte, atención médica o de servicio pueden ser tocados con frecuencia por los usuarios. Los botones, pantallas táctiles, paneles metálicos, puertos y auriculares son puntos de descarga comunes.

La fiabilidad en campo requiere protección contra ESD a nivel de producto, diseño adecuado de la carcasa, puesta a tierra, protección contra sobretensiones, blindaje de cables y prácticas de instalación que reduzcan el riesgo de descarga.

Fuentes comunes de ESD

La ESD puede provenir de personas, herramientas, embalajes, cables, superficies de equipos, muebles, suelos, piezas móviles y condiciones ambientales. Comprender la fuente ayuda a los ingenieros y equipos de mantenimiento a seleccionar el método de control correcto.

Descarga del cuerpo humano

Una persona puede acumular carga estática y descargarla al tocar un producto electrónico. Este es uno de los escenarios de ESD más comunes en el uso diario.

Los puntos de contacto como botones, carcasas metálicas, carcasas de conectores, teclados, auriculares, lectores de tarjetas, pantallas y puertos deben considerarse durante el diseño y las pruebas del producto.

Dispositivos y herramientas cargados

Las herramientas, accesorios, bandejas, equipos de prueba, cables o dispositivos pueden cargarse y descargarse en componentes electrónicos sensibles. Esta es una preocupación común en entornos de fabricación, reparación, ensamblaje y laboratorio.

Las estaciones de trabajo seguras contra ESD, las herramientas conectadas a tierra, los ionizadores, los contenedores conductivos y los procedimientos de manipulación controlada ayudan a reducir este riesgo.

Embalaje y transporte

Las bolsas de plástico, espumas, bandejas, etiquetas y materiales de envío pueden generar carga estática. Los componentes sensibles y las placas de circuito pueden dañarse durante el embalaje, envío, recepción o almacenamiento si no se utilizan materiales seguros contra ESD.

El embalaje protector contra ESD debe seleccionarse de acuerdo con la sensibilidad del artículo y el entorno de manipulación esperado.

Cables e interfaces externas

Los cables externos pueden introducir ESD en un dispositivo a través de conectores o partes metálicas expuestas. Los puertos Ethernet, puertos USB, terminales RS-485, conectores de audio, entradas de alimentación, conectores de antena y entradas de alarma pueden necesitar protección.

La protección de la interfaz debe considerar tanto la operación normal como la manipulación real del usuario. Un puerto que se toca con frecuencia o se conecta en caliente necesita un diseño de protección cuidadoso.

Estándares y referencias de prueba de ESD

Los estándares de ESD ayudan a definir cómo deben probarse o controlarse los productos, componentes y lugares de trabajo. Diferentes estándares se centran en diferentes capas: inmunidad del producto, sensibilidad de los componentes, control del lugar de trabajo, embalaje y gestión del proceso de fabricación.

IEC 61000-4-2

La norma IEC 61000-4-2 se utiliza ampliamente para pruebas de inmunidad a descargas electrostáticas de equipos eléctricos y electrónicos. Define los métodos de prueba utilizados para evaluar cómo responde el equipo a eventos de ESD, incluyendo descarga por contacto y descarga por aire.

La descarga por contacto aplica el pulso de ESD a través del contacto directo con la superficie del equipo o el punto de prueba. La descarga por aire aplica la prueba a través de un espacio de aire donde la chispa ocurre cuando la punta de prueba se acerca al equipo. Los estándares de producto o los requisitos del proyecto generalmente definen qué niveles y criterios de rendimiento deben cumplirse.

IEC 61340-5-1

La norma IEC 61340-5-1 se centra en los programas de control de ESD para proteger dispositivos sensibles a descargas electrostáticas. Aborda las medidas administrativas y técnicas necesarias para establecer, implementar y mantener un programa de control de ESD.

Este tipo de norma es importante para procesos de fabricación, ensamblaje, servicio, embalaje y manipulación. Ayuda a las organizaciones a controlar la puesta a tierra del personal, las áreas de trabajo, los materiales, el embalaje, la capacitación, la verificación y la disciplina de manipulación.

ANSI/ESD S20.20

ANSI/ESD S20.20 es otra norma importante de programa de control de ESD utilizada por organizaciones que manejan piezas, conjuntos y equipos eléctricos y electrónicos sensibles. Proporciona requisitos para construir un programa estructurado de control de ESD.

Se utiliza a menudo en sistemas de fabricación y calidad de electrónica donde las organizaciones necesitan procedimientos documentados, capacitación, calificación de productos, verificación de cumplimiento, puesta a tierra, embalaje y gestión del área protegida contra ESD.

Modelos de ESD a nivel de componente

Los componentes pueden probarse utilizando modelos como el Modelo del Cuerpo Humano y el Modelo del Dispositivo Cargado. Estas pruebas ayudan a clasificar la sensibilidad del componente y guían los requisitos de manipulación.

Las clasificaciones a nivel de componente no garantizan automáticamente la inmunidad del producto terminado. Un producto terminado también necesita diseño y pruebas a nivel de sistema porque las carcasas, conectores, cableado, puesta a tierra, disposición y componentes de protección afectan el comportamiento real de la ESD.

Comprendiendo las clasificaciones de protección ESD

Las clasificaciones de protección ESD describen cuánto estrés de descarga está diseñado o probado para soportar un producto, componente o interfaz. En las hojas de datos de productos, las clasificaciones pueden aparecer como tensión de descarga por contacto, tensión de descarga por aire, tensión del modelo del cuerpo humano, valor del modelo del dispositivo cargado o nivel de protección de interfaz.

Estos números deben leerse cuidadosamente. Un número más alto puede indicar una inmunidad probada más fuerte bajo condiciones específicas, pero no garantiza una protección ilimitada en cada instalación.

Descarga por contacto

La descarga por contacto suele ser más repetible que la descarga por aire porque el electrodo de prueba toca el objetivo antes de que ocurra la descarga. Se utiliza comúnmente en superficies conductoras, paneles metálicos, carcasas de conectores y puntos de prueba especificados.

Para el diseño del producto, los resultados de la descarga por contacto ayudan a los ingenieros a evaluar cómo las partes conductoras expuestas manejan el estrés ESD y si la trayectoria de descarga se controla de forma segura.

Descarga por aire

La descarga por aire se utiliza donde la descarga por contacto no es práctica, como superficies aislantes, espacios, carcasas de plástico, botones y áreas donde una chispa puede saltar a través del aire.

La descarga por aire puede ser más variable porque la humedad, la velocidad de aproximación, la condición de la superficie y la distancia del espacio influyen en el evento real. Esto hace que los márgenes de diseño y las pruebas prácticas sean importantes.

Criterios de rendimiento

Las pruebas de ESD no tratan solo de si un producto sobrevive físicamente. Los criterios de rendimiento definen cómo se permite que se comporte el equipo durante y después de la prueba.

Se puede requerir que un producto continúe funcionando normalmente, se recupere automáticamente, requiera reinicio por parte del usuario o evite comportamientos inseguros dependiendo de su aplicación y la norma aplicable. Los equipos críticos generalmente necesitan expectativas de rendimiento más estrictas.

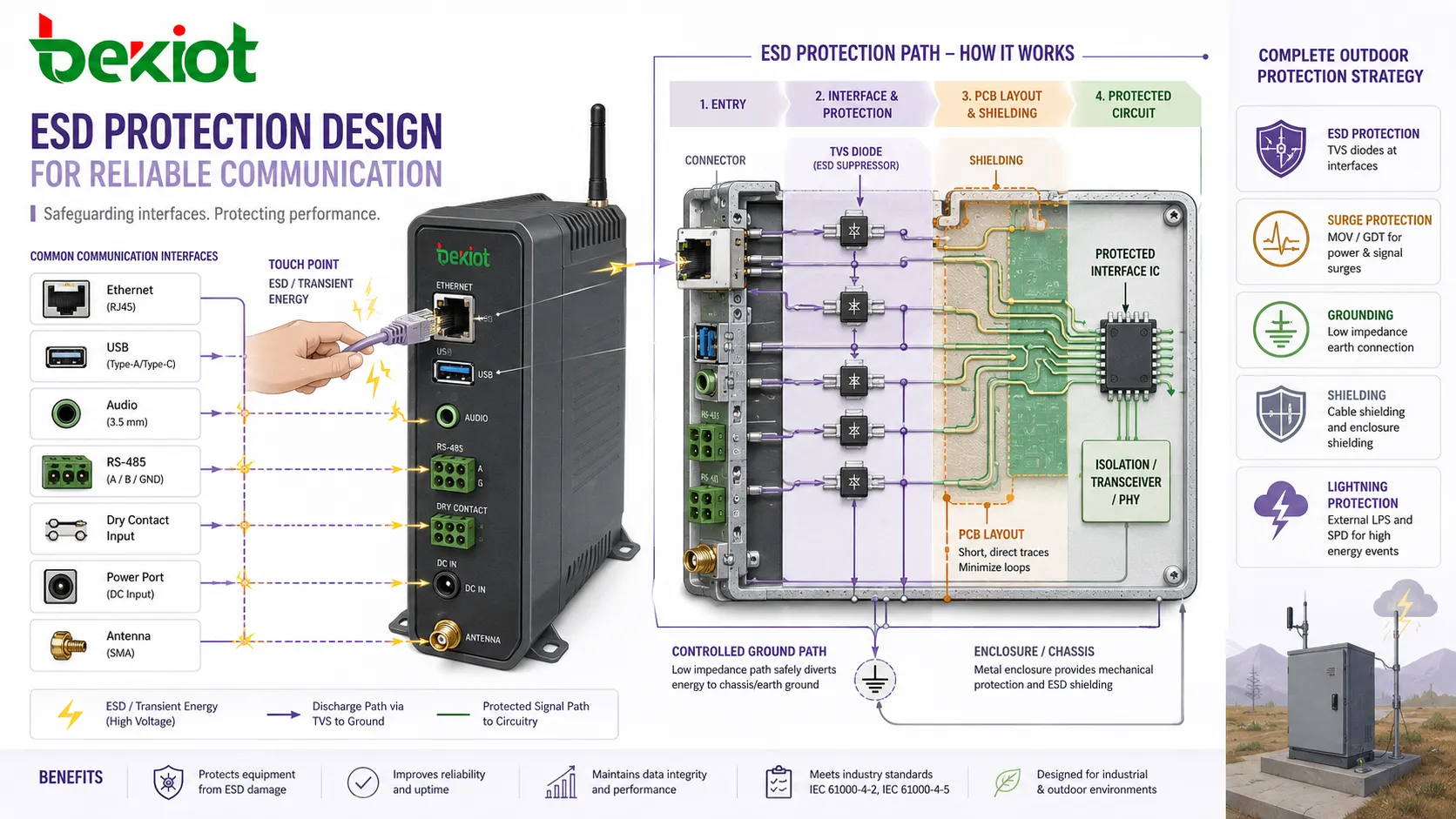

Métodos de diseño de protección ESD

La protección ESD generalmente se construye a partir de varias capas. Un solo componente de protección rara vez es suficiente si la carcasa, la placa de circuito, la disposición de conectores, la puesta a tierra y el diseño del cable son débiles.

Ruta de descarga controlada

Un buen diseño proporciona a la energía ESD un camino más seguro lejos de los circuitos sensibles. Esto puede implicar puesta a tierra del chasis, blindaje metálico, componentes de protección, explosores, planos de tierra y trayectorias de descarga de baja impedancia.

Si la ruta de descarga no está controlada, la energía ESD puede viajar a través de líneas de señal, pines de microcontrolador, circuitos de audio, sensores o interfaces de comunicación, aumentando el riesgo de falla.

Componentes de protección

Componentes de protección como diodos TVS, supresores de ESD, resistencias, condensadores, choques de modo común y conjuntos de protección transitoria se utilizan comúnmente en interfaces expuestas.

La selección de componentes debe considerar la tensión de trabajo, capacitancia, tensión de sujeción, tiempo de respuesta, corriente de descarga, velocidad de la interfaz, corriente de fuga y posición en el diseño. Un componente de protección mal ubicado puede no proteger el circuito de manera efectiva.

Diseño de PCB

El diseño de la placa de circuito impreso es crítico para el rendimiento ESD. Los componentes de protección deben colocarse cerca del punto de entrada, con caminos cortos a tierra o referencia de chasis. Las pistas largas pueden aumentar la inductancia y reducir la efectividad de la protección.

Los planos de tierra, pistas de guarda, distancias de separación, blindaje y ubicación de conectores influyen en la ruta de descarga. El diseño ESD debe comenzar temprano, no después de que la placa esté completa.

Diseño de carcasa y mecánico

La carcasa afecta dónde los usuarios pueden tocar el producto y dónde puede ingresar la energía de descarga. Los espacios plásticos, paneles metálicos, aberturas de conectores, teclados, uniones y tornillos de montaje necesitan revisión.

El diseño mecánico puede ayudar a redirigir la descarga lejos de la electrónica sensible utilizando blindaje, espaciado, aislamiento, recubrimientos conductivos, diseño de juntas y colocación cuidadosa de partes metálicas expuestas.

Protección de cables e interfaces

Los cables externos pueden transportar ESD y energía transitoria al equipo. Interfaces como Ethernet, USB, audio, RS-485, entradas de contacto seco, puertos de alimentación y conexiones de antena pueden necesitar protección según el riesgo de exposición.

Para instalaciones exteriores o industriales, la protección ESD también puede necesitar trabajar con protección contra sobretensiones, puesta a tierra, blindaje y estrategia de protección contra rayos.

Control de ESD en fabricación y servicio

La protección ESD no solo se diseña en los productos. También debe controlarse durante la fabricación, ensamblaje, reparación, pruebas, almacenamiento y transporte. Los componentes sensibles pueden dañarse antes de llegar al cliente.

Área protegida contra ESD

Un área protegida contra ESD es un espacio de trabajo controlado donde se gestiona la carga estática. Puede incluir superficies de trabajo conectadas a tierra, pulseras antiestáticas, pisos ESD, contenedores conductivos, ionizadores, control de humedad y herramientas aprobadas.

El propósito es reducir la acumulación de carga y proporcionar rutas de disipación seguras. El personal debe comprender las reglas antes de manipular piezas sensibles.

Puesta a tierra del personal

Las personas son una fuente importante de descarga estática. Las pulseras antiestáticas, taloneras conductoras, calzado conductivo, pisos ESD y verificaciones de puesta a tierra se utilizan para reducir el riesgo de descarga del cuerpo humano.

Los dispositivos de puesta a tierra deben probarse regularmente. Una pulsera que se usa pero no se conecta correctamente puede brindar una falsa confianza.

Embalaje seguro contra ESD

Los componentes y placas de circuito sensibles deben almacenarse y transportarse en embalajes protectores ESD adecuados. Las bolsas de plástico o espumas comunes pueden generar estática y no deben usarse para electrónica sensible a menos que estén diseñadas específicamente para protección ESD.

La selección del embalaje debe considerar si el artículo necesita blindaje, baja generación de carga, amortiguación, protección contra la humedad o etiquetado.

Capacitación y verificación

La capacitación ayuda al personal a comprender por qué es importante el control de ESD y cómo seguir los procedimientos. La verificación confirma que el programa está funcionando a través de auditorías, comprobaciones de resistencia, inspecciones de estaciones de trabajo y revisión de procesos.

Sin capacitación y verificación, las reglas de ESD pueden existir en papel pero fallar en la manipulación diaria.

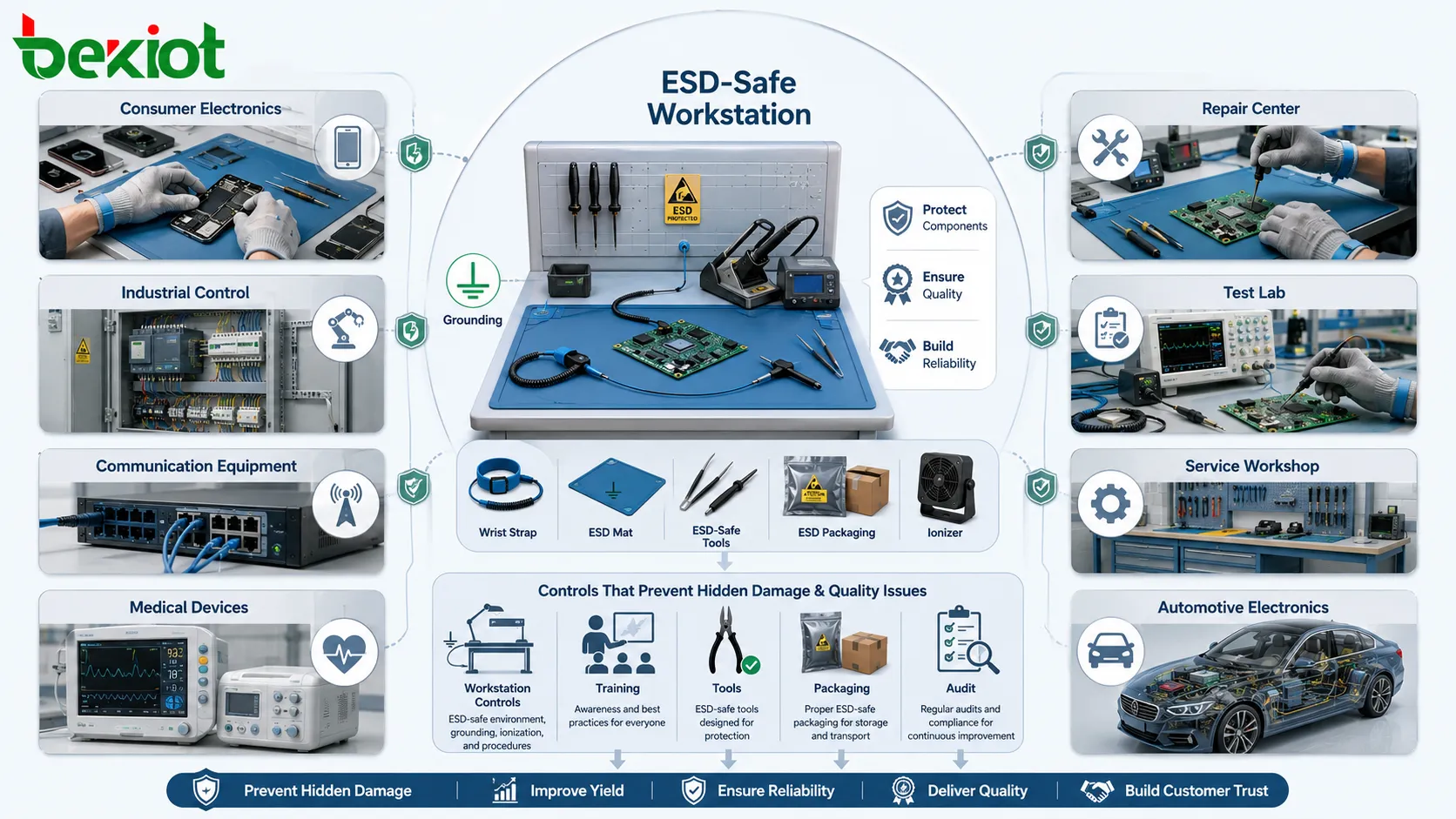

Aplicaciones en diferentes sistemas

La protección ESD es necesaria dondequiera que los dispositivos electrónicos se toquen, manipulen, instalen, reparen o conecten a interfaces externas. El nivel de protección requerido depende del entorno y el riesgo.

Electrónica de consumo

Teléfonos, tabletas, portátiles, dispositivos portátiles, mandos de juegos, auriculares, dispositivos domésticos inteligentes y cargadores son tocados frecuentemente por los usuarios. Los botones, pantallas, puertos, carcasas y conectores deben tolerar eventos ESD cotidianos.

Un buen diseño ESD ayuda a prevenir reinicios, fallos táctiles, daños en puertos, problemas de carga y mal funcionamiento visible para el usuario.

Sistemas de control industrial

Los controladores industriales, HMI, sensores, módulos PLC, variadores de motor y dispositivos de E/S remota pueden instalarse en entornos eléctricamente ruidosos. Los operadores pueden tocar paneles, cables, bornes y carcasas metálicas durante el trabajo normal.

La protección ESD industrial debe coordinarse con el diseño de compatibilidad electromagnética, puesta a tierra, cableado de armario, blindaje y protección contra sobretensiones.

Equipos de comunicación e intercomunicación

Los dispositivos de comunicación a menudo incluyen auriculares, altavoces, micrófonos, botones, puertos Ethernet, entradas de alimentación, salidas de relé y paneles accesibles al usuario. Estos puntos de contacto e interfaces necesitan consideración ESD.

En proyectos de comunicación de ayuda en exteriores o de instalaciones, se puede considerar la serie de intercomunicadores Becke Telcom BHP-SOS donde la llamada de emergencia robusta, la interacción con botones y la protección de interfaces deben revisarse junto con la puesta a tierra del sitio y las condiciones de instalación.

Dispositivos médicos y de laboratorio

El equipo médico y de laboratorio puede contener sensores sensibles, pantallas, circuitos de medición e interfaces de datos. La ESD puede afectar la precisión, fiabilidad o disponibilidad del dispositivo.

Los procedimientos de diseño y manipulación deben alinearse con el nivel de riesgo del dispositivo, el entorno operativo y los requisitos reglamentarios.

Sistemas automotrices y de transporte

Vehículos, sistemas ferroviarios, estaciones de carga, máquinas expendedoras de billetes, paneles de información al pasajero y terminales de transporte enfrentan contacto humano frecuente y condiciones ambientales cambiantes.

La protección ESD ayuda a mejorar la fiabilidad de botones, pantallas, conectores, módulos de comunicación y electrónica de control.

Estaciones de trabajo de fabricación y reparación

La fabricación de electrónica, centros de reparación, laboratorios de prueba y talleres de servicio deben controlar la ESD durante la manipulación. Los componentes pueden ser más vulnerables antes de ser ensamblados en productos protegidos.

Los controles de la estación de trabajo, capacitación, herramientas, embalaje y auditorías son esenciales para reducir daños ocultos y problemas de calidad.

Problemas comunes de ESD

Los problemas de ESD pueden aparecer como fallas obvias de hardware o inestabilidad sutil. Debido a que los eventos de descarga son rápidos y a menudo invisibles, la causa raíz puede ser difícil de encontrar sin pruebas estructuradas.

Reinicio inesperado del dispositivo

Un dispositivo puede reiniciarse cuando un usuario toca un botón, cable, marco metálico o conector. Esto puede indicar que la energía de descarga está ingresando a líneas de reinicio, circuitos de alimentación, interfaces de comunicación o pines del procesador.

Puede ser necesaria una mejora en la puesta a tierra, componentes de protección, filtrado, cambios de diseño y diseño de la carcasa.

Falla del puerto de comunicación

Puertos como Ethernet, USB, serie, audio, contacto seco y entradas de alimentación pueden dañarse por eventos ESD. Las fallas pueden aparecer como conexión perdida, comunicación intermitente, alta tasa de error o daño completo del puerto.

La protección específica de la interfaz debe seleccionarse de acuerdo con la velocidad de datos, límites de capacitancia, tensión de trabajo y nivel de exposición.

Falsas alarmas o errores de entrada

La ESD puede desencadenar señales de entrada falsas, pulsaciones de teclas, eventos de alarma, lecturas de sensores o comandos de control. Esto es especialmente problemático para control de acceso, sistemas de alarma, controles industriales y dispositivos de emergencia.

El antirrebote, filtrado, blindaje, puesta a tierra y protección de entrada pueden reducir las activaciones falsas.

Fallas de fiabilidad latentes

Un producto puede pasar las pruebas finales pero fallar más tarde porque la ESD debilitó un componente durante la producción o el servicio. Estas fallas son costosas porque pueden aparecer después del envío o la instalación.

Por eso los programas de control de ESD son importantes en los procesos de fabricación y reparación, no solo en el diseño del producto.

Consideraciones de selección e implementación

Al evaluar la protección ESD, los compradores e ingenieros deben revisar tanto las clasificaciones de la hoja de datos como las condiciones reales de instalación. Una clasificación de producto es significativa solo cuando se consideran la aplicación, el cableado, la puesta a tierra y el entorno.

Verifique el método de prueba clasificado

Una hoja de datos puede indicar un valor de ESD, pero también debe mostrar si la clasificación se refiere a descarga por contacto, descarga por aire, HBM, CDM u otro método de prueba. Estos no son intercambiables.

Para equipos terminados, las pruebas de inmunidad a nivel de sistema suelen ser más relevantes que las clasificaciones solo de componentes.

Revise los puntos de contacto expuestos

Cualquier parte que los usuarios toquen debe ser revisada. Botones, manijas, pantallas, carcasas de conectores, teclados, carcasas metálicas, tornillos y puertos externos pueden convertirse en puntos de descarga.

En dispositivos públicos o industriales, los puntos de contacto pueden estar expuestos a eventos ESD más frecuentes y fuertes que los productos de consumo para interiores.

Considere la puesta a tierra de la instalación

La protección ESD a menudo depende de la puesta a tierra y la conexión equipotencial. Si la instalación no proporciona una referencia o ruta de descarga adecuada, la protección puede ser menos efectiva.

Los armarios exteriores, postes metálicos, paneles de control, bastidores, cables blindados y sistemas de alimentación deben revisarse como parte de toda la instalación.

Coordine ESD con EMC y protección contra sobretensiones

La ESD es una parte de la compatibilidad electromagnética. Los productos también pueden necesitar protección contra transitorios eléctricos rápidos, sobretensiones, interferencias radiadas, interferencias conducidas y eventos relacionados con rayos.

Para sistemas exteriores e industriales, la protección ESD debe coordinarse con un diseño más amplio de EMC y protección contra sobretensiones en lugar de tratarse por separado.

Mejores prácticas para la protección ESD

Una buena protección ESD combina diseño del producto, manipulación controlada, instalación correcta e inspección periódica. Ninguna medida única puede resolver todos los riesgos de ESD.

Diseñe la protección temprano

La protección ESD debe incluirse temprano en el diseño del producto. Esperar hasta después de las pruebas de cumplimiento a menudo conduce a rediseños difíciles, costos adicionales y compromisos de diseño.

La planificación temprana permite a los ingenieros colocar correctamente los componentes de protección, dar forma a las rutas de descarga, diseñar carcasas y seleccionar conectores adecuados.

Use protección en capas

La protección en capas puede incluir espaciado mecánico, blindaje, puesta a tierra, diodos TVS, filtrado, aislamiento, recuperación por software y controles de manipulación.

Si una capa es imperfecta, otras capas pueden ayudar a reducir el riesgo. Este enfoque es más robusto que confiar en un solo componente.

Controle el lugar de trabajo

Para fabricación y reparación, use áreas de trabajo seguras contra ESD, herramientas de puesta a tierra, embalaje aprobado, capacitación y verificación. Las placas sensibles no deben colocarse sobre plástico común, espuma, alfombra o superficies no conectadas a tierra.

El control del lugar de trabajo reduce el daño oculto y mejora la calidad del producto antes de que el equipo llegue al campo.

Pruebe escenarios de uso real

Las pruebas de ESD deben reflejar los puntos de contacto y patrones de uso reales. Pruebe conectores, botones, partes metálicas, uniones, puertos y áreas accesibles al usuario. Considere tanto las condiciones de encendido como de funcionamiento donde corresponda.

Las pruebas realistas ayudan a identificar problemas que pueden no aparecer en simples comprobaciones de laboratorio.

Documente clasificaciones y límites

Las clasificaciones de ESD, condiciones de prueba, puertos protegidos, requisitos de instalación y precauciones de manipulación deben documentarse claramente. Los equipos de mantenimiento e integradores de sistemas necesitan esta información durante la implementación.

La documentación clara previene el mal uso y ayuda a los equipos a comprender lo que el producto está diseñado para tolerar.

Preguntas frecuentes

¿Puede la ESD dañar un dispositivo aunque no se vea ninguna chispa?

Sí. Muchos eventos de ESD son demasiado pequeños para ver o sentir, pero aún así son lo suficientemente fuertes como para dañar componentes electrónicos sensibles o crear problemas de fiabilidad latentes.

¿Una carcasa de plástico previene todos los problemas de ESD?

No. El plástico puede reducir el contacto directo con los circuitos internos, pero la descarga aún puede ingresar a través de uniones, botones, conectores, cables, tornillos o espacios de aire cercanos. El diseño de la carcasa debe revisarse junto con la protección del circuito.

¿Por qué algunos dispositivos pasan las pruebas de fábrica pero fallan más tarde por ESD?

El daño latente por ESD puede debilitar los componentes sin causar una falla inmediata. El dispositivo puede pasar las pruebas básicas pero fallar más tarde después de cambios de temperatura, operación repetida o estrés eléctrico adicional.

¿Son lo mismo la protección ESD y la protección contra sobretensiones?

No. La ESD es un evento de descarga muy rápido generalmente relacionado con la electricidad estática y el contacto humano o de objetos. Los eventos de sobretensión son a menudo transitorios de mayor energía provenientes de sistemas de alimentación, conmutaciones o efectos relacionados con rayos. Ambos pueden necesitar protección, pero los métodos de diseño difieren.

¿Cómo pueden los técnicos de servicio reducir el riesgo de ESD en el campo?

Pueden usar pulseras antiestáticas donde sea apropiado, evitar superficies de plástico comunes, mantener las placas en embalajes protectores, conectarse a tierra ellos mismos y sus herramientas correctamente, controlar los procedimientos de manipulación y evitar tocar componentes expuestos innecesariamente.

¿Qué se debe revisar si un dispositivo se reinicia al tocarlo?

Revise la puesta a tierra, la conexión de la carcasa, la protección de botones y conectores, el diseño de PCB, el filtrado del circuito de reinicio, el blindaje de cables, la estabilidad de la alimentación y si el punto de contacto expuesto tiene una ruta de descarga adecuada.
