En 5G NR, el ancho de banda de la portadora puede configurarse dentro de un rango muy amplio. El ancho de banda mínimo puede ser tan bajo como 5MHz, mientras que el ancho de banda máximo admitido puede llegar a 400MHz. Este diseño de gran ancho de banda ofrece a las redes 5G un fuerte potencial de capacidad, pero también crea desafíos prácticos para los equipos de usuario, especialmente cuando distintos terminales tienen diferentes capacidades de hardware, objetivos de coste y límites de consumo energético.
Si todos los UE tuvieran que admitir todo el ancho de banda de la portadora en todo momento, la complejidad del dispositivo aumentaría considerablemente. Un ancho de banda mayor exige tasas de muestreo más altas, mayor capacidad de procesamiento de banda base, soporte de mayor ancho de banda RF y más consumo de energía. Para muchos terminales, especialmente dispositivos sensibles al coste, terminales IoT, unidades de datos industriales y futuros dispositivos de tipo RedCap, la operación a ancho de banda completo no es necesaria en la mayoría de escenarios de servicio.
Por qué una portadora ancha necesita mejor control
Una celda 5G puede ofrecer una portadora amplia, pero no todos los dispositivos necesitan monitorizar o transmitir en todo el rango de frecuencias. Un smartphone de alto rendimiento, un router industrial, un terminal de bajo coste y un dispositivo de capacidad reducida pueden conectarse a la misma red, pero sus requisitos de ancho de banda son muy diferentes.
Para la planificación de red, esto genera dos problemas principales. El primero es el coste del dispositivo. Cuando un UE admite mayor ancho de banda, su frontal RF, el procesamiento de banda base, el filtrado y la capacidad de muestreo se vuelven más exigentes. El segundo es el consumo de energía. La recepción y transmisión de banda ancha suelen requerir tasas de muestreo más altas, y esas tasas aumentan el consumo.

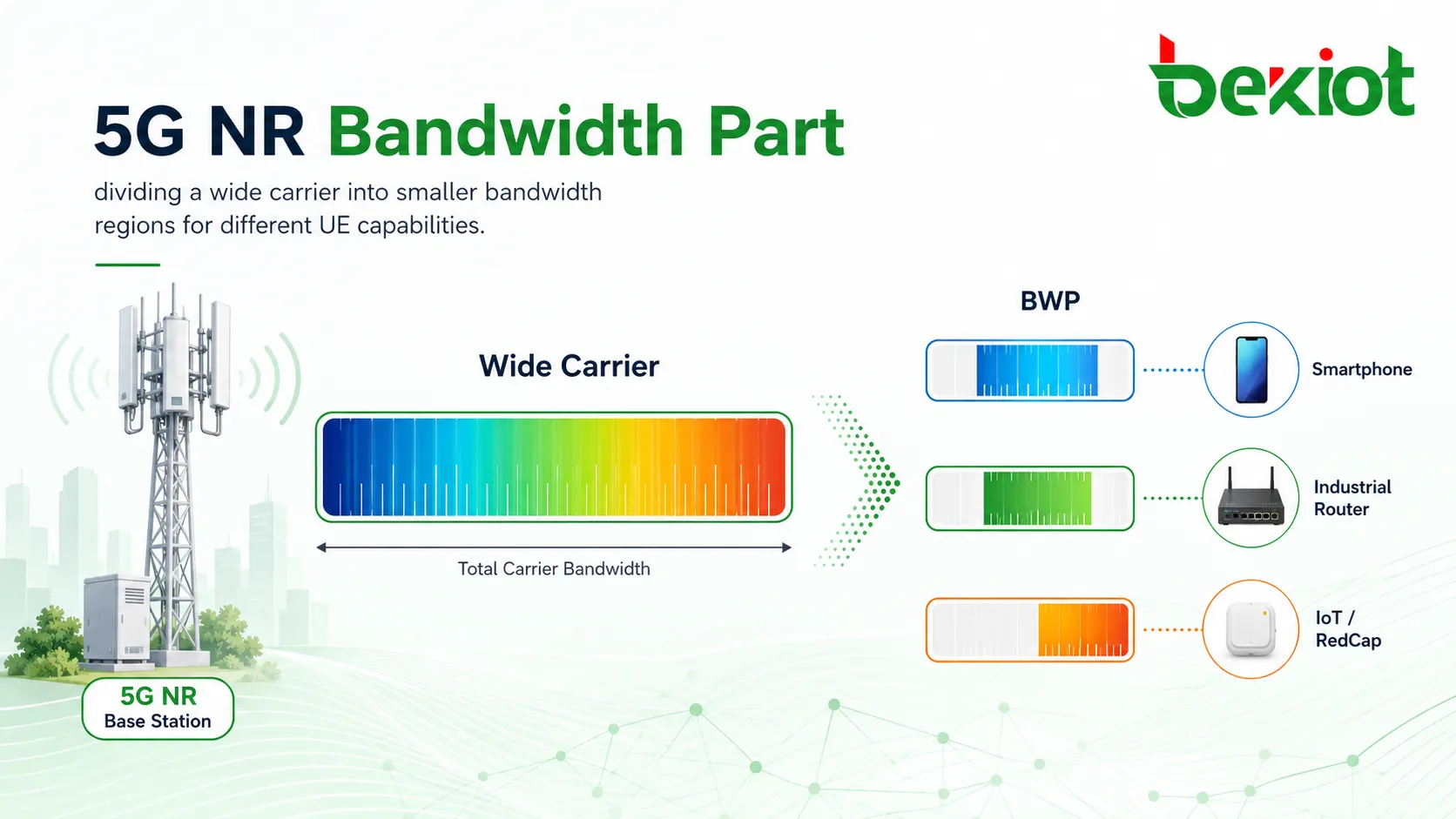

Bandwidth Part, normalmente abreviado como BWP, se introdujo para resolver estos problemas. En lugar de exigir que un UE trabaje sobre todo el ancho de banda de la portadora, la red puede configurar una sección continua de ancho de banda más pequeña para ese UE. Así, el terminal puede operar solo dentro del rango configurado y seguir formando parte de la celda 5G NR más amplia.
El concepto básico detrás de BWP
Un Bandwidth Part es un conjunto continuo de bloques de recursos físicos configurado por la estación base para un UE. No es una celda separada. Es una región de ancho de banda utilizable dentro de la portadora de servicio. La red puede configurar distintos BWP según la capacidad del UE, la demanda de servicio, la estrategia de celda y las condiciones de recursos radio.
Por ejemplo, una celda NR puede tener 30MHz de ancho de banda de portadora. Si un terminal solo admite 20MHz en esa banda de frecuencia, la estación base puede configurar un BWP de 20MHz para ese terminal. De este modo, el UE no necesita admitir todo el ancho de banda de la celda, pero aún puede acceder a la red y usar servicios dentro de su rango soportado.
Este mecanismo ofrece más flexibilidad a operadores y diseñadores de sistemas. Una sola celda 5G de banda ancha puede atender al mismo tiempo a usuarios de alta capacidad, terminales de menor coste y dispositivos específicos de servicio, en lugar de obligar a todos los dispositivos a usar la misma capacidad de ancho de banda.

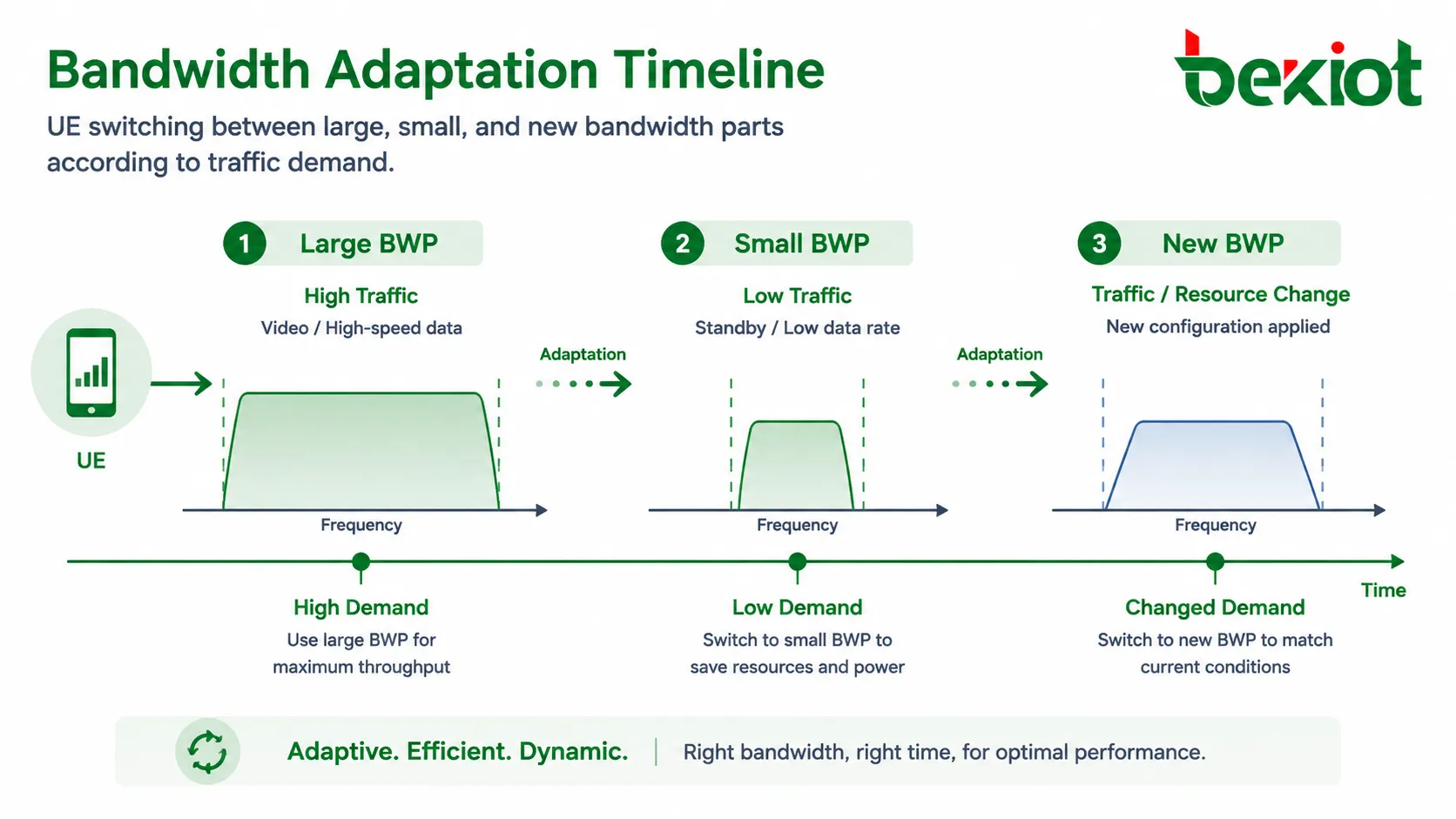

Cómo funciona la adaptación de ancho de banda
Después de que un UE accede a la red, pueden configurarse varios BWP para él. La red puede conmutar el UE entre distintos BWP según la carga de servicio, la estrategia de ahorro de energía y los recursos radio disponibles. Este ajuste dinámico suele denominarse adaptación de ancho de banda.
Cuando el UE tiene tráfico pesado, como transmisión de datos de alta velocidad, subida de vídeo o descargas de gran volumen, la red puede activar un BWP más ancho. Cuando el UE tiene tráfico más ligero, como señalización, espera, transferencia de pequeños datos o telemetría industrial de baja tasa, la red puede mover el UE a un BWP más estrecho para reducir procesamiento y consumo innecesarios.
La adaptación de ancho de banda también es útil cuando una región de frecuencia usada previamente se congestiona. Si el área de recursos de un BWP está bajo presión, la red puede configurar o activar otro BWP para que el UE continúe el servicio con mejor disponibilidad de recursos.

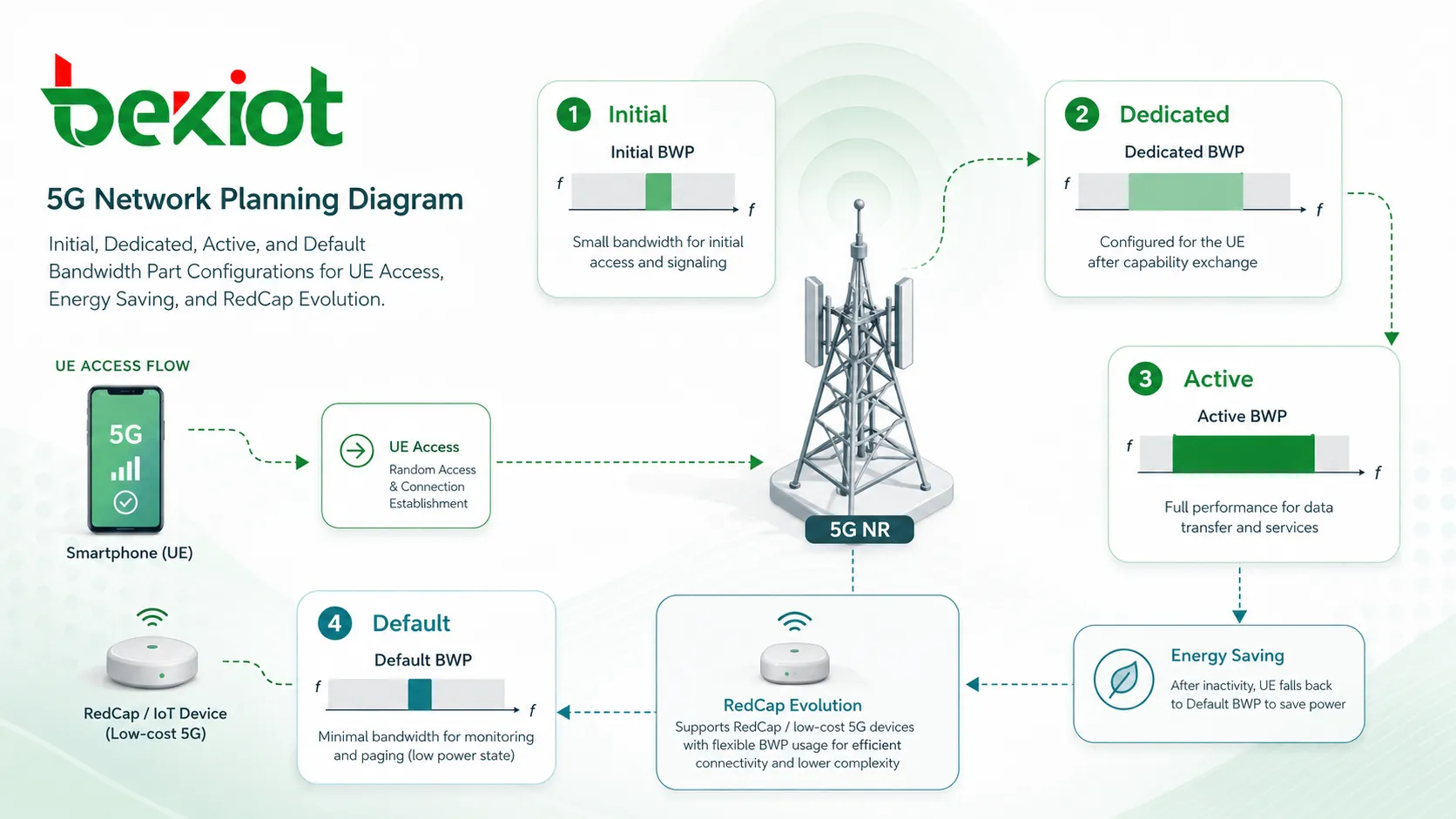

Cuatro tipos comunes de configuración
En la operación práctica de 5G NR, los BWP no se usan todos de la misma manera. La red puede configurar distintos tipos de BWP según la etapa de acceso, el estado RRC, la demanda de servicio y el comportamiento de inactividad. Comprender estos tipos es importante para la planificación radio, la verificación de funciones y la resolución de problemas de red.
Configuración inicial
El BWP inicial se usa durante el procedimiento de acceso inicial. Soporta la transmisión y recepción de mensajes esenciales relacionados con el acceso. Puede dividirse en BWP inicial de enlace ascendente y BWP inicial de enlace descendente.
En el acceso temprano, el UE puede usar el BWP inicial para recibir RMSI y OSI, y para realizar procedimientos de acceso aleatorio. Esta configuración está relacionada con la celda y ofrece un punto de entrada controlado antes de que el UE reciba una configuración más dedicada.
Configuración dedicada
El BWP dedicado se configura cuando el UE está en estado RRC conectado. Un UE puede configurarse con varios BWP dedicados. Según la descripción del protocolo, pueden configurarse hasta cuatro BWP para un UE, lo que permite a la red ajustar distintas capacidades de terminal y requisitos de tráfico.
Las opciones típicas de ancho de banda pueden incluir 20MHz, 60MHz, 80MHz y 100MHz, según el rango de frecuencia, la estrategia de despliegue y el soporte del dispositivo. Para operación FR2, la configuración actual es más limitada, y puede configurarse un BWP dedicado, con ejemplos de ancho de banda como 100MHz o 200MHz.
Configuración activa
El BWP activo se refiere al BWP que el UE utiliza actualmente en estado RRC conectado. Aunque pueden configurarse varios BWP, el UE solo puede activar un BWP inicial o dedicado al mismo tiempo.
El UE envía y recibe información dentro del rango del BWP activo. Esta regla es importante porque controla el comportamiento de monitorización del UE, reduce la carga de procesamiento y permite que la red coordine la planificación de forma más eficiente.
Configuración por defecto
El BWP por defecto es la parte de ancho de banda a la que vuelve el UE cuando expira el temporizador de inactividad de BWP. Si se configura un BWP por defecto, el UE vuelve a esa parte de ancho de banda después de la inactividad. Si no se configura un BWP por defecto, el BWP inicial puede usarse como configuración de respaldo.
Este mecanismo evita que un UE permanezca en un ancho de banda activo amplio cuando no hay tráfico significativo. Favorece el ahorro de energía mientras mantiene el dispositivo preparado para futuras planificaciones.
Beneficios técnicos para dispositivos y redes
El primer beneficio de BWP es la menor complejidad del terminal. Como un UE no siempre necesita admitir todo el ancho de banda de la portadora, los dispositivos de menor coste pueden diseñarse con requisitos reducidos de RF y banda base. Esto ayuda a ampliar el ecosistema de dispositivos 5G y admite categorías de terminales más diversas.
El segundo beneficio es el ahorro de energía. Cuando el tráfico de servicio es pequeño, el UE puede operar en una región de ancho de banda más estrecha. Esto reduce la monitorización y el procesamiento innecesarios de banda ancha, algo especialmente valioso para dispositivos alimentados por batería, sensores industriales, terminales ligeros y futuras aplicaciones de capacidad reducida.
El tercer beneficio es la compatibilidad futura. Cuando 5G introduce nuevas funciones o nuevos mecanismos de servicio, la red puede ubicar determinadas capacidades en BWP específicos sin alterar todas las configuraciones de ancho de banda existentes. Esto facilita la evolución tecnológica mientras mantiene la compatibilidad con dispositivos anteriores.
Dónde resulta útil el diseño multi-BWP
El diseño multi-BWP es valioso cuando distintos terminales y servicios necesitan compartir la misma celda 5G. Un terminal que solo admite un ancho de banda menor puede seguir accediendo a una red de mayor ancho de banda usando un BWP que coincida con su capacidad.
También admite ahorro dinámico de energía. El UE puede conmutar entre regiones de ancho de banda grandes y pequeñas según la demanda de tráfico. Para servicios de alto rendimiento, puede activarse un BWP más ancho. Para servicios de baja tasa o periodos inactivos, un BWP más estrecho puede reducir el consumo.
También pueden transportarse distintos servicios en diferentes BWP. Por ejemplo, un BWP puede planificarse para tráfico de datos normal, otro para operación de menor potencia y otro para una nueva función de servicio o una estrategia de planificación especial. Esto ofrece a los ingenieros radio una herramienta más flexible para separar servicios y gestionar recursos.
Ejemplos de planificación en campo
La configuración de BWP depende del ancho de banda total de la celda, la capacidad del UE, la demanda de servicio y la estrategia de despliegue. En la planificación de red en campo, los escenarios TNR y FNR pueden usar distintas combinaciones multi-BWP para ajustarse al espectro real y a los requisitos del dispositivo.
| Escenario de red | Ancho de banda de celda | Ejemplo de configuración multi-BWP | Objetivo de planificación |
|---|---|---|---|
| Celda TNR | 100MHz | BWP inicial de 20MHz + BWP dedicado de 100MHz + BWP dedicado de 20MHz | Soporta acceso inicial, servicio de alto rendimiento y operación de bajo ancho de banda |
| Celda TNR | 100MHz | BWP inicial de 100MHz + BWP dedicado de 100MHz + BWP dedicado de 20MHz | Ofrece acceso inicial amplio mientras mantiene una opción estrecha para ahorro energético |
| Celda FNR | 40MHz | BWP inicial de 20MHz + BWP dedicado de 40MHz + BWP dedicado de 20MHz | Equilibra acceso de ancho medio, servicio de celda completa y operación de ancho reducido |
| Celda FNR | 30MHz | BWP inicial de 30MHz + BWP dedicado de 30MHz + BWP dedicado de 20MHz | Se ajusta a un ancho de portadora menor manteniendo una opción de servicio más estrecha |
Relación con RedCap y dispositivos futuros
BWP también es importante para la evolución de dispositivos de capacidad reducida. Los terminales RedCap están diseñados para escenarios que no requieren plena capacidad de banda ancha móvil mejorada. Estos dispositivos pueden centrarse en menor coste, menor consumo y rendimiento suficiente para monitorización industrial, wearables, sensores de vídeo, nodos de ciudad inteligente y aplicaciones IoT empresariales.
Como BWP permite que un terminal opere dentro de una región de ancho de banda menor dentro de una portadora 5G más grande, proporciona una base útil para categorías de dispositivos que no necesitan operación a ancho de banda completo. Esto convierte a BWP en una parte importante de la flexibilidad a largo plazo de las redes 5G.
Consideraciones de despliegue para ingenieros
Al diseñar una estrategia BWP, los ingenieros deben considerar la capacidad del UE, la mezcla de servicios, los requisitos de cobertura, el comportamiento de planificación y los objetivos de ahorro energético. Un BWP más ancho no siempre es mejor. Puede mejorar el potencial de rendimiento, pero también aumentar la carga de procesamiento y el consumo del UE.
Un BWP más estrecho es útil para tráfico de baja tasa, pero puede no ser adecuado para servicios que requieren altas velocidades de datos o baja demora de planificación. Por ello, la planificación BWP debe basarse en modelos de servicio reales y no en una sola regla fija de ancho de banda.
El temporizador de inactividad también debe planificarse con cuidado. Si el temporizador es demasiado corto, el UE puede volver atrás con demasiada frecuencia y aumentar la sobrecarga de control. Si es demasiado largo, el UE puede permanecer en un BWP más ancho más tiempo del necesario, reduciendo el beneficio de ahorro energético.
Conclusión
Bandwidth Part es un mecanismo clave de 5G NR para dividir y gestionar el ancho de banda de la portadora. Permite que la estación base configure una región continua de ancho de banda para un UE, en lugar de obligar a todos los dispositivos a admitir todo el ancho de banda de la portadora. Esto ayuda a reducir el coste del UE, disminuir el consumo, mejorar la flexibilidad del servicio y apoyar la evolución futura de 5G.
El valor de BWP no está solo en reducir ancho de banda. Su verdadera fortaleza es el control adaptativo. Un UE puede usar mayor ancho de banda cuando la demanda de tráfico es alta, pasar a un ancho menor cuando la demanda es baja y operar dentro de un rango de recursos adecuado según la capacidad del terminal y la estrategia de red. Para la planificación de redes 5G, BWP es una herramienta práctica que conecta eficiencia radio, diversidad de dispositivos y evolución de servicio a largo plazo.
FAQ
¿BWP es lo mismo que el ancho de banda de la portadora?
No. El ancho de banda de la portadora es el ancho total configurado para la celda, mientras que BWP es una región continua más pequeña dentro de esa portadora. Un UE puede operar dentro de un BWP sin usar todo el ancho de banda de la portadora.
¿Pueden distintos usuarios de la misma celda usar diferentes BWP?
Sí. Diferentes UE pueden configurarse con distintos BWP según la capacidad del dispositivo, la demanda de servicio y la planificación de recursos radio. Esta es una de las razones por las que BWP es útil en redes 5G con dispositivos mixtos.
¿El cambio de BWP interrumpe el servicio del usuario?
El cambio de BWP está diseñado para ser controlado por la red y coordinado mediante procedimientos de protocolo. En una red bien planificada, el cambio debe apoyar la continuidad del servicio, aunque una mala configuración puede afectar la experiencia del usuario o la eficiencia de planificación.
¿Por qué BWP es importante para terminales 5G de bajo coste?
Los terminales de bajo coste pueden no necesitar todo el ancho de banda de la portadora. BWP permite que estos dispositivos operen dentro de un rango de ancho de banda menor, reduciendo requisitos de hardware y manteniendo el acceso a una red 5G más amplia.
¿Qué debe probarse al verificar el rendimiento de BWP?
Los ingenieros deben probar el comportamiento de acceso, el cambio de BWP activo, el retorno tras expirar el temporizador de inactividad, el rendimiento con distintos tamaños de BWP, el consumo de energía y la compatibilidad con diferentes categorías de UE.
