En los sistemas de audio profesional, una señal limpia no depende solo del micrófono, el altavoz, la mesa de mezcla o el amplificador. También depende de cómo viaja la señal por el cable.

El audio balanceado es un método de transmisión de señal de audio diseñado para reducir ruido, zumbido e interferencia electromagnética, especialmente cuando los cables recorren largas distancias o pasan por entornos con mucho ruido eléctrico. Se usa ampliamente en estudios de grabación, sistemas de sonido en vivo, instalaciones de broadcast, salas de conferencia, megafonía, teatros, lugares de culto, instalaciones AV comerciales y sistemas profesionales de intercomunicación o comunicación.

Idea básica de la transmisión de señal balanceada

Una conexión de audio balanceado normalmente utiliza tres conductores: una línea de señal positiva, una línea de señal negativa y una malla o tierra. Las dos líneas de señal transportan la misma información de audio, pero una de ellas la lleva con polaridad opuesta. En el extremo receptor, la entrada balanceada compara ambas líneas y reconstruye la señal de audio original.

La ventaja principal es que el ruido captado a lo largo del cable tiende a aparecer por igual en las dos líneas de señal. Como el circuito receptor responde a la diferencia entre los dos conductores de señal, gran parte del ruido común puede rechazarse. Por eso el audio balanceado resulta especialmente valioso en sistemas profesionales con tendidos largos y presencia frecuente de interferencias eléctricas.

Conductores positivo, negativo y de blindaje

En un cable balanceado típico, el conductor positivo suele llamarse hot, el conductor negativo suele llamarse cold, y la pantalla proporciona puesta a tierra y protección frente a interferencias. En el cableado XLR, el pin 2 suele ser hot, el pin 3 cold y el pin 1 pantalla o tierra. En el cableado TRS balanceado, la punta es hot, el anillo es cold y la manga es pantalla.

La pantalla no está pensada para transportar la señal principal de audio del mismo modo que los dos conductores balanceados. Su función es proteger el par de señal frente a interferencias externas y ofrecer una ruta de referencia cuando el diseño del equipo lo requiere. Un buen blindaje y una puesta a tierra correcta son importantes para un rendimiento de audio estable.

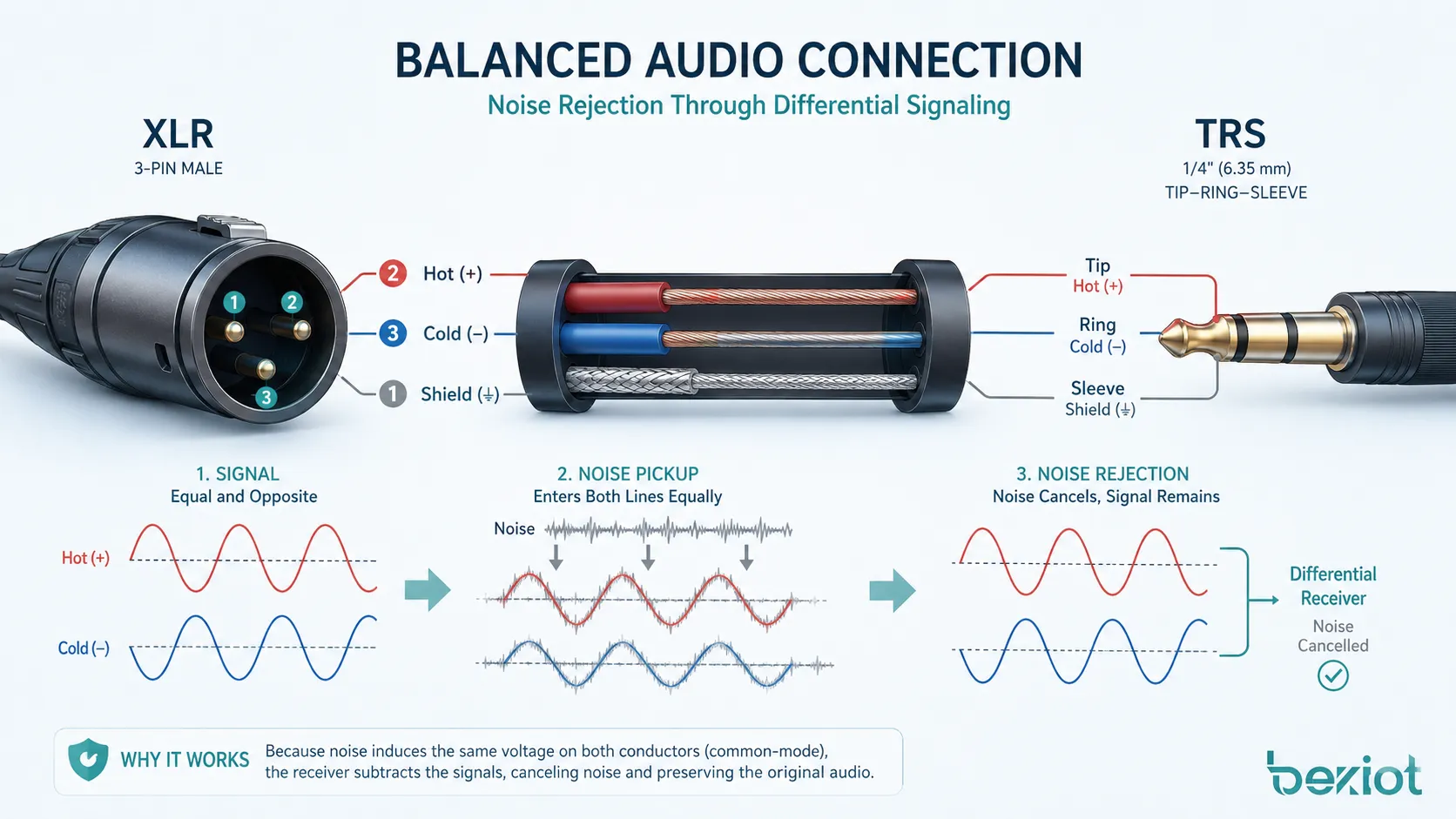

Cómo funciona la cancelación de ruido

El principio de reducción de ruido del audio balanceado se basa en la transmisión diferencial. Cuando un cable balanceado pasa cerca de cables de alimentación, dimmers de iluminación, motores, fuentes de radiofrecuencia u otros equipos eléctricos, la interferencia puede inducirse en el cable. Idealmente, esa interferencia aparece casi igual en ambos conductores de señal.

En el extremo receptor, la entrada balanceada amplifica la diferencia entre las líneas hot y cold. Como la señal de audio deseada tiene polaridad opuesta en las dos líneas, se conserva. Como el ruido no deseado es similar en ambas líneas, se cancela en gran medida. Este proceso se conoce comúnmente como rechazo de modo común.

Rechazo de modo común

El rechazo de modo común es la capacidad de una entrada balanceada para rechazar señales que son comunes a ambos conductores. Cuanto mayor sea este rechazo, mejor podrá el sistema reducir zumbidos, ruidos e interferencias electromagnéticas. Los equipos de audio profesional suelen indicar este desempeño como relación de rechazo de modo común, o CMRR.

La CMRR no depende solo del cable. También depende de la calidad del circuito de entrada, el cableado del conector, el equilibrio del cable, el método de puesta a tierra y el entorno eléctrico. Un mal diseño de entrada o un conector cableado incorrectamente puede reducir la ventaja de una conexión balanceada aunque el cable sea de buena calidad.

Por qué importa la longitud del cable

Los cables de audio cortos pueden funcionar de manera aceptable incluso cuando son no balanceados, sobre todo en configuraciones sencillas de escritorio o de consumo. Sin embargo, los tendidos largos tienen muchas más probabilidades de captar interferencias. Un cable de micrófono atravesando un escenario, una línea de nivel de línea en un rack o una conexión que cruza un edificio pueden quedar expuestos a fuentes de ruido.

En estas situaciones se prefiere el audio balanceado porque está diseñado para una transmisión más limpia a distancia. Esto no significa que los cables balanceados tengan longitud ilimitada, pero sí que son mucho más adecuados para instalaciones profesionales que las conexiones no balanceadas estándar.

Características principales del audio balanceado

El audio balanceado no es solo un tipo de cable. Es una interfaz completa de señal que incluye el circuito de salida, el cable, el conector y el circuito de entrada. Para obtener todo el beneficio, tanto el dispositivo fuente como el dispositivo receptor deben admitir operación balanceada.

Conexión de tres conductores

La característica más reconocible del audio balanceado es el uso de tres conductores. Puede aparecer como conector XLR de 3 pines, conector TRS de 1/4 de pulgada, bloque terminal u otros formatos de conexión de audio profesional. El conector físico por sí solo no siempre garantiza funcionamiento balanceado, por lo que conviene revisar las especificaciones del equipo.

Por ejemplo, un conector TRS puede utilizarse para audio mono balanceado, pero también para auriculares estéreo no balanceados. Un conector XLR suele ser balanceado, pero algunos equipos pueden usar XLR para otros tipos de señal. La compatibilidad del equipo y el cableado correcto son esenciales.

Alta resistencia a la interferencia

El audio balanceado está diseñado para reducir zumbido, ruido, interferencia de radiofrecuencia y ruido provocado por campos electromagnéticos. Esto es especialmente importante en recintos con iluminación, distribución eléctrica, ascensores, HVAC, motores, proyectores, pantallas LED, sistemas inalámbricos o racks AV de alta densidad.

En instalaciones reales, el audio balanceado ayuda a mantener la claridad de voz, la calidad musical y la fiabilidad del sistema. Esta es una de las razones por las que micrófonos profesionales, mezcladores, interfaces de audio, procesadores DSP, amplificadores y stage boxes suelen ofrecer entradas y salidas balanceadas.

Compatibilidad con equipos profesionales

Los sistemas de audio profesional suelen construirse alrededor de conexiones balanceadas. Micrófonos, consolas de mezcla, preamplificadores, interfaces de audio, consolas de broadcast, procesadores digitales, altavoces activos y amplificadores profesionales suelen admitir audio balanceado para mantener estable la calidad de señal en sistemas complejos.

Esto convierte al audio balanceado en un estándar práctico para entornos donde deben trabajar juntos dispositivos de distintas marcas. Cuando la cadena de señal está correctamente ajustada, las interfaces balanceadas reducen el tiempo de diagnóstico y mejoran el rendimiento a largo plazo.

Tipos comunes de conectores

El audio balanceado puede transportarse mediante varios formatos de conector. Los más comunes son XLR y TRS, pero en instalaciones fijas también pueden usarse terminales de tornillo, conectores Euroblock, conectores D-sub o sistemas de transporte de audio basados en RJ45 según el diseño del sistema.

Conexiones XLR

Los conectores XLR se usan ampliamente para micrófonos y conexiones profesionales de nivel de línea. Son seguros mecánicamente, duraderos y adecuados para escenario y trabajo de campo. Una conexión XLR balanceada estándar de 3 pines transporta hot, cold y pantalla.

Como XLR es común en micrófonos, también se asocia con la alimentación phantom. La alimentación phantom puede enviarse por líneas de micrófono balanceadas para alimentar micrófonos de condensador o cajas DI activas. Sin embargo, solo debe usarse con equipos diseñados para aceptarla.

Conexiones TRS

Un conector TRS de 1/4 de pulgada puede transportar audio mono balanceado cuando se usa entre dispositivos compatibles. Tiene tres puntos de contacto: punta, anillo y manga. En cableado balanceado, la punta lleva la señal hot, el anillo la señal cold y la manga es pantalla o tierra.

TRS también puede emplearse para salidas de auriculares estéreo, cables de inserción u otras configuraciones de señal. Esto genera confusión en algunos usuarios. La forma del conector no define por sí sola el formato de señal; siempre deben revisarse el manual y el propósito del cableado.

Audio balanceado frente a audio no balanceado

El audio no balanceado suele usar dos conductores: un conductor de señal y una tierra o pantalla. Este tipo de conexión es común en dispositivos de audio de consumo, guitarras, teclados, sistemas estéreo domésticos, cables RCA y muchos tendidos cortos. Es simple y económico, pero más vulnerable al ruido con la distancia.

El audio balanceado usa dos conductores de señal más una pantalla, lo que permite rechazar ruido en el extremo receptor. Por eso es más adecuado para entornos profesionales, comerciales y críticos donde la calidad de señal debe mantenerse estable.

Balanceado no significa estéreo

Un malentendido común es pensar que audio balanceado significa audio estéreo. En la mayoría de sistemas profesionales, una conexión balanceada normalmente transporta un canal mono. Los dos conductores de señal no son canal izquierdo y derecho; son versiones de polaridad opuesta de la misma señal.

El audio estéreo balanceado normalmente requiere dos canales balanceados, como izquierdo balanceado y derecho balanceado. Cada canal necesita sus propios conductores hot, cold y pantalla. Por eso los sistemas estéreo profesionales suelen usar dos cables XLR o dos conexiones TRS balanceadas.

Cuándo sigue siendo aceptable el audio no balanceado

El audio no balanceado no es automáticamente malo. Puede funcionar bien en conexiones cortas, dispositivos de consumo, señales de guitarra, sistemas domésticos y configuraciones simples donde la interferencia no es un problema importante. Muchos dispositivos están diseñados con entradas y salidas no balanceadas y pueden rendir bien si se instalan correctamente.

El problema aparece cuando los cables no balanceados son demasiado largos o pasan por entornos ruidosos. En esos casos pueden notarse zumbidos, ruidos o degradación de señal. El audio balanceado es la solución preferida cuando importan la longitud del cable, el control de ruido y la fiabilidad profesional.

Beneficios en sistemas de audio reales

Los beneficios del audio balanceado se vuelven claros en sistemas donde el audio debe permanecer limpio, estable e inteligible. Es especialmente importante para refuerzo de voz, producción musical, actuación en vivo, transmisión broadcast, conferencias y sistemas de sonido instalados.

Sonido más limpio en recorridos largos

El audio balanceado ayuda a conservar la calidad sonora en tendidos más largos al reducir el efecto de la interferencia externa. Esto es útil cuando los micrófonos están lejos de las mesas, los racks están separados de salas de control o las líneas deben atravesar paredes, techos, escenarios o salas técnicas.

Una transmisión más limpia implica menos zumbido de fondo, menos problemas de ruido y mejor rendimiento general. En aplicaciones de voz mejora la inteligibilidad; en música ayuda a conservar detalle y rango dinámico.

Mayor fiabilidad en instalaciones complejas

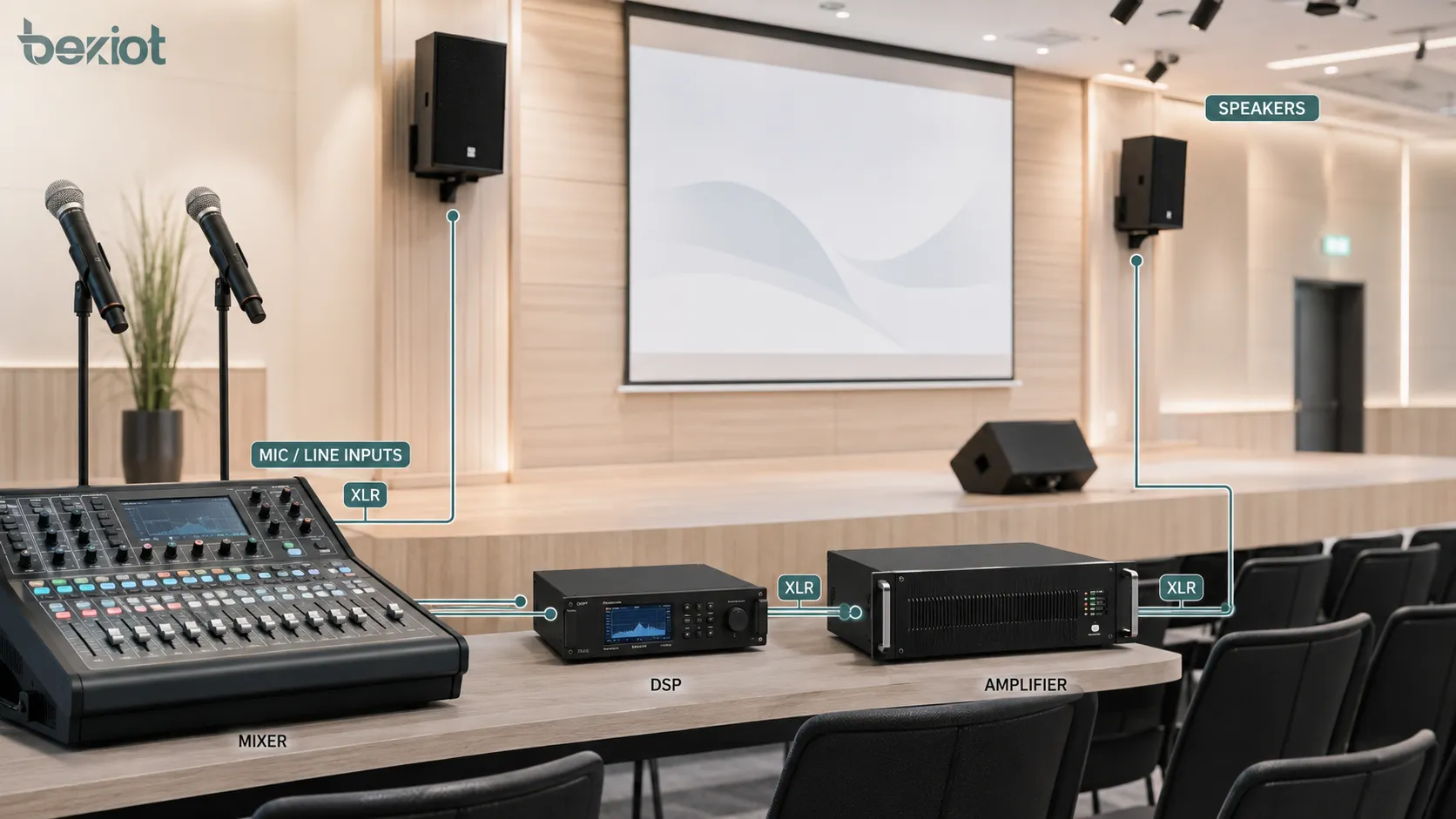

Los sistemas AV comerciales y profesionales suelen incluir muchos equipos conectados entre sí. Mezcladores, procesadores DSP, amplificadores, receptores inalámbricos, controladores de paging, sistemas de conferencia y grabadores pueden compartir el mismo entorno técnico. El audio balanceado reduce el riesgo de que un tramo de cable se convierta en un problema de ruido.

Esta fiabilidad es valiosa en instalaciones permanentes donde el acceso de servicio puede ser limitado después de la construcción. Un cableado balanceado bien diseñado reduce futuras tareas de diagnóstico y favorece una operación estable con el tiempo.

Mejor compatibilidad con flujos profesionales

Los flujos profesionales suelen construirse sobre rutas de señal balanceadas. Los micrófonos alimentan preamplificadores balanceados, los mezcladores envían salidas balanceadas, los procesadores reciben señales balanceadas de nivel de línea y los amplificadores aceptan entradas balanceadas. Usar audio balanceado en toda la cadena mantiene un estándar técnico coherente.

Esto también facilita la expansión del sistema. Cuando se añade equipo nuevo, las interfaces balanceadas tienen más probabilidades de integrarse sin problemas con la infraestructura de audio profesional existente.

Dónde se utiliza habitualmente

El audio balanceado aparece en muchas industrias porque la necesidad de transmitir sonido fiable no se limita a la producción musical. Cualquier entorno que requiera audio claro a distancia puede beneficiarse de un diseño de señal balanceada.

Estudios de grabación y producción musical

Los estudios usan audio balanceado en micrófonos, preamplificadores, interfaces, patch bays, controladores de monitores, procesadores externos y monitores de estudio. Como los estudios requieren bajo ruido y captura precisa, las conexiones balanceadas son esenciales en la mayoría de cadenas profesionales.

En grabación, incluso pequeñas cantidades de ruido pueden notarse durante mezcla y masterización. El cableado balanceado protege la señal antes de que llegue al grabador, a la estación de audio digital o al equipo de procesamiento.

Sonido en vivo y recintos de actuación

Los sistemas de directo dependen mucho del audio balanceado porque los escenarios suelen tener cables largos, iluminación de alta potencia, amplificadores, sistemas inalámbricos, pantallas LED y muchas otras fuentes potenciales de ruido. Las líneas de micrófono, mangueras, stage boxes y entradas de mezcla suelen ser balanceadas.

El audio balanceado ayuda a mantener calidad estable en conciertos, conferencias, teatro, servicios religiosos y eventos públicos. También permite a los técnicos construir sistemas más grandes sin quedar limitados por distancias de cable muy cortas.

Broadcast, conferencias y AV instalado

Estudios de broadcast, salas de reuniones, tribunales, aulas, centros de control y espacios AV corporativos usan audio balanceado para micrófonos, sistemas DSP, mezcladores, grabadores y amplificadores. La transmisión clara de voz es especialmente importante en estos entornos.

En AV instalado, el audio balanceado suele pasar por conductos, racks, placas de pared y espacios de techo. Una selección y terminación correctas del cable ayudan a que el sistema permanezca silencioso y mantenible después de la instalación.

Megafonía y sonido comercial

Sistemas de megafonía, música ambiental, paging, transporte, centros comerciales, escuelas, hospitales y sitios industriales pueden usar audio balanceado de nivel de línea entre controladores, mezcladores, procesadores y amplificadores.

Aunque la distribución a altavoces puede usar otro formato, como líneas de baja impedancia o tensión constante, el audio balanceado sigue siendo valioso en la ruta frontal donde se requiere transmisión limpia de la fuente.

Notas importantes de instalación

El audio balanceado funciona mejor cuando toda la conexión está diseñada correctamente. Un cable balanceado conectado a una salida no balanceada puede no ofrecer rechazo total de ruido. Una salida balanceada conectada a una entrada mal cableada también puede causar ruido, pérdida de nivel o problemas de tierra.

Usar el tipo correcto de cable

Los cables balanceados de micrófono y nivel de línea deben usar par trenzado con blindaje. El par trenzado ayuda a que ambos conductores capten interferencia de forma similar, mientras la pantalla reduce ruido externo. La calidad del cable importa, especialmente en recorridos largos o entornos exigentes.

Usar cables al azar puede reducir el beneficio del audio balanceado. En instalaciones permanentes, la selección debe ajustarse al entorno, clasificación contra incendio, flexibilidad, necesidad de blindaje y método de conector o terminal.

Evitar errores de puesta a tierra

Una puesta a tierra incorrecta puede causar zumbidos, ruidos o bucles de tierra. El audio balanceado reduce muchos problemas de ruido, pero no hace que la tierra deje de ser importante. La pantalla debe conectarse según las recomendaciones del fabricante y las buenas prácticas profesionales.

En sistemas complejos pueden usarse transformadores de aislamiento, puesta a tierra correcta del rack, métodos de tierra en estrella o entradas diferenciales para resolver problemas difíciles. Levantar tierras al azar sin comprender el sistema puede crear riesgos de seguridad y fiabilidad.

Hacer coincidir bien los niveles de señal

Las conexiones balanceadas pueden transportar señales de nivel de micrófono o de nivel de línea. Una señal de micrófono es mucho más débil y suele requerir preamplificador. Una señal de línea es más fuerte y se usa entre mezcladores, procesadores y amplificadores.

Conectar un nivel incorrecto puede causar audio débil, distorsión, clipping o ruido. Antes de instalar, confirme si el equipo usa nivel de micrófono, línea, consumidor, profesional, audio analógico, audio digital AES u otro formato de señal.

Problemas típicos y cómo evitarlos

Muchos problemas de audio balanceado nacen de suposiciones incorrectas. Un cable puede tener el conector correcto pero el cableado equivocado. Un equipo puede tener conector TRS sin ofrecer salida balanceada. Un sistema puede usar conexiones balanceadas y aun así sufrir ruido por errores de tierra o instalación.

Confusión con conectores

TRS, TS, XLR, RCA y bloques terminales parecen sencillos, pero sirven para propósitos distintos. Un cable TRS no siempre es balanceado, y un conector XLR no siempre se usa para audio analógico. Los instaladores deben confirmar el tipo de señal en lugar de confiar solo en la apariencia.

Esto es especialmente importante en sistemas mixtos con equipos de consumo, equipos profesionales, portátiles, instrumentos, mezcladores, amplificadores y DSP conectados entre sí. Pueden necesitarse adaptadores, pero deben elegirse con cuidado para evitar pérdida de señal o ruido.

Conexiones de no balanceado a balanceado

A veces un dispositivo no balanceado debe conectarse a una entrada balanceada. Puede funcionar, pero el método de cableado importa. Un adaptador directo puede bastar en recorridos cortos, mientras que recorridos largos pueden requerir DI box, transformador aislador o balanceador activo.

Por ejemplo, conectar un portátil o reproductor multimedia a una mesa profesional suele funcionar mejor mediante una DI box o interfaz que convierta audio de consumo no balanceado en señal balanceada. Esto reduce zumbido y mejora la fiabilidad del sistema.

Terminación incorrecta de la pantalla

La terminación de la pantalla puede afectar el ruido. En muchos cables estándar, la pantalla se conecta en ambos extremos. En algunas instalaciones fijas se usan estrategias especiales de tierra para reducir bucles. El enfoque correcto depende del diseño del equipo y de las condiciones del sitio.

Desconectar pantallas al azar puede crear nuevos problemas. Si aparece zumbido o ruido, es mejor revisar toda la ruta de señal, distribución eléctrica, tierra, recorrido del cable y compatibilidad del equipo en lugar de cambiar cableado sin razón clara.

Cómo elegir entre balanceado y no balanceado

La elección depende de la longitud del cable, tipo de equipo, entorno de ruido, nivel de señal y requisitos de rendimiento. En audio profesional, el balanceado debería ser la opción predeterminada cuando el equipo lo admite. En sistemas de consumo simples con cables cortos, lo no balanceado puede ser aceptable.

Elegir balanceado para usos profesionales o largos

El audio balanceado es la mejor opción para cables de micrófono, sistemas de escenario, audio de rack a rack, salas de conferencia, AV instalado, broadcast, megafonía y cualquier conexión que pueda pasar cerca de fuentes de ruido eléctrico.

También es la opción más segura cuando el sistema puede crecer en el futuro. Una infraestructura balanceada da más flexibilidad a integradores y reduce la posibilidad de ruido cuando cambian las ubicaciones de equipos.

Usar no balanceado solo donde encaja

El audio no balanceado sigue siendo útil para conexiones cortas entre dispositivos de consumo, instrumentos, reproductores multimedia, pequeños mezcladores y equipos de escritorio. Es simple y está muy extendido. La clave es mantener cables cortos y evitar fuentes de alimentación, dimmers, motores o cables de alta corriente.

Cuando una fuente no balanceada debe alimentar un sistema profesional balanceado, conviene considerar equipos de conversión. DI boxes, interfaces de audio, transformadores aisladores o convertidores de línea adecuados pueden hacer la cadena más limpia y fiable.

FAQ

¿Qué significa audio balanceado?

El audio balanceado es un método para enviar audio por dos conductores de señal con polaridad opuesta más una pantalla. El receptor compara ambas líneas y rechaza el ruido que aparece por igual en las dos, ayudando a mantener una señal más limpia.

¿El audio balanceado es mejor que el no balanceado?

Suele ser mejor para tendidos largos, equipos profesionales y entornos con ruido eléctrico porque ofrece mayor rechazo de interferencias. El audio no balanceado puede funcionar bien en conexiones cortas de consumo o instrumentos cuando la interferencia no es un problema importante.

¿Audio balanceado significa estéreo?

No. Una conexión balanceada normalmente transporta un canal mono. Las líneas hot y cold no son canales izquierdo y derecho. El estéreo balanceado requiere dos canales balanceados separados, uno para izquierda y otro para derecha.

¿Qué conectores se usan para audio balanceado?

Los conectores más comunes son XLR y TRS. Los sistemas AV comerciales fijos también pueden usar bloques terminales o conectores multipin. El conector por sí solo no garantiza operación balanceada, por lo que deben revisarse las especificaciones del equipo.

¿Puedo conectar una salida no balanceada a una entrada balanceada?

Sí, pero el cableado o método de conversión correcto es importante. En recorridos cortos puede funcionar un adaptador. En recorridos largos o sistemas profesionales, una DI box, transformador aislador o convertidor activo suele ser mejor para reducir ruido y problemas de nivel.

¿Por qué el audio balanceado reduce el ruido?

Reduce el ruido porque la interferencia suele captarse por igual en ambos conductores. La entrada receptora rechaza ese ruido común y conserva la diferencia entre los conductores, que contiene la señal de audio original.
