La entrada de contacto seco es una interfaz de señal que detecta si un interruptor externo, relé, pulsador, contacto de sensor o salida de alarma está abierto o cerrado, sin recibir tensión externa de ese dispositivo. Se utiliza ampliamente en automatización industrial, gestión de edificios, sistemas de seguridad, interfaces de alarma contra incendios, control de accesos, supervisión de ascensores, control HVAC y monitorización remota de equipos.

En muchos sistemas de control, la entrada de contacto seco ofrece una forma sencilla y fiable de convertir eventos físicos en señales digitales de estado. En lugar de transmitir datos complejos, el dispositivo conectado solo cambia el estado del contacto. Después, el controlador, PLC, panel de alarma, gateway o módulo de monitorización lee ese estado y activa la acción requerida.

Significado básico de un contacto libre de tensión

Un contacto seco también se denomina contacto libre de tensión o contacto libre de potencial. Esto significa que el propio contacto no entrega alimentación, tensión ni una salida eléctrica activa. Se comporta como una conexión mecánica simple que puede estar abierta o cerrada.

Por ejemplo, una salida de relé dentro de un sensor puede cerrarse cuando se detecta movimiento, cuando se abre una puerta o cuando se activa una alarma. El contacto del relé no envía tensión por sí mismo. El dispositivo receptor suministra internamente una pequeña tensión de detección o corriente de sensado, y luego determina si el circuito está abierto o cerrado.

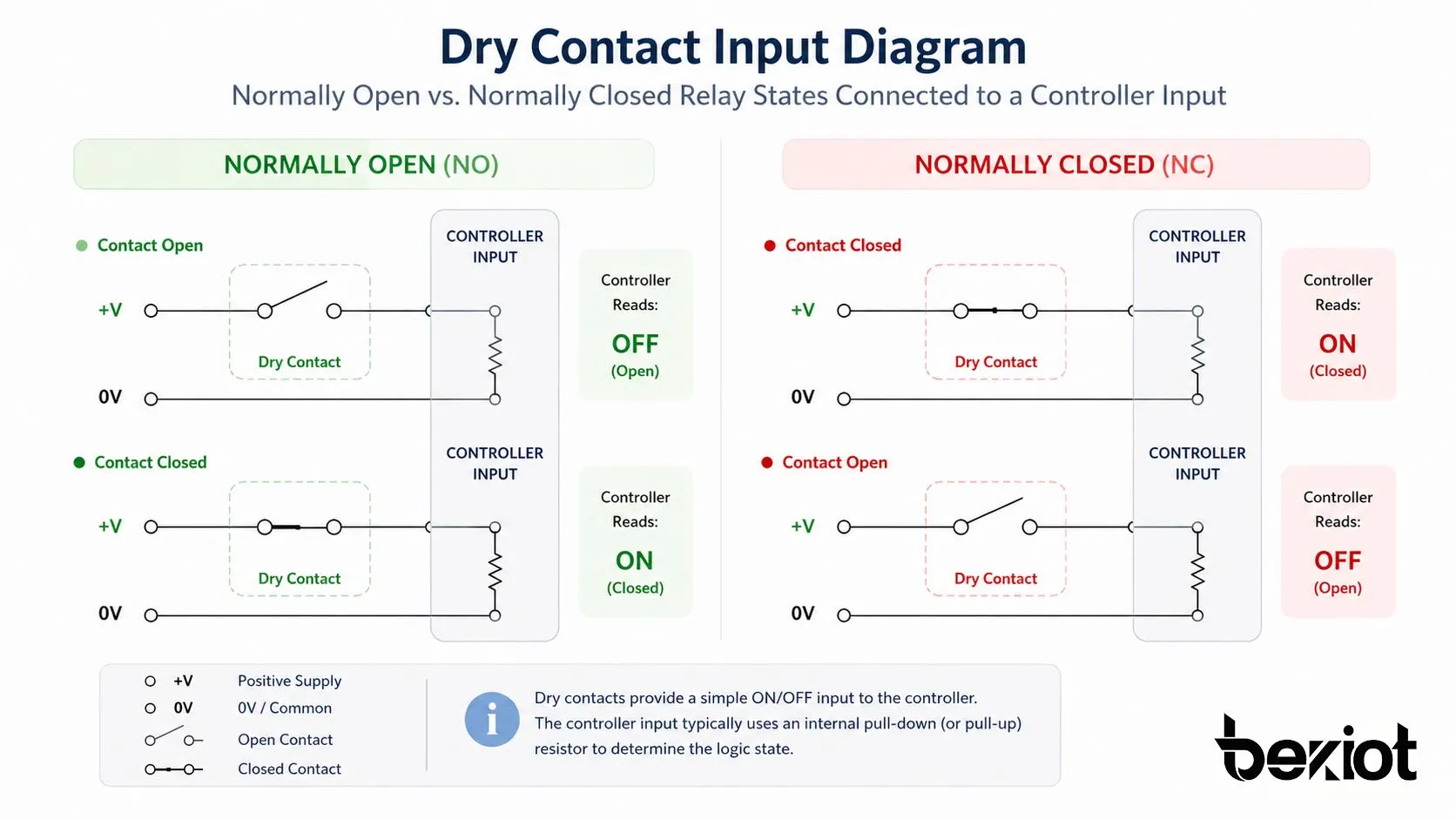

Lógica normalmente abierta y normalmente cerrada

La entrada de contacto seco suele admitir dos estados de contacto: normalmente abierto y normalmente cerrado. Un contacto normalmente abierto permanece desconectado en su estado predeterminado y se cierra cuando ocurre un evento. Un contacto normalmente cerrado permanece conectado en su estado predeterminado y se abre cuando ocurre un evento.

Esta lógica es importante para el diseño del sistema. El cableado normalmente abierto se usa a menudo para disparos de eventos sencillos, mientras que el cableado normalmente cerrado es común en supervisión de seguridad, porque en algunas configuraciones puede ser más fácil detectar una rotura de cable o un fallo del contacto.

Cómo funciona en un circuito de control

Un terminal de entrada de contacto seco suele tener dos puntos de conexión. El dispositivo externo conecta un contacto de relé, contacto de interruptor, contacto magnético de puerta, contacto de alarma o pulsador entre estos terminales. Cuando el contacto se cierra, el circuito de entrada detecta continuidad. Cuando el contacto se abre, el circuito detecta desconexión.

El dispositivo receptor puede utilizar una resistencia interna de pull-up, una resistencia de pull-down, un optoacoplador o un circuito de detección de entrada para identificar el estado del contacto. El contacto externo no necesita proporcionar tensión, lo que ayuda a reducir la complejidad del cableado y mejora la compatibilidad entre sistemas diferentes.

Detección de señal en lugar de transmisión de potencia

El punto clave es que la entrada de contacto seco se usa para detectar estado, no para entregar potencia. No acciona directamente un motor, no alimenta una sirena, no enciende una lámpara ni opera una carga eléctrica pesada. Solo indica al controlador que una condición ha cambiado.

Una vez detectado el estado de la entrada, el sistema puede ejecutar una acción programada. Esto puede incluir enviar una alarma, iniciar un ventilador, abrir un relé de puerta, activar una notificación, registrar un evento, cambiar el modo de un dispositivo o reenviar una señal a una plataforma central.

Funciones clave para una integración fiable

La entrada de contacto seco sigue siendo popular porque es simple, económica y muy compatible con muchos dispositivos de campo. No requiere conversión de protocolos para la monitorización básica de eventos y, con el tipo de cable y los métodos de protección adecuados, a menudo puede cablearse a distancias relativamente largas.

Monitorización simple de estado encendido-apagado

La característica más importante es la detección binaria de estado. La entrada lee si un contacto está abierto o cerrado, por lo que es adecuada para alarmas, finales de carrera, botones de emergencia, interruptores de flotador, sensores de puerta, salidas de relé, contactos de fallo de equipo y muchos otros puntos de estado simples.

Esta simplicidad hace que la entrada de contacto seco sea útil tanto en sistemas antiguos como modernos. Los equipos heredados basados en relés a menudo pueden conectarse a gateways modernos, PLC, controladores BMS o plataformas de monitorización remota sin sustituir el dispositivo de campo original.

Aislamiento eléctrico y protección del sistema

Muchos módulos de entrada de contacto seco están diseñados con funciones de aislamiento, como optoaislamiento o circuitos de entrada de baja tensión separados. Esto ayuda a reducir el riesgo de interferencias entre sistemas diferentes y protege el controlador frente a influencias eléctricas no deseadas.

Sin embargo, una entrada de contacto seco no debe confundirse con una entrada universal de alta tensión. Si la entrada está diseñada solo para contactos libres de tensión, aplicar tensión externa puede dañar el equipo. Los instaladores siempre deben comprobar el tipo de entrada, la tensión nominal, el diagrama de cableado y las instrucciones del fabricante antes de conectar el cableado de campo.

Configuración flexible de disparo

En el software, la entrada de contacto seco normalmente puede configurarse para distintos modos de disparo. El sistema puede tratar el cierre del contacto como una alarma, la apertura del contacto como una alarma, o ambos cambios de estado como eventos registrables. Algunos dispositivos también ofrecen retardo, antirrebote, disparo por flanco, conteo de pulsos o lógica de enclavamiento.

Los ajustes de antirrebote y retardo son especialmente útiles cuando los interruptores mecánicos producen señales inestables durante un movimiento rápido del contacto. Sin filtrado, el controlador puede detectar varios cambios rápidos en lugar de un único evento limpio.

Tipos de interfaz comunes y consideraciones de cableado

El cableado de una entrada de contacto seco es directo, pero una planificación correcta sigue siendo importante. Una conexión simple de dos hilos puede bastar para un interruptor básico, mientras que las aplicaciones de seguridad pueden requerir circuitos supervisados, resistencias de fin de línea, cables apantallados o detección de fallos.

Conexión de contacto de dos hilos

El método de cableado más común utiliza dos hilos entre el contacto externo y el terminal de entrada. Cuando el contacto externo se cierra, el circuito de entrada se completa. Cuando el contacto se abre, el circuito de entrada se interrumpe.

Este método es fácil de desplegar y adecuado para muchos puntos básicos de monitorización. Se utiliza habitualmente en pulsadores, salidas de relé, interruptores de nivel de agua, contactos de puerta, contactos de estado de máquina y contactos de alarma sencillos.

Entrada supervisada con resistencia de fin de línea

Algunos sistemas de seguridad e incendio utilizan circuitos de entrada supervisados. En lugar de detectar solo estados abiertos o cerrados, el controlador monitoriza la resistencia del circuito. Esto permite al sistema distinguir entre estado normal, estado de alarma, cortocircuito y rotura de cable.

Los valores de la resistencia de fin de línea deben coincidir con el diseño del controlador. Valores incorrectos, cableado deficiente o tipos de circuito mezclados pueden causar falsas alarmas o fallos de supervisión. En aplicaciones reguladas de incendio y seguridad de vida, la instalación debe seguir los códigos locales y el método de cableado certificado por el fabricante del equipo.

Dónde se utiliza comúnmente esta interfaz

La entrada de contacto seco se usa ampliamente porque muchos dispositivos pueden proporcionar una salida de relé o un contacto de interruptor. No se limita a una sola industria. El mismo principio básico aparece en plantas industriales, edificios inteligentes, instalaciones de transporte, emplazamientos energéticos, campus, almacenes, hoteles, hospitales e infraestructuras públicas.

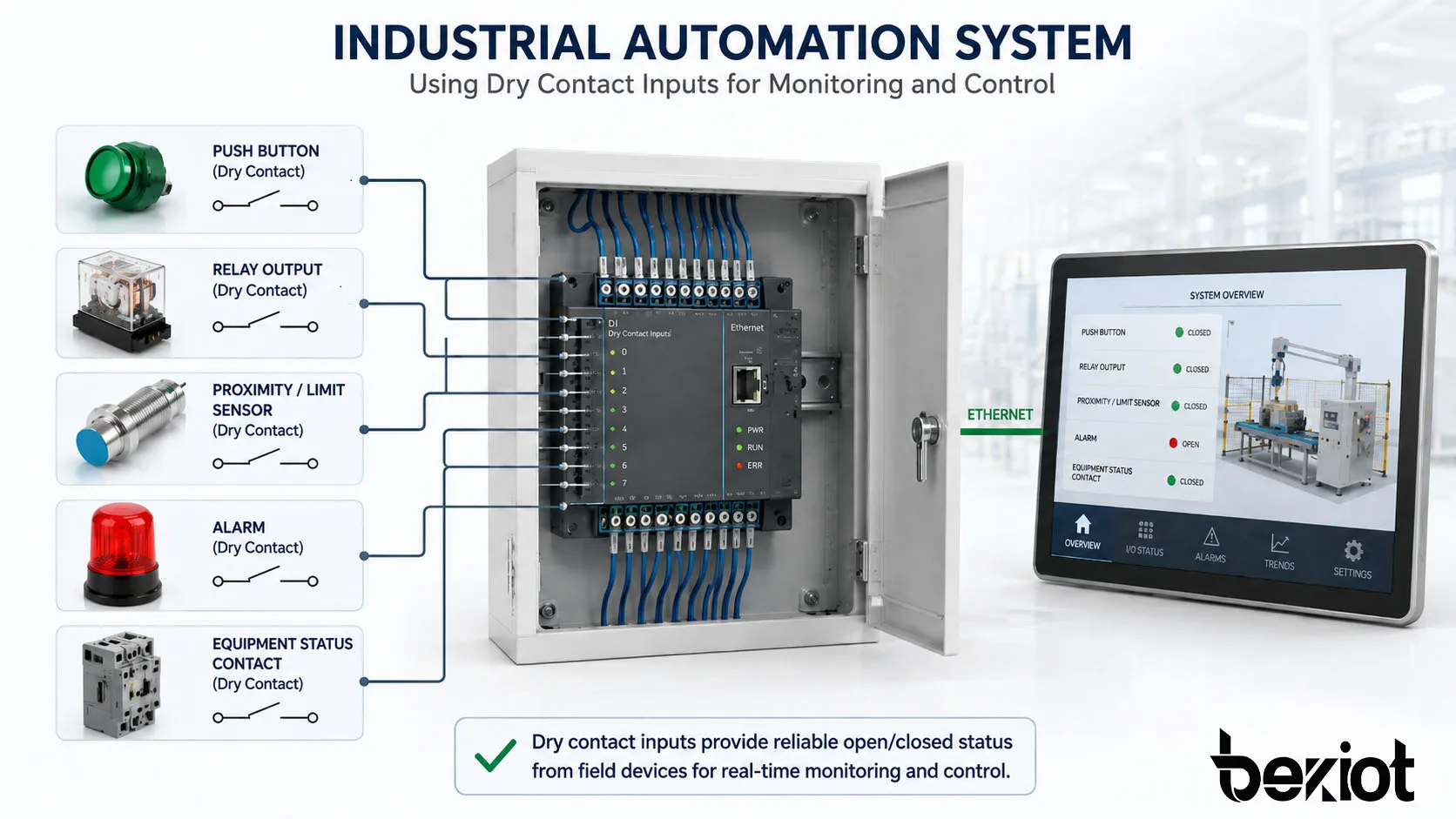

Automatización industrial y monitorización de equipos

En entornos industriales, la entrada de contacto seco se utiliza a menudo para monitorizar el estado de marcha de máquinas, alarmas de fallo, realimentación de parada de emergencia, finales de carrera, presostatos, interruptores de nivel, relés de alarma de temperatura y contactos de estado de sistemas eléctricos.

Estas señales pueden conectarse a PLC, RTU, gateways SCADA, ordenadores industriales o módulos remotos de E/S. Una vez recopiladas, el sistema puede mostrar el estado del equipo, activar alarmas, registrar eventos de mantenimiento o apoyar lógica de control automático.

Gestión de edificios y sistemas HVAC

En la automatización de edificios, la entrada de contacto seco puede utilizarse para estado de ventiladores, fallo de bombas, alarma de filtro, detección de fugas de agua, realimentación de compuertas de humo, interruptores de ocupación, estado de ascensores, posición de puertas de acceso y señales de gestión energética.

Como muchos dispositivos de edificio siguen ofreciendo salidas de relé, la entrada de contacto seco es útil para conectar equipos electromecánicos tradicionales a plataformas BMS modernas. Permite monitorización centralizada sin exigir que cada dispositivo admita el mismo protocolo de comunicación.

Seguridad, control de accesos y sistemas de alarma

Los sistemas de seguridad usan con frecuencia entradas de contacto seco para contactos magnéticos de puerta, salidas de relé de detectores de movimiento, botones de pánico, interruptores antisabotaje, alarmas de intrusión, estado de portones y realimentación de eventos de control de acceso.

En estos sistemas, la velocidad de respuesta y la fiabilidad son importantes. La entrada debe configurarse con la lógica NO o NC correcta, y el cableado debe protegerse frente a desconexiones accidentales, interferencias o manipulaciones no autorizadas cuando sea necesario.

Comunicación, notificación y control remoto

La entrada de contacto seco también puede conectar eventos físicos con sistemas de comunicación. Por ejemplo, un relé de alarma puede activar un gateway de notificación IP, un controlador de megafonía, un sistema de alarma por voz, un módulo SMS, un dispositivo de monitorización remota o una plataforma de despacho.

Esto hace que la entrada de contacto seco sea útil en proyectos donde equipos antiguos deben conectarse a flujos de comunicación digitales. Una salida de relé sencilla de un dispositivo de campo puede convertirse en un disparador para llamadas de voz, mensajes de difusión, alertas visuales, registros de eventos o tickets de mantenimiento remoto.

Beneficios para diseñadores de sistemas

El valor de la entrada de contacto seco no es solo su simplicidad técnica. También ayuda a los diseñadores de sistemas a integrar de forma práctica diferentes marcas, distintas generaciones de equipos y diversas plataformas de control.

Alta compatibilidad entre dispositivos

Como la señalización de contacto seco se basa en estados de contacto abiertos y cerrados, puede funcionar en muchas categorías de productos. Un sensor, relé, controlador, panel de alarma o salida de máquina no necesita hablar el mismo protocolo digital que el sistema receptor.

Esto es especialmente útil en proyectos de modernización. En lugar de sustituir todo el equipo heredado, los integradores pueden usar módulos de entrada de contacto seco para recoger señales de estado importantes e incorporarlas a una plataforma de gestión más nueva.

Baja complejidad y mantenimiento sencillo

El cableado de contacto seco es más fácil de entender que muchas interfaces de comunicación de datos. Los técnicos a menudo pueden probar el estado del contacto con herramientas básicas, verificar la continuidad del cableado e identificar si el problema proviene del dispositivo de campo, del cable o del módulo de entrada.

Para los equipos de mantenimiento, esta simplicidad reduce el tiempo de diagnóstico. También facilita la documentación, porque cada punto de entrada puede etiquetarse según su función física, como “fallo de bomba”, “puerta abierta”, “alarma activa” o “botón de llamada manual”.

Disparo fiable de eventos

La entrada de contacto seco es adecuada para disparos de eventos fiables cuando el cableado, la capacidad del contacto y los ajustes de entrada están correctamente diseñados. Evita la necesidad de comunicación de software compleja cuando solo se debe detectar una condición simple.

En aplicaciones críticas, la fiabilidad puede mejorarse con cables apantallados, protección contra sobretensiones, lazos supervisados, puesta a tierra adecuada, ajustes de antirrebote y procedimientos claros de mantenimiento.

Comparación entre entrada de contacto seco y contacto húmedo

La diferencia principal entre contacto seco y contacto húmedo es si la señal de campo proporciona tensión. Un contacto seco no proporciona tensión; solo abre o cierra un circuito. Una entrada de contacto húmedo recibe una señal de tensión activa desde el dispositivo externo, como 12 V CC, 24 V CC u otro nivel nominal.

Esta diferencia importa durante la instalación. Conectar una señal húmeda energizada a una entrada de contacto seco puede dañar el circuito de entrada si el dispositivo no está diseñado para ello. Del mismo modo, conectar un contacto de relé seco a una entrada de contacto húmedo puede no funcionar si el circuito de entrada no recibe la tensión necesaria desde la fuente correcta.

Notas de selección y despliegue

Elegir el módulo de entrada de contacto seco correcto depende del entorno de aplicación, el número de puntos de entrada, la distancia de cableado, el tiempo de respuesta, los requisitos de supervisión y la plataforma de integración. Un interruptor interior simple puede necesitar solo un terminal básico, mientras que los sistemas industriales y exteriores pueden requerir mayor protección.

Comprobar las especificaciones antes del cableado

Antes de la instalación, confirme si la entrada es realmente de contacto seco, de contacto húmedo o configurable. El manual debe especificar tensión de entrada, corriente de sensado, método de aislamiento, longitud máxima de cable, tipo de terminal, lógica NO o NC admitida y diagrama de cableado recomendado.

Al conectarse a equipos de terceros, compruebe también la capacidad del contacto de relé en el lado de salida. Aunque la entrada de contacto seco suele utilizar una corriente de sensado pequeña, el contacto del relé debe seguir siendo adecuado para el circuito de entrada y el entorno operativo.

Considerar ruido, distancia y entorno

Los tendidos largos de cable, motores cercanos, líneas de alta tensión, exposición a rayos e interferencias electromagnéticas industriales pueden afectar la fiabilidad de la señal. El cable apantallado, la separación del cableado de potencia, la protección contra sobretensiones y una puesta a tierra adecuada ayudan a mejorar la estabilidad.

Los entornos exteriores o severos pueden requerir cajas de conexiones impermeables, terminales resistentes a la corrosión, prensaestopas e inspección periódica. En sistemas relacionados con seguridad, el cableado debe documentarse con claridad y probarse como parte del mantenimiento programado.

Asignar cada entrada a una acción clara del sistema

Una entrada de contacto seco solo es útil cuando el sistema receptor sabe qué hacer con la señal. Cada entrada debe tener un nombre claro, lógica de evento, prioridad de alarma, regla de notificación, método de restablecimiento y procedimiento de mantenimiento.

Por ejemplo, una entrada de “puerta forzada” puede activar una alarma de seguridad, mientras que una entrada de “fallo de bomba” puede notificar al personal de mantenimiento. Una entrada de “botón manual de emergencia” puede requerir escalado inmediato, registro del evento y enlace con vídeo o sistemas de megafonía.

Errores de diseño típicos que deben evitarse

Un error común es asumir que todas las entradas digitales son iguales. La entrada de contacto seco, la entrada de contacto húmedo, la entrada analógica, la entrada de pulsos y las interfaces de comunicación cumplen funciones distintas. Usar el tipo de entrada equivocado puede causar detección poco fiable o daños en el equipo.

Otro error es ignorar la lógica del contacto. Si se invierten los ajustes normalmente abierto y normalmente cerrado, el sistema puede mostrar una alarma durante la operación normal o no detectar un evento real. Es necesario etiquetado claro y pruebas de puesta en marcha antes de la entrega.

También es importante no sobrecargar el concepto de contacto seco. Una entrada de contacto seco no debe usarse como salida de alimentación, controlador de carga o sustituto de un protocolo de comunicación adecuado cuando se requieren datos detallados del dispositivo. Es más apropiada para detección simple de estados y eventos.

FAQ

¿La entrada de contacto seco es lo mismo que una entrada de relé?

Están estrechamente relacionadas, pero no siempre son idénticas. Una entrada de contacto seco suele recibir una señal de contacto de relé, pero también puede recibir señales de interruptores, botones, contactos magnéticos u otros contactos libres de tensión. El requisito clave es que el contacto conectado no aplique tensión externa salvo que la entrada esté diseñada para aceptarla.

¿Puedo conectar 24 V CC directamente a una entrada de contacto seco?

Solo si el manual del dispositivo indica claramente que la entrada acepta esa tensión o admite funcionamiento de contacto húmedo. Muchas entradas de contacto seco están diseñadas solo para contactos libres de tensión. Aplicar 24 V CC a una entrada solo seca puede dañar el circuito.

¿Cuál es la diferencia entre cableado normalmente abierto y normalmente cerrado?

El cableado normalmente abierto significa que el contacto está abierto en su estado predeterminado y se cierra cuando ocurre un evento. El cableado normalmente cerrado significa que el contacto está cerrado en su estado predeterminado y se abre cuando ocurre un evento. La elección correcta depende de la aplicación, los requisitos de seguridad ante fallos y la lógica de alarma.

¿Dónde se usa con más frecuencia la entrada de contacto seco?

Se usa comúnmente en sistemas PLC, automatización de edificios, paneles de alarma, control de accesos, equipos HVAC, máquinas industriales, estaciones de bombeo, sistemas de monitorización remota, botones de emergencia y gateways de notificación. Es especialmente útil cuando se necesita monitorizar un estado simple abierto o cerrado.

¿La entrada de contacto seco admite comunicación de datos?

No. La entrada de contacto seco solo detecta el estado del contacto. No puede transmitir datos detallados como valores de temperatura, diagnósticos de dispositivo, información de usuario o mensajes de red. Para intercambio detallado de datos, los sistemas suelen necesitar protocolos como Modbus, BACnet, SIP, MQTT, Ethernet/IP u otros métodos de comunicación.
