DTMF en banda es un método para enviar señales de teclado Dual-Tone Multi-Frequency como tonos audibles dentro del mismo flujo de audio que transporta la voz. Cuando una persona que llama pulsa una tecla como 1, 2, 3, * o #, el teléfono genera un par de tonos. En un sistema DTMF en banda, esos tonos viajan por el canal de voz igual que el audio de conversación normal.
DTMF se utiliza habitualmente en menús IVR, acceso a buzón de voz, entrada de PIN para conferencias, sistemas bancarios, control de acceso, enrutamiento de centros de llamadas, funciones de control remoto, sistemas de megafonía, sistemas de portero y líneas de atención. DTMF en banda es una de las formas más antiguas y sencillas de transmitir esos tonos, porque no requiere un canal de señalización separado.
En los sistemas VoIP y SIP modernos, DTMF en banda sigue apareciendo en muchos despliegues híbridos, especialmente cuando intervienen teléfonos analógicos, gateways PSTN, PBX heredadas, interfaces similares a fax, teléfonos de ascensor, porteros telefónicos y sistemas IVR antiguos. Sin embargo, debe usarse con cuidado, porque los códecs de compresión, la pérdida de paquetes, la cancelación de eco, la reducción de ruido y el procesamiento de audio pueden distorsionar los tonos y provocar fallos de reconocimiento.
¿Qué es DTMF en banda?
Definición y significado principal
DTMF en banda significa que los tonos DTMF se transmiten dentro de la ruta de audio normal de una llamada. Los tonos no se envían como mensajes SIP separados ni como paquetes RTP telephone-event independientes. Forman parte del mismo flujo multimedia que la voz del llamante. El sistema receptor detecta esos tonos escuchando el audio y decodificando sus frecuencias.
El significado principal es una transmisión de dígitos sencilla basada en audio. El teléfono o gateway genera los tonos, el canal de voz los transporta y el dispositivo o aplicación receptora los reconoce. Esto hace que DTMF en banda sea fácil de entender y compatible con muchos sistemas telefónicos tradicionales.
En telefonía analógica, DTMF en banda era natural porque la ruta de llamada era un circuito de audio. En telefonía IP, el método puede seguir funcionando, pero solo si el códec de voz y la ruta multimedia conservan los tonos DTMF con suficiente precisión para que el receptor los decodifique.
DTMF en banda envía los dígitos del teclado como tonos de audio reales dentro del flujo de voz, por lo que el sistema receptor debe detectar los tonos desde el audio de la llamada.
Por qué DTMF en banda sigue siendo importante
DTMF en banda sigue siendo importante porque muchos sistemas de comunicación deben interoperar con equipos telefónicos heredados. Gateways analógicos, troncales PSTN, intercomunicadores de puerta, teléfonos de emergencia de ascensor, sistemas IVR antiguos, plataformas de call center y dispositivos de control de acceso pueden esperar que los tonos DTMF lleguen como audio audible.
También resulta útil en entornos simples donde toda la ruta de llamada utiliza audio sin comprimir de alta calidad y no necesita una negociación de señalización DTMF separada. En esos casos, DTMF en banda puede ser directo y fiable.
No obstante, DTMF en banda no siempre es la mejor opción para rutas VoIP modernas comprimidas. Si el audio se comprime demasiado o se procesa mediante supresión de ruido, los tonos pueden dañarse. Por eso, los ingenieros suelen comparar DTMF en banda con métodos RTP telephone-event y SIP INFO al diseñar sistemas VoIP.

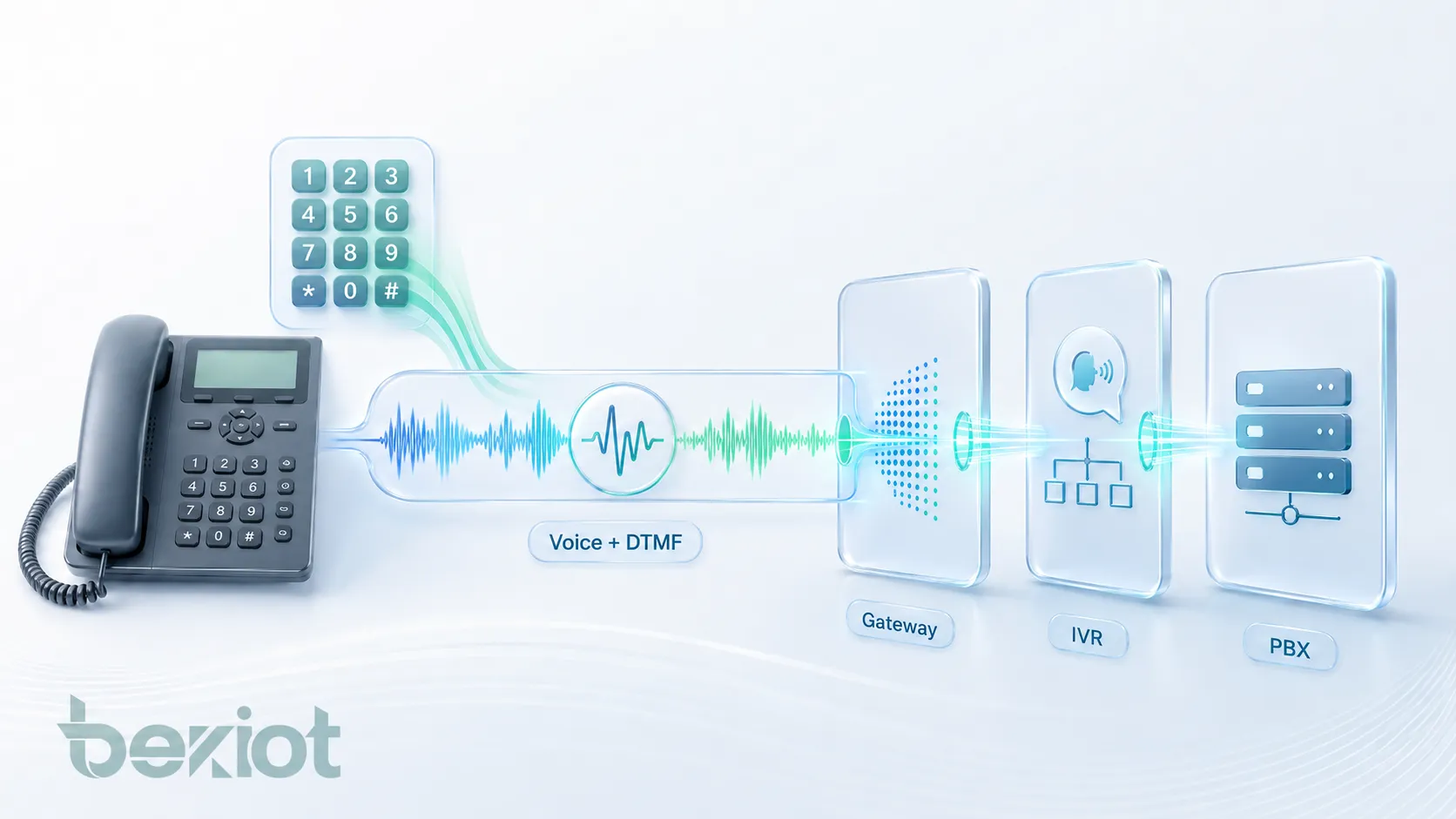

Cómo funciona DTMF en banda
Generación de señal de doble tono
DTMF utiliza dos frecuencias de audio simultáneas para cada dígito del teclado. Un tono procede de un grupo de baja frecuencia y el otro de un grupo de alta frecuencia. La combinación identifica la tecla pulsada. Por ejemplo, cada tecla numérica tiene su propio par único de tonos.
Cuando el usuario pulsa una tecla, el teléfono genera el par de tonos correspondiente durante un breve intervalo. El dispositivo receptor escucha esos pares y los traduce de nuevo a dígitos. Así, los sistemas pueden interpretar la entrada del usuario sin necesitar una interfaz visual de teclado en el lado receptor.
DTMF en banda depende de que la ruta de audio conserve estos tonos con precisión. Si la duración, la frecuencia, el volumen o la forma de onda del tono se distorsionan, el decodificador receptor puede perder el dígito o detectar un dígito incorrecto.
Transmisión por el canal de voz
En una llamada DTMF en banda, los tonos generados viajan por el mismo flujo multimedia que la voz. En sistemas analógicos, esto significa que los tonos viajan por el circuito de audio telefónico. En sistemas VoIP, los tonos son codificados por el códec de voz y transportados como paquetes de audio.
Si el códec es suficientemente transparente, los tonos DTMF siguen siendo reconocibles. Códecs como G.711 suelen ser más adecuados para DTMF en banda porque conservan el audio de forma más directa. Los códecs muy comprimidos o de bajo bitrate pueden dañar la calidad del tono y reducir la fiabilidad de detección.
El canal de audio también puede pasar por gateways, servidores multimedia, SBC, canceladores de eco, transcodificadores, grabadores y plataformas IVR. Cada paso puede afectar a la calidad del tono si no está configurado correctamente.
Recepción y detección de tonos
El lado receptor debe detectar los tonos DTMF desde el flujo de audio. Esto puede ocurrir en un servidor IVR, PBX, plataforma de buzón de voz, gateway, controlador de acceso, puente de conferencia o servidor de aplicaciones. El detector analiza el audio e identifica qué pares de tonos están presentes.
La detección requiere suficiente duración de tono, equilibrio correcto de frecuencias, volumen adecuado e interferencia de fondo limitada. Si el usuario habla mientras pulsa teclas, si la llamada tiene ruido o si el procesamiento de audio modifica el tono, la detección puede volverse menos fiable.
Una buena detección DTMF debe rechazar falsos positivos procedentes del habla y reconocer con precisión los tonos reales del teclado. Este equilibrio es importante porque algunos sonidos de voz pueden contener componentes de frecuencia parecidos a tonos.
Ejemplo de flujo de llamada
Un ejemplo común es un menú IVR. Una persona llama a un número de servicio y escucha “pulse 1 para ventas, pulse 2 para soporte”. La persona pulsa 2. El teléfono genera el par de tonos DTMF del dígito 2. Los tonos viajan dentro del flujo de audio. El IVR detecta el tono y enruta la llamada a la cola de soporte.
En un ejemplo de control de acceso, una persona puede introducir un PIN mediante el teclado del teléfono. El sistema de acceso detecta los dígitos DTMF en banda y decide si desbloquea una puerta, abre una barrera o acepta un comando de control.
En ambos casos, el sistema solo funciona si toda la ruta de audio conserva los tonos con la claridad suficiente para que el decodificador receptor los reconozca.
Características técnicas de DTMF en banda
Transmisión basada en audio
La característica definitoria de DTMF en banda es la transmisión basada en audio. El dígito no se transporta como un evento de datos separado, sino como un sonido. Esto facilita el uso del método con sistemas que entienden tonos de audio.
La transmisión basada en audio es especialmente útil cuando el dispositivo receptor está diseñado para detección de tonos de estilo analógico. Muchos sistemas heredados, controladores sencillos y plataformas IVR tradicionales pueden reconocer DTMF desde la ruta de audio.
La misma característica también crea la principal limitación. Como los tonos se tratan como audio, cualquier cosa que modifique el audio puede afectar a la señal DTMF.
Sin canal de señalización separado
DTMF en banda no requiere un canal de señalización separado para los dígitos. La llamada no necesita enviar mensajes SIP INFO ni paquetes RTP telephone-event. Los tonos se incrustan directamente en el flujo multimedia.
Esto puede simplificar la interoperabilidad con sistemas antiguos. Si el receptor escucha el audio de la llamada, puede detectar el dígito sin soporte especial para métodos de señalización fuera de banda.
Sin embargo, la falta de un canal de señalización separado también significa que el lado receptor debe depender de la detección de audio en lugar de un evento digital limpio. Esto puede reducir la fiabilidad en entornos VoIP comprimidos.
Sensibilidad al códec
DTMF en banda es sensible al comportamiento del códec. Los códecs diseñados para comprimir voz humana pueden no conservar perfectamente los tonos DTMF. Pueden distorsionar frecuencias, modificar duración, reducir volumen o introducir artefactos.
G.711 suele preferirse cuando se debe usar DTMF en banda porque conserva la forma de onda de audio con más transparencia que muchos códecs de bajo bitrate. Códecs como G.729 u otros códecs comprimidos pueden causar detección DTMF poco fiable en algunos despliegues.
La elección del códec es, por tanto, una de las consideraciones técnicas más importantes para DTMF en banda.
Requisitos de temporización y duración
La detección DTMF depende de la temporización. Si el tono es demasiado corto, el receptor puede no reconocerlo. Si los dígitos se envían demasiado rápido, el receptor puede perder uno o fusionarlos. Si el tono es demasiado largo, puede causar detección repetida según el decodificador.
Teléfonos, gateways y sistemas IVR pueden permitir configurar la duración del tono DTMF y el retardo entre dígitos. Una temporización adecuada mejora el reconocimiento, especialmente cuando la ruta de llamada incluye gateways o procesamiento de audio.
La temporización debe probarse con el sistema receptor real, porque distintas plataformas IVR y controladores pueden tener tolerancias diferentes.
Volumen y nivel de señal
Los tonos DTMF deben llegar a un nivel adecuado. Si el tono es demasiado bajo, el detector puede perderlo. Si es demasiado alto, puede recortarse o distorsionarse. El ruido de fondo y el eco también pueden interferir con la detección.
Gateways e interfaces analógicas pueden incluir ajustes de ganancia que afectan al nivel del tono DTMF. Una ganancia incorrecta puede crear problemas intermitentes en los que algunos dígitos se detectan y otros no.
Un DTMF en banda fiable requiere una planificación correcta del nivel de audio en toda la ruta de llamada.
Compatibilidad con sistemas analógicos y PSTN
DTMF en banda es naturalmente compatible con muchos sistemas analógicos y PSTN porque esos sistemas fueron diseñados para transportar tonos de audio. Cuando los sistemas VoIP se conectan a troncales analógicas o gateways PSTN, DTMF en banda puede ser necesario o generarse en el límite del gateway.
En redes híbridas, los gateways pueden convertir entre DTMF en banda y formatos RTP telephone-event. Por ejemplo, el lado VoIP puede usar eventos telefónicos RFC 4733, mientras que el lado analógico recibe tonos audibles regenerados.
Esta conversión ayuda a unir tecnologías de comunicación antiguas y nuevas, pero debe configurarse cuidadosamente.

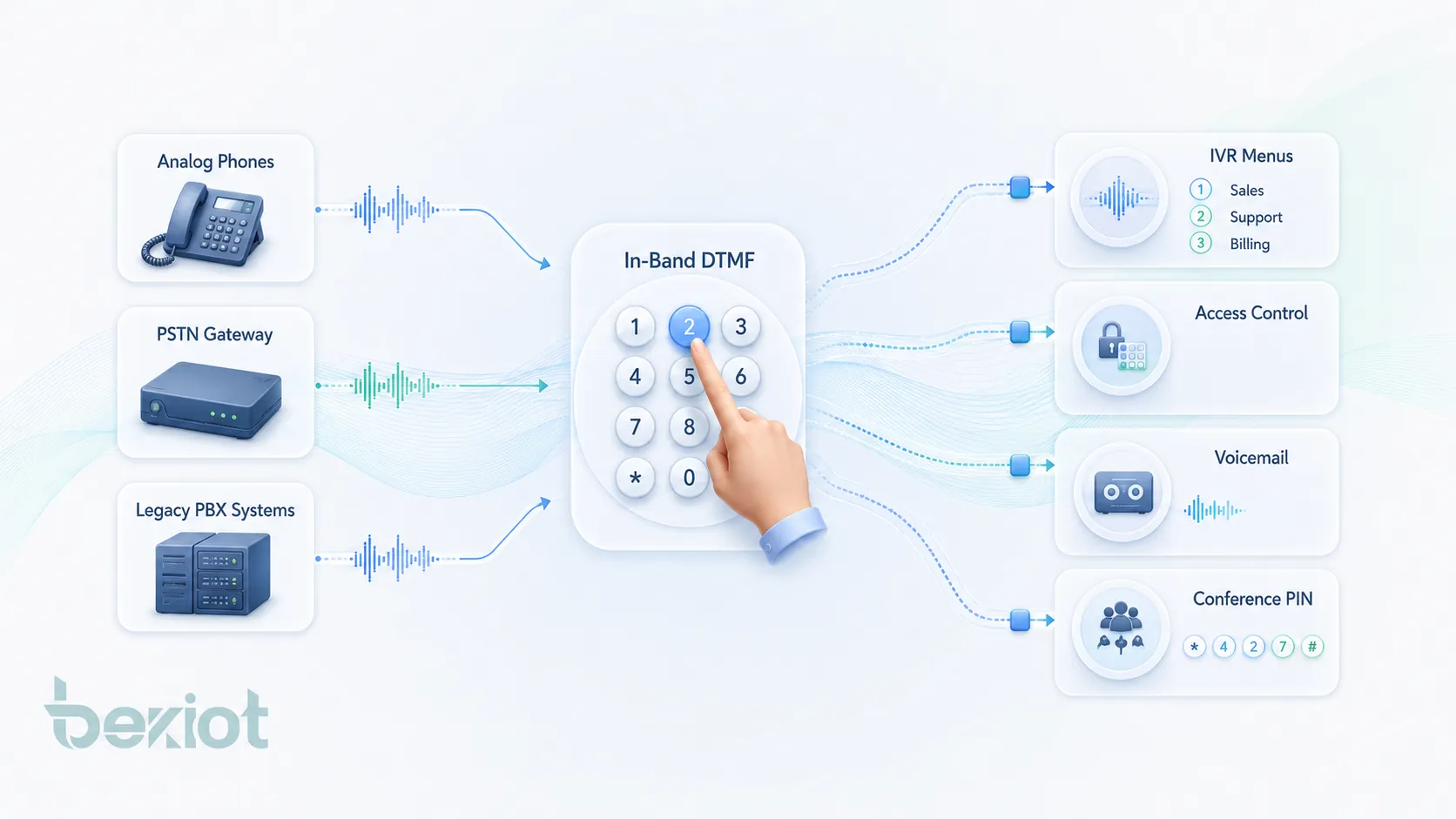

Ventajas de audio de DTMF en banda
Compatibilidad de audio sencilla
La principal ventaja de audio de DTMF en banda es la compatibilidad sencilla con sistemas que ya procesan audio. Como los dígitos son tonos audibles, el sistema receptor solo necesita capacidad de detección de tonos. No necesita entender SIP INFO, negociación SDP ni cargas RTP telephone-event.
Esto hace que DTMF en banda sea útil para PBX heredadas, adaptadores analógicos, sistemas de acceso y plataformas IVR antiguas. Puede ayudar a mantener compatibilidad durante la migración de telefonía tradicional a VoIP.
En entornos donde la ruta de audio es limpia y no comprimida, DTMF en banda puede funcionar de manera fiable.
Encaje natural con interfaces analógicas
Las interfaces de telefonía analógica están diseñadas alrededor del audio. DTMF en banda encaja de forma natural porque los tonos pasan por el mismo circuito que la voz. Teléfonos analógicos, gateways analógicos y dispositivos conectados a PSTN pueden generar y detectar estos tonos sin señalización de paquetes separada.
Esto es útil en despliegues mixtos donde siguen usándose endpoints analógicos. Por ejemplo, un portero analógico, un teléfono de ascensor o una PBX heredada puede requerir tonos audibles para controlar menús o funciones.
El beneficio es mayor cuando la compatibilidad analógica es más importante que la optimización VoIP moderna.
Sin dependencia del soporte de señalización
DTMF en banda puede funcionar incluso cuando la ruta de señalización no soporta eventos DTMF separados. Si un dispositivo o troncal no soporta SIP INFO ni negociación RTP telephone-event, los tonos de audio aún pueden pasar.
Esto puede ayudar en conexiones básicas, gateways antiguos o sistemas con soporte de funciones limitado. El sistema receptor todavía puede interpretar dígitos si los tonos permanecen intactos.
Sin embargo, esta ventaja no debe ocultar las limitaciones de fiabilidad. No depender de señalización es útil, pero la calidad del medio se vuelve más importante.
Resolución de problemas más fácil al escuchar
DTMF en banda a veces puede identificarse más fácilmente durante el diagnóstico porque los tonos son audibles. Un técnico puede escuchar una grabación de llamada o flujo multimedia y confirmar si los tonos están presentes.
Esto difiere de los métodos fuera de banda, donde los dígitos pueden enviarse como eventos separados que no se oyen en el audio. Para diagnóstico básico en campo, los tonos audibles ayudan a confirmar si el teléfono generó DTMF.
Una resolución más detallada todavía requiere revisar códecs, capturas de paquetes, registros de gateway, ajustes de detección IVR y niveles de audio.
DTMF en banda frente a otros métodos DTMF
DTMF en banda frente a RTP Telephone-Event
RTP telephone-event, asociado comúnmente con RFC 2833 y su sucesor RFC 4733, envía dígitos DTMF como eventos RTP en lugar de tonos de audio ordinarios. La información del dígito viaja por la ruta multimedia, pero se representa como un evento estructurado en lugar de audio de voz codificado.
Este método suele preferirse en VoIP porque se ve menos afectado por la compresión de voz. El sistema no necesita que el códec conserve la forma de onda del tono. En su lugar, envía una representación digital del dígito, la duración y la información del evento.
DTMF en banda es más simple para sistemas basados en audio, mientras que RTP telephone-event suele ser más fiable en redes de voz IP comprimidas.
DTMF en banda frente a SIP INFO
SIP INFO envía información DTMF mediante señalización SIP durante una sesión activa. En lugar de colocar el dígito en la ruta de audio, el endpoint envía un mensaje INFO que lleva la información del dígito al sistema receptor.
SIP INFO puede evitar la distorsión del códec de audio porque el dígito no se transmite como audio. Sin embargo, depende del soporte de la ruta de señalización y de la interoperabilidad. Distintas plataformas pueden implementar SIP INFO DTMF de forma diferente, por lo que debe probarse la compatibilidad.
DTMF en banda se basa en medios, RTP telephone-event se basa en eventos RTP y SIP INFO se basa en señalización. Elegir el método adecuado depende del soporte de endpoints, gateways, troncales, requisitos IVR y diseño de red.
DTMF en banda frente a DTMF fuera de banda
DTMF fuera de banda significa que el dígito se envía fuera del audio normal de voz. RTP telephone-event y SIP INFO son ejemplos comunes. El objetivo es evitar depender de la conservación del tono de audio.
Los métodos fuera de banda suelen ser mejores para sistemas VoIP que usan códecs comprimidos o procesamiento multimedia complejo. Pueden mejorar el reconocimiento de dígitos para menús IVR, contact centers y troncales SIP.
DTMF en banda sigue siendo útil cuando se requiere compatibilidad con tonos de audio heredados o cuando se sabe que la ruta de llamada conserva los tonos con precisión.
Selección del método en redes híbridas
Las redes híbridas suelen requerir conversión entre métodos. Una troncal SIP puede usar RTP telephone-event, mientras que un dispositivo analógico requiere tonos en banda. Un gateway puede detectar eventos RTP telephone y regenerar DTMF audible en el lado analógico.
También puede ocurrir lo contrario. Un teléfono analógico puede enviar tonos en banda a un gateway VoIP, y el gateway puede convertir esos tonos en eventos RTP telephone para el lado IP.
La configuración correcta del gateway es esencial. Si ambos lados generan DTMF al mismo tiempo o si la conversión está desactivada, pueden aparecer dígitos duplicados o perdidos.

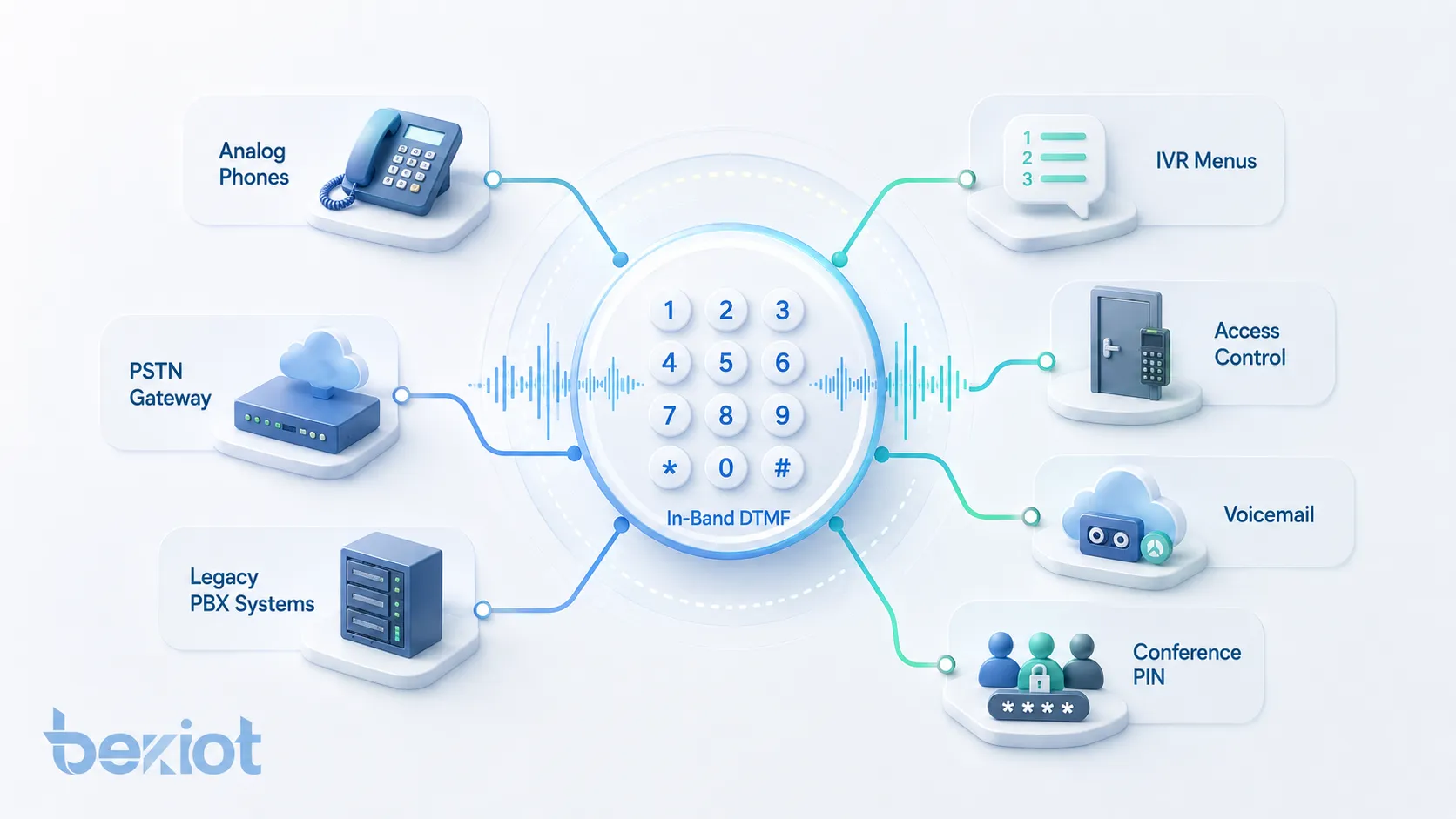

Aplicaciones de DTMF en banda
Navegación por menús IVR
Los sistemas IVR usan DTMF para permitir que las personas elijan opciones de menú. Una persona puede pulsar 1 para ventas, 2 para soporte o 0 para operador. DTMF en banda puede usarse cuando el IVR detecta dígitos desde el flujo de audio.
Esto es común en telefonía tradicional y en algunos sistemas VoIP conectados por gateway. Funciona mejor cuando la ruta de audio usa un códec adecuado y evita procesamiento excesivo.
Si las personas informan que las selecciones del menú no se reconocen, deben revisarse el método DTMF y la configuración del códec.
Buzón de voz y entrada de PIN de conferencia
Los sistemas de buzón de voz y puentes de conferencia suelen requerir que los usuarios introduzcan PIN, números de buzón o comandos de menú. DTMF en banda puede transportar estos dígitos como tonos audibles.
Esto es útil cuando el sistema de buzón o conferencia espera detección de tonos de audio. Sin embargo, si los usuarios se conectan mediante rutas VoIP comprimidas, el reconocimiento de dígitos puede volverse poco fiable.
Para sistemas modernos de conferencia SIP, RTP telephone-event suele preferirse, pero DTMF en banda puede seguir siendo necesario para interconexión heredada.
Control de acceso y entrada de puertas
Los sistemas de control de acceso pueden usar dígitos DTMF para liberación de puerta, control de barrera, control de ascensor o entrada de comandos remotos. Un usuario puede llamar a un intercomunicador y pulsar un dígito o código para abrir una puerta.
DTMF en banda es común en porteros y sistemas de acceso antiguos porque el controlador escucha tonos audibles. Cuando estos sistemas se conectan a VoIP mediante gateways, mantener una calidad correcta de tono en banda se vuelve importante.
Las aplicaciones de control de acceso deben diseñarse con cuidado porque el control basado en tonos puede afectar a la seguridad física. Deben considerarse autenticación, permisos del llamante y restricciones de comandos.
Control remoto y automatización
Algunos sistemas remotos usan DTMF para comandos de control simples. Un usuario puede pulsar teclas para iniciar, detener, reiniciar, desbloquear, confirmar o seleccionar una función. DTMF en banda permite transportar esos comandos por un canal de audio.
Esto puede aparecer en automatización heredada, control de megafonía, confirmación de alarmas, interfaces de radio, sistemas de servicios públicos o dispositivos sencillos controlados por teléfono. Es útil cuando no existe una interfaz de datos completa.
Para controles críticos, DTMF debe combinarse con autorización y registro. El control solo por tonos puede no ser suficientemente seguro para operaciones sensibles.
Interoperabilidad con gateways PSTN y adaptadores analógicos
Los gateways PSTN y adaptadores telefónicos analógicos a menudo necesitan manejar DTMF en banda. Los dispositivos analógicos generan tonos de forma natural, mientras que las redes IP pueden preferir señalización telephone-event. Los gateways pueden detectar, pasar, suprimir o regenerar tonos según la configuración.
Esto es común en sistemas que conectan teléfonos analógicos, dispositivos similares a fax, teléfonos de ascensor, paneles de alarma, porteros o equipos PBX heredados a troncales SIP o sistemas IP PBX.
Los ajustes DTMF del gateway deben coincidir con los requisitos del servidor SIP, proveedor de troncal y endpoint para evitar dígitos perdidos o duplicados.
Centros de llamadas y sistemas de atención al cliente
Los centros de llamadas dependen de DTMF para selección IVR, entrada de números de cuenta, enrutamiento de pagos, transferencia a agentes y autoservicio del cliente. DTMF en banda puede estar presente cuando las llamadas llegan desde PSTN o sistemas conectados analógicamente.
Para call centers, la fiabilidad DTMF afecta a la experiencia del cliente. Si los dígitos fallan, los usuarios pueden repetir entradas, llegar a la cola incorrecta o abandonar la llamada.
Los contact centers modernos suelen preferir métodos fuera de banda para rutas VoIP, pero puede seguir siendo necesaria la compatibilidad en banda para ciertas troncales, gateways y rutas de acceso de clientes.
Consideraciones de despliegue
Elegir el códec correcto
La elección del códec es la primera consideración de despliegue para DTMF en banda. Si deben conservarse los tonos en banda, use un códec que transporte tonos con precisión. G.711 se usa comúnmente por esta razón.
Los códecs de bajo bitrate pueden reducir ancho de banda, pero pueden distorsionar tonos DTMF. Si la ruta de llamada debe usar códecs comprimidos, RTP telephone-event puede ser una mejor opción.
La política de códec debe coincidir con el método DTMF. No suponga que DTMF en banda funcionará de forma fiable con cualquier códec.
Evitar procesamiento de audio perjudicial
Las funciones de procesamiento de audio pueden afectar a DTMF en banda. Cancelación de eco, supresión de ruido, control automático de ganancia, detección de actividad de voz, supresión de silencio y transcodificación pueden alterar la señal de tono.
Estas funciones son útiles para la calidad de voz, pero pueden interferir con la detección de tonos si se configuran mal. Algunos sistemas incluyen lógica especial de detección y supresión DTMF para evitar problemas.
DTMF en banda debe probarse con todo el procesamiento multimedia habilitado exactamente como se usará en producción.
Revisar la configuración del gateway
Los gateways suelen ofrecer modos DTMF como in-band, RFC 2833 o RFC 4733 telephone-event, SIP INFO, auto o modos de conversión. Una configuración incorrecta del gateway es una causa común de fallos DTMF.
Si un dispositivo analógico envía tonos en banda, el gateway puede pasarlos como audio o convertirlos en eventos telefónicos. Si el lado VoIP envía eventos telefónicos, el gateway puede regenerar tonos audibles para el lado analógico.
El gateway, el servidor SIP, el proveedor de troncal y el endpoint deben estar de acuerdo en cómo se maneja DTMF.
Probar rutas de llamada reales
DTMF debe probarse en rutas de llamada reales, no solo entre dos extensiones locales. Pruebe llamadas internas, llamadas por troncal SIP, llamadas PSTN, llamadas móviles, acceso IVR, buzón de voz, comandos de control de acceso y entrada de PIN de conferencia.
Un método que funciona internamente puede fallar a través de una troncal o gateway porque cambian el códec, la ruta multimedia o la conversión DTMF. Las pruebas deben incluir todos los escenarios importantes.
La prueba de rutas reales ayuda a evitar fallos visibles para el cliente después del despliegue.
Prevenir dígitos duplicados
Los dígitos duplicados pueden ocurrir cuando los tonos en banda y los eventos fuera de banda llegan al sistema receptor al mismo tiempo. Por ejemplo, un gateway puede pasar el tono audible y generar también un dígito RTP telephone-event.
El sistema receptor puede entonces detectar la misma tecla dos veces. Esto puede causar selecciones IVR incorrectas, PIN no válidos o comandos de acceso fallidos.
Los sistemas deben configurarse para pasar, suprimir o convertir DTMF de forma coherente, de modo que solo un método de dígito utilizable llegue a la aplicación receptora.
El despliegue de DTMF en banda depende de la selección de códec, el procesamiento de audio, el comportamiento del gateway, los niveles de tono, la temporización y las pruebas de extremo a extremo de la ruta de llamada.
Problemas comunes con DTMF en banda
Dígitos no detectados
El problema más común es que el sistema receptor no detecta los dígitos. Esto puede ocurrir porque el códec distorsionó los tonos, los tonos fueron demasiado cortos, el nivel fue demasiado bajo o el procesamiento de audio eliminó parte de la señal.
La resolución debe revisar códec, modo DTMF, ajustes de gateway, ajustes del detector IVR, duración del tono, pérdida de paquetes y si los tonos son audibles en el flujo multimedia.
Si la detección en banda sigue siendo poco fiable, cambiar a RTP telephone-event puede ser la mejor solución para rutas VoIP.
Dígitos incorrectos detectados
La detección de dígitos incorrectos puede ocurrir cuando los tonos se distorsionan o cuando la voz o el ruido se parecen a frecuencias DTMF. Aunque los detectores modernos intentan evitar falsos positivos, las malas condiciones de audio aún pueden causar errores.
Este problema es más probable en entornos ruidosos, rutas multimedia comprimidas o sistemas con niveles de ganancia incorrectos. Puede afectar a menús IVR, entrada de PIN y comandos de control remoto.
El ajuste del nivel de audio, los cambios de códec y la afinación del detector pueden ayudar a reducir detecciones erróneas.
Dígitos duplicados
Los dígitos duplicados pueden aparecer cuando un dígito se transporta mediante más de un método al mismo tiempo. Por ejemplo, el tono en banda puede permanecer en el audio mientras un gateway también envía un evento RTP telephone.
Los dígitos duplicados pueden causar graves problemas de experiencia. Una persona que pulsa 1 puede ser interpretada como si pulsara 11. Un PIN puede fallar porque cada dígito se cuenta dos veces.
La solución suele ser configurar correctamente la supresión o conversión DTMF para que el sistema receptor reciba solo una fuente de dígitos.
Fallo a través de códecs comprimidos
Los códecs comprimidos son una causa frecuente de fallo de DTMF en banda. Los códecs optimizados para voz pueden no reproducir tonos DTMF con precisión suficiente. Esto puede causar dígitos perdidos o detección incorrecta.
Si se requiere ahorro de ancho de banda, usar DTMF fuera de banda puede ser mejor que intentar forzar tonos en banda a través de un códec de bajo bitrate.
Para DTMF en banda, el audio tipo G.711 suele ser más seguro que la compresión agresiva.
Problemas DTMF unidireccionales
A veces DTMF funciona en una dirección pero no en la otra. Un llamante puede enviar dígitos al IVR, pero el sistema remoto no puede devolver comandos, o viceversa. Esto puede indicar ajustes asimétricos de gateway, distintos códecs, problemas de NAT traversal o rutas multimedia diferentes.
La resolución debe comprobar ambas direcciones de llamada y tanto trazas de señalización como de medios. No debe asumirse que DTMF funciona en ambos sentidos solo porque funciona en una dirección.
Las pruebas direccionales son importantes en gateways, troncales, intercomunicadores y sistemas de control de acceso.
Buenas prácticas para DTMF en banda
Usar en banda solo cuando sea apropiado
DTMF en banda debe usarse cuando el sistema receptor espera tonos audibles o cuando la compatibilidad heredada lo requiere. Es adecuado para interfaces analógicas, algunas rutas PSTN y sistemas sencillos controlados por tonos.
Para rutas VoIP puras, especialmente las que usan compresión, RTP telephone-event suele ser más fiable. El mejor método depende del sistema completo y no de un ajuste aislado de un dispositivo.
Evite usar DTMF en banda de forma predeterminada sin revisar la ruta de llamada y la aplicación receptora.
Preferir códecs de audio transparentes
Si se requiere DTMF en banda, use códecs que conserven bien los tonos. G.711 se usa comúnmente porque transporta audio con más transparencia que muchos códecs comprimidos.
La negociación de códecs debe controlarse para que las llamadas que requieren DTMF en banda no caigan inesperadamente en un códec que dañe la calidad del tono.
La política de códecs debe documentarse para troncales, gateways, endpoints y sistemas IVR.
Configurar gateways de forma coherente
Los gateways deben configurarse de forma coherente en toda la red. Decida si el gateway pasa tonos en banda, los convierte a eventos RTP telephone, convierte eventos telefónicos de nuevo en tonos o suprime audio duplicado.
Los ajustes incoherentes de gateway pueden crear problemas difíciles de diagnosticar, especialmente en sistemas multisede o cuando distintas troncales tienen requisitos diferentes.
Un plan DTMF claro debe formar parte del despliegue de gateways VoIP.
Probar temporización, nivel y precisión de dígitos
Las pruebas deben incluir duración del dígito, retardo entre dígitos, nivel de tono, precisión de detección y entrada repetida. Pruebe no solo los dígitos 0 a 9, sino también * y # si la aplicación los utiliza.
Pruebe con el IVR, buzón de voz, sistema de conferencia, controlador de puerta o aplicación real que recibirá los dígitos. Una prueba exitosa con un receptor no garantiza éxito con otro.
Las pruebas DTMF deben incluirse en la puesta en marcha y después de cualquier cambio de códec, troncal, gateway o IVR.
Documentar el método DTMF por ruta
Los sistemas grandes pueden usar diferentes métodos DTMF en diferentes rutas. Las llamadas SIP internas pueden usar RTP telephone-event. Las llamadas por gateway analógico pueden requerir en banda. Una troncal SIP puede requerir una carga negociada específica. Un sistema de acceso heredado puede necesitar tonos de audio.
Documentar el método DTMF esperado por ruta facilita la resolución de problemas. También ayuda a futuros ingenieros a evitar cambios de configuración sin comprender el impacto.
La documentación DTMF debe incluir ajustes de endpoints, ajustes de gateways, requisitos del proveedor de troncal y requisitos de la aplicación receptora.
Consejos de mantenimiento y resolución de problemas
Capturar señalización y medios
La resolución de problemas DTMF suele requerir revisar señalización y medios. Los mensajes SIP pueden mostrar si se negoció telephone-event o SIP INFO. La captura de medios puede mostrar si hay tonos en banda en el flujo de audio.
Si el sistema afirma usar DTMF en banda, los tonos deben ser audibles o visibles en la forma de onda multimedia. Si el sistema usa RTP telephone-event, los dígitos pueden aparecer como eventos RTP separados.
Entender qué método se usa realmente es el primer paso para resolver problemas DTMF.
Revisar la negociación de códecs
La negociación de códecs debe revisarse siempre que falle DTMF en banda. Una llamada puede usar G.711 en una dirección y un códec comprimido en otra. Una troncal puede forzar transcodificación. Un puente de conferencia puede cambiar el formato multimedia.
Si DTMF en banda pasa por transcodificación, la fiabilidad de detección puede disminuir. Los ingenieros deben revisar SDP, registros de gateway y comportamiento del servidor multimedia.
El desajuste de códecs es una de las razones más comunes por las que DTMF funciona en algunas llamadas y no en otras.
Revisar ajustes de IVR y aplicación
La aplicación receptora puede tener sus propios ajustes de detección DTMF. Plataformas IVR, servidores de buzón de voz, puentes de conferencia y controladores de acceso pueden permitir configurar sensibilidad, duración mínima de tono, tiempo de espera y dígitos aceptados.
Si el receptor espera eventos fuera de banda pero recibe tonos en banda, puede no procesar los dígitos. Si espera tonos en banda pero el gateway los suprime, los dígitos pueden faltar.
Los ajustes de la aplicación deben coincidir con el método DTMF entregado por la ruta de llamada.
Escuchar distorsión
Escuchar una grabación de llamada o una captura de paquetes ayuda a identificar distorsión de tonos. Si los tonos DTMF suenan recortados, débiles, ruidosos o rotos, el receptor puede no decodificarlos de forma fiable.
La distorsión puede deberse a problemas de ganancia, compresión, pérdida de paquetes, canceladores de eco, realimentación acústica o mala calidad de la interfaz analógica.
La inspección de audio es especialmente útil al diagnosticar DTMF en banda porque los dígitos se transportan como sonido.
Probar después de cambios de red o troncal
El comportamiento DTMF puede cambiar después de una migración de troncal SIP, sustitución de gateway, actualización de política de códec, cambio de SBC, actualización de IVR o cambio de enrutamiento del operador. Una llamada puede seguir conectando normalmente mientras DTMF deja de funcionar.
Después de cualquier cambio importante de comunicación, pruebe menús IVR, PIN de buzón, acceso a conferencia, comandos de control de acceso y otras funciones dependientes de DTMF.
DTMF debe formar parte de las pruebas de regresión para cambios VoIP.
DTMF en banda en seguridad y experiencia de usuario
Entrada de PIN y privacidad
DTMF se usa a menudo para entrada de PIN. En modo en banda, los tonos pueden estar presentes en el flujo de audio. Si las llamadas se graban, los tonos también pueden quedar capturados a menos que el sistema los enmascare, suprima o proteja.
Para aplicaciones sensibles como banca, pagos, control de acceso o verificación de cuentas, las organizaciones deben considerar cómo se protegen los dígitos DTMF. Algunos sistemas usan métodos de entrada seguros, enmascaramiento DTMF o herramientas separadas de captura de pago.
DTMF en banda debe evaluarse cuidadosamente cuando los dígitos representan contraseñas, PIN o comandos sensibles.
Entrada falsa y enrutamiento incorrecto
Una mala detección DTMF puede afectar a la experiencia del usuario. Un dígito perdido puede dejar a la persona en el mismo menú IVR. Un dígito incorrecto puede enrutarla al departamento equivocado. Dígitos duplicados pueden causar fallo de PIN.
Estos problemas pueden frustrar a los usuarios y aumentar el tiempo de gestión de llamadas. En atención al cliente, DTMF poco fiable aumenta la carga de los agentes porque los usuarios no completan pasos de autoservicio.
Un buen diseño DTMF respalda tanto la fiabilidad técnica como la experiencia del cliente.
Autorización de comandos
Cuando DTMF se usa para controlar puertas, barreras, alarmas, megafonía o sistemas de automatización, la autorización es importante. Cualquiera que pueda enviar los tonos correctos podría activar la función si no existen controles adicionales.
Las funciones sensibles no deben depender solo de dígitos DTMF simples. Puede requerirse validación de identificador de llamada, autenticación, listas de acceso, reglas horarias, registro y confirmación por operador.
DTMF es útil como entrada de control, pero debe integrarse en un flujo de control seguro.
Conclusión
DTMF en banda es un método para transmitir dígitos de teclado como tonos audibles dentro del mismo flujo de audio que transporta la voz. Es simple, conocido y compatible con muchos sistemas analógicos, PSTN, IVR, buzón de voz, conferencia, control de acceso y PBX heredados.
Sus características técnicas principales incluyen transmisión basada en audio, ausencia de canal de señalización separado, compatibilidad con interfaces analógicas, sensibilidad al códec, dependencia de la duración y nivel del tono, y necesidad de detección precisa en el receptor. Sus principales beneficios son compatibilidad heredada, operación sencilla por ruta de audio y ajuste natural a telefonía analógica.
En sistemas VoIP modernos, DTMF en banda debe usarse con cuidado. Funciona mejor con rutas de audio transparentes como G.711 y puede volverse poco fiable con códecs comprimidos, transcodificación, supresión de ruido, cancelación de eco, pérdida de paquetes o configuración inconsistente de gateways. Para muchos despliegues de voz SIP e IP, los métodos RTP telephone-event basados en RFC 4733 suelen ser más fiables, mientras que SIP INFO puede usarse en algunas implementaciones basadas en señalización. La mejor opción depende de endpoints, gateways, troncales, plataformas IVR y pruebas reales de ruta de llamada.
FAQ
¿Qué es DTMF en banda en términos simples?
DTMF en banda significa que los dígitos del teclado se envían como tonos audibles dentro del flujo normal de audio de voz. El sistema receptor escucha el audio y detecta los tonos.
Se usa comúnmente con teléfonos analógicos, sistemas PSTN, menús IVR, buzón de voz y algunos sistemas de comunicación heredados.
¿Cuál es la diferencia entre DTMF en banda y RFC 2833 o RFC 4733?
DTMF en banda envía el dígito como tonos de audio. RFC 2833 y RFC 4733 envían DTMF como paquetes RTP telephone-event estructurados, en lugar de audio de voz ordinario.
RTP telephone-event suele ser más fiable en redes VoIP porque se ve menos afectado por la compresión del códec de voz.
¿Qué códec es mejor para DTMF en banda?
G.711 suele preferirse para DTMF en banda porque conserva los tonos de audio con más transparencia que muchos códecs comprimidos.
Los códecs de bajo bitrate pueden distorsionar tonos DTMF y causar dígitos perdidos o detectados incorrectamente.
¿Por qué DTMF en banda falla a veces en VoIP?
DTMF en banda puede fallar por códecs comprimidos, transcodificación, pérdida de paquetes, cancelación de eco, supresión de ruido, niveles de ganancia incorrectos, duración corta de tono o mala configuración del gateway.
Es necesario probar la ruta completa de llamada porque DTMF puede funcionar en una ruta y fallar en otra.
¿Dónde se usa comúnmente DTMF en banda?
Se usa comúnmente en menús IVR, buzones de voz, entrada de PIN de conferencia, control de acceso, sistemas de entrada de puertas, gateways analógicos, conexiones PSTN, PBX heredadas y aplicaciones de control remoto.
Es especialmente útil cuando el sistema receptor espera tonos DTMF audibles.
¿Es seguro DTMF en banda para introducir PIN?
DTMF en banda puede exponer tonos de PIN dentro del flujo de audio y posiblemente en grabaciones de llamadas. Las aplicaciones sensibles deben considerar enmascaramiento, métodos de entrada seguros, control de acceso, cifrado o métodos de señalización alternativos.
Para pagos, banca y control de acceso, la seguridad DTMF debe evaluarse cuidadosamente.
