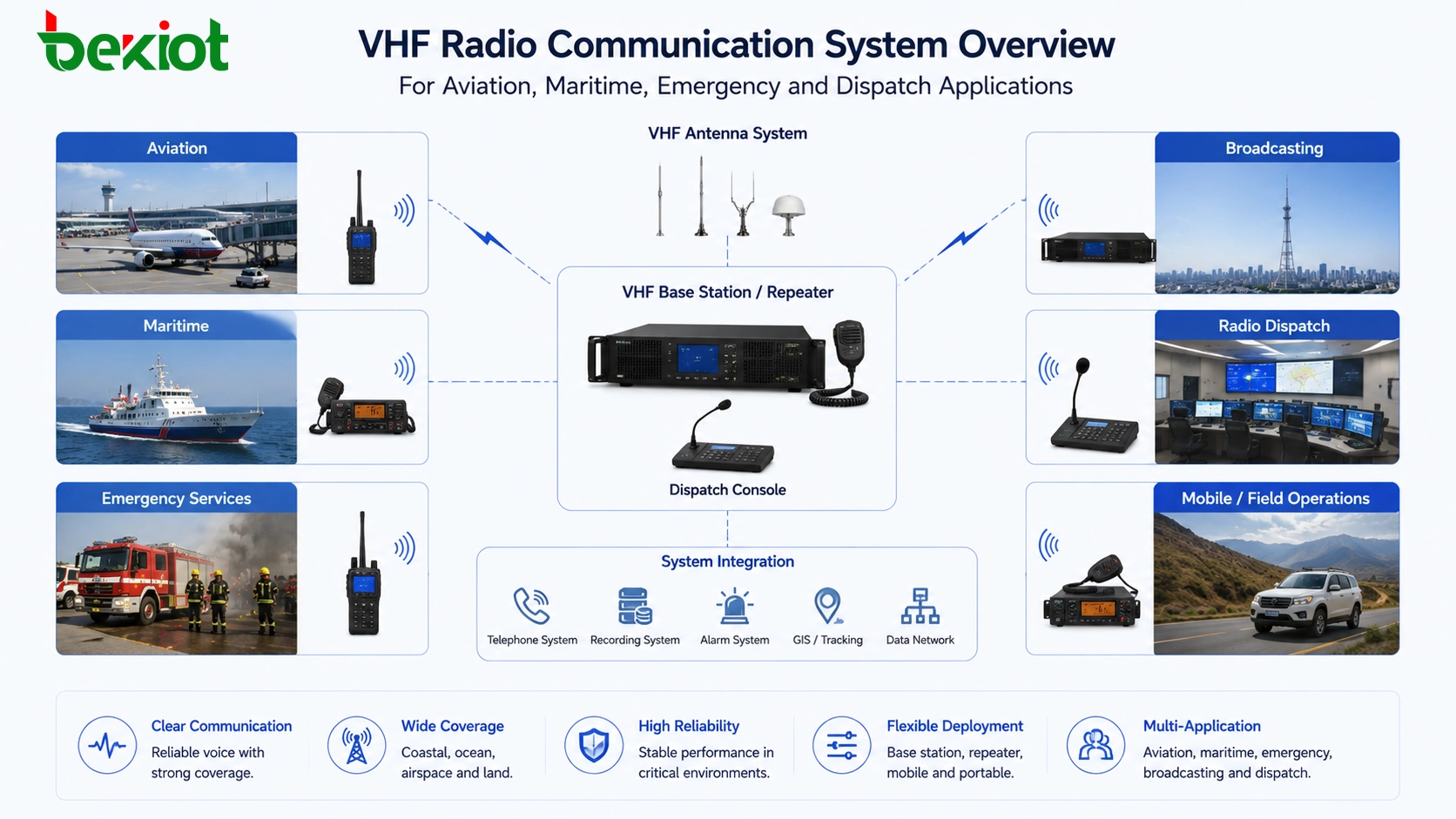

Muy Alta Frecuencia, comúnmente conocida como VHF, es una banda de radiofrecuencia que abarca desde 30 MHz hasta 300 MHz. Los sistemas de comunicación que utilizan este rango de frecuencias se denominan generalmente sistemas de comunicación por radio VHF. En proyectos de ingeniería prácticos, la VHF suele mencionarse cuando la comunicación por radio necesita conectarse con plataformas de despacho, centros de mando, sistemas de emergencia o redes de comunicación unificada.
La comunicación VHF es diferente de la comunicación de voz basada en VoIP. La VoIP generalmente depende de redes IP, señalización SIP, servidores y terminales digitales, mientras que la comunicación por radio VHF funciona mediante transmisión por radiofrecuencia a través del aire. Debido a sus características de propagación, la VHF se utiliza ampliamente en radiodifusión, aviación, comunicaciones marítimas, respuesta a emergencias y radioafición. Entre estos, la aviación y las comunicaciones marítimas son dos de los escenarios de proyecto más comunes donde las radios VHF necesitan integrarse con sistemas modernos de mando y despacho.
Por qué este rango de frecuencias se utiliza ampliamente
El rango de 30 MHz a 300 MHz proporciona a la comunicación VHF un equilibrio útil entre cobertura, claridad de voz, tamaño de antena y fiabilidad del sistema. En comparación con algunas bandas de frecuencia más bajas, la VHF puede ofrecer una comunicación de voz más clara en muchos entornos prácticos. En comparación con los sistemas de frecuencia más alta, la VHF a menudo puede proporcionar una cobertura de área más estable para comunicaciones en línea de visión o casi línea de visión.
En proyectos reales, la VHF suele seleccionarse cuando la comunicación de voz rápida, la cobertura de campo de amplia área y la operación directa por radio son más importantes que los servicios de datos complejos. Es especialmente útil en lugares donde los operadores necesitan comunicación inmediata por pulsar para hablar, como aeropuertos, puertos, embarcaciones, estaciones costeras, centros de mando de emergencia y equipos de operaciones de campo.
La fortaleza de la VHF no es solo la banda de frecuencia en sí. Su valor también proviene de estándares industriales maduros, hábitos operativos establecidos desde hace mucho tiempo y ecosistemas dedicados de equipos de radio. Los sectores de aviación y marítimo ya han construido muchos procedimientos operativos en torno a la radio VHF, por lo que los proyectos de integración generalmente deben respetar las reglas de radio existentes en lugar de reemplazarlas con sistemas de voz de red ordinarios.
En qué se diferencia de la comunicación basada en VoIP
La comunicación VoIP se basa en redes de paquetes. Las llamadas suelen estar controladas por servidores SIP, plataformas IPPBX, softswitches o sistemas de comunicación unificada. Los usuarios se comunican a través de teléfonos IP, softphones, consolas de despacho, gateways o aplicaciones móviles. Esta arquitectura es flexible, escalable y fácil de integrar con sistemas empresariales.
La comunicación VHF sigue una lógica diferente. Un usuario de radio transmite voz a través de un canal de radiofrecuencia específico. Otras radios o estaciones terrestres sintonizadas en ese canal pueden recibir la transmisión. En muchos casos, la comunicación es semidúplex, lo que significa que una parte habla mientras las otras escuchan. La operación de pulsar para hablar es común, y la disciplina de canal es importante.
Debido a esta diferencia, las radios VHF normalmente no pueden tratarse como teléfonos SIP ordinarios o terminales IP. Si un proyecto necesita que las radios VHF se comuniquen con teléfonos, consolas de despacho, sistemas de grabación, plataformas de emergencia o usuarios VoIP, generalmente se requiere una capa de integración. Esta capa puede manejar el acceso de audio, el control de pulsar para hablar, la transmisión SIP, el enrutamiento y la vinculación del sistema.
Dónde se aplica comúnmente la VHF
La VHF se utiliza en varias industrias. En radiodifusión, históricamente se ha asociado con la transmisión de radio y televisión. En comunicaciones de emergencia, puede proporcionar enlaces de voz de campo cuando los equipos necesitan coordinación rápida. En radioafición, la VHF se utiliza para actividades de comunicación personales, técnicas y comunitarias. Sin embargo, en proyectos de integración de ingeniería, los requisitos más frecuentes a menudo provienen de escenarios de aviación y marítimos.
La comunicación de aviación y marítima tiene requisitos operativos claros, uso de canales establecido y equipos de radio dedicados. Estos sistemas no son solo herramientas de comunicación; también son parte de los procedimientos de seguridad, navegación, coordinación y respuesta a emergencias. Es por eso que la integración de VHF debe manejarse con cuidado, especialmente al conectar radios a plataformas de mando o sistemas basados en IP.

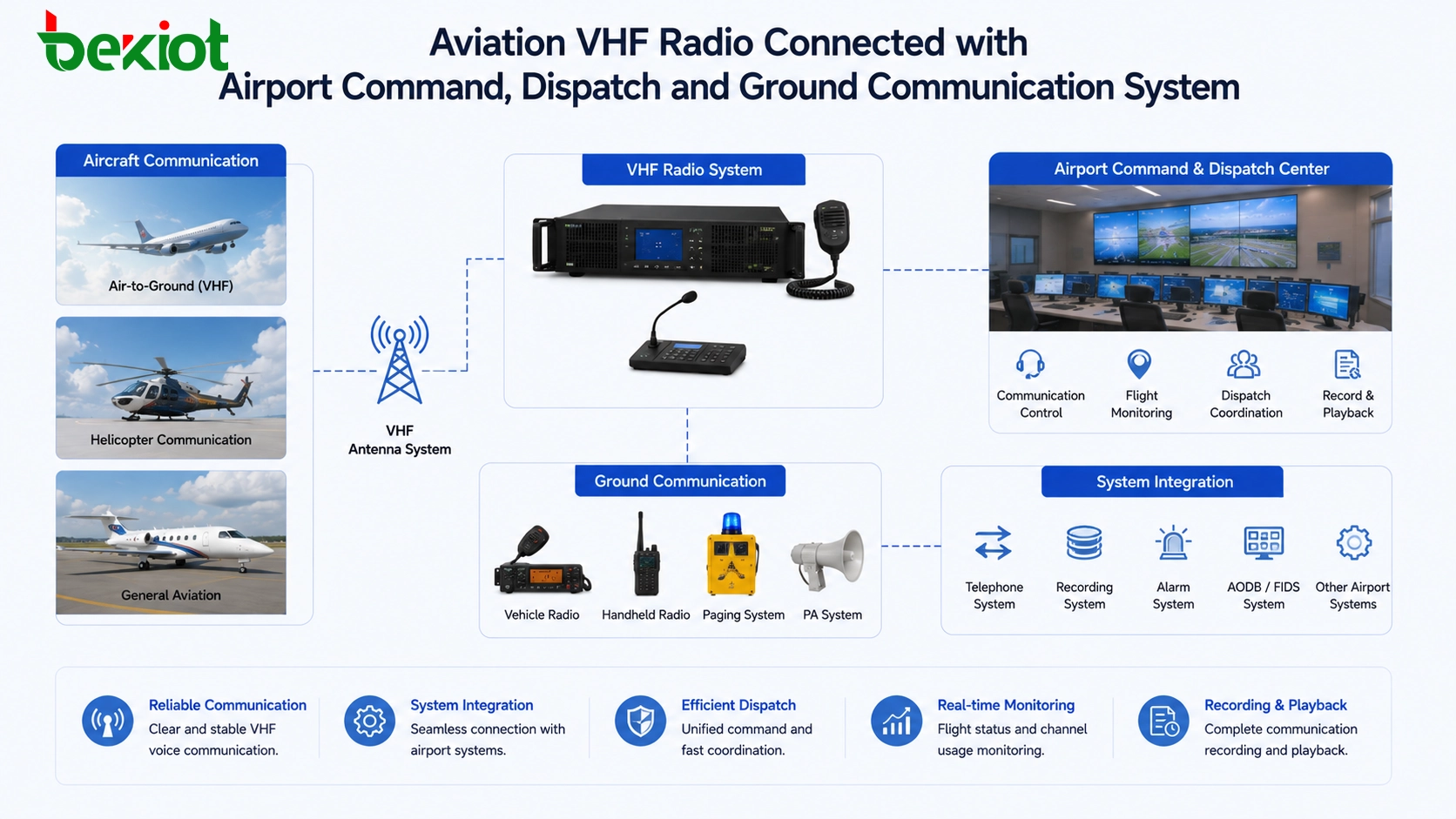

Comunicación de aviación en proyectos aeroportuarios
La comunicación de aviación utiliza tanto recursos de alta frecuencia como de muy alta frecuencia. En muchas referencias de comunicación de aviación, la HF se asocia comúnmente con 2 MHz a 30 MHz, mientras que la comunicación VHF de aviación a menudo funciona dentro de 118 MHz a 136.975 MHz. Las radios VHF de aviación se utilizan principalmente para la comunicación entre aeronaves y estaciones terrestres, como torres, salas de control, equipos de operaciones aeroportuarias y puestos de mando relacionados.
En proyectos aeroportuarios, los integradores pueden encontrar requisitos para conectar radios VHF de aviación a un sistema de mando y despacho. El propósito generalmente no es reemplazar el sistema de radio de aviación, sino permitir que los operadores autorizados en un centro de mando monitoreen, coordinen o se comuniquen a través del canal de radio existente bajo las reglas operativas del proyecto.
El equipo de radio de aviación típico puede incluir un altavoz, micrófono de mano, pantalla, botones de control, conexión de antena y fuente de alimentación dedicada. Debido a que las radios de aviación a menudo necesitan una potencia de transmisión confiable y una operación estable, la planificación de la energía y la calidad de la instalación son importantes. El diseño de integración también debe considerar la adaptación del nivel de audio, el control PTT, la puesta a tierra, las interferencias electromagnéticas y la seguridad operativa.
Radio marina para barcos y operaciones portuarias
La comunicación VHF marítima se utiliza ampliamente entre embarcaciones y estaciones costeras, embarcaciones y puertos, y embarcaciones que operan cerca unas de otras. Admite la comunicación de navegación diaria, la coordinación portuaria, el intercambio de información de tráfico, advertencias meteorológicas, alertas de socorro y asistencia de emergencia. Para muchas operaciones de embarcaciones reguladas, la radio marina es una herramienta de comunicación esencial antes de la salida.
Las radios VHF marinas tienen su propio plan de frecuencias. Un rango VHF marino comúnmente referenciado incluye frecuencias de transmisión de estación de barco de 156.025 MHz a 157.425 MHz y frecuencias de recepción de 156.050 MHz a 162.025 MHz. Estos valores son importantes en la planificación del sistema porque el equipo, la antena y el método de integración deben coincidir con el entorno de radio correcto.
Un punto de comunicación marítima bien conocido es el Canal 16, que se utiliza ampliamente como canal internacional de socorro, seguridad y llamada. En situaciones de emergencia en el mar, cambiar al Canal 16 permite que los barcos cercanos y las estaciones relevantes reciban comunicaciones de socorro y proporcionen asistencia de acuerdo con los procedimientos marítimos.
En proyectos portuarios, costeros, mar adentro y de terminales no tripuladas, puede ser necesaria la integración de radio marina para el despacho centralizado. Un centro de mando puede necesitar comunicarse con embarcaciones, patrulleras, equipos de operaciones portuarias o puestos de seguridad marina a través del canal de radio existente. En tales casos, el sistema de radio VHF puede conectarse con consolas de despacho, sistemas de grabación, plataformas de comunicación IP o sistemas de gestión de emergencias.
Desafíos de integración en proyectos reales
Aunque las radios VHF son maduras y fiables, integrarlas en plataformas de comunicación modernas no siempre es sencillo. Muchas radios están diseñadas para la operación directa por radio en lugar de la integración de sistemas abiertos. Algunos dispositivos pueden no proporcionar interfaces externas estándar, y algunos pueden requerir cableado personalizado para acceder al audio, la salida del altavoz, la entrada del micrófono, el control PTT o las señales de control.
El equipo del proyecto también debe considerar cómo se transmitirá la voz después de salir del dispositivo de radio. Si el sistema de destino se basa en SIP o VoIP, el audio de la radio puede necesitar convertirse en un flujo de voz IP. Si los usuarios de despacho necesitan hablar de vuelta a través de la radio, el sistema también debe admitir el control de pulsar para hablar desde el lado del despacho.
Además, la comunicación por radio tiene características operativas que difieren de las llamadas telefónicas ordinarias. Una llamada telefónica suele ser punto a punto y dúplex completo. Un canal de radio puede ser compartido por múltiples usuarios y puede requerir un estricto orden de habla. La plataforma de integración debe evitar crear confusión en el canal de radio, especialmente en entornos de aviación, marítimos y de emergencia.

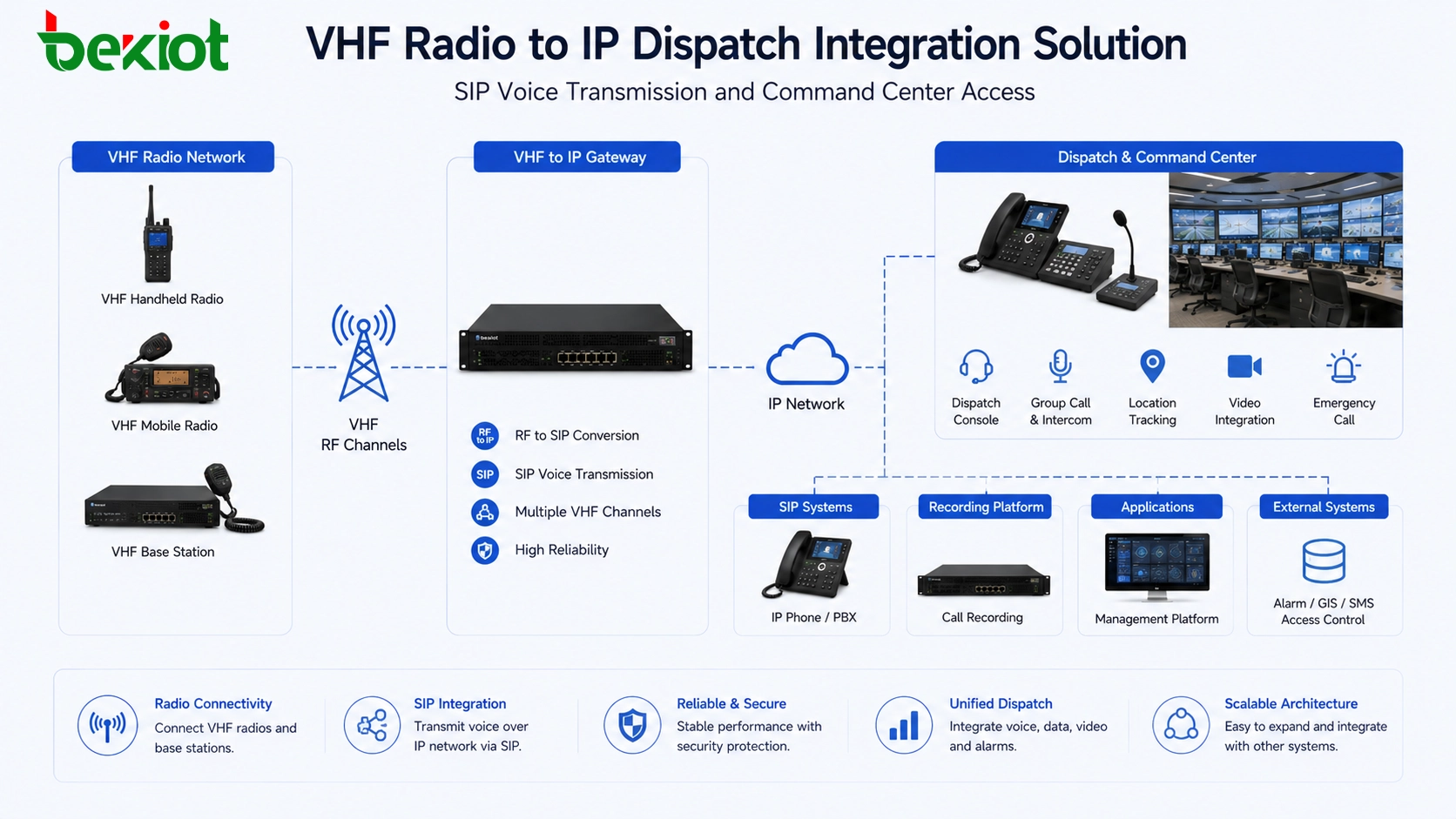

Una arquitectura práctica para la conexión VHF a IP
Una arquitectura de integración común incluye cuatro capas. La primera capa es el equipo de radio VHF, que incluye radios de aviación, radios marinas, antenas, fuente de alimentación y accesorios de audio locales. La segunda capa es la capa de acceso de radio, que conecta la entrada de audio, la salida de audio, el control PTT y otras señales necesarias.
La tercera capa es la capa de conversión de comunicación. Esta capa puede convertir el audio y las señales de control del lado de la radio en comunicación de voz basada en IP. En muchos proyectos, se utiliza SIP para que los canales de radio VHF puedan interoperar con consolas de despacho, teléfonos IP, softphones, sistemas de grabación y plataformas de comunicación unificada.
La cuarta capa es la capa de aplicación. Esto puede incluir centros de operaciones aeroportuarias, salas de despacho portuario, plataformas de mando de emergencia, sistemas de grabación de llamadas, pantallas GIS, sistemas de vinculación de alarmas y paneles de comunicación unificada. A través de esta arquitectura, la radio VHF sigue siendo el recurso de comunicación de campo, mientras que la plataforma de mando obtiene capacidad de acceso y gestión centralizada.
Escenarios de proyecto típicos
| Escenario | Necesidad de comunicación | Valor de la integración |
|---|---|---|
| Operaciones aeroportuarias | Conectar radio VHF de aviación con puestos de mando y despacho en tierra | Mejora la coordinación entre la comunicación relacionada con la torre, los equipos de operaciones y los usuarios de mando |
| Gestión portuaria y costera | Conectar radio VHF marina con el despacho portuario o centros de monitoreo costero | Admite la comunicación de embarcaciones, la coordinación de tráfico, las alertas meteorológicas y la respuesta a emergencias |
| Mando de emergencia | Permitir que los centros de mando accedan a los canales de radio de campo | Proporciona una coordinación de voz rápida durante incidentes, tareas de rescate y operaciones de campo |
| Sitios industriales o remotos | Puentear la comunicación por radio con plataformas de despacho basadas en IP | Permite que los operadores remotos se comuniquen con los equipos de campo a través de los recursos de radio existentes |
| Grabación y revisión | Grabar la comunicación por radio para su trazabilidad y revisión de eventos | Ayuda a preservar la evidencia de comunicación y mejorar la responsabilidad operativa |
Puntos de diseño antes de la implementación
Confirmar la frecuencia de radio y el caso de uso
El proyecto debe identificar claramente si el sistema de radio se utiliza para fines de comunicación de aviación, marítimos, de emergencia, industriales u otros. El rango de frecuencia, las reglas de canal, los permisos operativos y los procedimientos de comunicación pueden ser diferentes en cada campo. La integración debe seguir el entorno de comunicación real.
Verificar las interfaces disponibles
No todas las radios VHF proporcionan puertos de expansión convenientes. Algunas pueden requerir acceso a través del micrófono, el altavoz, el accesorio o cables de interfaz personalizados. Antes del diseño del sistema, los ingenieros deben confirmar si la entrada de audio, la salida de audio, el control PTT y los requisitos de alimentación pueden conectarse de manera segura y fiable.
Adaptar las señales de audio y control
La adaptación del nivel de audio es importante. Si el nivel de entrada es demasiado bajo, el lado remoto puede escuchar un audio débil. Si es demasiado alto, puede ocurrir distorsión. El control PTT también debe probarse cuidadosamente para asegurar que la radio transmite solo cuando está autorizada y no permanece activada inesperadamente.
Planificar las reglas de despacho y permisos
Cuando la radio VHF está conectada a una plataforma de despacho, no todos los usuarios deben tener el mismo permiso de control. El sistema debe definir quién puede escuchar, quién puede transmitir, quién puede grabar, quién puede gestionar canales y quién puede acceder a los registros de comunicación históricos.
Considerar la grabación y la vinculación de eventos
En aplicaciones de aviación, marítimas y de emergencia, la trazabilidad de la comunicación puede ser importante. La grabación, las marcas de tiempo, la información del canal, la identidad del operador y la vinculación de eventos deben considerarse si el proyecto necesita revisión posterior, preservación de evidencia o análisis de operaciones.
Por qué la experiencia es importante en la integración VHF
La comunicación VHF tiene fuertes características industriales. Los sistemas de radio de aviación y marítimos tienen planes de frecuencia específicos, hábitos de operación, procedimientos de emergencia y formas de equipo. Un enfoque de integración VoIP general no siempre es suficiente. El equipo del proyecto debe comprender tanto el lado de la radio como el lado de la comunicación IP.
La dificultad técnica a menudo radica en los detalles: adaptación de cables, temporización PTT, control de nivel de audio, manejo de eco y ruido, disciplina del canal de radio, interoperabilidad SIP, ruta de grabación y diseño de permisos del sistema. Un pequeño error puede causar una mala calidad de audio, transmisión inestable, control de canal incorrecto o confusión operativa.
Por esta razón, la integración VHF debe planificarse como un proyecto de ingeniería de comunicaciones en lugar de una simple tarea de conexión de dispositivos. Las pruebas adecuadas con radios reales, usuarios de despacho reales, condiciones de red reales y flujos de trabajo operativos reales son necesarias antes de que se entregue el sistema.
Conclusión final
VHF se refiere a la banda de radiofrecuencia de 30 MHz a 300 MHz y se utiliza ampliamente en radiodifusión, aviación, comunicaciones marítimas, respuesta a emergencias y radioafición. En proyectos de integración prácticos, las aplicaciones de aviación y marítimas son especialmente comunes porque ambos campos dependen en gran medida de la comunicación por radio VHF dedicada.
La comunicación VHF de aviación a menudo funciona dentro de 118 MHz a 136.975 MHz y se utiliza para la comunicación aeronave-tierra y de operaciones aeroportuarias. Los sistemas VHF marinos utilizan comúnmente frecuencias alrededor de 156 MHz a 162 MHz, con el Canal 16 sirviendo como un importante canal internacional de socorro y seguridad.
Cuando las radios VHF necesitan trabajar con centros de mando, consolas de despacho, sistemas VoIP, plataformas de grabación de llamadas o sistemas de gestión de emergencias, generalmente se requiere una capa de integración de radio a IP. Una solución bien diseñada debe preservar la fiabilidad de la comunicación por radio mientras agrega acceso centralizado, interoperabilidad SIP, grabación, control de despacho y vinculación de plataforma.
Preguntas frecuentes
¿Es la VHF lo mismo que la comunicación por walkie-talkie?
No exactamente. Algunos walkie-talkies pueden usar VHF, pero VHF es una banda de frecuencia, no un tipo de dispositivo específico. Las radios de aviación, las radios marinas, las radios de emergencia y otros sistemas también pueden operar dentro de los rangos VHF.
¿Pueden las radios VHF comunicarse directamente con teléfonos IP?
Generalmente no directamente. Las radios VHF y los teléfonos IP utilizan mecanismos de comunicación diferentes. Normalmente se necesita una capa de conversión o integración para puentear el audio de radio y los sistemas de voz basados en SIP.
¿Por qué es importante el Canal 16 en la comunicación marítima?
El Canal 16 se utiliza ampliamente para fines de socorro, seguridad y llamada en la comunicación marítima. Permite que las embarcaciones y estaciones monitoreen llamadas de emergencia y respondan cuando se necesita asistencia.
¿Se pueden reutilizar las radios VHF existentes en una actualización de despacho?
En muchos proyectos, sí. Las radios existentes a menudo pueden conectarse a través de interfaces de audio y control adecuadas. Sin embargo, la compatibilidad debe confirmarse mediante pruebas antes de la implementación final.
¿Qué debe probarse antes de conectar una radio VHF a un sistema de mando?
Los ingenieros deben probar la claridad del audio, el control PTT, el comportamiento del canal, el retardo de transmisión, la calidad de grabación, la interoperabilidad SIP, las reglas de permisos y los procedimientos operativos en condiciones de trabajo reales.
