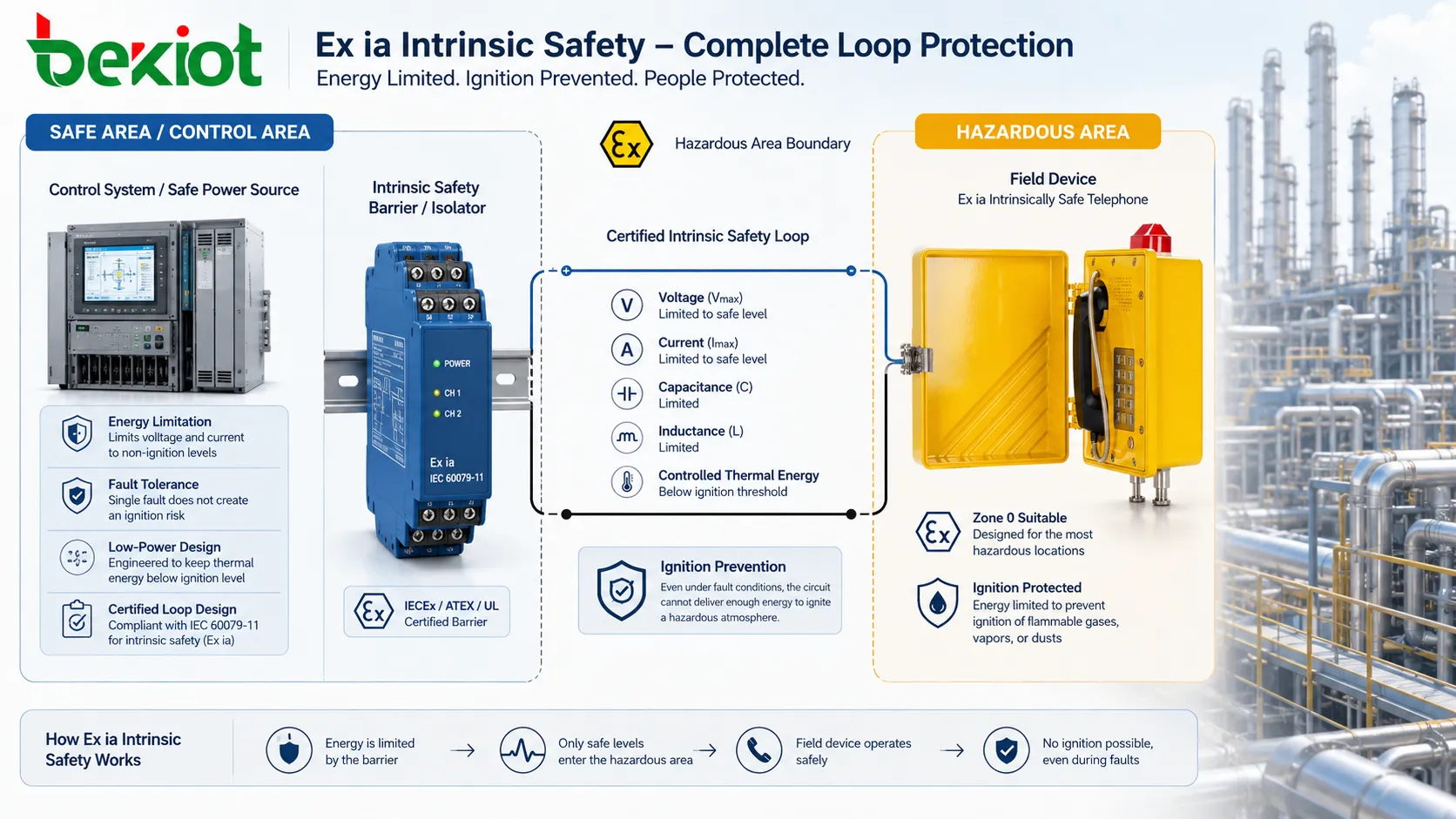

La idea de protección detrás de la seguridad intrínseca

La seguridad intrínseca se basa en un principio preventivo de ingeniería: la energía eléctrica y térmica debe mantenerse por debajo del nivel capaz de inflamar una atmósfera peligrosa. En lugar de contener una explosión después de que ocurra la ignición, reduce la energía de ignición disponible dentro del circuito. Por eso resulta especialmente adecuada para dispositivos de baja potencia, circuitos de señal, sensores, terminales de comunicación, lazos de control, instrumentos de medición y equipos de campo usados en ambientes con gas o polvo explosivo.

El término “Ex i” se refiere a la seguridad intrínseca como tipo de protección contra explosiones. La letra después de “i” define el nivel de protección. Entre los niveles comunes, “ia” es el nivel más alto para atmósferas de gas y está diseñado para permanecer seguro incluso bajo supuestos de falla más severos. Por ello, los equipos Ex ia suelen asociarse con aplicaciones de Zona 0, donde una atmósfera explosiva puede estar presente de forma continua, durante largos períodos o con frecuencia.

A diferencia de la protección antideflagrante, que usa una envolvente resistente para contener una explosión interna, la seguridad intrínseca funciona controlando tensión, corriente, capacitancia, inductancia, aumento de temperatura y energía almacenada. Componentes, cableado, barreras y dispositivos de campo deben considerarse como un sistema. Un dispositivo puede estar marcado como intrínsecamente seguro, pero el lazo completo debe instalarse y mantenerse según las condiciones certificadas.

Esta naturaleza de sistema completo es uno de los detalles más importantes. Un dispositivo de campo certificado conectado con una longitud de cable incorrecta, una barrera inadecuada, una fuente de alimentación no apta o un aparato asociado no aprobado puede dejar de cumplir el concepto de protección previsto. La seguridad intrínseca es, por tanto, una disciplina de diseño de producto y también una disciplina de instalación.

Cómo debe interpretarse el marcado

Un marcado Ex ia contiene varias capas de información. Cada parte indica algo sobre el método de protección, la idoneidad para el área peligrosa, la clasificación de gas o polvo, la limitación de temperatura y el nivel de protección del equipo. No debe leerse como una sola palabra, sino descifrarse paso a paso antes de seleccionar o instalar el producto.

En un ejemplo simplificado como “Ex ia IIC T4 Ga”, “Ex” indica equipo destinado a atmósferas explosivas, “ia” indica seguridad intrínseca con nivel de protección “a”, “IIC” identifica el grupo de gas, “T4” identifica la clase de temperatura y “Ga” indica el nivel de protección del equipo. En el marcado de estilo ATEX, esto puede combinarse con información de grupo y categoría, como “II 1G”, según el sistema de certificación y los requisitos regionales.

El grupo de gas es importante porque los gases no tienen la misma sensibilidad de ignición. IIA, IIB e IIC representan severidad creciente para atmósferas de gas, e IIC suele cubrir gases más fáciles de inflamar, como hidrógeno y acetileno. Un equipo certificado IIC normalmente es apto para IIB e IIA cuando las demás condiciones también son compatibles, pero la selección debe seguir el certificado exacto y los requisitos de instalación.

La clase de temperatura informa la categoría de temperatura superficial máxima del equipo bajo condiciones definidas. Esta debe ser inferior a la temperatura de ignición de la atmósfera peligrosa del sitio. Por ejemplo, una clasificación T4 significa que el equipo pertenece a una clase de temperatura superficial que debe evaluarse frente al riesgo de gas o vapor presente. La temperatura no es opcional; forma parte de la lógica de prevención de ignición.

El nivel de protección del equipo, como Ga, Gb o Gc para atmósferas de gas, ayuda a relacionar el equipo con la clasificación de zona y el nivel de riesgo. Ex ia se asocia normalmente con el nivel más alto para gases, Ga, cuando el certificado lo permite. Sin embargo, siempre deben revisarse el marcado completo, el anexo del certificado, los parámetros de entidad y los planos de instalación, no solo la expresión “ia”.

Por qué “ia” se considera un nivel de protección superior

La “a” en Ex ia identifica el nivel más alto de seguridad intrínseca. Su importancia proviene de la tolerancia a fallas. El equipo Ex ia está diseñado para que el circuito siga siendo incapaz de causar ignición en operación normal y bajo fallas especificadas, incluidas fallas contables múltiples según el marco normativo. Esto lo hace más exigente que niveles inferiores usados en zonas menos severas.

En la práctica, la diferencia entre ia, ib e ic no es visual. Dos dispositivos pueden parecer similares por fuera, pero su diseño interno de circuito, separación de componentes, elementos protectores, limitación de energía, comportamiento térmico y evaluación de fallas pueden ser muy diferentes. Ex ia exige una evaluación más estricta porque debe seguir siendo seguro bajo supuestos de falla más difíciles.

Por eso Ex ia se usa comúnmente donde la presencia de atmósfera peligrosa es más severa. En áreas de gas, la Zona 0 es el área con riesgo más alto de presencia continua o frecuente de gas explosivo. Un nivel de protección adecuado para Zona 0 debe ofrecer un margen muy alto contra la ignición, porque el equipo puede estar expuesto al gas durante la operación normal, no solo durante fugas anormales.

Los niveles inferiores aún pueden ser adecuados en otras zonas. Ex ib se asocia típicamente con aplicaciones Zona 1 / EPL Gb, donde el gas explosivo puede aparecer ocasionalmente durante la operación normal. Ex ic se asocia con Zona 2 / EPL Gc, donde el gas no es probable en operación normal o solo aparece brevemente. El nivel correcto depende de la clasificación del área peligrosa, no de una preferencia general.

Ex ia debe seleccionarse porque el área peligrosa exige ese nivel de protección, no simplemente porque suene más seguro en una ficha técnica.

El papel de IEC, IECEx y ATEX

La seguridad intrínseca se analiza habitualmente mediante sistemas de certificación internacionales y regionales. IEC 60079-11 es la norma técnica clave para la protección de equipos por seguridad intrínseca “i” dentro de la serie IEC 60079. Define requisitos de construcción y ensayo para aparatos intrínsecamente seguros y aparatos asociados destinados a atmósferas explosivas. Para proyectos globales, IECEx es un sistema internacional de conformidad basado en normas IEC.

ATEX es el marco regulatorio europeo para equipos y sistemas de protección destinados a atmósferas explosivas. Utiliza grupos y categorías como II 1G, II 2G e II 3G para atmósferas de gas, que corresponden a distintos niveles de idoneidad de zona. Aunque los marcados IECEx y ATEX no son idénticos, suelen aparecer juntos en productos para mercados internacionales.

Para el usuario, la cuestión práctica es leer el certificado y el marcado en conjunto. Un dispositivo puede llevar información ATEX e IECEx. El marcado ATEX puede indicar grupo, categoría y tipo de atmósfera, mientras que el estilo IECEx muestra concepto de protección Ex, grupo de gas, clase de temperatura y nivel de protección del equipo. Ambos deben ser coherentes con el entorno de instalación.

También es importante entender que las normas evolucionan. Los equipos de proyecto deben verificar la edición vigente aplicable, los requisitos legales locales, la documentación del organismo notificado o certificador y las condiciones del certificado. Una explicación general del marcado ayuda a comprender la estructura, pero el certificado sigue siendo la fuente autorizada para los límites exactos de aplicación.

En compras y revisión de ingeniería, las normas no deben tratarse como referencias decorativas. Definen cómo se evaluó el producto, a qué área peligrosa puede entrar, qué condiciones de cableado aplican y qué limitaciones debe observar el instalador. En sistemas Ex ia esto es especialmente relevante porque el cableado de campo y los aparatos asociados afectan todo el lazo de seguridad.

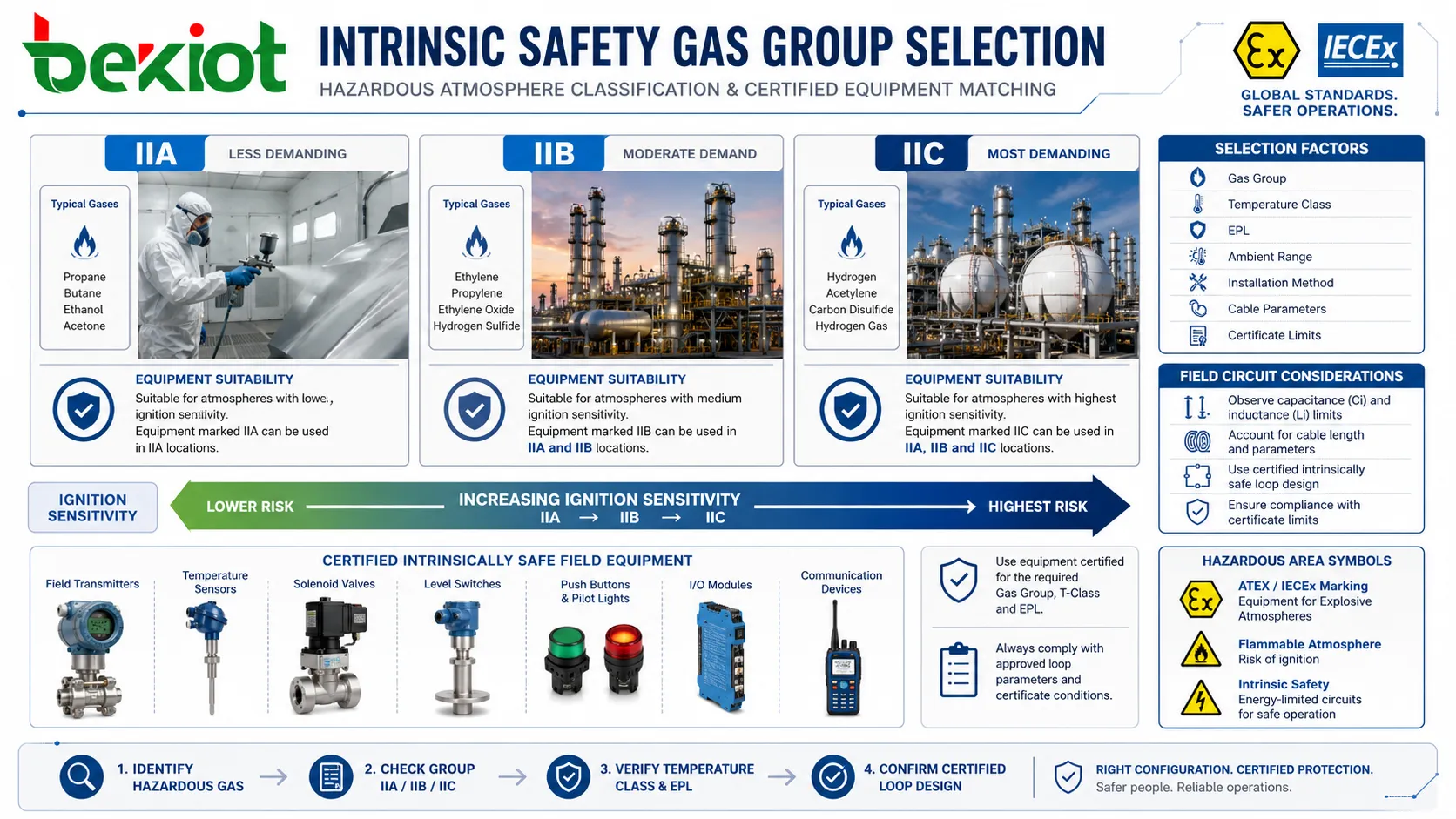

Clasificación de grupos de gas y sensibilidad de ignición

La clasificación de grupo de gas es uno de los factores de selección más prácticos para equipos Ex ia. Los gases y vapores explosivos difieren en energía de ignición, comportamiento de propagación de llama y características de explosión. La clasificación ayuda a ajustar la capacidad de protección del equipo al ambiente de gas donde se instalará.

Para industrias de superficie, los grupos se identifican comúnmente como IIA, IIB e IIC. IIA representa gases menos fáciles de inflamar, IIB un grupo más exigente e IIC el grupo más severo dentro de estas categorías. Hidrógeno y acetileno son ejemplos típicos asociados al riesgo IIC. Un equipo marcado IIC ha sido evaluado para el grupo más exigente de esa estructura.

Esto no significa que el grupo de gas sea suficiente para seleccionar. También deben revisarse clase de temperatura, EPL, rango de temperatura ambiente, método de instalación, parámetros de cable y limitaciones del certificado. Un equipo puede tener el grupo correcto y aun así no ser apto si su clase de temperatura no alcanza o si la instalación viola los parámetros de entidad.

En proyectos reales, la información del grupo de gas suele venir de documentos de clasificación de áreas, análisis de seguridad de proceso, datos de seguridad de materiales o especificaciones de ingeniería. El equipo de selección no debe adivinar por tipo de industria. Una planta petroquímica, un área de baterías, un almacenamiento de gas, una cabina de pintura, un laboratorio o una plataforma offshore pueden contener gases diferentes y requerir supuestos de protección distintos.

En circuitos de comunicación y control intrínsecamente seguros, el grupo de gas influye en los valores permitidos de capacitancia e inductancia. Por tanto, la longitud y el tipo de cable pueden determinar si un lazo permanece dentro de los límites certificados. Esta es otra razón por la que la selección Ex ia debe incluir tanto el marcado del producto como el diseño del lazo.

Clase de temperatura y control de ignición térmica

La seguridad intrínseca suele asociarse con prevención de chispas, pero el control de ignición térmica es igual de importante. El equipo instalado en una atmósfera peligrosa no debe desarrollar temperaturas superficiales capaces de inflamar el gas o vapor circundante. La clase de temperatura define la categoría de temperatura superficial máxima bajo condiciones especificadas.

Las clases de temperatura se expresan comúnmente de T1 a T6, donde T6 representa la categoría de menor temperatura superficial máxima y T1 la mayor. Una temperatura superficial más baja es normalmente más restrictiva y puede requerirse para gases con baja temperatura de ignición. La clase correcta depende del material peligroso presente, no solo del tipo de equipo.

En circuitos Ex ia, el comportamiento térmico se evalúa junto con la limitación de energía eléctrica. Componentes como resistencias, semiconductores, fusibles, baterías, conectores y dispositivos de protección no deben alcanzar temperaturas peligrosas en condiciones normales ni bajo fallas definidas. Por ello la certificación considera tanto el riesgo de ignición por chispa como por temperatura.

El rango de temperatura ambiente también importa. Un equipo certificado para un rango estándar puede no ser adecuado para instalaciones exteriores muy calientes, cámaras frías, desiertos, plataformas marinas o armarios industriales mal ventilados. Si el ambiente excede el rango certificado, la clase de temperatura puede dejar de ser válida.

En mantenimiento, la seguridad térmica no debe comprometerse mediante reparaciones no autorizadas, sustitución de componentes, ventilación bloqueada, partes de envolvente dañadas o accesorios no aprobados. Aunque la seguridad intrínseca limita principalmente la energía del circuito, los cambios térmicos pueden afectar el cumplimiento del concepto certificado.

Niveles de protección del equipo e idoneidad de zona

El nivel de protección del equipo, o EPL, ofrece una forma estructurada de relacionar la capacidad de protección con el riesgo del área peligrosa. Para atmósferas de gas, los niveles comunes son Ga, Gb y Gc. Ga representa un nivel muy alto, Gb un nivel alto y Gc un nivel mejorado para áreas de menor riesgo. Ex ia se asocia normalmente con Ga cuando está certificado para ello.

La clasificación de zonas describe la frecuencia esperada de una atmósfera explosiva. Zona 0 indica presencia continua, de larga duración o frecuente de gas explosivo. Zona 1 indica presencia ocasional probable durante operación normal. Zona 2 indica que el gas no es probable en operación normal y, si aparece, solo existe por poco tiempo.

En muchas interpretaciones prácticas, Ex ia / Ga es adecuado para Zonas 0, 1 y 2 de gas cuando las demás condiciones de marcado coinciden. Ex ib / Gb se aplica normalmente a Zonas 1 y 2. Ex ic / Gc se aplica normalmente a Zona 2. La decisión final debe seguir el certificado, el código local y los documentos de clasificación del sitio.

Las categorías ATEX expresan idoneidad similar mediante categorías como 1G, 2G y 3G para gas. La categoría 1G se asocia con Zona 0, 2G con Zona 1 y 3G con Zona 2. Para atmósferas de polvo, las categorías y zonas difieren y no deben mezclarse casualmente con marcados de gas.

Comprender EPL e idoneidad de zona evita dos errores frecuentes. El primero es instalar equipo con protección insuficiente en un área más peligrosa. El segundo es sobredimensionar sin comprobar si el lazo completo y los accesorios también cumplen. Un marcado de alta protección en un dispositivo no hace automáticamente apta toda la instalación.

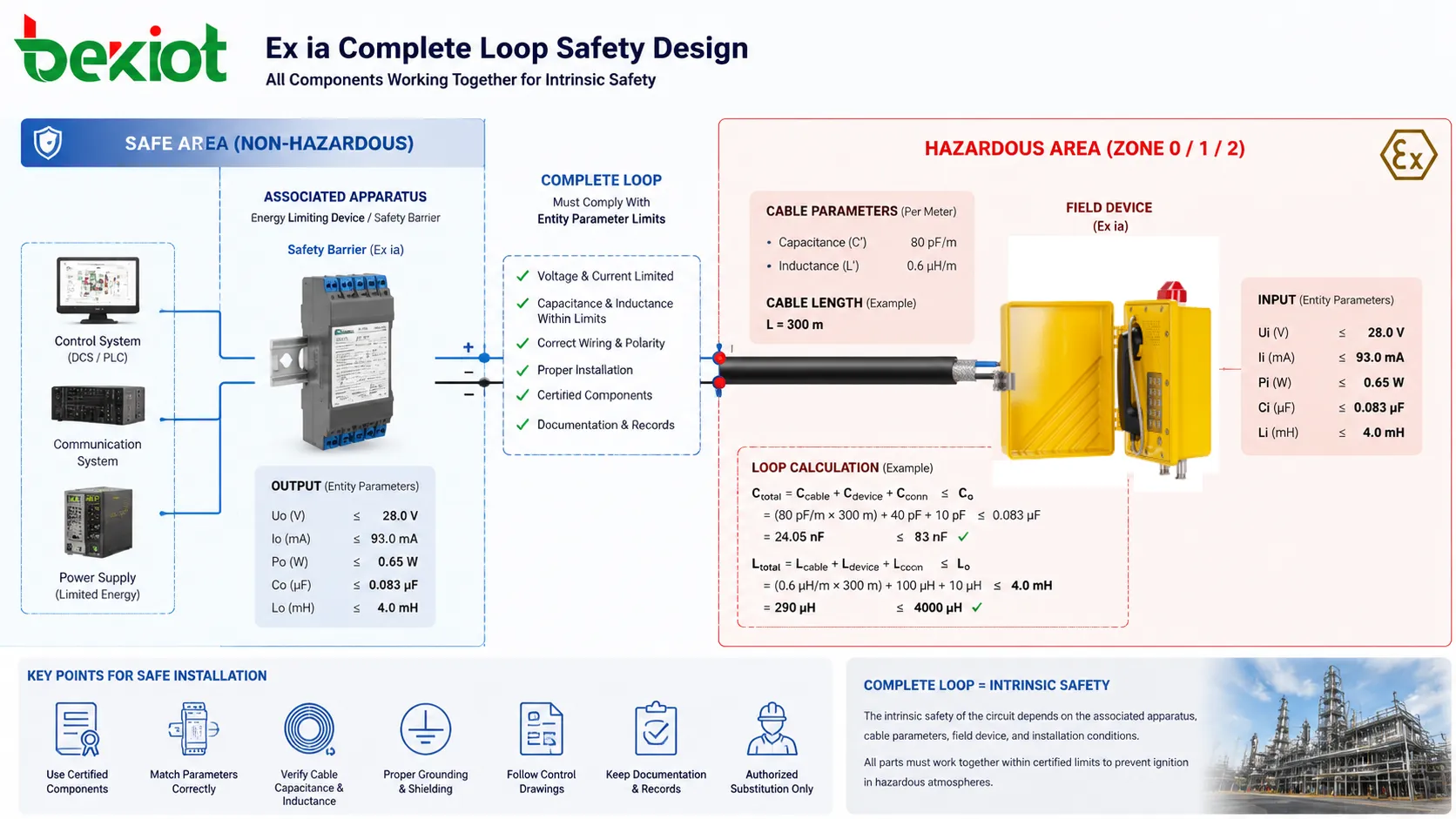

Aparatos asociados, barreras y seguridad del lazo completo

La seguridad intrínseca suele depender de más que el dispositivo de campo. Muchas instalaciones Ex ia usan aparatos asociados como barreras de seguridad, aisladores galvánicos, módulos de interfaz intrínsecamente seguros o dispositivos certificados de limitación de energía. Estos componentes pueden instalarse en área segura o en otra envolvente protegida y limitan la energía entregada al circuito del área peligrosa.

El aparato asociado define parámetros máximos de salida, como tensión, corriente, potencia, capacitancia e inductancia. El dispositivo de campo define sus parámetros de entrada y condiciones aceptables de conexión. El cable añade capacitancia e inductancia. El lazo completo debe mantenerse dentro de los límites certificados. Si el cable es demasiado largo o tiene características no aptas, el sistema puede exceder los valores permitidos aunque los dispositivos individuales estén certificados.

Por eso la documentación de seguridad intrínseca suele incluir parámetros de entidad, planos de control, diagramas de lazo y notas de instalación. Los ingenieros deben comparar los parámetros de salida del aparato asociado con los parámetros de entrada del dispositivo de campo e incluir los parámetros de cable en el cálculo. Este proceso demuestra que el lazo instalado sigue siendo intrínsecamente seguro.

En términos prácticos, una instalación segura requiere selección correcta del producto, barrera correcta, cableado correcto, puesta a tierra correcta y documentación correcta. El personal de mantenimiento debe evitar reemplazar barreras, cables o dispositivos por alternativas parecidas pero no certificadas. Una pequeña sustitución puede cambiar las características eléctricas del lazo.

La seguridad del lazo completo es una de las características más distintivas de los sistemas Ex ia. El grado de protección no es solo una etiqueta en un dispositivo; es el resultado de una relación controlada entre todos los componentes del circuito.

Implicaciones de instalación y mantenimiento

Instalar equipos Ex ia exige atención cuidadosa a las condiciones certificadas. Tipo de cable, longitud, separación de circuitos no intrínsecamente seguros, puesta a tierra, barreras, terminales y métodos de entrada a envolvente deben seguir el diseño aprobado. El cableado intrínsecamente seguro no debe tratarse como cableado común de baja tensión solo porque lleva energía limitada.

La separación entre circuitos intrínsecamente seguros y no seguros es importante. Si el cableado se mezcla incorrectamente, energía de un circuito no seguro podría introducirse en el lazo seguro. Cajas de conexiones, borneras, bandejas y armarios deben organizarse para mantener identificación y separación claras durante toda la vida útil.

El mantenimiento debe preservar la integridad de certificación. Reemplazos no autorizados, extensión de cables, modificación de envolventes, sustitución de conectores o reparación con piezas no aprobadas pueden invalidar el concepto de protección. Si un dispositivo se daña, el equipo de mantenimiento debe seguir las instrucciones del fabricante y las condiciones de certificación.

La inspección debe incluir legibilidad de etiquetas, estado de envolvente, prensaestopas, puesta a tierra, corrosión, daño mecánico, separación de cableado, estado de barrera y coherencia documental. En sitios severos, estas revisiones deben realizarse con mayor frecuencia porque vibración, humedad, químicos y ciclos térmicos afectan gradualmente la calidad de instalación.

Para los equipos operativos, el hábito clave es tratar el equipo Ex ia como parte de un sistema de seguridad certificado. La instalación solo es segura cuando dispositivo, cableado, aparato asociado, documentación y mantenimiento siguen siendo coherentes con el diseño aprobado.

Malentendidos comunes durante la selección

Un malentendido común es asumir que Ex ia sirve para cualquier área peligrosa. Ex ia es un concepto de seguridad intrínseca de alto nivel, pero la idoneidad todavía depende de grupo de gas, clase de temperatura, grupo de equipo, EPL, rango de temperatura ambiente y limitaciones del certificado. Un dispositivo marcado Ex ia puede ser inadecuado para un gas o condición específica.

Otro malentendido es tratar la seguridad intrínseca como equivalente a la protección antideflagrante. La protección antideflagrante permite ignición dentro de una envolvente pero evita que la llama se propague al exterior. La seguridad intrínseca evita la ignición limitando energía. Son conceptos diferentes con requisitos de instalación y mantenimiento diferentes.

Un tercer error es ignorar el lazo completo. Los usuarios pueden elegir un dispositivo de campo certificado pero conectarlo mediante una barrera o un cable inadecuado. En seguridad intrínseca, la interfaz y el cableado forman parte del cálculo de seguridad. Un producto conforme en un lazo no conforme produce una instalación no conforme.

Algunos usuarios también suponen que baja potencia significa automáticamente seguridad intrínseca. No es correcto. La seguridad intrínseca requiere diseño, ensayo y documentación certificados. Un dispositivo de baja tensión no es automáticamente Ex ia; debe evaluarse según la norma aplicable y marcarse en consecuencia.

Finalmente, a veces se sobredimensiona Ex ia cuando la clasificación del área solo requiere un nivel inferior. Usar un nivel más alto puede ser aceptable en algunos casos, pero puede aumentar costo o limitar opciones. La selección debe seguir la clasificación de área y el requisito de ingeniería, no una preferencia general por el grado más alto.

Preguntas frecuentes

¿Ex ia siempre es obligatorio en áreas peligrosas?

No. Ex ia se usa típicamente donde se requiere el nivel más alto de seguridad intrínseca, como en Zona 0 de gas. Las zonas 1 o 2 pueden permitir otros niveles según la clasificación del área, grupo de gas, clase de temperatura, certificado y normativa local.

¿Puede repararse en sitio un equipo Ex ia?

Solo si el método de reparación está permitido por el fabricante y las condiciones de certificación. Reparaciones no autorizadas, sustitución de componentes o modificación de envolvente pueden invalidar el concepto de protección. Muchos equipos certificados requieren procedimientos controlados o reemplazo.

¿Ex ia significa que el equipo es impermeable o resistente a la corrosión?

No. Ex ia se refiere a protección de seguridad intrínseca contra riesgo de ignición. Impermeabilidad, protección contra polvo, resistencia a corrosión e impacto son clasificaciones mecánicas o ambientales separadas. Puede requerirse una clasificación IP, material o envolvente adicional.

¿Por qué son importantes los parámetros de cable en seguridad intrínseca?

Los cables añaden capacitancia e inductancia al circuito. Si esos valores superan los límites certificados, la energía almacenada puede exceder el diseño aprobado. Por eso tipo y longitud de cable deben incluirse en la verificación del lazo.

¿Qué debe comprobarse antes de seleccionar equipos Ex ia?

Debe verificarse la zona peligrosa, grupo de gas o polvo, clase de temperatura, EPL o categoría requerida, temperatura ambiente, alcance del certificado, parámetros de entidad, aparato asociado, método de instalación y requisitos de mantenimiento. El sistema completo debe coincidir con el riesgo clasificado.
