Las subestaciones de parques eólicos son nodos críticos en la cadena de energía renovable. Recolectan energía de múltiples aerogeneradores, elevan la tensión, coordinan la protección y el control, y conectan el parque eólico a la red eléctrica más amplia. Aunque estos sitios son más pequeños que muchas centrales eléctricas convencionales, sus requisitos de comunicación están altamente especializados. Los operadores deben mantener una comunicación de voz clara a través de los patios de transformadores, salas de celdas, edificios de control, sótanos de cables, salas de protección de relés y áreas de servicio exteriores, al mismo tiempo que apoyan la operación remota, la gestión de seguridad y la respuesta a emergencias.
Un sistema PAGA profesional combina megafonía, localización de personal y alarma general en una plataforma de comunicación unificada. En las subestaciones de parques eólicos, este sistema ayuda a los operadores a emitir avisos rutinarios, mensajes de coordinación de trabajo, instrucciones específicas por área, advertencias de emergencia y guía de evacuación a través de una arquitectura de voz estructurada y centralizada. En lugar de depender de altavoces, teléfonos o dispositivos de advertencia locales desconectados, el sitio gana una plataforma coordinada para la operación diaria y el manejo de eventos anormales.
Becke Telcom proporciona soluciones de comunicación industrial para entornos exigentes y de misión crítica. Para subestaciones de parques eólicos, la solución puede integrar PAGA, teléfonos industriales, comunicación SIP, interfonía de emergencia, coordinación de despacho y vinculación con sistemas de terceros en una red de comunicación escalable para toda la subestación que apoya tanto al personal local como a los equipos de control remoto.
Las subestaciones de parques eólicos operan bajo un modelo de comunicación diferente al de muchos sitios industriales tradicionales. A menudo se ubican en entornos remotos o semirremotos, son gestionadas cada vez más a través de plataformas centralizadas de SCADA y automatización de subestaciones, y pueden tener una dotación de personal limitada en el sitio durante la operación normal. Al mismo tiempo, contienen equipos eléctricos de alto valor y requieren una comunicación de seguridad estructurada para operaciones de conmutación, coordinación de mantenimiento, control de áreas restringidas y respuesta a eventos anormales.
La comunicación rutinaria sigue siendo importante incluso en sitios con poco personal. Los operadores pueden necesitar anunciar los programas de mantenimiento, autorizar el acceso al trabajo, advertir sobre actividades de conmutación, coordinar tareas de inspección o notificar al personal sobre restricciones temporales de acceso. Durante emergencias, la plataforma de comunicación debe apoyar rápidamente la alarma general, la advertencia de falla de equipos, la instrucción de evacuación y la guía de voz en vivo desde la sala de control local o un centro de operaciones remoto. Estas demandas hacen que un sistema básico de altavoces sea insuficiente. Una subestación de parque eólico necesita una solución más organizada e integrada.
Entornos operativos remotos o con poco personal
Activos eléctricos críticos concentrados en un área limitada del sitio
Necesidad de soporte de control local y operación remota
Zonas de comunicación interiores y exteriores con diferentes condiciones acústicas
Requisito de anuncios rutinarios y alarma de emergencia en una sola plataforma
Necesidad de integrarse con SCADA, automatización de subestaciones, CCTV, telefonía y sistemas de alarma contra incendios
En las subestaciones de parques eólicos, el valor de la comunicación radica en una entrega de voz clara, controlada y oportuna que apoya tanto el trabajo de mantenimiento diario como la respuesta rápida a emergencias.

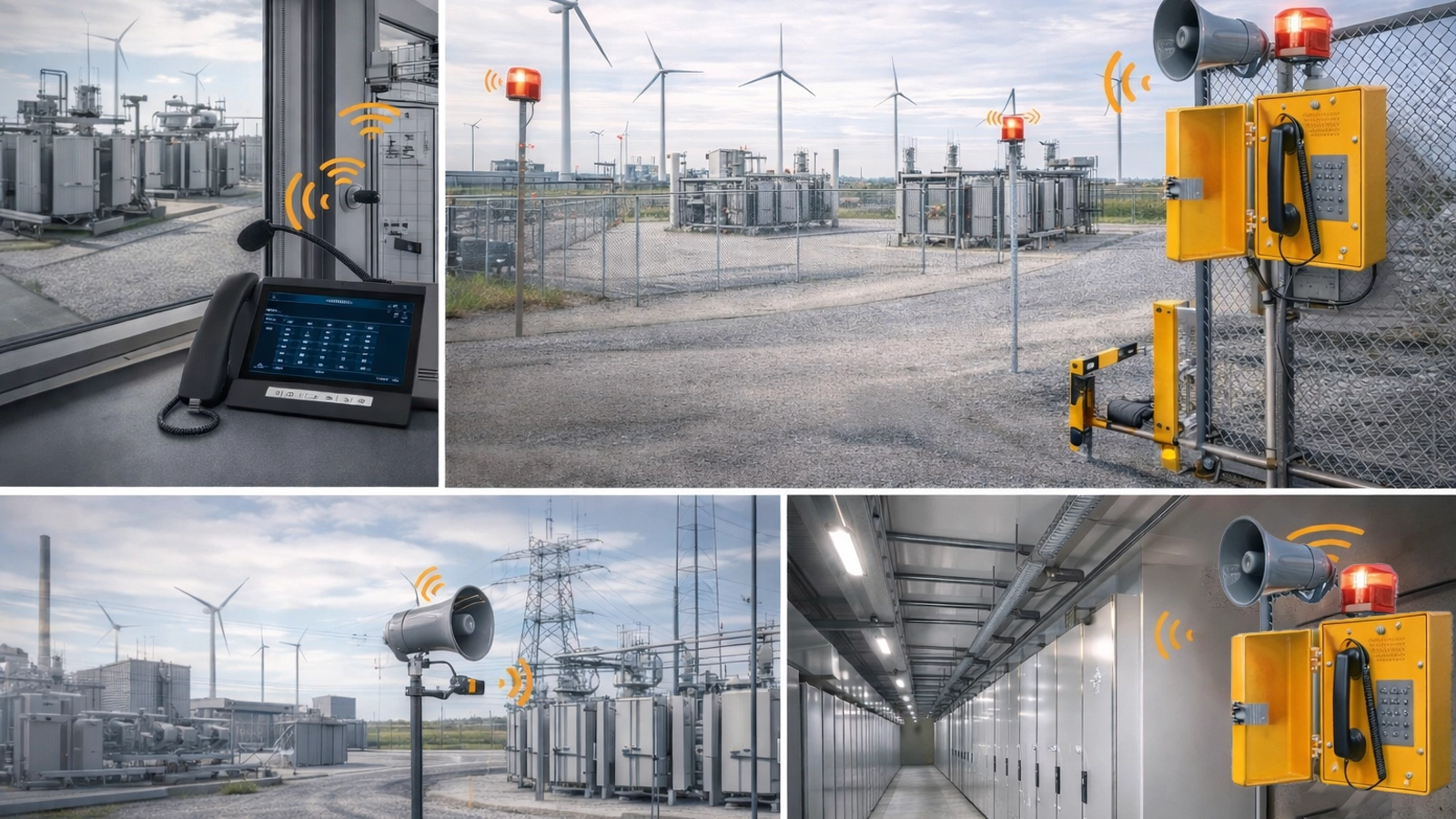

El sistema PAGA sirve como una columna vertebral de comunicación de voz centralizada para la operación rutinaria de la subestación y la respuesta a emergencias. Soporta megafonía rutinaria, localización por zonas, activación de alarma general, mensajes de emergencia pregrabados y anuncios en vivo del operador en todo el sitio. En el uso práctico, ayuda a garantizar que la instrucción correcta llegue a la ubicación correcta con la prioridad correcta.
Para los proyectos eólicos modernos, la plataforma PAGA es más efectiva cuando se trata como parte del entorno más amplio de comunicación y control de la subestación. Puede funcionar junto con teléfonos industriales, terminales SIP, CCTV, sistemas de alarma contra incendios, control de acceso, automatización de subestaciones y plataformas SCADA de parques eólicos. Este diseño integrado ayuda a los equipos de campo locales y a los operadores remotos a responder de manera más eficiente tanto al trabajo rutinario como a los eventos anormales.
La plataforma de control central gestiona las definiciones de zonas, el enrutamiento de audio, los programas de anuncios, la lógica de alarmas, el manejo de eventos y la supervisión del sistema. Normalmente se instala en el edificio de control, la sala de operadores local o el gabinete de comunicaciones del sitio. Para proyectos que requieren una mayor disponibilidad, la capa de control puede diseñarse con redundancia para mejorar la continuidad del servicio.
Las consolas de localización permiten al personal autorizado realizar anuncios en vivo a una zona, múltiples zonas o a toda la subestación. Las estaciones de trabajo del operador también pueden soportar la revisión de eventos, el manejo de alarmas, la supervisión de llamadas y la gestión de la comunicación. Estos terminales son útiles tanto para la coordinación rutinaria como para el mando de voz de emergencia.
La capa de salida de audio incluye amplificadores industriales y altavoces distribuidos. Los altavoces tipo bocina para exteriores son típicamente adecuados para patios de transformadores, rutas de acceso al patio de celdas y caminos de servicio, mientras que los altavoces interiores se pueden usar en edificios de control, salas GIS, corredores y salas técnicas. Una planificación adecuada de las zonas mejora la audibilidad y limita las molestias innecesarias entre áreas no relacionadas.

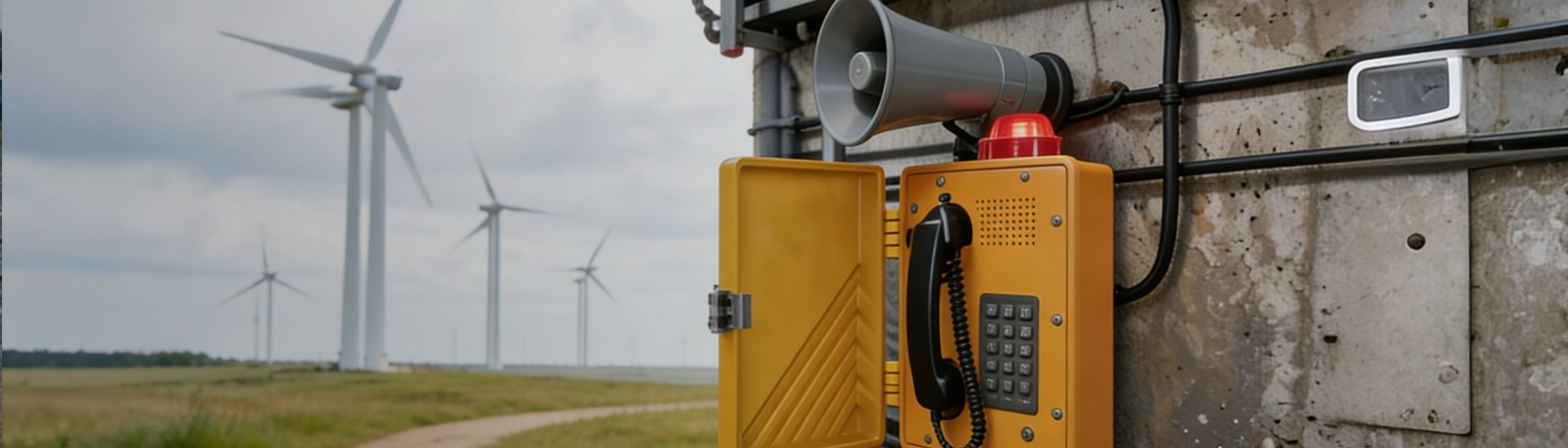

Los puntos terminales de comunicación de emergencia, como teléfonos industriales, teléfonos SIP o terminales de interfonía, se pueden instalar en edificios de control, salas eléctricas, zonas de mantenimiento, sótanos de cables y posiciones exteriores seleccionadas. Estos dispositivos soportan la comunicación de voz directa entre el personal de campo y el centro de control local o remoto.
El sistema puede grabar anuncios en vivo, sesiones de localización, activaciones de alarmas y acciones seleccionadas del operador. Estos registros ayudan a respaldar la revisión operativa, el análisis de mantenimiento, la formación y la trazabilidad de la comunicación.
Los módulos de interfaz permiten que la plataforma PAGA se conecte con SCADA, automatización de subestaciones, sistemas de alarma contra incendios, CCTV, control de acceso, telefonía industrial, plataformas de comunicación SIP y herramientas de despacho. Esto ayuda al sistema de comunicación a responder a los eventos reales del sitio en lugar de operar como una capa de audio aislada.
| Componente | Función principal | Implementación típica |
|---|---|---|
| Plataforma de control central | Gestión de zonas, enrutamiento de audio, control de prioridad, supervisión del sistema | Edificio de control, sala de operadores, gabinete de comunicaciones |
| Consola de localización | Anuncios en vivo, localización por zonas, comando de voz de emergencia | Puesto de control, estación de trabajo local, posición de operación remota |
| Amplificador industrial y red de altavoces | Transmisión rutinaria, salida de advertencia, mensajes de alarma general | Patio de transformadores, sala GIS, corredor de servicio, área de acceso exterior |
| Terminal de comunicación de emergencia | Comunicación de voz directa y reporte de incidentes | Edificio de control, sala técnica, sótano de cables, punto de servicio |
| Módulo de interfaz | Integración con SCADA, automatización, CCTV, alarma contra incendios y telefonía | Capa del sistema, sala de equipos, plataforma de control |
El sistema soporta la comunicación de voz diaria para la operación y el mantenimiento normales. Las aplicaciones típicas incluyen avisos de trabajo, recordatorios de seguridad, anuncios de actividades de conmutación, coordinación de inspecciones, guía para contratistas e información general de la subestación. Incluso en sitios con poco personal, esta función ayuda a mejorar la disciplina de comunicación y la claridad operativa.

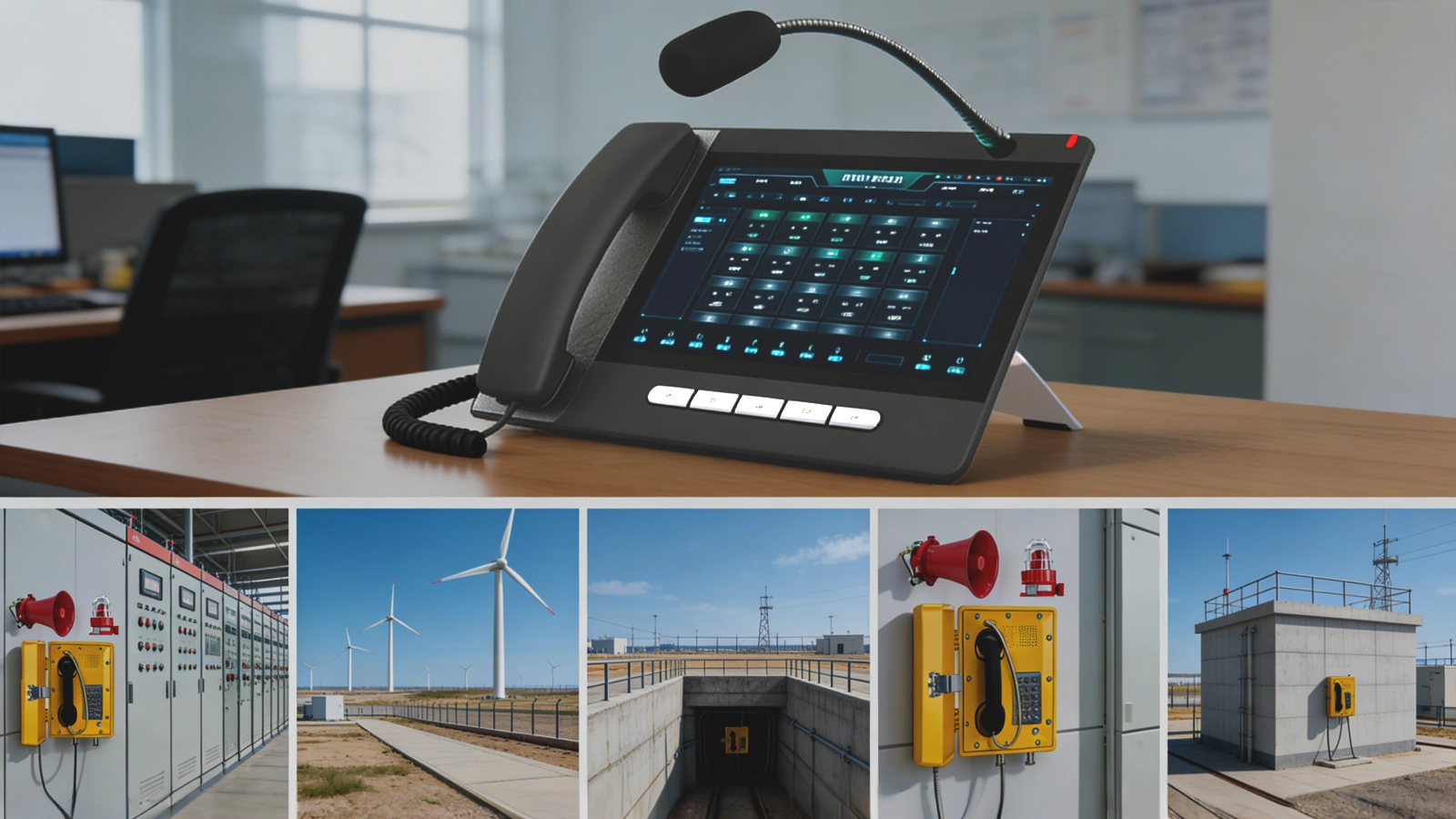

Las subestaciones de parques eólicos necesitan una comunicación dirigida en lugar de una transmisión innecesaria en todo el sitio. La solución soporta la localización basada en áreas para que los operadores puedan enviar el mensaje correcto solo a la ubicación relevante. Esto mejora la eficiencia y reduce la interrupción en áreas de trabajo no relacionadas.
Las zonas típicas de transmisión y localización pueden incluir:
Sala de control principal
Sala de operadores local
Patio de transformadores
Sala GIS o de celdas
Sala de protección de relés
Sótano o zanja de cables
Sala de energía auxiliar
Área de acceso y servicio exterior
Punto de reunión de emergencia
Cuando ocurre un evento grave, el sistema puede activar una alarma general en todo el sitio o específica de un área. Esto puede utilizarse para incendios, anomalías en equipos, restricción de acceso, instrucción de emergencia o evacuación organizada. La capacidad de alarma general es especialmente importante en las subestaciones porque ayuda a los operadores a pasar rápidamente de la operación normal a un modo de respuesta controlada.
La solución soporta tanto mensajes de emergencia pregrabados como anuncios en vivo. El contenido pregrabado proporciona una comunicación rápida y consistente, mientras que la localización en vivo permite a los operadores emitir instrucciones específicas para la situación. Los mensajes de voz de emergencia comunes pueden incluir instrucciones de evacuación, aviso de aislamiento de área, advertencia de falla de equipo, notificación de área restringida y orientación de respuesta a emergencias.
El personal autorizado puede emitir mensajes en vivo desde el edificio de control local o desde un centro de operaciones remoto, dependiendo de la arquitectura del sistema y las necesidades del proyecto. Esta es una gran ventaja para los proyectos eólicos, donde el monitoreo centralizado y la operación remota son cada vez más importantes. La localización en vivo ayuda a los técnicos locales y a los operadores remotos a coordinarse de manera más efectiva durante el mantenimiento, el trabajo de conmutación y los eventos anormales.
El sistema puede asignar diferentes prioridades a los anuncios rutinarios, la localización en vivo, la comunicación de emergencia y los mensajes de alarma. El contenido de alarma de alta prioridad anula automáticamente el audio rutinario de menor prioridad, ayudando a garantizar que las instrucciones urgentes se entreguen sin demora.
Los registros de anuncios y los registros de alarmas se pueden almacenar para auditoría, formación y revisión de eventos. Las funciones de reproducción ayudan a los operadores a confirmar las acciones de comunicación, evaluar la calidad de la respuesta a incidentes y mejorar los procedimientos futuros.
La solución puede supervisar amplificadores, líneas de altavoces, terminales clave, enlaces de red y zonas de transmisión importantes. El monitoreo centralizado del estado mejora la eficiencia del mantenimiento y apoya una mayor preparación de la comunicación en toda la subestación.
La planificación de la implementación debe seguir el diseño de la subestación, la importancia del equipo, el control de acceso, el flujo de trabajo de mantenimiento y el diseño de las rutas de emergencia. En las subestaciones de parques eólicos, la cobertura de comunicación debe centrarse en las áreas donde las personas trabajan, donde se concentra el riesgo eléctrico y donde puede ser necesario entregar instrucciones de emergencia de inmediato.
La implementación típica en interiores incluye la sala de control principal, la sala de operadores local, la sala de protección de relés, la sala de comunicaciones, el corredor de servicio y otros espacios técnicos. Estas áreas requieren tanto comunicación operativa rutinaria como mensajes de alarma.
La implementación en exteriores a menudo incluye el patio de transformadores, el área de celdas exteriores, las rutas de acceso a equipos y los caminos de servicio. Estas áreas se benefician de una cobertura robusta de altavoces que apoya tanto la coordinación del trabajo como la advertencia de emergencia.
Los sótanos de cables, zanjas, salas de energía auxiliar, zonas de mantenimiento y secciones de acceso controlado también se benefician de un soporte de comunicación estructurado. Estas son áreas donde las instrucciones específicas y la comunicación directa pueden ser especialmente valiosas durante el mantenimiento o el manejo de incidentes.
| Área de implementación | Principal necesidad de comunicación | Función recomendada del sistema |
|---|---|---|
| Edificio de control / Sala de operadores | Supervisión centralizada, coordinación rutinaria, comando de voz de emergencia | Consola de localización, monitoreo, manejo de eventos |
| Patio de transformadores | Instrucción de trabajo, aviso de advertencia, guía de emergencia | Cobertura de transmisión exterior y entrega de alarmas prioritarias |
| Sala GIS / de celdas | Mensajería operativa específica y comunicación de emergencia | Megafonía por zonas y localización en vivo |
| Sala de protección de relés / Técnica | Coordinación de mantenimiento, notificación de área restringida | Localización por área y soporte de comunicación |
| Sótano de cables / Sala auxiliar | Apoyo a inspecciones, advertencia local, instrucción de emergencia | Cobertura de voz distribuida y mensajería de alarma vinculada |
| Punto de reunión de emergencia | Guía de personal y mensajería de evacuación organizada | Transmisión de voz prioritaria y salida de alarma |
Una de las características más importantes de una solución PAGA para subestaciones de parques eólicos es su capacidad para integrarse con sistemas digitales de control y monitoreo. Las subestaciones de parques eólicos operan cada vez más dentro de un entorno unificado que incluye SCADA, automatización de subestaciones, monitoreo remoto, vigilancia por video y herramientas de comunicación de la planta. La plataforma PAGA debe encajar naturalmente en esta arquitectura.
Integración con SCADA: las acciones de comunicación pueden seguir eventos operativos, alarmas y flujos de trabajo de supervisión remota
Integración con automatización de subestaciones: las alarmas del sitio y las condiciones de estado pueden activar acciones de comunicación de voz estructuradas
Integración con alarma contra incendios: los mensajes de emergencia se pueden activar automáticamente en las zonas afectadas
Integración con CCTV: los operadores pueden verificar las condiciones del sitio visualmente mientras emiten anuncios
Integración con control de acceso: los mensajes basados en áreas pueden apoyar la entrada restringida y los procedimientos de aislamiento temporal
Integración con telefonía SIP: la comunicación de voz puede extenderse a una red de operaciones local o remota más amplia
Por ejemplo, si se activa una alarma de incendio o de equipo en un área eléctrica designada, el sistema puede activar una advertencia específica de la zona, notificar a la sala de control y permitir que los operadores locales o remotos emitan instrucciones de seguimiento en vivo. Esto crea un flujo de comunicación más coordinado entre las funciones de monitoreo, control y respuesta.
La plataforma de comunicación debe funcionar bien en sitios que combinan el acceso de mantenimiento local con el monitoreo remoto o el control remoto. Esto requiere un diseño que soporte tanto la interacción del operador local como la coordinación central.
Los entornos de subestaciones requieren un control preciso del área. La solución debe soportar zonas de transmisión claramente definidas para que los operadores puedan comunicarse con precisión sin molestias innecesarias.
Debido a que las subestaciones de parques eólicos a menudo combinan edificios de control y patios eléctricos exteriores, el sistema debe soportar una comunicación fiable en diferentes condiciones ambientales y acústicas.
Para sitios críticos, el diseño redundante de los hosts de control, las rutas de red, la fuente de alimentación y los recursos de amplificación puede mejorar la disponibilidad y reducir el impacto de los fallos de punto único.
El sistema debe soportar una activación rápida de alarmas, una reproducción inmediata de mensajes de emergencia y la toma de control por parte del operador en vivo cuando las condiciones cambian. Esto mejora la velocidad de respuesta durante eventos anormales.
Los anuncios grabados, los registros de alarmas y los eventos de comunicación ayudan a respaldar la revisión, la formación y la trazabilidad operativa, lo cual es especialmente valioso en sitios remotos o con poco personal.
Una solución PAGA sólida para subestaciones de parques eólicos no es solo una herramienta de transmisión. Es un marco de comunicación de voz estructurado que apoya un mantenimiento más seguro, un control más claro y una respuesta a emergencias más rápida.
Becke Telcom se centra en soluciones de comunicación industrial para entornos exigentes y de alta fiabilidad. En subestaciones de parques eólicos, su solución PAGA está diseñada para apoyar tanto la comunicación rutinaria del sitio como la respuesta a emergencias a través de una arquitectura unificada y escalable.
La solución puede integrar megafonía, alarma general, telefonía industrial, interfonía de emergencia, comunicación SIP, sistemas de altavoces distribuidos y coordinación del centro de control en una sola plataforma manejable. Esto ayuda a los operadores eólicos a mejorar la eficiencia de la comunicación, mantener un control de área más fuerte y apoyar una operación de subestación más segura y organizada.
Arquitectura unificada para megafonía, alarma, telefonía, interfonía y coordinación
Comunicación flexible basada en zonas para patios de transformadores, salas GIS y edificios de control
Soporte de integración para SCADA, automatización, alarma contra incendios, CCTV y sistemas SIP
Diseño de comunicación fiable para sitios eléctricos remotos y críticos
Implementación escalable para entornos de subestaciones eólicas en tierra o mar adentro
Para los desarrolladores eólicos, contratistas EPC, operadores e integradores de sistemas, una solución PAGA profesional aporta valor tanto en la eficiencia operativa como en la gestión de la seguridad.
Mejora la eficiencia de la comunicación de voz en toda la subestación
Soporta la gestión unificada de la transmisión rutinaria y la alarma de emergencia
Mejora la velocidad de respuesta durante fallas de equipos y escenarios de evacuación
Fortalece la coordinación entre los equipos de campo y los operadores remotos
Reduce la demora, la confusión y las instrucciones perdidas en áreas críticas del sitio
Apoya una operación de subestaciones eólicas más segura y manejable
Una Solución PAGA para Subestaciones de Parques Eólicos es una parte importante de la comunicación y el soporte de seguridad de las subestaciones modernas. En entornos donde la operación remota, los activos eléctricos críticos, el acceso controlado y la preparación para emergencias afectan los requisitos de comunicación, una plataforma unificada para megafonía, localización y alarma general proporciona una forma más fiable de apoyar tanto el trabajo rutinario como la respuesta a eventos anormales.
Al combinar la transmisión rutinaria, la localización por zonas, la alarma general, el comando de voz en vivo y la integración con SCADA y automatización de subestaciones en una arquitectura coordinada, los operadores de parques eólicos pueden mejorar la eficiencia de la comunicación, fortalecer la seguridad del sitio y construir un marco de voz para toda la subestación más adecuado para los proyectos eólicos modernos.
Es un sistema de comunicación integrado que combina megafonía, localización de personal y alarma general para apoyar la transmisión rutinaria, la comunicación de voz basada en áreas y la advertencia de emergencia en toda la subestación.
La localización por zonas permite a los operadores enviar el mensaje correcto al área correcta, como el patio de transformadores, la sala GIS o el edificio de control, sin molestar a las zonas de trabajo no relacionadas.
Sí. La solución puede diseñarse para soportar la operación local y la coordinación remota, lo cual es especialmente útil para los proyectos eólicos modernos con monitoreo centralizado.
Sí. Puede integrarse con SCADA, automatización de subestaciones, alarma contra incendios, CCTV, telefonía SIP y otras plataformas de comunicación o monitoreo para una operación del sitio más coordinada.
