En el mando de emergencias, seguridad pública, energía, transporte, parques industriales, minería, aeropuertos, puertos, servicios públicos y gestión de grandes instalaciones, los sistemas de intercomunicación por radio han sido durante mucho tiempo la base de la comunicación en primera línea. Los radios bidireccionales son simples, rápidos y familiares. Los operadores presionan el botón PTT, hablan a un grupo y los equipos de campo pueden recibir instrucciones al instante sin abrir una aplicación ni buscar un contacto.
Sin embargo, el trabajo de mando moderno ya no se limita a la voz por radio. Los centros de despacho ahora necesitan conectar personas, plataformas, dispositivos, alarmas, mapas, cámaras, sistemas de megafonía, teléfonos IP, terminales móviles y centros de mando remotos. Un sistema tradicional solo de radio puede ser fiable para la voz grupal, pero no puede participar fácilmente en flujos de trabajo digitales a menos que se agregue una capa de puerta de enlace.
Una puerta de enlace de radio troncalizada o puerta de enlace RoIP proporciona esa capa de integración. Ayuda a llevar la comunicación por radio a un entorno de mando basado en IP, permitiendo a los despachadores coordinar a los usuarios de radio de campo junto con sistemas SIP, plataformas de video, sistemas de alarma, radiodifusión y recursos de comunicación 4G/5G.
Cuando la comunicación por voz se convierte en colaboración operativa
Los sistemas de radio troncalizada tradicionales están diseñados para resolver un problema específico: la comunicación rápida por voz en grupo. Esto sigue siendo valioso en el campo, especialmente cuando los trabajadores necesitan conciencia manos libres, entrega rápida de órdenes y operación simple bajo presión. En muchos entornos industriales y de emergencia, la radio sigue siendo más práctica que las llamadas telefónicas ordinarias.
La limitación aparece cuando el centro de mando necesita hacer más que hablar. Por ejemplo, un sistema de alarma puede detectar una intrusión, una plataforma de video puede mostrar una imagen en vivo, un mapa SIG puede mostrar la ubicación de un equipo de campo, y un sistema de megafonía puede necesitar transmitir una advertencia. Si la red de radio está aislada, el despachador debe traducir manualmente toda esta información en instrucciones de voz y retransmitirlas a los usuarios de radio.
Esto crea una brecha entre los sistemas digitales y la ejecución en primera línea. La plataforma de mando puede “ver” el evento, pero no puede alcanzar directamente a las personas que necesitan responder. La integración de puerta de enlace ayuda a cerrar esta brecha al convertir la comunicación por radio en parte de un flujo de trabajo operativo más amplio.
El problema central: Las redes aisladas ralentizan la respuesta
En muchos proyectos, diferentes sistemas son construidos en diferentes momentos por diferentes proveedores. El sistema de radio puede pertenecer al departamento de seguridad, el sistema de telefonía IP puede pertenecer a TI, la plataforma de video puede pertenecer al equipo de vigilancia, y el sistema de alarma puede ser parte de la automatización de edificios. Cada sistema puede funcionar por sí solo, pero no se comunican naturalmente entre sí.
Durante las operaciones diarias, esta separación puede solo causar inconvenientes. Durante una emergencia, puede convertirse en un grave problema de respuesta. Una alarma de incendio, advertencia de fuga química, incidente en un túnel, falla de equipo ferroviario o intrusión en el perímetro pueden requerir comunicación inmediata entre departamentos. Si el despachador debe operar varios sistemas independientes manualmente, la eficiencia de la respuesta se reduce.
Barreras comunes de comunicación en proyectos reales
Los usuarios de radio a menudo no pueden hablar directamente con los usuarios de teléfonos IP. Las plataformas de despacho SIP pueden no ser capaces de unirse a los grupos de conversación de radio. Los sistemas de alarma pueden no ser capaces de activar notificaciones de radio automáticamente. Los operadores de videovigilancia pueden necesitar llamar a otra persona para informar a los equipos de radio sobre lo que ven en la pantalla.
Estas barreras aumentan el número de pasos manuales en la cadena de respuesta. Cada paso adicional genera demora, y cada retransmisión puede causar pérdida de información. Una arquitectura basada en puerta de enlace reduce estas barreras al crear una conexión controlada entre las redes de radio y los sistemas de comunicación IP.
Por qué la simple cobertura de radio no es suficiente
Una buena cobertura de radio solo significa que los usuarios de radio pueden comunicarse dentro del sistema de radio. No significa que el sistema de radio esté integrado con el resto del entorno de mando. Los requisitos modernos de despacho incluyen llamadas a través de redes, vinculación de grupos, grabación, comunicación activada por eventos, acceso remoto y coordinación con otras plataformas.
Por lo tanto, la planificación de la cobertura y la integración del sistema deben considerarse juntas. Una red de radio que cubre el sitio pero permanece aislada puede no lograr apoyar eficazmente la colaboración de mando.
La capa de puerta de enlace en una arquitectura convergente
Una puerta de enlace de radio actúa como un puente entre el mundo de la radio y el mundo de la comunicación IP. Puede conectar radios analógicas, sistemas troncalizados digitales, estaciones base de radio, plataformas de despacho SIP, sistemas IP PBX, sistemas de grabación, plataformas PTT de red pública y software de mando. Dependiendo del proyecto, puede manejar conversión de audio, señalización SIP, control PTT, puente de grupos, acceso a grabación y vinculación de plataformas.
En un despliegue práctico, la puerta de enlace no reemplaza al sistema de radio. En cambio, extiende el valor de los activos de radio existentes. Los radios, las estaciones base y los hábitos de los usuarios pueden continuar existiendo, mientras que la puerta de enlace permite que estos activos participen en el despacho basado en IP y la colaboración multisistema.
Comunicación de radio a SIP
Muchas plataformas de mando y sistemas de comunicación IP utilizan SIP como protocolo de señalización estándar. Al conectar los canales de radio a sistemas basados en SIP, la puerta de enlace permite que los usuarios de radio y los usuarios de IP se comuniquen a través de flujos de trabajo de despacho controlados.
Esto es útil en salas de guardia, centros de control, salas de mando de emergencia, centros de operaciones industriales y plataformas de gestión de múltiples sitios. Los despachadores pueden coordinar a los usuarios de radio desde una interfaz de software, consola SIP, teléfono IP o plataforma de comunicación unificada.
Control PTT y coordinación de grupos de conversación
La comunicación de pulsar para hablar (PTT) es diferente de las llamadas telefónicas dúplex completas ordinarias. Normalmente solo un usuario habla a la vez, mientras que los demás escuchan. Cuando la comunicación por radio se conecta a plataformas SIP o IP, la puerta de enlace debe manejar el control PTT con cuidado.
Las funciones importantes pueden incluir solicitud de derecho de habla, liberación de derecho de habla, detección de portadora, activación de audio, selección de grupo, mapeo de canales y prioridad de emergencia. Sin una lógica PTT adecuada, la comunicación a través de redes puede volverse inestable o confusa.

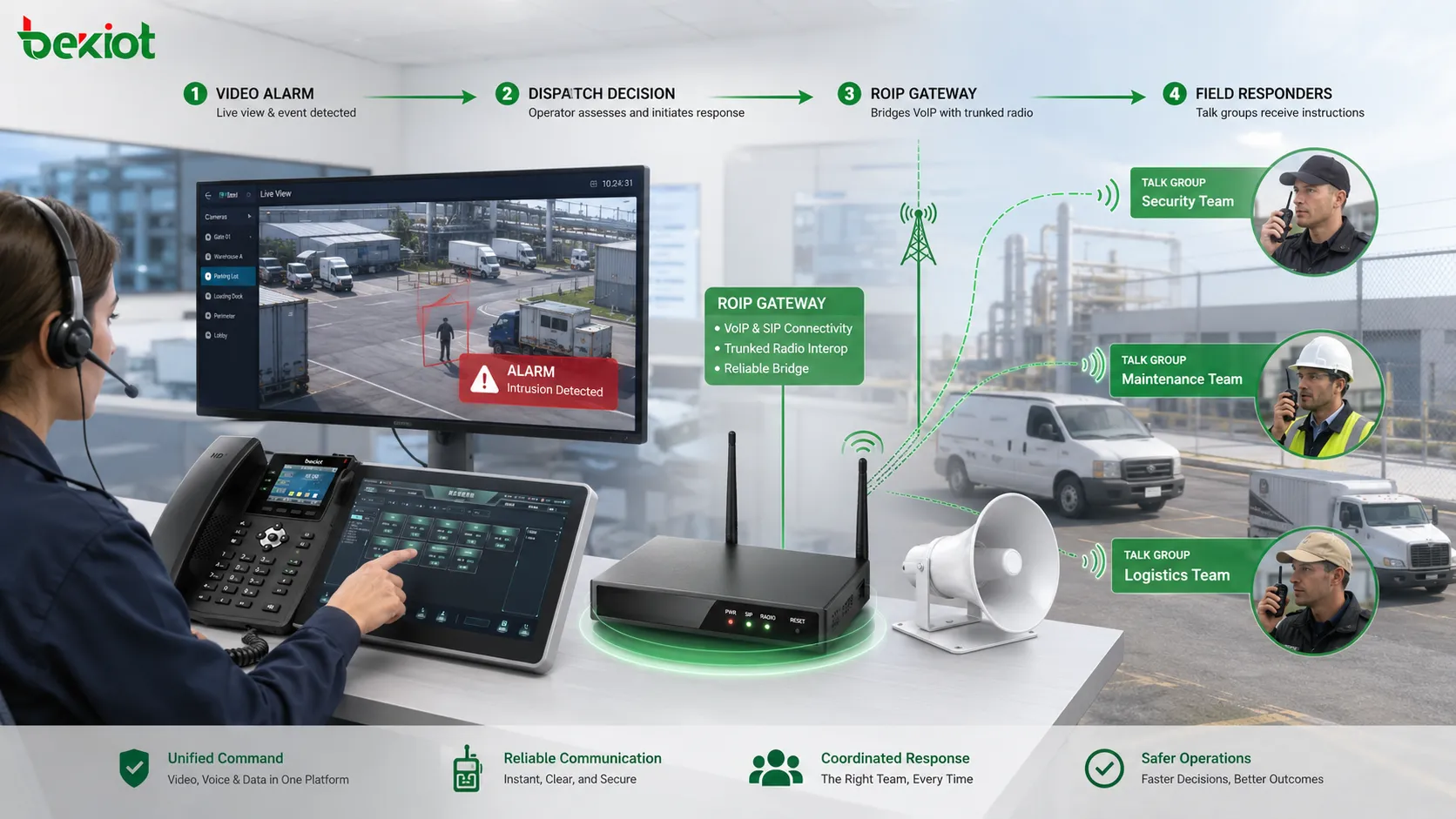

Convertir eventos en comunicación procesable
El mayor valor de la integración de puerta de enlace aparece cuando la comunicación se vuelve impulsada por eventos. En un sistema tradicional, el despachador ve un evento y luego llama o transmite instrucciones manualmente. En un sistema integrado, las alarmas, el video, el SIG y la lógica de despacho pueden conectarse con la comunicación por radio de manera más directa.
Por ejemplo, cuando se activa una alarma de perímetro en un parque industrial, la plataforma puede mostrar la vista de la cámara, identificar al equipo de patrullaje más cercano y notificar al grupo de radio correcto. Cuando ocurre un incidente en un túnel, el sistema puede vincular las transmisiones de video, despachar al personal de mantenimiento, transmitir instrucciones y grabar el proceso de comunicación. Cuando se activa una alarma en una planta química, el centro de mando puede llamar al grupo de radio de emergencia y activar las advertencias de megafonía a través de procedimientos coordinados.
Desde la notificación de alarma hasta el cierre de la respuesta
Un flujo de trabajo de mando sólido debe incluir detección, confirmación, despacho, respuesta, grabación y revisión. La puerta de enlace ayuda en la parte de despacho y comunicación de este ciclo. Asegura que se pueda contactar a los equipos de campo correctos a través de sus dispositivos de radio existentes.
Después del evento, los registros de voz, la actividad del grupo, el historial de alarmas y las acciones del operador pueden respaldar la revisión y el seguimiento de responsabilidades. Esto mejora no solo la respuesta en tiempo real sino también la gestión a largo plazo.
Reducción de la dependencia de la retransmisión manual
La retransmisión manual sigue siendo común en muchas salas de mando. Un operador ve una alarma, llama a otra persona, espera la confirmación y luego pide a otra persona que notifique al equipo de campo. Este proceso puede funcionar en incidentes pequeños, pero se vuelve ineficiente durante eventos de múltiples puntos.
La integración de puerta de enlace reduce la necesidad de transferencia manual repetida. La plataforma puede conectar las acciones de comunicación con la lógica real del evento, permitiendo que el centro de mando responda más rápido y con menos pasos innecesarios.

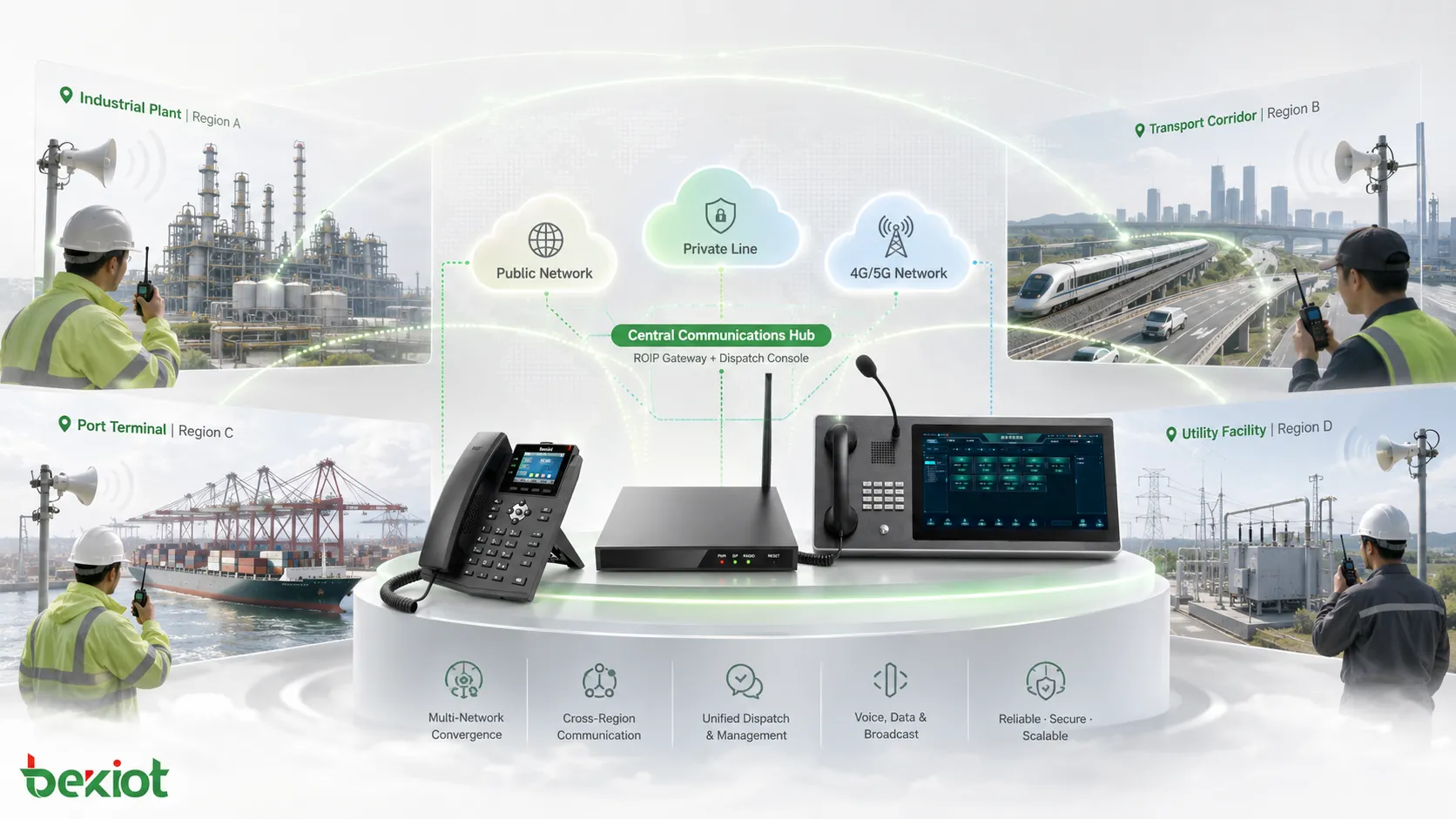

Extensión de la comunicación por radio a través de sitios y regiones
Los sistemas de radio tradicionales a menudo están limitados por la cobertura local. Una planta, sección de ferrocarril, zona de aeropuerto, túnel, campus o área portuaria puede tener su propia cobertura de radio, pero la comunicación se vuelve más difícil cuando los equipos se mueven fuera de esa área o cuando múltiples sitios necesitan un mando unificado.
La integración de puerta de enlace puede extender la comunicación por radio a través de redes IP, líneas privadas, VPN, redes 4G/5G o plataformas de despacho. Esto permite que los grupos de radio locales se conecten con centros de mando remotos, plataformas de gestión regionales u otros sitios.
Coordinación de mando en múltiples sitios
Para organizaciones con varias sucursales, áreas de construcción, estaciones, almacenes, subestaciones o zonas industriales, una puerta de enlace puede ayudar a conectar los sistemas de radio locales en una arquitectura de mando centralizada. Los usuarios de radio locales pueden mantener sus terminales familiares, mientras que los gerentes obtienen una visibilidad de comunicación más amplia.
Esto es especialmente valioso para redes energéticas, líneas de transporte, parques logísticos, puertos, áreas mineras y centros de operación de ciudades inteligentes donde los equipos están distribuidos en grandes áreas.
Extensión de red pública para equipos móviles
Cuando los usuarios de campo se mueven fuera de la cobertura de radio privada, el PTT de red pública o la comunicación 4G/5G pueden servir como una capa de extensión. Un diseño convergente puede permitir que los usuarios de red pública, los usuarios de despacho SIP y los usuarios de radio privada participen en flujos de trabajo coordinados.
Esto no significa que las redes públicas deban reemplazar a la radio privada en cada aplicación crítica. En cambio, significa que diferentes capas de comunicación pueden complementarse entre sí según la cobertura, la fiabilidad, el costo y la prioridad operativa.
Componentes típicos del sistema
Una solución de comunicación convergente completa puede incluir terminales de radio, estaciones base de radio, puertas de enlace RoIP, servidores SIP, plataformas IP PBX, software de despacho, plataformas de videovigilancia, sistemas de alarma, sistemas de megafonía, servidores de grabación, mapas SIG, terminales móviles y clientes de centro de mando remoto.
La puerta de enlace es solo una parte del sistema, pero a menudo es la parte clave que permite la interconexión. Sin la puerta de enlace, el sistema de radio permanece separado de la plataforma digital. Con la puerta de enlace, los usuarios de radio pueden integrarse en una arquitectura de mando más amplia.
Capa de radio
La capa de radio incluye radios de mano, radios de vehículo, estaciones base, repetidores y sistemas de radio troncalizada. Proporciona comunicación de voz directa en el campo y sigue siendo importante en entornos donde los teléfonos móviles o las aplicaciones no son suficientes.
Dependiendo de la industria, el sistema de radio puede ser analógico, digital convencional o troncalizado. Puede utilizar diferentes planes de canales, grupos o reglas de despacho. Estos detalles deben considerarse antes de la integración de la puerta de enlace.
Capa de comunicación IP
La capa IP puede incluir servidores SIP, teléfonos IP, consolas de despacho, plataformas de grabación, sistemas PTT de red pública y software de centro de mando. Esta capa proporciona un control de comunicación flexible, acceso remoto, integración de plataformas y gestión digital.
Cuando la comunicación por radio e IP están conectadas correctamente, los operadores pueden coordinar a los usuarios de campo de manera más eficiente y conectar la comunicación con otros sistemas de negocio.
Capa de vinculación de aplicaciones
La capa de aplicación incluye video, alarmas, SIG, control de acceso, automatización de edificios, planes de emergencia, órdenes de trabajo y sistemas de gestión de incidentes. Esta capa convierte la comunicación en un flujo de trabajo de respuesta en lugar de una función de voz independiente.
En proyectos modernos, esta capa de vinculación de aplicaciones es a menudo donde el valor comercial se vuelve más visible.
Arquitectura recomendada para el despliegue de proyectos
Una arquitectura práctica debe diseñarse de acuerdo con el flujo de trabajo del sitio, no solo según las listas de equipos. Los ingenieros deben definir qué grupos de radio necesitan conectarse con qué usuarios de despacho, qué alarmas requieren vinculación automática, qué sitios requieren acceso de mando remoto y qué rutas de comunicación necesitan redundancia.
Para proyectos que involucran integración de radio a IP, actualización de despacho de radio, convergencia de comunicación público-privada o vinculación de mando basada en SIP, la tecnología RoIP se utiliza comúnmente como el puente entre las redes de radio de campo y las plataformas IP.
Solución de producto relacionada: Puerta de enlace Becke RoIP
Al seleccionar una solución RoIP, los equipos del proyecto deben revisar la compatibilidad de la interfaz de radio, el soporte SIP, el control PTT, la calidad de audio, la capacidad de canales, el entorno de despliegue, la fiabilidad de la red, los requisitos de vinculación de alarmas y las necesidades de mantenimiento a largo plazo.
Escenarios de despliegue en todas las industrias
La integración basada en puerta de enlace es adecuada para cualquier entorno donde los usuarios de radio deban estar conectados con plataformas de mando u otros sistemas de comunicación. La arquitectura es especialmente útil en seguridad pública, gestión de emergencias, parques químicos, plantas de energía, subestaciones, túneles, tránsito ferroviario, aeropuertos, puertos, minas, campus, parques industriales y grandes instalaciones comerciales.
Respuesta a emergencias y seguridad pública
Los equipos de emergencia pueden llegar de diferentes departamentos con diferentes sistemas de radio. Un diseño basado en puerta de enlace puede ayudar a los puestos de mando locales a conectar grupos de radio, usuarios de despacho SIP y equipos de apoyo remotos. Esto mejora la coordinación cuando el tiempo es limitado y las condiciones de comunicación son complejas.
En la respuesta a desastres, los puestos de mando temporales pueden utilizar la integración de puerta de enlace para conectar a los usuarios de radio locales con un centro de mando remoto. Las instrucciones de voz, los informes de estado y las actualizaciones de campo pueden transmitirse a través de un flujo de trabajo más organizado.
Operaciones energéticas, químicas e industriales
En sitios energéticos y químicos, los eventos de seguridad requieren una comunicación rápida y precisa. Una alarma de gas, una falla de equipo, una advertencia de incendio o una intrusión en área restringida pueden necesitar notificación inmediata a los equipos de mantenimiento, oficiales de seguridad y operadores de sala de control.
Al vincular las plataformas de alarma, los sistemas de video y los grupos de radio a través de una puerta de enlace, el centro de mando puede acortar el camino desde la detección del evento hasta la respuesta en el campo.
Sistemas de transporte, puertos y ferroviarios
Los entornos de transporte generalmente incluyen equipos distribuidos, vehículos en movimiento, personal de estación, trabajadores de mantenimiento y operadores de centros de control. La comunicación por radio sigue siendo importante, pero a menudo debe trabajar junto con video, SIG, información al pasajero, megafonía y sistemas de respuesta a emergencias.
La integración de puerta de enlace permite que los grupos de radio se conviertan en parte de una plataforma de mando unificada, mejorando la coordinación en rutas, estaciones, depósitos, patios y salas de control.
Puntos clave de diseño antes de la implementación
Antes del despliegue, los ingenieros deben mapear todo el flujo de trabajo de comunicación. Esto incluye grupos de usuarios, canales de radio, cuentas SIP, roles de despacho, reglas de vinculación de alarmas, requisitos de grabación, rutas de red y configuraciones de prioridad de emergencia.
El diseño del sistema debe evitar conectar todo con todos. Una buena comunicación de mando depende de una estructura clara. El mensaje correcto debe llegar al grupo correcto en el momento correcto, mientras que la comunicación innecesaria entre grupos debe ser controlada.
Mapeo de grupos y diseño de permisos
Diferentes equipos pueden requerir diferentes permisos de comunicación. Los equipos de seguridad, los equipos de mantenimiento, los equipos de emergencia, los equipos de producción, el personal de gestión y los supervisores remotos no siempre deben compartir el mismo grupo de comunicación.
La puerta de enlace y la plataforma de despacho deben soportar el mapeo de grupos planificado, el acceso basado en roles y las rutas de comunicación controladas. Esto ayuda a reducir la sobrecarga de comunicación y evita operaciones no autorizadas.
Calidad de audio y pruebas de interfaz
La integración de radio no es solo una tarea de configuración de software. El nivel de entrada y salida de audio, la impedancia, el disparador PTT, la detección de portadora, la conexión a tierra, el cableado del conector y la demora deben probarse con equipos reales.
Diferentes marcas y sistemas de radio pueden comportarse de manera diferente. Una conexión exitosa en el laboratorio no siempre garantiza una operación de campo estable, por lo que las pruebas en el sitio son importantes.
Planificación de fiabilidad y respaldo
Para proyectos críticos, el sistema debe incluir energía de respaldo, rutas de red redundantes, control de acceso seguro, registros de operación y procedimientos de recuperación después de una interrupción. Si la puerta de enlace se utiliza para comunicaciones de emergencia, su posición de despliegue, fuente de alimentación y conexión de red deben estar protegidas.
La fiabilidad de la comunicación debe verificarse en condiciones realistas, incluyendo red débil, tráfico alto, llamadas de múltiples usuarios, ráfagas de alarmas y recuperación de energía.
Consideraciones de operación y mantenimiento
Después de la instalación, el sistema debe documentarse claramente. La documentación debe incluir el mapeo de grupos de radio, las definiciones de canales de la puerta de enlace, la información de las cuentas SIP, el etiquetado de cables, la topología de red, las reglas de vinculación de alarmas, los roles de permisos y los procedimientos de solución de problemas.
Los operadores también deben ser capacitados para comprender cuándo usar llamadas de radio, llamadas SIP, despacho grupal, vinculación de alarmas y escalamiento de emergencias. Un sistema potente puede fallar operativamente si los usuarios no conocen el flujo de trabajo correcto.
Inspección de rutina
El mantenimiento de rutina debe incluir pruebas de canales de radio, comprobaciones de registro SIP, monitoreo del estado de la puerta de enlace, verificación de grabación, pruebas de vinculación de alarmas y simulacros de comunicación de respaldo. Estas comprobaciones ayudan a prevenir fallos ocultos.
Para entornos industriales y de emergencia, los simulacros periódicos son especialmente importantes. Un sistema de comunicación no debe ser probado solo durante incidentes reales.
Planificación de escalabilidad
A medida que la organización crece, se pueden agregar más canales de radio, grupos de usuarios, sitios remotos, cámaras, puntos de alarma y usuarios de despacho. Una arquitectura de puerta de enlace escalable puede soportar la expansión futura sin rediseñar todo el sistema.
Los equipos del proyecto deben reservar capacidad de red, canales de puerta de enlace, recursos SIP, licencias de despacho, espacio en gabinetes y capacidad de energía cuando sea posible.
Valor comercial para integradores y propietarios
Una solución basada en puerta de enlace ayuda a las organizaciones a pasar de una comunicación por radio aislada a una colaboración de mando integrada. Protege la inversión de radio existente al tiempo que agrega comunicación basada en IP, vinculación de plataformas, mando remoto, grabación y capacidad de respuesta impulsada por eventos.
Para los integradores de sistemas, esto crea un camino técnico más claro para conectar sistemas de radio, SIP, teléfono IP, video, alarma, megafonía y despacho. Reduce el desarrollo personalizado repetido y proporciona una arquitectura más estándar para la entrega de proyectos.
Para los propietarios de proyectos, el valor es práctico: respuesta más rápida, menos pasos de retransmisión manual, flujos de trabajo de mando más claros, mejor uso del equipo existente, coordinación de emergencias mejorada y una escalabilidad a largo plazo más sólida.
El futuro de la comunicación profesional no es simplemente más radios o más pantallas de software. Es una arquitectura conectada que vincula a las personas, los sistemas, los eventos y la información en una cadena de respuesta coordinada.
Preguntas frecuentes
¿Puede una puerta de enlace integrar todos los sistemas de radio sin personalización?
No. Los sistemas de radio pueden usar diferentes interfaces, métodos de señalización, niveles de audio, controles PTT y lógica de grupo. Por lo general, se requieren pruebas de compatibilidad y configuración específica del proyecto.
¿Deberían vincularse todas las alarmas a los grupos de radio?
No. Solo las alarmas importantes deberían activar la comunicación por radio. Las alarmas de baja prioridad o frecuentes pueden causar fatiga de comunicación si se envían a los equipos de campo sin filtrar.
¿Pueden los usuarios de radio hablar directamente con los usuarios de teléfonos IP?
Sí, si la puerta de enlace y la plataforma SIP están configuradas para soportar ese flujo de trabajo. El método de llamada exacto depende del diseño de la puerta de enlace, la plataforma de despacho, el servidor SIP y la interfaz de radio.
¿Cuál es el mayor riesgo en la integración de radio a IP?
El mayor riesgo es asumir que la conexión de protocolo es suficiente. Los proyectos reales también deben verificar la calidad del audio, el comportamiento PTT, las reglas de grupo, la demora, los permisos, la estabilidad de la red y el flujo de trabajo del operador.
¿La integración de puerta de enlace es solo adecuada para proyectos grandes?
No. Los proyectos pequeños y medianos también pueden beneficiarse cuando necesitan conectar usuarios de radio con teléfonos IP, software de despacho, alarmas o usuarios de mando remoto. La arquitectura debe escalarse de acuerdo con el tamaño del sitio y las necesidades operativas.
¿Con qué frecuencia se debe probar el sistema integrado?
Los sistemas críticos deben probarse regularmente a través de inspecciones programadas y simulacros de emergencia. Las pruebas deben incluir llamadas de radio, llamadas SIP, vinculación de alarmas, grabación, energía de respaldo y recuperación después de una interrupción de la red.
