Los radios VHF todavía se utilizan ampliamente en aviación, comunicaciones marítimas, puertos, fábricas, minería a cielo abierto, prevención de incendios forestales, operaciones de campo y entornos de despacho industrial. Aunque muchas organizaciones están migrando a plataformas de comando basadas en IP, las redes de radio VHF existentes a menudo siguen siendo valiosas porque proporcionan comunicación directa, confiable y familiar de pulsar para hablar (push-to-talk) en áreas abiertas. La pregunta práctica no es si estos radios deben reemplazarse de inmediato, sino cómo se pueden conectar a un sistema moderno de comando y despacho sin perder sus ventajas originales.

Una solución de integración bien diseñada utiliza una puerta de enlace RoIP, cables de interfaz de radio personalizados, conversión de comunicaciones basada en SIP, acceso a consola de despacho, grabación e interconexión PTT de banda ancha opcional. Esto permite que los radios VHF existentes se conviertan en parte de un entorno de comunicación más amplio donde los operadores pueden despachar usuarios de radio, terminales IP, teléfonos SIP, usuarios de PTT de banda ancha y personal de sala de control desde una sola plataforma.

Producto relacionado: Sistema de Comando y Despacho Becke

Por qué VHF sigue siendo importante en la comunicación de campo

VHF significa Very High Frequency (Frecuencia Muy Alta). Opera en el rango de frecuencia de 30 MHz a 300 MHz y se utiliza ampliamente en transmisiones de televisión, radiodifusión FM, radioaficionados, aviación, comunicaciones marítimas y aplicaciones de radio bidireccional industrial. En muchos escenarios de comunicación al aire libre y regionales, VHF sigue siendo útil porque sus características de propagación son diferentes a las de los sistemas de mayor frecuencia.

Las señales de radio VHF suelen viajar en un patrón de línea de visión. Dentro de áreas de cobertura visibles o casi visibles, pueden proporcionar una comunicación local clara para aplicaciones a nivel de ciudad, regionales, industriales y de servicios de campo. En comparación con señales de mayor frecuencia como UHF, VHF a menudo funciona mejor al atravesar obstáculos ligeros como árboles, estructuras ligeras o edificios de baja densidad. Sin embargo, cuando la señal encuentra grandes obstáculos, colinas, edificios densos o terrenos complejos, pueden ocurrir atenuación y reflexión.

Esto hace que VHF sea especialmente adecuado para entornos abiertos y semiabiertos. La aviación, las operaciones marítimas, los patios de fábricas, los puertos, las áreas de almacenamiento al aire libre, las minas a cielo abierto, el monitoreo de incendios forestales, el trabajo de campo de emergencia y los equipos de exploración al aire libre a menudo continúan confiando en VHF porque la red de radio es simple, directa y probada en uso a largo plazo.

Ventaja de distancia en áreas abiertas

Una de las razones importantes por las que los radios VHF todavía se utilizan es la distancia de comunicación. En áreas abiertas con obstáculos limitados, los radios VHF pueden soportar comunicación desde varias decenas de kilómetros hasta más de cien kilómetros, dependiendo de la altura de la antena, la potencia de transmisión, el terreno, la configuración de la radio y las condiciones ambientales. Cuando la trayectoria de la señal es clara, VHF puede mantener una comunicación de voz estable a larga distancia más fácilmente que muchos sistemas inalámbricos de corto alcance.

Esto no significa que VHF pueda resolver todos los problemas de cobertura. Las montañas, los edificios densos, los túneles, las áreas subterráneas, las grandes estructuras de acero y las instalaciones industriales complejas pueden reducir la cobertura. Por esta razón, la integración del sistema de comando no solo debe considerar la radio en sí, sino también la ubicación de la antena, el diseño del repetidor, la ubicación de la puerta de enlace, la red de transporte, el acceso a la sala de despacho y los métodos de respaldo de emergencia.

En proyectos prácticos, el objetivo es mantener la ventaja de cobertura VHF existente mientras se agrega la capacidad de despacho IP. La radio VHF continúa sirviendo a los usuarios de campo, mientras que el centro de comando obtiene control centralizado, grabación, acceso remoto y coordinación multisistema.

El problema con las redes de radio aisladas

Muchos sistemas VHF se construyeron como redes de radio independientes. Los usuarios de campo pueden hablar entre sí, pero es posible que el sistema no esté conectado con la plataforma de comando empresarial, la consola de despacho IP, el sistema de comunicación de emergencia, la plataforma de video, la red PTT de banda ancha o el sistema de comunicación de oficina. Esta separación limita la eficiencia operativa.

Por ejemplo, un operador de sala de control puede necesitar usar un micrófono de radio físico en lugar de una consola de despacho. Es posible que un centro de gestión remoto no pueda hablar directamente con los usuarios de VHF. La voz de la radio puede no grabarse con otros registros de despacho. Los usuarios de PTT de banda ancha pueden no poder comunicarse con los usuarios de radio VHF tradicionales. Cuando ocurre un incidente, el equipo puede necesitar cambiar entre dispositivos de radio, teléfonos, sistemas de video y software de despacho.

Conectar radios VHF a un sistema de comando y despacho resuelve esta fragmentación. El canal de radio se convierte en un recurso de comunicación accesible en la plataforma de despacho. Los operadores pueden llamar, monitorear, grabar, coordinar y gestionar la comunicación por radio junto con otros recursos de voz y despacho.

Un método basado en puerta de enlace es el camino práctico

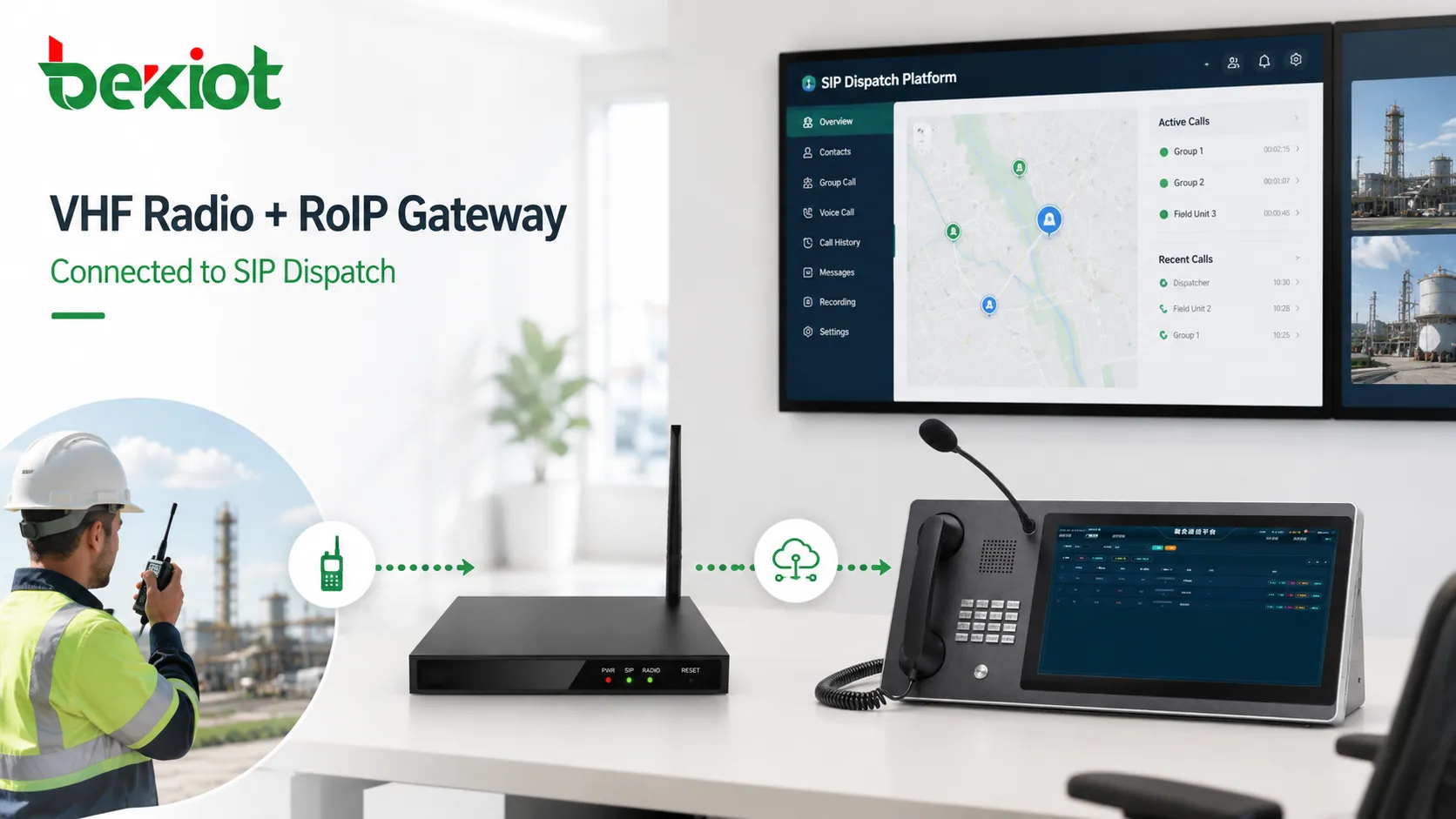

El método más práctico es utilizar una puerta de enlace RoIP o puerta de enlace PTT entre la radio VHF y la plataforma de despacho. La puerta de enlace se conecta a la radio a través de una interfaz de audio y control, y luego convierte la voz de la radio y el control PTT en comunicación basada en IP. En muchas implementaciones, la puerta de enlace convierte la comunicación por radio en SIP para que pueda interconectarse con plataformas de despacho SIP, sistemas IPPBX, sistemas de comunicación convergentes y consolas de despacho.

Este enfoque evita reemplazar toda la red VHF. Los radios, antenas, repetidores y hábitos de los usuarios de campo existentes a menudo pueden permanecer sin cambios. La puerta de enlace actúa como un puente entre el lado de la radio tradicional y el lado del despacho IP. Para las organizaciones que ya tienen una infraestructura VHF funcional, esto suele ser más económico y menos disruptivo que reconstruir el sistema de comunicación desde el principio.

El método de puerta de enlace también es flexible. Un canal de radio se puede conectar a un puerto de puerta de enlace, mientras que los proyectos multicanal pueden usar múltiples canales de puerta de enlace o implementación de puerta de enlace distribuida. El diseño depende del número de canales VHF, los grupos de despacho requeridos, la política de grabación, la distribución del sitio remoto y la estructura del centro de comando.

Cómo funciona la interfaz de radio

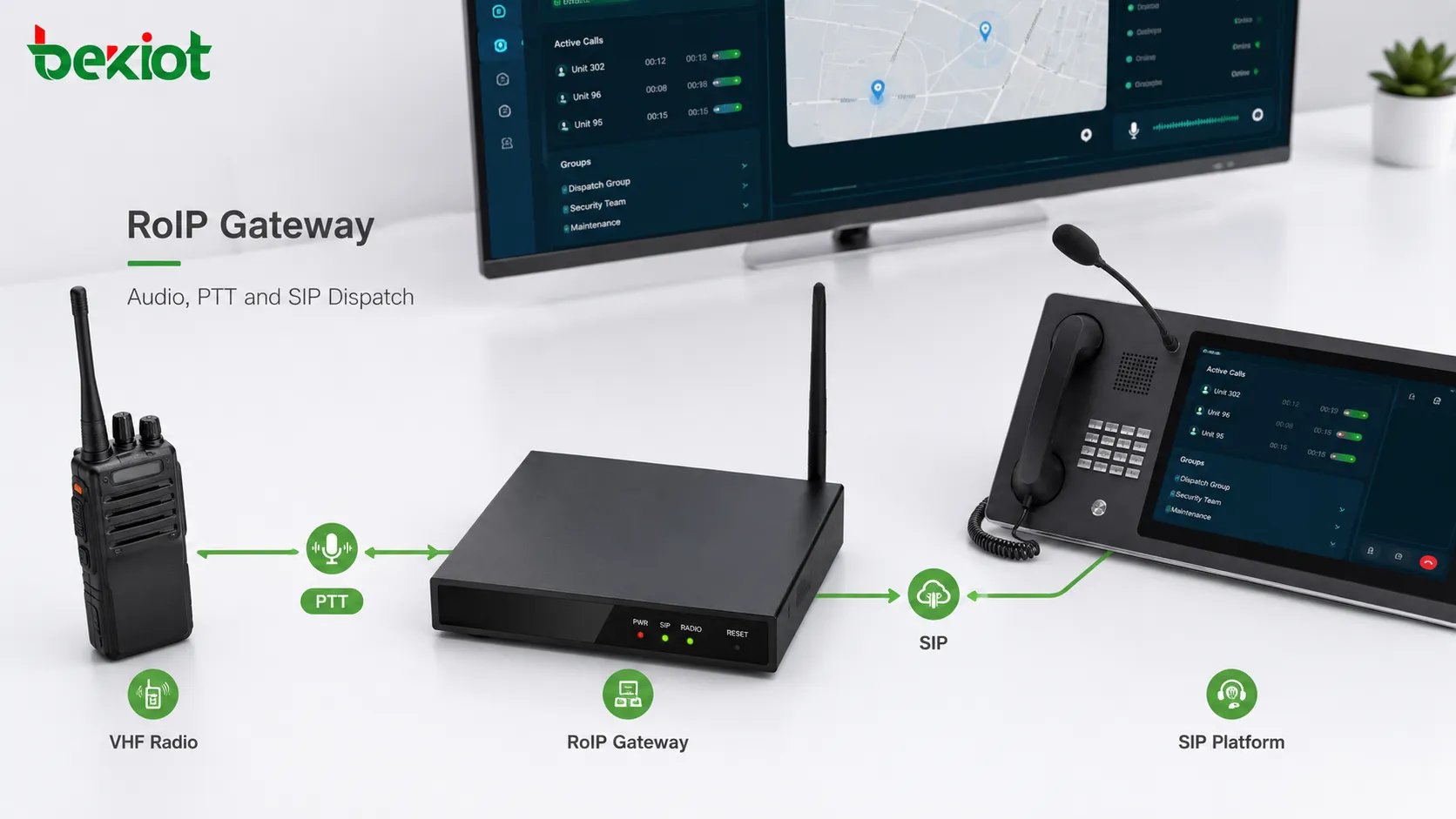

Los radios VHF generalmente necesitan una conexión de interfaz física a la puerta de enlace. Esta conexión puede incluir entrada de audio, salida de audio, control PTT, detección de portadora o señal de silencio, conexión a tierra y, a veces, pines de control adicionales según el tipo de radio. A menudo se requiere un cable personalizado porque diferentes marcas y modelos de radio pueden usar diferentes definiciones de conectores.

Una vez conectada, la puerta de enlace recibe audio de la radio VHF y lo envía al sistema de despacho IP. Cuando el despachador habla desde la consola, el terminal SIP o el micrófono de despacho, la puerta de enlace envía el audio de vuelta a la radio y activa PTT para que la radio pueda transmitir a través del canal VHF. Esto crea una comunicación bidireccional entre los usuarios de despacho IP y los usuarios de radio VHF.

Un buen diseño de interfaz es importante. Una mala coincidencia de nivel de audio puede causar volumen bajo, distorsión, ruido o eco. Un temporizador PTT incorrecto puede causar que se corte la voz al comienzo de la transmisión. Una detección de portadora inestable puede crear actividad falsa o llamadas perdidas. Por lo tanto, la integración debe probarse con el equipo de radio real, el cable real y el flujo de trabajo de despacho real.

Convertir la voz de radio en comunicación SIP

La conversión SIP es una parte clave de la integración. SIP se utiliza ampliamente en telefonía IP, plataformas de despacho, sistemas de intercomunicación, puertas de enlace y plataformas de comunicación unificada. Cuando el canal de radio VHF se convierte en SIP, se puede registrar, enrutar, llamar, monitorear, grabar o agrupar como otros recursos de comunicación.

Esto permite a los operadores de despacho hablar con un canal VHF desde una consola de despacho IP, teléfono SIP, softphone o plataforma de comando. También permite que el canal de radio se una a flujos de trabajo más amplios, como conferencias de emergencia, despacho multipartes, llamadas entre sistemas y grabación de voz. La red de radio ya no permanece como una isla independiente.

La conversión SIP no cambia las características inalámbricas de VHF en sí. Los usuarios de radio de campo aún se comunican a través de sus radios portátiles, móviles o de estación base. La diferencia es que los usuarios del centro de comando ahora pueden acceder al mismo canal a través del sistema de comunicación IP, incluso cuando están lejos del sitio de la radio.

Extensión remota a través de RoIP

RoIP es especialmente valioso cuando el sitio de la radio y el centro de comando están muy separados. En fábricas no tripuladas, puertos remotos, minas inteligentes, sitios de monitoreo forestal, grandes campus o instalaciones industriales distribuidas, el equipo de radio VHF puede necesitar permanecer cerca del área de cobertura, mientras que la sala de control o el centro de despacho pueden estar ubicados en otro lugar.

Con la implementación de RoIP, la puerta de enlace se puede colocar en el sitio de radio remoto. Se conecta localmente a la radio VHF y envía el tráfico de comunicación de vuelta al centro de despacho a través de una red IP. El despachador puede entonces hablar con el canal VHF desde una consola de comando, un terminal de despacho IP o una plataforma centralizada sin estar físicamente cerca del equipo de radio.

Este diseño mejora la flexibilidad. Las organizaciones pueden mantener el equipo de radio cerca de la antena y el área de cobertura mientras centralizan las operaciones de despacho en una sala de control más segura, conveniente o profesional. También es útil para la gestión de múltiples sitios, donde varios sitios de radio están conectados a un centro de comando.

Conexión de radio de banda estrecha y PTT de banda ancha

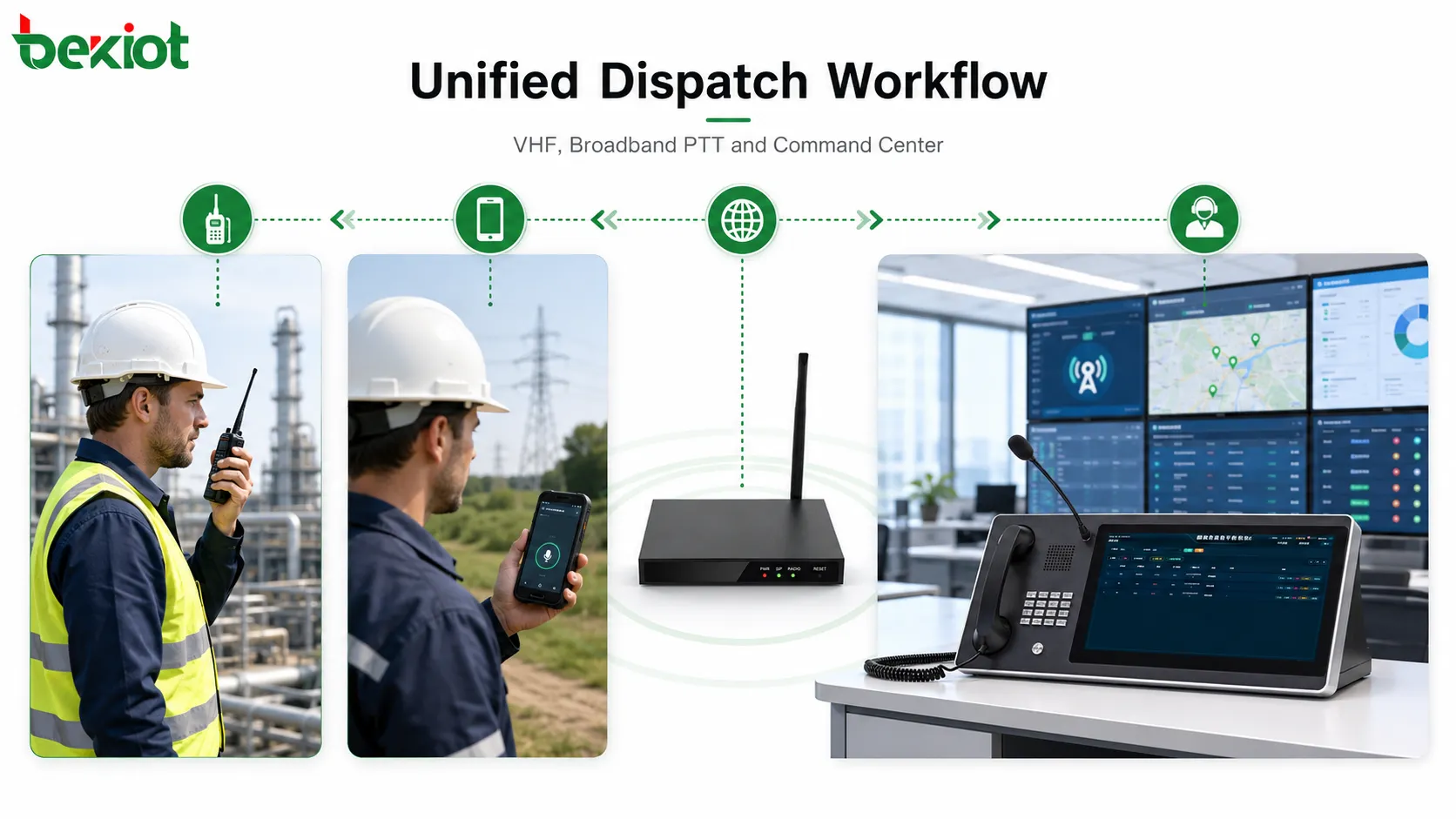

Muchas organizaciones utilizan ahora tanto sistemas de radio de banda estrecha tradicionales como sistemas PTT de banda ancha. Los radios VHF suelen ser utilizados por equipos heredados, trabajadores de campo, vehículos o usuarios al aire libre, mientras que el PTT de banda ancha puede ser utilizado por teléfonos inteligentes, terminales robustos, usuarios de LTE/5G privado o equipos móviles basados en IP. Sin interconexión, estos dos grupos no pueden comunicarse de manera eficiente.

Una plataforma de comando y despacho puede tender un puente entre estos grupos de comunicación. A través de la puerta de enlace, los usuarios de radio VHF pueden comunicarse con los usuarios de PTT de banda ancha bajo reglas de despacho controladas. Esto admite redes mixtas, colaboración entre equipos y actualización gradual del sistema. La empresa no necesita abandonar VHF de inmediato, y los usuarios de banda ancha aún pueden unirse al flujo de trabajo de comunicación por radio.

Esto es útil en puertos, minas, instalaciones energéticas, proyectos de transporte, servicios de emergencia, servicios públicos y grandes sitios industriales. Diferentes equipos pueden usar diferentes terminales, pero el centro de comando puede coordinarlos a través de una plataforma de despacho.

La grabación añade trazabilidad

Una vez que el canal VHF está conectado a la plataforma de despacho, la comunicación por radio se puede grabar junto con otros recursos de voz de despacho. Esta es una gran ventaja operativa. En el uso tradicional de radio independiente, la grabación puede no estar disponible, ser incompleta o estar separada de otros registros de comunicación.

La grabación ayuda con la revisión de incidentes, la confirmación de responsabilidades, la capacitación, la gestión de seguridad, la evaluación de comandos y el cumplimiento normativo. Para la respuesta a emergencias, la seguridad industrial, la operación de instalaciones públicas y la gestión de transporte, la capacidad de reproducir la comunicación de despacho puede ser muy importante.

El diseño de la grabación debe incluir identificación de canal, marcas de tiempo, información de usuario o grupo cuando esté disponible, política de almacenamiento, permisos de acceso, período de retención y método de recuperación. Si la comunicación por radio se utiliza en entornos sensibles o regulados, el acceso a las grabaciones debe controlarse cuidadosamente.

Escenarios de aplicación típicos

La integración de radio VHF es adecuada para entornos donde ya existe cobertura de radio y la coordinación de comando necesita ser mejorada. En el apoyo terrestre relacionado con la aviación, el servicio marítimo, las operaciones portuarias, el despacho de fábricas, las áreas mineras, la prevención de incendios forestales, el rescate al aire libre, el apoyo de campo de emergencia y el mantenimiento de infraestructura regional, VHF sigue siendo práctico porque admite la comunicación directa de campo.

Cuando estos sistemas de radio están conectados a una plataforma de comando, el centro de control obtiene una mayor capacidad de coordinación. Los despachadores pueden comunicarse con los usuarios de radio de campo, conectar canales de radio con terminales IP, grabar el tráfico de radio, gestionar múltiples sitios y coordinar equipos de radio con otros departamentos.

Para proyectos inteligentes, la integración también respalda la transformación digital. El sistema de radio sigue siendo utilizable, mientras que la plataforma de despacho agrega control centralizado, estado visual, vinculación de flujos de trabajo, registro de datos y colaboración entre sistemas.

Arquitectura de sistema recomendada

Una arquitectura práctica incluye una capa de radio VHF, una capa de acceso a puerta de enlace, una capa de transporte IP y una capa de plataforma de comando. La capa de radio VHF incluye radios portátiles, radios móviles, estaciones base, repetidores, antenas y recursos de canal existentes. La capa de acceso a puerta de enlace se conecta a la radio y convierte audio, PTT y actividad de canal en comunicación IP.

La capa de transporte IP transporta el tráfico SIP y multimedia entre el sitio de la radio y el centro de comando. Esto puede usar LAN, WAN, fibra privada, VPN, red industrial, transporte por microondas o una conexión de red pública segura según el proyecto. La capa de plataforma de comando proporciona operación de consola de despacho, llamadas en grupo, monitoreo, grabación, gestión de usuarios, vinculación de eventos e integración con otros recursos de comunicación.

Para implementaciones más grandes, el sistema también puede incluir servidores redundantes, múltiples puestos de despacho, almacenamiento centralizado de grabaciones, vinculación GIS, planes de emergencia, vinculación con videovigilancia, integración de alarmas e interconexión PTT de banda ancha. La arquitectura debe seleccionarse según el número de canales, sitios de cobertura, usuarios de despacho y requisitos de confiabilidad.

Planificación de red y seguridad

El despacho basado en RoIP y SIP depende de la red IP entre la puerta de enlace y el sistema de comando. La calidad de la red afecta el retraso de voz, la pérdida de paquetes, la fluctuación y la confiabilidad. Aunque el tráfico de voz requiere menos ancho de banda que el video, aún necesita transmisión estable y un control de prioridad adecuado. Para sitios críticos, se deben considerar QoS, enrutamiento de red privada, enlaces de respaldo y monitoreo.

La seguridad también es importante. El tráfico de despacho por radio puede incluir instrucciones operativas, coordinación de emergencia, información de seguridad o comunicación de campo sensible. El sistema debe controlar quién puede acceder a los canales de radio, quién puede monitorear conversaciones, quién puede iniciar transmisiones y quién puede recuperar grabaciones. El acceso a la red, los permisos de cuenta, el registro de dispositivos y las interfaces de gestión deben protegerse.

Cuando las puertas de enlace se implementan en sitios remotos, también se debe considerar la seguridad física. La puerta de enlace, la radio, la fuente de alimentación, la línea de antena y el equipo de red deben instalarse en un gabinete protegido o sala de equipos, especialmente en entornos industriales, al aire libre o no tripulados.

Lista de verificación de implementación

Encuesta de canales de radio

Confirme el número de canales VHF, los tipos de radio actuales, la estructura del repetidor, la ubicación de la antena, el rango de cobertura, el plan de frecuencia operativa y los grupos de usuarios. El plan de integración debe respetar el método de operación de radio existente.

Emparejamiento de interfaz y cable

Verifique el conector de la radio, los pines de entrada y salida de audio, el control PTT, la señal de detección de portadora, la conexión a tierra y la definición de cable requerida. Las pruebas con equipo real son necesarias porque diferentes radios pueden usar diferentes diseños de interfaz.

Configuración de puerta de enlace y SIP

Planifique el registro SIP, la selección de códec, el enrutamiento de llamadas, el comportamiento PTT, el nombramiento de canales, el mapeo de grupos de despacho y la política de grabación. La puerta de enlace debe configurarse según el flujo de trabajo de la plataforma de despacho.

Instalación en sitio remoto

Para la implementación de RoIP, confirme el suministro de energía, la disponibilidad de la red, la ubicación de la antena, la protección del gabinete, la protección contra rayos, la conexión a tierra y el acceso de mantenimiento en el sitio de radio remoto.

Pruebas de aceptación

Pruebe el audio bidireccional, la respuesta PTT, el corte de voz, la detección de actividad del canal, la operación de la consola de despacho, la reproducción de grabaciones, el uso de larga duración, la recuperación de interrupciones de red y los escenarios de despacho multiusuario antes de la aceptación final.

Errores comunes que deben evitarse

Un error común es tratar la integración VHF como una simple conexión de audio. En realidad, un proyecto exitoso debe manejar niveles de audio, temporización PTT, detección de canales, señalización SIP, confiabilidad de la red, grabación, permisos y flujo de trabajo del despachador. Si se ignoran estos detalles, el sistema puede conectarse pero funcionar mal en la operación real.

Otro error es colocar la puerta de enlace solo donde sea conveniente para la sala de TI, en lugar de donde sea mejor para la cobertura de radio. En muchos casos, la puerta de enlace debe estar cerca del equipo de radio y del sistema de antena, mientras que la red IP extiende la comunicación de vuelta al centro de despacho.

Un tercer error es no probar con usuarios de campo reales. Las pruebas de banco pueden confirmar la comunicación básica, pero pueden no revelar limitaciones de cobertura, hábitos operativos, ruido de fondo, ganancia de micrófono incorrecta o comportamiento PTT retardado. Las pruebas de aceptación deben incluir despachadores y usuarios de radio reales siempre que sea posible.

Revisión final

Conectar radios VHF a un sistema de comando y despacho es una forma práctica de modernizar la comunicación por radio existente sin descartar una valiosa infraestructura de campo. Los radios VHF proporcionan una cobertura probada en entornos de aviación, marítimos, industriales, portuarios, mineros, forestales, al aire libre y de emergencia. Su rango de operación de 30 MHz a 300 MHz, su propagación en línea de visión y su distancia de comunicación potencial de varias decenas de kilómetros a más de cien kilómetros los hacen útiles en muchas aplicaciones de áreas abiertas.

La clave de la integración es la puerta de enlace RoIP. Al conectarse a la radio VHF a través de una interfaz de audio y PTT adecuada, la puerta de enlace puede convertir la comunicación por radio en recursos de despacho basados en SIP. Esto permite el despacho remoto, el control centralizado, la interconexión PTT de banda ancha, la grabación, el acceso a múltiples sitios y la integración con plataformas de comando modernas.

Un proyecto exitoso debe centrarse en el flujo de trabajo de comunicación real, no solo en la conexión de dispositivos. El diseño de la interfaz de radio, la configuración SIP, la calidad de la red, la implementación en sitio remoto, la política de grabación, el control de seguridad y las pruebas de aceptación afectan el resultado final. Con una planificación adecuada, las redes de radio VHF pueden convertirse en parte de un entorno de comando unificado y continuar atendiendo las necesidades de comunicación de campo mientras obtienen las ventajas del despacho IP y la gestión centralizada.

Preguntas frecuentes

¿Se puede conectar un sistema de radio VHF existente sin reemplazar todos los radios?

Sí. En muchos proyectos, los radios, repetidores, antenas y terminales de usuario de campo existentes pueden permanecer en uso. Se agrega una puerta de enlace RoIP para conectar el canal de radio con la plataforma de despacho IP.

¿La integración VHF requiere una red privada?

No siempre. Se prefiere una red privada para entornos críticos, pero también se pueden usar VPN, WAN dedicada, Ethernet industrial o redes enrutadas seguras. Los requisitos más importantes son la latencia estable, la baja pérdida de paquetes y el acceso controlado.

¿Pueden los despachadores hablar con los usuarios de radio desde una sala de control remota?

Sí. Si la puerta de enlace está instalada en el sitio de la radio y conectada a la plataforma de despacho a través de redes IP, los despachadores pueden comunicarse con los usuarios de radio VHF desde un centro de comando remoto o una sala de despacho centralizada.

¿Qué se debe verificar si se corta la primera palabra de la transmisión?

Esto a menudo está relacionado con el temporizador PTT, el retraso de activación de la radio, el umbral de audio o la configuración de la puerta de enlace. El sistema debe probarse y ajustarse con el equipo de radio real para evitar el corte de voz.

¿Se pueden grabar las llamadas de radio VHF después de la integración?

Sí. Una vez que el canal de radio se convierte en la plataforma de despacho, el tráfico de voz generalmente se puede grabar, almacenar, buscar y reproducir según la política de grabación de la plataforma y los permisos de usuario.
