Un proyecto de mina inteligente no es solo una plataforma de software o una pantalla de supervisión. Es un proyecto integral de ingeniería de sistemas que involucra comunicación, despacho, videovigilancia, análisis de IA, sensorización IoT, respuesta de emergencia y coordinación diaria de la producción. Entre todos estos sistemas, la comunicación de voz sigue siendo una de las capacidades más prácticas y utilizadas con mayor frecuencia en el sitio.

En muchas empresas mineras, antes de construir la plataforma de mina inteligente ya se utilizan distintos tipos de radios bidireccionales. Estos pueden incluir radios analógicas, terminales PoC de red pública, radios digitales troncalizadas DMR, sistemas B-TrunC, servicios de radio sobre LTE privado o 5G privado, y otros dispositivos de comunicación de despacho. Si estos sistemas existentes no pueden conectarse dentro de una arquitectura de comunicación unificada, el proyecto de mina inteligente siempre tendrá un punto débil en la coordinación de campo y en la respuesta ante emergencias.

Por qué la integración de radios es importante en los proyectos mineros

Las minas son entornos operativos complejos. Trabajadores, vehículos, salas de equipos, túneles subterráneos, zonas a cielo abierto, centros de control, equipos de seguridad y grupos de mantenimiento pueden depender de herramientas de comunicación diferentes. Algunos departamentos pueden usar radios analógicas tradicionales. Algunos equipos pueden haber adoptado terminales PTT sobre red pública. Los equipos de producción o emergencia pueden utilizar DMR, B-TrunC u otros sistemas digitales troncalizados.

Estos sistemas suelen cumplir funciones distintas. Las radios analógicas pueden seguir utilizándose en áreas locales de producción porque son simples y conocidas. Los terminales PoC de red pública son útiles para comunicación de amplia cobertura y gestión de personal móvil. Los sistemas digitales troncalizados se emplean a menudo cuando se requieren comunicación de grupo, control de despacho y funciones de gestión más sólidas. En proyectos nuevos también pueden incorporarse redes privadas 4G, redes privadas 5G y plataformas industriales de IoT.

El desafío es que estos sistemas normalmente están aislados. Es posible que un despachador no pueda hablar directamente con todos los usuarios de radio. Una alarma de una plataforma IoT puede no llegar automáticamente a los equipos de radio en campo. Un usuario de radio privada puede no comunicarse con un usuario PoC. Esta fragmentación reduce el valor práctico de una plataforma de mina inteligente.

Comenzar con un inventario completo de comunicaciones

Antes de diseñar la solución de integración, el equipo del proyecto debe elaborar primero un inventario completo de los sistemas de comunicación existentes. Esto incluye el tipo de sistema de radio, el número de usuarios, la planificación de frecuencias, los canales o grupos de conversación, los requisitos de despacho, las zonas de cobertura y si cada sistema se utiliza para producción rutinaria, patrulla de seguridad, mantenimiento, rescate de emergencia o coordinación de contratistas.

El inventario también debe identificar qué sistemas necesitan comunicarse entre sí. Por ejemplo, el personal de seguridad subterráneo puede necesitar hablar con el centro de mando. Los equipos de vehículos pueden necesitar recibir mensajes de difusión de emergencia. Un despachador central puede necesitar contactar desde una sola plataforma de despacho a usuarios de radio analógica, usuarios PTT de red pública y usuarios de sistemas digitales troncalizados.

Esta etapa de planificación es importante porque la comunicación de una mina inteligente no consiste simplemente en conectar dispositivos. Consiste en definir quién necesita hablar con quién, bajo qué condiciones y con qué prioridad. Sin este análisis del flujo de trabajo, la integración puede quedar conectada técnicamente pero resultar ineficiente en la operación real.

Usar pasarelas para unir diferentes sistemas de radio

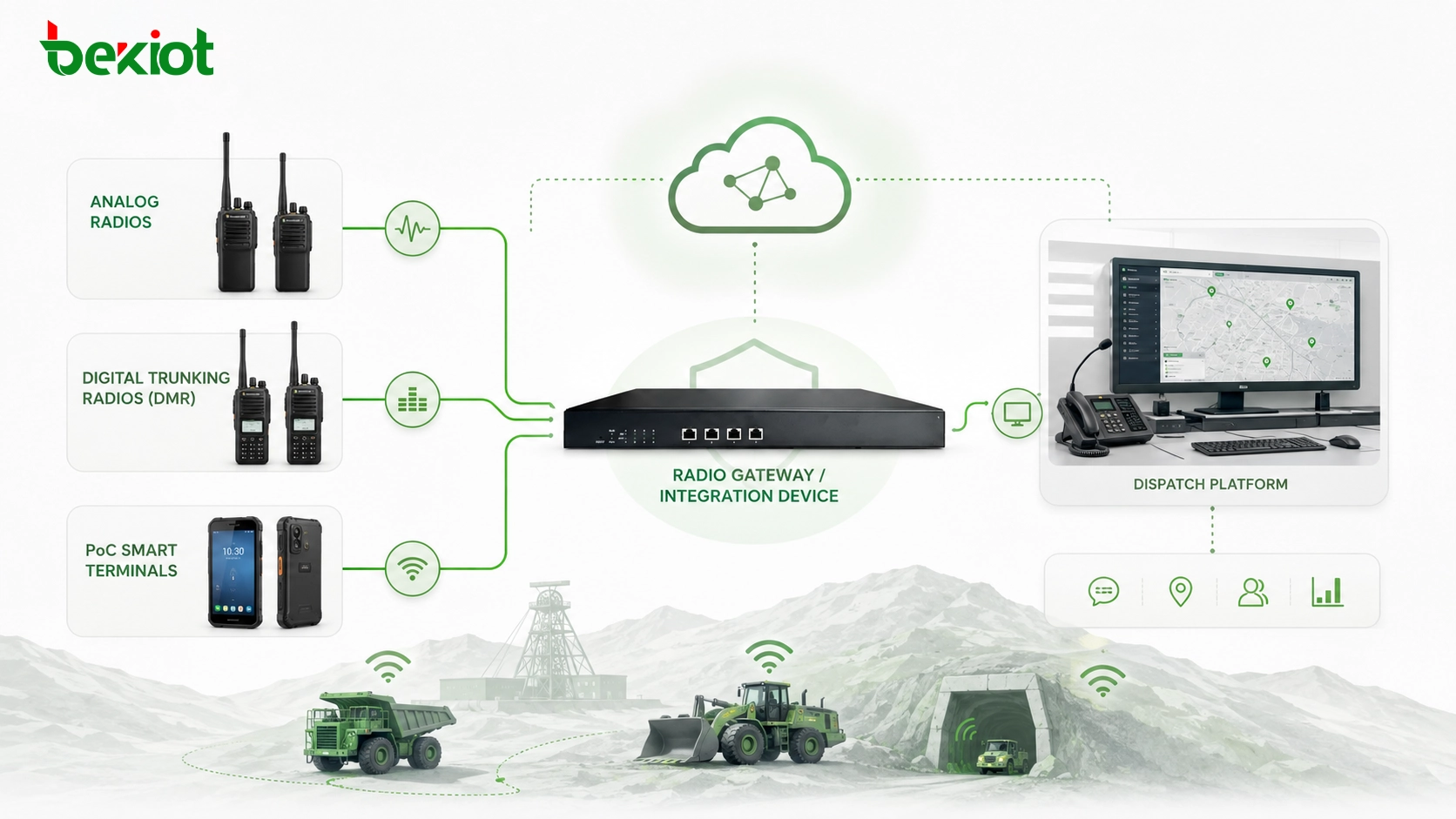

La forma más práctica de integrar diferentes sistemas de radiocomunicación bidireccional es utilizar dispositivos de pasarela. Una pasarela actúa como puente entre la red de radio existente y la plataforma unificada de comunicación o despacho. En lugar de sustituir todas las radios antiguas de una vez, el proyecto puede conectar los distintos sistemas paso a paso.

Por ejemplo, un canal de radio analógico puede conectarse mediante una pasarela de radio. Un sistema DMR puede conectarse mediante una interfaz digital troncalizada adecuada. Un sistema PTT de red pública puede integrarse mediante interconexión de plataforma o integración basada en SIP. B-TrunC u otros sistemas troncalizados también pueden conectarse mediante pasarelas dedicadas o interfaces de interconexión de despacho, según la arquitectura del sistema.

En este modelo, cada puerto o canal de pasarela puede corresponder a un sistema de radio, un canal de radio o un grupo de despacho. Una vez que la pasarela se conecta a la plataforma de comunicación de la mina inteligente, los despachadores pueden comunicarse entre distintos sistemas de radio mediante una interfaz unificada.

Para proyectos que necesitan interconexión SIP, acceso mediante pasarela RoIP, integración con consola de despacho o convergencia entre radio y plataforma, Becke Telcom puede considerarse una referencia práctica para la integración de comunicaciones basada en pasarelas y el despliegue de despacho de mando.

Construir sobre SIP y la interconexión de plataformas de despacho

Un sistema de comunicación para mina inteligente no debe diseñarse como una red cerrada compuesta solo por radios. Debe diseñarse como una arquitectura de comunicación convergente. SIP suele ser útil en esta arquitectura porque muchas plataformas de despacho, sistemas IP PBX, teléfonos SIP, sistemas de megafonía y pasarelas de comunicación pueden usar SIP para el control de llamadas y la interconexión.

Cuando una pasarela de radio admite el protocolo SIP estándar, puede registrarse en un servidor SIP, una IP PBX o una plataforma de despacho convergente. Esto permite que los usuarios de radio se comuniquen con puestos de despacho, extensiones SIP, teléfonos IP, consolas de megafonía, teléfonos de emergencia y otros puntos finales de comunicación.

Este diseño ofrece mayor flexibilidad a la mina. El centro de mando puede comunicarse con grupos de radio. Las extensiones de oficina pueden llamar a equipos de campo cuando están autorizadas. Los teléfonos de emergencia pueden activar comunicación con un despachador. Los sistemas de difusión pueden vincularse con anuncios por radio. La red de radio pasa a formar parte de un sistema de comunicación minero más amplio, en lugar de ser una herramienta aislada.

Conectar radios existentes sin interrumpir las operaciones

Una ventaja importante de la integración mediante pasarelas es que protege las inversiones existentes en radio. Muchas empresas mineras ya cuentan con un gran número de radios, estaciones base, repetidores, radios vehiculares, radios portátiles y recursos de despacho. Reemplazarlos todos de una vez puede ser costoso, riesgoso e innecesario.

Mediante el acceso por pasarela, el proyecto puede mantener en funcionamiento el sistema de radio existente mientras añade capacidad de despacho unificado. Las radios analógicas pueden seguir usándose donde aún son eficaces. Los sistemas digitales troncalizados pueden continuar prestando servicio a sus grupos de usuarios originales. Los terminales PTT de red pública pueden apoyar a trabajadores móviles de amplia cobertura. La plataforma de mina inteligente puede coordinar estos sistemas mediante integración, en lugar de forzar su sustitución.

Este enfoque por fases es especialmente importante para minas que no pueden detener la producción por una migración de comunicaciones a gran escala. La integración debe planificarse de forma que las operaciones diarias continúen mientras se añaden gradualmente nuevas capacidades de mando, despacho y enlace de alarmas.

Hacer que las alarmas IoT lleguen automáticamente a los usuarios de radio

Los proyectos de minas inteligentes suelen incluir numerosos sistemas de IoT y monitoreo de seguridad. Estos pueden supervisar concentración de gases, niveles de agua, estado de equipos, operación de cintas transportadoras, ventilación, ubicación del personal, movimiento de vehículos, sistemas eléctricos y condiciones ambientales. Si ocurre un evento anormal, la alarma no debe permanecer únicamente en una pantalla.

Mediante la integración de pasarelas y plataformas, la información de alarma puede convertirse en notificaciones de voz o acciones de despacho. Por ejemplo, cuando una plataforma IoT detecta una alarma de alto riesgo, el sistema de comunicación puede difundir automáticamente un mensaje de voz al grupo de radio correspondiente, notificar al centro de mando o activar un proceso de comunicación de emergencia predefinido.

Esto es valioso porque la radiocomunicación sigue siendo una de las formas más rápidas de llegar a los trabajadores de campo. Una alarma en pantalla puede ser ignorada por personas fuera de la sala de control, pero un anuncio de voz por el canal de radio correcto puede llegar de forma más directa a operadores, equipos de patrulla, personal de mantenimiento y respondedores de emergencia.

Combinar voz, video y análisis de IA

Las minas inteligentes modernas suelen incluir plataformas de videovigilancia y análisis de IA. Las cámaras pueden utilizarse para supervisión de cintas transportadoras, control de accesos, identificación de vehículos, detección de comportamientos inseguros, protección perimetral y supervisión del proceso productivo. Los sistemas de IA pueden identificar eventos anormales y generar alertas automáticamente.

La integración de comunicaciones hace que estos sistemas sean más útiles. Cuando el análisis de IA detecta un evento, la plataforma de despacho puede notificar al grupo de radio adecuado. Cuando un despachador recibe un reporte por radio, el operador puede revisar las transmisiones de video relacionadas. Cuando aparece en la plataforma una alarma de vehículo o trabajador, el centro de mando puede contactar inmediatamente al equipo más cercano.

Esto crea un flujo de trabajo de ciclo cerrado: detección, notificación, comunicación, confirmación, despacho y respuesta. El valor de la minería inteligente no consiste solo en recopilar datos, sino también en convertir esos datos en acciones oportunas en campo.

Diseñar grupos de conversación según los flujos reales de la mina

Después de conectar diferentes sistemas de radio, el siguiente paso es organizar correctamente los grupos de comunicación. Una mina inteligente puede necesitar grupos de producción, seguridad, mantenimiento, transporte, equipos eléctricos, equipos de ventilación, rescate de emergencia, contratistas y centro de mando.

El diseño de grupos debe corresponder a las responsabilidades reales de trabajo. Si los grupos son demasiado amplios, usuarios no relacionados pueden escuchar demasiados mensajes. Si son demasiado estrechos, la coordinación de emergencias puede volverse lenta. La plataforma de despacho debe admitir llamadas de grupo flexibles, comunicación entre grupos, prioridad de emergencia y grupos de mando temporales para respuesta a incidentes.

Los permisos también son importantes. No todos los usuarios deben poder llamar a todos los grupos ni activar emisiones de emergencia. Despachadores, supervisores, jefes de equipo y trabajadores de campo deben tener derechos de comunicación distintos según la estructura de gestión de la mina.

La comunicación de emergencia necesita planificación de prioridades

Las operaciones mineras tienen requisitos estrictos de seguridad. Por ello, la integración de comunicaciones debe considerar la prioridad de emergencia desde el principio. Las llamadas de emergencia, las emisiones de alarma, la comunicación de equipos de rescate, los avisos de evacuación y las instrucciones de mando deben tener mayor prioridad que la comunicación rutinaria de producción.

El sistema debe definir qué ocurre cuando se activa una alarma de emergencia. ¿Qué grupos de radio reciben el mensaje? ¿El despachador recibe una notificación emergente? ¿Debe el sistema grabar la llamada? ¿Puede el centro de mando anular la comunicación normal? ¿Puede el mensaje repetirse automáticamente hasta que sea reconocido?

Estas reglas deben configurarse antes de que el sistema entre en operación. Un sistema de comunicación que funciona bien en la operación diaria puede fallar en condiciones de emergencia si la prioridad, los permisos y el enlace de alarmas no se diseñan con claridad.

En los proyectos de minas inteligentes, la integración de radios no solo debe resolver la comunicación entre sistemas. Debe apoyar un mando más rápido, una respuesta más segura, el enlace de alarmas y la acción coordinada en campo.

Qué incluye la arquitectura completa

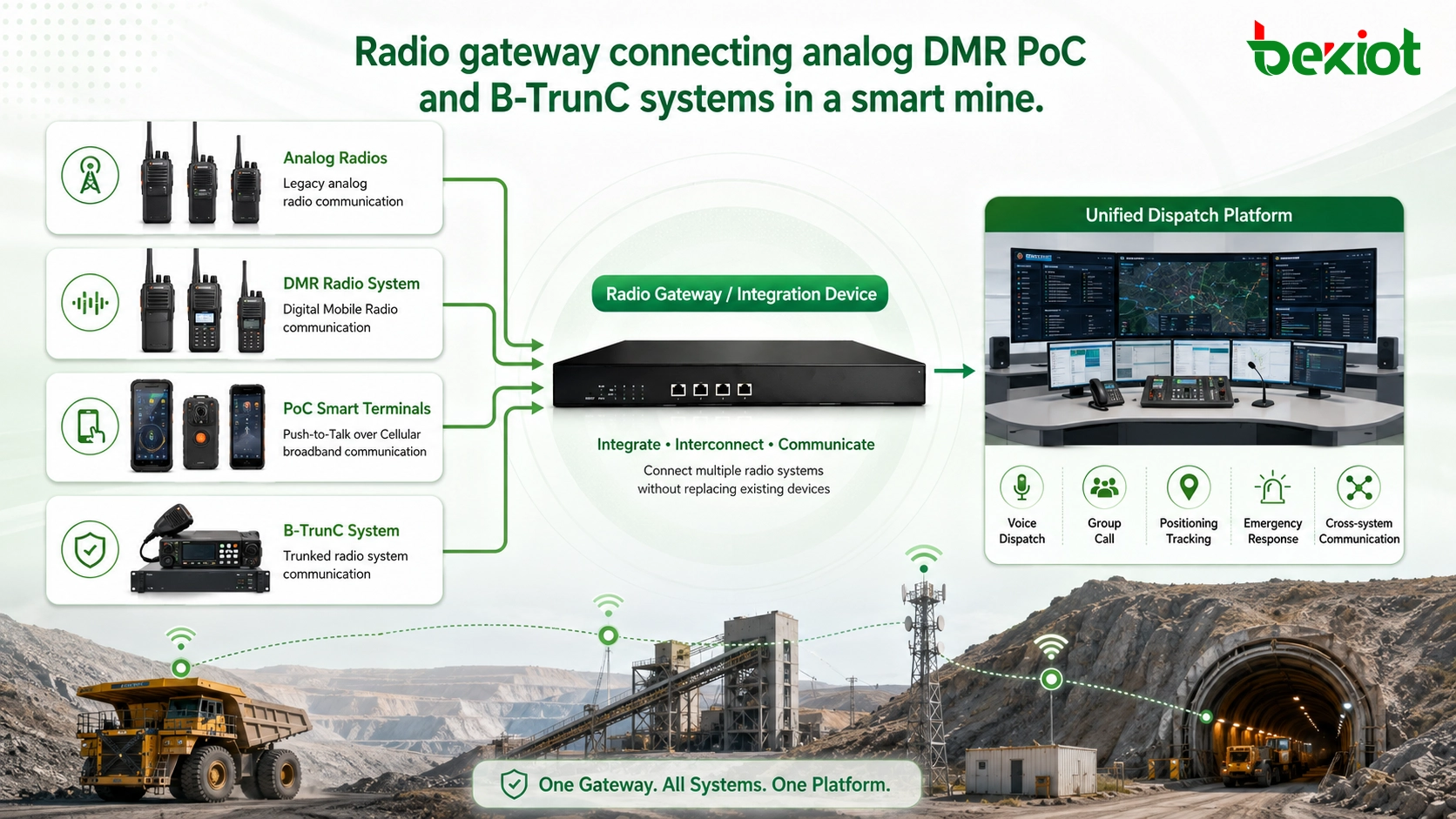

Una arquitectura completa de integración de radios para mina inteligente suele incluir sistemas de radio de campo, pasarelas de radio, interconexión SIP o RoIP, servidores de despacho, consolas de mando, sistemas de monitoreo, plataformas de alarmas IoT, infraestructura de red y módulos opcionales de grabación o gestión.

La capa de campo incluye radios analógicas, radios DMR, terminales B-TrunC, dispositivos PoC de red pública, radios vehiculares, radios portátiles y otros puntos finales de comunicación. La capa de pasarela conecta estos sistemas con la plataforma. La capa de despacho proporciona gestión de usuarios, llamadas de grupo, grabación de llamadas, manejo de emergencias y comunicación entre sistemas.

La capa de aplicación puede incluir posicionamiento GIS, videovigilancia, análisis de IA, enlace de alarmas IoT, difusión de emergencia e integración con la plataforma de gestión operativa de la mina. Esta arquitectura por capas ayuda a la mina a expandirse gradualmente manteniendo el sistema manejable.

El despliegue debe seguir una estrategia por fases

Para muchas minas, el mejor enfoque no es integrar todos los sistemas de una sola vez. Un despliegue por fases es más seguro y fácil de gestionar. La primera fase puede conectar los canales de radio más importantes a la plataforma de despacho. La segunda fase puede añadir PTT de red pública, llamadas SIP e interconexión telefónica. Las fases posteriores pueden incorporar alarmas IoT, enlace de video, notificación de eventos de IA y flujos de difusión de emergencia.

Esta estrategia por fases reduce el riesgo técnico. También permite al equipo del proyecto probar calidad de comunicación, hábitos de los operadores, configuración de grupos, estabilidad de las pasarelas, reglas de grabación y procesos de emergencia antes de ampliar el sistema a más departamentos.

Se recomienda firmemente realizar pruebas piloto. Primero puede conectarse un pequeño número de canales de radio y grupos de usuarios representativos. Después de confirmar calidad de voz, latencia, permisos y flujo de despacho, el sistema puede ampliarse a más dispositivos y más áreas de la mina.

Puntos técnicos clave que deben comprobarse

Durante el diseño y la aceptación deben revisarse varios puntos técnicos. El primero es la calidad de audio. Los niveles de audio de la pasarela de radio, el ruido, el retardo, el eco y el comportamiento push-to-talk deben ajustarse cuidadosamente. Una mala calidad de audio reducirá la confianza de los usuarios aunque el sistema esté conectado técnicamente.

El segundo es la compatibilidad de protocolos. El equipo del proyecto debe confirmar si la pasarela se conecta mediante SIP, audio analógico, cables de interfaz de radio, protocolos IP, API de plataforma o interfaces troncalizadas dedicadas. Diferentes sistemas de radio pueden requerir métodos de acceso distintos.

El tercero es la fiabilidad. Las minas pueden tener entornos duros, redes inestables, interrupciones de energía y altos requisitos de seguridad. Las pasarelas, servidores, switches de red y clientes de despacho deben desplegarse con protección eléctrica, planificación de respaldo y procedimientos de mantenimiento adecuados.

Operación y mantenimiento a largo plazo

Después del despliegue, el sistema de comunicación requiere operación y mantenimiento regulares. Los administradores deben gestionar cuentas de usuario, actualizar estructuras de grupos, comprobar el estado de las pasarelas, revisar registros de llamadas, mantener listas de terminales y probar procedimientos de comunicación de emergencia.

Si la mina continúa añadiendo nuevos sistemas IoT, cámaras, vehículos, radios o departamentos, la plataforma de comunicación también debe actualizarse. Una buena arquitectura de integración debe admitir expansión futura sin requerir un rediseño completo.

La capacitación no debe ignorarse. Los despachadores necesitan comprender las llamadas entre sistemas, la prioridad de emergencia, el enlace de alarmas, la búsqueda de grabaciones y la gestión de grupos. Los trabajadores de campo deben saber cómo sus radios existentes interactúan con la nueva plataforma de mina inteligente, especialmente durante la comunicación de emergencia.

Valor práctico para la construcción de minas inteligentes

El propósito de integrar diferentes radios no es mostrar complejidad del sistema. El propósito real es mejorar la seguridad, la eficiencia de mando y la cobertura práctica de comunicación. Cuando las radios analógicas, los sistemas digitales troncalizados, los terminales PoC, los sistemas SIP, las alarmas IoT y las plataformas de despacho trabajan juntos, la mina puede responder más rápido a eventos anormales.

Esto también mejora el valor de los sistemas existentes. Las radios antiguas pueden seguir sirviendo a equipos locales. Las nuevas herramientas de comunicación de banda ancha pueden apoyar aplicaciones móviles y visuales. La plataforma de despacho puede coordinar diferentes recursos. Los sistemas IoT y de IA pueden enviar alertas a los flujos de comunicación en lugar de permanecer aislados.

Para los proyectos de minas inteligentes, la convergencia de comunicaciones debe tratarse como una capacidad básica. Sin una comunicación confiable entre sistemas, los datos de monitoreo y las plataformas digitales no pueden apoyar plenamente las operaciones de campo. Con un diseño adecuado basado en pasarelas, los sistemas de radio existentes pueden convertirse en parte de una red de comunicación minera más sólida, segura e inteligente.

FAQ

¿Pueden seguir utilizándose radios analógicas antiguas en un proyecto de mina inteligente?

Sí. Las radios analógicas a menudo pueden conectarse mediante pasarelas de radio o dispositivos de interfaz de audio. Esto permite que la mina conserve sus radios existentes mientras añade acceso a la plataforma de despacho y comunicación entre sistemas.

¿Cada sistema de radio necesita una pasarela separada?

No siempre. Depende del tipo de radio, la cantidad de canales, el método de interfaz y el objetivo de integración. Algunas pasarelas pueden admitir múltiples canales, mientras que distintos sistemas pueden requerir dispositivos de acceso separados o interfaces dedicadas.

¿Pueden vincularse las alarmas de radio con las alarmas de sensores IoT?

Sí. Cuando la plataforma IoT y la plataforma de comunicación están integradas, las alarmas de sensores pueden activar notificaciones de voz, acciones de despacho o transmisiones a grupos de radio. El flujo exacto depende de la interfaz de la plataforma y de la configuración del proyecto.

¿Cómo debe controlarse el retardo de audio?

El retardo debe probarse en toda la ruta, incluida la interfaz de radio, la pasarela, la red, el servidor de despacho y el terminal. Una planificación de red adecuada, ajustes de códec, calibración de pasarela y buen rendimiento del servidor pueden ayudar a mantener el retardo dentro de un rango aceptable.

¿Qué debe probarse antes de la aceptación final?

El equipo del proyecto debe probar llamadas entre sistemas, comunicación de grupo, prioridad de emergencia, difusión de alarmas, calidad de audio, estabilidad de pasarelas, operación de despacho, grabación, recuperación de red y control de permisos de usuario antes de aceptar el sistema.
