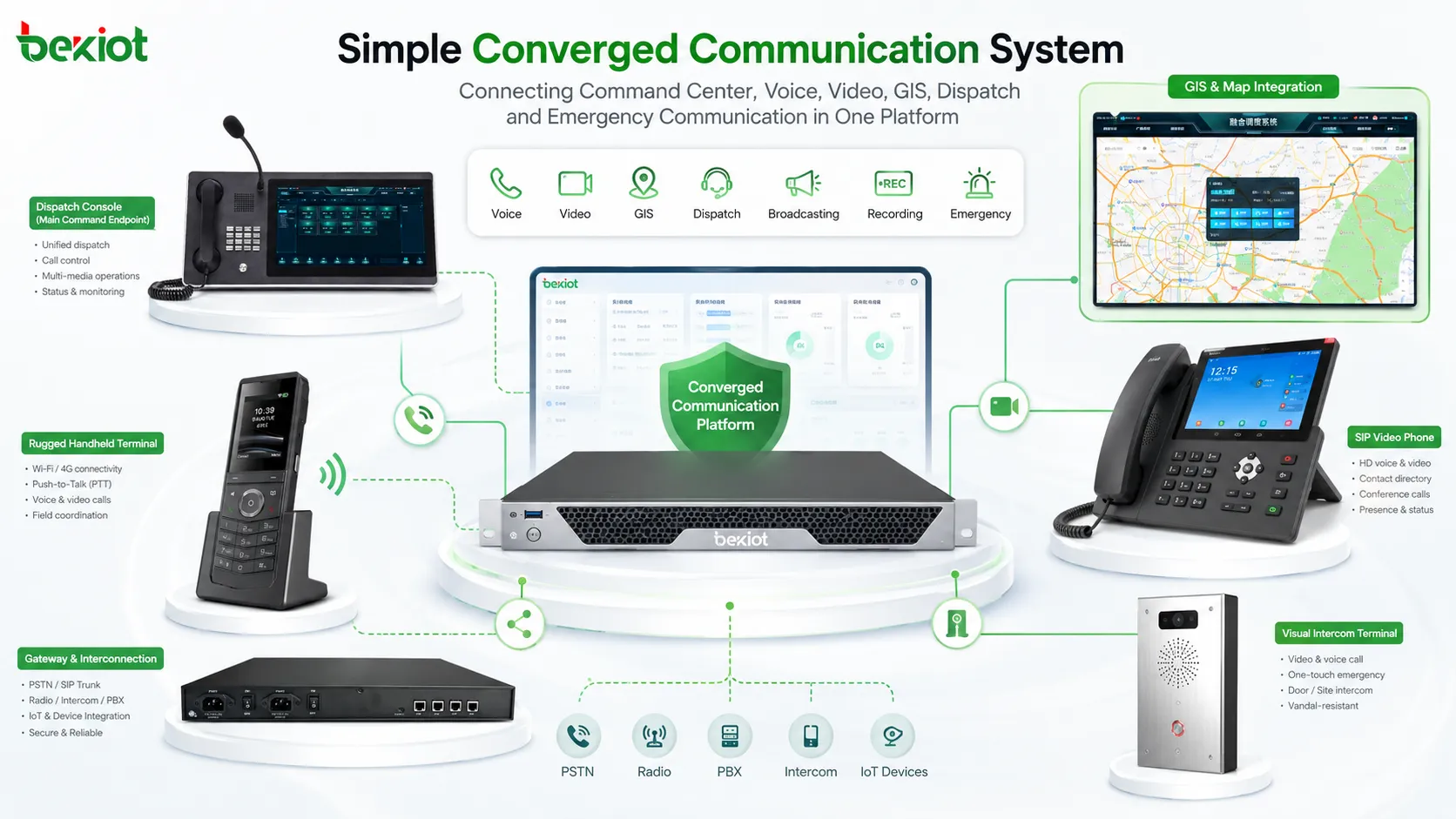

Un sistema simple de comunicación convergente puede hacer mucho más que llamadas de voz básicas. Mediante el uso de SIP, softswitching, redes IP, pulsar para hablar móvil, despacho por video, posicionamiento GIS, radiodifusión, grabación e integración de puertas de enlace, puede conectar personas, dispositivos, centros de mando, redes de radio, sistemas de monitoreo y recursos de emergencia en un entorno de comunicación unificado.

Para organizaciones que operan en múltiples sitios, equipos de campo, salas de control, áreas industriales, campus, redes de transporte, instalaciones energéticas, puertos, aeropuertos o entornos de respuesta a emergencias, este tipo de sistema ayuda a resolver un problema práctico: diferentes herramientas de comunicación a menudo funcionan en redes separadas, mientras que las operaciones reales requieren una comunicación rápida, coordinada y trazable.

Comunicación integrada para operaciones modernas

Los sistemas de comunicación tradicionales a menudo dependían de la conmutación de circuitos, hardware dedicado y redes de dispositivos aisladas. Por lo general, eran costosos de expandir, difíciles de integrar y limitados a una sola función de comunicación. Un sistema telefónico manejaba llamadas, un sistema de radio manejaba grupos de conversación de campo, un sistema CCTV manejaba la vigilancia y un sistema de radiodifusión manejaba los anuncios. Estos sistemas funcionaban, pero no siempre trabajaban juntos.

Con el desarrollo de VoIP, SIP, redes IP y la conmutación basada en software, la arquitectura de comunicación se ha vuelto más abierta. Muchas funciones que antes requerían equipos de conmutación dedicados ahora pueden ser manejadas por software. En una implementación básica, un solo servidor puede soportar el registro SIP, el control de llamadas, el procesamiento de medios, la gestión de despacho, la grabación y la integración con diferentes terminales.

En proyectos basados en la nube, es posible que el servidor físico ni siquiera sea visible para el usuario final. La plataforma puede ejecutarse en un host en la nube o en un centro de datos privado, lo que permite a las organizaciones reducir la inversión en hardware, simplificar el mantenimiento y expandir usuarios o sitios de manera más flexible. El resultado es una arquitectura de comunicación más ligera que aún admite flujos de trabajo operativos complejos.

Sistema relacionado: Sistema de Comunicaciones Unificadas BK-RCS

Arquitectura de red SIP e IP abierta

Un sistema práctico suele construirse alrededor de un softswitch o servidor de comunicaciones. Se asignan cuentas SIP a teléfonos IP, interfonos SIP, aplicaciones móviles, terminales de video, consolas de despacho, puertas de enlace de radio, puertas de enlace de búsqueda y otros nodos de comunicación. Una vez que estos dispositivos se registran en la plataforma, pueden llamarse entre sí, unirse a grupos, recibir comandos de despacho, participar en flujos de trabajo de emergencia o conectarse con otros sistemas a través de puertas de enlace.

Esta arquitectura basada en SIP hace que la plataforma sea más escalable que un sistema de hardware cerrado. Se pueden agregar nuevos usuarios mediante la creación de cuentas. Se pueden conectar nuevos sitios a través de LAN, WAN, VPN, redes privadas, 4G, 5G o acceso a la nube. Diferentes departamentos pueden organizarse por roles de usuario, grupos, permisos y niveles de despacho.

Las puertas de enlace son especialmente importantes cuando el proyecto debe conectar sistemas existentes. Una puerta de enlace de radio puede conectar radio analógica, DMR, TETRA, PDT, radio de aviación u otras redes de radio. Una puerta de enlace de búsqueda puede conectar la radiodifusión por IP y los sistemas de megafonía. Una puerta de enlace de video puede llevar video de vigilancia o video de drones a la plataforma de mando. Esto permite que el sistema reutilice los recursos existentes en lugar de reemplazar todo de una vez.

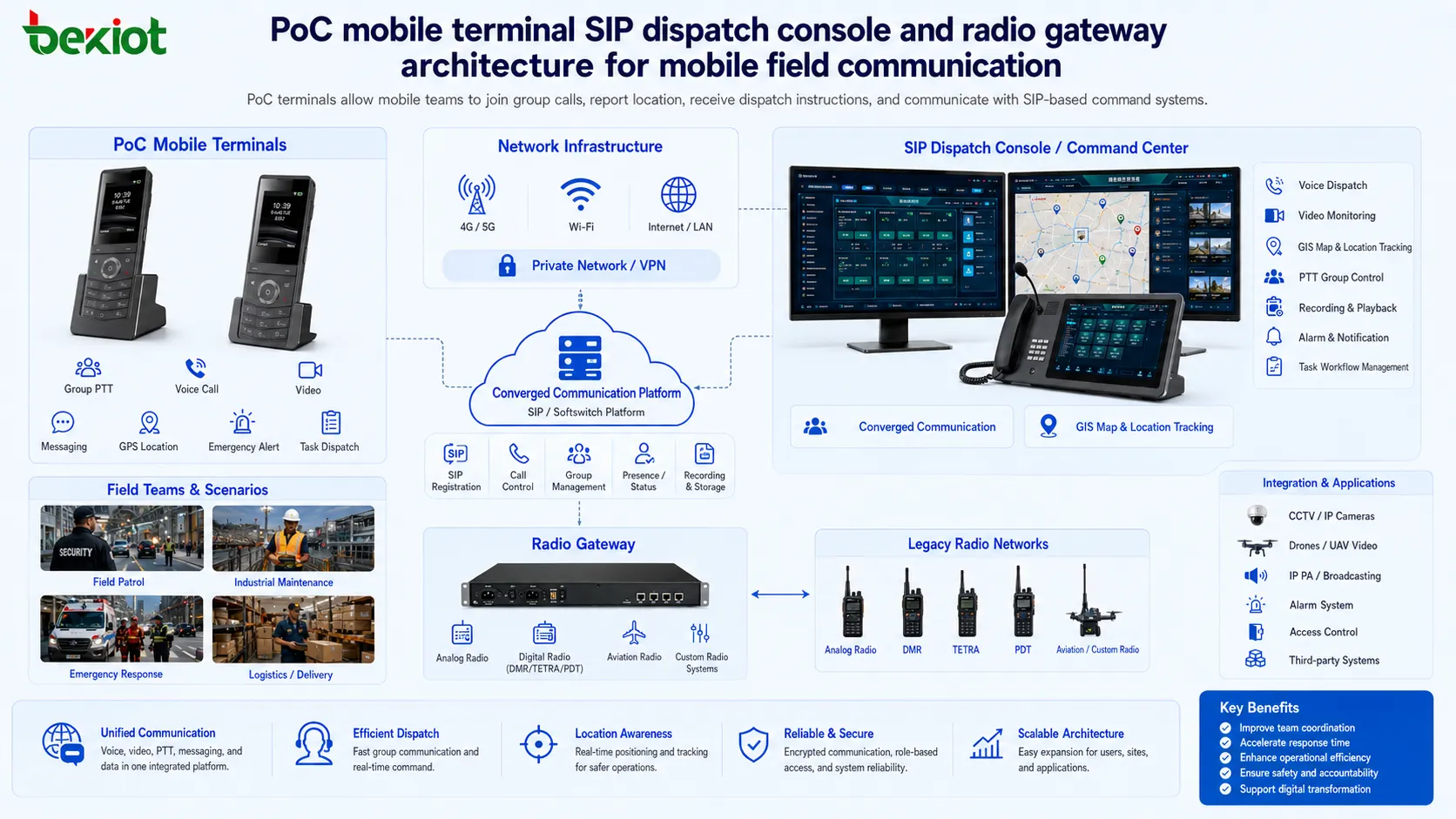

Pulsar para hablar móvil para equipos de campo

El pulsar para hablar sobre redes celulares, a menudo llamado PoC, es una de las funciones más útiles para la operación móvil. Las radios bidireccionales tradicionales todavía se utilizan ampliamente, pero pueden enfrentar límites de cobertura, requisitos de licencia de frecuencia, costos de construcción de redes privadas y restricciones de distancia. PoC utiliza redes de datos móviles y terminales inteligentes para proporcionar una comunicación grupal similar a la radio a través de redes inalámbricas públicas o privadas.

Con terminales móviles robustos y aplicaciones PoC, los usuarios de campo pueden presionar para hablar, unirse a grupos, recibir llamadas de despacho, enviar mensajes, informar su ubicación y comunicarse con el centro de mando. Las cadenas de suministro de terminales industriales modernas son maduras y cubren dispositivos de nivel básico, gama media y alta. Los costos de tráfico de datos también son relativamente bajos en muchos escenarios de IoT e industria, lo que hace que PoC sea adecuado para patrullas de seguridad, equipos de mantenimiento, logística, respuesta a emergencias y operaciones de campo en múltiples sitios.

Para las organizaciones que construyen su propia plataforma PoC, el beneficio es un control más fuerte. Pueden gestionar usuarios, grupos, permisos de llamadas, reglas de grabación, políticas de despacho, contactos de emergencia e integración con sistemas internos. Esto es diferente a depender únicamente de un servicio de intercomunicación público de terceros donde la flexibilidad de gestión puede ser limitada.

Flujos de trabajo unificados de voz, video y despacho

Las llamadas de voz son la base. Los usuarios pueden comunicarse entre aplicaciones móviles, teléfonos SIP IP, interfonos IP, teléfonos de video, consolas de despacho, radios conectadas por puerta de enlace y otros terminales registrados. Esto soporta comunicación de oficina, coordinación en sala de control, informes de campo, llamadas de emergencia y comunicación entre departamentos.

Las videollamadas añaden confirmación visual. Un teléfono de video, un interfono SIP de video, una aplicación móvil o un terminal inteligente robusto pueden proporcionar comunicación visual en tiempo real entre el centro de mando y el personal en el lugar. Para los usuarios móviles, la comunicación por video puede continuar mientras se mueven, lo que ayuda a los despachadores a comprender más claramente las condiciones del campo.

El despacho de audio es otra función central. La consola de despacho puede mostrar usuarios en línea, estado de los terminales, grupos, departamentos y categorías de dispositivos. Los operadores pueden seleccionar un usuario, varios usuarios o un grupo completo para iniciar una llamada de despacho. En el transporte, plantas industriales, seguridad pública, servicios públicos, campus y gestión de emergencias, esto ayuda a que las instrucciones de mando lleguen rápidamente a las personas adecuadas.

Coordinación basada en GIS y visibilidad de recursos

El despacho GIS utiliza mapas electrónicos y posicionamiento GPS para mostrar la ubicación en tiempo real de los terminales móviles, vehículos, personal de patrulla, equipos de mantenimiento y respondedores de emergencia. Los despachadores pueden ver posiciones, rutas de movimiento, recursos cercanos y distribución de equipos directamente en el mapa.

Esto hace que la coordinación sea más visual. En lugar de solo preguntar dónde se encuentra un equipo, el despachador puede ver la ubicación, seleccionar usuarios cercanos, crear un grupo temporal, iniciar una llamada desde el mapa o enviar instrucciones a usuarios en un área específica. Para la respuesta a emergencias y la seguridad industrial, esto puede acortar el tiempo de reacción y mejorar el conocimiento situacional.

Algunos proyectos también utilizan cercas electrónicas, selección de áreas, reproducción de trayectorias históricas y gestión de recursos basada en mapas. Estas funciones son valiosas cuando las organizaciones necesitan gestionar patrullas de seguridad, flotas de vehículos, equipos de mantenimiento de campo, equipos de rescate de emergencia o zonas de incidentes temporales.

Entrega de instrucciones enriquecidas con multimedia

Una plataforma convergente no se limita a las llamadas de voz. Los despachadores pueden enviar texto, imágenes, documentos, videos, instrucciones de tareas, avisos de seguridad, guías de ruta, procedimientos de emergencia y otro contenido multimedia enriquecido a usuarios o grupos seleccionados. Esto es útil cuando la voz por sí sola no es suficiente para explicar una tarea.

Por ejemplo, un equipo de mantenimiento puede recibir una foto del sitio, un equipo de emergencia puede recibir un mapa de ruta, un grupo de seguridad puede recibir una descripción de un sospechoso y un operador industrial puede recibir instrucciones de seguridad antes de ingresar a un área restringida. Estas instrucciones multimedia ayudan a reducir malentendidos y proporcionan detalles de ejecución más claros.

Cuando se combina con grabación y registros, el despacho de instrucciones también mejora la trazabilidad. Los gerentes pueden verificar qué se envió, quién lo recibió, cuándo se envió y si los registros de comunicación relacionados respaldan la cronología del incidente.

Radiodifusión y notificación de emergencia

La radiodifusión por IP permite que la plataforma envíe anuncios en vivo, mensajes grabados, advertencias de emergencia o avisos programados a terminales, zonas o sistemas de megafonía seleccionados. Cuando se conecta con puertas de enlace de búsqueda, amplificadores, altavoces SIP, bocinas industriales, columnas de alarma o sistemas de megafonía, la plataforma puede extenderse desde la comunicación persona a persona hasta la notificación en toda el área.

En la operación diaria, la radiodifusión puede usarse para avisos de turno, recordatorios de producción, orientación a visitantes, capacitación en seguridad y anuncios de rutina. Durante emergencias, puede entregar instrucciones de evacuación, advertencias de peligro, órdenes de respuesta a emergencias o mensajes de notificación multizona.

Esto es especialmente útil en instalaciones industriales, campus, centros de transporte, sitios energéticos, túneles, puertos, aeropuertos y edificios públicos donde se requieren tanto la radiodifusión de rutina como las alertas urgentes. Una plataforma unificada permite al operador coordinar llamadas de voz, grupos de despacho, usuarios en el mapa y mensajes de radiodifusión desde un solo espacio de trabajo.

Grabación, registro y revisión operativa

La grabación y el registro son importantes para la gestión de mandos. El sistema puede mantener registros de llamadas, registros de despacho, grabaciones de audio, grabaciones de video, registros de instrucciones, registros de radiodifusión e historial de operaciones. Estos registros ayudan a las organizaciones a revisar la calidad de la comunicación, verificar la ejecución de órdenes y reconstruir las cronologías de los incidentes.

Para entornos de seguridad, gestión de emergencias, producción industrial y servicio público, la trazabilidad es a menudo tan importante como la comunicación misma. Después de un incidente, los supervisores pueden necesitar saber quién llamó a quién, qué instrucción se emitió, cuándo se reprodujo una radiodifusión, qué usuarios participaron y si el proceso de respuesta siguió el procedimiento requerido.

La grabación también apoya la capacitación y la mejora de la calidad. Los equipos pueden revisar casos típicos, identificar respuestas tardías, mejorar los flujos de trabajo de despacho y refinar los planes de emergencia basándose en datos de comunicación reales.

Integración de redes de radio privadas

Muchas organizaciones ya utilizan sistemas de radio privados, incluidos radio analógica, DMR, TETRA, PDT, radio de aviación, radio de onda corta u otras redes de comunicación de misión. Estos sistemas son valiosos porque son confiables en la operación de campo, pero a menudo están aislados de los teléfonos IP, las aplicaciones móviles, el software de mando y los sistemas de video.

A través de una puerta de enlace de radio, el audio y la señalización de la radio se pueden conectar a la plataforma de comunicación IP. En algunas implementaciones, las puertas de enlace se conectan a radios analógicas a través de conectores de aviación y convierten la comunicación por radio en recursos accesibles por SIP. Esto permite a los despachadores hablar con los usuarios de radio desde la misma consola utilizada para los teléfonos SIP y los terminales móviles.

Esta integración es útil cuando las organizaciones desean preservar su inversión en radio existente mientras agregan despacho IP, grabación, comunicación móvil y gestión de centros de mando. Crea un puente entre la radio privada tradicional y la comunicación IP moderna.

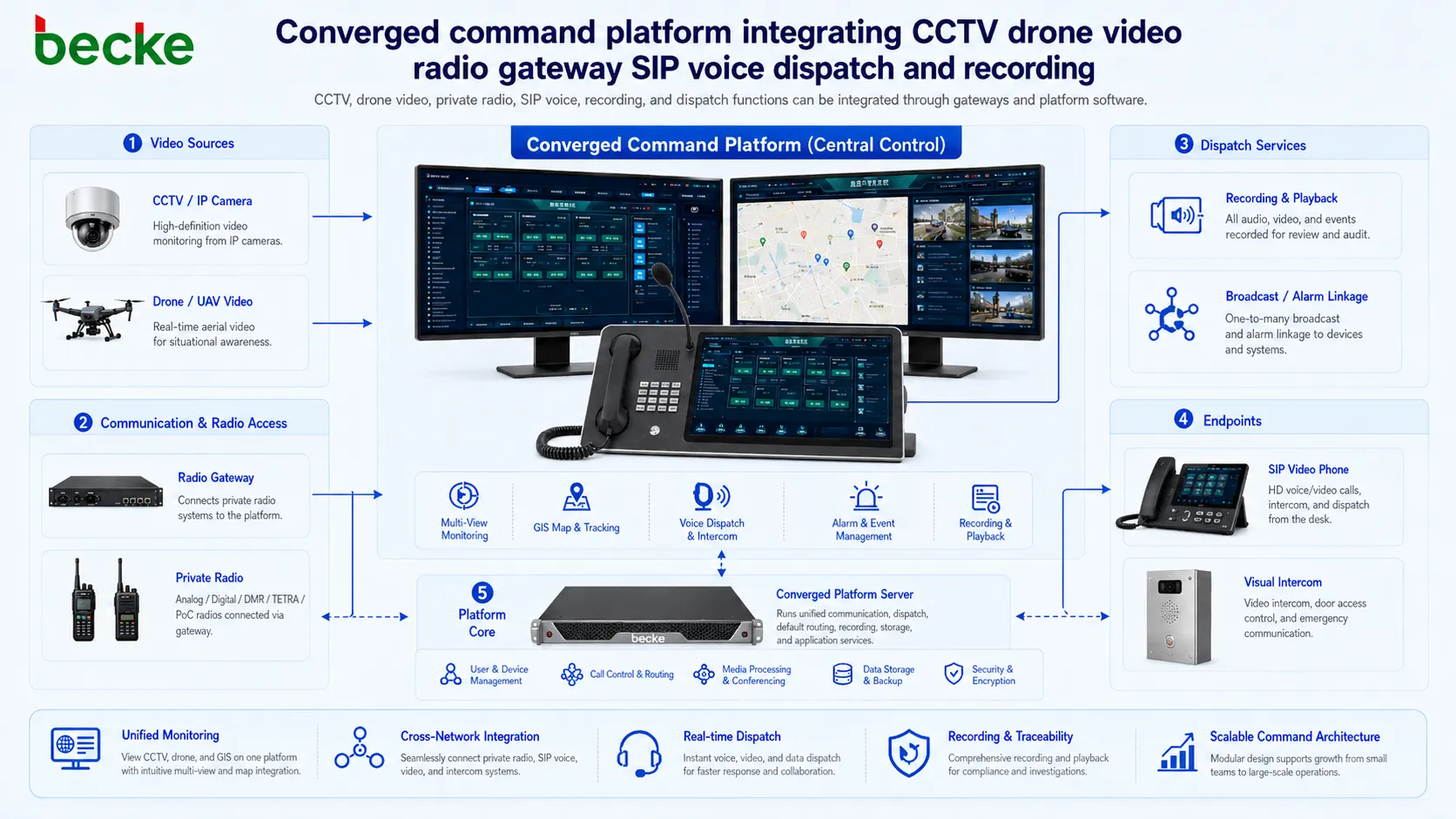

Acceso a CCTV y video de drones

La integración de vigilancia por video puede traer flujos de cámaras CCTV a la plataforma de mando. Los despachadores y usuarios autorizados pueden ver imágenes de vigilancia en vivo, combinar el despacho de voz con verificación de video y compartir recursos de video al manejar un evento. Esto mejora el conocimiento situacional en comparación con los informes de voz por sí solos.

El video de drones también se puede integrar a través de dispositivos de puerta de enlace de video dedicados. Una puerta de enlace de video de drones puede recibir video a través de HDMI o Wi-Fi y registrarse en la plataforma de comunicación a través de SIP. El centro de mando puede entonces ver las imágenes del drone mientras mantiene una comunicación de voz bidireccional con el piloto del drone o el equipo de campo.

Esto es valioso en rescates de emergencia, respuesta a incendios, control de inundaciones, seguridad de grandes eventos, inspección industrial, protección forestal, accidentes de tráfico y coordinación de desastres. El video de drones brinda al centro de mando una vista de campo más amplia, mientras que la plataforma de comunicación mantiene juntos la voz, el video, la grabación y el despacho.

Escenarios de implementación típicos

Una implementación simple puede incluir un servidor, varios teléfonos SIP, una consola de despacho, usuarios móviles PoC y grabación básica. Una implementación más grande puede incluir despacho GIS, videollamadas, radiodifusión por IP, puertas de enlace de radio, integración CCTV, acceso a video de drones, redes multisede y gestión de flujos de trabajo de emergencia.

Los escenarios de aplicación típicos incluyen parques industriales, plantas químicas, minas, instalaciones eléctricas, tránsito ferroviario, carreteras, aeropuertos, puertos, campus, hospitales, departamentos gubernamentales de emergencia, centros logísticos, equipos de seguridad pública y grandes complejos comerciales. Estos entornos generalmente requieren tanto la comunicación diaria como la coordinación de emergencias.

El valor principal es la flexibilidad. Las organizaciones pueden comenzar con las necesidades de comunicación más urgentes y expandirse paso a paso. Las radios, cámaras, sistemas de megafonía, terminales SIP, dispositivos móviles y aplicaciones de mando existentes se pueden integrar gradualmente a través de interfaces y puertas de enlace adecuadas.

Componentes del sistema recomendados

Servidor de comunicaciones

El servidor de comunicaciones proporciona registro SIP, control de llamadas, procesamiento de medios, gestión de usuarios, gestión de grupos, grabación, control de despacho e interfaces de integración. Se puede implementar en un servidor local, nube privada o host en la nube según los requisitos del proyecto.

Consola de despacho

La consola de despacho es la interfaz de trabajo principal para los operadores. Puede soportar llamadas de voz, llamadas grupales, videollamadas, posicionamiento GIS, envío de instrucciones, radiodifusión, acceso a monitoreo, consulta de grabaciones y coordinación de incidentes.

Dispositivos terminales

Los dispositivos terminales pueden incluir teléfonos SIP, teléfonos de video, interfonos SIP, terminales PoC robustos, aplicaciones móviles, teléfonos industriales, teléfonos de emergencia, estaciones de trabajo de operador, altavoces, terminales de alarma y dispositivos de comunicación de campo.

Puertas de enlace de integración

Las puertas de enlace conectan la plataforma con sistemas de radio, sistemas CCTV, sistemas de megafonía, drones, líneas PSTN, dispositivos analógicos y plataformas de terceros. A menudo son la clave para construir un sistema práctico sin reemplazar toda la infraestructura existente.

Consideraciones de planificación de la implementación

Antes de la implementación, el equipo del proyecto debe definir los grupos de usuarios, la jerarquía de comunicación, los permisos de despacho, los flujos de trabajo de emergencia, los tipos de punto final, las condiciones de la red, los requisitos de grabación y los límites de integración de terceros. Esto ayuda a evitar construir un sistema que tiene muchas funciones pero que no se ajusta al proceso operativo real.

También se debe evaluar la confiabilidad de la red. Para sitios críticos, el sistema debe considerar rutas de red redundantes, energía de respaldo, redundancia del servidor, acceso remoto seguro, almacenamiento de grabación y estrategia de conmutación por error. Para los usuarios móviles, se debe probar la cobertura 4G o 5G, la duración de la batería del terminal, el uso de datos y la calidad de la señal de campo en áreas de trabajo reales.

Un sistema de comunicación convergente bien planificado no solo junta muchos dispositivos. Crea un flujo de trabajo coordinado donde la voz, el video, la ubicación, la radiodifusión, la grabación, el acceso a la radio, el monitoreo y el mando de emergencia se apoyan mutuamente.

Preguntas frecuentes

¿Cómo se debe planificar el ancho de banda cuando se utilizan video y despacho juntos?

El ancho de banda debe calcularse de acuerdo con las sesiones de video concurrentes, la resolución, la configuración del códec, las necesidades de grabación, los requisitos de acceso remoto y el uso máximo de emergencia. Los centros de mando deben reservar capacidad adicional para incidentes inesperados.

¿Pueden diferentes departamentos compartir el mismo sistema sin interferir entre sí?

Sí. Los usuarios pueden separarse por departamento, rol, permiso, región, grupo o nivel de servicio. Esto permite que los equipos de seguridad, mantenimiento, gestión, respuesta a emergencias y operaciones utilicen la misma plataforma con diferentes derechos de acceso.

¿Qué se debe probar antes de la aceptación del proyecto?

Las pruebas deben incluir el registro SIP, la calidad de la llamada, el despacho grupal, la comunicación PoC, las videollamadas, la precisión de la ubicación GIS, la reproducción de la radiodifusión, la revisión de grabaciones, la interoperabilidad de las puertas de enlace, el control de permisos, el comportamiento de conmutación por error y el rendimiento de la red móvil.

¿Cómo se puede expandir el sistema en el futuro?

El proyecto debe reservar capacidad de cuentas SIP, recursos de servidor, espacio de almacenamiento, ancho de banda de red, interfaces de puerta de enlace y opciones de integración API. Una arquitectura modular facilita la adición posterior de nuevos terminales, canales de radio, recursos de cámara, puestos de despacho o sitios remotos.
